Acá tenés una guía detallada con los pasos y precauciones para desarmar y volver a armar el marco de la impresora A1. Este tutorial se enfoca en los componentes internos del marco y no cubre la extracción del mismo del cuerpo principal de la impresora.
Lista de repuestos

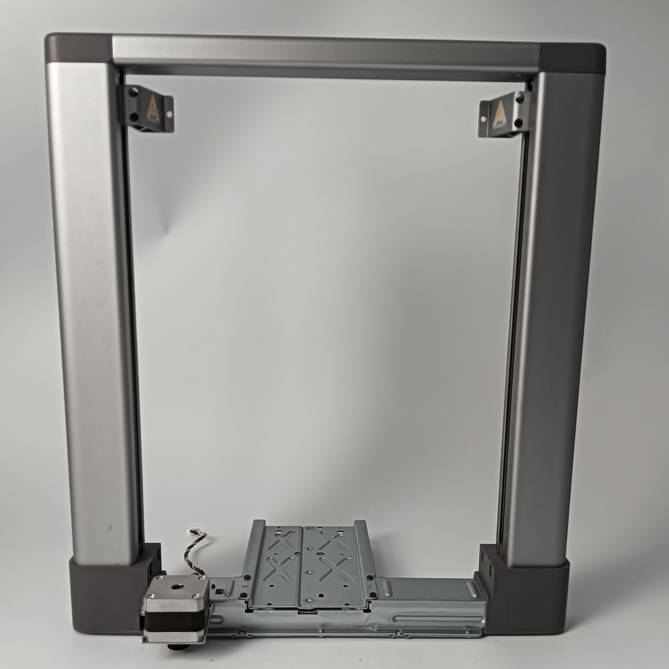

- 1. Marco de la impresora A1
- 2. Tapa superior del eje Z

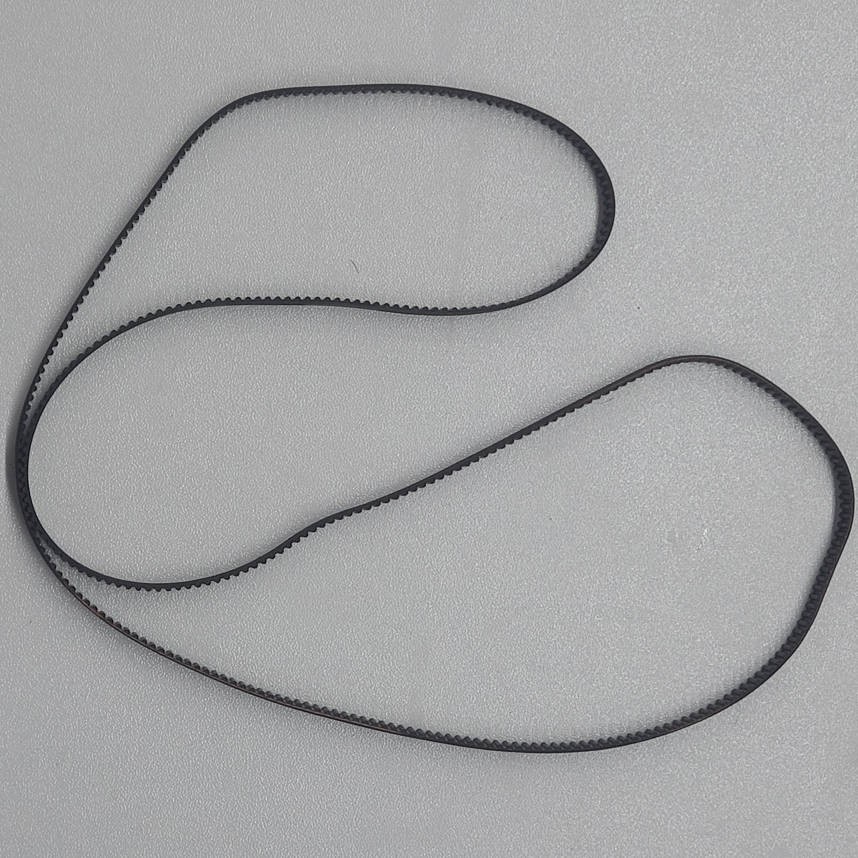

- 3. Correa Z
- 4. Motor Z

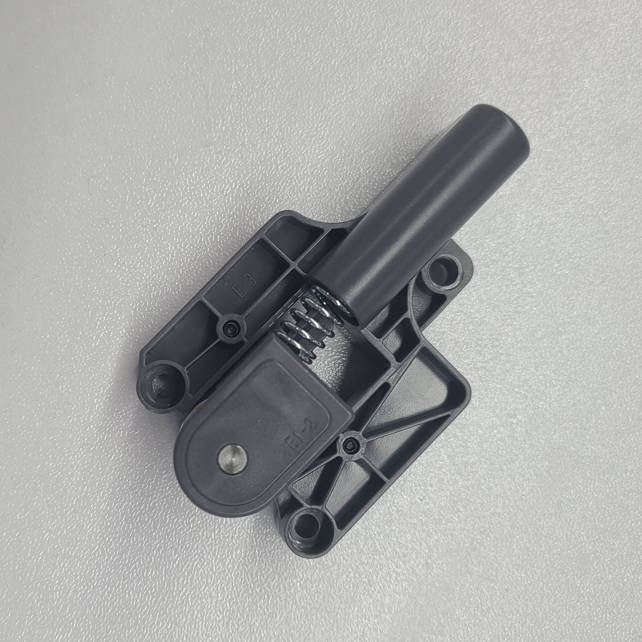

- 5. Tensor del eje Z
Lista de tornillos
- Tornillo A (ST3-4.5): Alrededor de la chapa de refuerzo (8 unidades).
- Tornillo B (ST3-8): Parte inferior de la chapa de refuerzo (3 unidades).
- Tornillo C (M3-18): Columna del eje Z (8 unidades).
- Tornillo D (ST3-4.5): Placa metálica (4 unidades).
- Tornillo E (M3-5): Motor Z (4 unidades).
- Tornillo F (BT3-10): Tornillos de ajuste del tensor (2 unidades).
- Tornillo G (ST3-10): Tensor del eje Z (3 unidades).
Herramientas necesarias
- Llave Allen H2.0
- Pinzas planas
- Precintos
- Alicate
Operación preliminar
Por favor, consultá el tutorial de instalación de la A1 para saber cómo sacar el marco de la impresora y cómo volver a instalarlo después de terminar.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o en sus componentes electrónicos (incluyendo los cables del cabezal). Si dejás la impresora prendida mientras hacés estas tareas, podés causar un cortocircuito que termine dañando la electrónica o generando un peligro para tu seguridad.
Al hacer mantenimiento, es posible que tengas que desarmar algunas partes, como el hotend. Esto puede dejar expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora está encendida.
Por eso, desenchufá siempre la impresora antes de empezar. Si tenés alguna duda sobre los pasos de esta guía, abrí un ticket de soporte en nuestra página y te vamos a ayudar lo antes posible.
Desarmado del marco de la A1

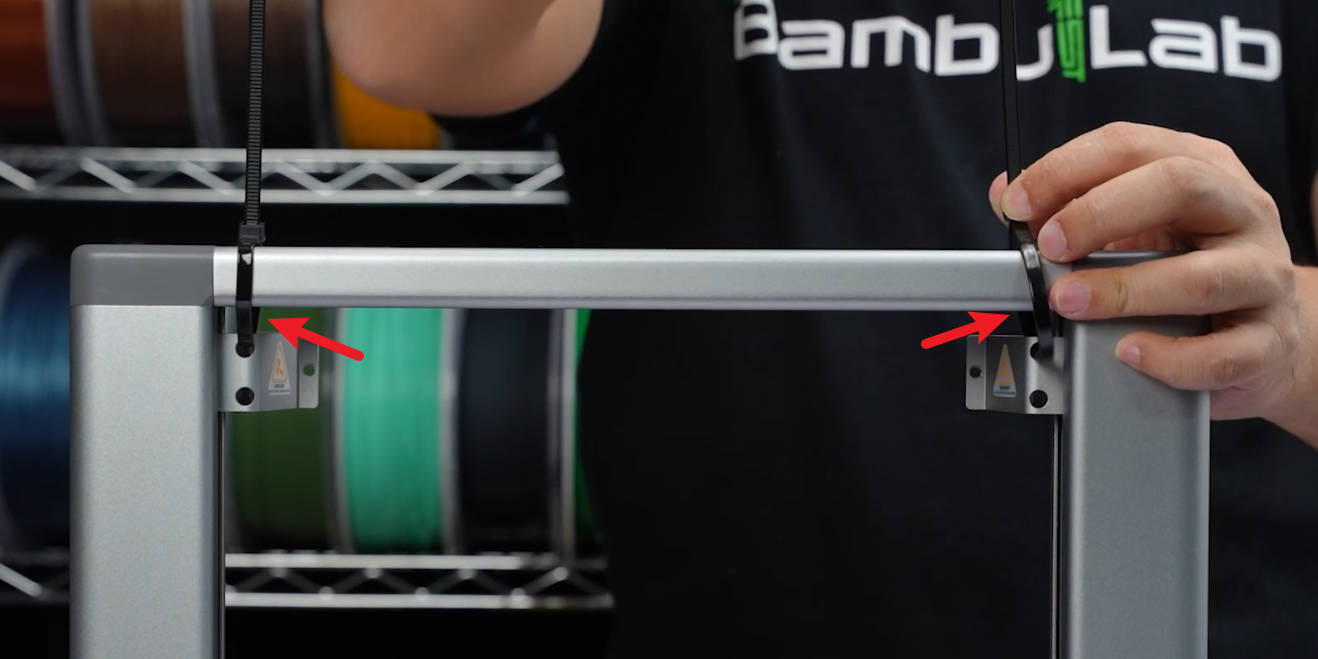

Paso 1: Atar los deslizadores del eje Z
Subí los deslizadores del eje Z hasta arriba de todo y aseguralos con precintos para que no se muevan.

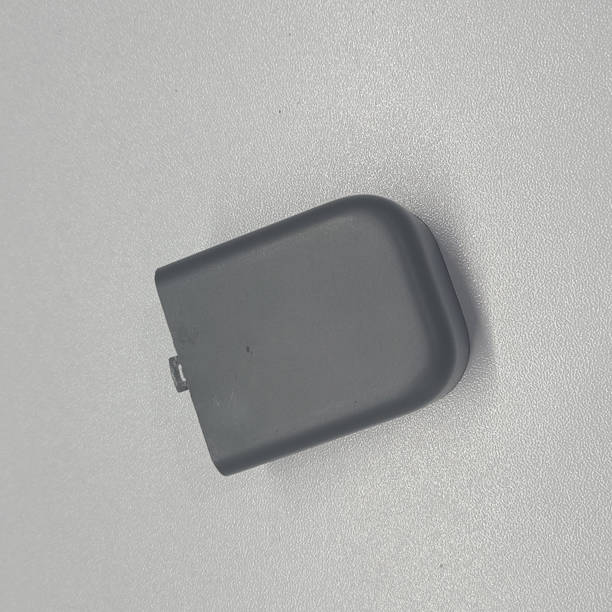

Paso 2: Sacar las tapas superiores del eje Z

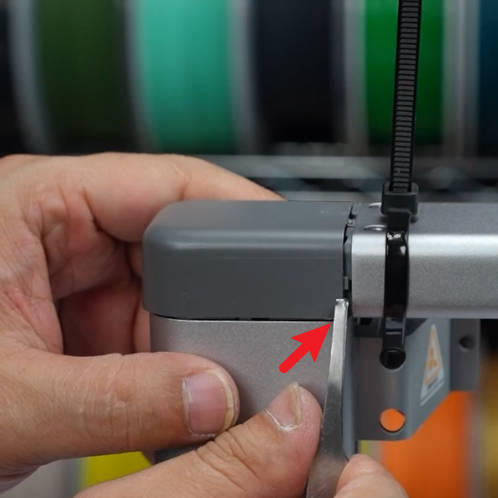

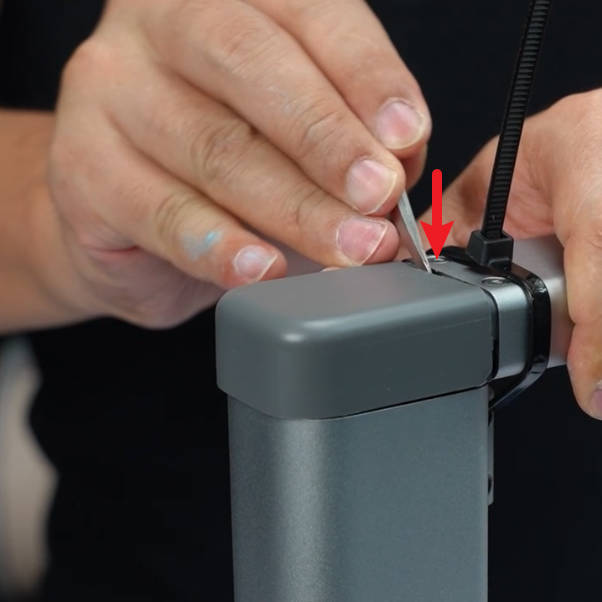

Usá las pinzas para soltar la tapa del eje Z tirando hacia afuera horizontalmente. Después, soltá las dos esquinas hacia arriba y retirá la tapa.
Paso 3: Sacar la chapa de refuerzo

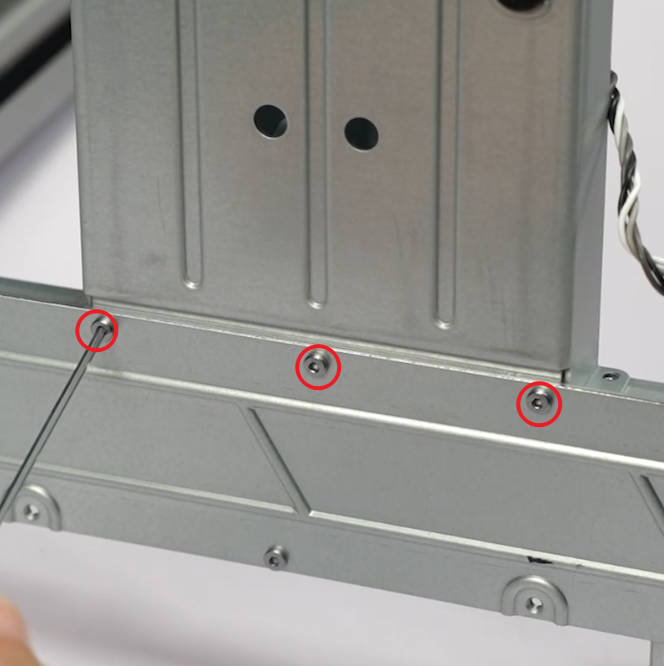

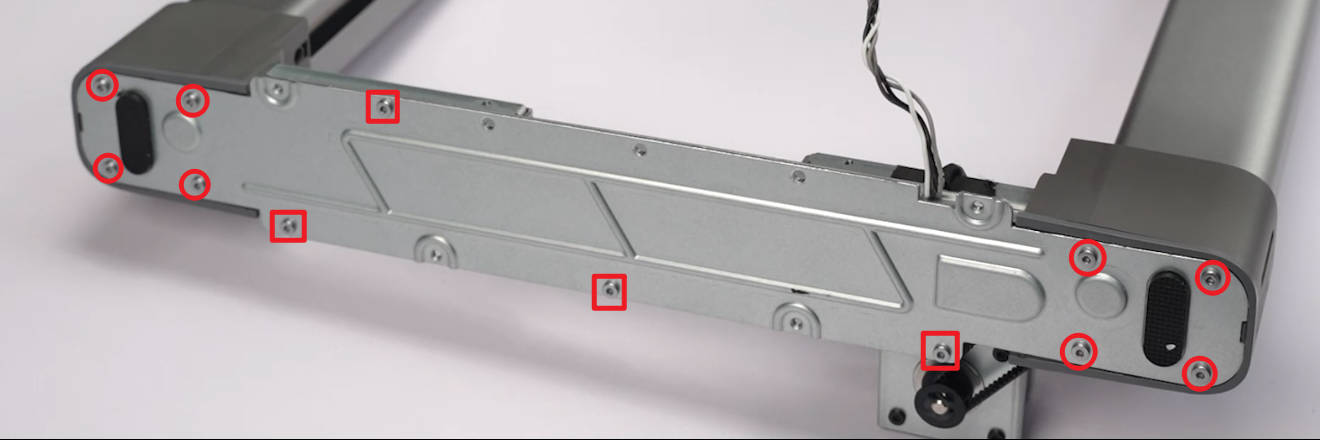

Desatornillá los 8 tornillos negros de alrededor de la chapa y los 3 tornillos plateados de la parte inferior. Retirá la chapa de refuerzo.
Paso 4: Sacar la base metálica

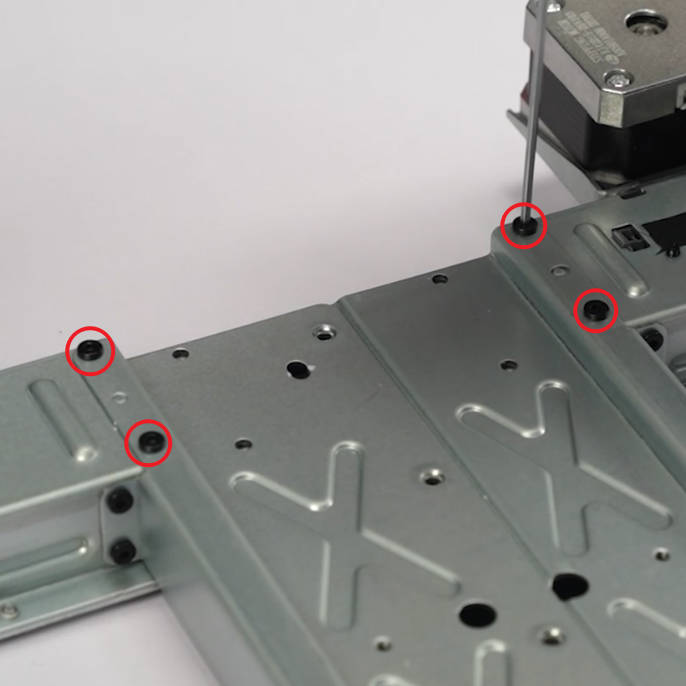

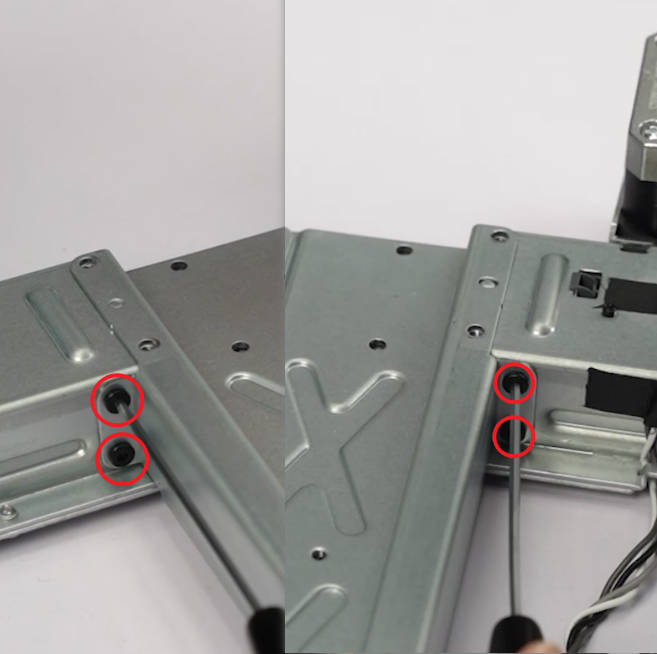

Usá la llave Allen H2.0 para sacar los 8 tornillos largos que traban la columna del eje Z y los 4 tornillos cortos de la parte media de la base metálica.
Ojo: Las cabezas de los tornillos que sobresalen dentro de la placa base están afiladas y puede haber rebabas en algunas partes del marco metálico. Laburá con cuidado para no cortarte o usá guantes resistentes.
Paso 5: Sacar el motor Z y la correa Z
Sacá las cintas, desatornillá los 4 tornillos con la llave Allen H2.0 y retirá el motor Z y la correa Z.
Paso 6: Sacar el tensor del eje Z
Aflojá los 2 tornillos de ajuste del tensor con la llave Allen, sacá las 2 arandelas antirrotación y volvé a poner los tornillos (sin apretarlos). Después, sacá los 3 tornillos principales con la llave Allen y retirá el tensor.
Armado del marco de la A1
Paso 1: Instalar el tensor del eje Z
Alineá el agujero cuadrado de instalación, colocá el tensor en la viga inferior y ajustá los 3 tornillos.
Paso 2: Instalar la correa Z y el motor Z
Acomodá la correa Z siguiendo el recorrido del movimiento. Pasá el motor Z a través de la correa, ponelo en su lugar y ajustá los 4 tornillos. Acomodá el cable del motor y aseguralo con cintas.
Paso 3: Tensar la correa Z
Sacá los 2 tornillos de ajuste del tensor, volvé a poner las arandelas antirrotación y poné los tornillos de nuevo (sin apretar). Cortá los precintos para liberar los deslizadores del eje Z y tirá de la correa para verificar que se mueva suavemente. Finalmente, ajustá bien los 2 tornillos del tensor.
Paso 4: Instalar la base metálica
Colocá la base y poné los 4 tornillos largos de cada lado para fijar el eje Z. Después, poné los 4 tornillos cortos en el medio de la base. Fijate bien de no mezclarlos.
Paso 5: Instalar la chapa de refuerzo
Poné la chapa de refuerzo y ajustá los 3 tornillos plateados abajo y los 8 tornillos de alrededor.
Paso 6: Instalar las tapas superiores del eje Z
Alineá la ranura y calzá la tapa en el extremo superior del eje Z. Empujá hacia adentro hasta que quede firme. Repetí lo mismo con la otra tapa.
Verificación de funcionamiento
Revisá que el movimiento de los deslizadores del eje Z sea fluido y no se trabe en ningún punto.
Notas finales
Esperamos que esta guía te haya servido. Queremos que puedas hacer el mantenimiento de forma segura. Si tenés alguna pregunta antes de empezar, contactate con nuestro equipo de atención al cliente. Estamos para darte una mano.
