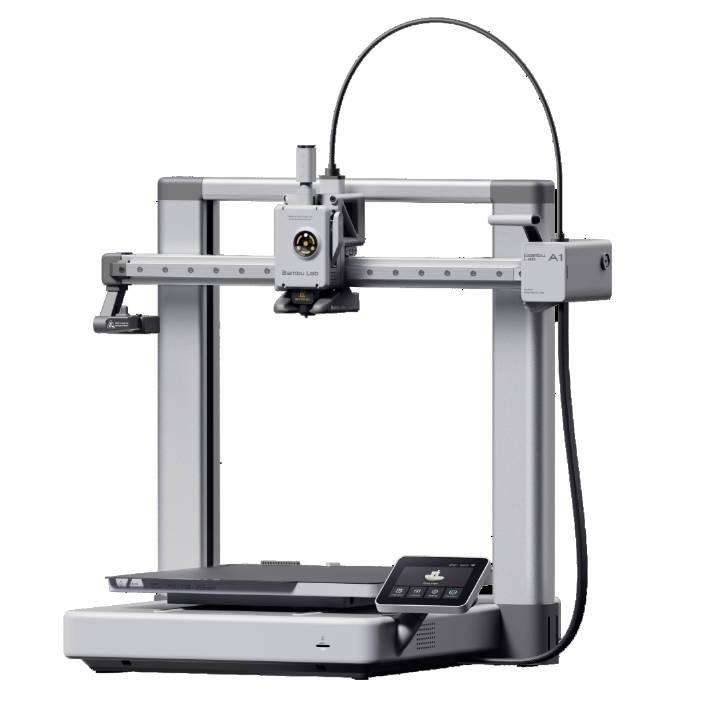

Este artículo te da las instrucciones necesarias para desarmar la impresora A1 en sus componentes principales y volver a armarla por completo. Es una guía ideal si necesitás hacer un mantenimiento profundo o mover el equipo, así que fijate bien en cada paso para que todo quede bárbaro.
Contenidos de la página
- Lista de piezas
- Lista de módulos
- Lista de tornillos
- Lista de herramientas
- Advertencia de seguridad
- Guía en video
- Desarmado de la A1
- Armado de la A1
- Verificación de funcionamiento
- Calibración
Lista de piezas
Estos son los repuestos involucrados en esta guía:

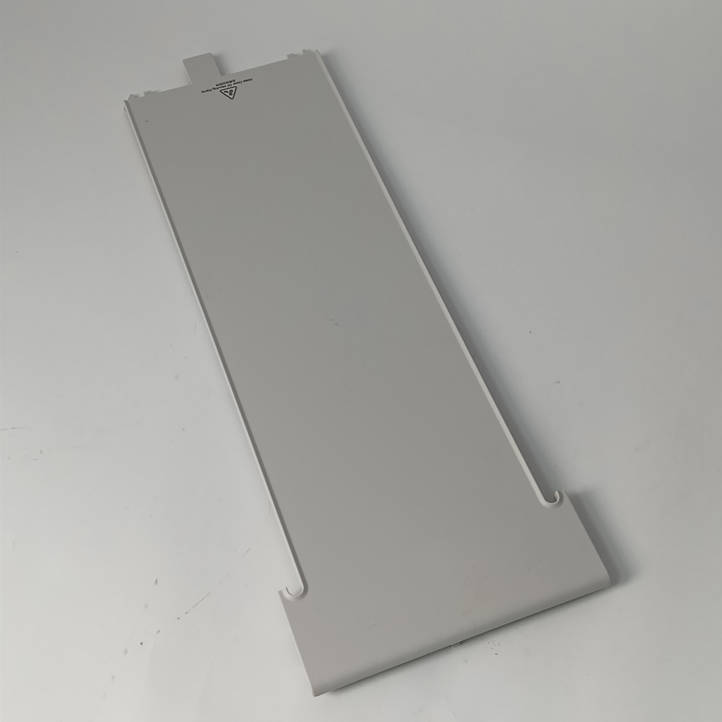

- 1. Tapa superior del eje Y

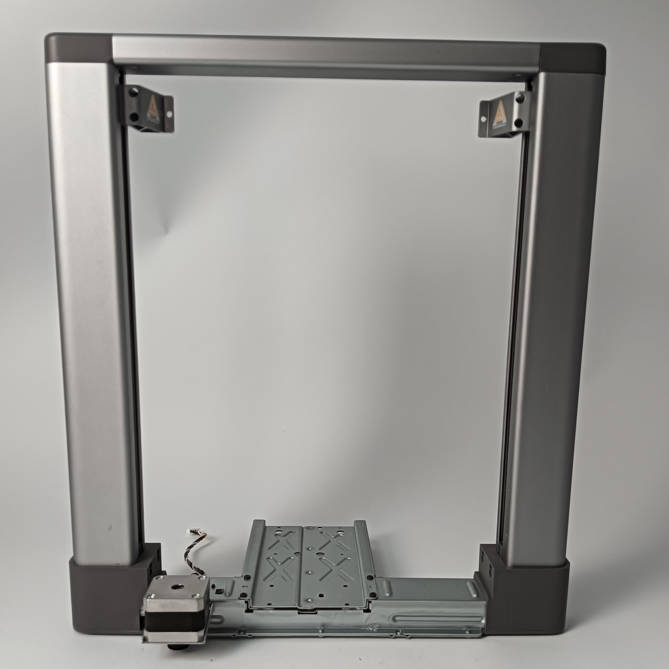

- 2. Marco de la impresora
Lista de módulos
Estos ensamblajes requieren un desarmado adicional:

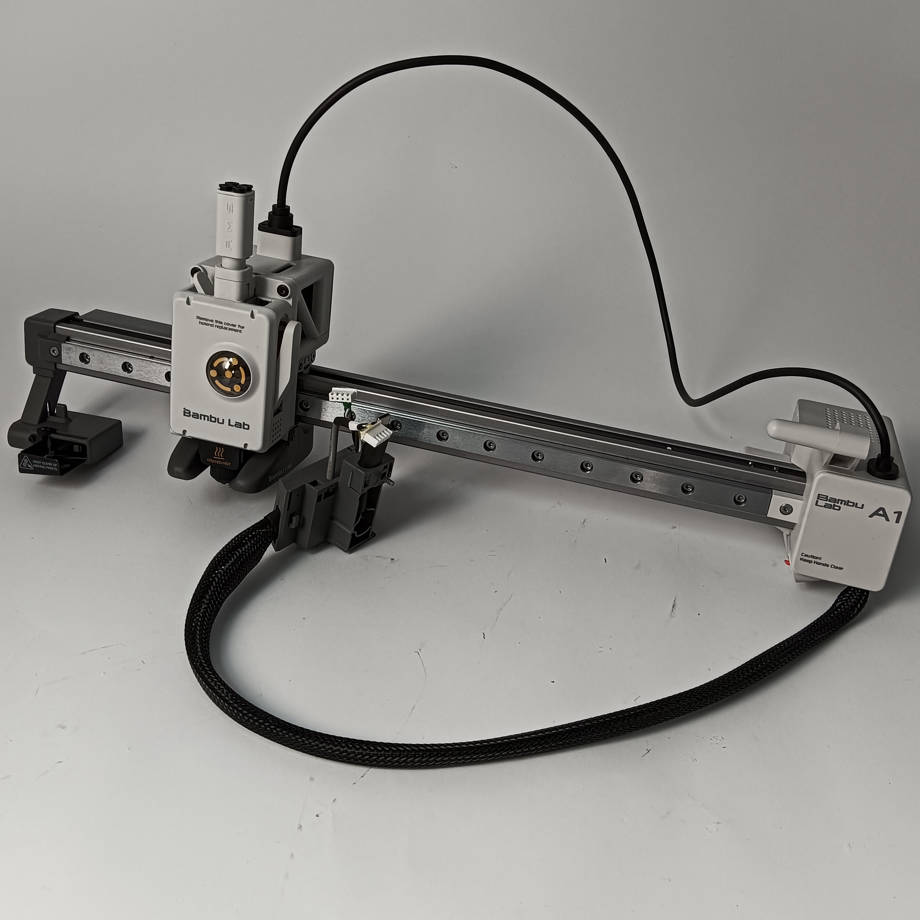

- 1. Ensamblaje del eje X

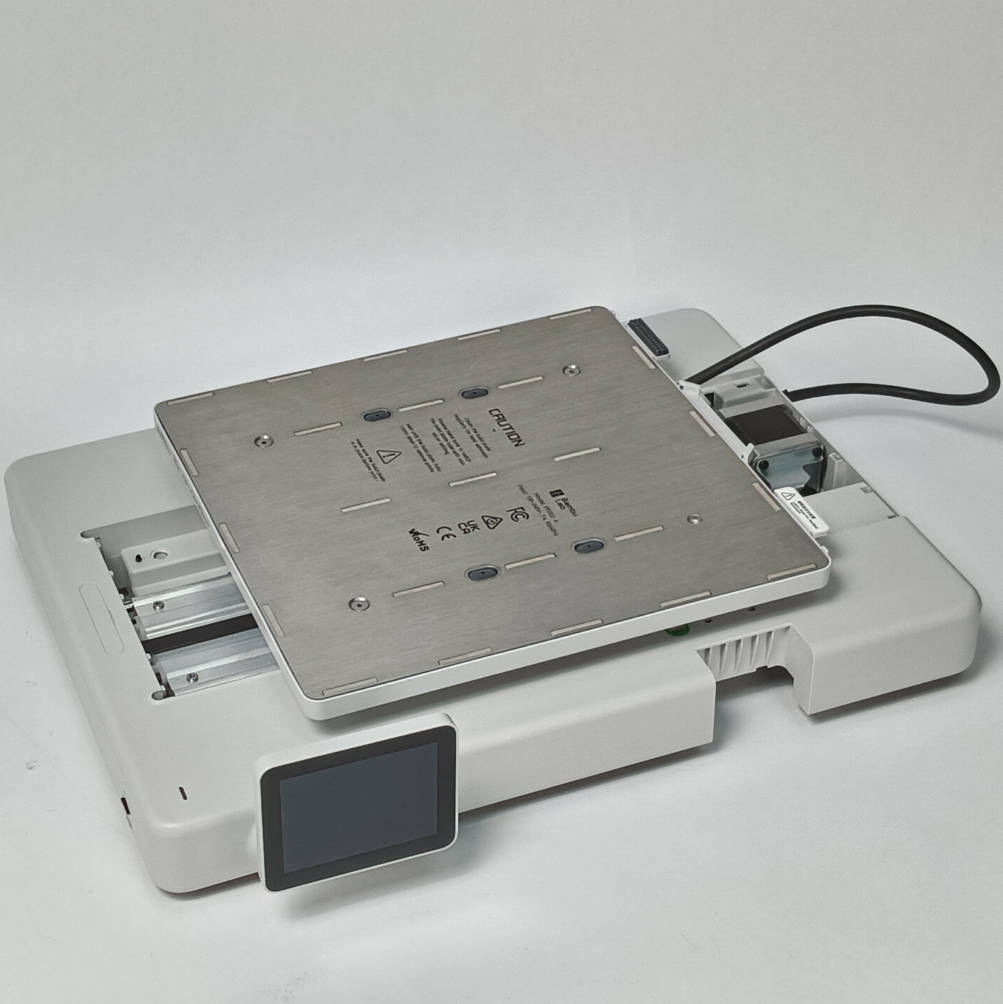

- 2. Ensamblaje de la base inferior
- 3. Marco de la impresora
Lista de tornillos
- Tornillo A (B00240): Caja de cables (1 pieza).
- Tornillo B (B00235): Base inferior (12 piezas).
- Tornillo C (B0063): Eje X (6 piezas).
Lista de herramientas
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento en el equipo o su electrónica, incluyendo los cables del cabezal. Si hacés estas tareas con la impresora prendida, podés causar un cortocircuito que termine en daños electrónicos graves o accidentes.
Al hacer mantenimiento, es posible que tengas que desarmar algunas partes, como el hotend. Esto puede dejar expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la máquina está encendida. No te la juegues: apagá todo y desenchufá el cable de corriente antes de empezar.
Si tenés alguna duda sobre cómo seguir este tutorial, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Guía en video
El video está en proceso, ¡gracias por la paciencia!
Desarmado de la A1
Paso 1: Sacá la tapa superior del eje Y

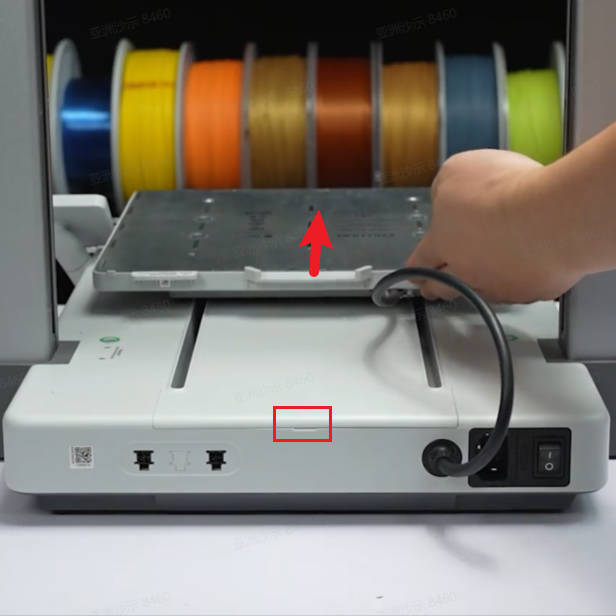

Poné la impresora derecha y subí el eje X hasta la posición más alta. Empujá la cama caliente hacia adelante y retirá la tapa superior del eje Y.
Paso 2: Desconectá los cables

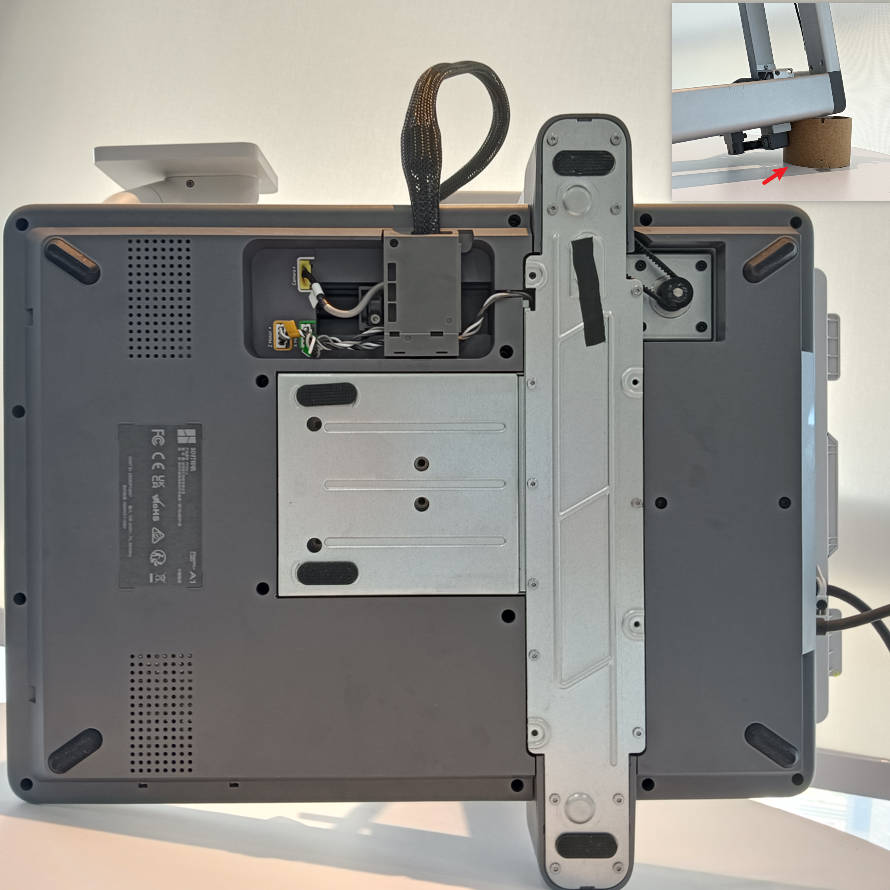

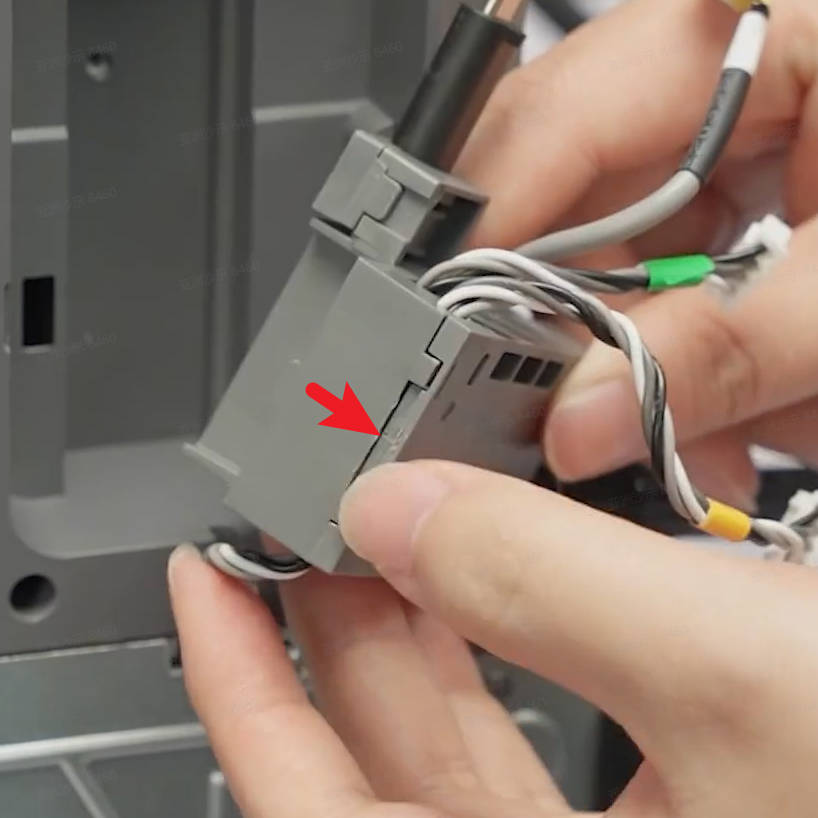

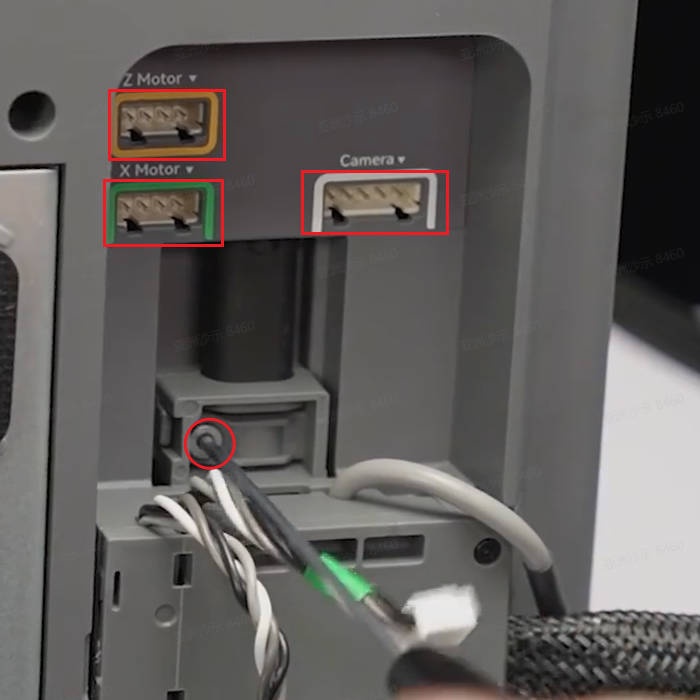

Acostá la impresora sobre su lado izquierdo para exponer la caja de cables en la parte de abajo. Desconectá el cable de la cámara, el del motor X y el del motor Z en ese orden. Aflojá el tornillo plateado y deslizá la caja para desconectar el cable USB. Después, abrí la tapa del cable del motor Z y sacalo de la caja.
Paso 3: Retirá el ensamblaje de la base inferior
Mové la cama hacia adelante y usá la llave Allen H2.0 para sacar 10 tornillos. Después, mové la cama hacia atrás y sacá los 2 tornillos restantes. Levantá primero un lado de la base y después retirá el ensamblaje completo.
Paso 4: Retirá el ensamblaje del eje X
Sacá los 6 tornillos ubicados en la parte de atrás del eje X y separá el ensamblaje del marco de la impresora.
Armado de la A1
Paso 1: Instalá el ensamblaje del eje X

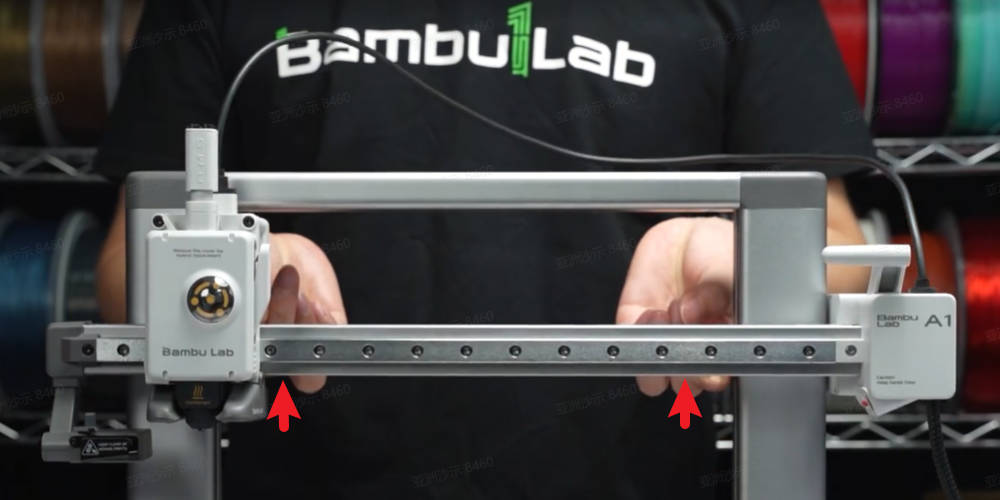

Alineá el eje X con los pines de posicionamiento en los dos deslizadores del eje Z. Una vez que encastre, asegurá el ensamblaje ajustando los 3 tornillos de cada lado.
Paso 2: Instalá el ensamblaje de la base inferior
Mantené el marco de la impresora derecho e instalá con cuidado la base inferior. Ojo: fijate bien de no pisar ni apretar el cable del motor Z al colocarlo.
Mové la cama hacia adelante de todo y ajustá 10 tornillos. Después, llevala hacia atrás al máximo y ajustá los otros 2 tornillos.
Paso 3: Conectá los cables
Incliná la impresora hacia atrás y conectá el cable del motor Z a la caja de gestión de cables. Instalá la caja en la base, deslizándola por la ranura, conectá el USB y ajustá el tornillo plateado. Seguí las etiquetas de color y el texto para conectar los cables del motor X, motor Z y la cámara. Acomodá bien todo para que nada quede enredado o apretado.
Paso 4: Instalá la tapa superior del eje Y

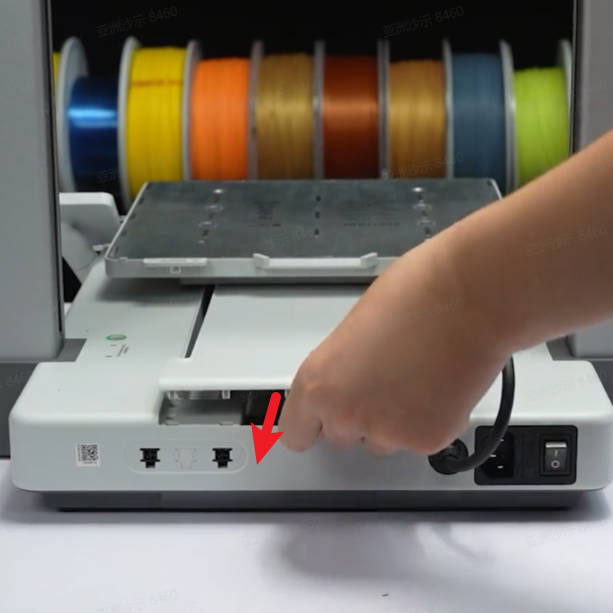

Poné la impresora derecha y llevá la cama hacia adelante. Pasá la tapa superior del eje Y por debajo de la cama y empujala hasta el fondo, asegurándote de que encastre en los clips. Presioná suavemente para que quede fija en su lugar.
Nota: Si la cama no está movida hasta el final, la tapa puede quedar mal puesta. Si te pasa, levantá un poquito la tapa manualmente para ayudar a que encastre bien.
Verificación de funcionamiento
Fijate que al imprimir todo se mueva fluido y sin sacudidas. Si notás que vibra mucho, revisá que la caja de cables de abajo esté bien puesta y que los cables estén pasando correctamente por sus guías.
Calibración
Te recomendamos hacer un proceso de calibración completo antes de mandar cualquier archivo a imprimir.
Notas finales
Esperamos que esta guía te haya servido. Queremos que puedas meterle mano a tu máquina de forma segura. Si algo no te cierra o tenés dudas, contactate con nuestro equipo de atención al cliente antes de tocar nada. ¡Estamos para ayudarte! Dale clic al soporte para abrir un ticket nuevo.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
