Esta guía detalla paso a paso cómo cambiar el interruptor de encendido de tu A1 de forma segura. Seguí las instrucciones con cuidado para que el mantenimiento sea efectivo y no tengas problemas con la máquina.
Modelos compatibles
Bambu Lab A1
¿Cuándo hace falta cambiarlo?
- La impresora no prende.
- Hay un falso contacto en el cable de alimentación.
- Te lo recomendó el equipo de soporte técnico de Bambu Lab.
Herramientas y materiales necesarios

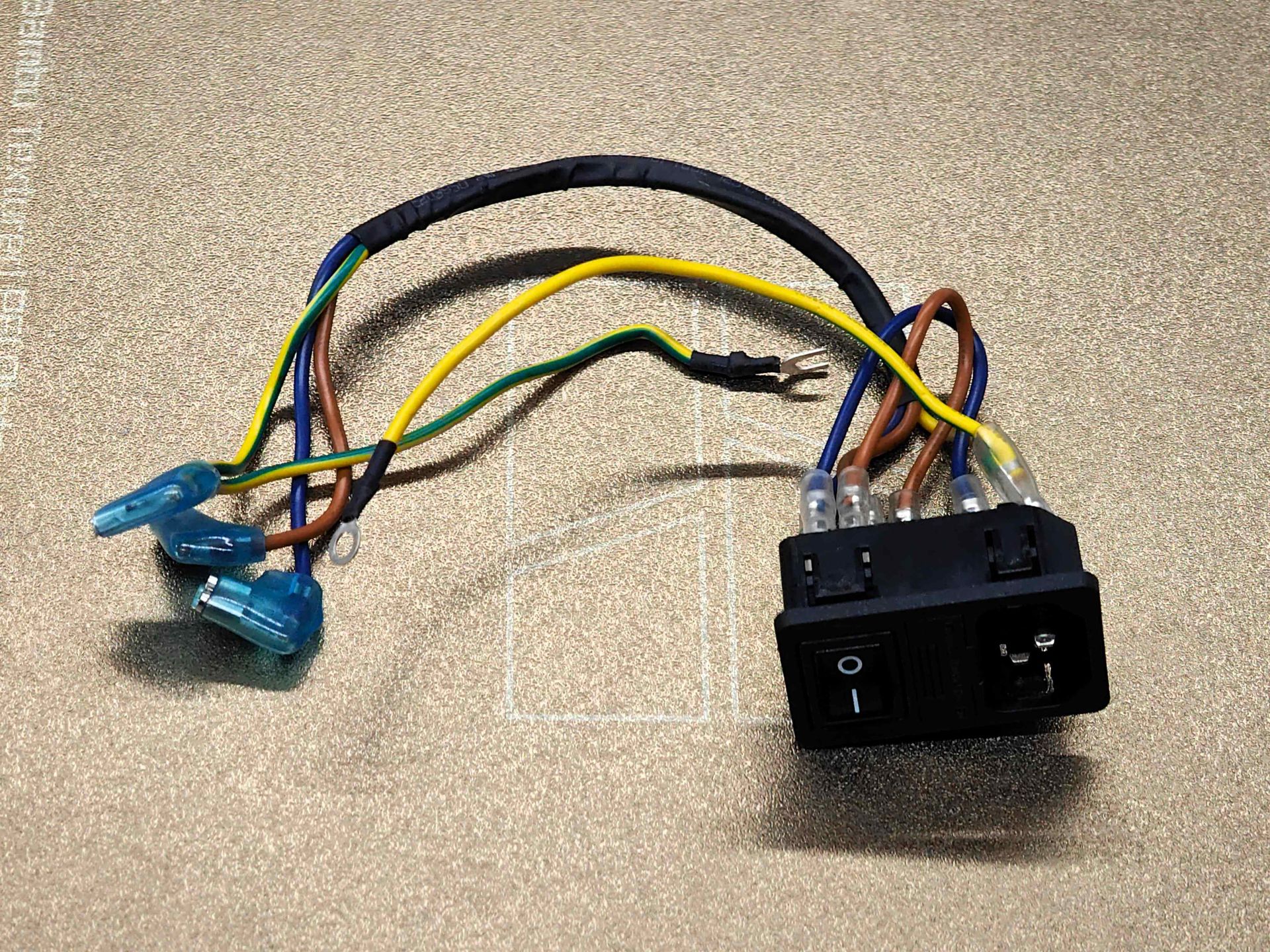

- Interruptor de encendido nuevo.
- Llave Allen H2.0.
- Destornillador Phillips PH2.
- 20 minutos de tiempo.

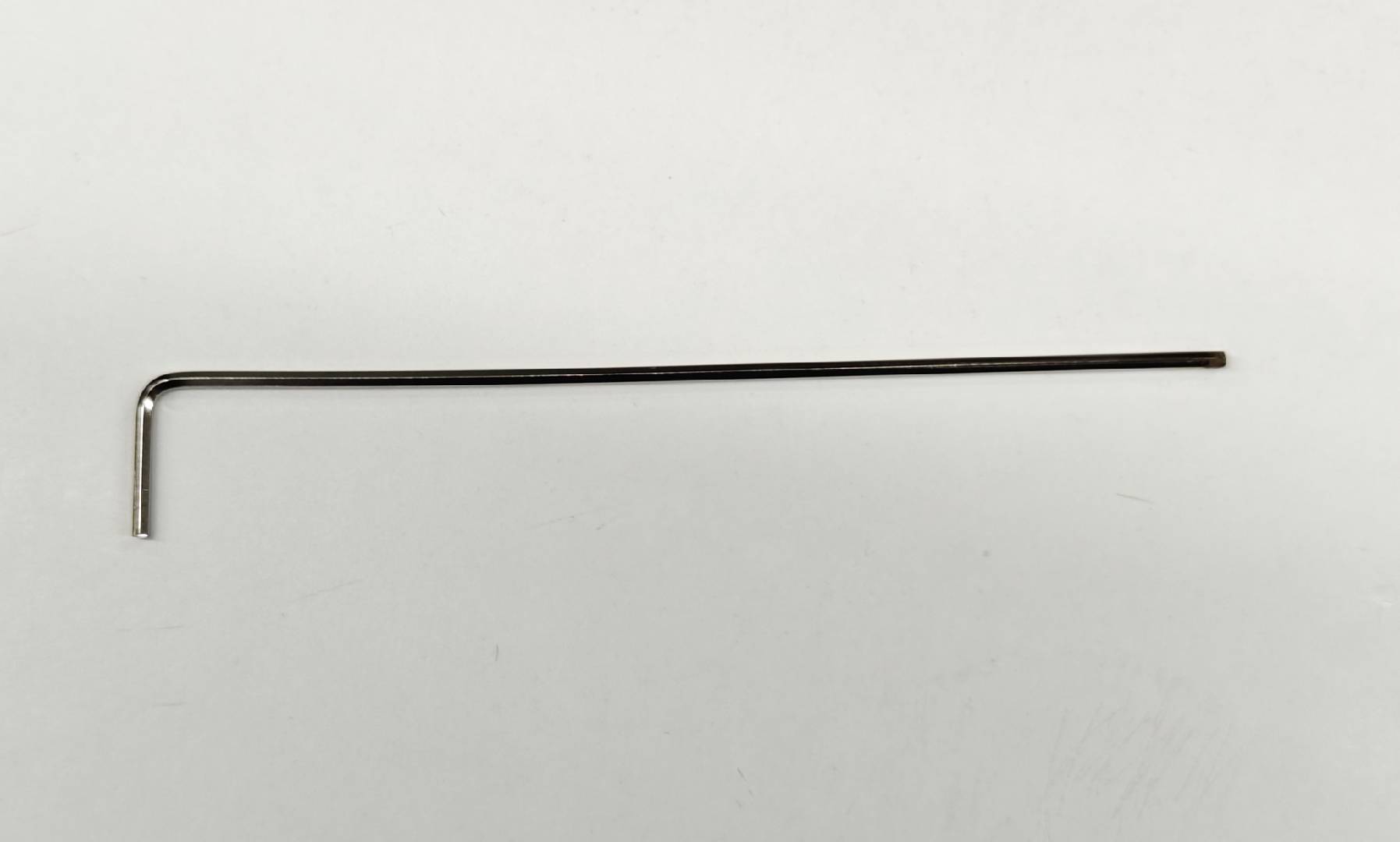

Nota: Antes de arrancar, fijate de tener a mano una llave Allen H2.0 con codo de 90 grados o alguna herramienta parecida para poder sacar el interruptor.
Advertencia de seguridad
Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier laburo de mantenimiento, incluyendo meter mano en la electrónica o en los cables del cabezal. Si trabajás con la impresora prendida, podés causar un cortocircuito, romper componentes electrónicos o lastimarte.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la máquina tiene corriente. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de Soporte y te vamos a ayudar lo antes posible.
Cómo sacar el interruptor viejo

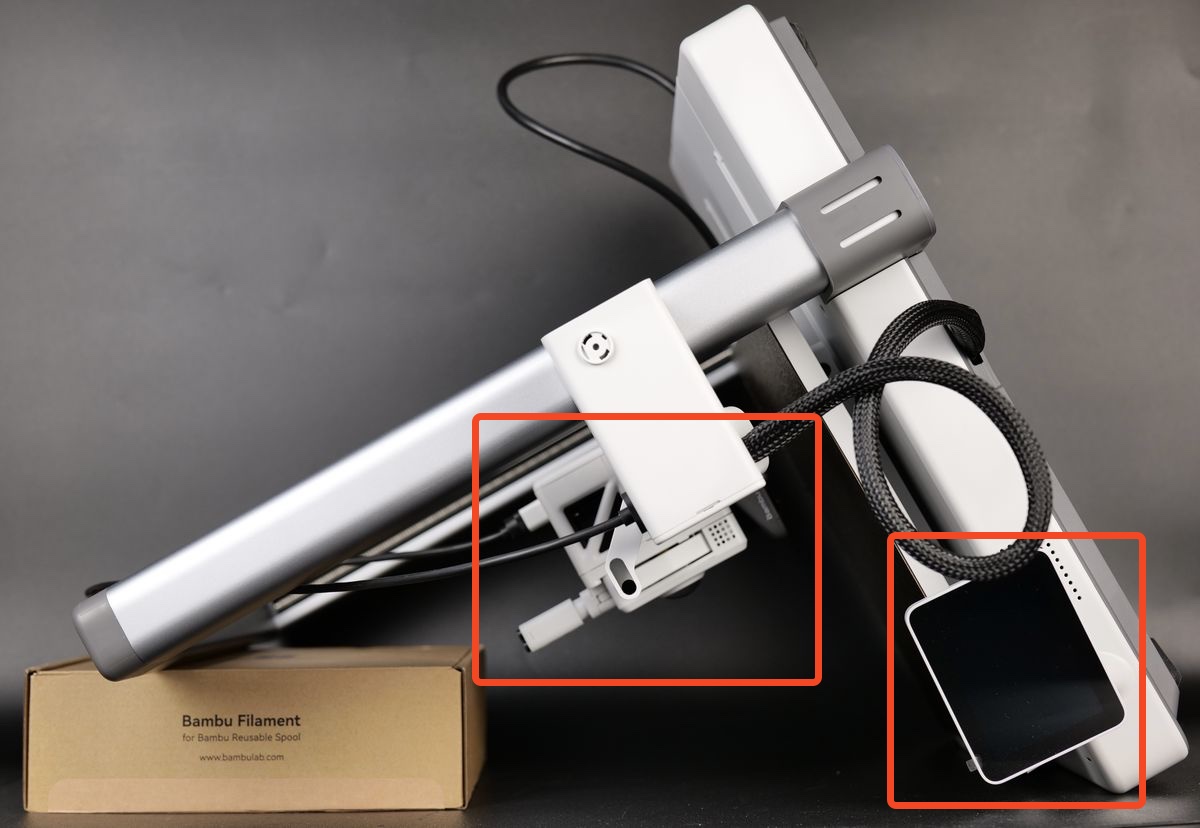

1. Acostá la impresora sobre su frente
Para llegar bien a la parte de abajo de la A1, tenés que acostarla de frente. Primero girá la pantalla hacia un costado y después apoyá la impresora con cuidado como se ve en la imagen. Usá una caja de filamento para mantener la parte de arriba levantada y no hacerle presión al extruder ni a la pantalla.

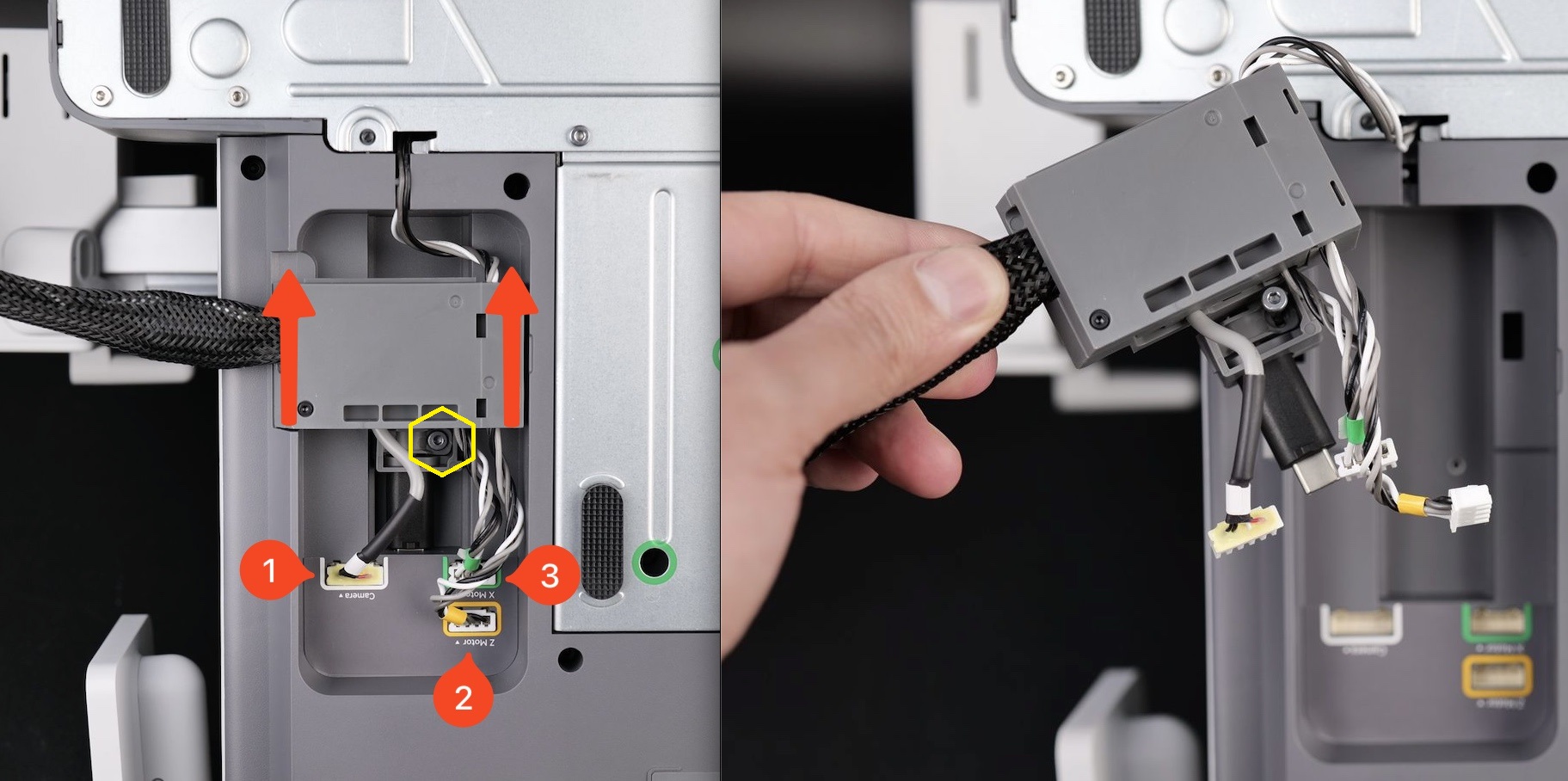

2. Desconectá los cables y sacá el soporte
Aflojá los tornillos marcados en amarillo sin sacarlos del todo. Después de sacar el primer, segundo y tercer cable (que son los de la cámara, el motor del eje Z y el motor del eje X respectivamente), empujá el soporte hacia arriba para desconectar el cable USB-C.
Nota: Si te cuesta sacar el soporte, podés sacar los tornillos amarillos del todo y probar de nuevo.
3. Sacá la tapa inferior de la impresora

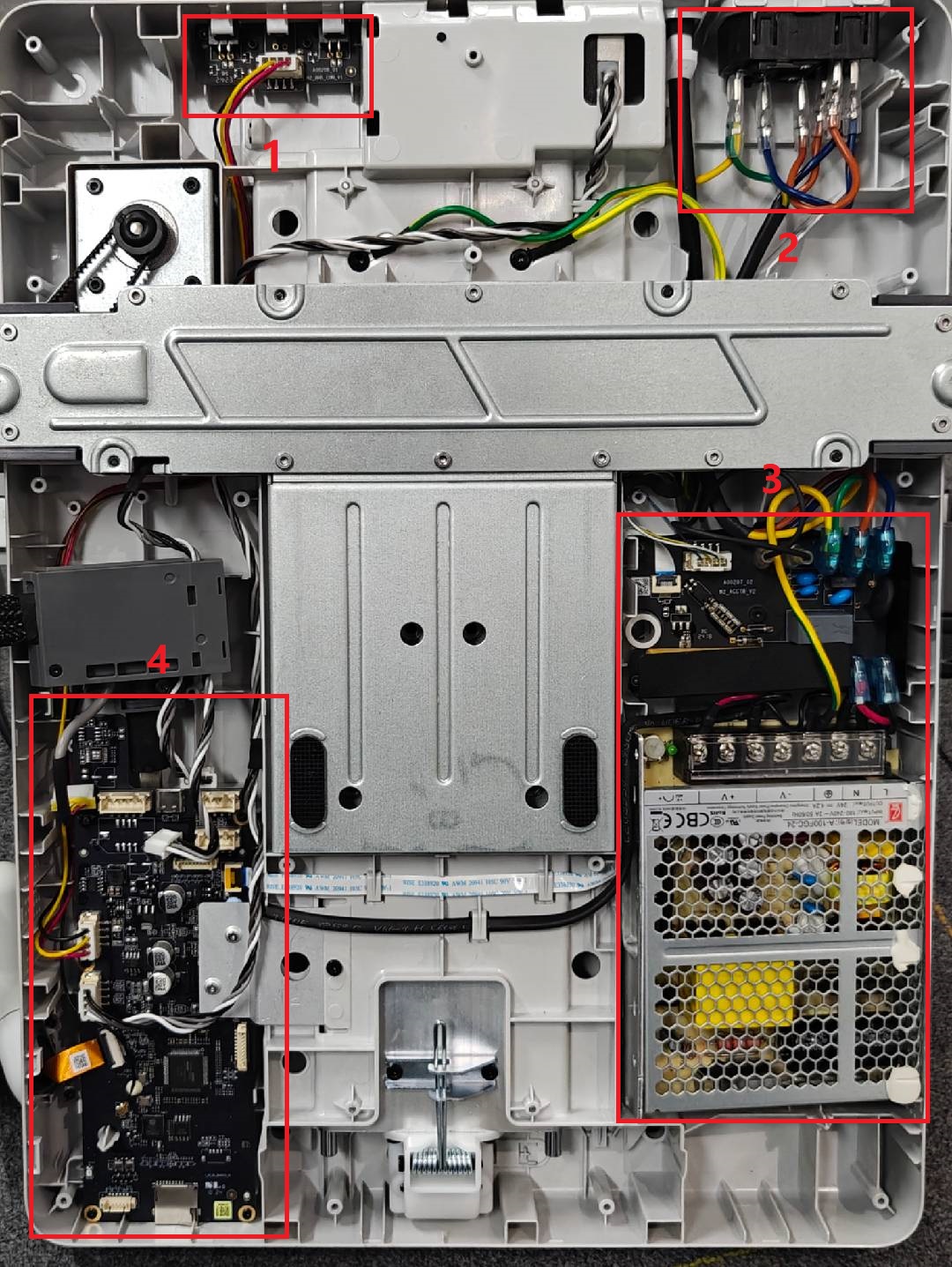

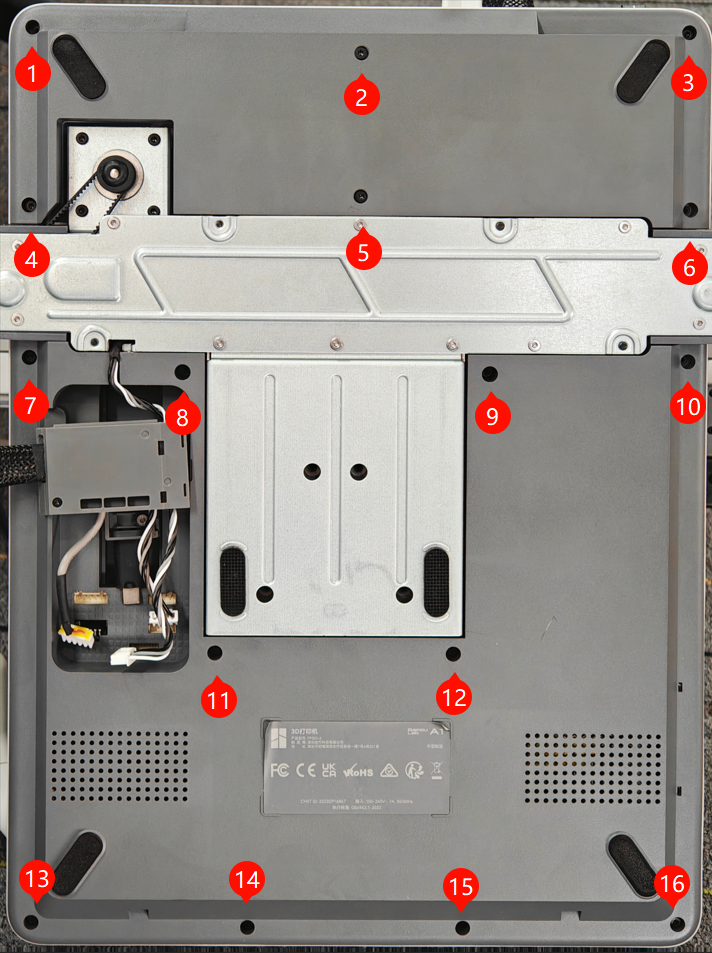

Sacá los 16 tornillos que hay abajo y después retirá la tapa inferior pieza por pieza. Una vez que la saques, vas a ver cuatro áreas; el reemplazo de hoy se hace en las Áreas 2 y 3.
4. Sacá el cable del interruptor

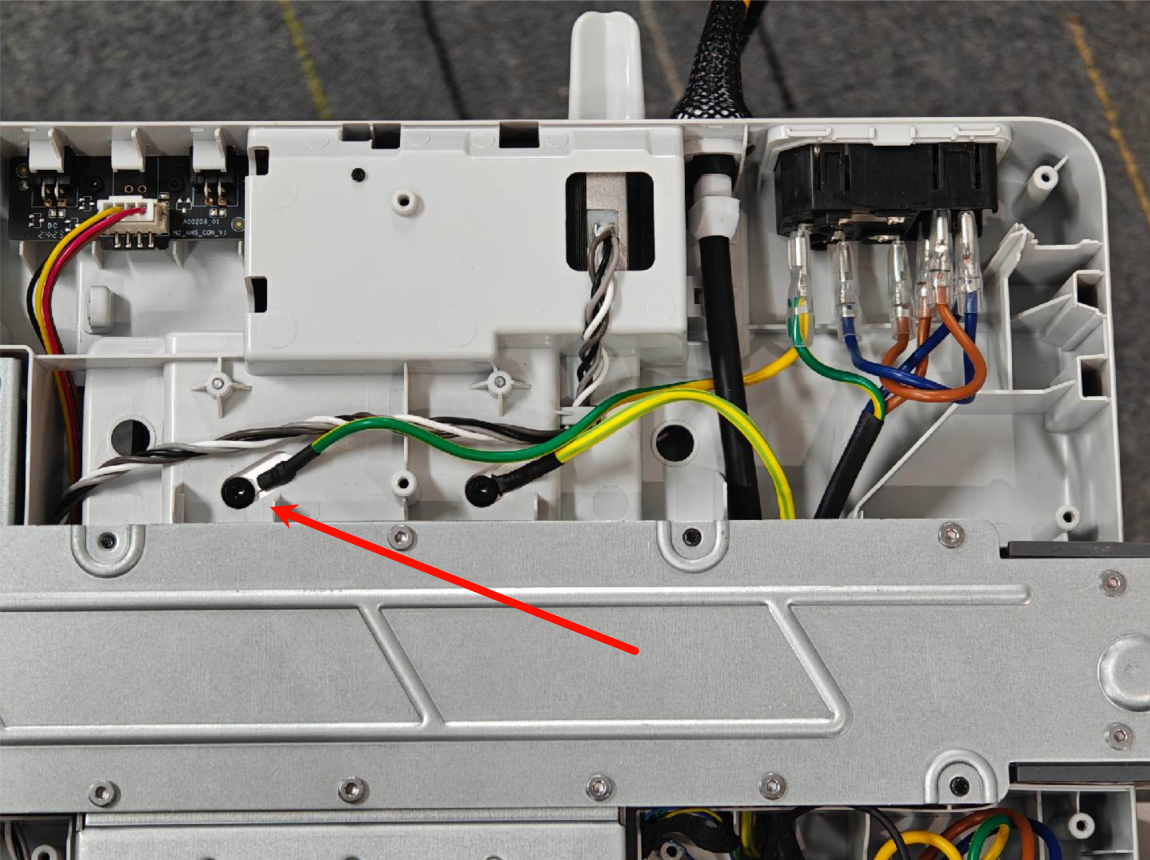

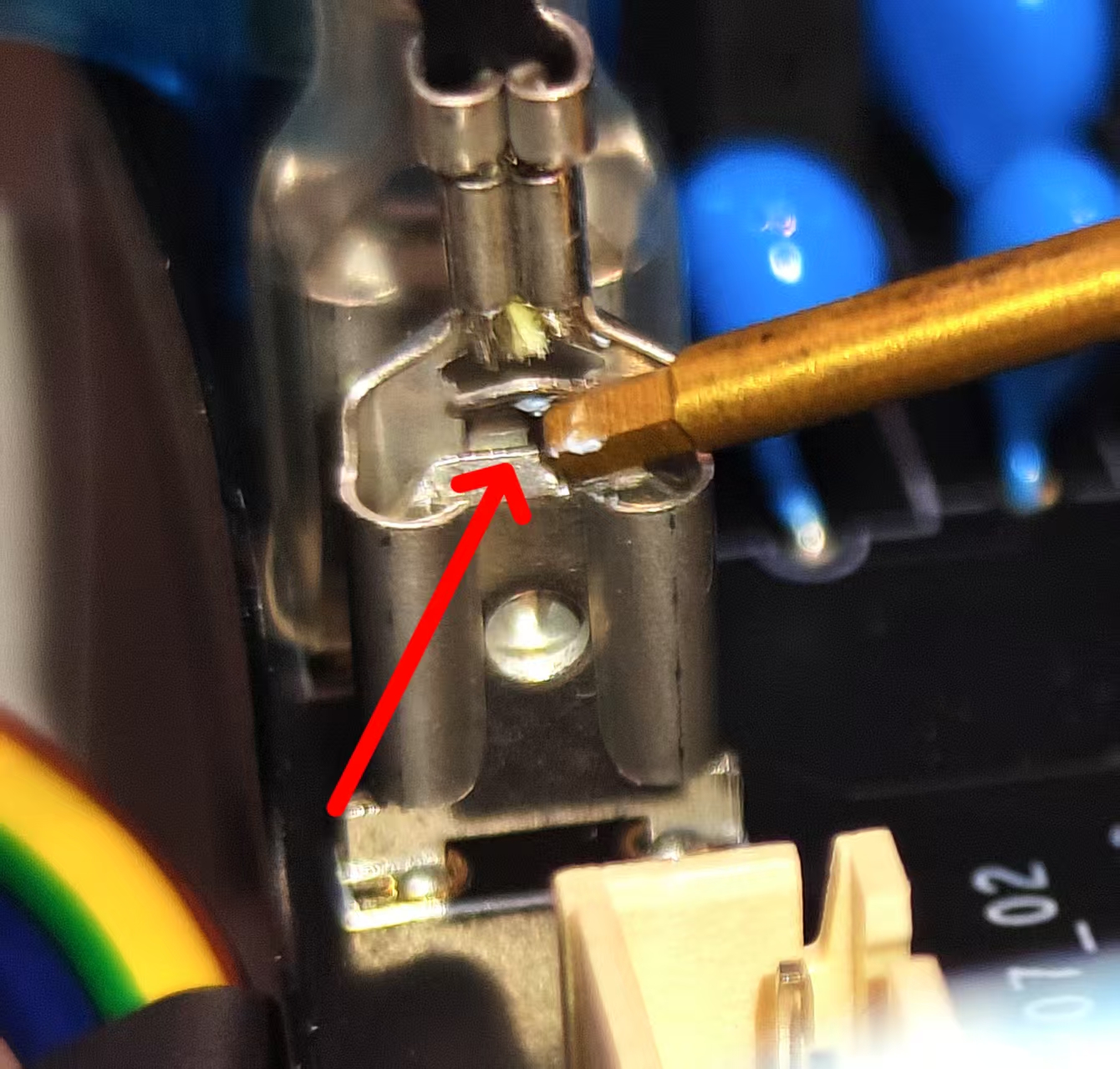

Primero tenés que desconectar el cable de tierra del interruptor. Después, sacá los cuatro conectores uno por uno. Si los conectores 1, 2 y 3 están muy agarrados, podés usar una llave Allen para apretar la traba de seguridad antes de tirar.
5. Retirá el interruptor de encendido
Para sacar el interruptor hacé estos tres pasos:
- Soltá los dos clips de sujeción de arriba. Mantenelos apretados con los dedos para que no se vuelvan a trabar.
- Mientras empujás hacia adelante desde la parte de atrás del interruptor, soltá la traba de la esquina inferior derecha.
- Giralo un poquito, terminá de soltar las trabas inferiores y sacá el interruptor del todo. Podés usar la parte corta de la llave Allen para hacer palanca hacia arriba contra el pestillo inferior.
Instalá el interruptor nuevo
1. Colocá el interruptor
Alineá el interruptor con la ranura y empujalo hacia adentro. Las trabas van a calzar solas con un clic. Fijate que el botón del interruptor tiene que quedar del lado de afuera de la impresora.

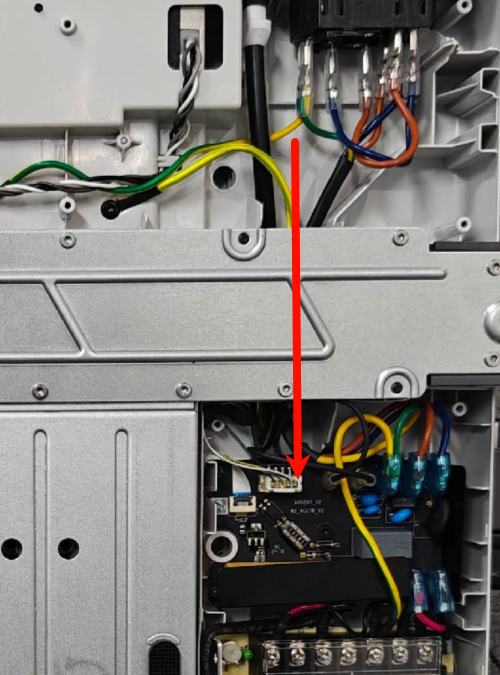

2. Conectá los cables

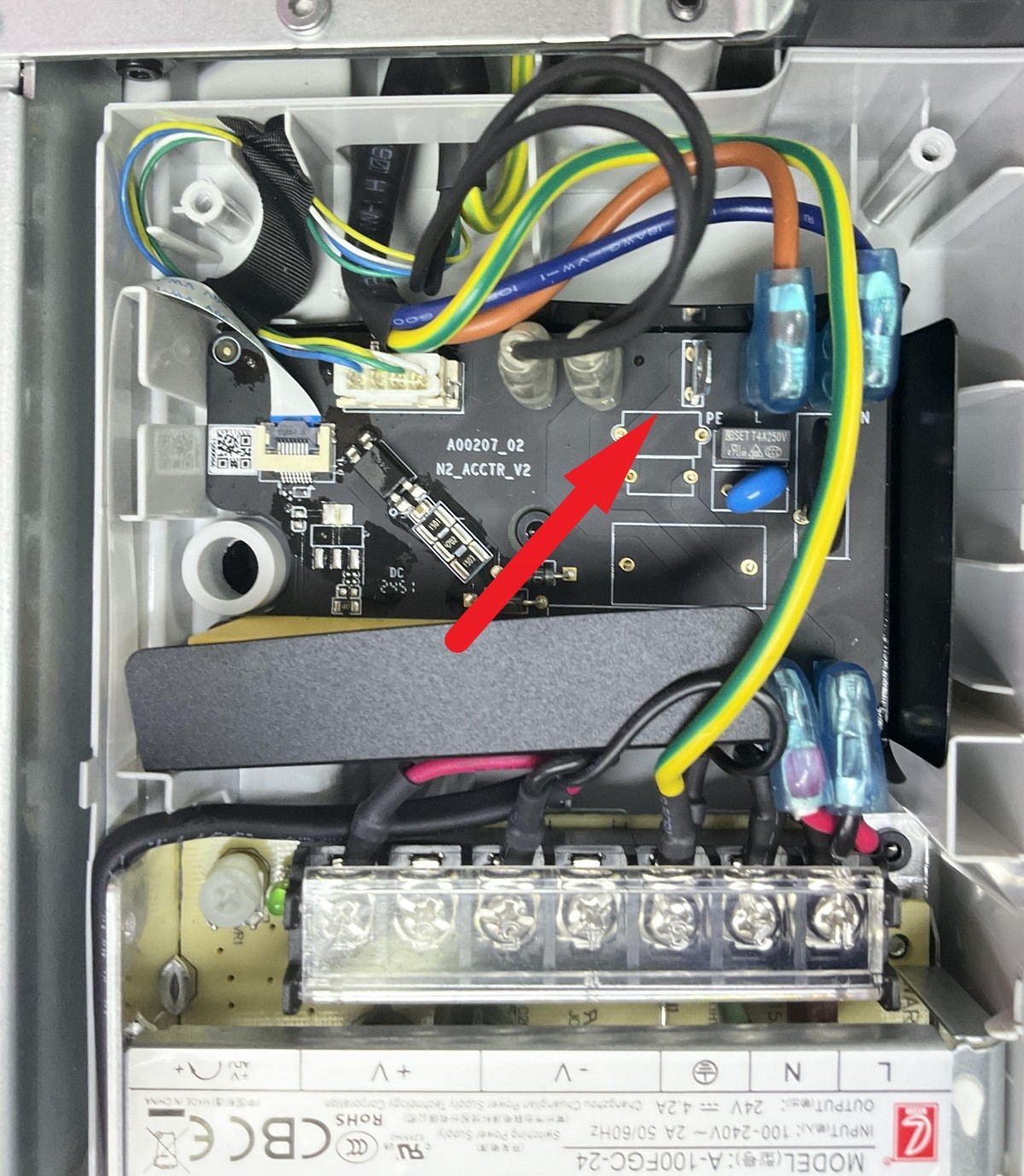

Conectá el cable de tierra. En la versión nueva del interruptor de la A1, optimizamos el ruteo sacando el conector de tierra intermedio que iba a la placa AC. Esto no afecta la seguridad ni el funcionamiento, pero hace que todo sea más simple y confiable.
Pasá el cable por la canaleta inferior y conectalo a la placa AC y al módulo de potencia:
- #1 Cable de tierra de la placa AC (amarillo)
- #2 Fase (marrón)
- #3 Neutro (azul)
- #4 Cable de tierra de la fuente (amarillo)
Fijate bien de poner los capuchones de goma después de conectar todo para evitar cortocircuitos.
3. Poné la tapa inferior
Volvé a poner la tapa inferior. Ojo con la posición del soporte para el cable del motor; fijate que la tapa no esté pisando el cable antes de conectar nada. Poné los 16 tornillos pero no los apretes a lo loco porque son autorroscantes y podés barrer el plástico.
4. Poné el soporte de cables y conectá todo
Alineá con cuidado el soporte de cables, empujalo hacia abajo y asegurate de que el cable USB esté bien firme contra el marco. Ajustá el tornillo para que quede en su lugar, pero con suavidad. Finalmente, volvé a conectar la cámara y los motores de los ejes X y Z.
Verificá que todo ande bien
Enchufá la impresora y prendela. Si las luces y la pantalla prenden normal, quedó bárbaro. Ya podés mandar una impresión de prueba para confirmar que esté todo diez puntos.
Notas finales
Esperamos que esta guía te haya servido. Queremos que puedas hacer el mantenimiento tranquilo y sin riesgos. Si tenés alguna duda con el proceso, escribinos a soporte antes de tocar nada; estamos para darte una mano. ¡Mucha suerte!
