En esta guía te explicamos paso a paso cómo cambiar el conjunto del eje Y de tu impresora A1. Seguí las instrucciones con cuidado para que el mantenimiento sea un éxito y la máquina quede como nueva. Mirá bien las fotos y asegurate de tener las herramientas a mano antes de empezar.

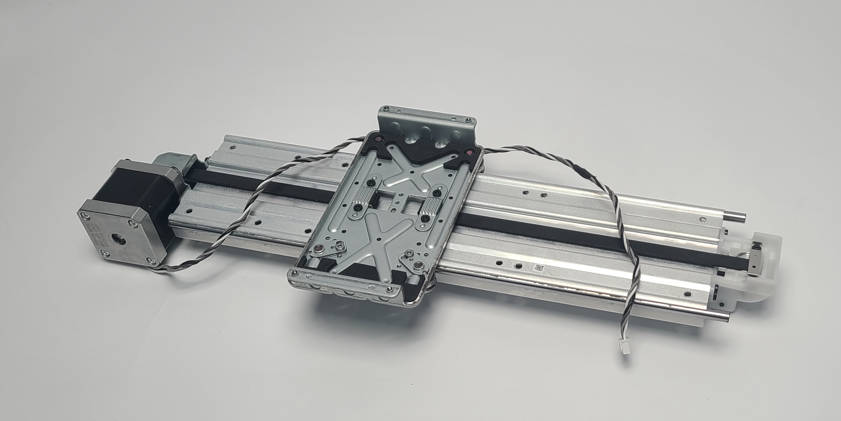

Conjunto de la guía lineal del eje Y
A continuación, te presentamos los pasos detallados para reemplazar el componente del eje Y de la A1.
Modelos de impresoras compatibles
Bambu Lab A1
¿Cuándo hacerlo?
- Si sentís ruidos extraños o notás falta de fluidez en el eje Y.
- Si te lo recomendó el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Nuevo conjunto de guía lineal del eje Y
- Llave Allen H2.0
- 25 minutos aproximadamente
Lista de tornillos

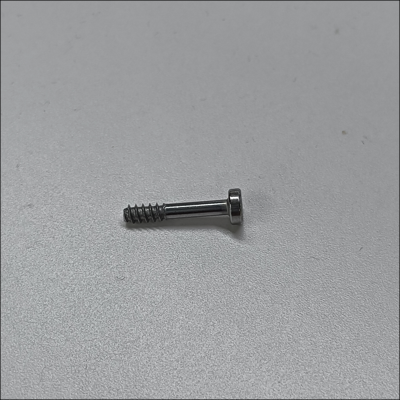

- Soporte de cable:

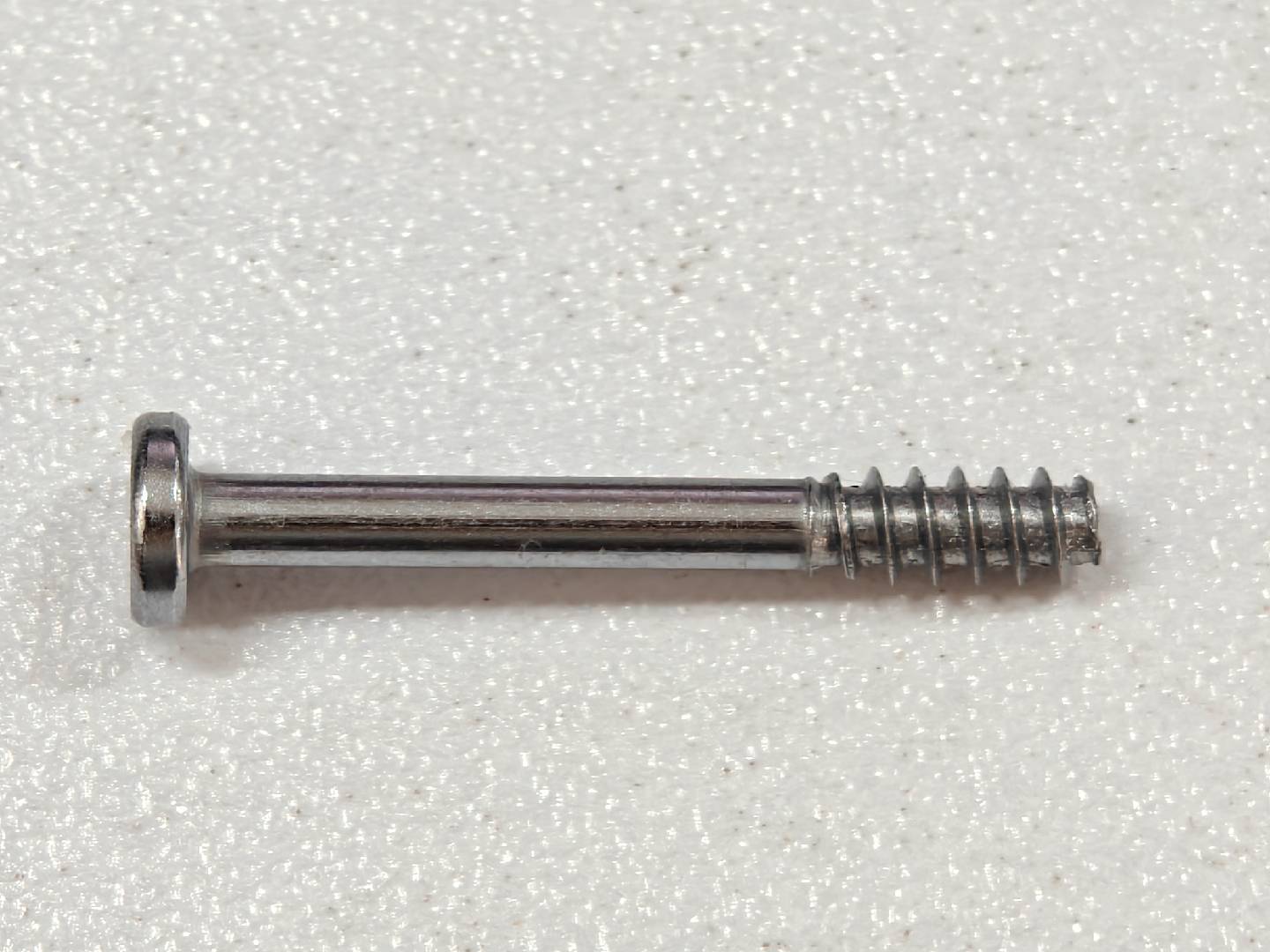

BT3-27 - Tornillos de la tapa inferior:

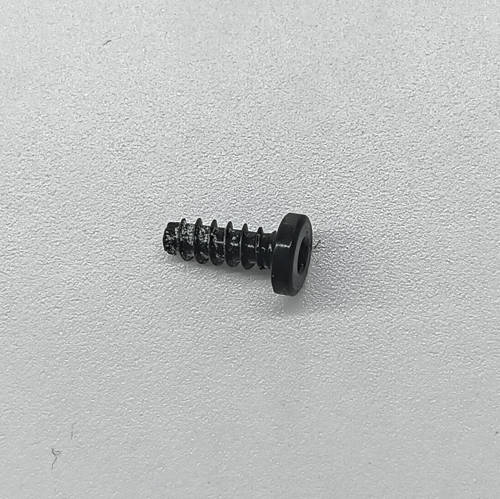

BT3-8(16 unidades) - Cable de tierra:

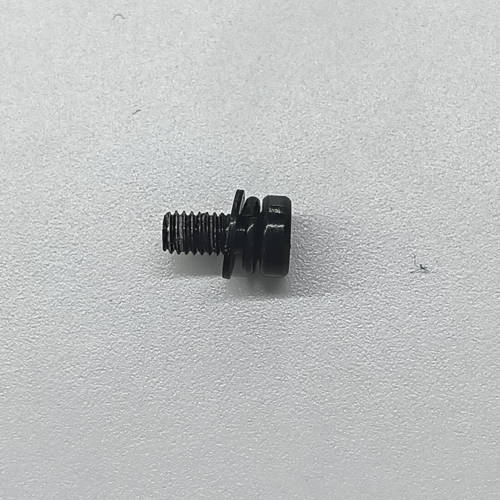

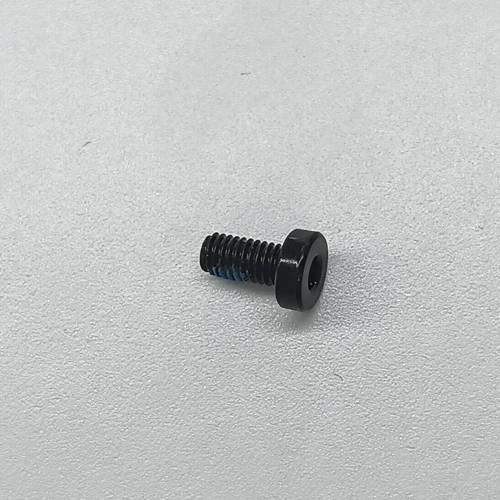

M3-6(2 unidades) - Cama caliente:

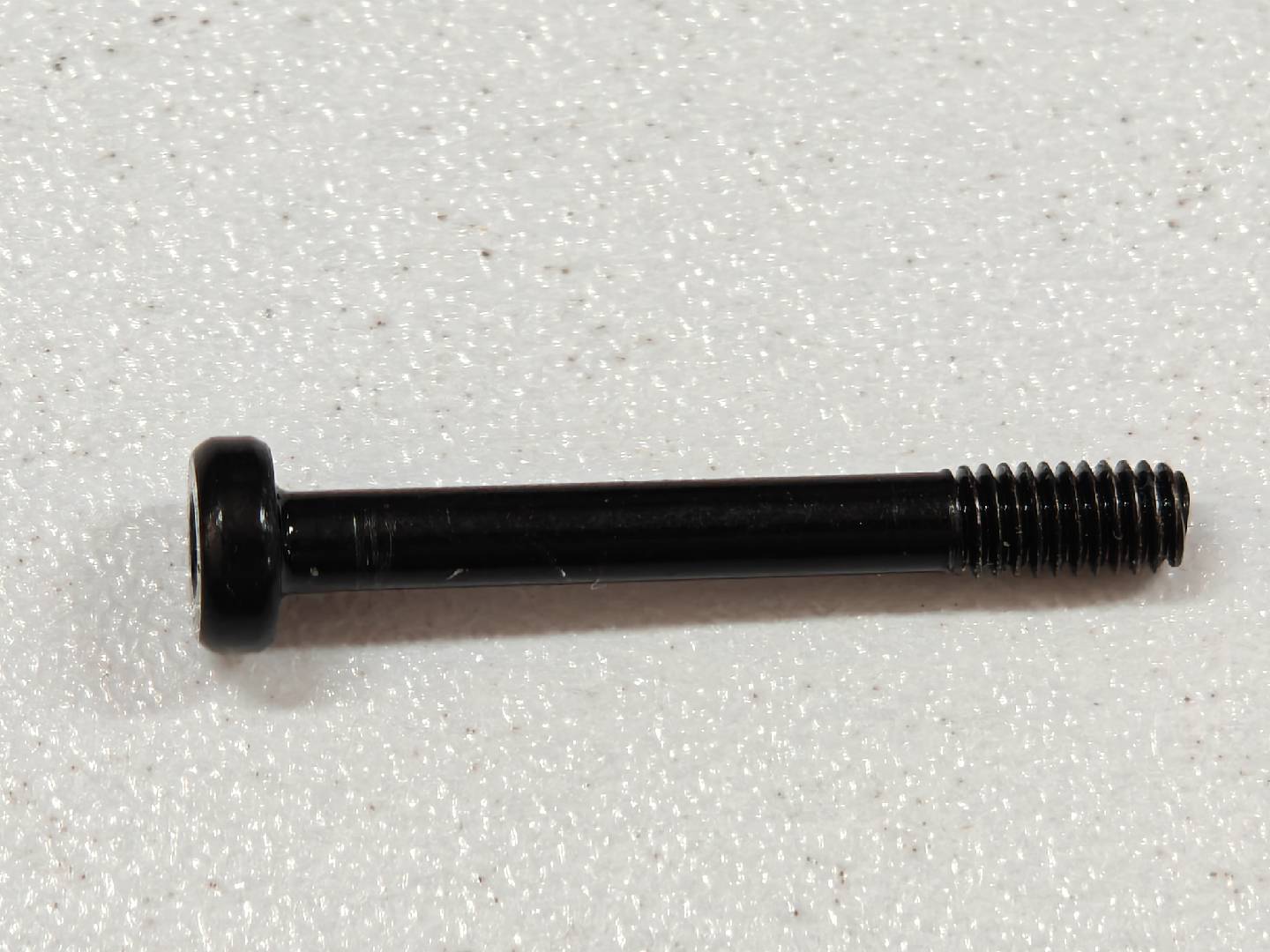

M3-6(2 unidades) - Tornillos medios del eje Y:
M3-23(8 unidades) - Tornillos de ambos extremos del eje Y:
BT3-23(4 unidades)
Advertencia de seguridad
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el trabajo en la electrónica o los cables del cabezal. Si la dejás prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo vos también.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en contacto y hacer corto si la máquina sigue conectada. Por eso, desenchufá todo antes de meter mano. Si tenés dudas, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Cómo sacar el conjunto de la guía lineal del eje Y viejo
1. Apoyá la impresora de frente

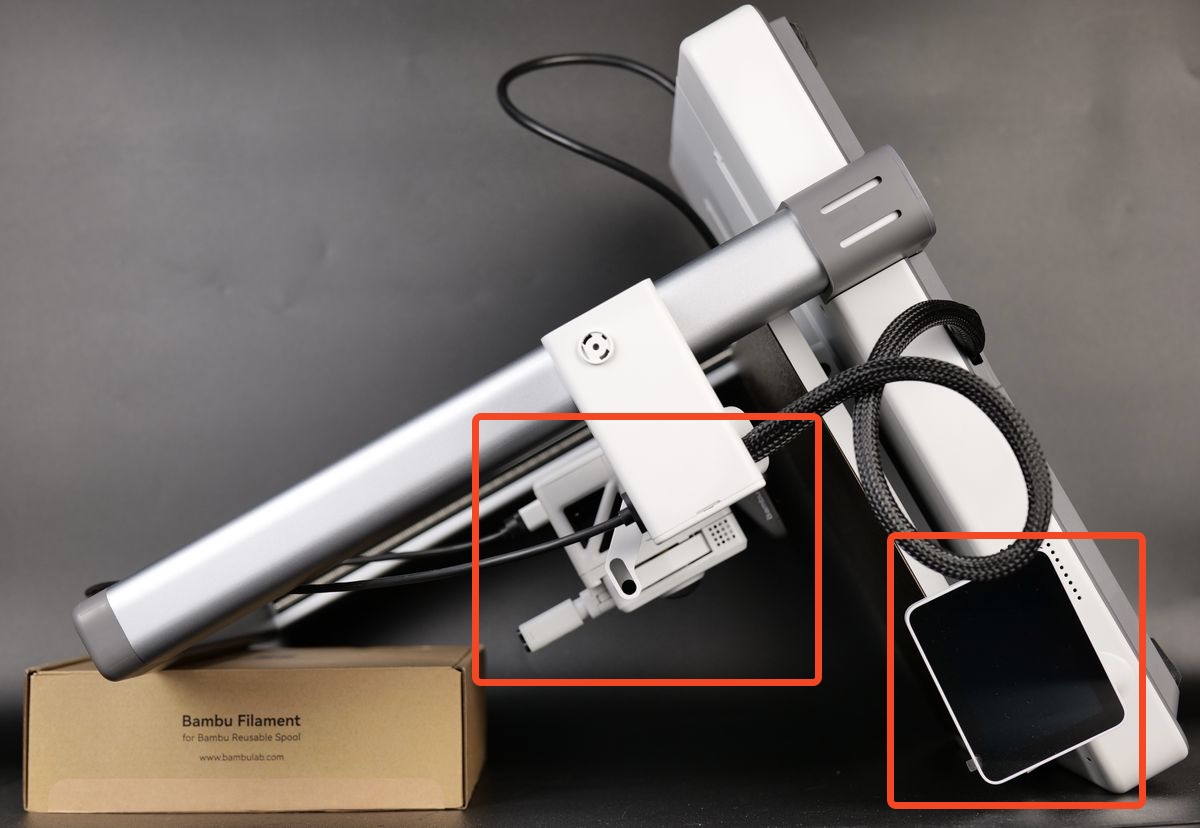

Para llegar fácil a la parte de abajo de la A1, tenés que acostarla de frente. Primero, girá la pantalla de costado y después apoyá la impresora despacio, como se ve en la imagen. Usá una caja de filamento para mantener la parte de arriba elevada; así evitás hacer presión sobre el extruder y la pantalla.
2. Desconectá los cables y sacá el soporte

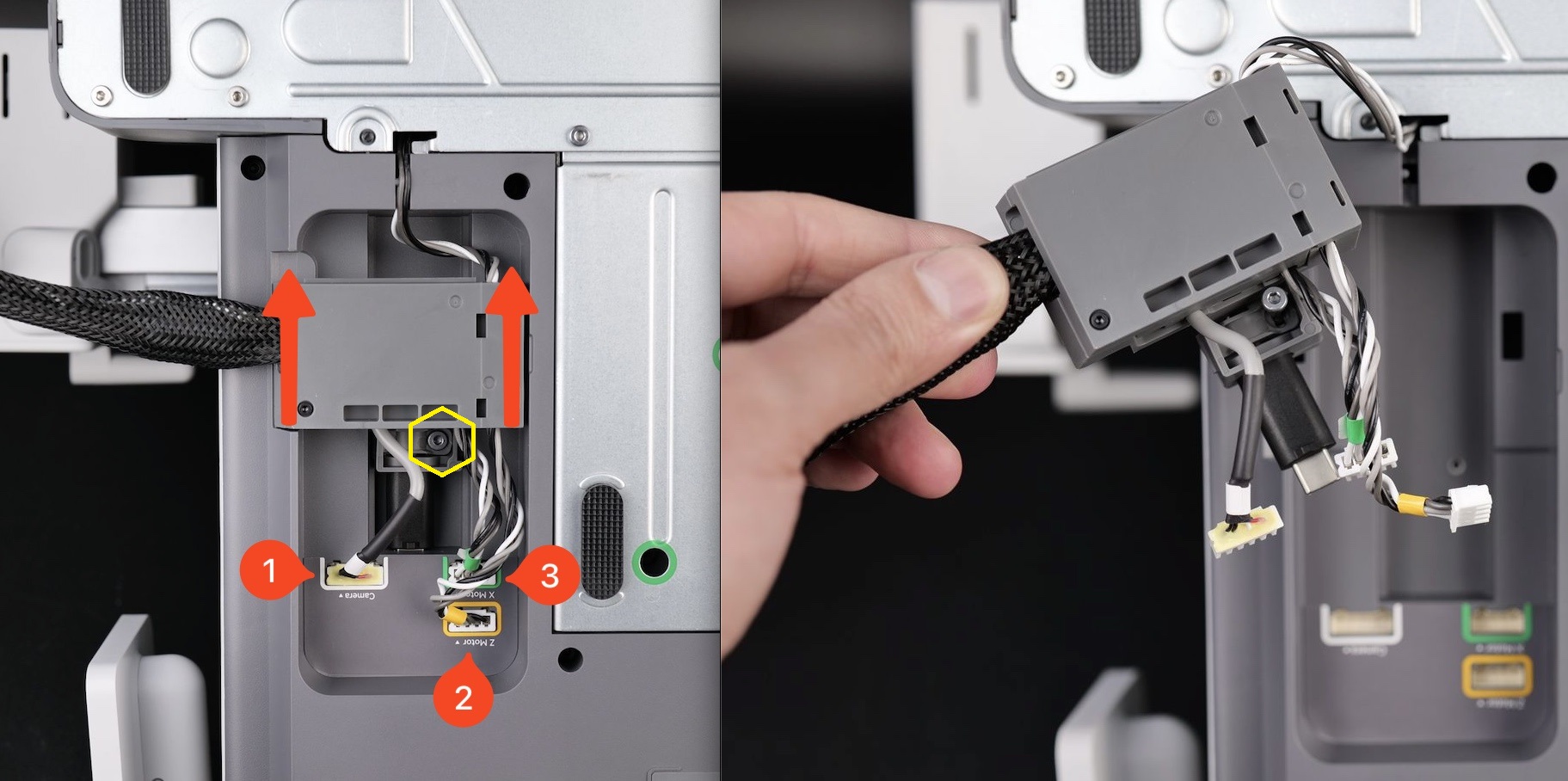

Aflojá los tornillos marcados en amarillo sin sacarlos del todo. Después de desconectar los cables 1, 2 y 3 (cámara, motor del eje Z y motor del eje X, respectivamente), empujá el soporte hacia arriba para desconectar el cable USB-C.
Nota: Si te cuesta sacar el soporte, podés quitar los tornillos amarillos (modelo BT3-27) por completo y probar de nuevo.
3. Sacá la tapa inferior de la impresora

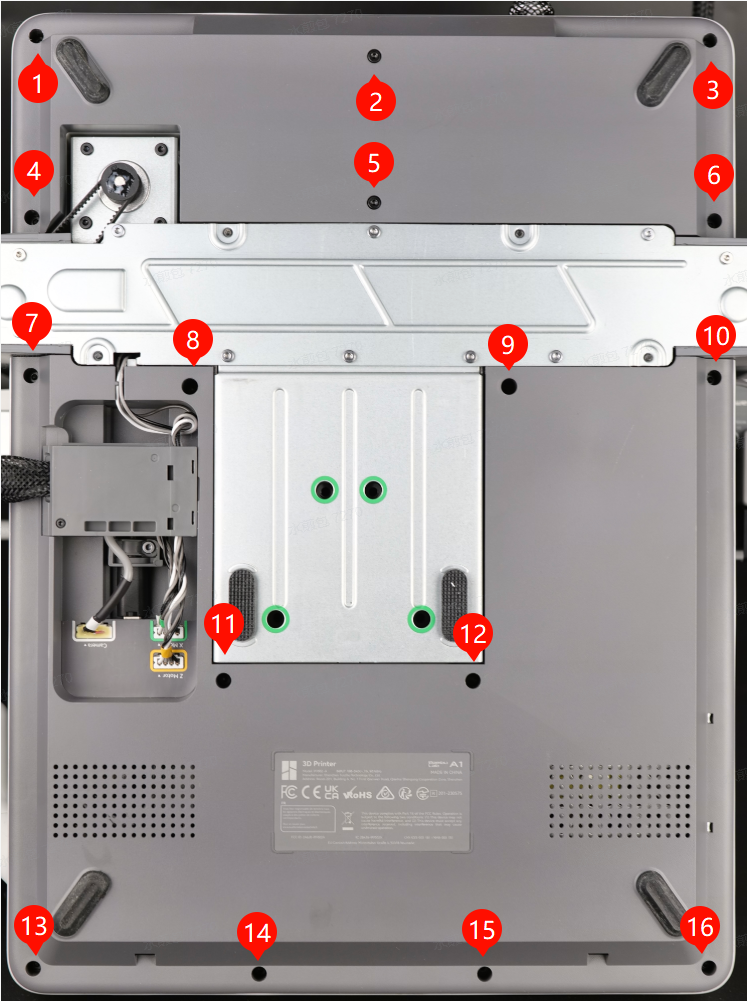

Sacá los 16 tornillos (BT3-8) de la base y retirá las tapas inferiores una por una.
4. Sacá los tornillos de abajo y el cable del motor Y

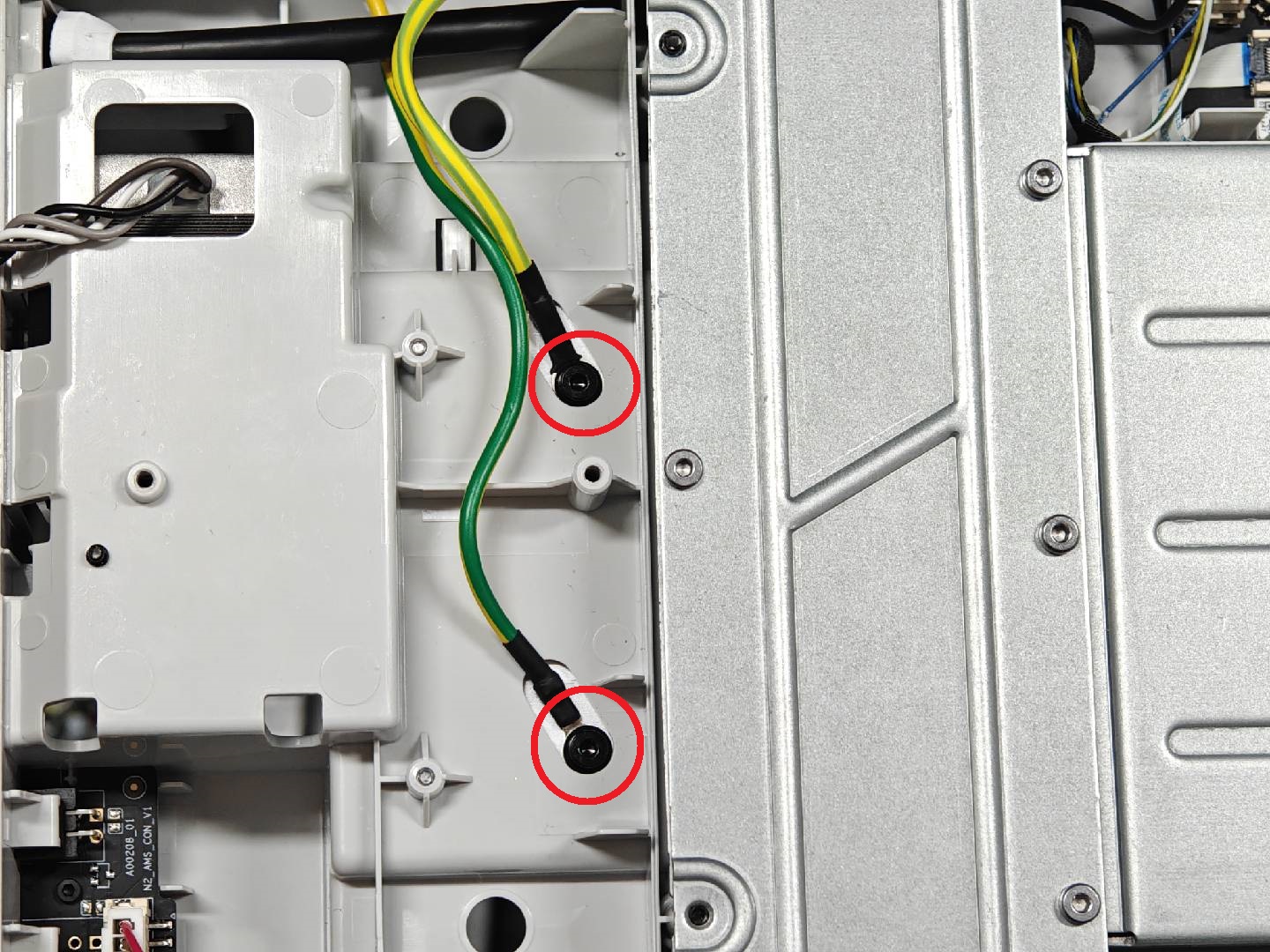

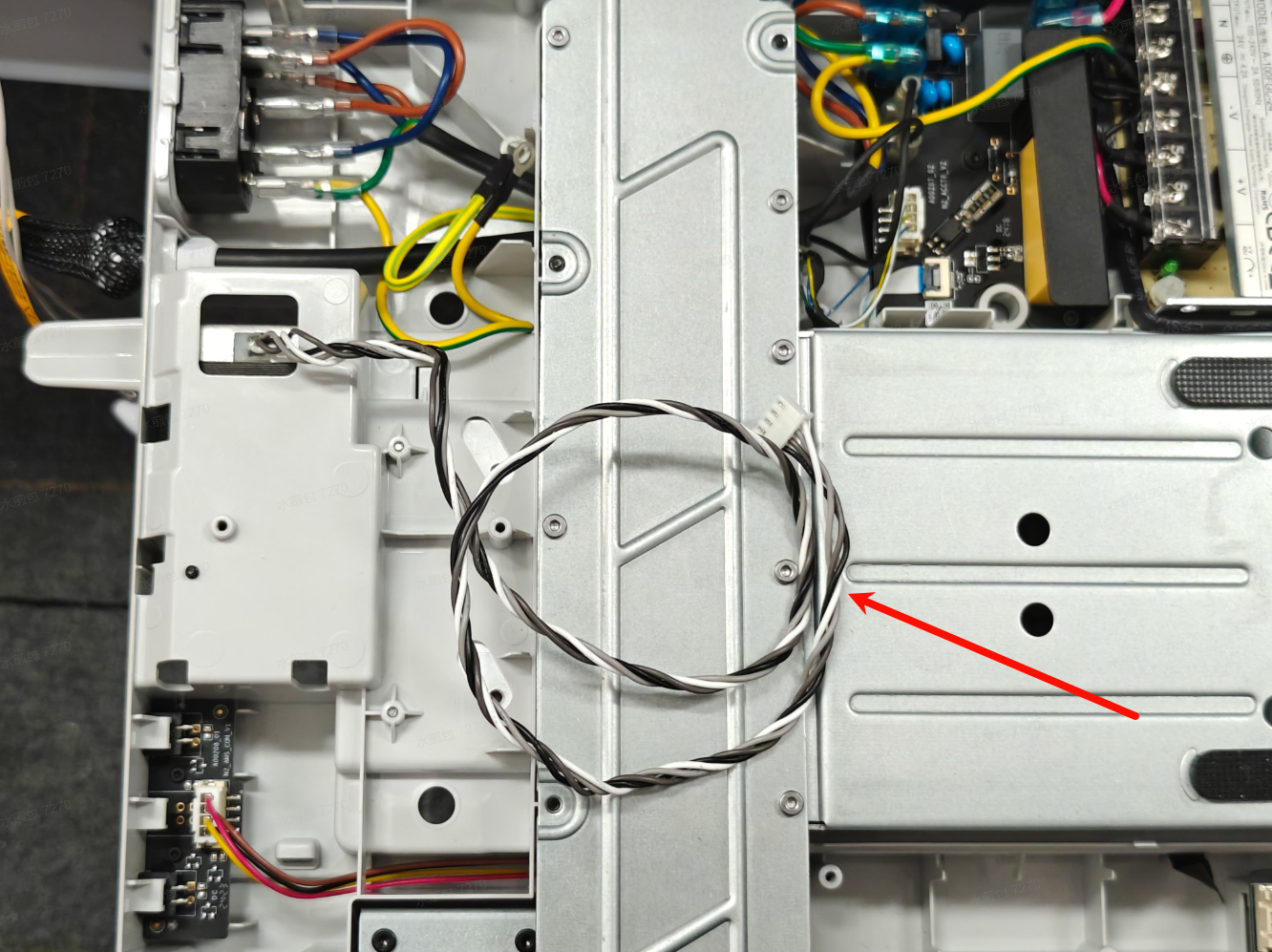

Quitá los dos tornillos que fijan el cable de tierra (modelo M3-6). Después, sacá el tornillo de fijación del disipador y el conector del cable del motor Y.
Una vez que saques el conector, retirá los cables de la canaleta guía para poder sacar todo el conjunto del eje Y en el paso que sigue.
5. Sacá la cama caliente y la placa de cobertura del eje Y
Poné la A1 sobre una superficie plana y subí el eje X hasta arriba de todo. Mové la cama hacia adelante y sacá la tapa del eje Y.
Antes de sacar la cama, usá la llave Allen H2.0 para quitar las 4 fundas de silicona blanda. Después, aflojá los 4 tornillos (M3-6) que fijan la cama, sacala de la base y apoyala en el escritorio.
Nota: La versión más nueva de la cama ya no trae los topes de goma blanda.
6. Retirá el conjunto de la guía lineal del eje Y
Primero, mové el carro del eje Y hacia el frente para sacar los 8 tornillos marcados en rojo y los 2 en verde. Después, llevá la polea hacia el fondo y sacá los 2 tornillos verdes del frente. Los rojos son M3-23 y los verdes BT3-23.
Por último, sacá los tornillos de fijación del motor trasero. Ahí ya podés retirar todo el conjunto.
Nota: En algunas versiones, la guía lineal y la base pueden estar pegadas. Si es así, limpiá los restos de pegamento antes de sacarlas.
Instalar el conjunto nuevo
1. Colocá el nuevo conjunto de guía lineal
Pasá el cable del motor Y desde abajo. Insertá una sección del tensor en la base y después instalá el extremo del motor. Una vez puesto, ajustá primero el tornillo negro en la posición del motor para confirmar que quedó bien calzado.
Instalá los cuatro tornillos verdes en los extremos y después los ocho rojos en el medio. Asegurate de que el marco de la impresora esté bien puesto antes de este paso, ya que los tornillos rojos van fijados ahí.
2. Conectá el cable del motor y los tornillos de abajo
Pasá el cable del motor Y por la canaleta inferior. Poné los dos tornillos del cable de tierra (M3-6), conectá el motor y ajustá los tornillos del disipador.
3. Poné la tapa inferior
Ya podés volver a poner la tapa inferior. Fijate bien en la posición del soporte del cable del motor; que la tapa no lo pise antes de conectar todo. Ajustá los 16 tornillos (BT3-8). Acordate de que son autorroscantes: no los aprietes a lo loco.
4. Instalá el soporte de cables y conectalos
Alineá el soporte con cuidado y empujalo hacia abajo, asegurándote de que el cable USB esté bien apoyado contra el marco. Ajustá el tornillo (BT3-27) para que quede firme, pero sin pasarte de rosca porque el marco es de plástico.
Volvé a conectar los cables de la cámara, el motor X y el motor Z. ¡Listo el montaje!
5. Reinstalá la cama caliente y la tapa del eje Y
Alineá el marco metálico de la cama con los dos soportes del eje Y. Poné los cuatro tornillos (M3-6) y volvé a colocar las fundas de silicona que sacaste antes.
Nota: La versión actualizada de la cama solo tiene un agujero para tornillo para evitar errores en la instalación.
Llevá la cama hacia adelante de todo, pasá la tapa del eje Y por debajo y empujala hacia el frente. Calzá las trabas y dejala fija en su lugar.
Calibración de la impresora
Para que el cambio de piezas no afecte la calidad, tenés que volver a calibrar la máquina antes de mandar a imprimir cualquier cosa. Hacé el proceso completo desde el menú de la impresora.
Notas finales
Esperamos que esta guía te haya servido para dejar tu A1 impecable. Si el problema sigue, no dudes en mandar un ticket técnico. ¡Gracias por el aguante y por cuidar tu impresora!
