En esta guía te explicamos detalladamente cómo realizar el reemplazo del motor del extruder de tu impresora. Seguí los pasos con cuidado para asegurar un mantenimiento exitoso y que tu equipo siga funcionando en perfectas condiciones.

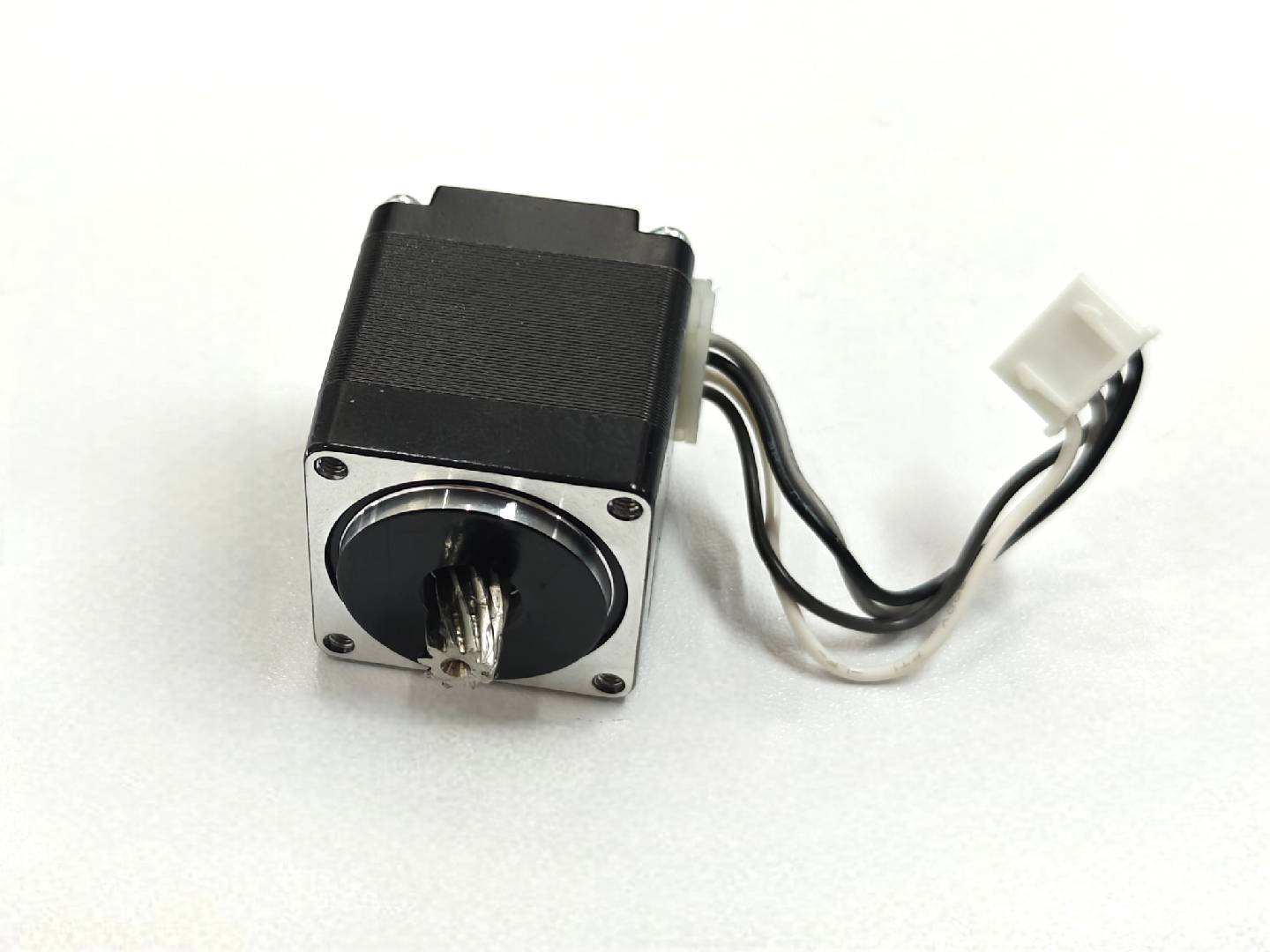

Motor del extruder
En este manual, vamos a mostrarte el proceso paso a paso para cambiar el motor del extruder en la serie A1.
Modelos de impresora compatibles
A1, A1 mini
¿Cuándo usarla?
- Bloqueo del motor o pérdida de pasos (step loss).
- La extrusión presenta fluctuaciones significativas.
- Recomendación del Soporte Técnico de Bambu Lab.
Advertencia de seguridad
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el trabajo en la electrónica o los cables del toolhead. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo vos también.
Durante el mantenimiento, es posible que tengas que desarmar piezas como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora está encendida. Por eso, desenchufá el equipo antes de empezar. Si tenés dudas, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- Tiempo estimado: 25 minutos
Cómo sacar el motor del extruder viejo

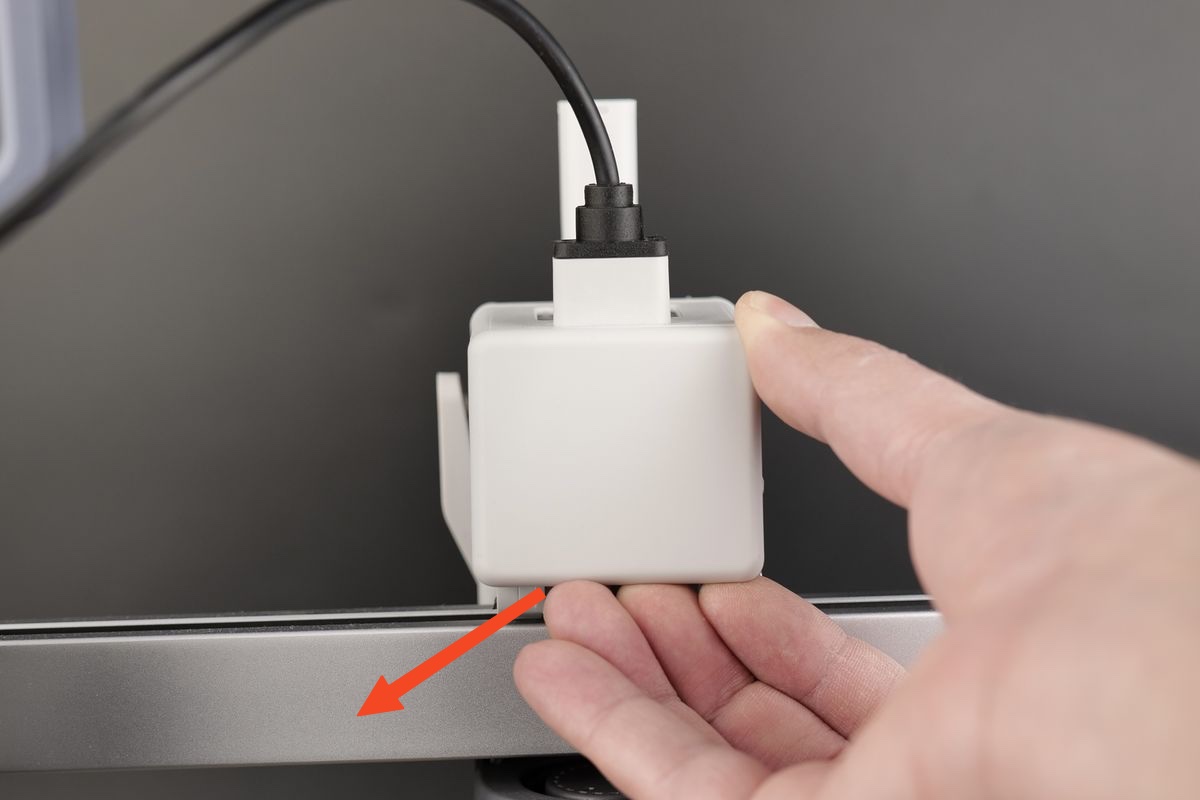

1. Sacá la tapa trasera del toolhead
Enganchá con cuidado la traba que está en la parte de abajo de la tapa trasera, como se ve en la imagen, y tirá suavemente hacia atrás para abrirla.

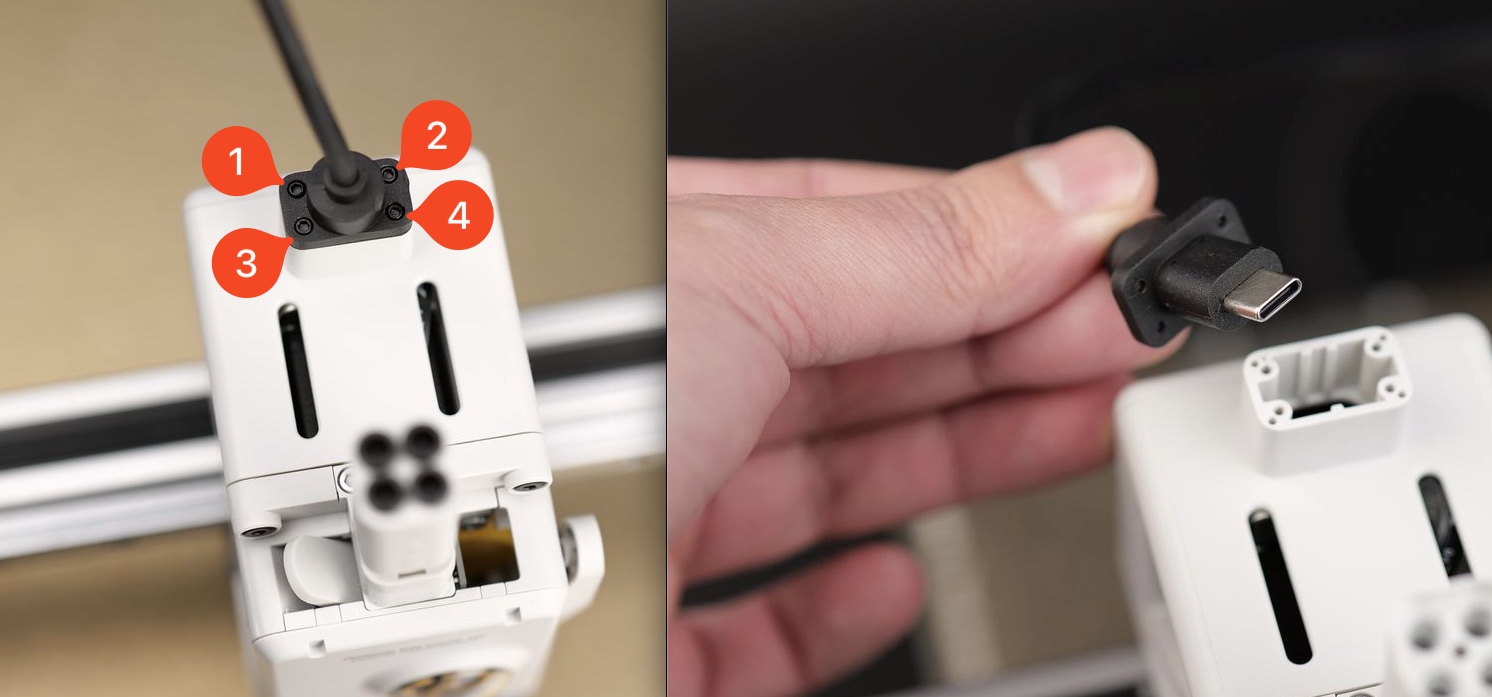

2. Desconectá el cable USB-C
Usá una llave Allen H1.5 para sacar los cuatro tornillos que sujetan el cable USB-C en el toolhead de la A1 y después tirá del cable hacia arriba para sacarlo.

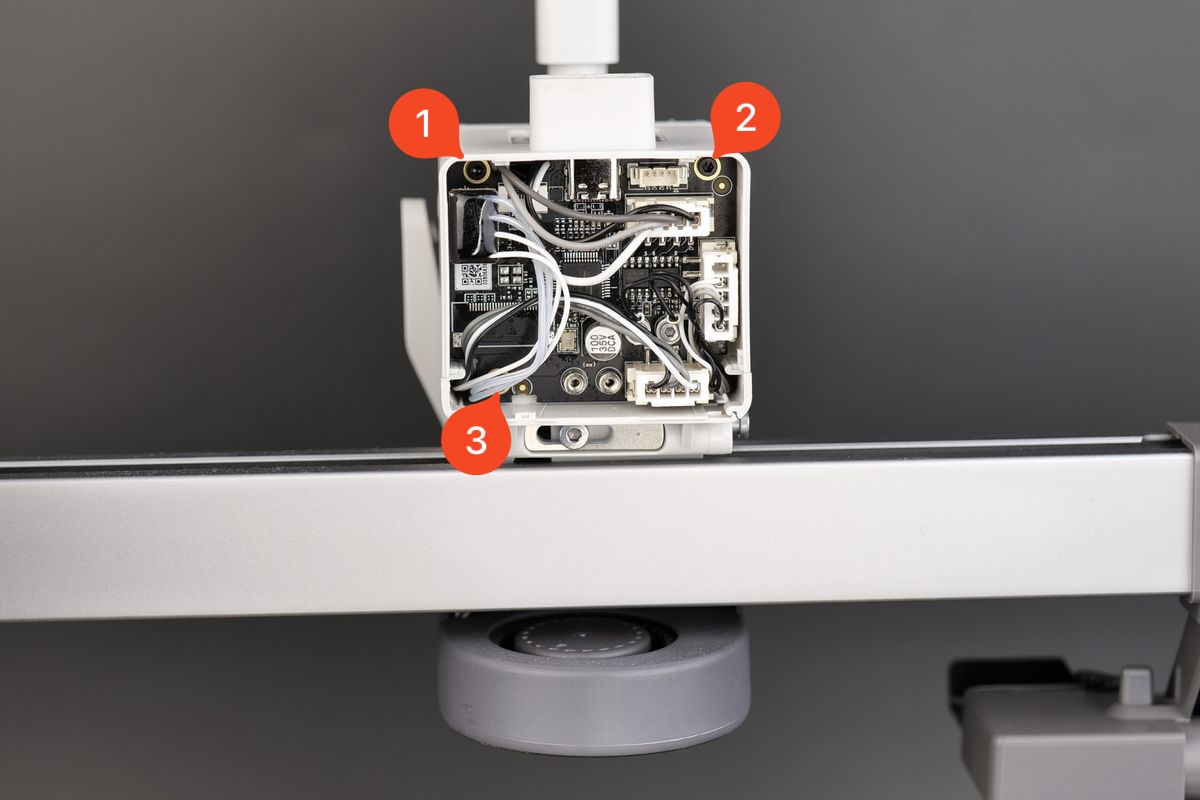

3. Sacá los tornillos de la TH Board
Retirá los tres tornillos negros que mantienen la TH Board en su lugar.

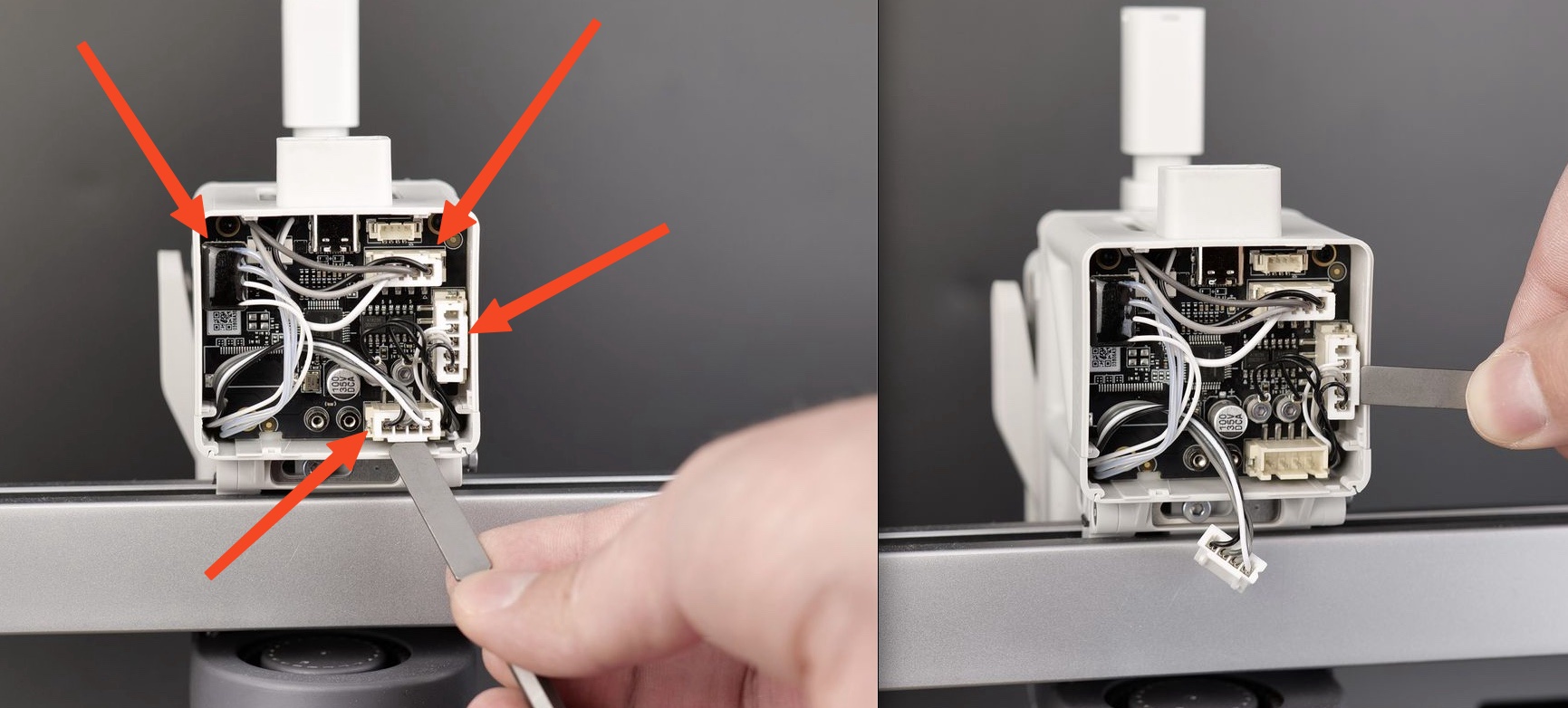

4. Desconectá los cables
Ahora, desconectá los cuatro cables unidos a la TH Board. Sacalos con cuidado tirando siempre del conector; evitá tirar de los cables directamente. Te recomendamos usar una herramienta plana para hacer palanca despacito y no romper nada.

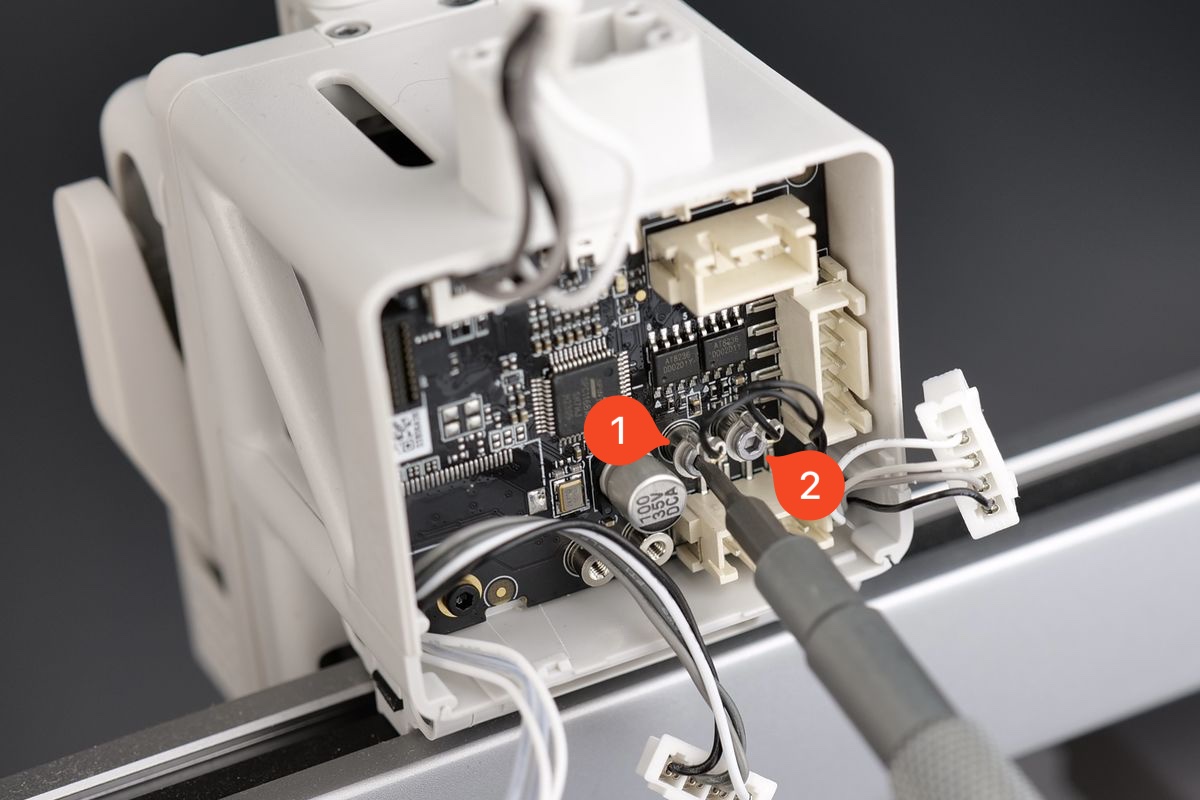

No te olvides de sacar también las eddy current coils (bobinas) que están sujetas con dos tornillos.

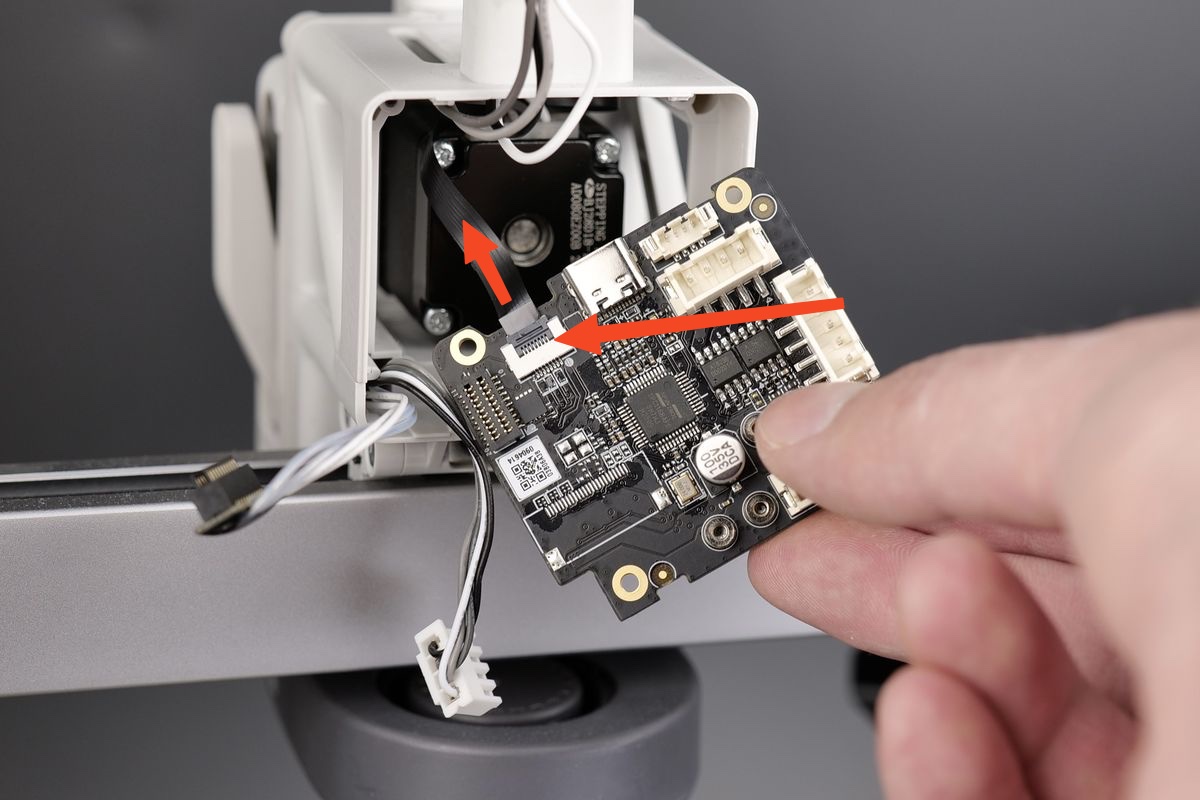

5. Sacá la TH Board
Ya podés retirar la TH Board de la carcasa plástica. Tené mucho cuidado al sacarla, porque tenés que desconectar con delicadeza el cable FPC del sensor de filamento.
Tirá despacio y bien derecho hacia arriba. No sacudas el cable cinta (ribbon cable) porque se puede dañar. Si lo rompés, vas a tener que pedir un repuesto.

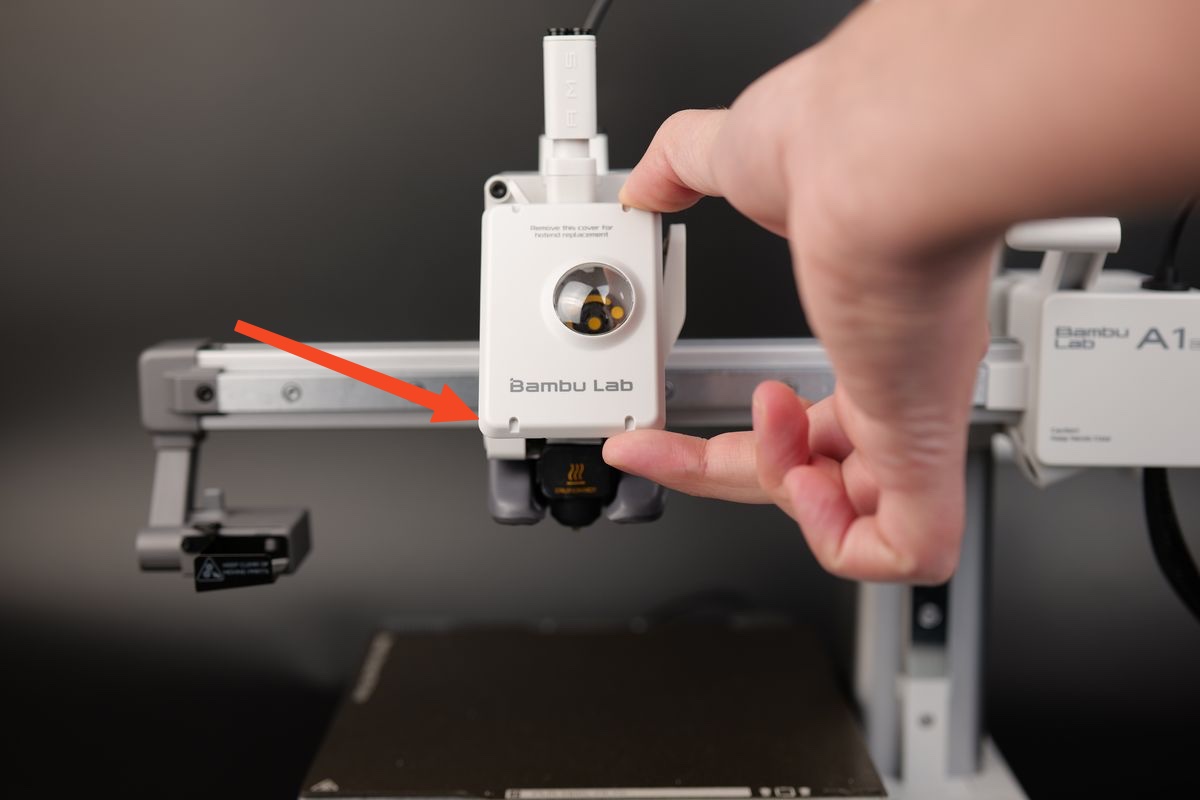

6. Sacá la tapa frontal del toolhead
Agarrá la base de la tapa frontal y tirá suavemente hacia vos para soltar los clips que la sujetan.

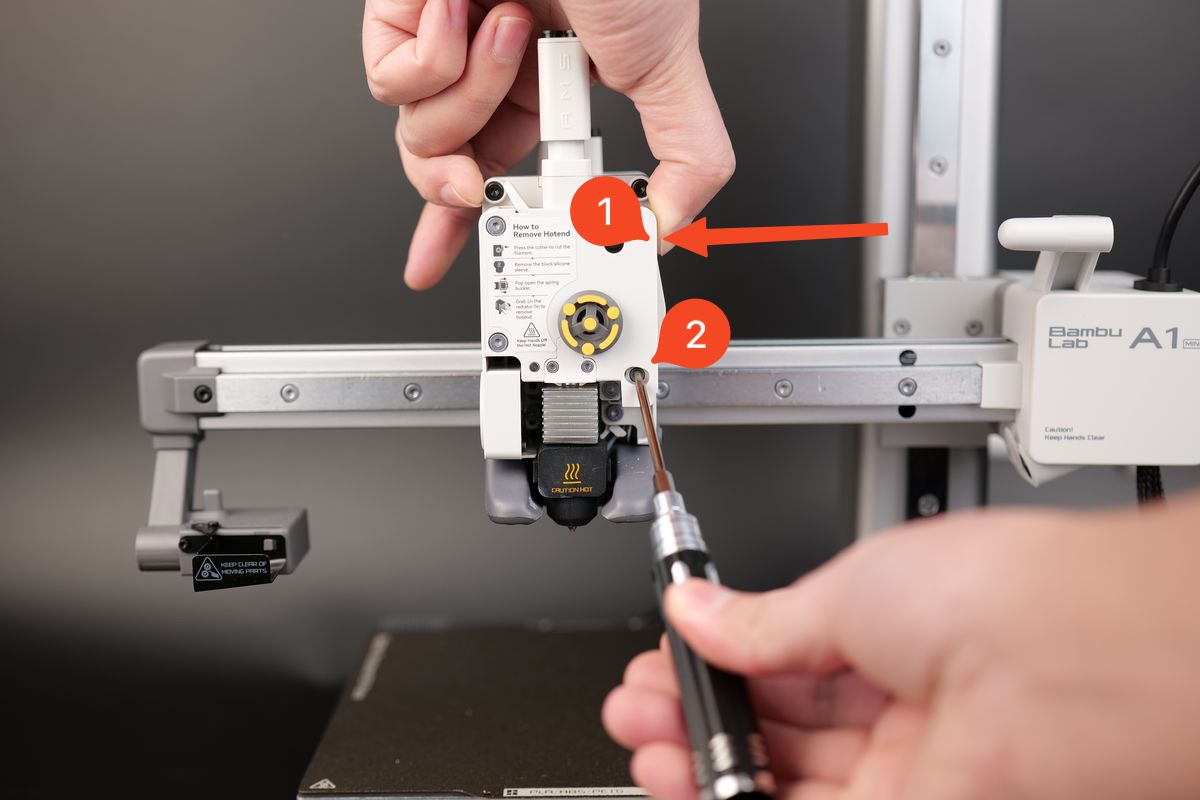

7. Soltá la palanca del filament cutter
Mantené presionado el filament cutter para poder sacar más fácil el único tornillo que lo sujeta. No sueltes la palanca hasta que el tornillo esté afuera del todo, y después liberala suavemente.

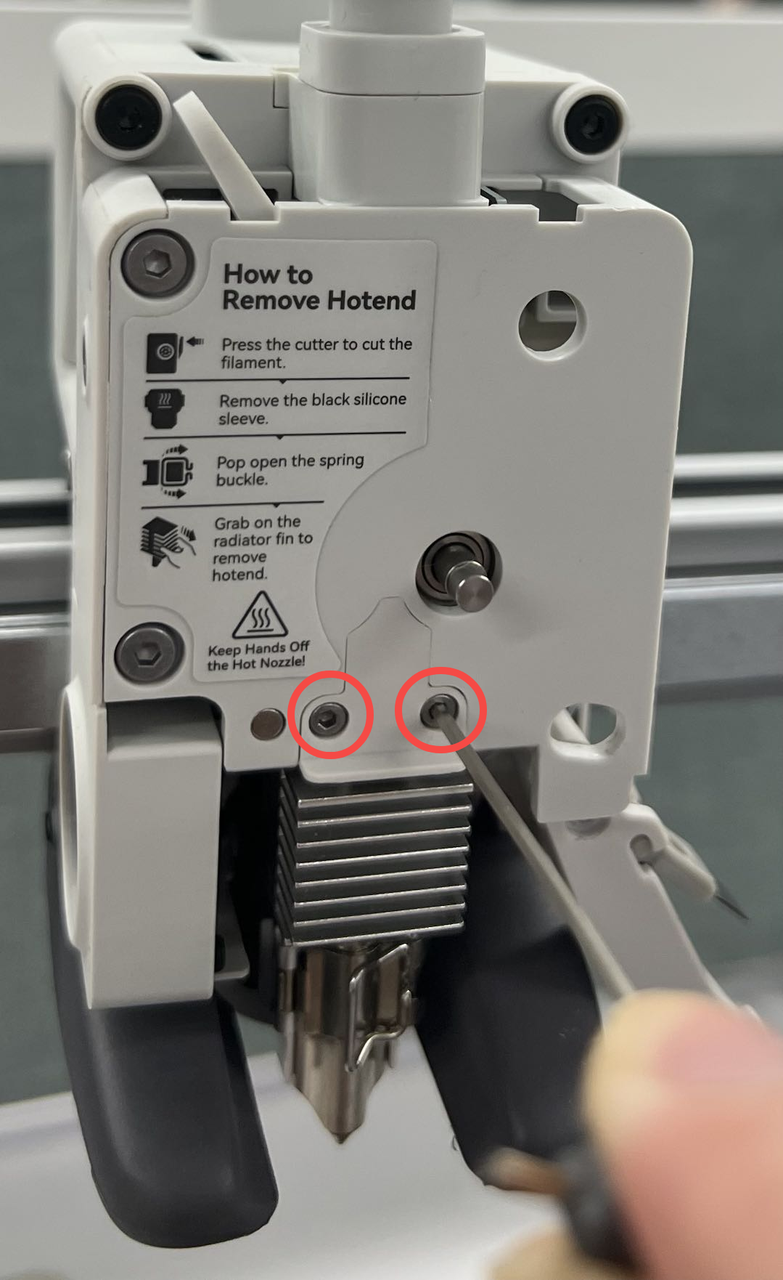

8. Sacá el bloque de presión del extruder (Extruder Pressure Block)

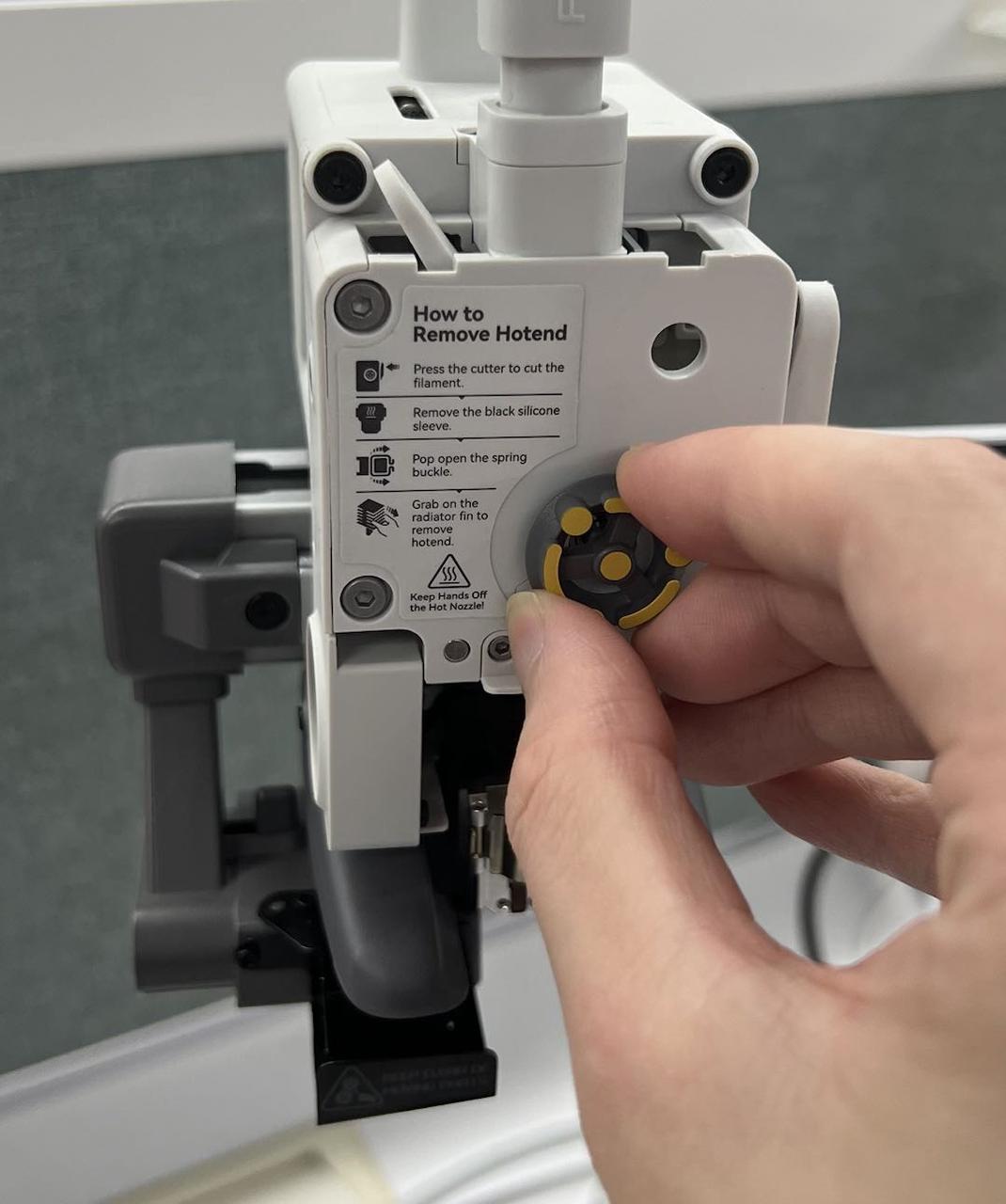

Retirá la rueda giratoria. Sacá el bloque de presión usando una llave Allen H1.5 para desatornillar los dos tornillos.

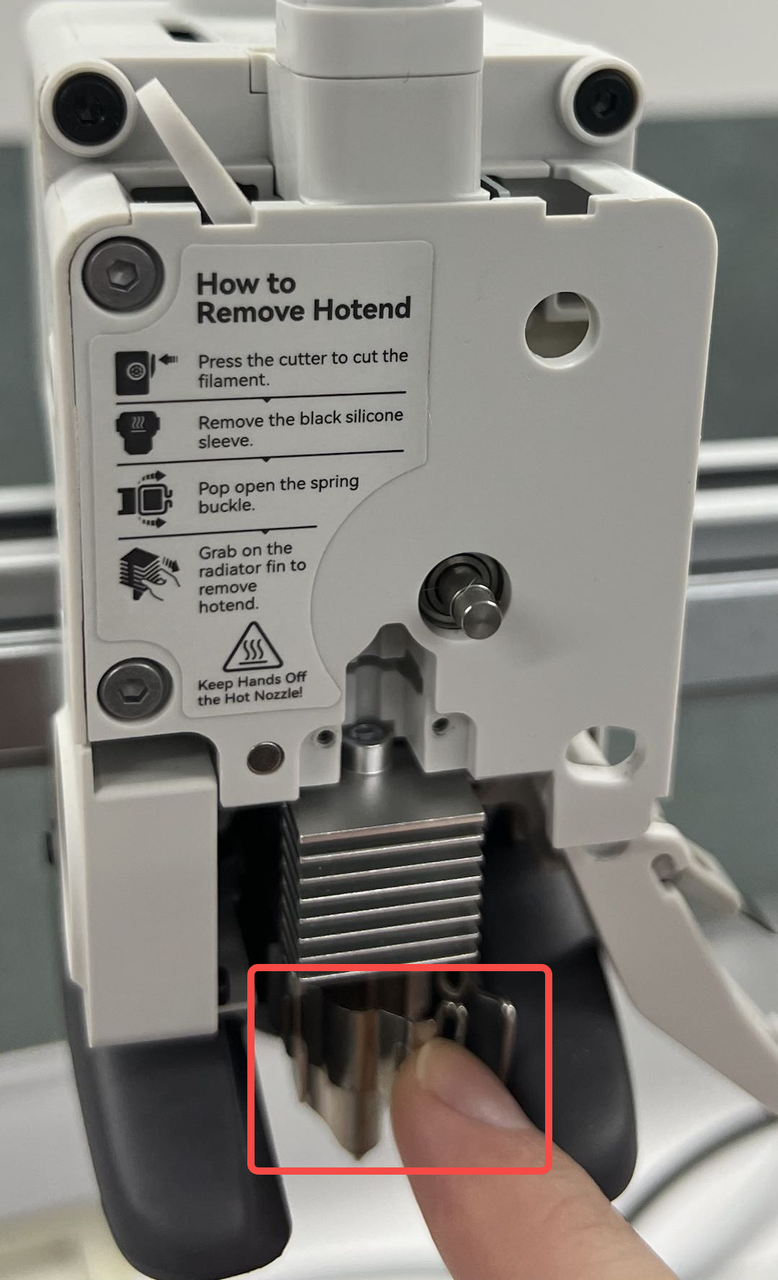

9. Sacá el conjunto del nozzle
Retirá la funda de silicona (silicone sock) del hotend, soltá el clip y sacá el conjunto del nozzle.
10. Sacá el conjunto del filament hub
Usá una llave Allen H2.0 para sacar los dos tornillos y retirá el filament hub. Fijate de no dañar el cable FPC negro. Podés apoyarlo arriba del toolhead como se muestra en la foto.
11. Sacá la tapa frontal del extruder
Primero sacá los cuatro tornillos de seguridad del frente. Después aflojá el tornillo lateral (no lo saques del todo para que no se caiga la arandela elástica interna) y ahí ya podés retirar la tapa frontal.
12. Sacá el gear del extruder
Una vez que sacaste la tapa, retirá completamente el tornillo lateral, la arandela y el resorte. Después ya podés sacar el gear del extruder.
13. Sacá el motor del extruder
Retirá los cuatro tornillos que fijan el motor frontal. En este punto, ya podés sacar el motor por la parte de atrás.
Cómo instalar el motor del extruder nuevo
1. Fijá el motor del extruder
Primero, tenés que meter el motor desde la parte trasera del toolhead. Usá 4 tornillos M2.5*5 desde el frente para dejarlo firme.
Nota: Asegurate de que la salida del cable del motor quede mirando hacia arriba.
2. Instalá el gear del extruder
Instalá el gear amarillo en el rodamiento y después poné el soporte de la rueda conducida. Al mismo tiempo, colocá la arandela y el resorte, y poné el tornillo.
Nota: Los tornillos laterales son de tipo M3*11. No los ajustes a fondo todavía, porque si no te va a costar poner la tapa frontal.
Nota: Asegurate de que los resortes y juntas estén bien puestos; si no, el extruder puede no agarrar bien el filamento y vas a tener problemas de extrusión.
3. Instalá la tapa frontal del extruder
Poné los 4 tornillos de fijación en la tapa frontal y ajustá los tornillos laterales. Los tornillos de la tapa son modelo BT2.3*7.
4. Instalá el conjunto del filament hub
Colocá el filament hub fijándote que el cable FPC negro no quede doblado y calce bien en su lugar. Después, ajustá los 2 tornillos (modelo BT2.6*5).
5. Instalá el conjunto del nozzle y la funda de silicona
Poné el conjunto del nozzle en el bloque calefactor del hotend, trabalo con el clip y poné la funda de silicona. Después de instalarlo, chequeá que haya quedado bien derecho.
6. Trabá la palanca del filament cutter
Alineá la cuchilla con el agujero del extruder. Presioná la palanca y mantenela mientras volvés a poner el tornillo. No lo ajustes de más para no barrer la rosca del plástico.
7. Instalá la tapa frontal del toolhead
Alineá los clips en la parte de arriba y empujá suavemente la parte de abajo hasta que escuches el "clic".
8. Conectá la TH Board
Abrí el clip de la TH Board para el cable cinta, metelo con cuidado y cerrá el clip. Acomodá bien los cables...
Verificar que todo funcione
- La temperatura del hotend marca 0: Revisá que los cables del hotend estén bien conectados.
- El hotend no calienta: Chequeá los conectores y la placa TH.
- La impresora no hace el homing correctamente: Revisá que no haya cables sueltos molestando el movimiento.
- El sensor de filamento no funciona: Verificá que el cable FPC esté bien puesto y no esté dañado.
Calibración: Después de esta operación, te recomendamos hacer una calibración completa desde el menú de la impresora para asegurar que todo esté perfecto.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
