En esta guía te explicamos cómo desarmar y limpiar el Filament Hub del AMS lite para que el sistema de alimentación de filamento funcione impecable. Es un proceso clave para resolver problemas de carga y asegurar impresiones multi-material sin interrupciones.

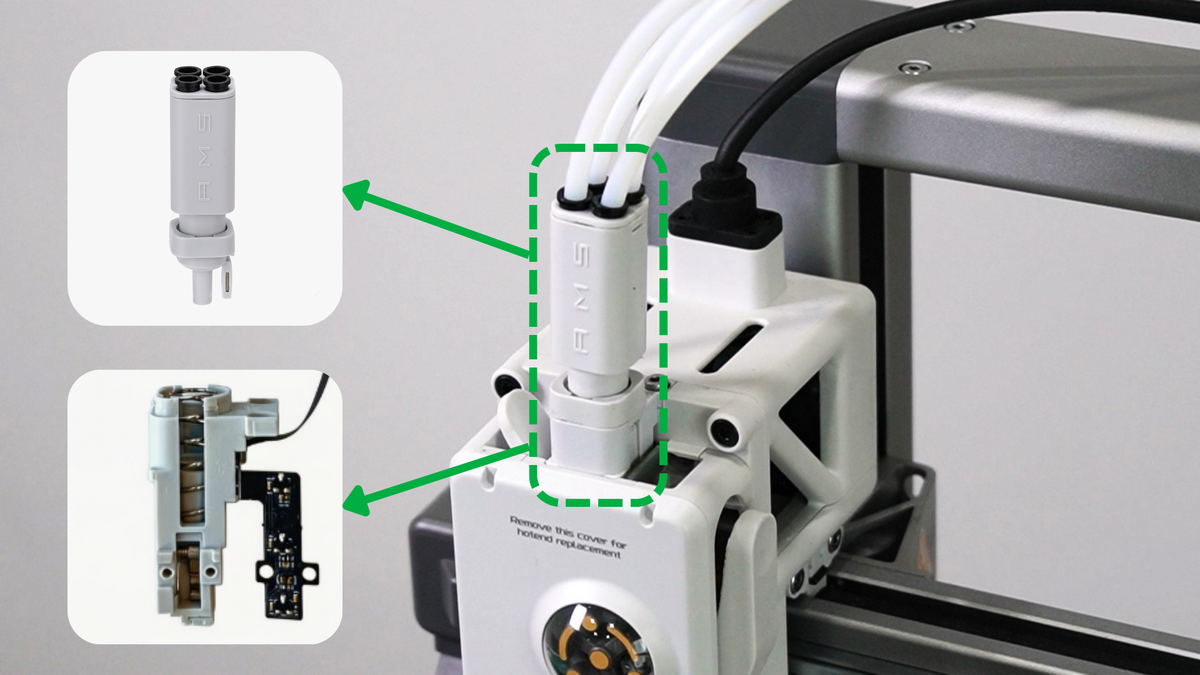

Filament Hub del AMS lite y base del sensor de filamento
Filament Hub del AMS lite: Una pieza fundamental para que el cambio de filamento sea confiable en impresiones multi-material. Un extremo se conecta a 4 tubos PTFE (hasta 4 filamentos), mientras que el otro va al tope del extruder para alimentar el material.
Base del sensor de filamento: Se usa para montar y fijar el sensor de filamento, y también para asegurar el conjunto del Filament Hub.
Cuándo usar esta guía
Seguí estos pasos para inspeccionar y limpiar el Filament Hub si te encontrás con alguno de los siguientes escenarios:
- Resistencia al cargar manualmente: Sentís una obstrucción importante cuando empujás el filamento a mano hacia el hub.

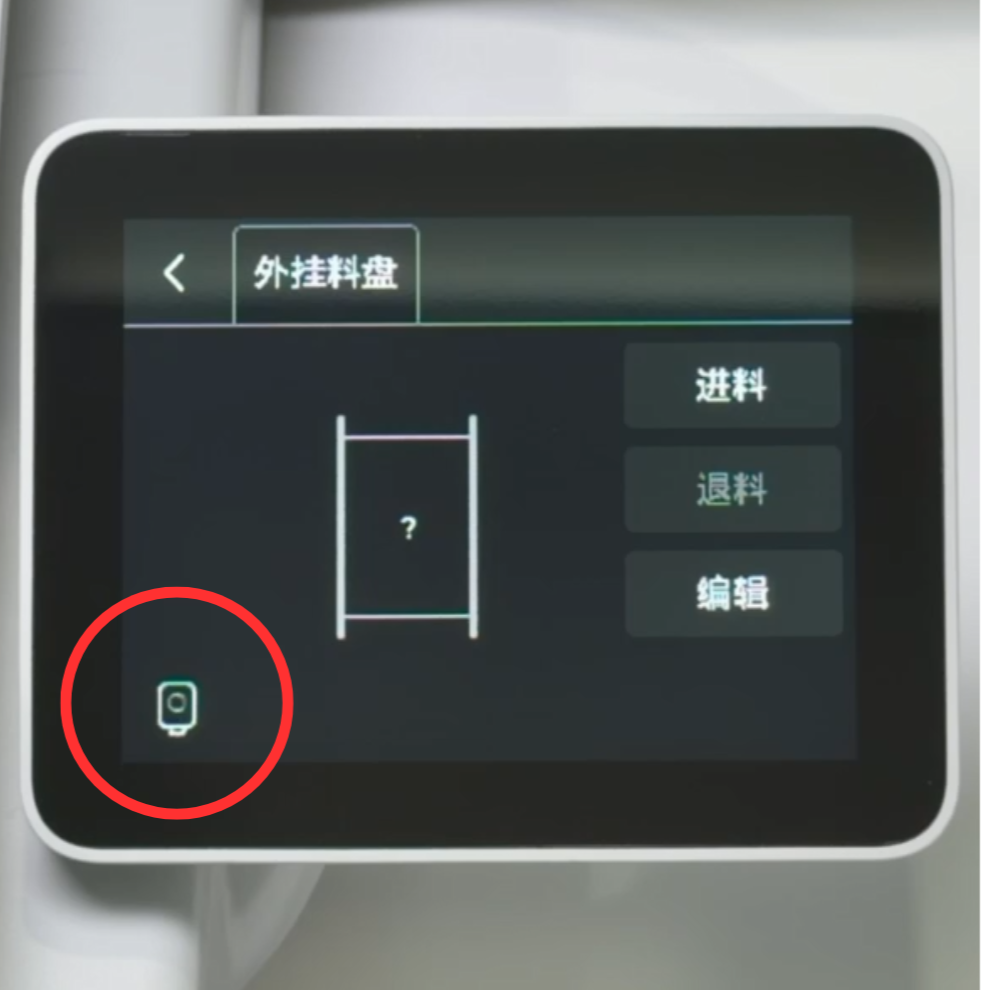

- Falla de carga del AMS: Al cargar desde el AMS, ves que el filamento llega al hub pero la impresora tira el error "Unable to feed filament into the extruder". Además, el sensor de filamento no se activa (no aparece el punto verde en el icono del cabezal).

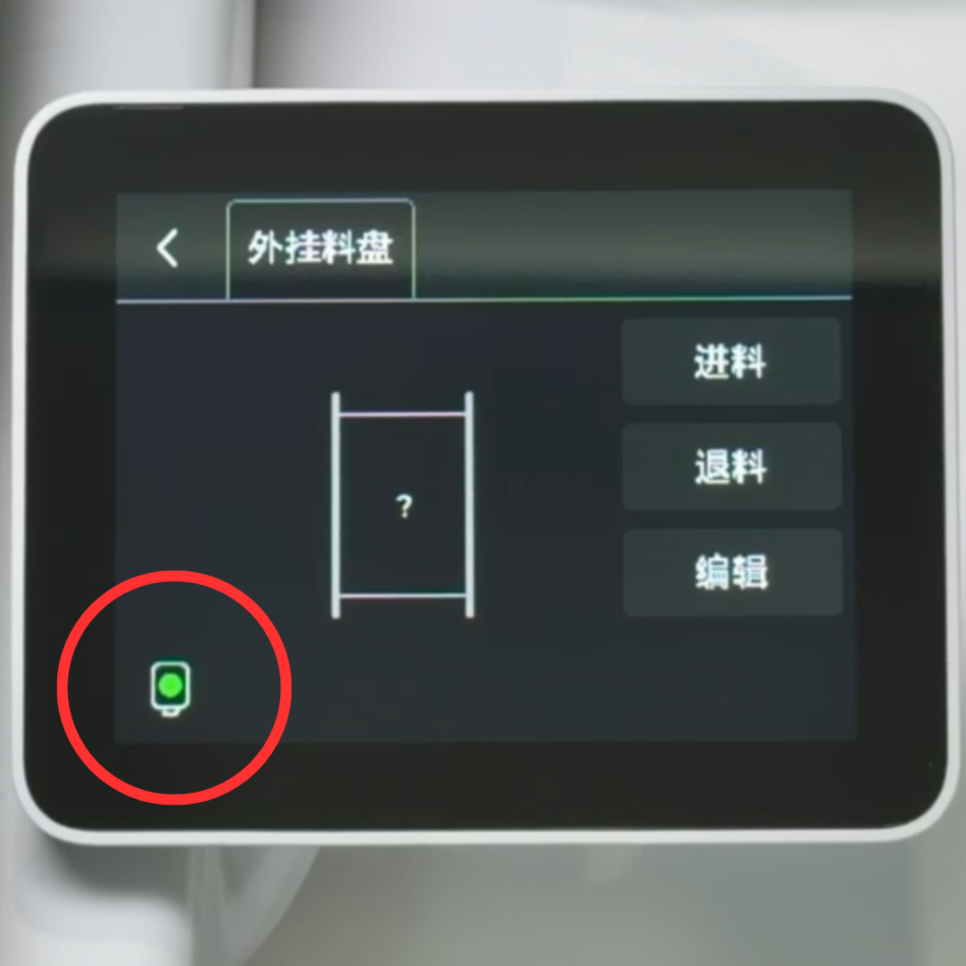

- Falso positivo del sensor: El icono del cabezal muestra un punto verde constante aunque no haya filamento cargado.
Estos síntomas suelen indicar que hay restos de filamento trabados adentro del hub, obstruyendo el camino. En ese caso, hace falta desarmarlo.
💡 Verificación previa y preparación

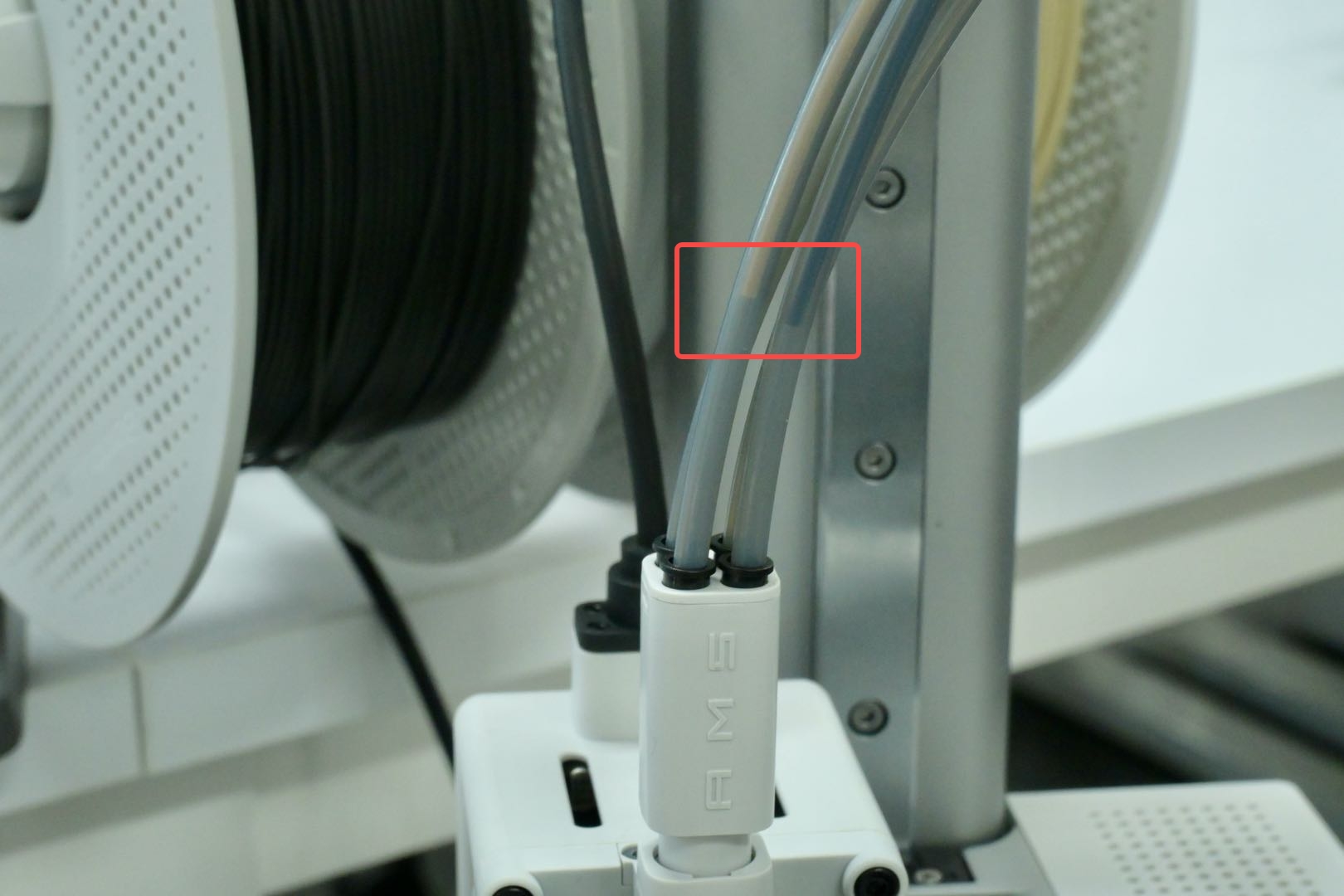

Nota: Asegurate de que todos los filamentos en los tubos PTFE estén fuera del hub antes de empezar a desarmar.
Si tenés varios filamentos insertados, hacé lo siguiente:
- Reset: Eyectá todos los filamentos fuera del hub y reiniciá la impresora.

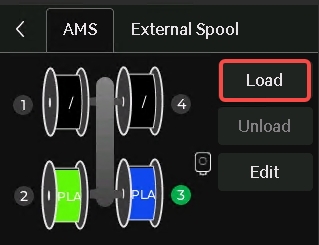

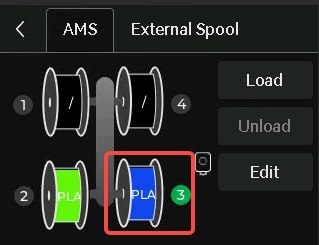

- Prueba de carga: En la interfaz del AMS, seleccioná el slot que quieras probar y dale a Load.
Si carga bien, el hub está despejado y no tenés que hacer nada más. Si falla, seguí con las instrucciones de abajo.
Herramientas y materiales necesarios
- Llaves Allen H1.5 y H2.0
- Pinzas planas (Tweezers)
Guía de operación
Desarmar y limpiar el Filament Hub del AMS lite

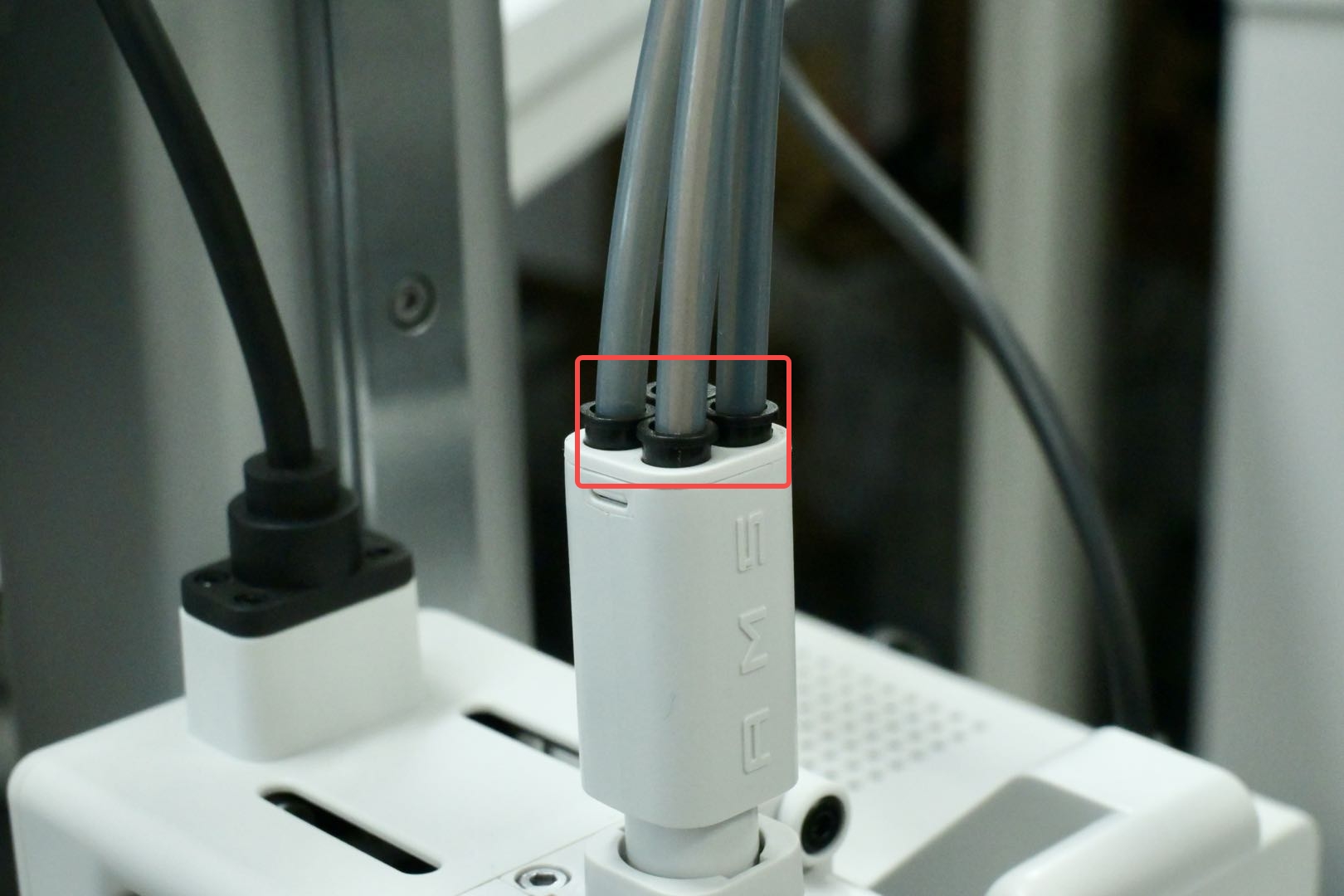

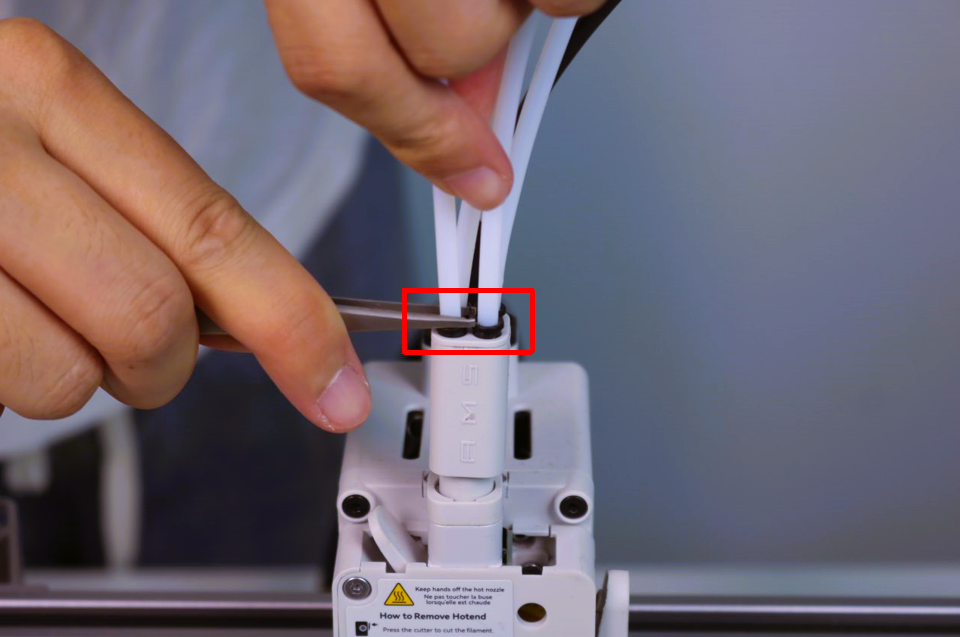

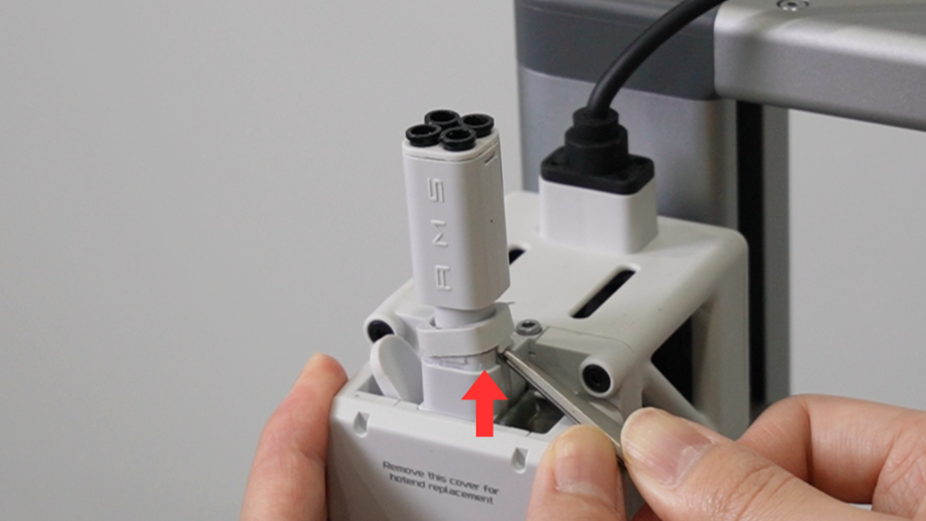

Paso 1. Sacá el Filament Hub: Usá las tweezers para presionar la parte negra y tirar del tubo PTFE hacia afuera. Hacé palanca suavemente en la tapa del hub con una llave y retirá la unidad interna.

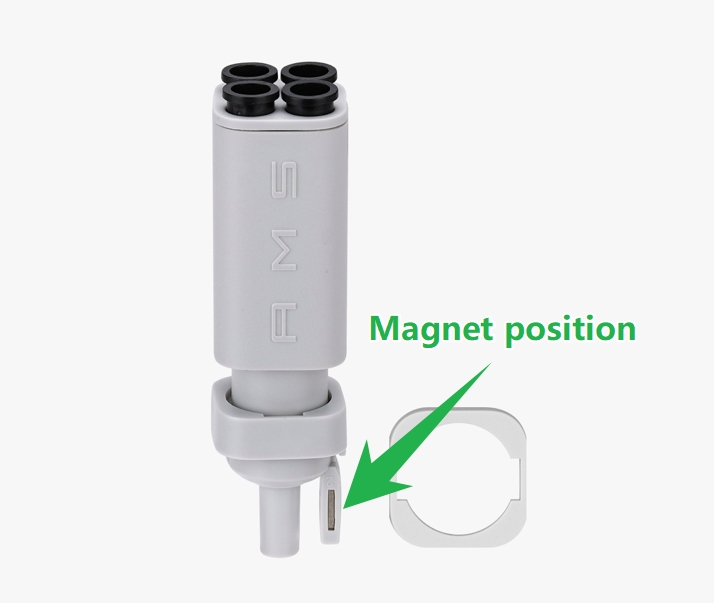

Aviso: La base del sensor tiene grasa amortiguadora. Al sacar el conjunto de cinco vías, tené cuidado de no dañar la estructura que tiene el imán en la parte de arriba. Este imán labura con el sensor de filamento; si se pierde, la detección no va a andar.

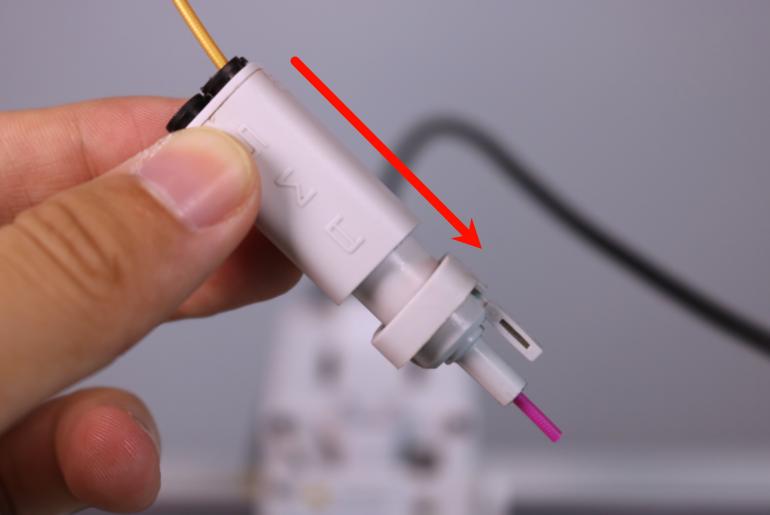

Paso 2. Destrabá el hub con filamento: Sacá el tubo PTFE del conector que tiene el pedazo roto adentro. Meté un trozo de filamento nuevo por la junta del tubo y tratá de empujar el resto hacia afuera por la salida del hub.

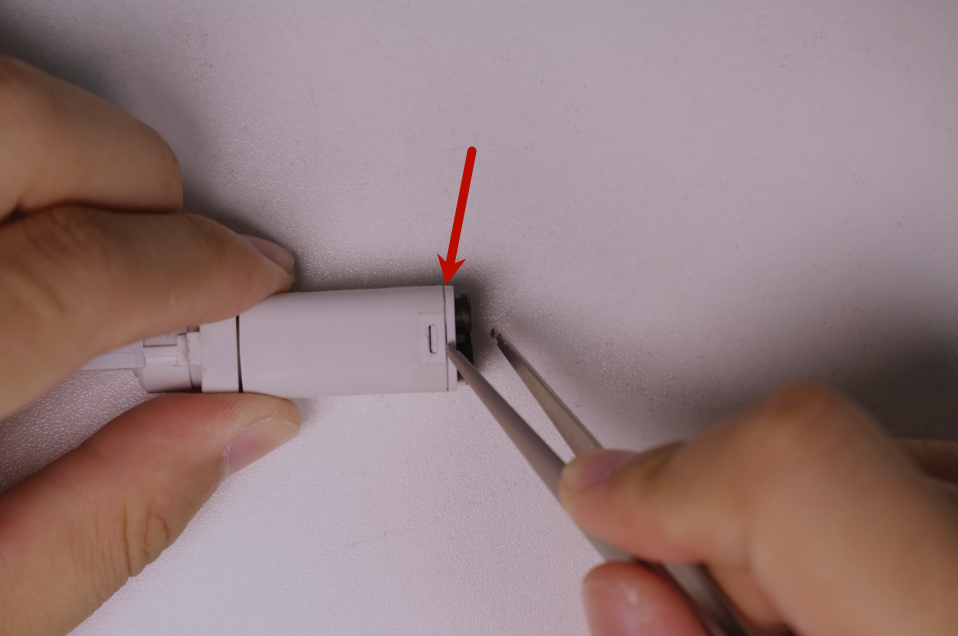

Paso 3. Desarmá el Filament Hub: Si no podés sacar los restos normalmente, hay que desarmarlo. Para que no salten las piezas chicas, te conviene hacerlo con los tubos PTFE conectados. Usá las tweezers para hacer palanca en las trabas de los costados y soltá la tapa de los conectores.
Paso 4. Limpieza interna: Sacá los accesorios de adentro. Si hay algo trabado, usá otro pedazo de filamento para empujarlo en dirección contraria desde la salida del hub.
Desarmar e inspeccionar la base
Paso 1. Sacá la base: Usá la llave H2.0 para sacar los 2 tornillos de arriba y retirá la base.
Paso 2. Sacá el sensor de filamento: Usá la llave H1.5 para sacar los 2 tornillos del sensor.
Paso 3. Revisá el brazo: Meté un filamento y fijate si el brazo se mueve bien y si vuelve solo a su lugar cuando lo sacás.
Paso 4. Revisá la salida: Fijate si la salida está gastada o tiene alguna muesca.
Paso 5. Reinstalá el sensor: Poné el sensor en su lugar y volvé a poner los 2 tornillos con la llave H1.5. Después, poné la base en su posición original y ajustá los 2 tornillos de arriba con la llave H2.0. Si sobran cables, acomodalos con cuidado en la cámara de extrusión.
Prendé la impresora, andá a la pantalla de Filament y meté un pedazo de filamento. Fijate si aparece el punto verde en el icono del extruder. Cuando lo saqués, el punto tiene que desaparecer.
Guía de armado
Paso 1. Armá el hub: Una vez limpio, poné los accesorios uno por uno adentro del hub. Alineá las tres trabas largas de la tapa (lados y parte de atrás), presioná y trabá todo en su lugar. Si se te salió el resorte, fijate de ponerlo como corresponde según las imágenes.
Paso 2. Instalá el hub: Ponelo en la impresora alineando las trabas y presioná el soporte inferior para que quede fijo.
Notas finales
Esperamos que esta guía te haya servido para dejar todo impecable. Si tenés alguna duda o no te sentís seguro con el proceso, escribile a nuestro equipo de atención al cliente antes de empezar. Estamos para darte una mano.
