En esta guía te vamos a mostrar paso a paso cómo cambiar la Mainboard de tu A1. Es un proceso bastante directo, pero tenés que seguir las instrucciones con cuidado para asegurar que todo quede funcionando bárbaro y sin riesgos.
¿Cuándo hacerlo?
Esta guía se debe usar si la Mainboard de la A1 falla y necesita un reemplazo. Los problemas más comunes causados por la Mainboard son:
- La impresora no enciende.
- La Mainboard está dañada físicamente.
- Lo recomendó el Soporte Técnico de Bambu Lab.
Herramientas y materiales necesarios
- Mainboard de Bambu Lab (Placa controladora principal) para A1
- Llave Allen H2.0
- Llave Allen H1.5
- Destornillador Phillips PH2
Tiempo estimado: 20 minutos
Aviso de Seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o en su electrónica, incluyendo los cables del cabezal. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que deriva en daños eléctricos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora sigue prendida.
Por eso, desenchufá la impresora de la corriente antes de empezar. Así evitás cualquier daño a la electrónica y te asegurás de trabajar de forma segura y efectiva. Si tenés dudas, abrí un ticket en nuestra página de Soporte y te vamos a dar una mano lo antes posible.
Pasos para sacar la Mainboard vieja
1. Poné la impresora de frente

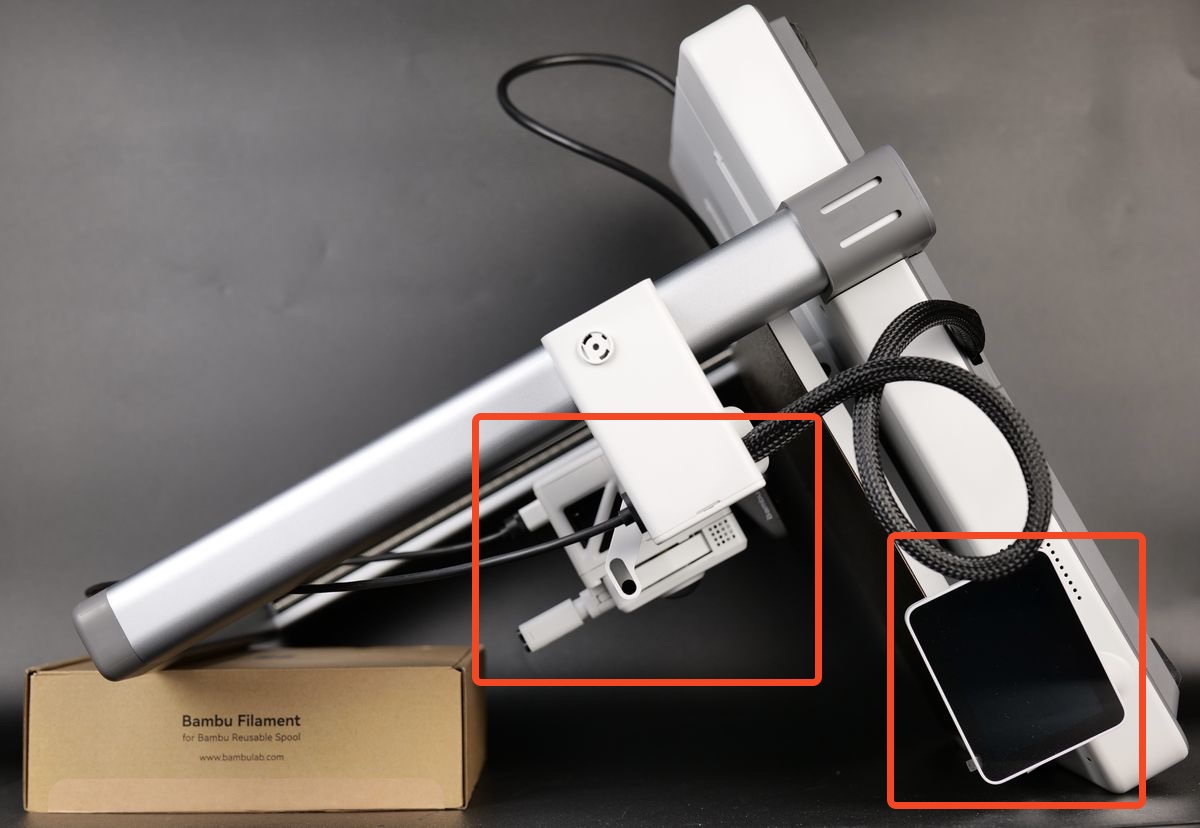

Para llegar fácil a la parte de abajo de la A1, tenés que acostar la impresora sobre su frente. Primero girá la pantalla de costado y después apoyá la impresora con cuidado. Usá una caja de filamento para mantener la parte de arriba levantada y no hacer presión sobre el extruder o la pantalla.
2. Desconectá los cables y sacá el soporte de cables

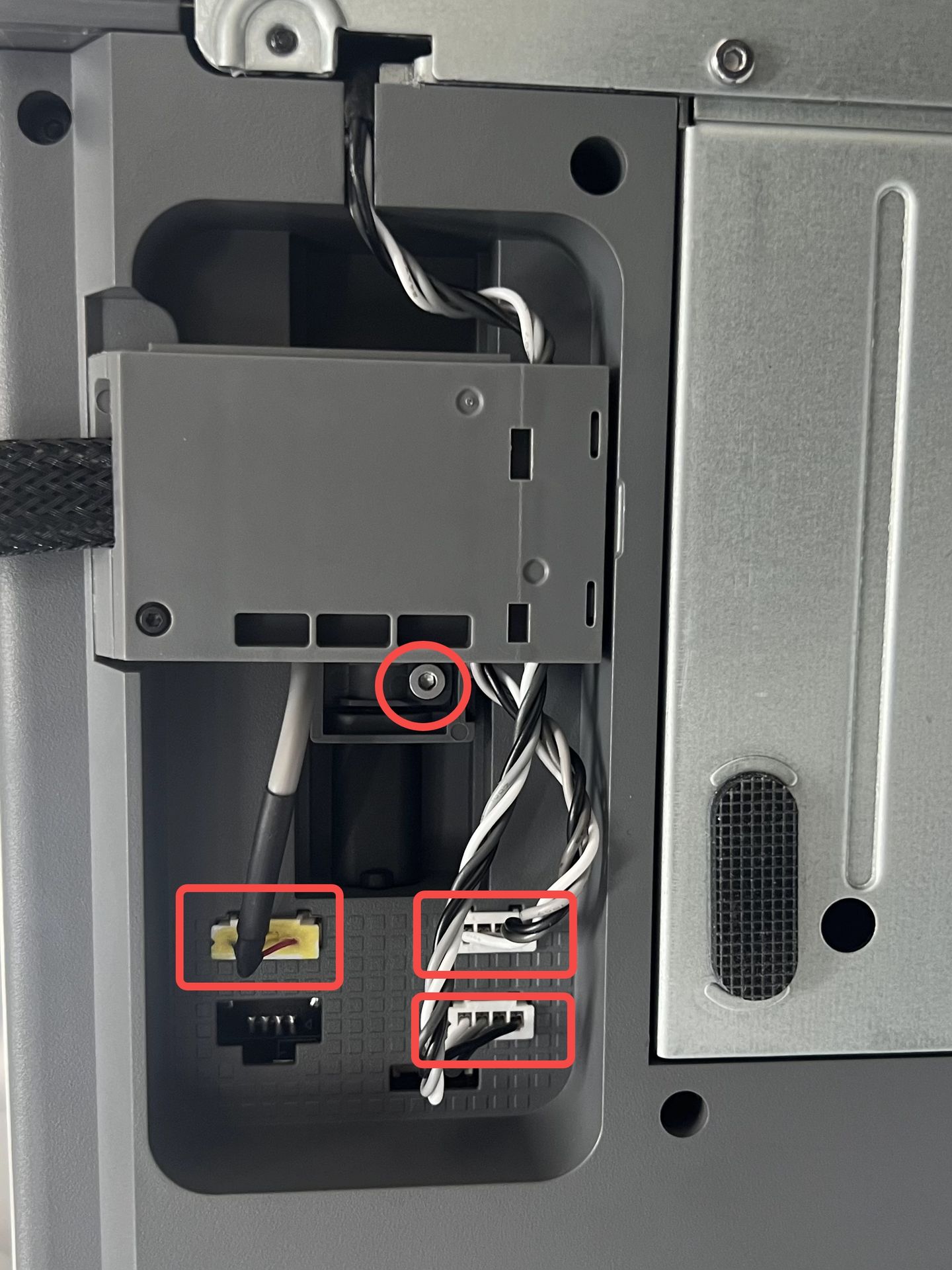

Desconectá los cables de la cámara, del motor del eje X y del motor del eje Z. Aflojá 1 tornillo, empujá el soporte hacia arriba, desconectá el cable USB y retirá el soporte.
3. Sacá la tapa inferior de la impresora
Retirá los 10 tornillos marcados en rojo para sacar la tapa de abajo.
4. Sacá la tarjeta MicroSD
Antes de seguir, no te olvides de sacar la tarjeta MicroSD de la impresora.
5. Desconectá los cinco cables de la placa

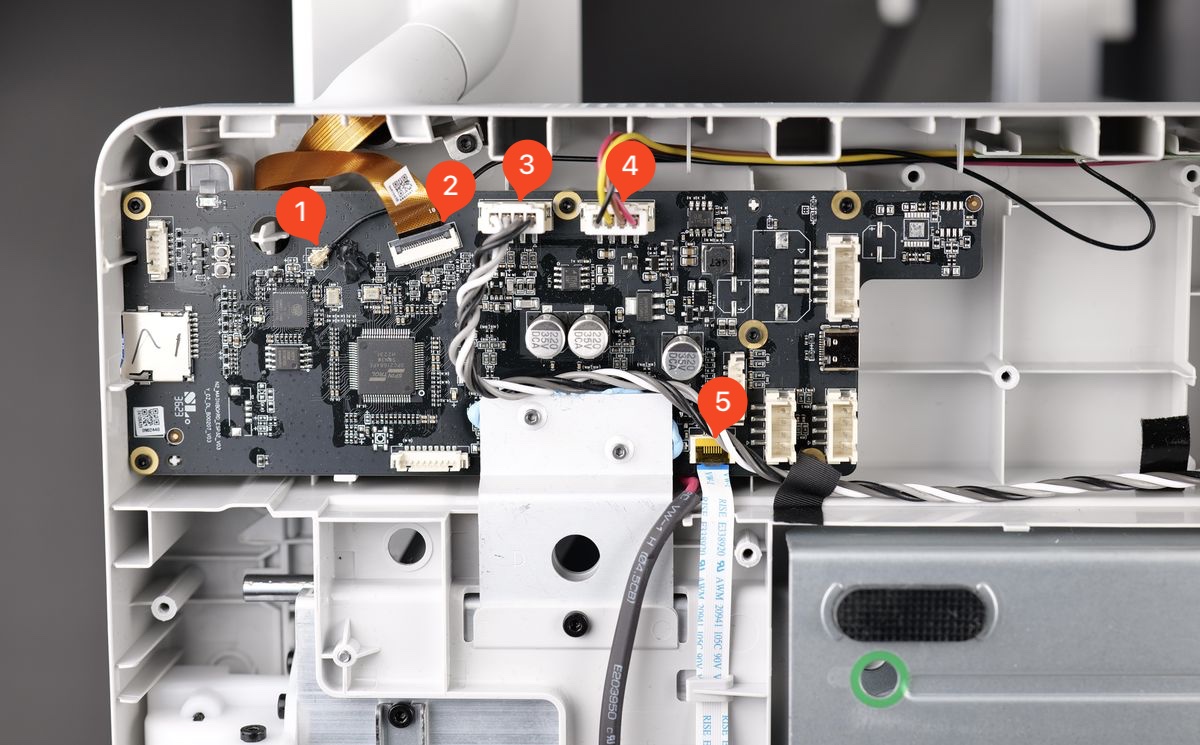

Con mucho cuidado, desconectá los cinco cables que se ven en la placa.
6. Sacá los tornillos de la Mainboard

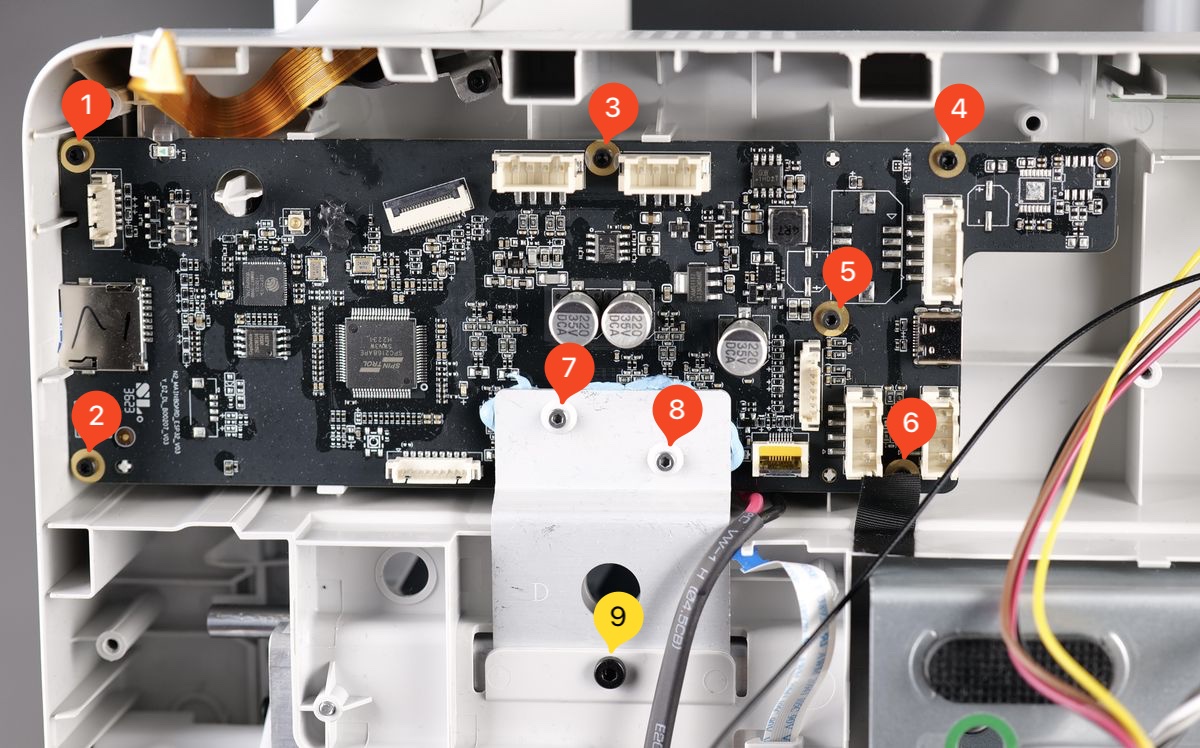

Retirá con cuidado los 9 tornillos que sujetan la placa.
7. Sacá el soporte del disipador

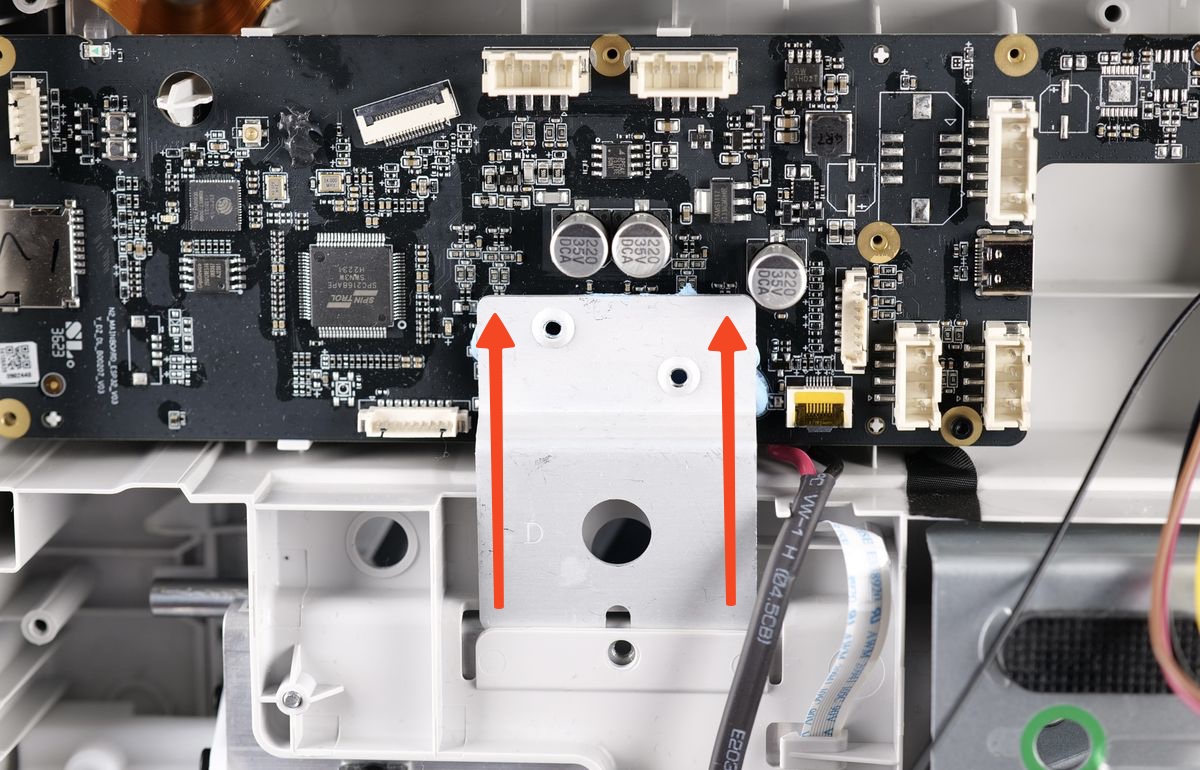

Una vez sin tornillos, ya podés sacar el soporte del disipador. Empujalo suavemente hacia arriba hasta que se suelte de la traba de plástico inferior y después tirá hacia vos.
8. Sacá la placa

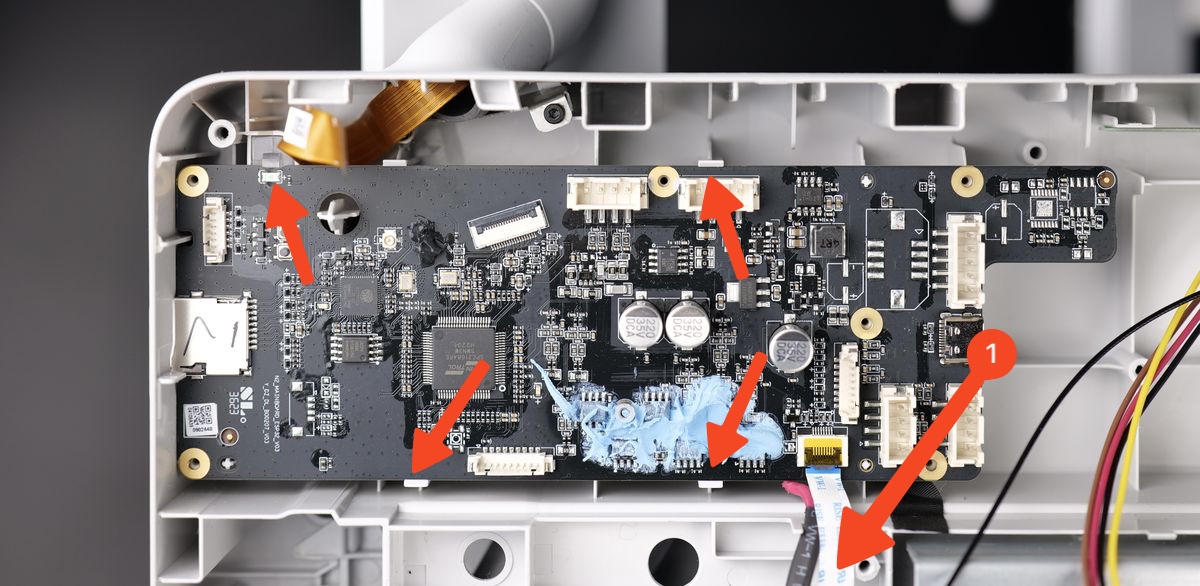

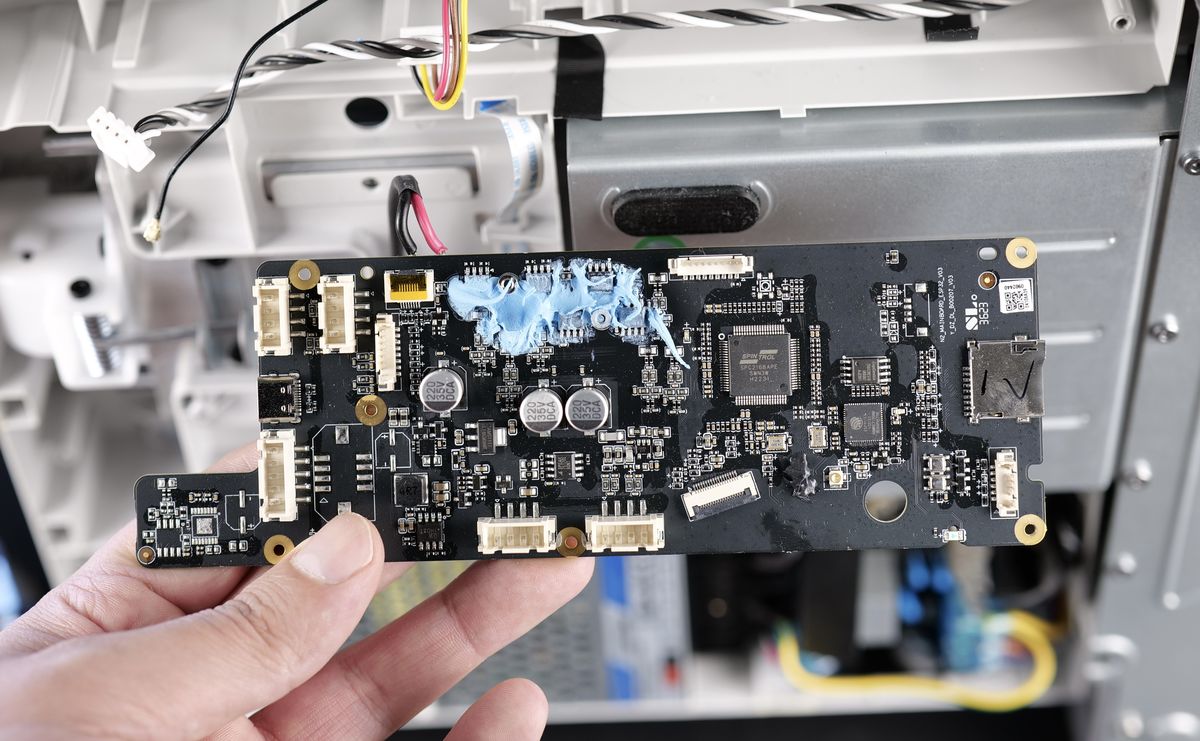

La placa ya está lista para salir. Empezá tirando suavemente desde el lado derecho hacia vos. Mientras hacés un poquito de presión, empujá los clips de plástico laterales para que la liberen.
9. Desconectá los cables de alimentación
Aflojá un poco los tornillos que sujetan los cables y desconectalos de la fuente de alimentación. Ahora la placa está totalmente suelta.
Pasos para instalar la nueva Mainboard

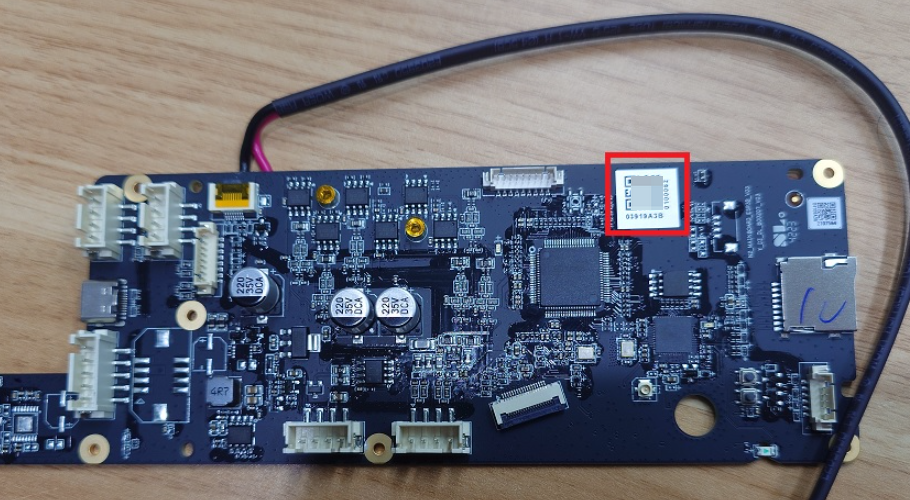

Antes de arrancar, sacale una foto al código QR que está atrás de la placa nueva. Lo vas a necesitar después para registrar el equipo, ya que ahí figura el número de serie SN completo de la máquina.
1. Reconectá los cables a la fuente de alimentación

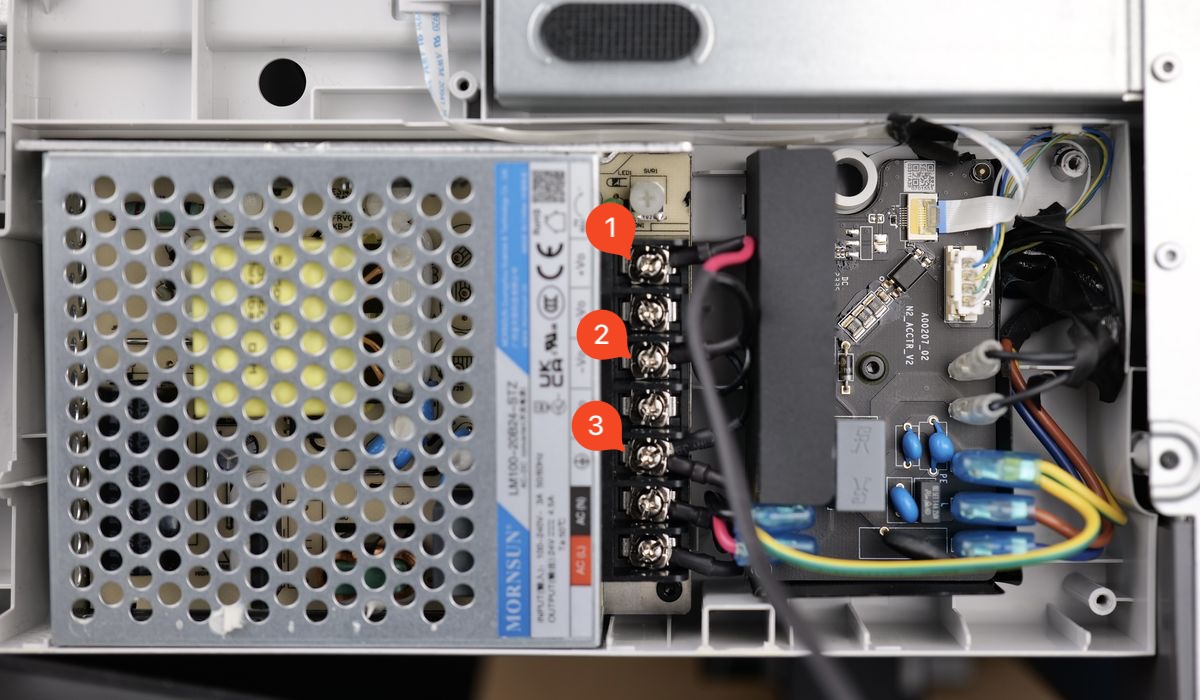

Conectá los cables de la placa a la fuente respetando el orden:
- 1. Cable rojo - Positivo
- 2. Cable negro - Negativo
- 3. Cable negro largo - Neutro
2. Instalá el cable cinta plano

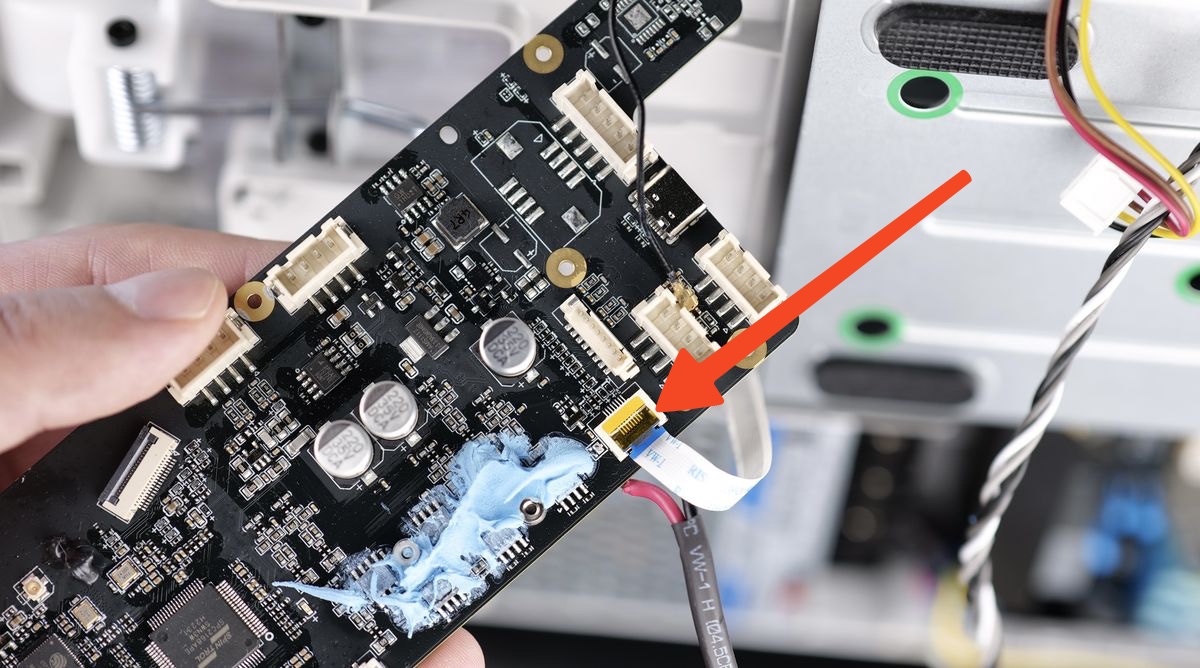

Para que sea más fácil, conectá el cable cinta flexible antes de montar la placa en la A1. Asegurate de que el conector esté bien alineado.
3. Colocá la placa nueva en la impresora
Alineá la Mainboard con el chasis, inclinala como se muestra en las imágenes y presioná suavemente hasta que los clips de plástico la traben. Aplicá un poco de pasta térmica azul en las zonas de contacto entre la placa y el disipador para que no caliente de más.
4. Instalá el disipador de la placa
Deslizá el soporte metálico detrás de la traba de plástico. Alineá los agujeros y poné los tornillos en orden para completar la instalación del soporte.
5. Volvé a poner los tornillos de la placa
Asegurá la placa usando los 6 tornillos restantes.
6. Reconectá los cables de la placa
Terminá la instalación conectando todos los cables restantes en sus respectivos puertos.
Chequeá las luces indicadoras
Como la placa MC y la placa AP de la A1 están integradas, podés ver si funcionan mirando los leds. Antes de cerrar todo, podés prender la impresora (con mucho cuidado por la electricidad) para ver si las luces están bien:
- Estado Normal MC: Parpadea en verde una vez cada 5 segundos.
- Estado Normal AP: Tiene un indicador verde que parpadea una vez por segundo.
7. Poné la tapa inferior
Ya podés volver a poner la tapa. Ojo con el cable del motor arriba a la izquierda; fijate que quede bien acomodado antes de presionar la tapa. Poné los 10 tornillos sin apretarlos a lo loco.
8. Instalá el soporte de cables y conectá todo
Alineá el soporte de cables, empujalo hacia abajo asegurándote de que el cable USB esté bien firme contra el chasis y ajustá el tornillo (no te pases de rosca porque es plástico). Reconectá la cámara y los motores.
Verificación y calibración
Una vez terminada la operación, es obligatorio realizar una calibración completa de la impresora para asegurar que el firmware y los componentes trabajen sincronizados.
Problemas potenciales y soluciones
- La impresora no enciende: Revisá las conexiones de la fuente de alimentación y fijate si el cable neutro está bien puesto.
- Un eje no funciona: Chequeá que los cables de los
steppersestén bien enchufados en la Mainboard. - No se puede conectar a la cuenta de Bambu Lab: Asegurate de usar el nuevo
SNdel código QR que anotaste antes para vincular la máquina enBambu StudiooBambu Handy.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
