Guía de reemplazo de la antena Wi-Fi - A1

En esta guía te vamos a mostrar paso a paso cómo reemplazar la antena Wi-Fi de tu Bambu Lab A1. Es un procedimiento sencillo que te va a permitir solucionar problemas de conectividad o daños físicos en el cable de red inalámbrica.

¿Cuándo usarla?

Esta guía se debe usar si la antena Wi-Fi de la A1 está fallando y necesita un reemplazo. Los problemas comunes causados por la antena son:

• Señal de red Wi-Fi baja.
• El cable de la antena está dañado.
• Fue recomendado por el Soporte al Cliente de Bambu Lab.

Herramientas y materiales necesarios

• Antena Wi-Fi de Bambu Lab para A1.
• Llave H2.0 hex wrench.
• Pinzas.
• 10 minutos de tu tiempo.

Advertencia de seguridad

¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y su electrónica, incluyendo los cables del tool head. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.

Cuando hagas mantenimiento o solución de problemas, es posible que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue encendida.

Por lo tanto, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier tarea de mantenimiento. Así vas a evitar daños en la electrónica y te asegurás de que el trabajo se haga de forma segura y efectiva.

Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la asistencia que necesitás.

Pasos para sacar la antena Wi-Fi vieja

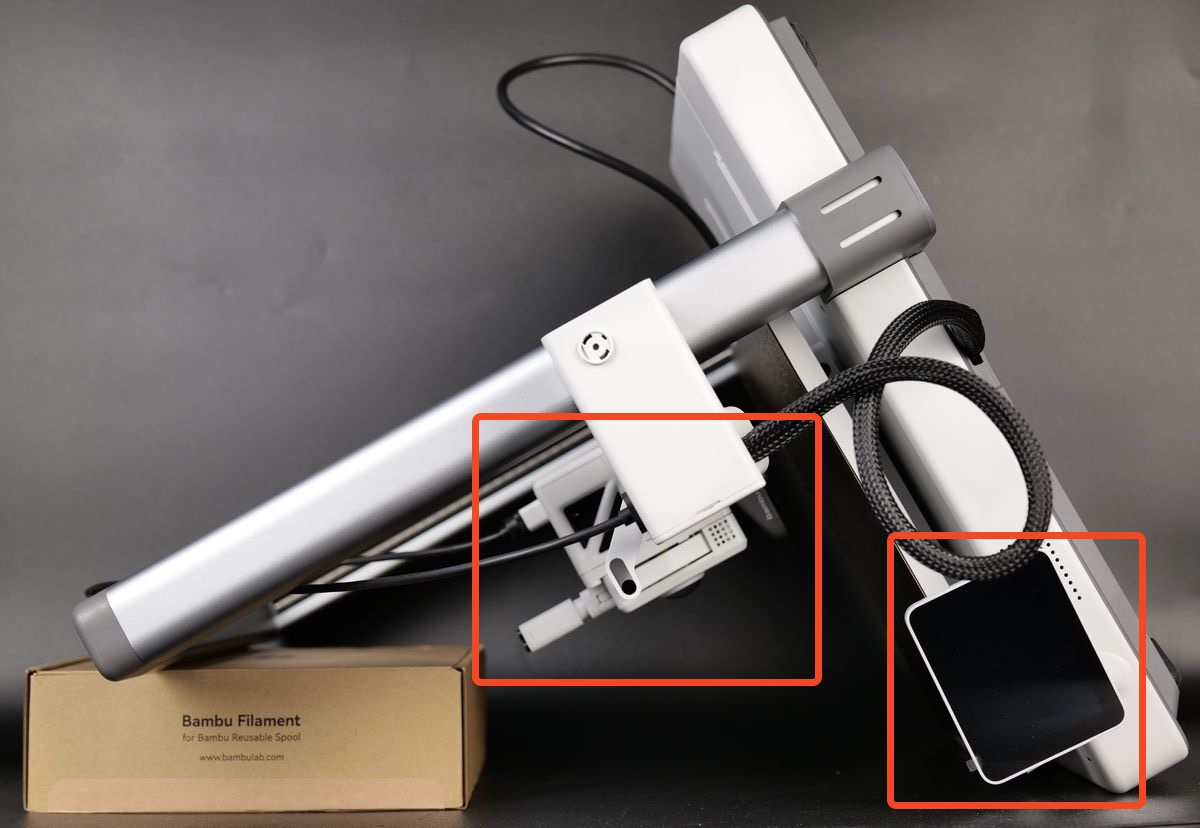

1. Poné la impresora de frente

Para acceder fácil a la sección de abajo de la A1, tenés que apoyar la impresora de frente. Empezá girando la pantalla hacia un costado y después apoyá la impresora con cuidado sobre su parte frontal. Usá una caja de filamento para mantener la parte superior elevada y evitar presionar el extruder y la pantalla.

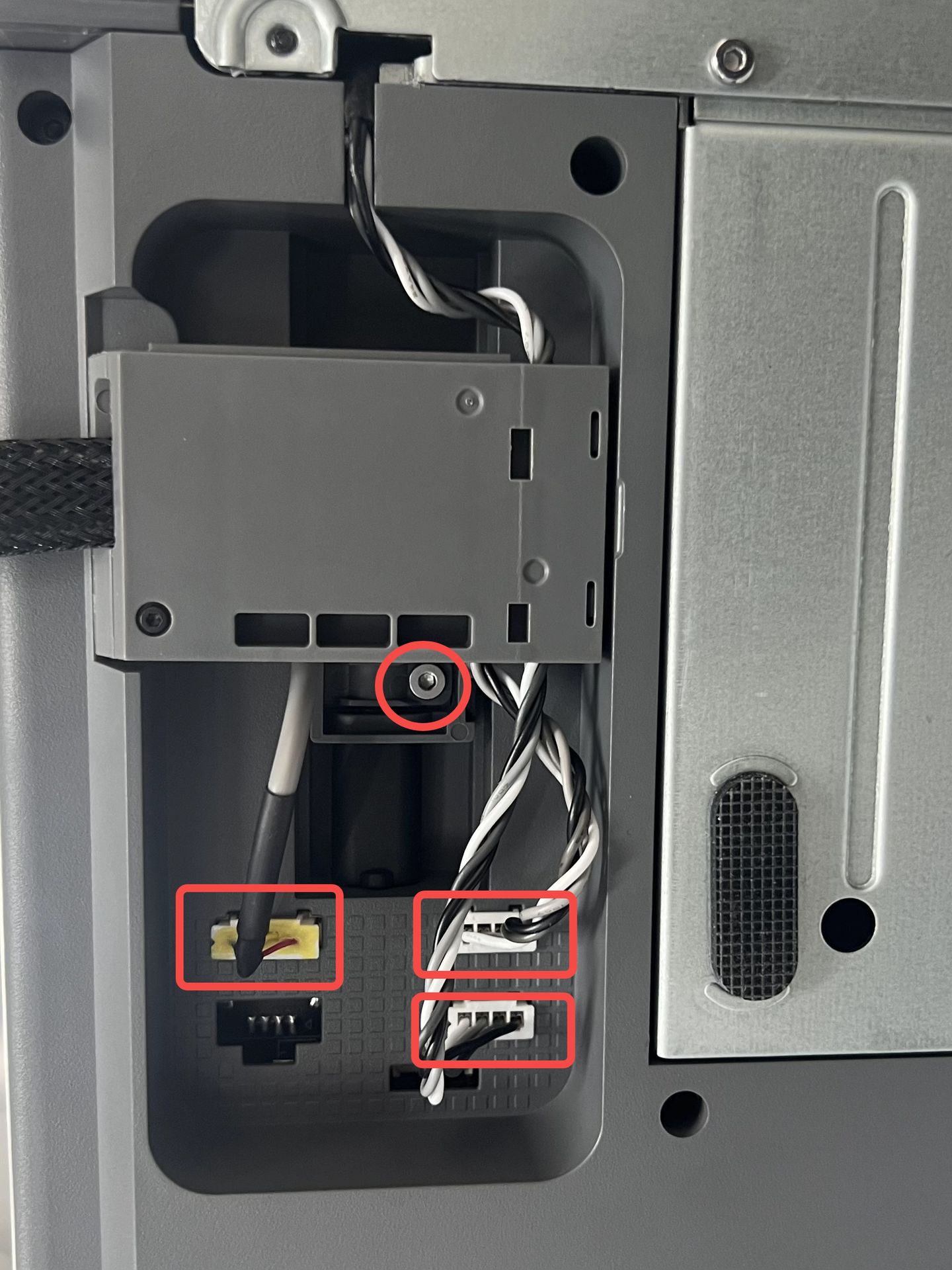

2. Desconectá los cables y sacá el soporte de cables

• Desconectá los cables de la cámara, del motor del X-axis y del motor del Z-axis.
• Aflojá 1 tornillo.

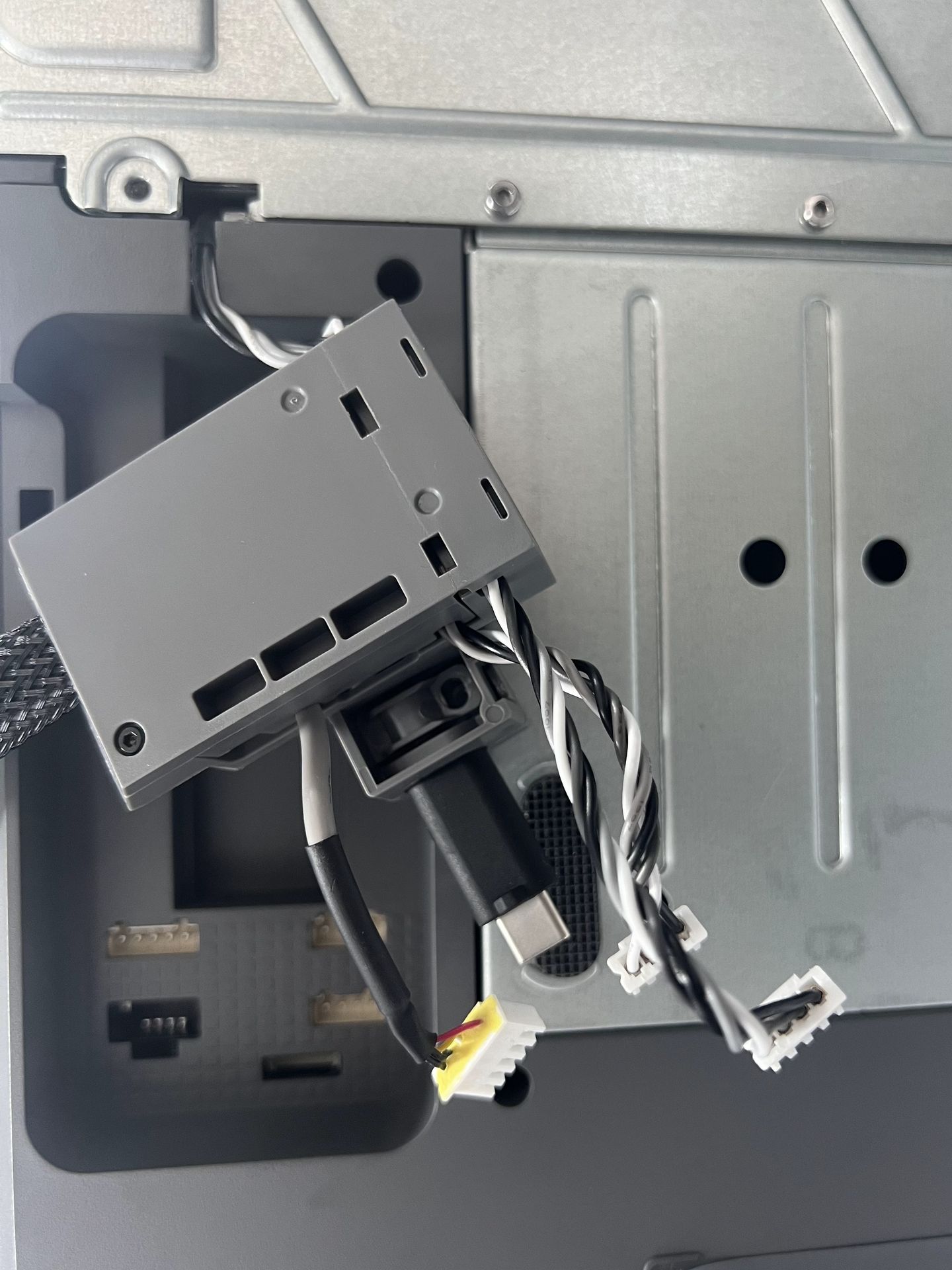

• Empujá el soporte de cables hacia arriba, desconectá el cable de datos USB y sacá el soporte.

3. Sacá la tapa inferior de la impresora

Sacá los 10 tornillos marcados en rojo para remover la tapa de abajo.

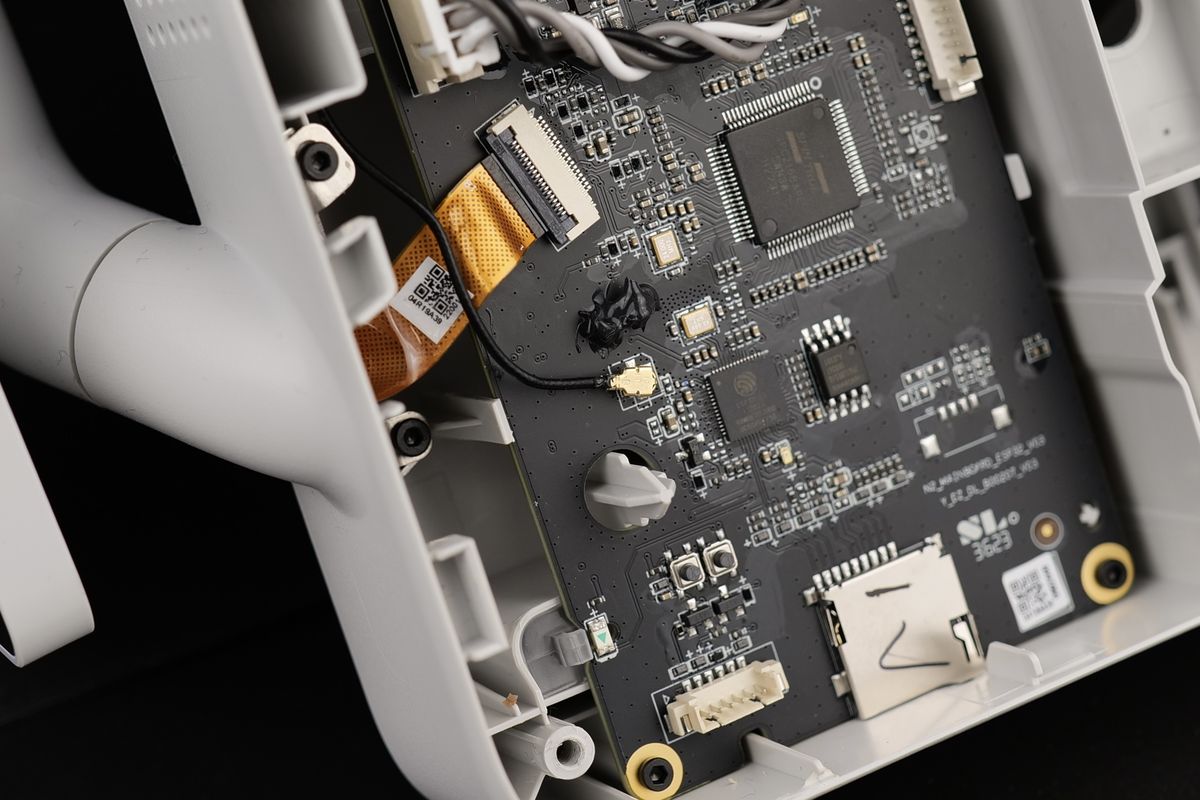

4. Desconectá el conector de la antena Wi-Fi

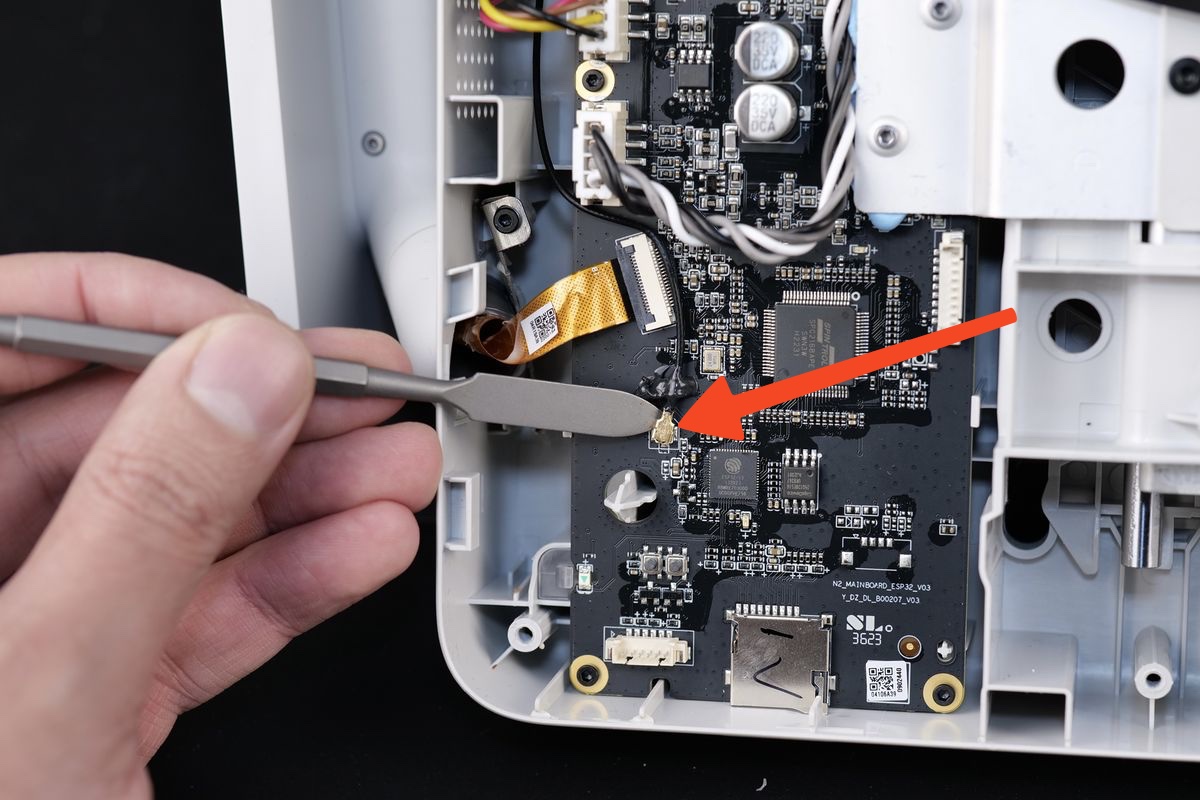

En el siguiente paso, tirá suavemente del cable de la antena hacia vos. Usá una herramienta plana para sacarlo con cuidado. Tené muchísimo cuidado en este paso y tirá hacia arriba desde la placa para no dañar la placa principal.

5. Sacá la PCB de la antena Wi-Fi vieja

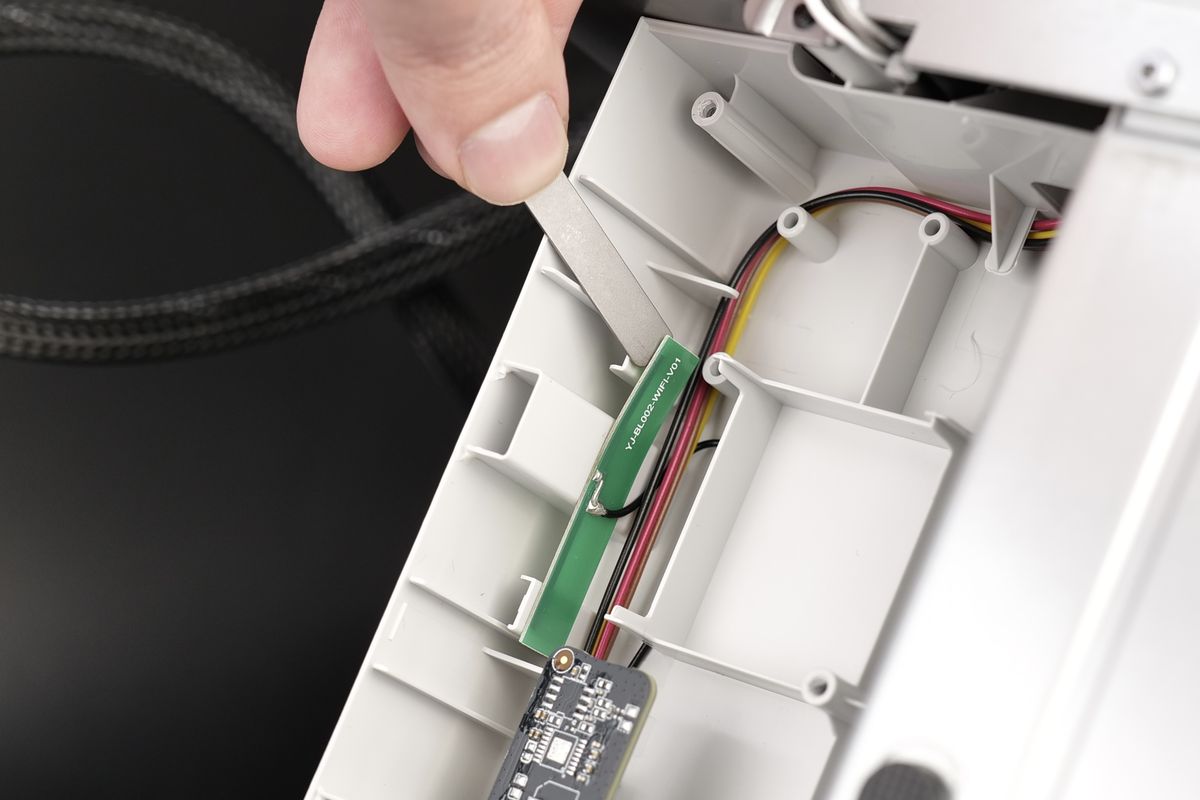

Usando una herramienta con punta, tirá suavemente de la PCB de la antena para sacarla del frame de la impresora. Con esto, la antena ya queda removida.

Pasos para instalar la nueva antena Wi-Fi

1. Instalá la nueva antena en el frame de la impresora

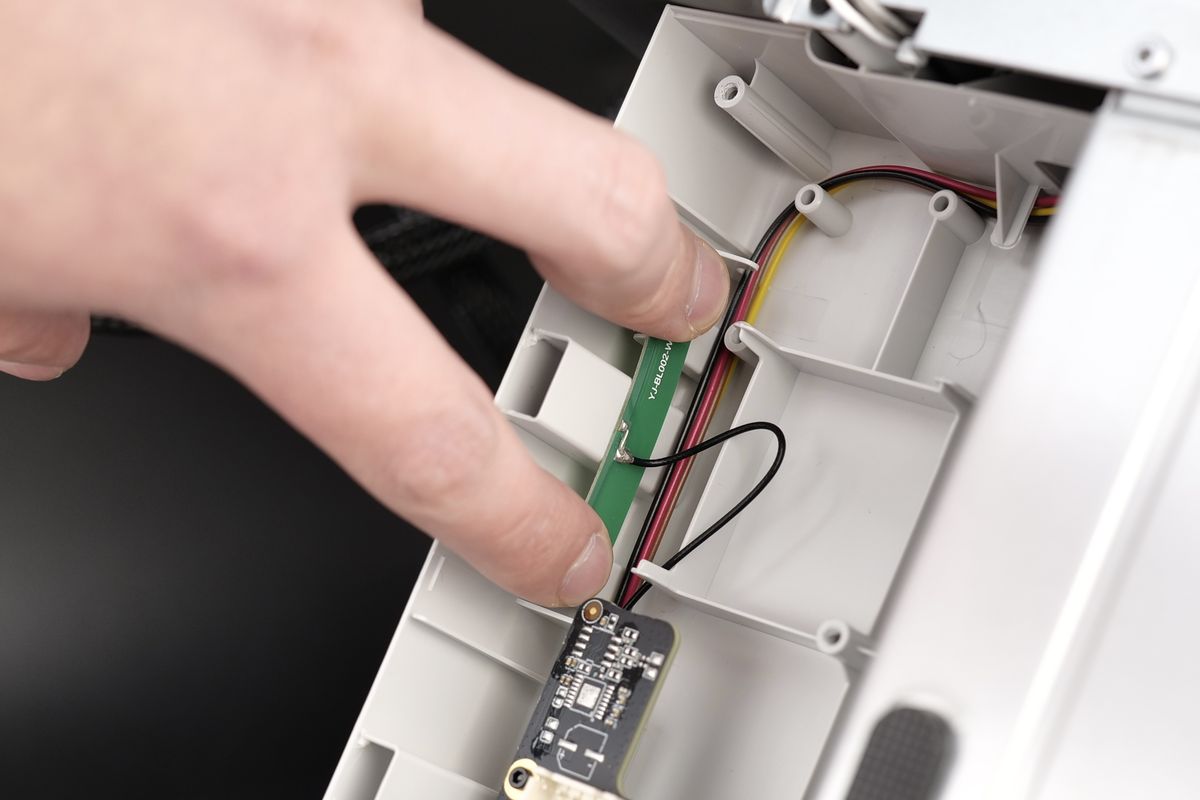

Primero, sacá todo el film protector de la PCB de la antena nueva para exponer el adhesivo. Después, agarrá la PCB con cuidado por los costados, asegurándote de no tocar el adhesivo con los dedos, y ubicala en su posición. Asegurate de que esté bien alineada y presioná un poco para que se pegue bien al frame.

2. Reconectá el conector de la antena Wi-Fi

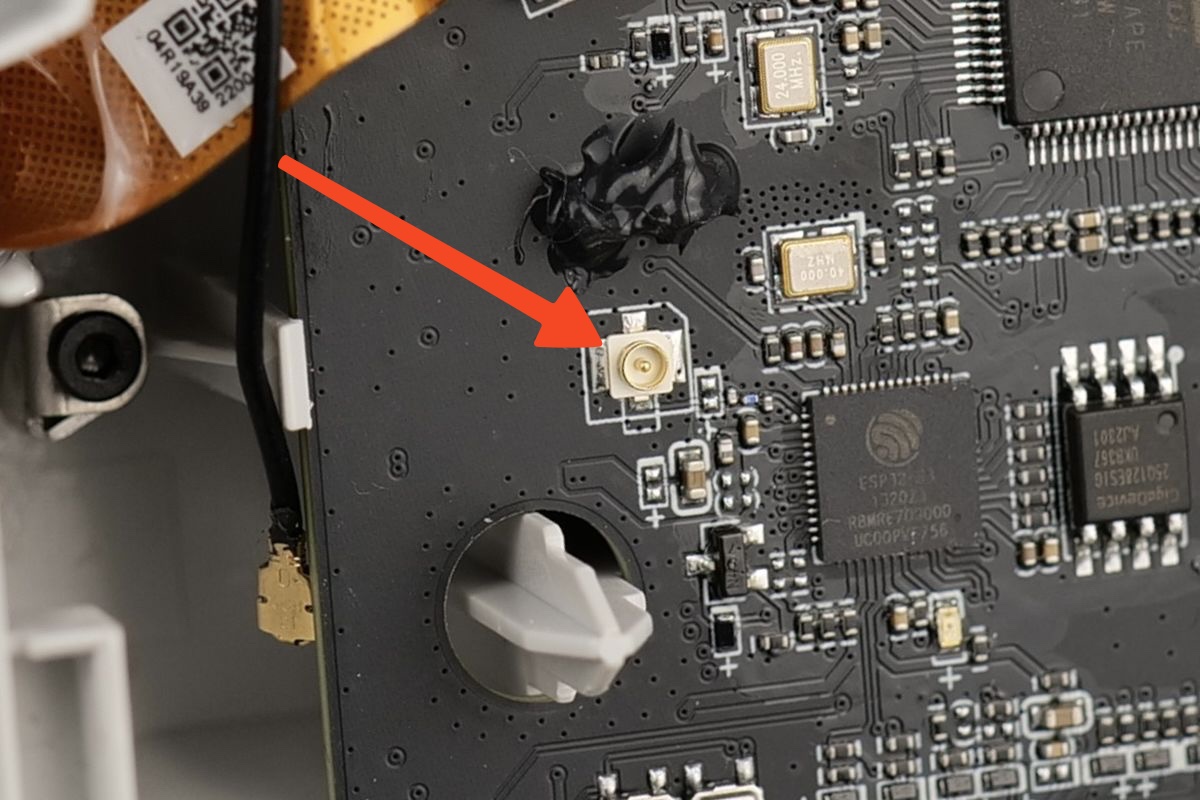

Conectá con mucho cuidado el conector circular de la antena en la placa MC. Tené mucha precaución al instalarlo, ya que tiene un pin muy chiquito en el medio que se puede dañar si no está bien alineado. Si todo está en su lugar, el cable va a hacer un "click" al calzar.

3. Instalá la tapa inferior de la impresora

Ahora podés volver a poner la tapa de abajo. Prestá mucha atención al cable del motor en la parte superior izquierda. Evitá presionar la tapa hasta que el cable esté bien acomodado. La tapa va a calzar en su lugar y después podés poner los 10 tornillos sin apretarlos de más.

4. Instalá el soporte de cables y conectá los cables

En el último paso, alineá bien el soporte de cables y empujalo hacia abajo, asegurándote de que el cable USB esté bien pegado al frame. Ajustá el tornillo para trabarlo, pero no te pases de fuerza porque va roscado sobre el plástico. Finalmente, reconectá los cables de la cámara y de los motores del X-axis y Z-axis.

Nota: El cable más corto a la derecha es el del motor del X-axis (va al conector superior derecho); el más largo es el del Z-axis (va al conector inferior derecho).

Verificá el funcionamiento

Prendé la impresora e intentá conectarte a tu red Wi-Fi local. Si funciona bien, el reemplazo terminó con éxito.

Posibles problemas y soluciones

• No hay señal Wi-Fi: Revisá el conector de la antena y confirmá que esté bien puesto.
• La señal es muy baja: Puede que el router esté lejos. Acercalo para ver si mejora la intensidad.
• El conector de la antena se dañó: Si se rompió el conector de la placa o de la antena, vas a tener que contactar al soporte técnico con fotos para que te ayuden.
• La cámara no funciona: Confirmá que el cable de la cámara esté bien conectado como se explicó en el paso 4.
• El X-axis o Z-axis no se mueven: Verificá que los cables de los motores estén bien enchufados.
• La pantalla muestra un error: Puede que el cable USB no esté bien calzado. Aflojá el soporte y volvé a conectarlo firmemente.

Notas finales

Esperamos que esta guía te haya servido. Queremos que puedas hacer el mantenimiento de forma segura. Si tenés dudas, contactate con nuestro equipo de atención al cliente antes de empezar. ¡Dale, estamos para ayudarte!

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
