En esta guía te mostramos paso a paso cómo reemplazar el conjunto de calentamiento del hotend en las impresoras de la serie A1. Es un proceso fundamental para mantener tu equipo en condiciones, especialmente si tuviste algún inconveniente con el calentador o el sensor de temperatura.
¿Cuándo usarla?
Esta guía está pensada para cuando tengas problemas con el conjunto de calentamiento del hotend de tu A1 mini.
Los problemas comunes que pueden indicar que necesitás un reemplazo incluyen:
- El conjunto de calentamiento del hotend quedó envuelto en plástico por una falla en la impresión.
- El calentador o el termistor dejaron de funcionar.
- La traba metálica del hotend ya no funciona.
- Te lo recomendó el Soporte Técnico de Bambu Lab.
Herramientas y materiales necesarios

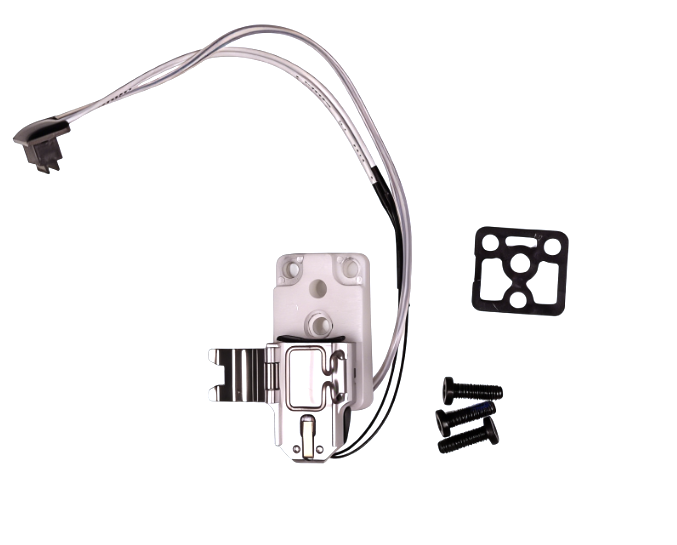

- Conjunto de calentamiento del hotend para A1 de Bambu Lab.
- Llaves Allen H1.5 y 2.0.
- Pinzas planas.
- 25 minutos de tu tiempo.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o los cables del cabezal. Trabajar con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento, es posible que tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en contacto entre sí, con metal o con otros componentes si la impresora sigue encendida. Esto resultaría en daños graves a la electrónica del equipo.
Por eso, apagá la impresora y desconectala de la corriente antes de empezar. Así evitás cualquier corto o daño, asegurando un mantenimiento seguro y efectivo. Si tenés dudas, abrí un ticket en nuestra página de Soporte y te vamos a ayudar lo antes posible.
Aviso sobre la configuración del software Bambu Studio

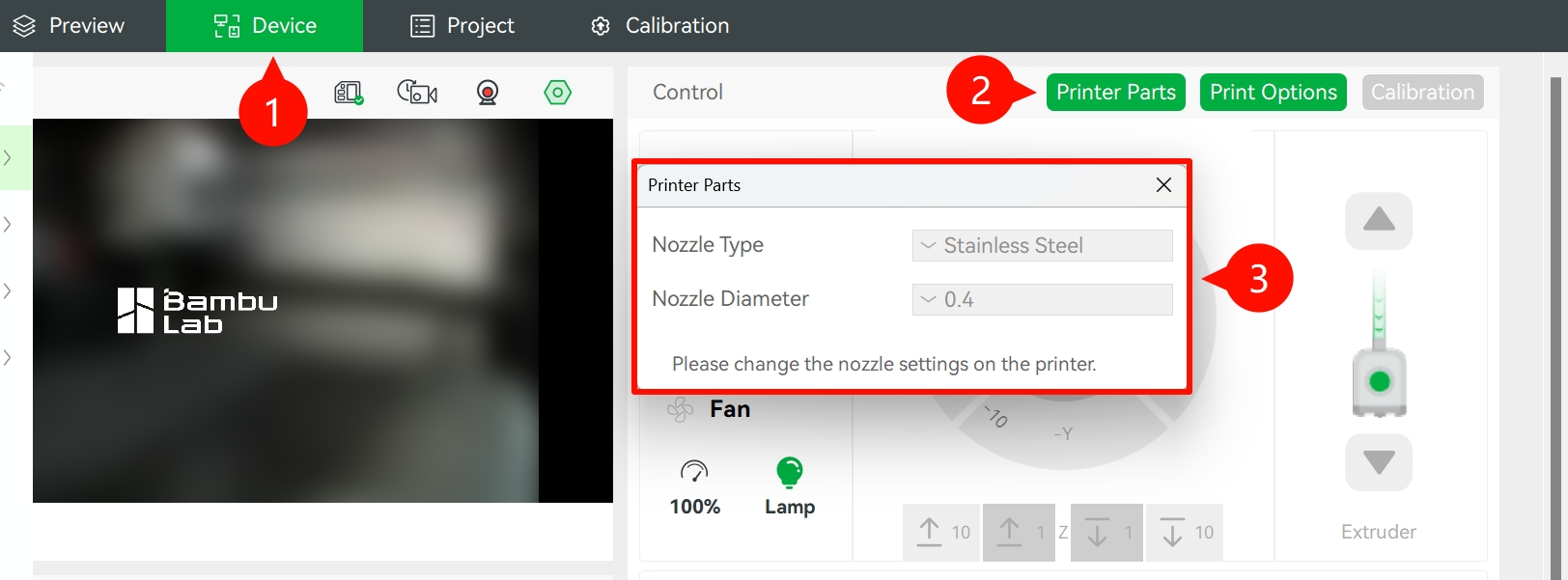

En la última versión de Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614), se deshabilitó la opción de modificar la información del nozzle en la sección "Printer Parts" (como se ve en la captura de abajo) y ahora es solo para visualización.
Algunos usuarios pueden pensar que es un error de software o hardware, pero este ajuste busca mejorar la consistencia operativa y la seguridad. Los cambios de nozzle se deben hacer directamente en la impresora. Permitir modificaciones desde el software podría confundir a los usuarios nuevos, haciéndoles pensar que no hace falta el cambio físico antes de imprimir.
Nota: Si cambiaste el nozzle por uno de otra especificación, acordate de sincronizar la información del dispositivo.
Guía en video
Sacar el conjunto de calentamiento del hotend viejo

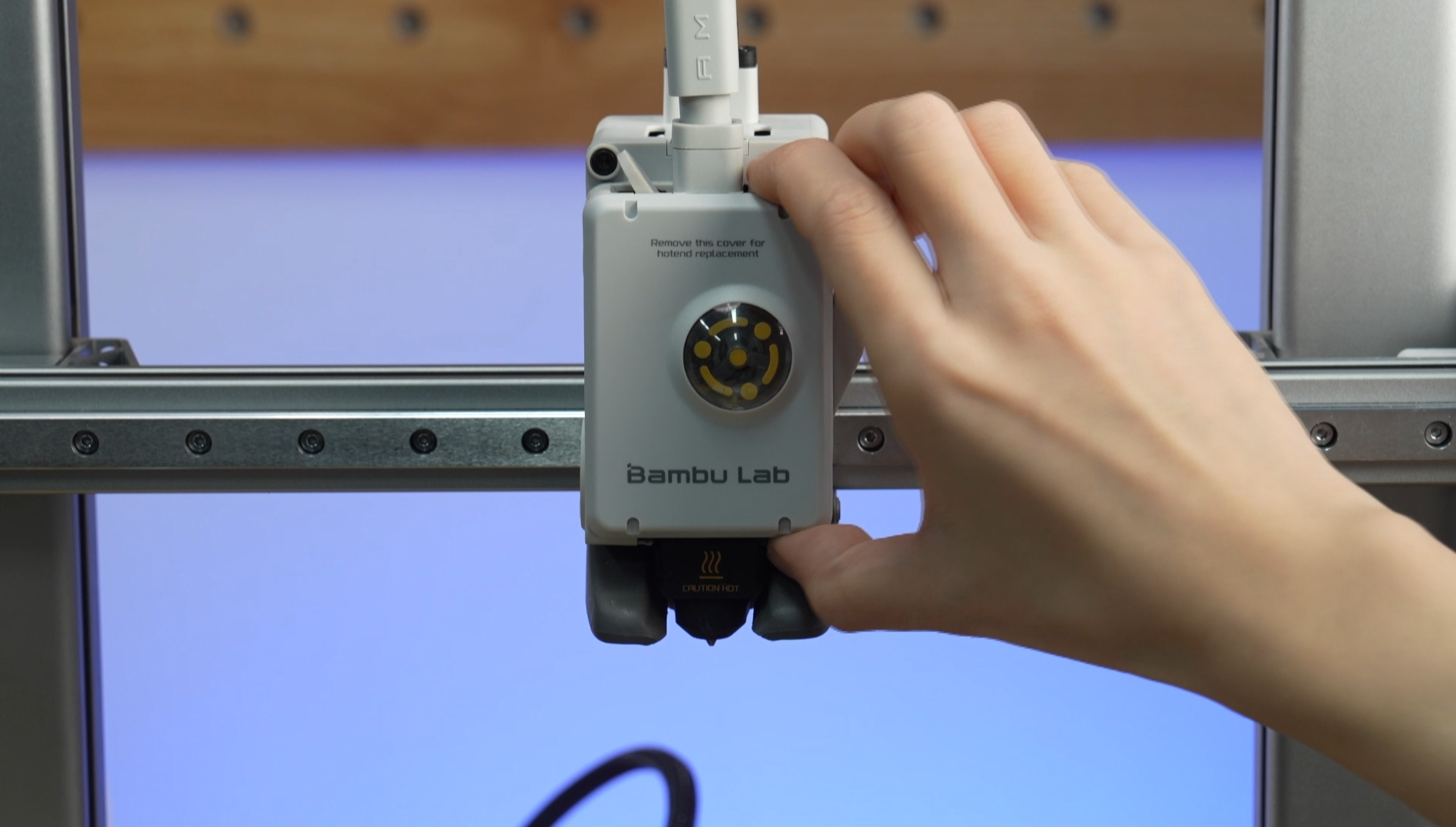

1. Sacá la tapa frontal del cabezal
Agarrá la base de la tapa frontal y tirá suavemente hacia vos. Los clips que la sujetan se van a soltar, permitiéndote sacarla.

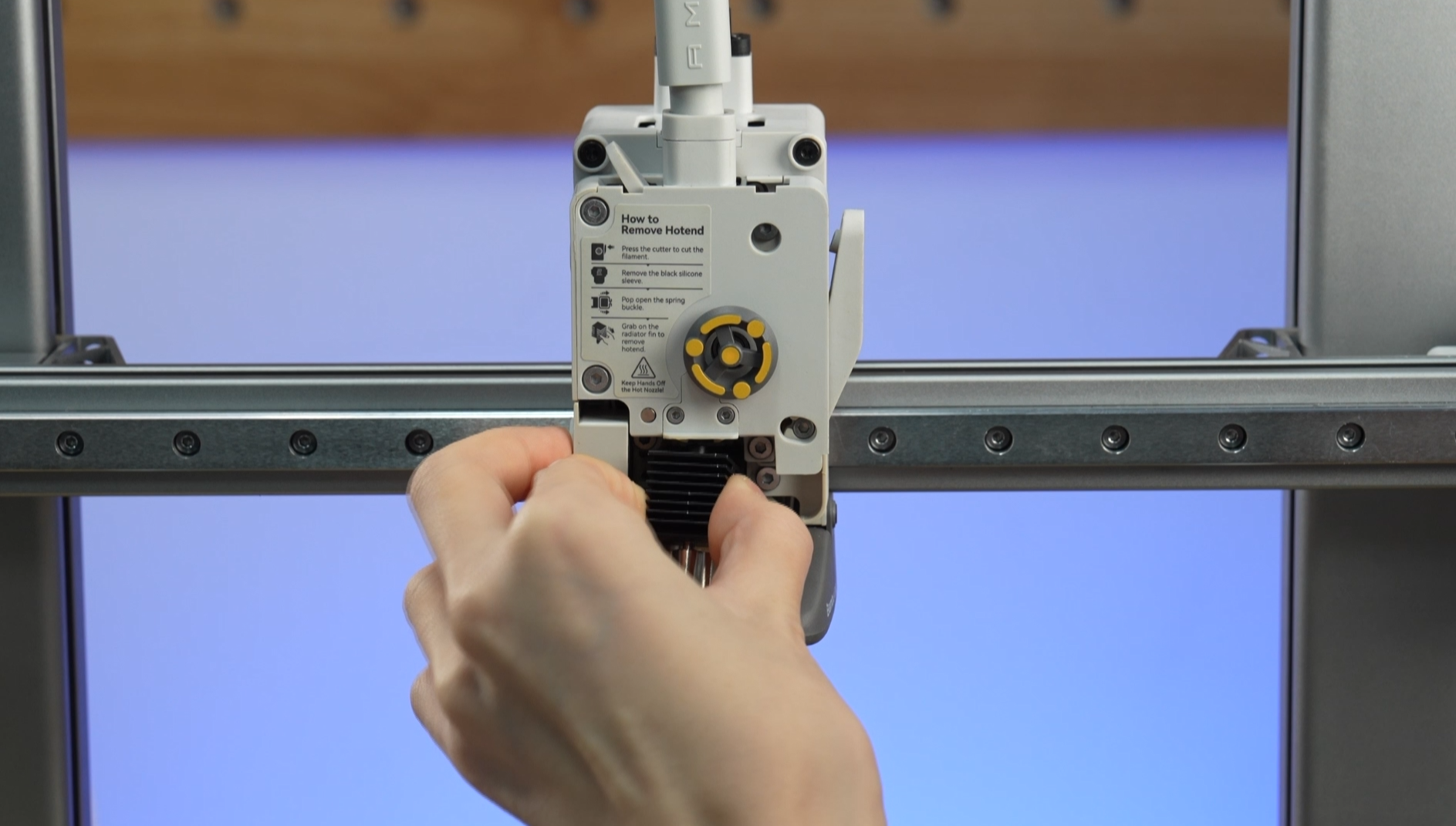

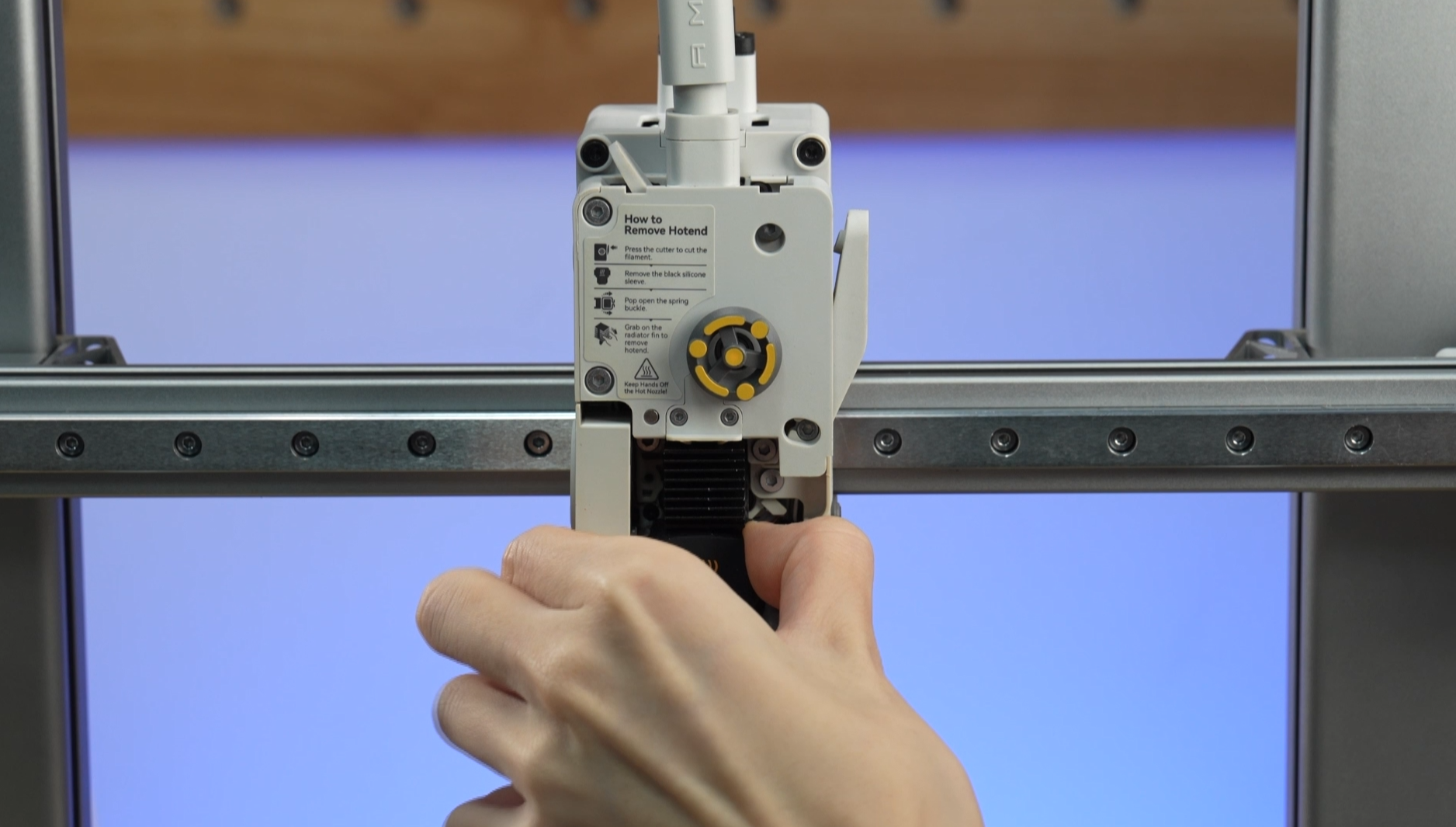

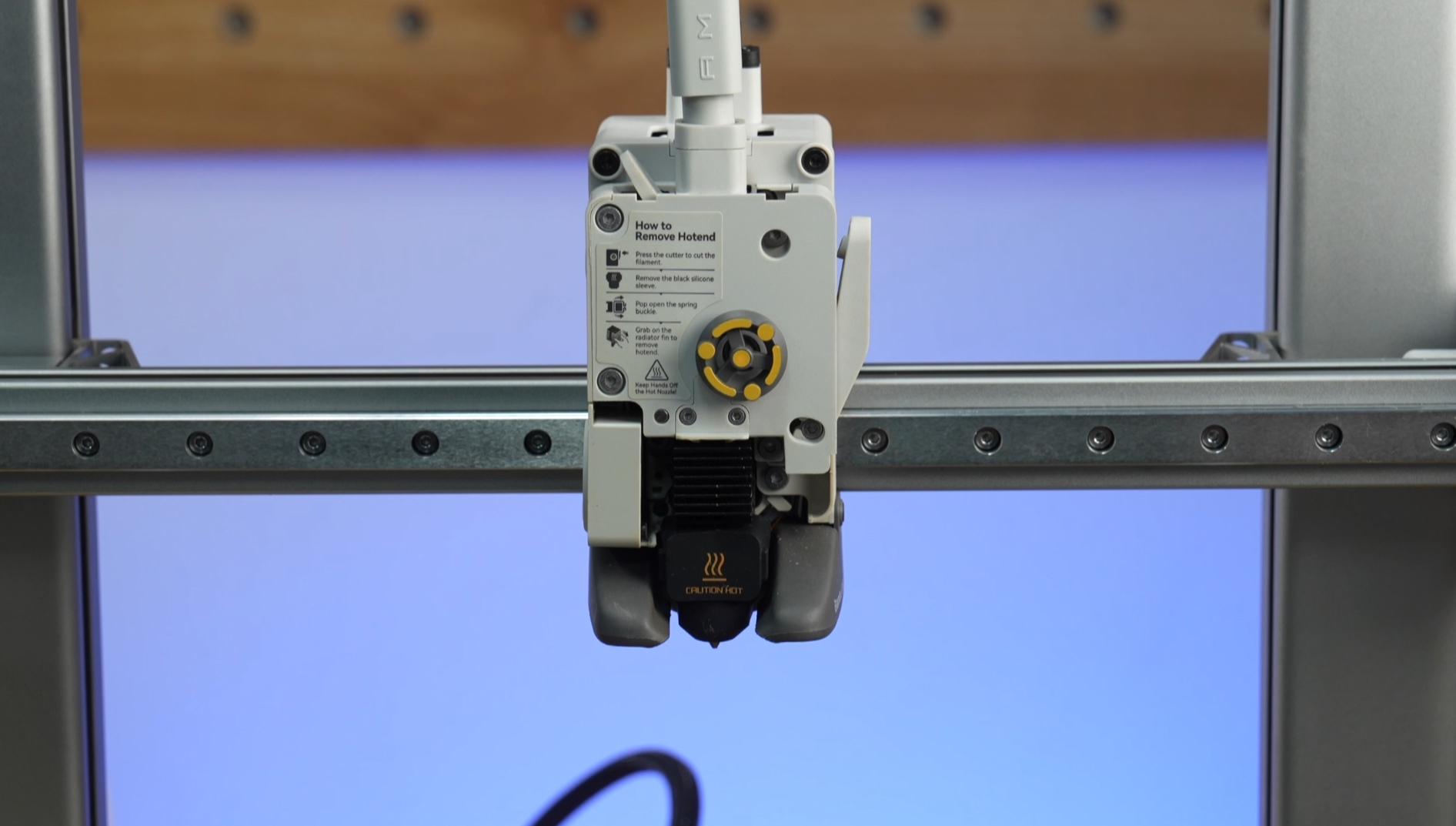

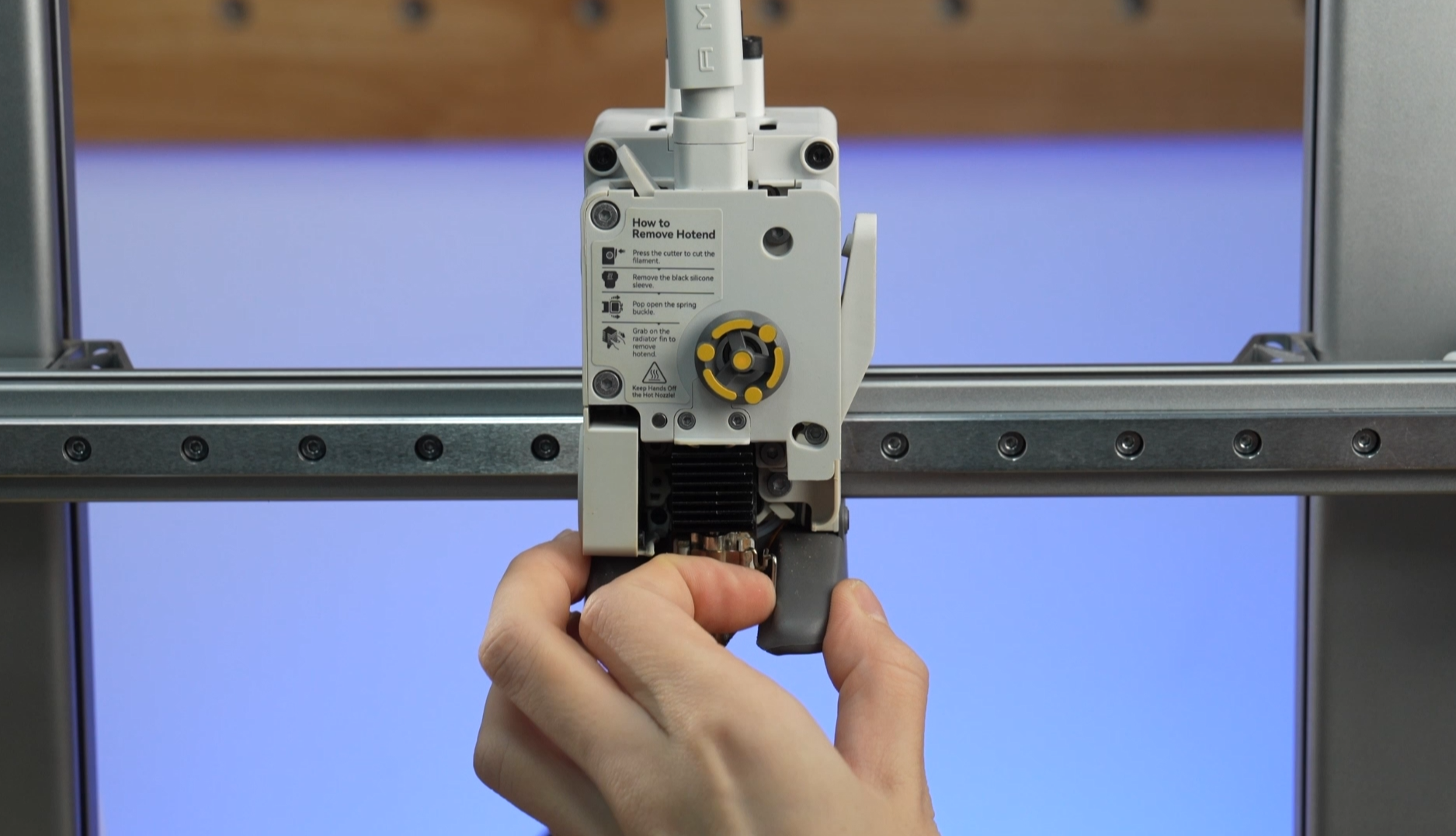

2. Sacá el hotend
Retirá la funda de silicona del hotend tirando suavemente hacia vos, abrí la traba y sacá el hotend. Todos los pasos están marcados en el sticker del extruder.

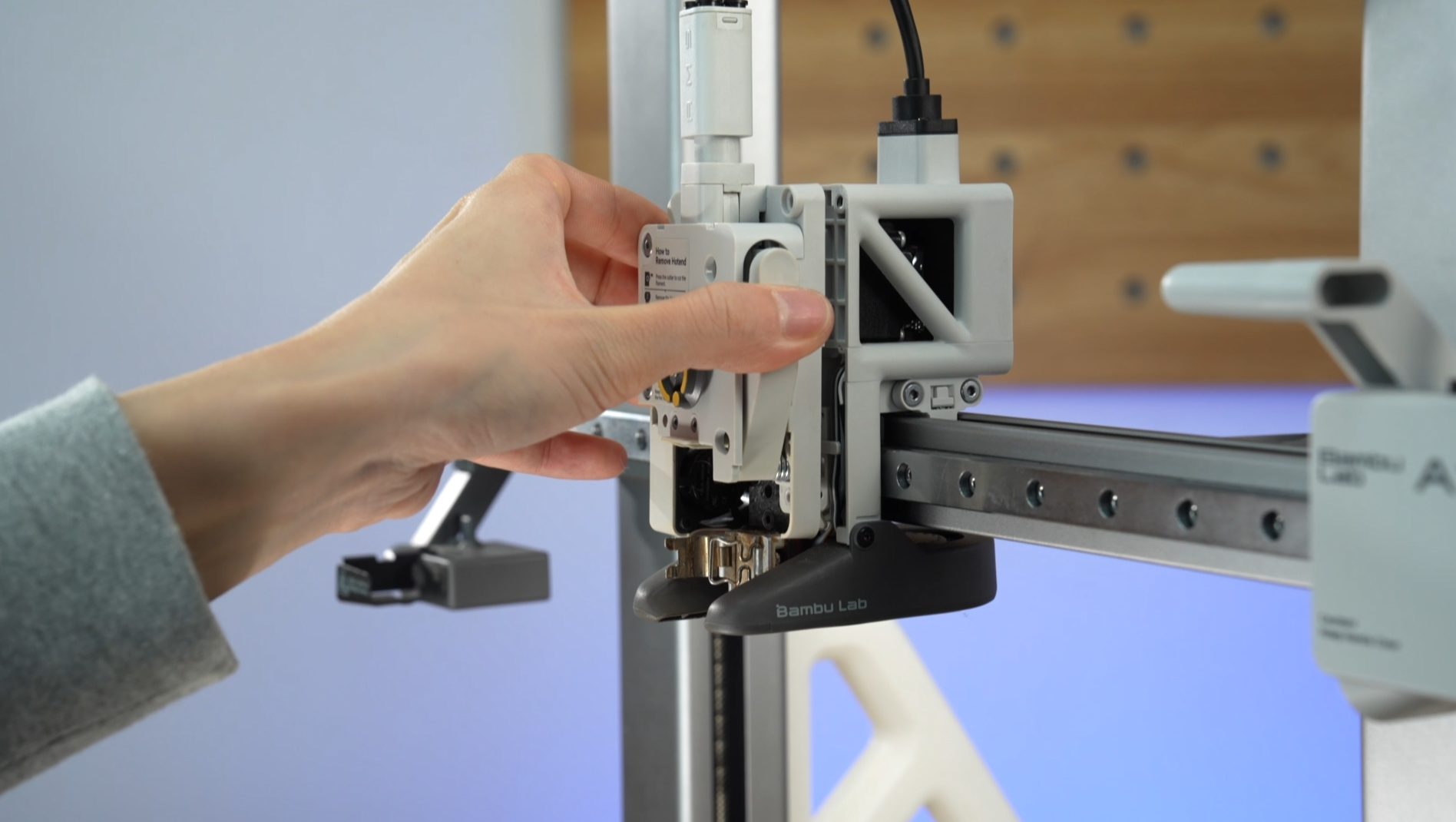

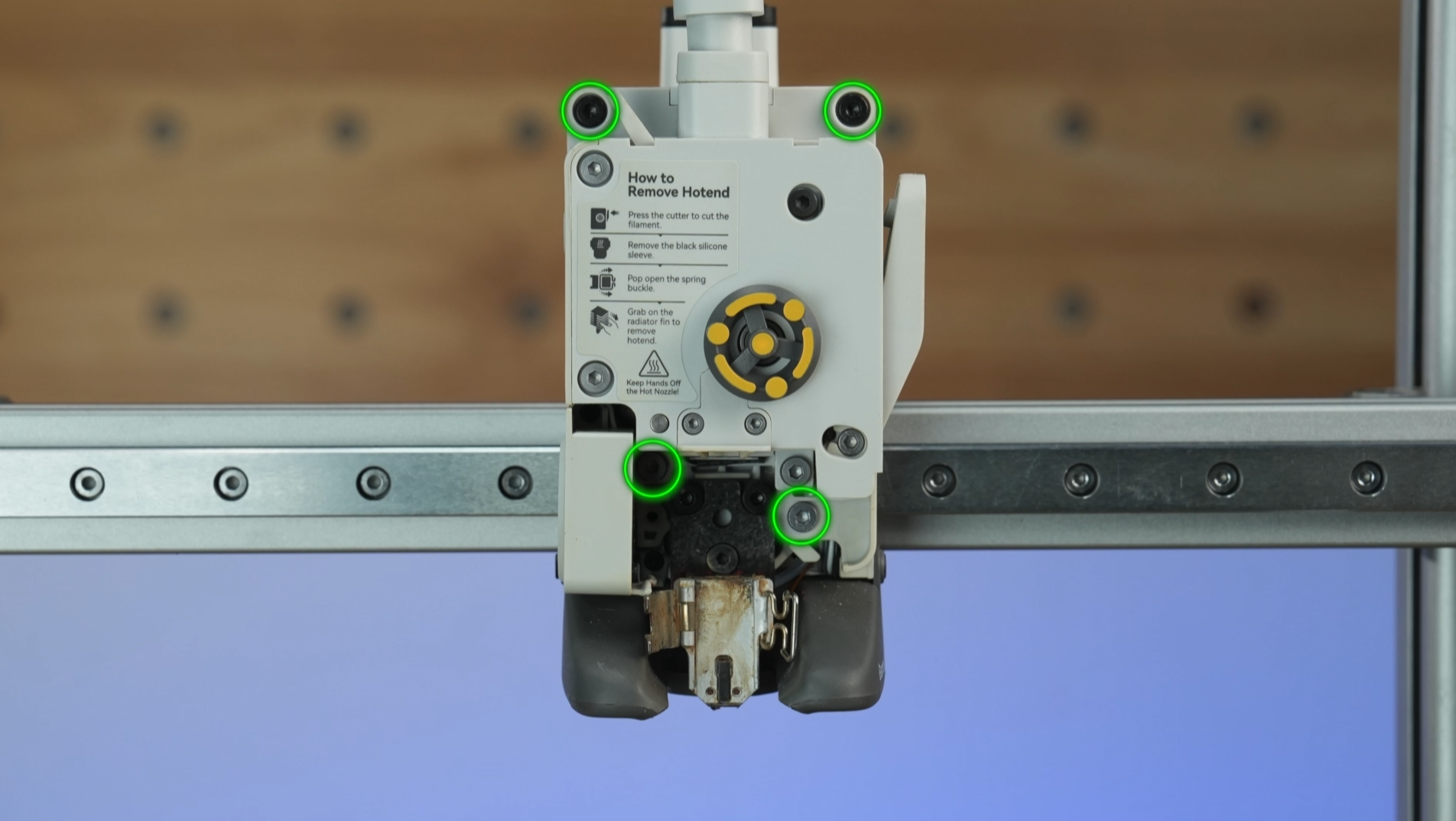

3. Sacá los tornillos del extruder
Sacá los tornillos como se muestra en la imagen y tirá apenas el extruder hacia adelante.
Nota: No tires del extruder con fuerza, porque podés cortar el cable del motor muy fácilmente.

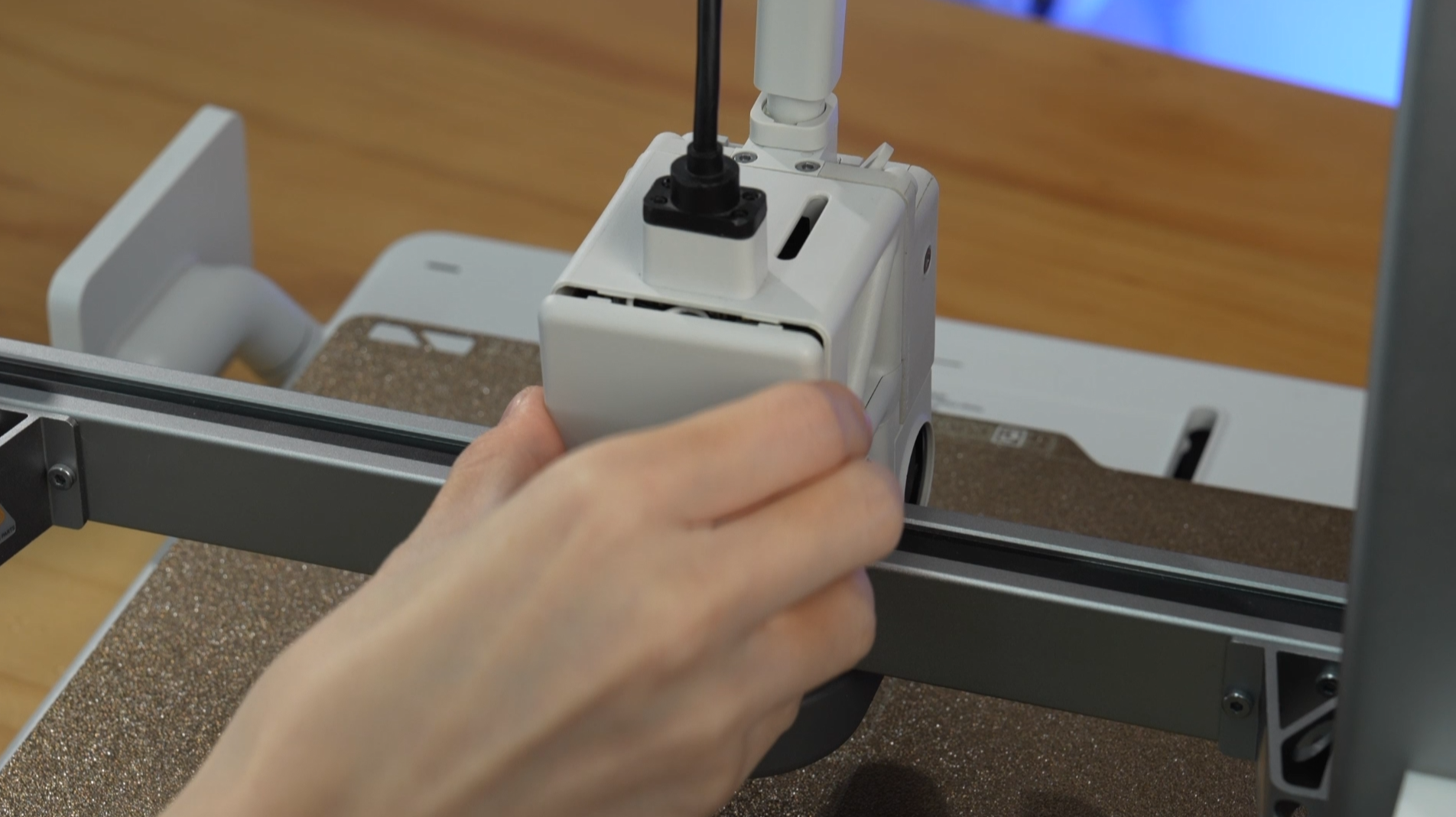

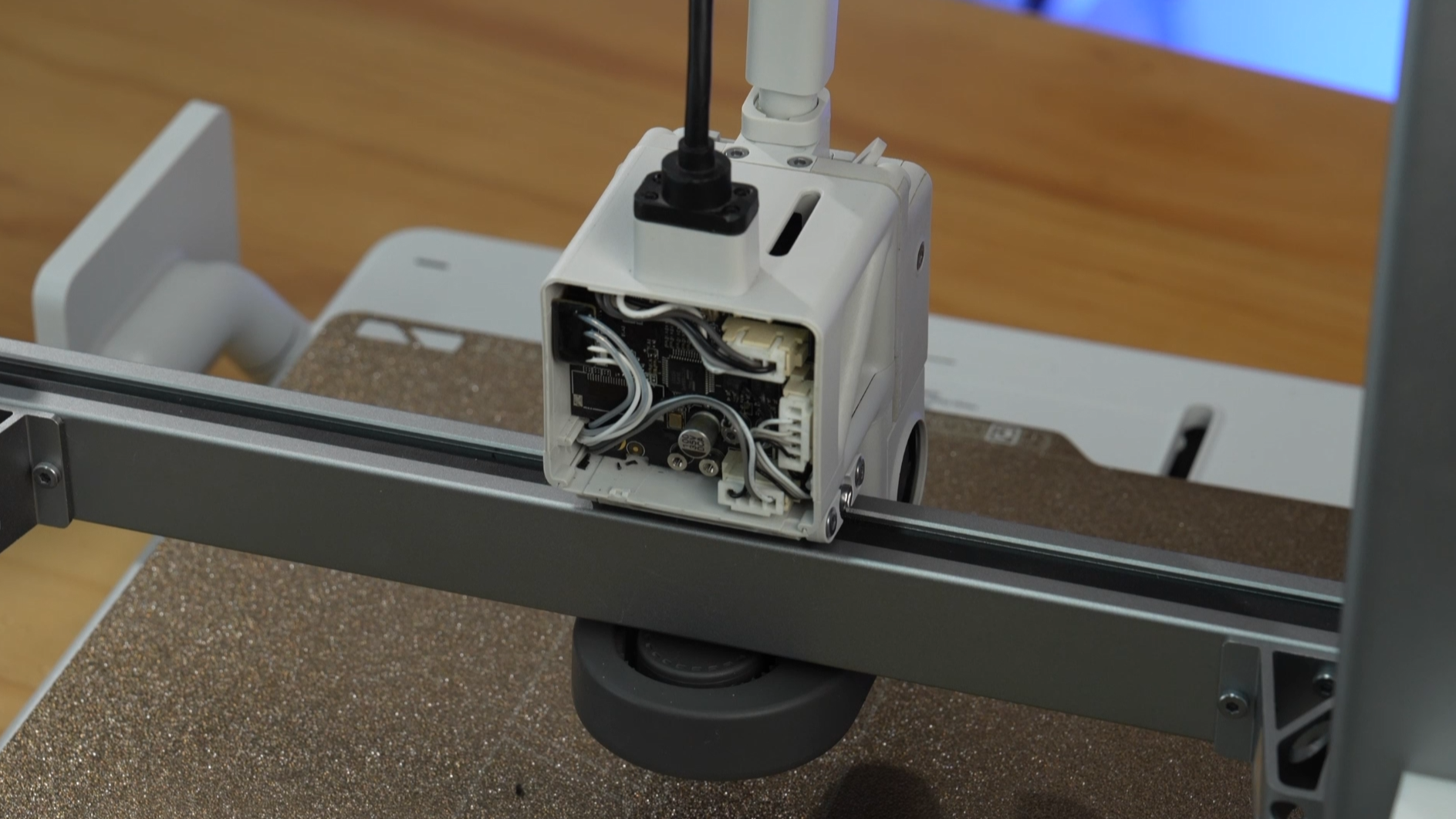

4. Sacá la carcasa trasera del cabezal
Abrí con cuidado la carcasa trasera tirando de la sección inferior.
5. Desconectá los cables
Desconectá el cable del conjunto de calentamiento del hotend y el cable del ventilador de capa que están conectados a la placa TH.
6. Sacá la tapa derecha de los cables
Empujá suavemente hacia afuera la tapa derecha de los cables para sacarla.
7. Retirá los cables
Sacá los cables con cuidado de su canaleta.
8. Sacá el conjunto de calentamiento del hotend
Retirá el conjunto de calentamiento del hotend sacando los 3 tornillos que lo sujetan.

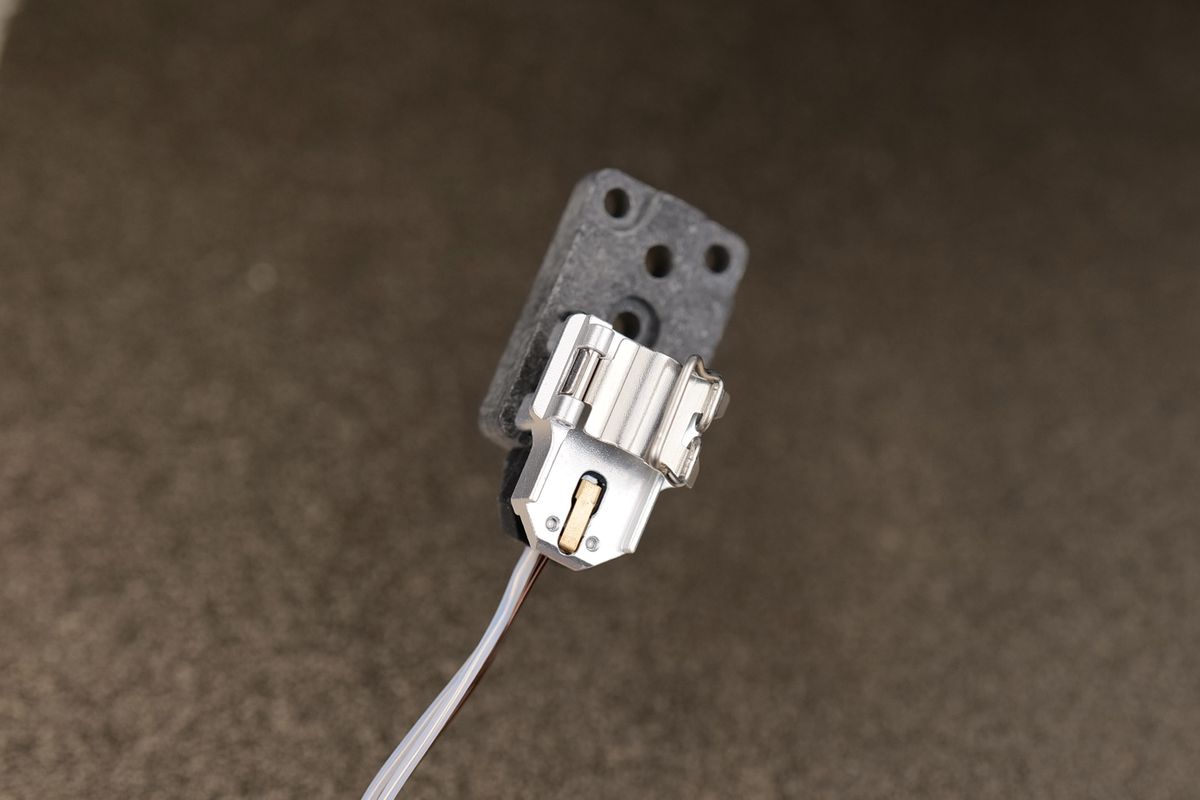

Fijate que, si tu impresora venía con un bloque cerámico, tenés que asegurarte de que la junta negra se salga junto con el conjunto al desarmarlo.
Instalar el nuevo conjunto de calentamiento del hotend
1. Instalá el conjunto de calentamiento del hotend
Colocá el nuevo conjunto alineando los clips y asegurándote de que la parte superior quede contra la línea blanca de alineación del cabezal. Después, poné los 3 tornillos.
Si el conjunto nuevo trae bloque cerámico, primero alineá la junta con los agujeros de los tornillos, presentá dos tornillos y después fijá todo el conjunto al cabezal.
Nota: Los 3 tornillos que fijan el conjunto son M3*10.
2. Instalá la tapa derecha de los cables
Empujá el cable dentro del clip, podés usar las pinzas para ayudarte. Pasá los cables por la canaleta derecha y volvé a poner la tapa en su lugar.
Nota: Tené muchísimo cuidado al acomodar los cables.
3. Instalá el extruder
Volvé a poner el extruder en su lugar e instalá los 4 tornillos.
4. Instalá el hotend
Seguí las instrucciones del sticker del extruder para volver a colocar el hotend en el cabezal.
5. Instalá la tapa frontal del cabezal
Simplemente encajá la tapa frontal de nuevo en el cabezal.
6. Reconectá los cables
Enchufá de nuevo el cable del conjunto de calentamiento y el del ventilador en la placa TH.
7. Instalá la carcasa trasera del cabezal
Cerrá la carcasa trasera presionando hasta que calce bien.
Sincronizar la información del nozzle en el dispositivo
Una vez que termines, no te olvides de actualizar la información en la pantalla de la impresora para que coincida con el nozzle que tenés puesto.
Verificar el funcionamiento del conjunto de calentamiento
Prendé la impresora y probá calentar el hotend desde el menú para confirmar que la temperatura sube correctamente.
Pasos de calibración después de la operación
Te recomendamos hacer una calibración completa de la impresora después de manipular el cabezal para asegurar la mejor calidad de impresión.
Posibles problemas y soluciones
La temperatura del hotend marca 0℃
Fijate que los conectores en la placa TH estén bien enchufados y que los cables no estén dañados.
El hotend no calienta
Revisá la conexión del calentador y asegurate de que los tornillos del conjunto de calentamiento estén bien firmes.
