En esta guía te explicamos paso a paso cómo sacar e instalar los componentes del módulo del extruder para la serie A1. Es un proceso detallado que te va a servir tanto para hacer mantenimiento como para cambiar piezas específicas si algo no anda bien.
Módulo del extruder
Este artículo te da las pautas y precauciones necesarias para desarmar y volver a armar el módulo del extruder de la serie A1. Fijate que el proceso de reemplazo de componentes también está incluido acá como referencia.
Lista de piezas
Estos son los repuestos individuales que vamos a usar en esta guía:

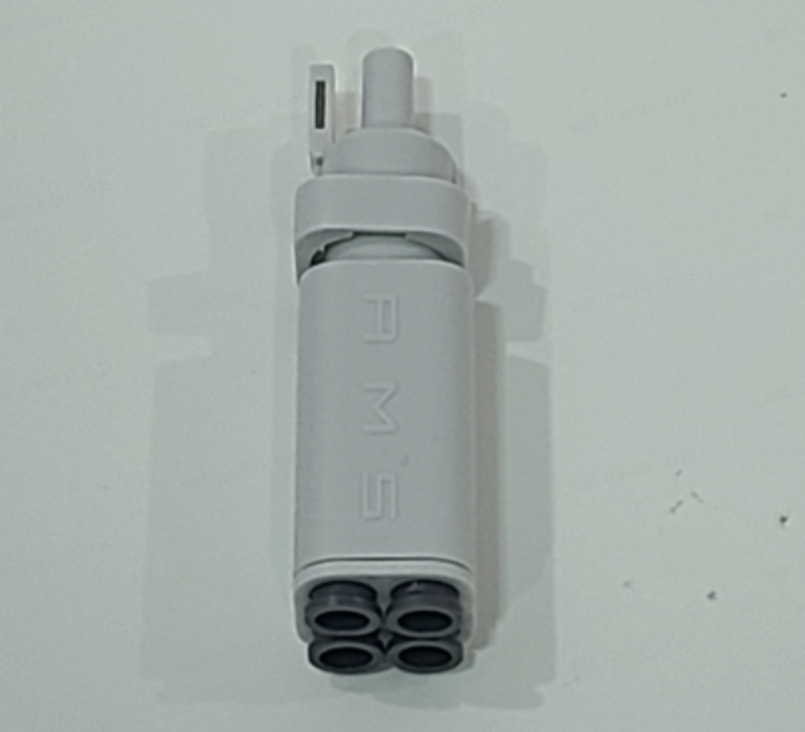

- 1. Filament Hub

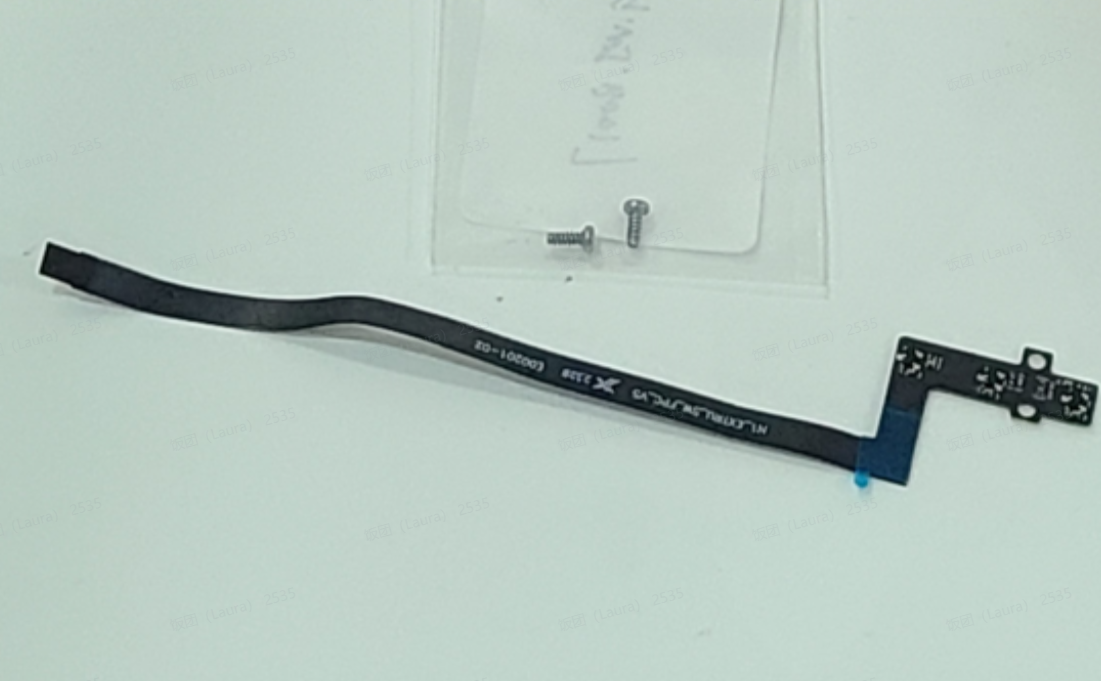

- 2. Sensor de filamento para la serie A1

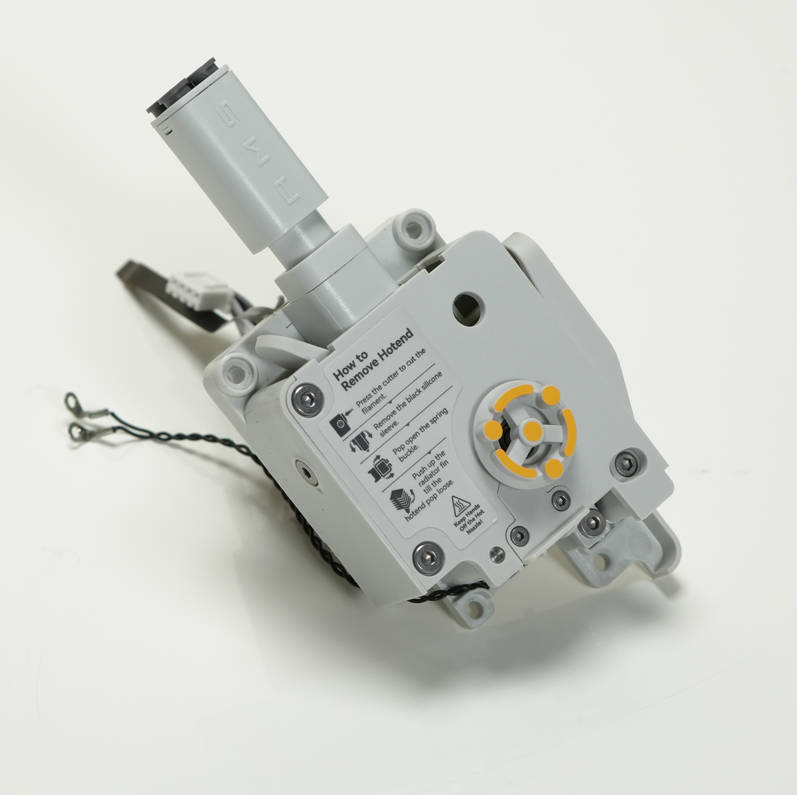

- 3. Unidad del extruder para la serie A1

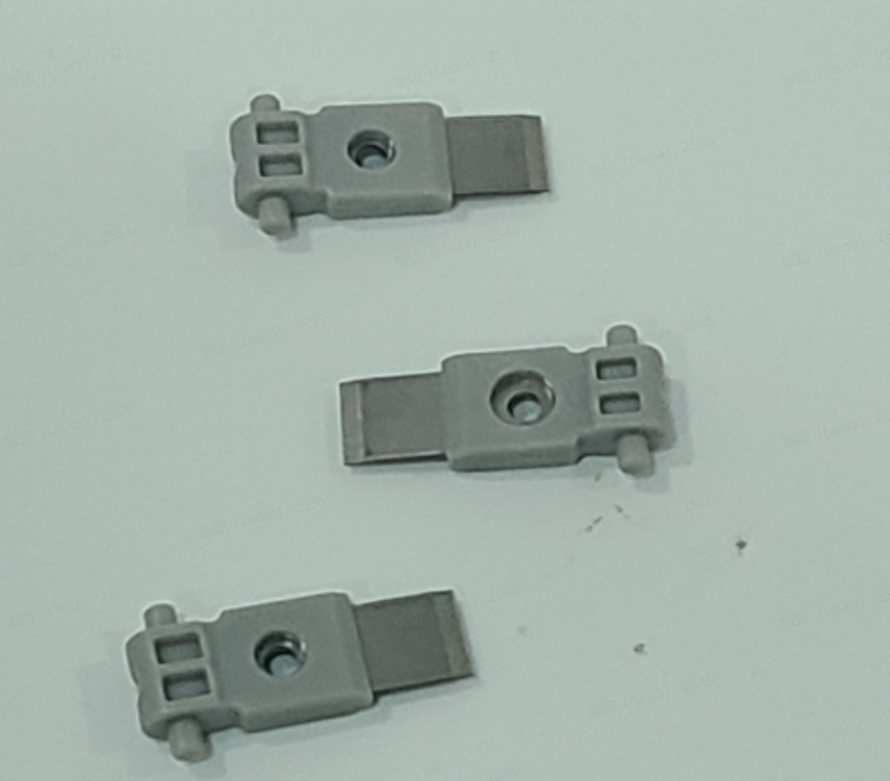

- 4. Cortador de filamento de repuesto

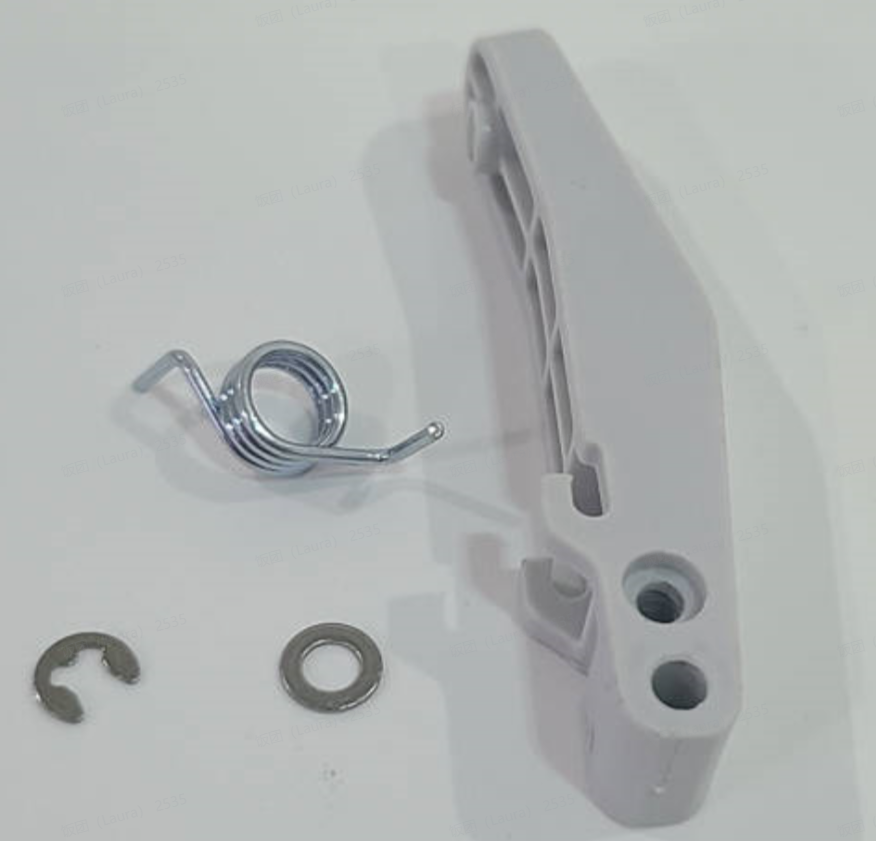

- 5. Palanca del cortador de filamento

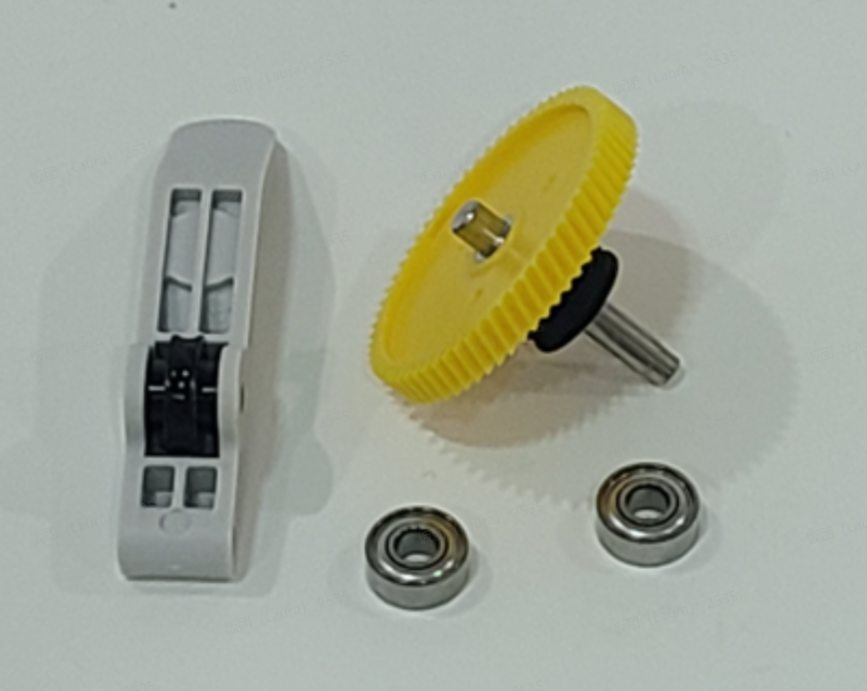

- 6. Ensamblaje de engranajes del extruder

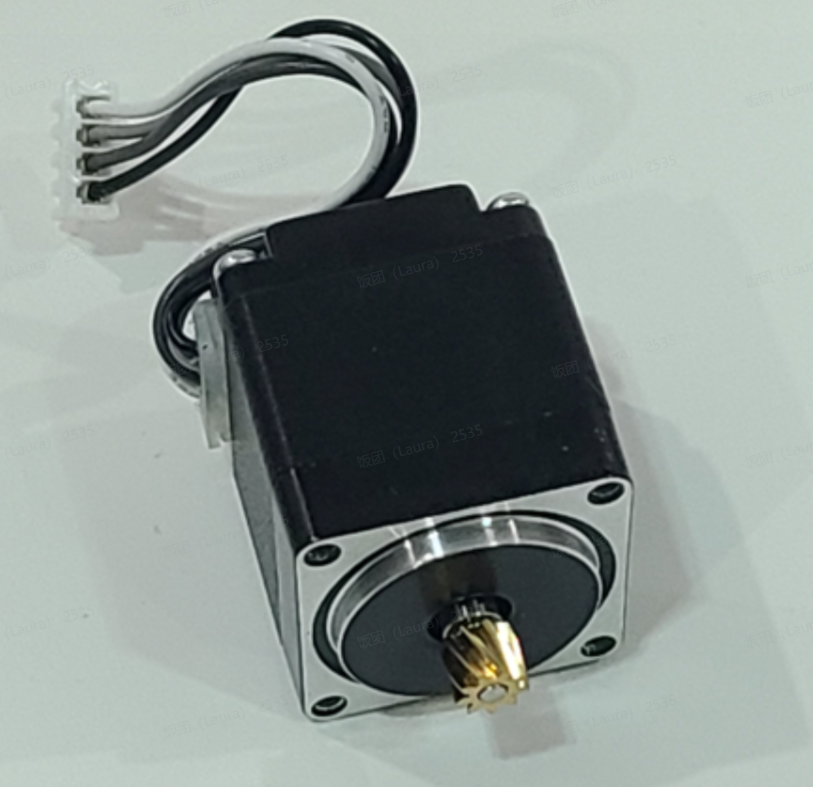

- 7. Motor del extruder para la serie A1
Lista de tornillos
- Tornillo A (BT2*8): Bloque de tensión del filamento (2 unidades).
- Tornillo B (BT2.6*5): Soporte de alimentación (2 unidades).
- Tornillo C (BT2*5): Sensor de filamento (2 unidades).
- Tornillo D (BT2.6*14): Palanca del cortador de filamento (1 unidad).
- Tornillo E (BT2.3*7): Tapa frontal del extruder (4 unidades).
- Tornillo F (M3*11): Rueda conducida del extruder (1 unidad).
- Tornillo G (M2.5*5): Motor del extruder (4 unidades).
Lista de herramientas
- Llaves hexagonales H1.5 / H2.0
- Pinzas de punta plana
Operación previa
Si hace falta, fijate en la guía de Reemplazo del Toolhead - Serie A1 para saber cómo sacar el módulo de extrusión del cabezal.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, especialmente si vas a tocar la parte electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y exponerte a un peligro innecesario.
Durante el mantenimiento, podrías tener que desarmar partes como el hotend, lo que deja expuestos cables que podrían tocarse entre sí o con partes metálicas. Por eso, desenchufá la máquina antes de arrancar. Si tenés alguna duda sobre los pasos a seguir, abrí un ticket de soporte y te damos una mano lo antes posible.
Desarmado
Paso 1: Sacar el bloque de presión del filamento

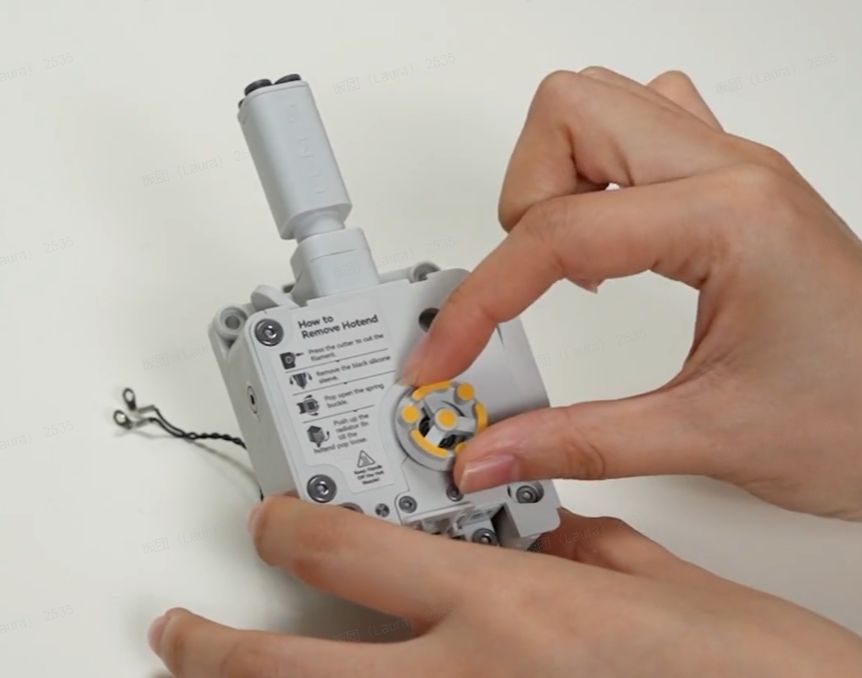

Sacá la rueda giratoria usando una llave hexagonal H1.5 para destornillar los 2 tornillos A. Después, retirá el bloque de presión.
Paso 2: Sacar el ensamblaje del Filament Hub

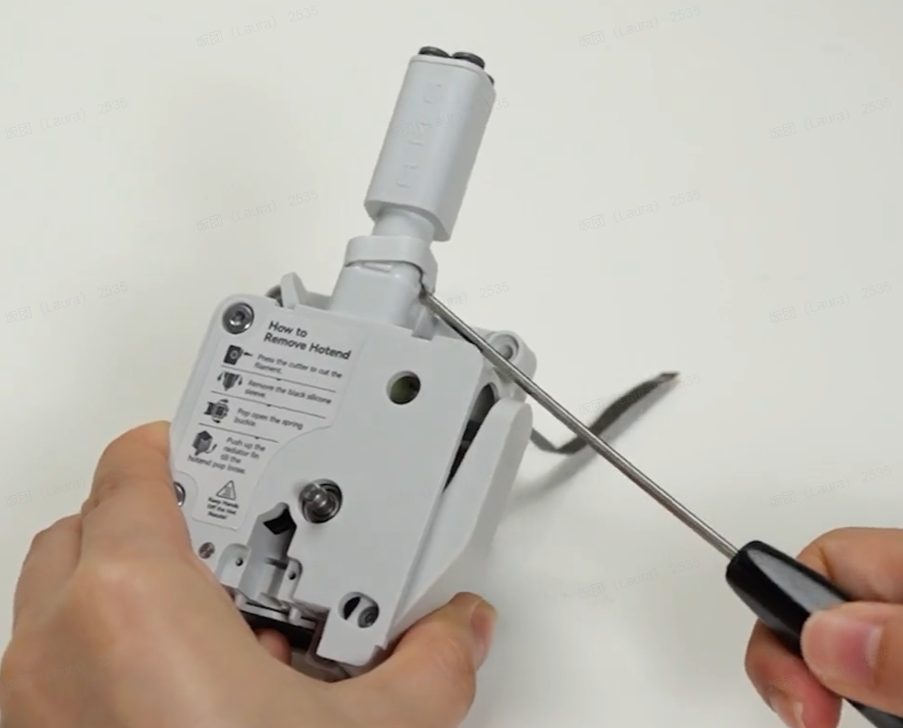

Usá una llave para hacer palanca con mucha delicadeza y sacar la tapa del Filament Hub. Después, retirá el ensamblaje del Filament Hub junto con su resorte.
Paso 3: Sacar el sensor de filamento

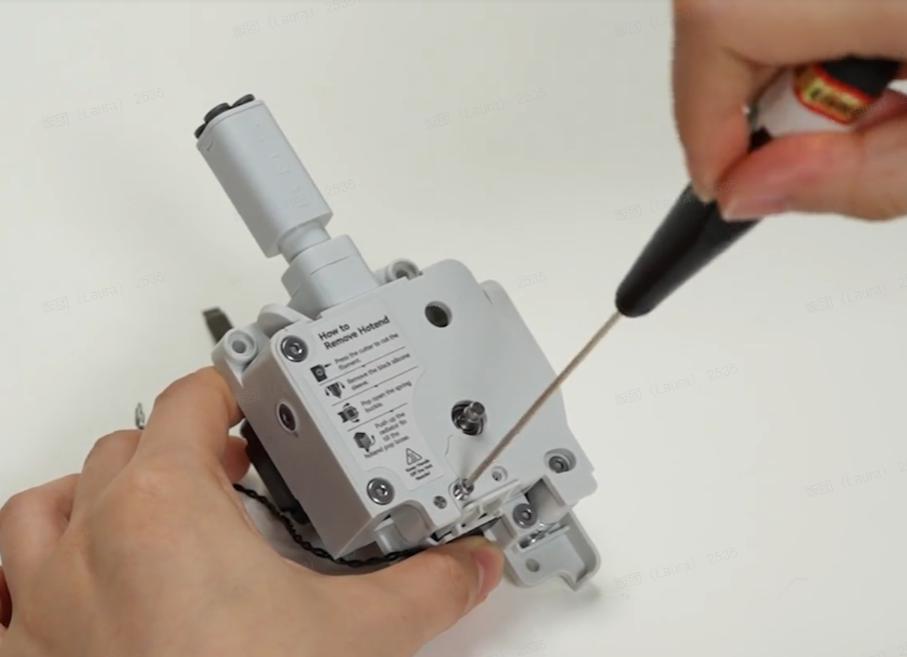

Usá la llave H2.0 para sacar los 2 tornillos B y retirar el soporte de alimentación. Después, usá la llave H1.5 para sacar los 2 tornillos C y retirar el sensor de filamento.
Paso 4: Sacar el cortador de filamento
Usá la llave H2.0 para sacar el tornillo D, soltá la palanca del cortador y retirá el cortador de filamento.
Paso 5: Sacar el ensamblaje de engranajes del extruder
Usá la llave H2.0 para sacar los 4 tornillos E, aflojá el tornillo F y sacá la tapa frontal del extruder. Usá las pinzas para retirar el resorte de extrusión y la tapa metálica, y después sacá el ensamblaje de engranajes del extruder.
Paso 6: Sacar la palanca del cortador de filamento
Usá las pinzas para sacar el clip de retención tipo E. Tenelo bien firme para que no salga volando. Después, retirá la arandela, la palanca y el resorte.
Paso 7: Sacar el motor del extruder
Usá la llave H2.0 para sacar los 4 tornillos G y retirá el motor del extruder.
Guía de armado
Paso 1: Instalar el motor del extruder
Instalá el motor del extruder en la tapa trasera, fijándote bien cómo quedan orientados los cables. Usá la llave H2.0 para ajustar los 4 tornillos G.
Paso 2: Instalar la palanca del cortador de filamento
Poné el resorte y la manija en el pivote. Colocá la arandela arriba y después instalá el clip de retención tipo E. Usá las pinzas para presionar el clip hasta que quede bien calzado.
Paso 3: Instalar el ensamblaje de engranajes del extruder
Instalá el engranaje de mando y el engranaje loco del extruder en sus respectivos ejes. Armá el resorte y la tapa metálica en la posición y dirección correctas (fijate en las fotos para ver los ejemplos de cómo se hace bien y cómo no). Usá las pinzas para ponerlos con cuidado en el soporte de la rueda conducida. No ajustes el tornillo lateral todavía.

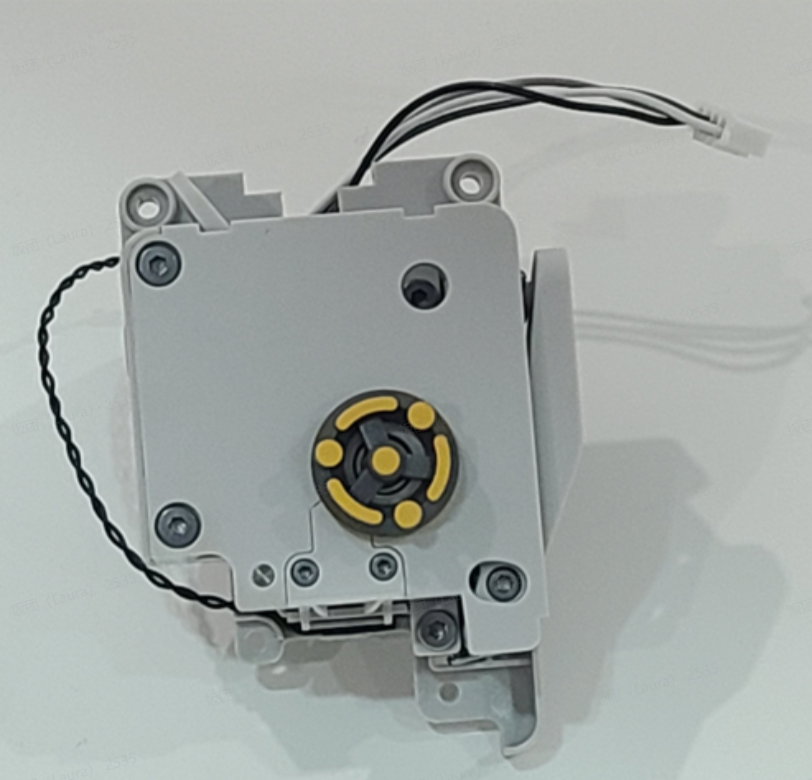

Después, cerrá la tapa frontal del extruder.
¡Ojo! Asegurate de que el resorte y la tapa queden bien puestos. Si no, los engranajes no van a poder morder el filamento y la impresión va a fallar.
Usá la llave H2.0 para ajustar los 4 tornillos E y después apretá el tornillo F.

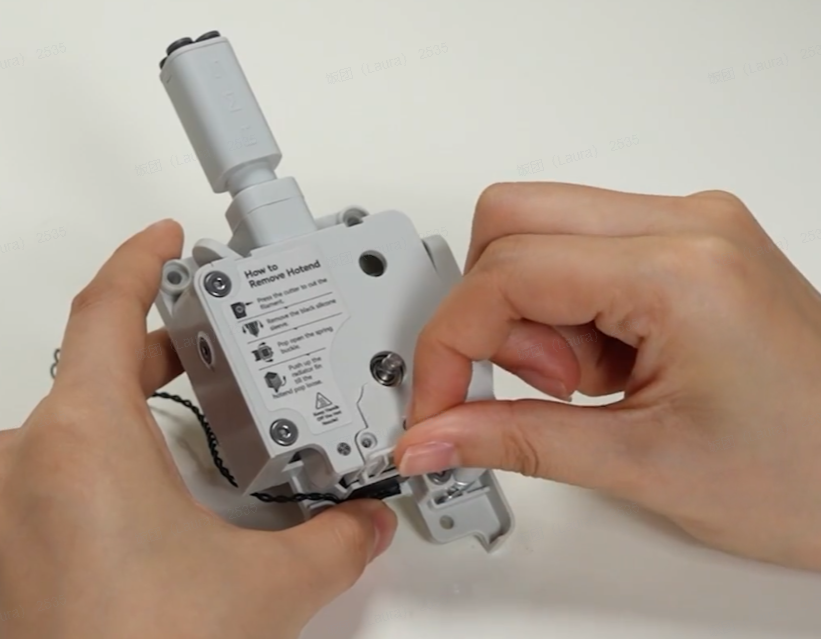

Paso 4: Instalar el cortador de filamento de repuesto
Instalá el cortador de filamento en la palanca. Levantá la palanca y deslizá el cortador hacia adentro.
