Esta guía te explica paso a paso cómo cambiar el motor del eje Z de tu impresora A1. Seguí las instrucciones con cuidado para asegurar un reemplazo correcto y que la máquina vuelva a imprimir perfecto.
Modelos compatibles
A1
Motor del eje Z
El motor del eje Z es un motor stepper montado en la base de la impresora que mueve el cabezal en sentido vertical.
¿Cuándo cambiarlo?
- Si el motor del eje Z está quemado.
- Si el soporte técnico oficial confirmó que el motor falla después de analizar los logs.
Aviso de seguridad
¡Importante! Es fundamental apagar la impresora y desenchufarla antes de hacer cualquier mantenimiento. Laburar con la máquina prendida puede causar un cortocircuito, dañando la electrónica y poniendo en riesgo tu seguridad. Durante el proceso podrías exponer cables y componentes que, al tocar metal u otras partes electrónicas con la energía encendida, generarían fallas graves.
Si tenés dudas sobre cómo seguir esta guía, abrí un ticket de soporte y te vamos a ayudar lo antes posible.
Herramientas y materiales necesarios
- Motor del eje Z para Bambu Lab A1 (contactate con soporte para comprarlo).
- Llave Allen H2.0.
- Tiempo estimado: 20 minutos.
Cómo sacar el motor del eje Z
Sacá la tapa superior del eje Y

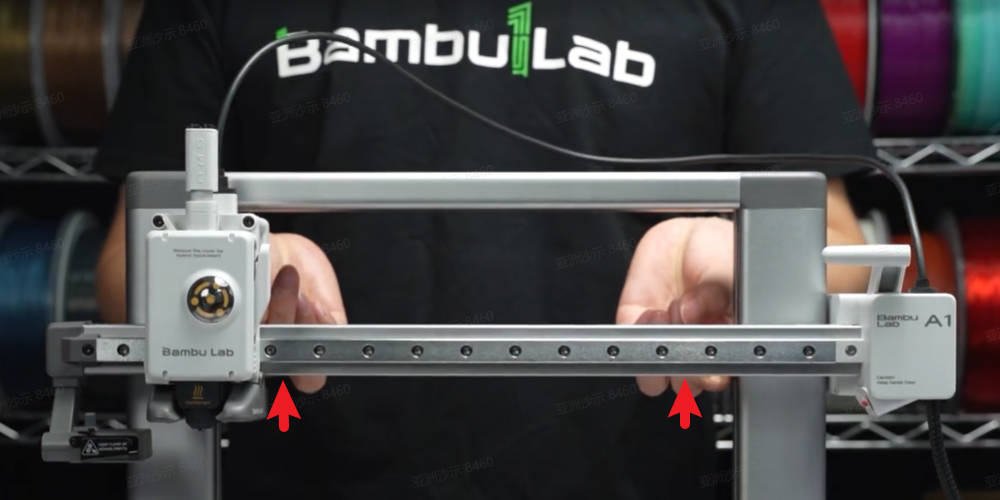

Paso 1. Poné la impresora parada y subí el eje X hasta la posición más alta.

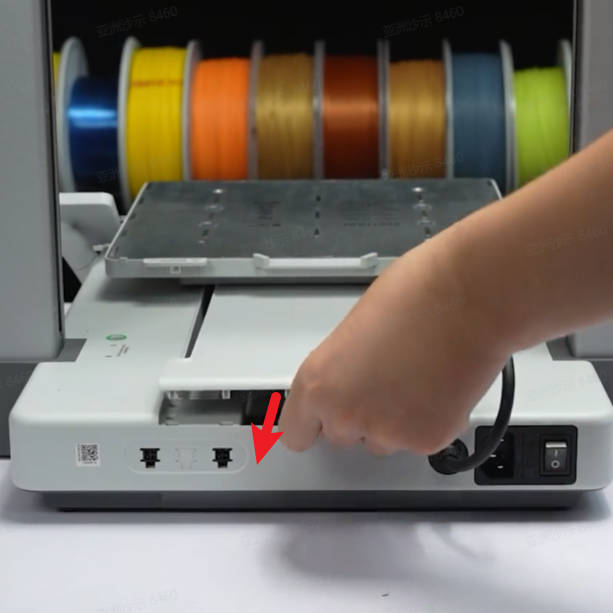

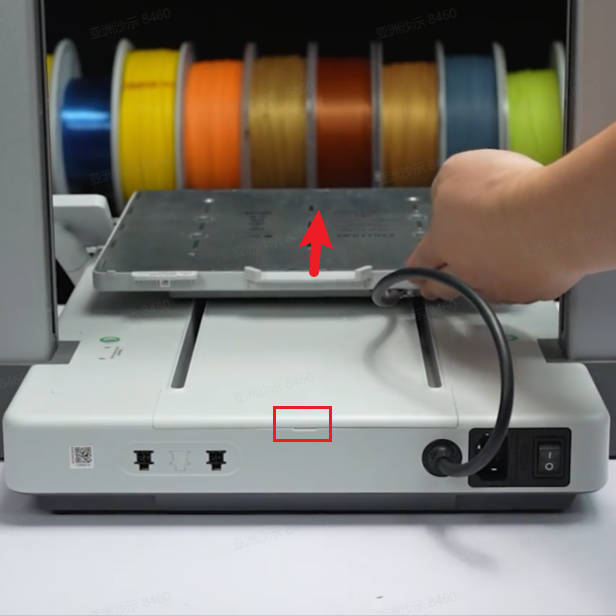

Paso 2. Empujá la cama hacia adelante y retirá la tapa superior del eje Y.
Aflojá los tornillos de tensión de la correa del eje Z

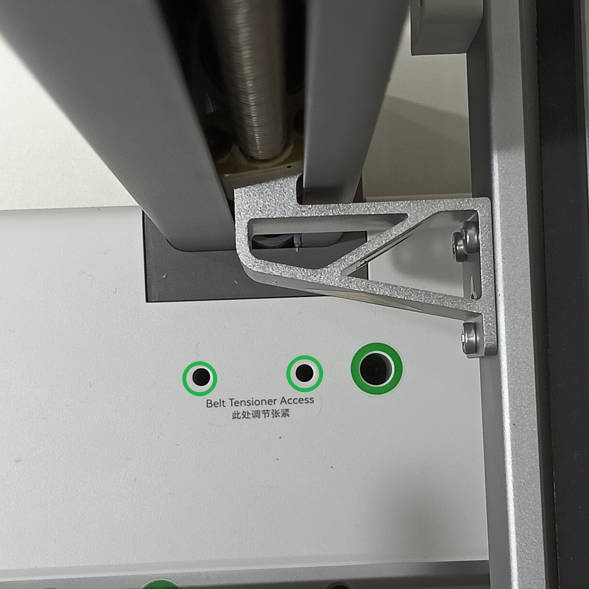

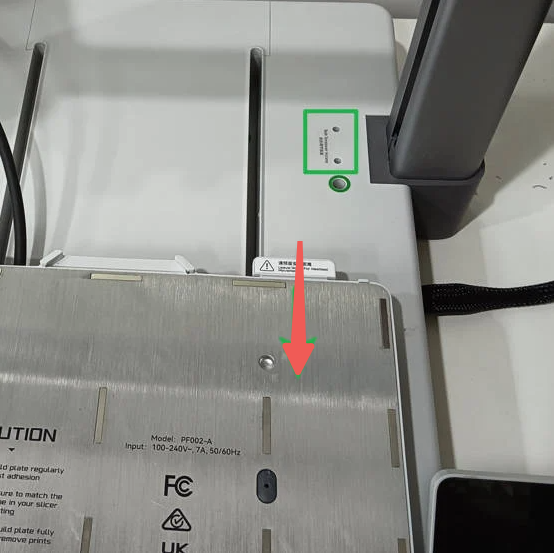

Usando la llave Allen H2.0, aflojá los tornillos de tensión de la correa del eje Z dándoles una sola vuelta (no los saques del todo). Estos tornillos están en la base, contra la columna derecha, y los podés ver moviendo la cama hacia adelante.
Desconectá los cables

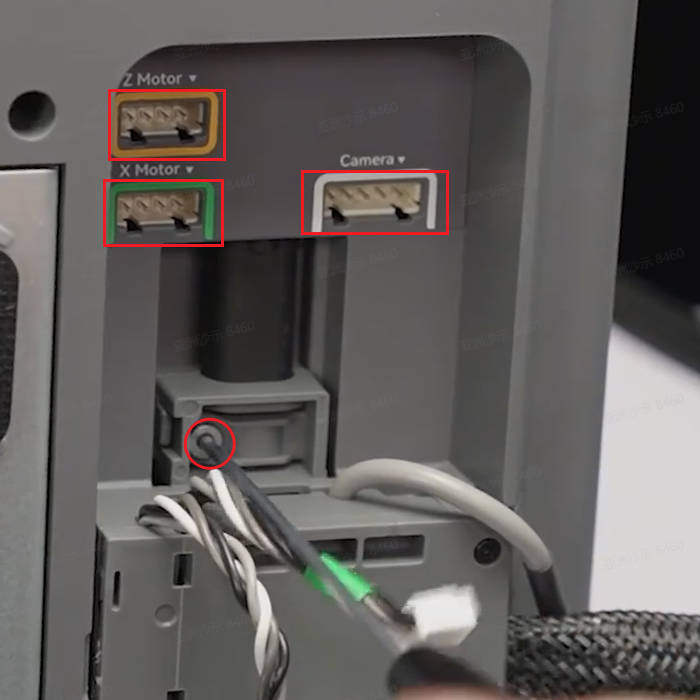

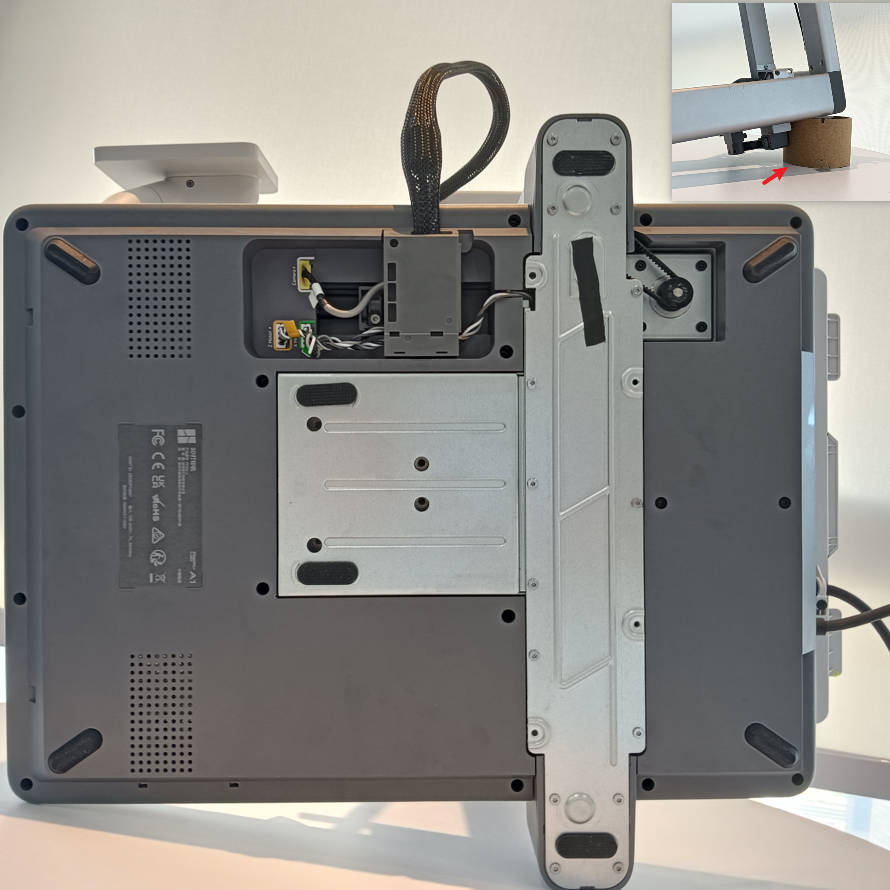

Paso 1. Volcá la impresora hacia la izquierda para ver la caja de cables de abajo y desconectá en orden el cable de la cámara, el del motor X y el del motor del eje Z.

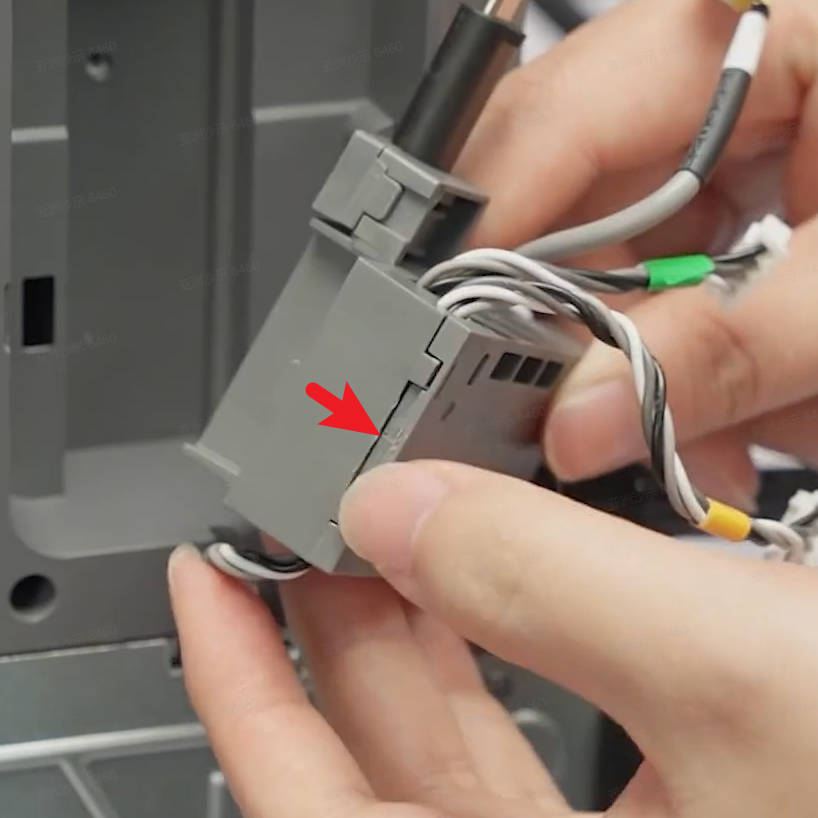

Paso 2. Aflojá el tornillo plateado y deslizá la caja para desconectar el cable USB. Después abrí la tapa del cable del motor Z y sacalo de la caja.
Sacá el conjunto de la base inferior

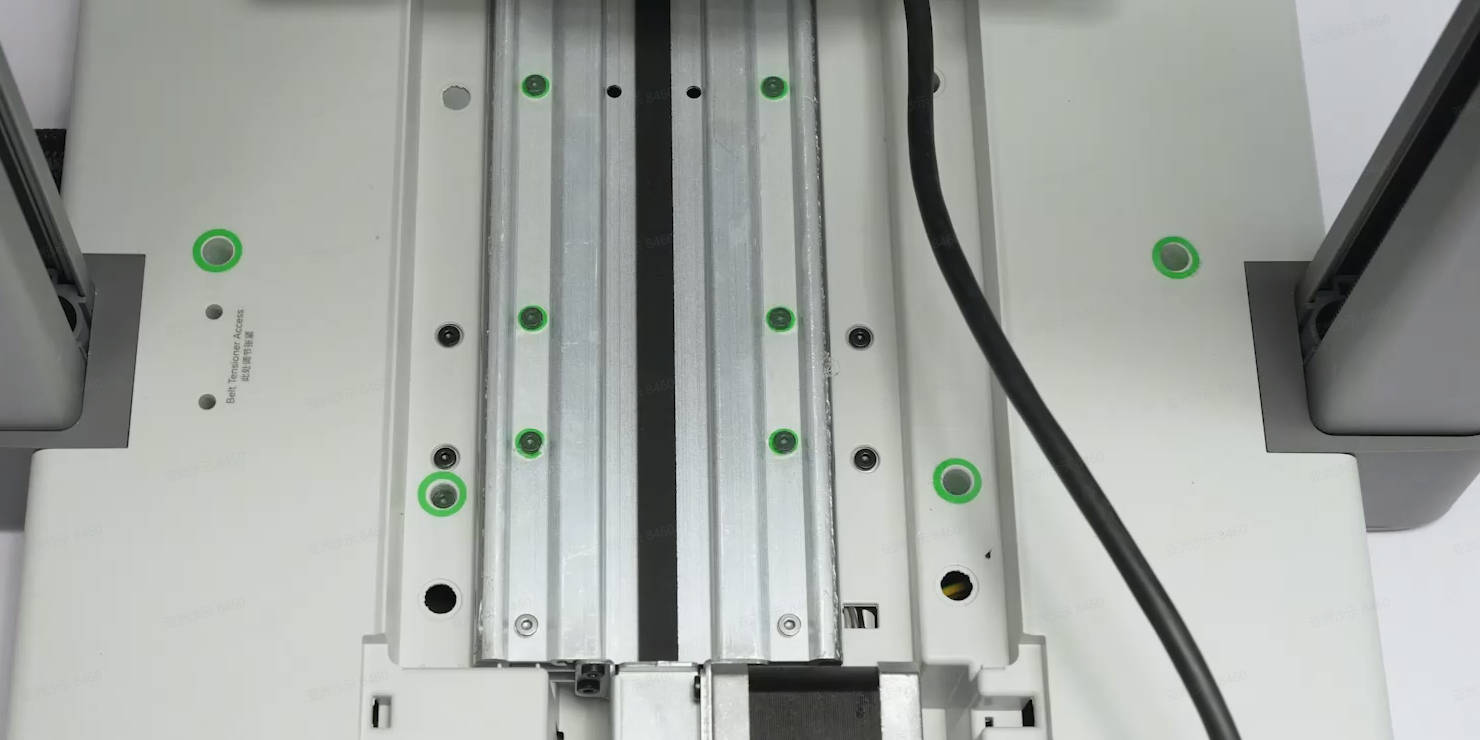

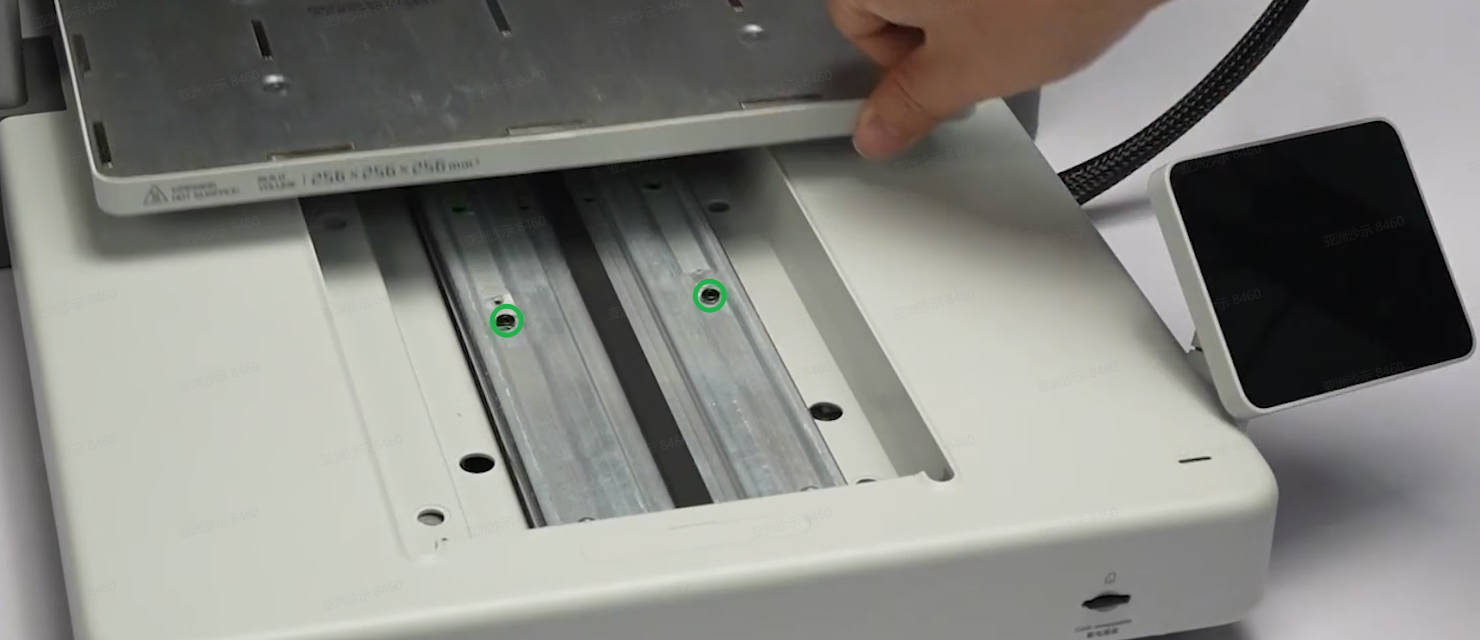

Empujá la cama hacia adelante y sacá 10 tornillos con la llave H2.0. Después llevá la cama hacia atrás de todo y sacá otros 2 tornillos. Finalmente, levantá un lado de la base y retirá el conjunto completo.
Sacá la placa base metálica

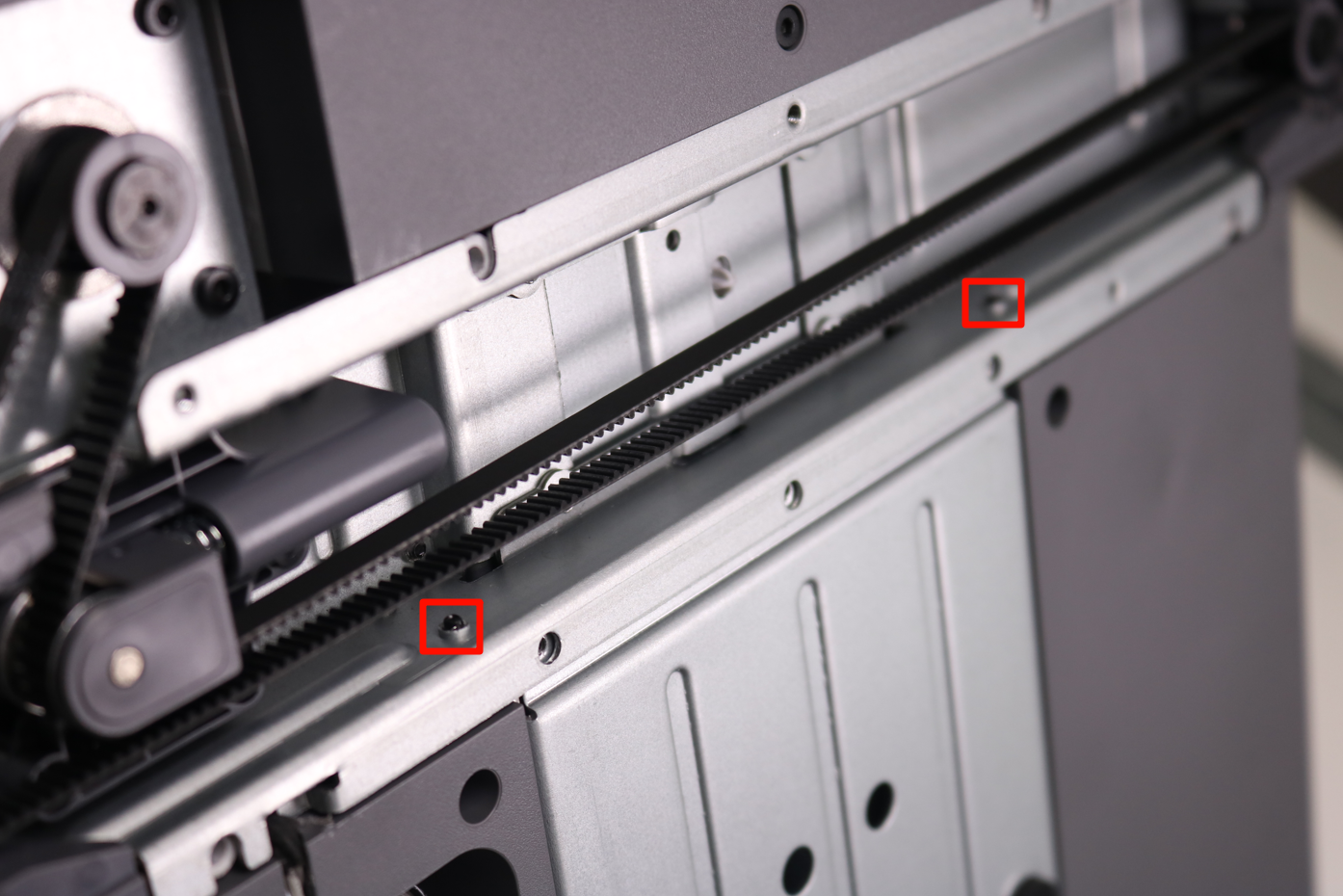

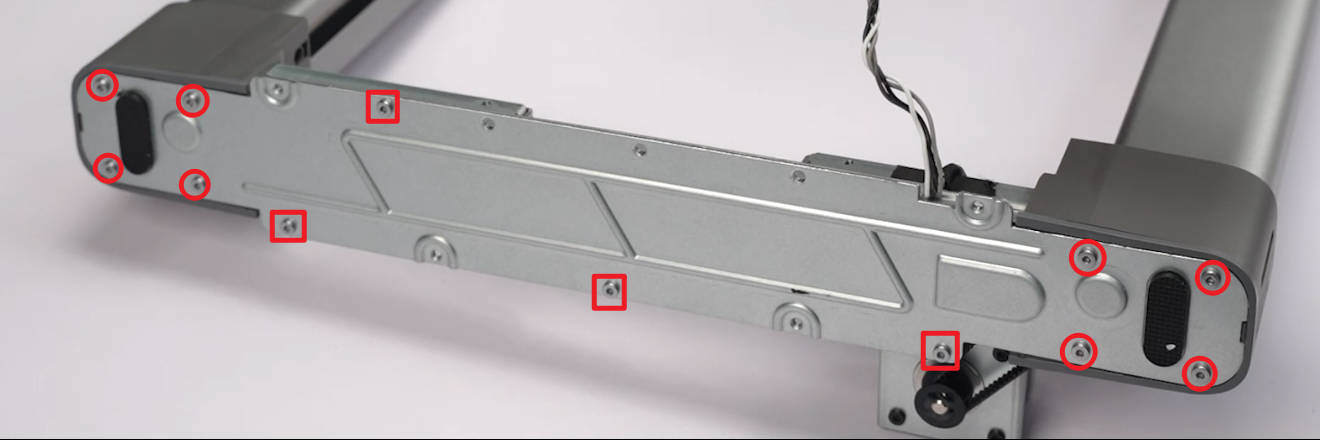

Sacá los 8 tornillos largos que traban la columna del eje Z y los 4 tornillos cortos del medio de la placa metálica. Ojo: las cabezas de los tornillos y los bordes del marco metálico pueden estar filosos o tener rebabas. Laburá con cuidado o usá guantes resistentes a cortes.
Retirá el motor del eje Z
Paso 1. Sacá las cintas adhesivas.
Paso 2. Sacá los 4 tornillos con la llave H2.0 y retirá el motor Z, la correa y la polea dentada. Te conviene pegar un borde de la cinta en la mesa para volver a usarla después.
Instalá el motor nuevo
Subí el eje X
Asegurate de que el eje X esté al tope de arriba en ambos lados para evitar que quede torcido.
Colocá el motor del eje Z
Paso 1. Poné la polea en el motor nuevo. Acomodá la correa según su recorrido, pasá el motor a través de ella, encajalo en su lugar y ajustá los 4 tornillos.
Paso 2. Acomodá el cable del motor y pegalo con las cintas.
Instalá la placa base metálica
Poné la placa fijándote que la dirección sea la correcta según los agujeros de los tornillos. Ajustá los 4 tornillos cortos (marcados en naranja en el manual original) en la parte central. No te equivoques de posición al ajustarlos.
Instalá el conjunto de la base inferior
Paso 1. Manteniendo el marco de la impresora parado, poné la base con cuidado de no apretar el cable del motor Z.
Paso 2. Llevá la cama bien hacia adelante y poné los 10 tornillos. Después llevala bien hacia atrás y ajustá los 2 restantes.
Conectá los cables
Paso 1. Poné la impresora inclinada hacia atrás y conectá el cable del motor Z a la caja de conexiones.
Paso 2. Deslizá la caja en la base, conectá el USB y ajustá el tornillo plateado.
Paso 3. Conectá los cables de los motores y la cámara guiándote por las etiquetas de colores. Acomodalos bien para que no queden apretados ni enredados.
Instalá la tapa del eje Y y tensá la correa
Poné la tapa superior del eje Y pasando por abajo de la cama y calzala en sus clips. Prendé la impresora y hacé el proceso de homing. Una vez que termine, mové el eje X arriba y abajo una vez (fijate que el nozzle no choque la cama). Finalmente, ajustá los 2 tornillos de tensión con la llave H2.0.
Calibración
En la pantalla de Calibración, seleccioná solo "Vibration Compensation" y dale a Start. Esto va a confirmar que la impresora esté andando como corresponde.
Notas finales
Esperamos que esta guía te haya servido. Si tenés alguna duda durante el proceso, te recomendamos mandar un ticket técnico incluyendo fotos o videos del problema para que podamos darte una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
