En esta guía te vamos a mostrar cómo reemplazar el ventilador del hotend en la A1 mini. Es un proceso fundamental para mantener tu equipo refrigerado y funcionando correctamente. Seguí los pasos con cuidado y asegurate de tener todo lo necesario a mano antes de arrancar.
¿Cuándo usarla?
Esta guía está pensada para cuando tengas algún problema con el ventilador del hotend.
Los problemas comunes que pueden indicar que necesitás cambiar el ventilador del hotend de la A1 mini incluyen:
- El ventilador del hotend hace mucho ruido.
- El ventilador del hotend falló y ya no gira.
- Fue recomendado por el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios

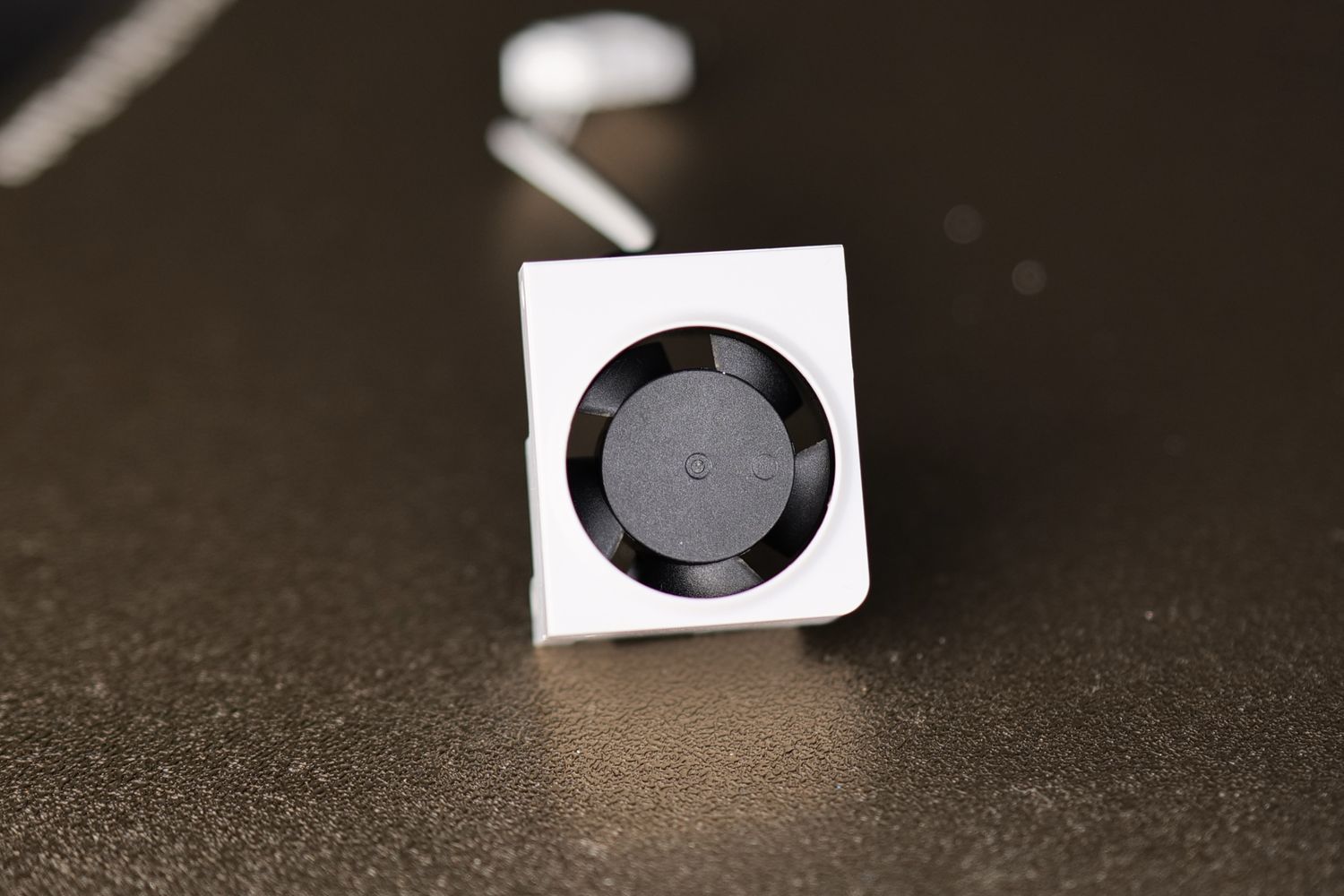

- Ventilador del hotend de Bambu Lab para A1
- Llave allen H2.0
- Llave allen H1.5
- 25 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, incluyendo el trabajo en la electrónica y los cables del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es clave apagar la impresora y desconectarla de la corriente antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
Retirá el ventilador del hotend viejo

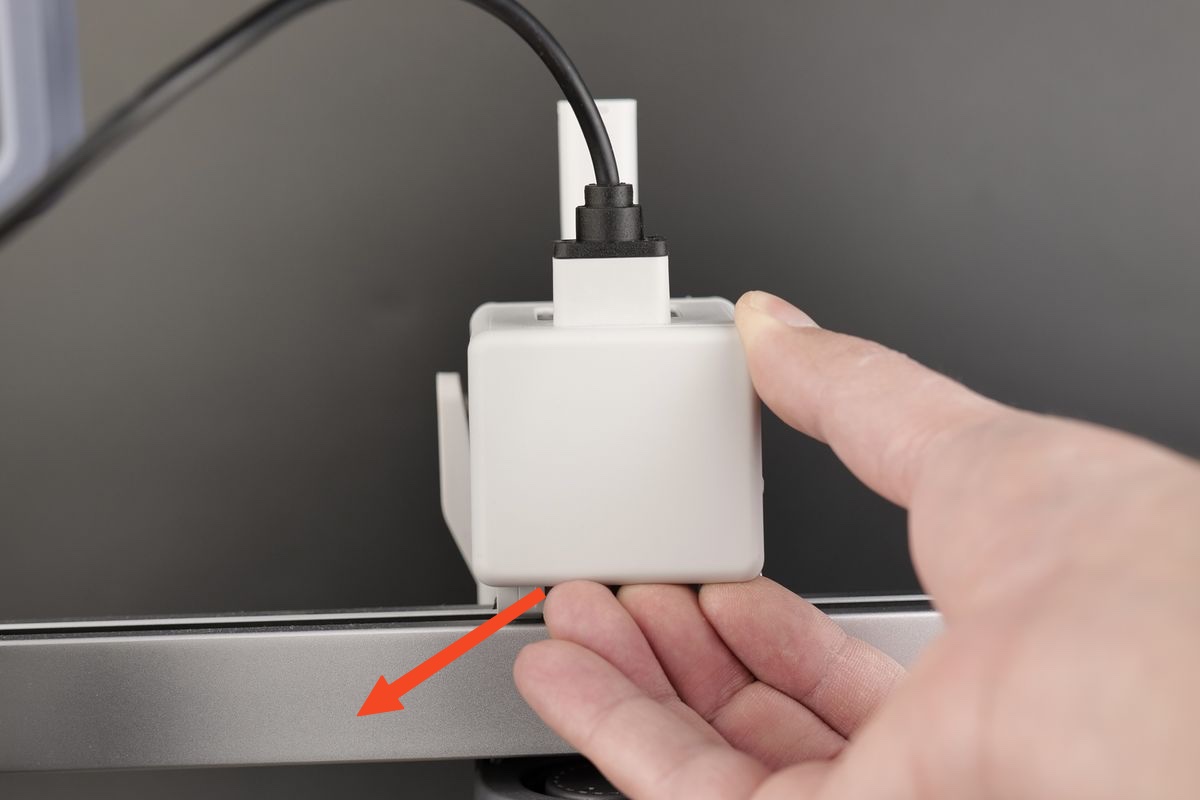

1. Retirá la carcasa trasera del cabezal
Empezamos sacando la carcasa trasera del cabezal. Palanqueá con cuidado la carcasa trasera tirando de la sección inferior como se muestra abajo.

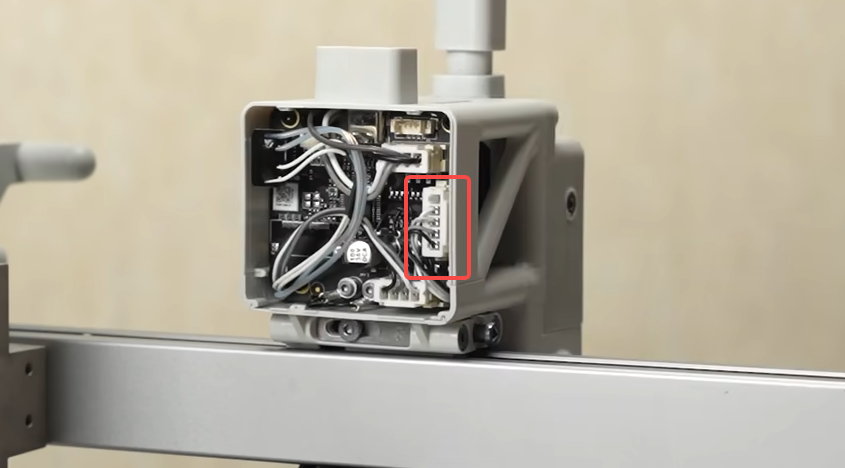

2. Desconectá el cable
Retirá el cable del ventilador del hotend que está conectado a la placa TH. Sacalo con cuidado desde el conector, y evitá tirar directamente del cable. Te recomendamos usar una herramienta plana para palanquearlo suavemente y evitar cualquier daño potencial.
3. Retirá la cubierta frontal del cabezal

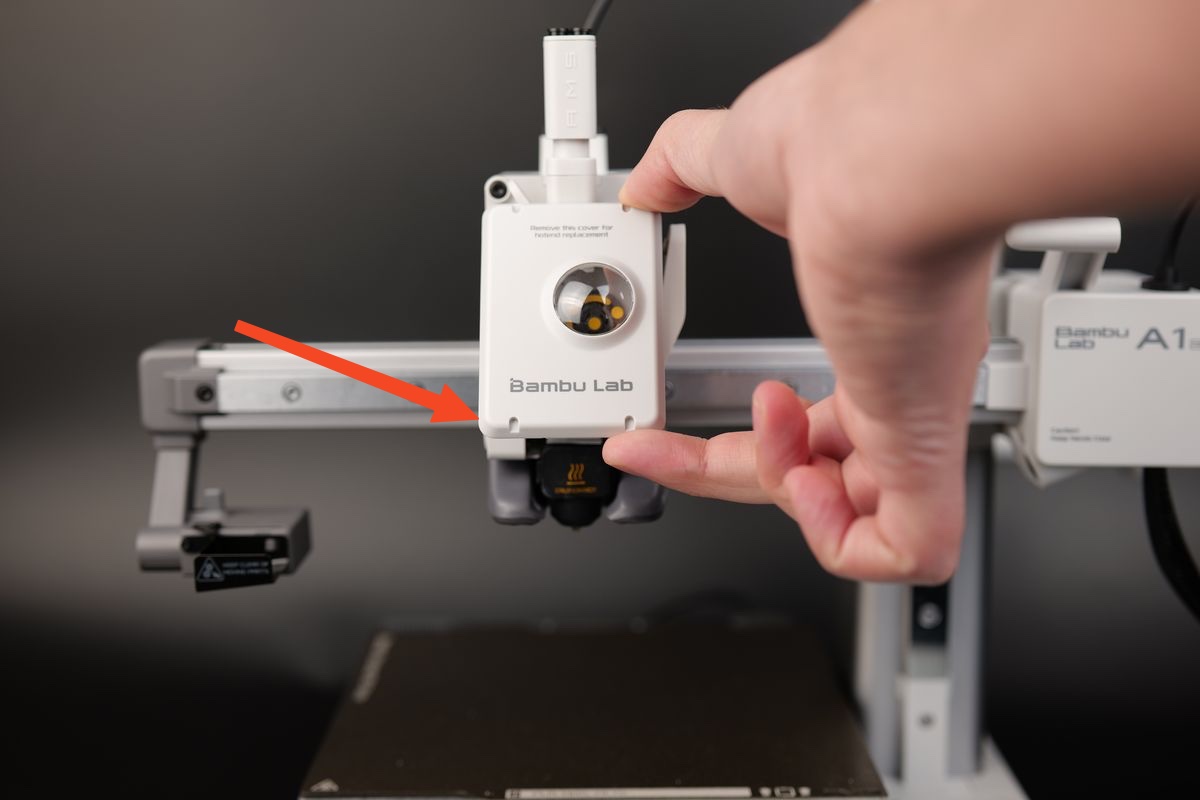

Agarrá la base de la cubierta frontal y tirá suavemente hacia vos. Los clips que sostienen la cubierta en su lugar se van a soltar, permitiéndote sacar la cubierta frontal.

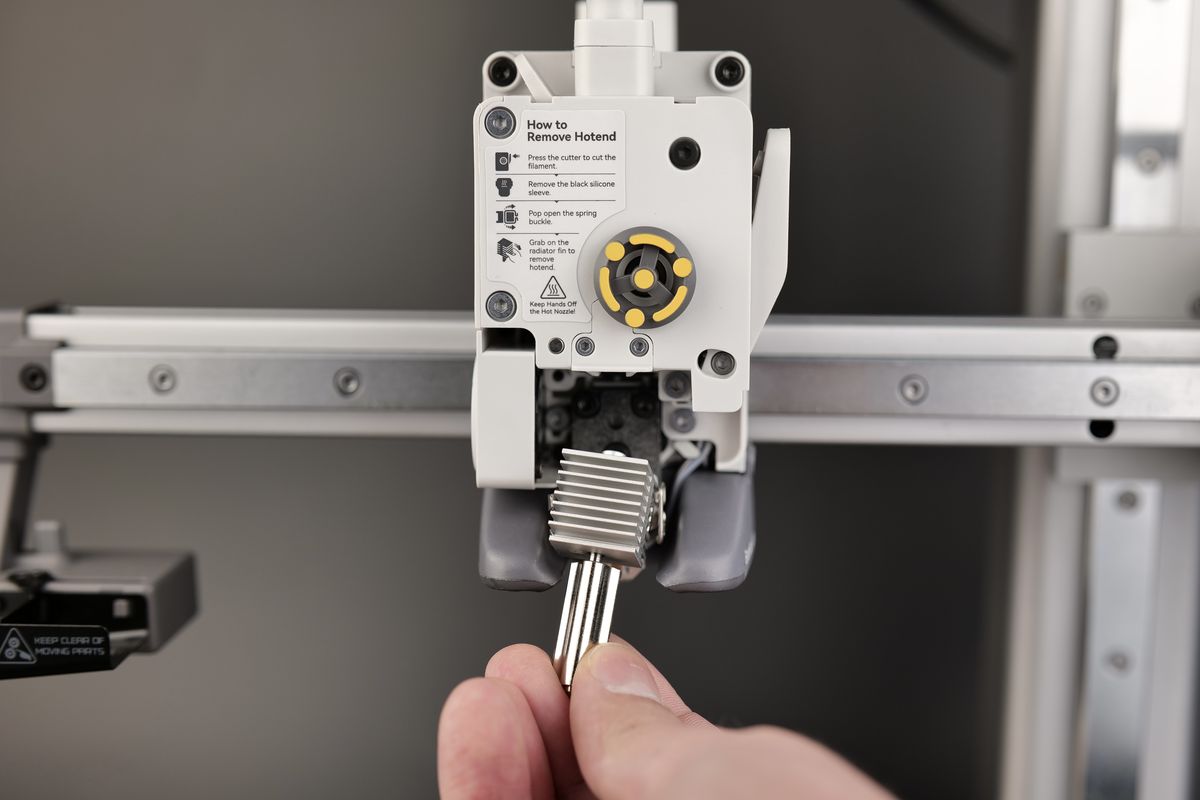

4. Retirá el hotend
Sacá la funda de silicona del hotend tirando suavemente hacia vos, y después retirá el hotend. Todos los pasos están indicados en el sticker del extruder.
5. Retirá los tornillos del extruder
Sacá los tornillos como se muestra en la imagen y tirá suavemente del extruder un poquito hacia adelante. Tené cuidado al sacarlo, ya que vas a tener que desconectar con cuidado el cable cinta del sensor de filamento.

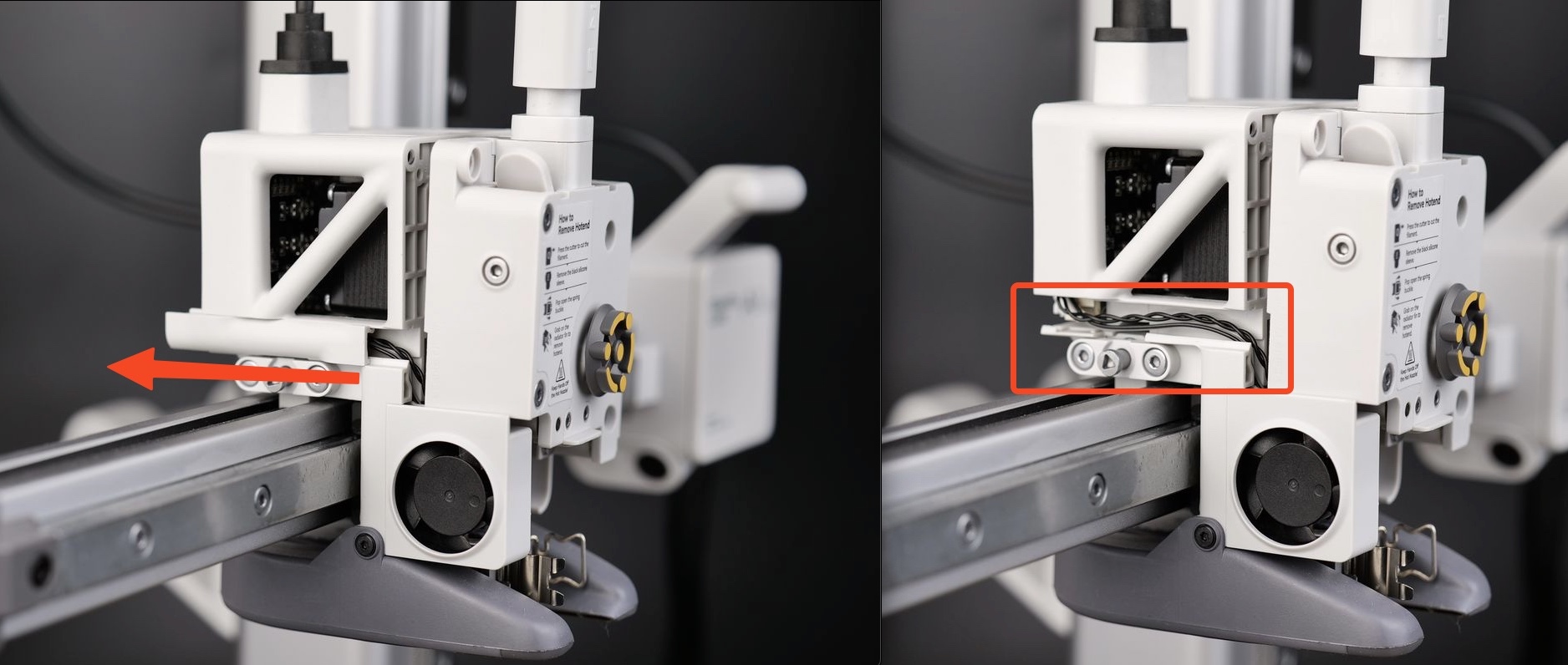

6. Retirá la tapa de cables izquierda
En el canal de cables de la izquierda están los cables del ventilador del hotend y del sensor de filamento. Empujá la tapa de cables izquierda hacia atrás y sacala, luego retirá el cable del ventilador del hotend del canal.
7. Retirá el ventilador del hotend
Sacá los 2 tornillos y después retirá el ventilador del cabezal.
Instalá el nuevo ventilador del hotend
1. Instalá el nuevo ventilador del hotend
Instalá el nuevo ventilador del hotend en el cabezal y ajustá los 2 tornillos (dos de cada lado y uno atrás) que aseguran el ventilador.

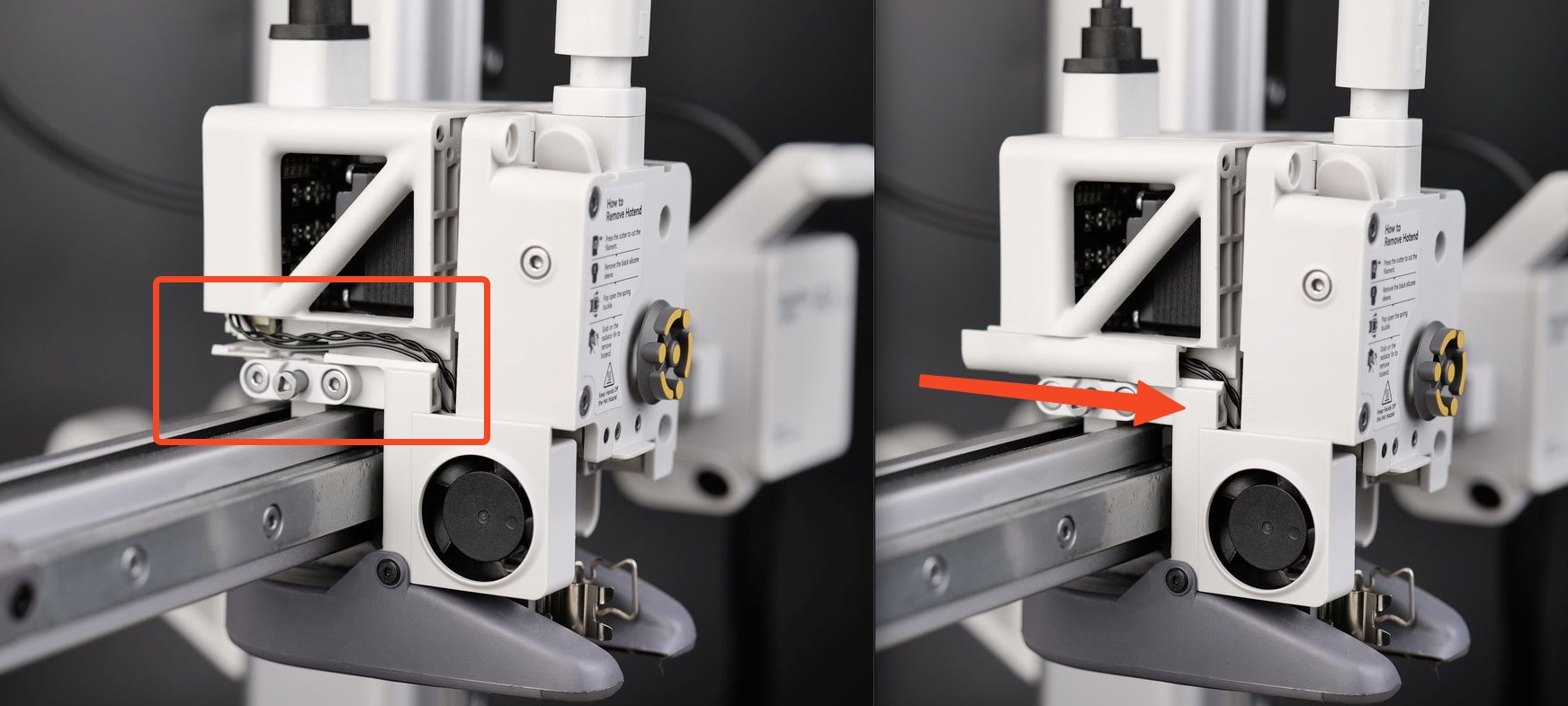

2. Instalá la tapa de cables izquierda
Pasá con cuidado el cable del ventilador del hotend por el canal de cables izquierdo y empujá el cable hacia adentro en la dirección que se muestra.

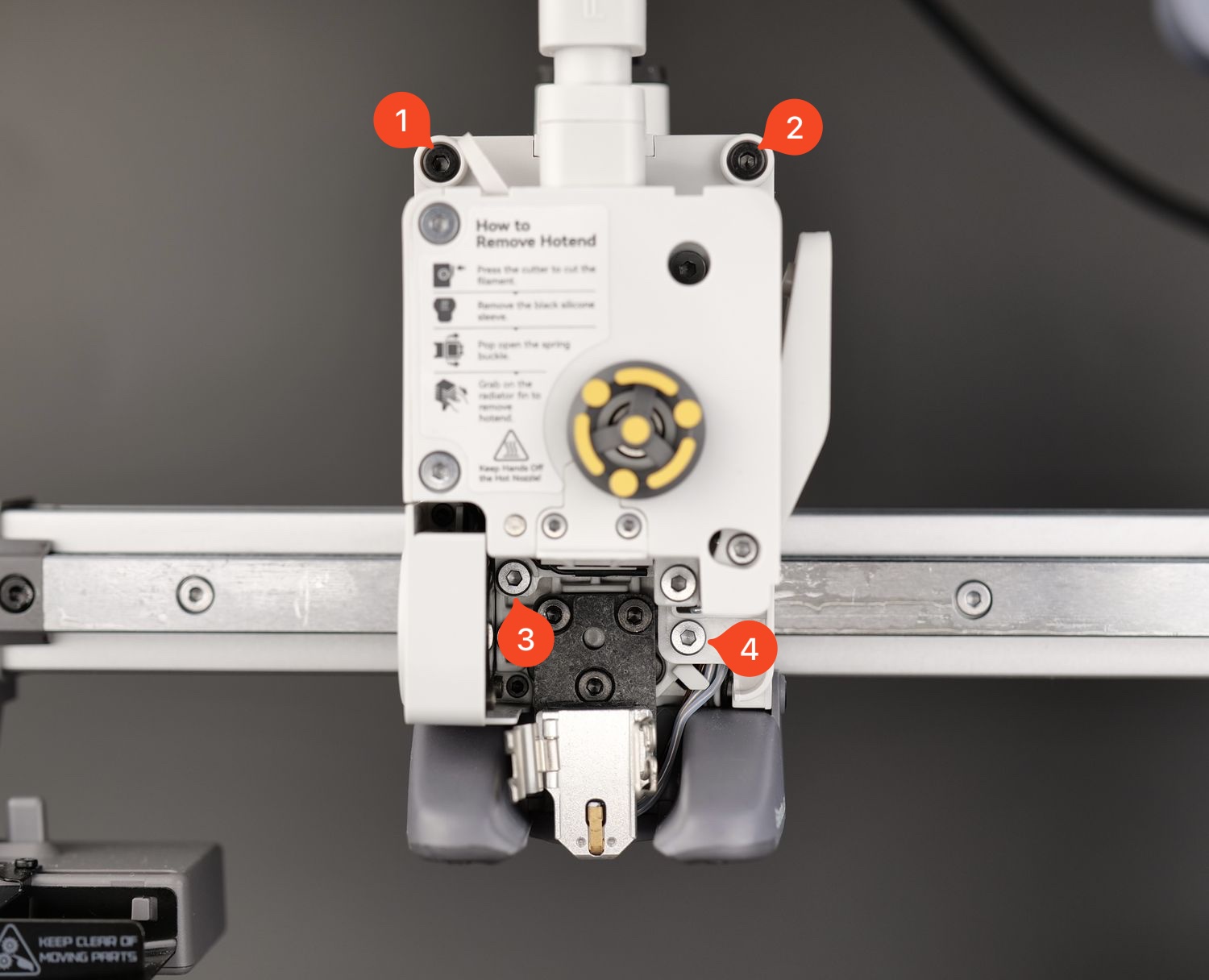

3. Instalá el extruder
Asegurá el extruder al cabezal usando los 4 tornillos, como se ve en la imagen de abajo.
4. Volvé a conectar el cable
Reconectá el cable del ventilador del hotend como se muestra abajo.

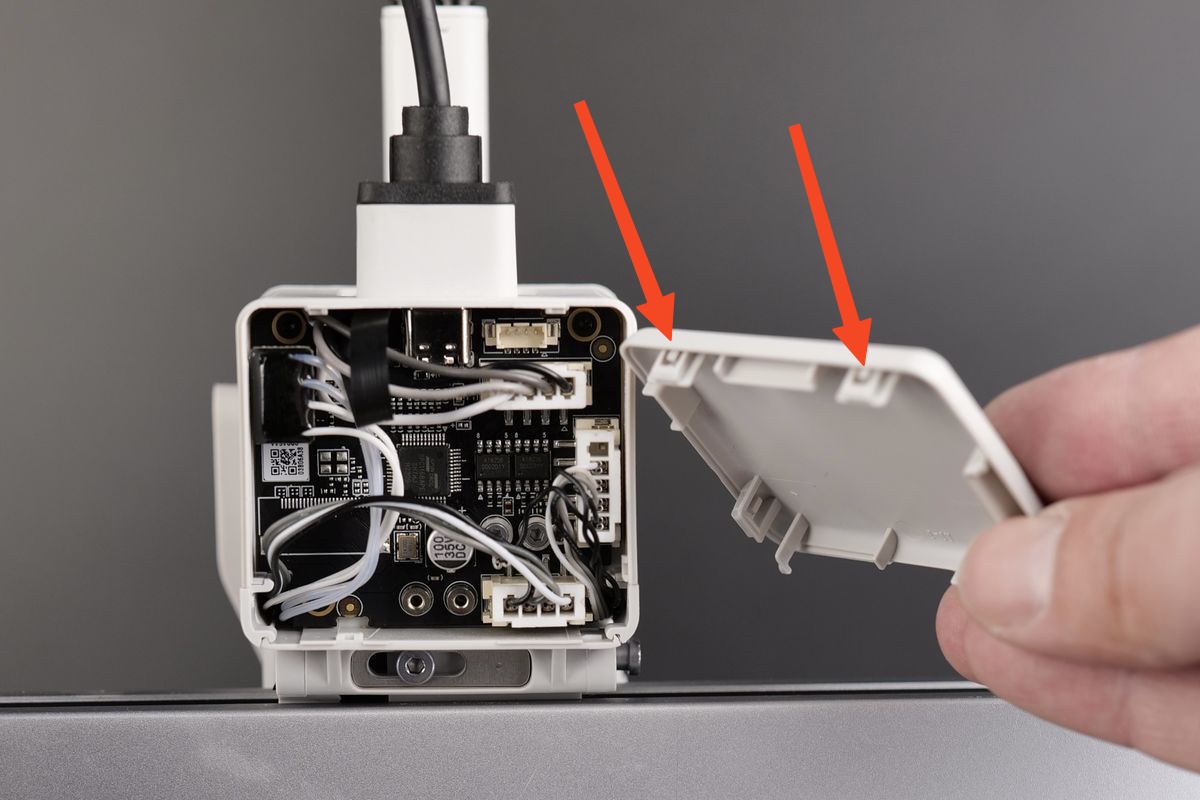

5. Instalá la carcasa trasera del cabezal
Simplemente alineá los dos soportes de la carcasa trasera hacia la parte superior y empujá hasta que escuches unos clics.
6. Instalá el hotend y la funda de silicona para hotend
Seguí las instrucciones del sticker del extruder para volver a colocar el hotend en el cabezal. Después, aseguralo en su lugar con el clip e instalá la funda de silicona.
7. Instalá la cubierta frontal del cabezal
Simplemente colocá la cubierta frontal en la parte superior del cabezal alineando los clips, y después empujá suavemente en la parte inferior. Vas a escuchar el sonido de los clips cuando la instalación esté completa.
Verificá el funcionamiento
Para asegurarte de que todo ande bien, prendé la impresora y configurá la temperatura del hotend a 100°C. Después de unos segundos, el ventilador del hotend debería empezar a girar, lo que indica que la operación fue exitosa.
Paso de calibración después de la operación
Te recomendamos hacer una calibración completa de la impresora después de este procedimiento.
Además, te sugerimos lavar la PEI plate antes de usarla, ya que puede haberse contaminado con gratitud durante el proceso.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda. Para garantizar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso, te recomendamos contactar al equipo de soporte técnico antes de empezar. Vamos a hacer lo mejor posible para responderte rápido y darte la asistencia necesaria. Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
