En esta guía te vamos a mostrar cómo reemplazar el ventilador de capa en tu A1. Es un procedimiento directo que te va a permitir recuperar el rendimiento óptimo de refrigeración en tus impresiones si el componente original falló o hace ruidos extraños.
¿Cuándo usarlo?
Esta guía está pensada para cuando detectás problemas con el ventilador de capa de la impresora. Los fallos más comunes que indican que necesitás un cambio incluyen:
- El ventilador de capa se dañó al quedar envuelto en filamento plástico por un fallo de impresión.
- El ventilador genera ruidos molestos o excesivos durante su funcionamiento.
- Te lo recomendó el Soporte Técnico de Bambu Lab tras un diagnóstico.
Herramientas y materiales necesarios

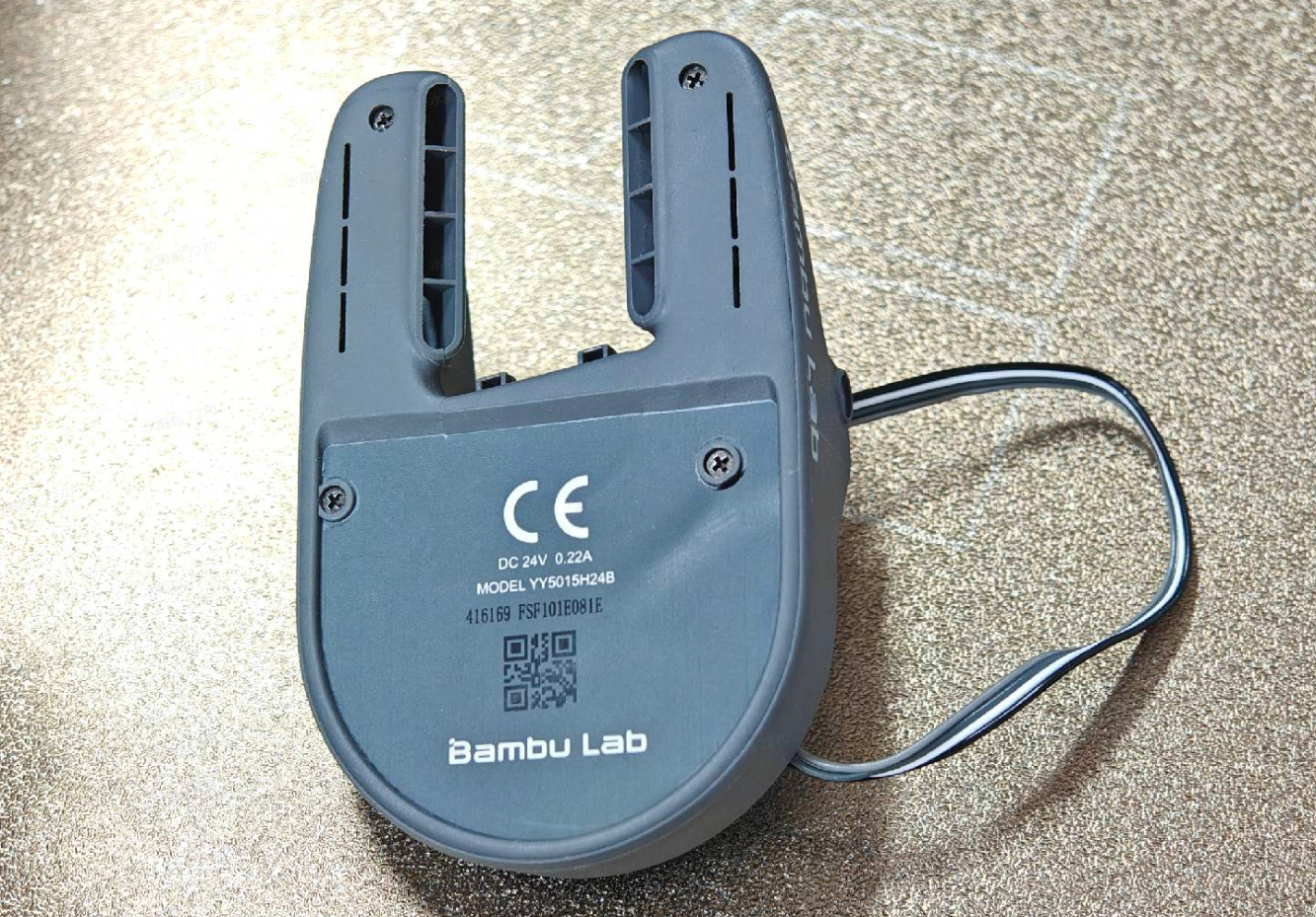

- Ventilador de capa de Bambu Lab para A1
- Llave Allen H2.0
- Llave Allen H1.5
- 20 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica y los cables del cabezal. Trabajar con el equipo encendido puede provocar un cortocircuito, causando daños electrónicos y riesgos para tu seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesites desarmar partes como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con metales o con otros componentes electrónicos mientras la impresora sigue prendida. Por eso, desconectá siempre la impresora de la corriente. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de Soporte.
Retirar el ventilador de capa viejo
1. Retirar la carcasa trasera del cabezal

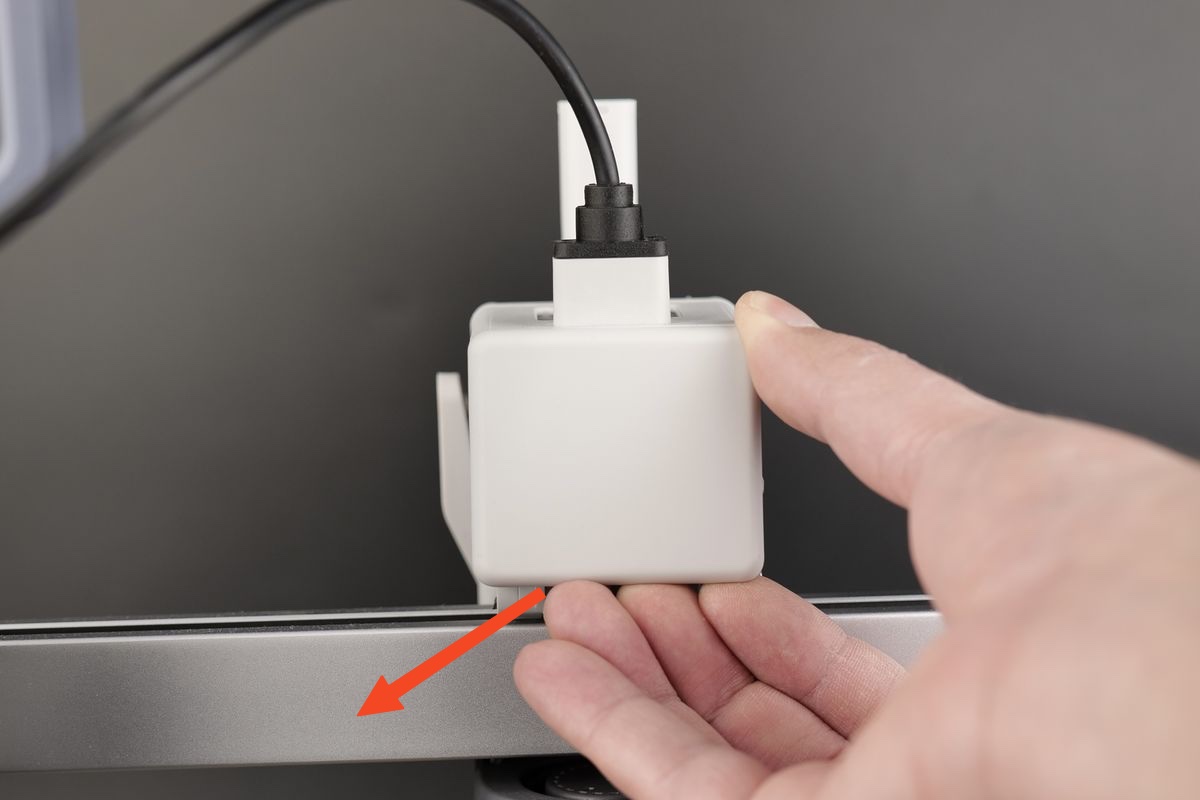

Empezamos sacando la carcasa trasera del cabezal. Hacé palanca con cuidado tirando de la sección inferior como se muestra en las imágenes del manual.
2. Desconectar el cable

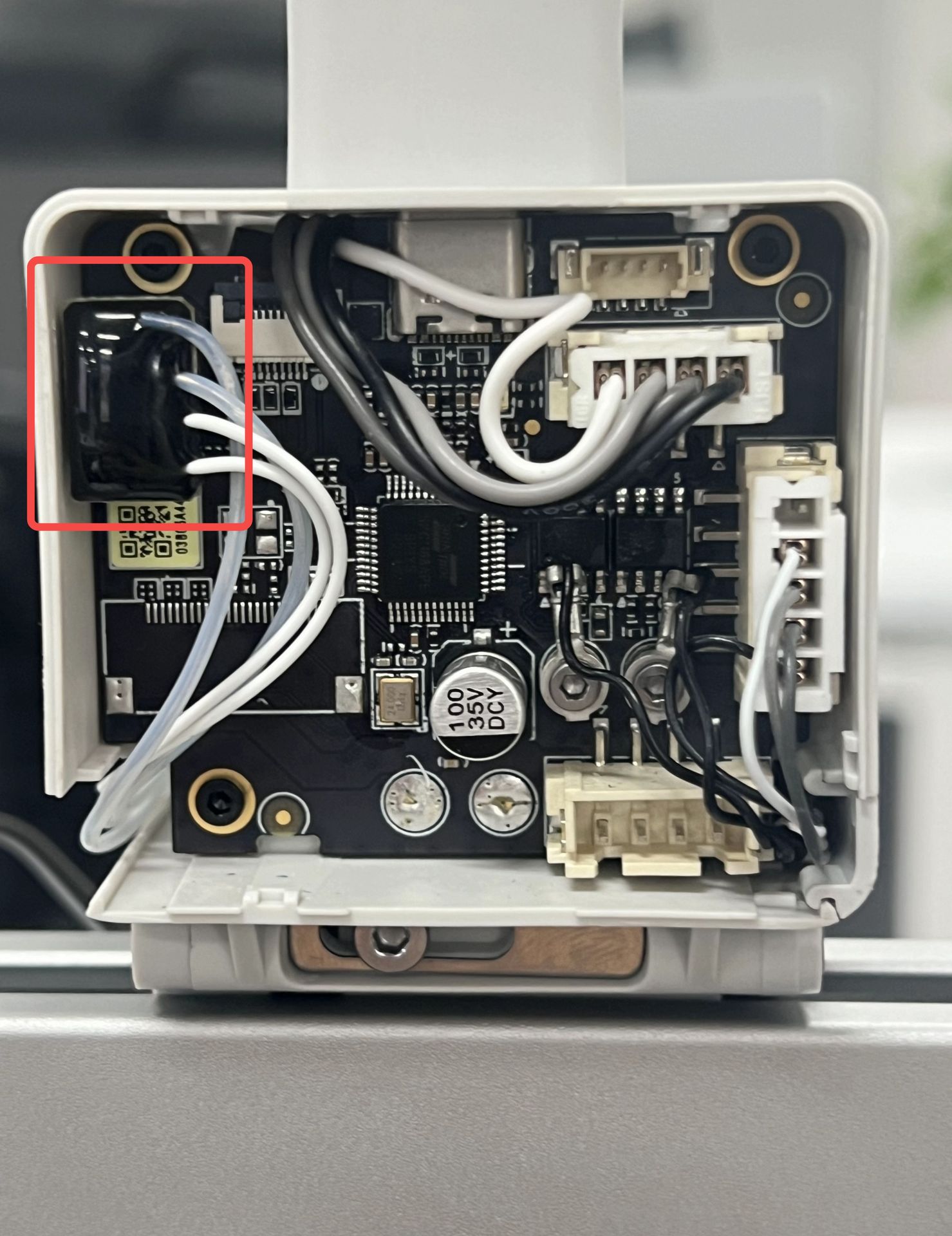

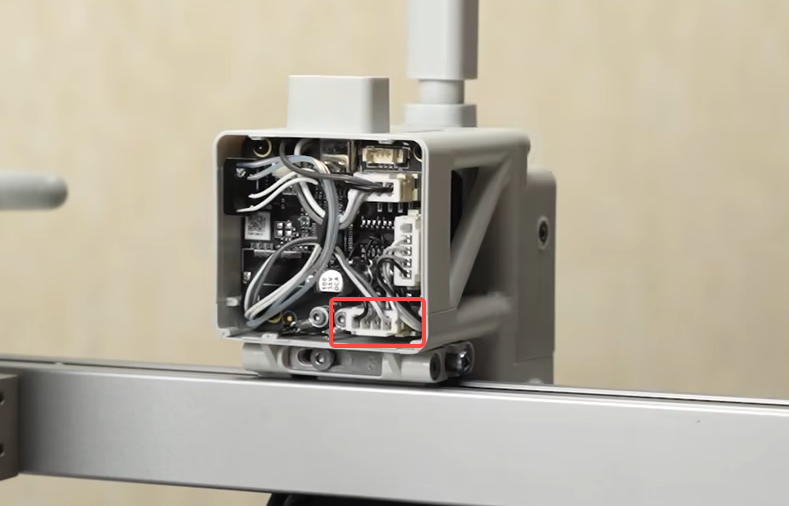

Retirá el cable del ventilador de capa que está conectado a la placa TH. Tiralo con cuidado desde el conector; evitá tirar directamente de los cables. Recomendamos usar una herramienta plana para hacer palanca suavemente y evitar daños.
3. Retirar la cubierta frontal del cabezal

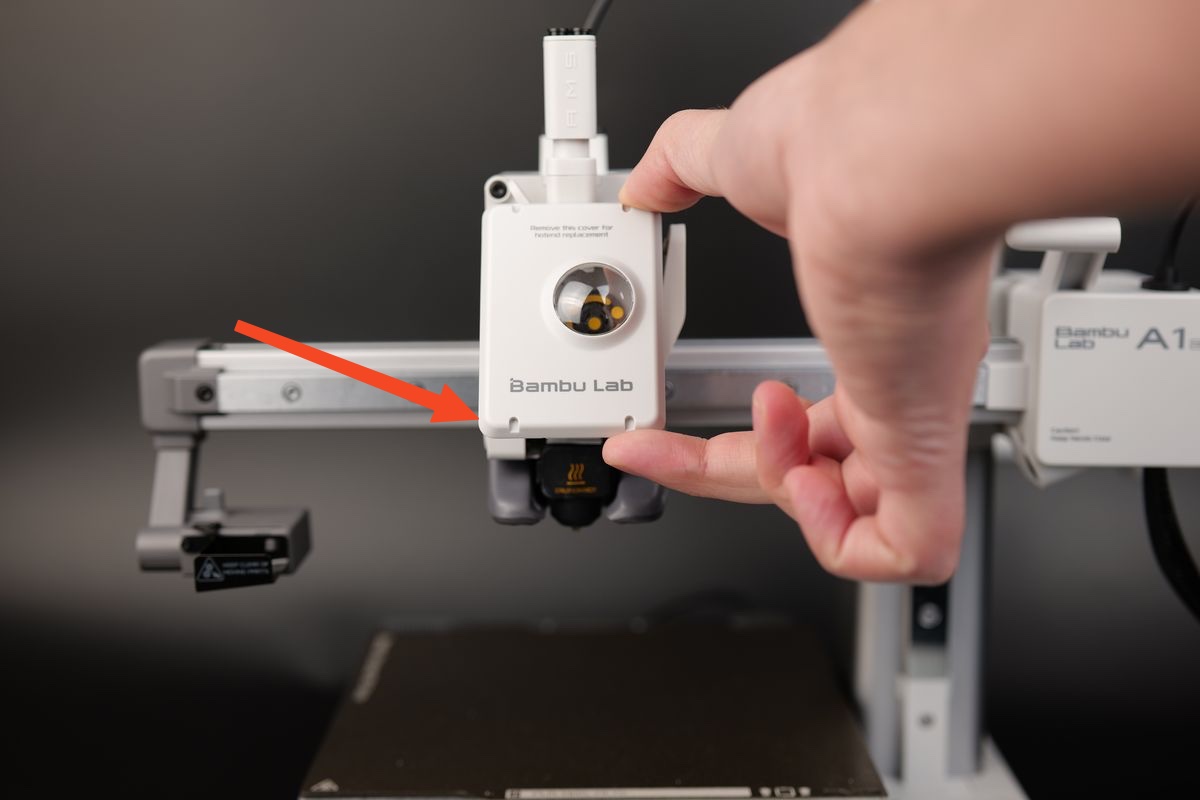

Agarrá la base de la cubierta frontal y tirá suavemente hacia vos. Los clips que la sujetan se van a soltar, permitiéndote sacar la cubierta.
4. Retirar el hotend

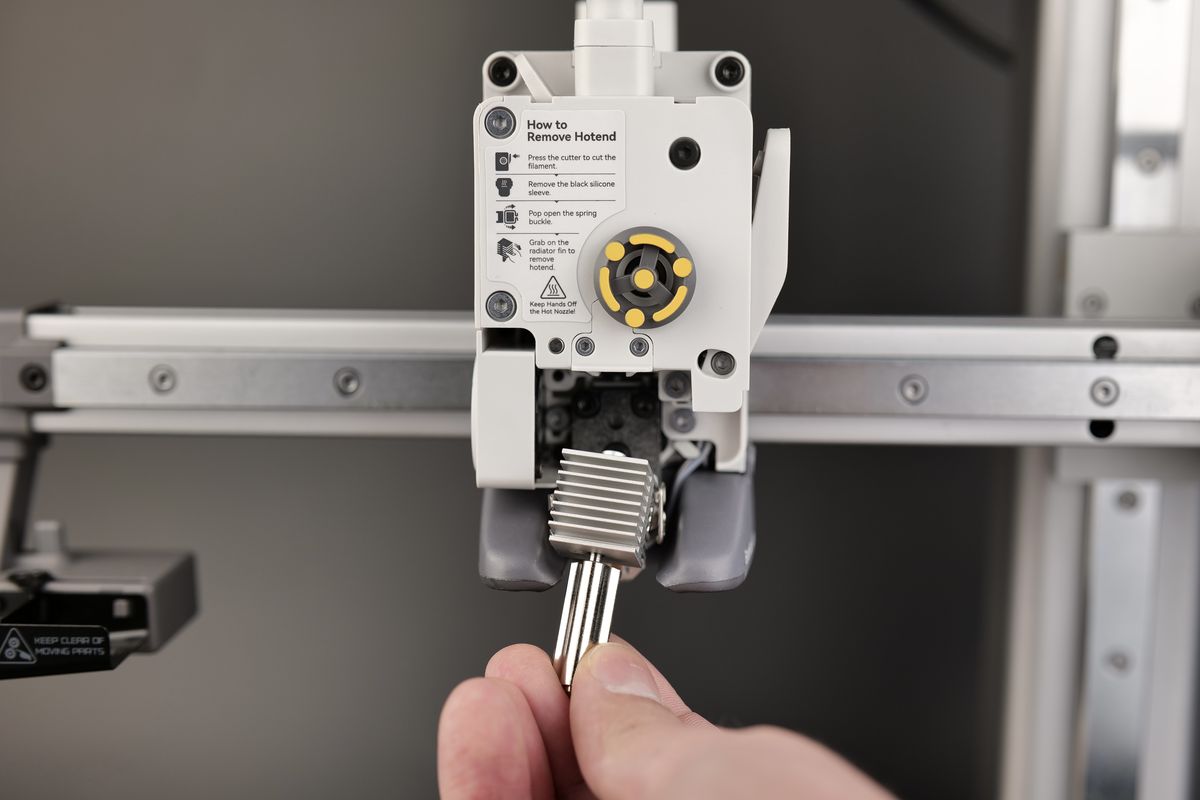

Sacá la funda de silicona del hotend tirando suavemente hacia vos y después retirá el hotend. Todos los pasos están indicados en el sticker del extruder.

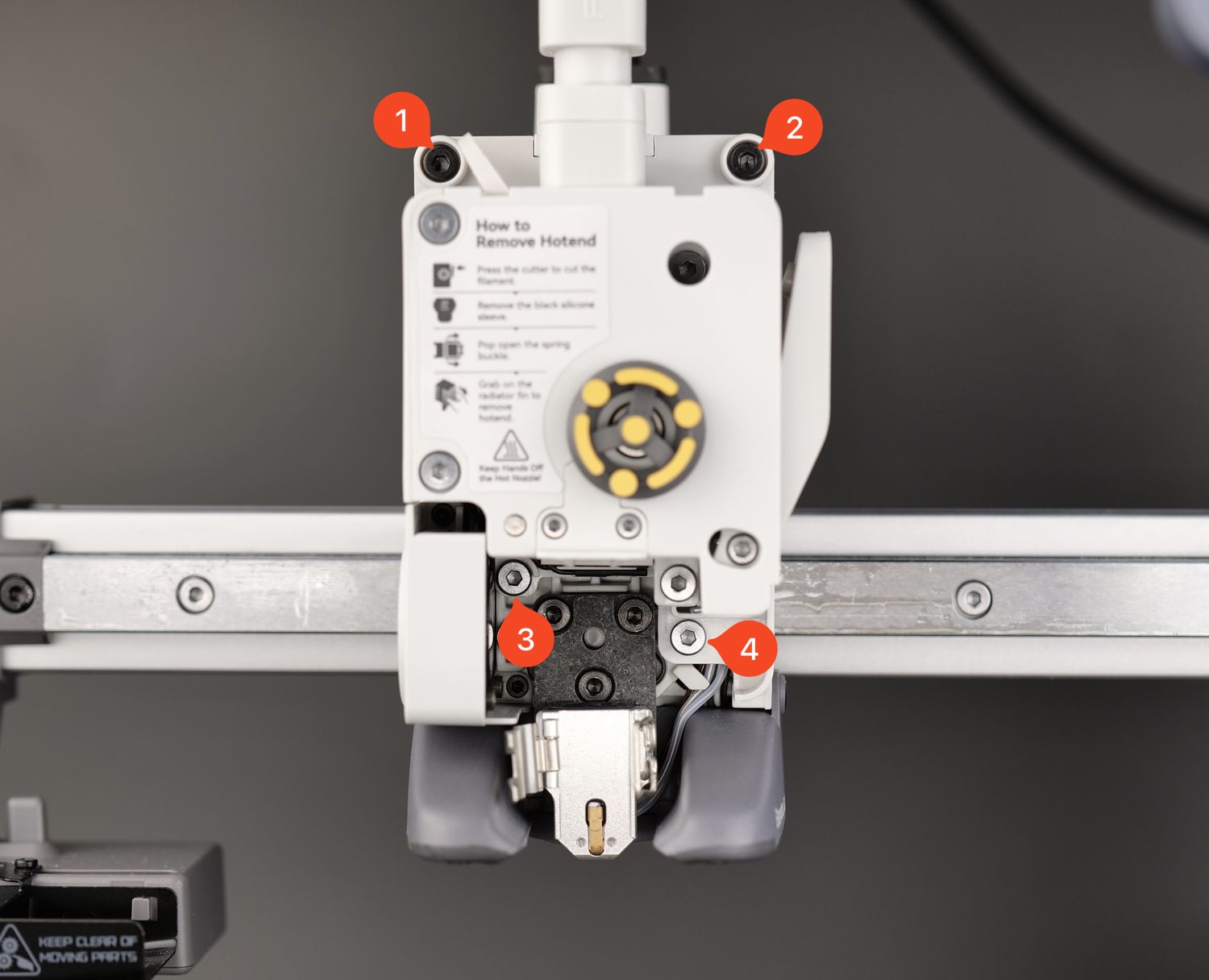

5. Sacar los tornillos del extruder
Retirá los tornillos correspondientes y tirá el extruder un poquito hacia adelante. Tené mucho cuidado al sacarlo, ya que vas a tener que desconectar el cable cinta del sensor de filamento.

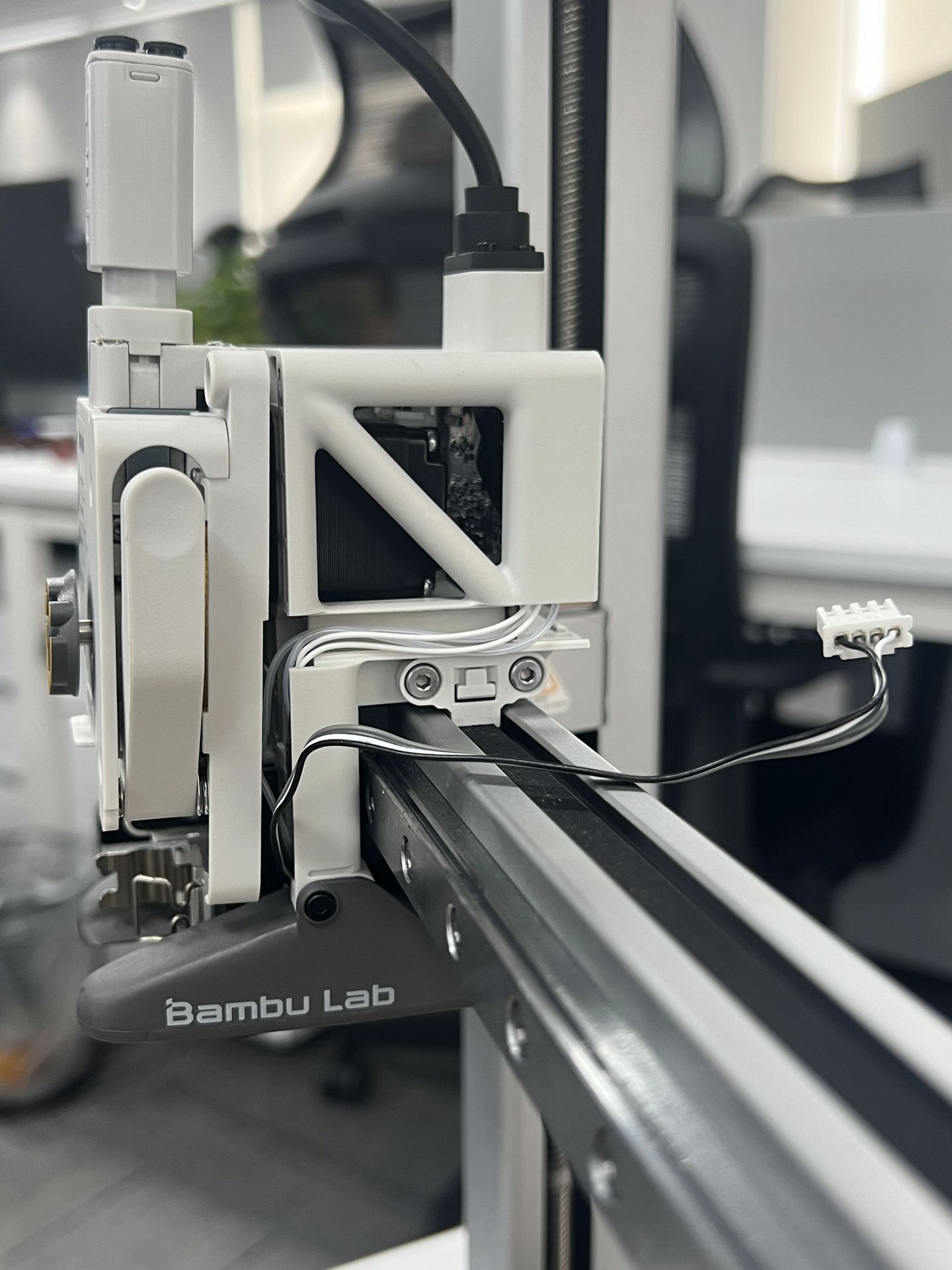

6. Retirar el cable del ventilador de capa

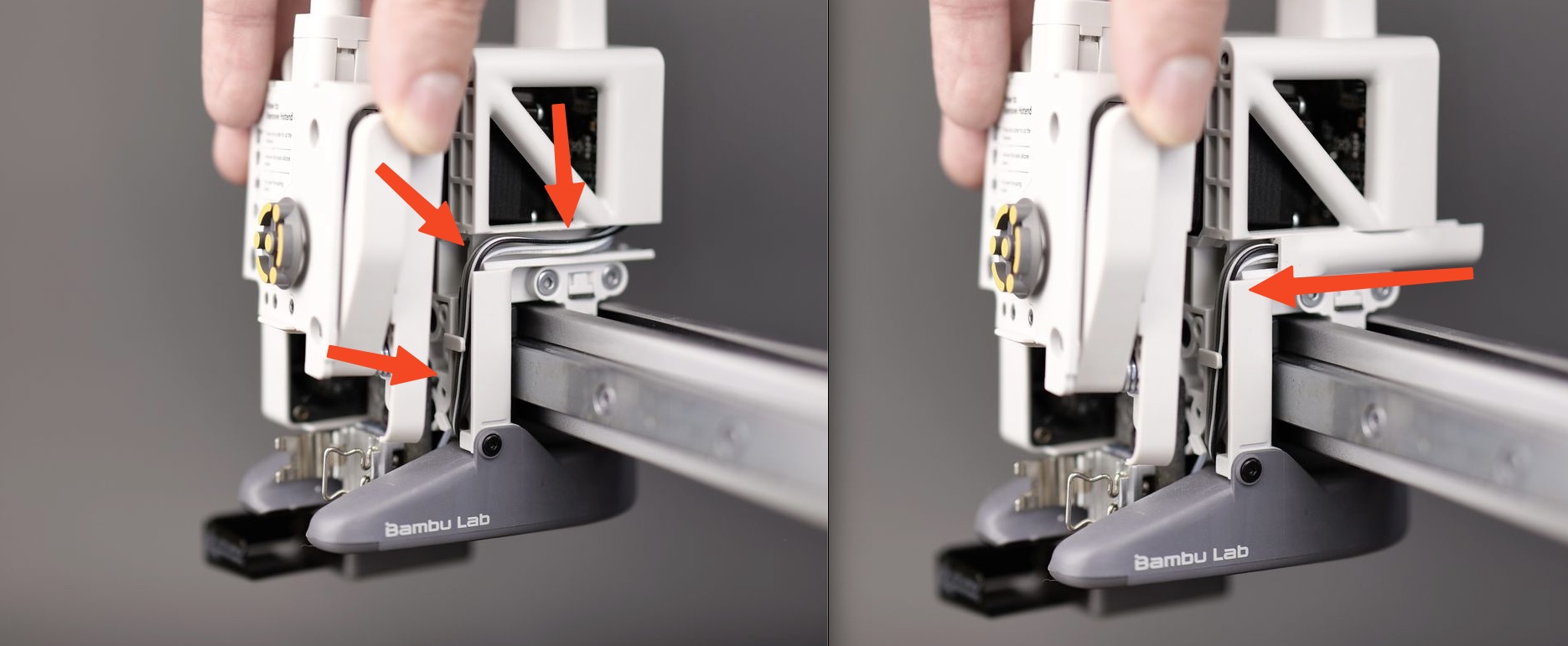

Empujá la cubierta del cable derecha hacia atrás para sacarla y después retirá el cable del ventilador del canal de cables.
Nota: Si el cable del ventilador está bloqueado por el cable del conjunto calefactor en el mismo canal, podés desconectar el conector del calefactor para liberar el cable del ventilador.
7. Retirar el ventilador de capa

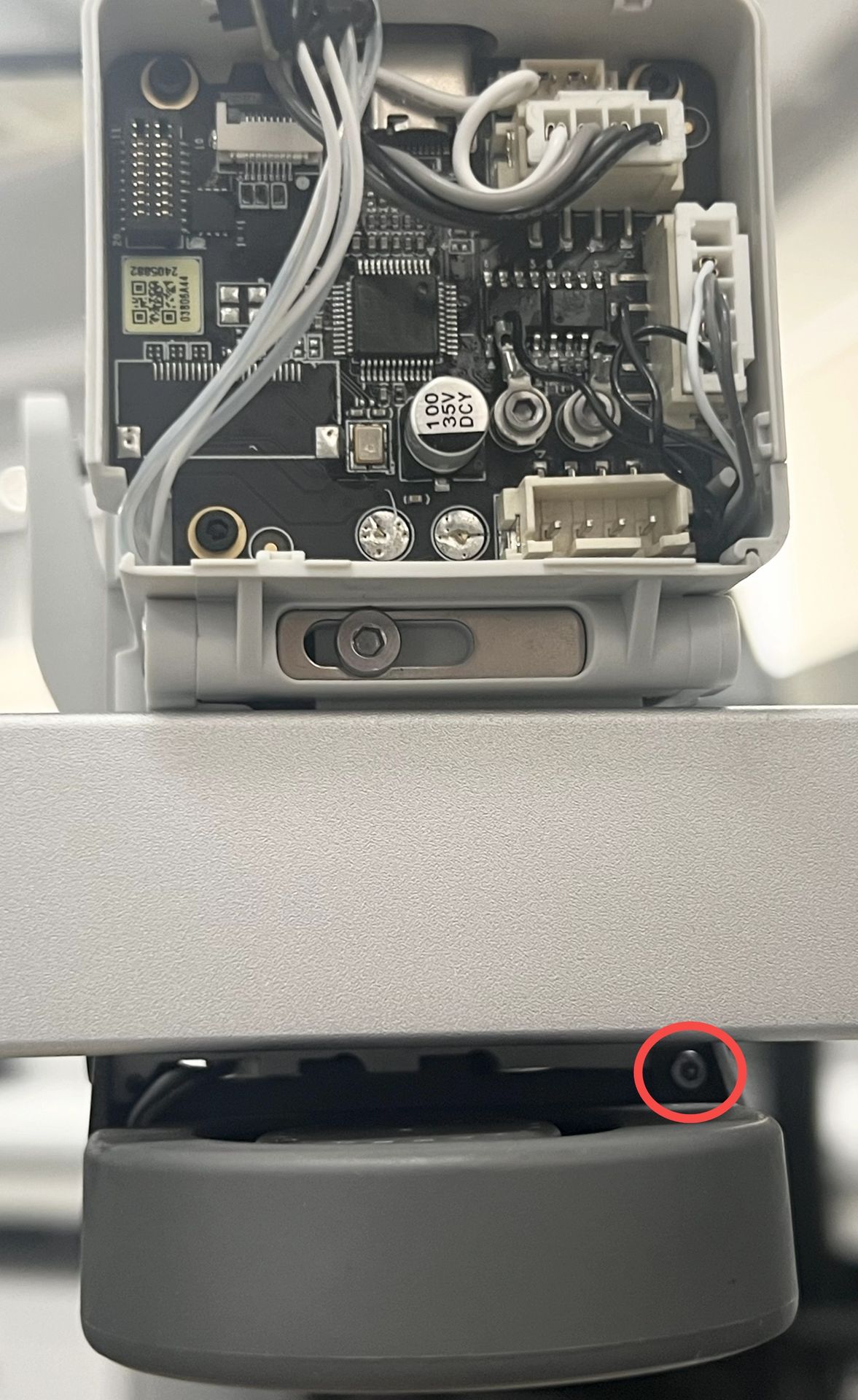

Sacá el conjunto del ventilador retirando los 3 tornillos que lo sujetan (dos a cada lado y uno en la parte de atrás). El modelo de estos tornillos es BT2*5.
Instalar el ventilador de capa nuevo
1. Instalar el ventilador de capa nuevo
Colocá el ventilador nuevo en el cabezal y ajustá los 3 tornillos (dos laterales y uno trasero) para dejarlo firme.
2. Instalar la cubierta del cable derecha

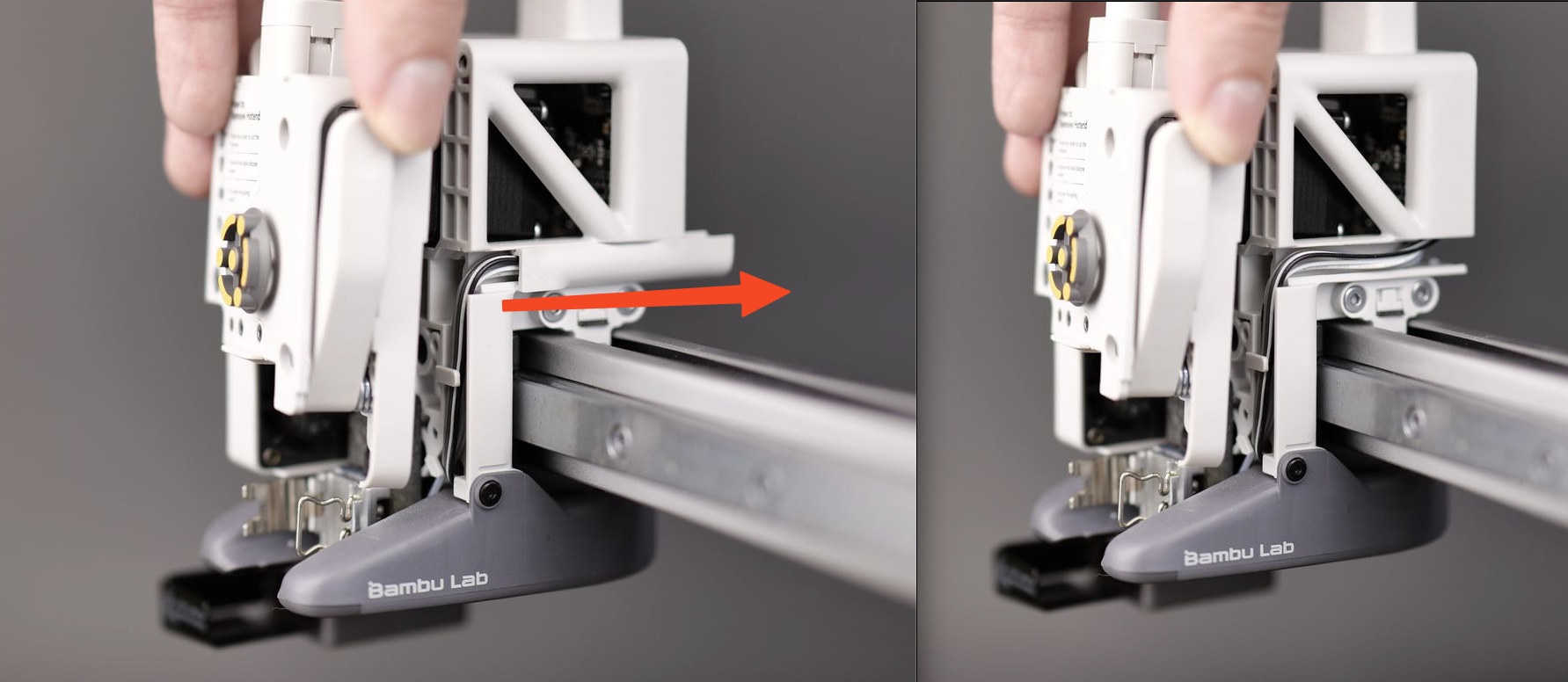

Pasá con cuidado el cable del ventilador por la cubierta derecha y empujá la cubierta hacia atrás en la dirección indicada.
3. Instalar el extruder
Asegurá el extruder al cabezal usando los 4 tornillos, tal como se muestra en las imágenes.
4. Reconectar el cable
Volvé a conectar el cable del ventilador de capa. Si habías desconectado el cable del calefactor del hotend, este es el momento de conectarlo también a la placa TH.
5. Instalar la carcasa trasera del cabezal
Simplemente alineá los dos soportes de la carcasa trasera hacia la parte superior y empujá hasta que escuches unos clics.
6. Instalar el hotend y la funda de silicona
Seguí las instrucciones del sticker del extruder para volver a poner el hotend en el cabezal. Aseguralo con el clip y poné la funda de silicona.
7. Instalar la cubierta frontal del cabezal
Enganchá la cubierta en la parte superior del cabezal alineando los clips y después empujá suavemente de la parte de abajo hasta que trabe.
Verificar el funcionamiento
Para asegurarte de que todo quedó bien, prendé la impresora y activá el ventilador de capa desde el menú. El ventilador nuevo debería empezar a girar sin problemas.
Paso de calibración después de la operación
Te recomendamos hacer una calibración completa de la impresora después de este mantenimiento. Además, fijate de lavar bien la PEI plate antes de usarla, ya que puede haberse contaminado con la grasitud de las manos durante el proceso.
Notas finales
Esperamos que esta guía detallada te haya sido de gran ayuda. Si tenés algún problema durante el proceso, no dudes en contactar al soporte técnico.
