En esta guía te vamos a mostrar cómo cambiar el sensor de filamento en la A1 (también aplica para la impresora 3D A1 mini). Es un proceso directo que requiere un poco de maña para desconectar los cables de la placa principal del cabezal.
Cuándo reemplazarlo
Esta guía está pensada para cuando tenés problemas específicos con el sensor de filamento. Los fallos más comunes que indican que necesitás un repuesto nuevo para tu A1 son:
- La impresora no detecta el filamento durante la carga, descarga o impresión.
- La impresora se detiene seguido y reporta errores de filamento mientras imprimís.
- Te lo recomendó el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios

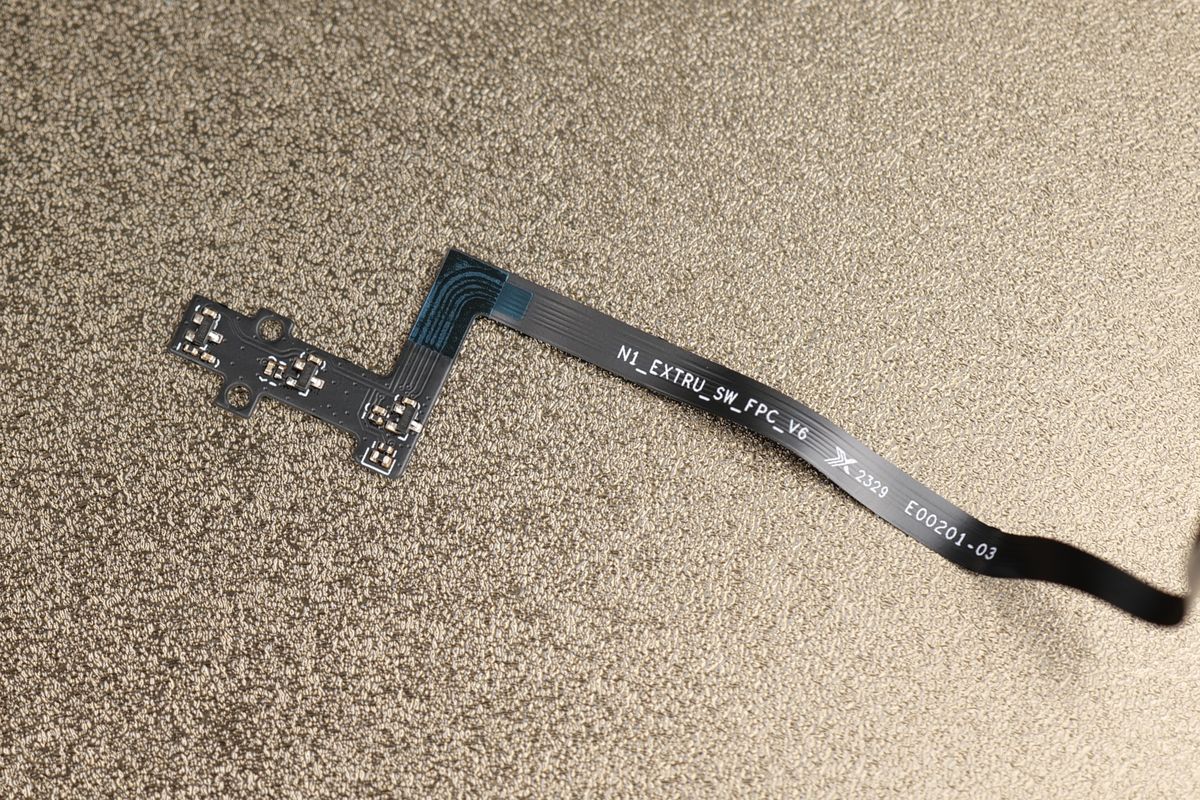

- Sensor de filamento para Bambu Lab A1
- Llave Allen H2.0
- Llave Allen H1.5
- 15 minutos de tu tiempo
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, especialmente si vas a tocar la electrónica o los cables del cabezal. Laburar con la máquina prendida puede causar un cortocircuito, quemar componentes electrónicos y es un peligro para vos.
Durante el service, puede que tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con alguna parte metálica mientras hay tensión. Por eso, desenchufá la impresora de la pared antes de arrancar. Si tenés dudas, abrí un ticket en nuestra página de soporte y te damos una mano.
Sacar el sensor viejo

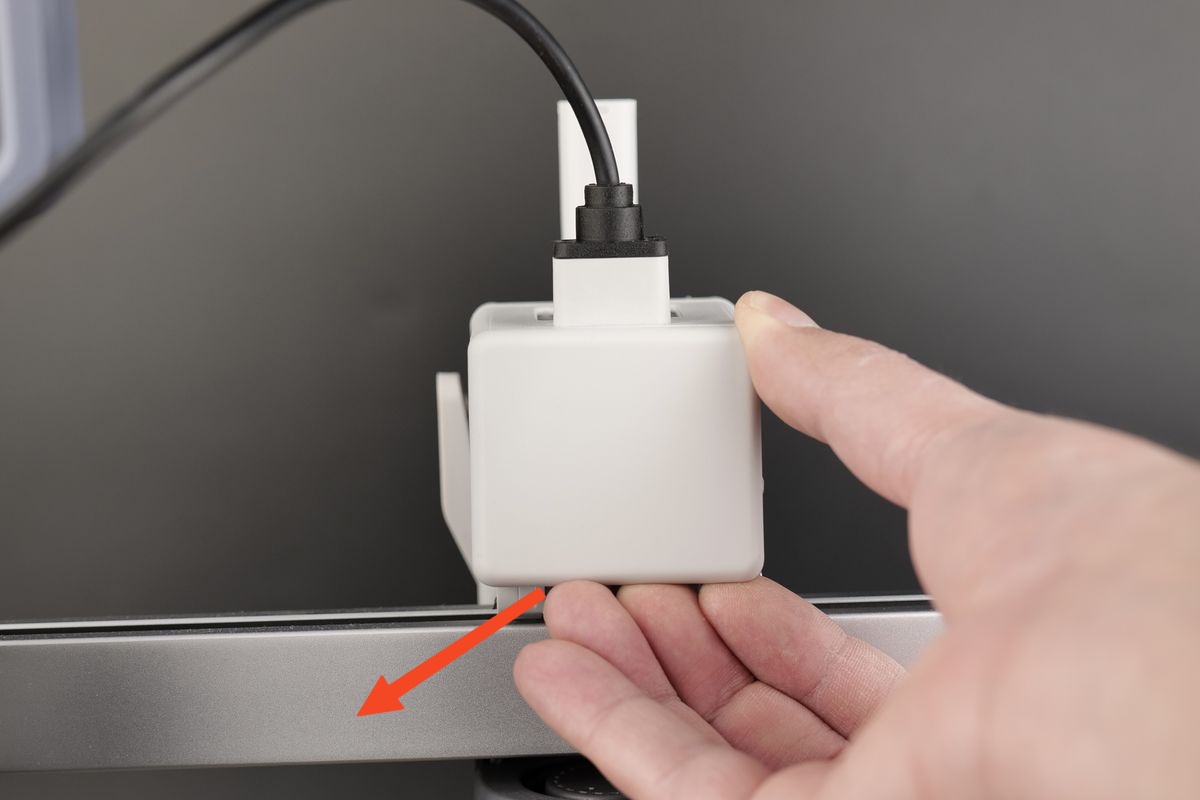

1. Sacar la tapa trasera del cabezal
Arrancamos sacando la tapa de atrás del cabezal de impresión. Hacé palanca con cuidado tirando de la parte de abajo, como se ve en la imagen.

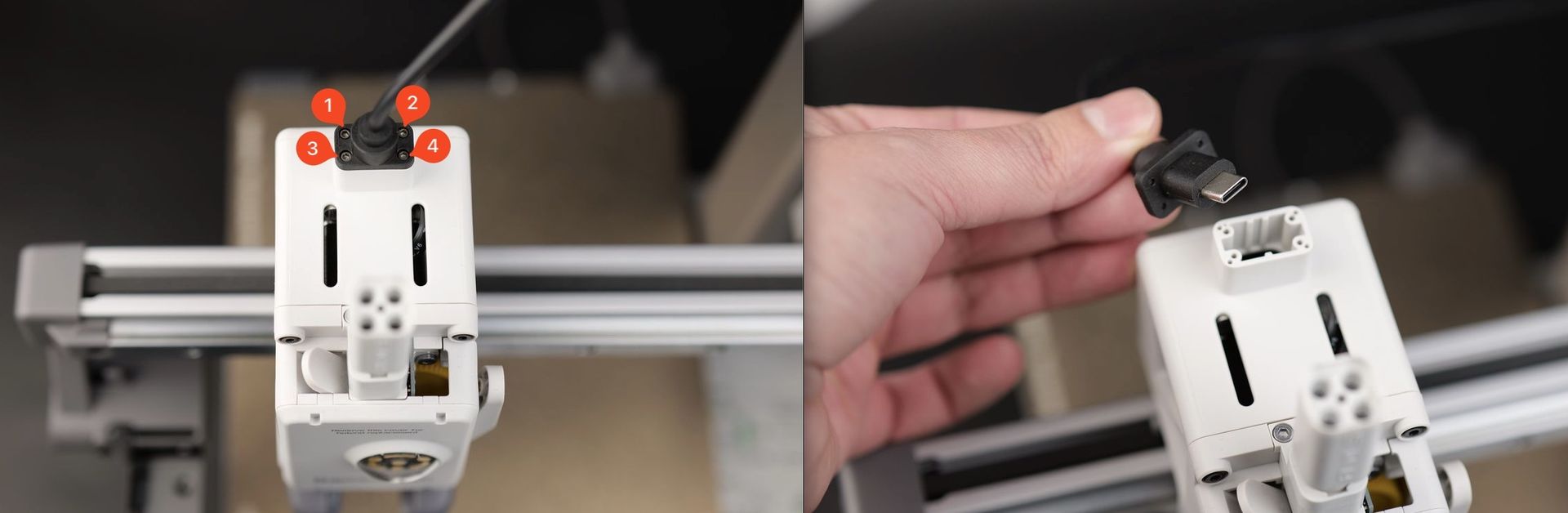

2. Desconectá el cable USB C del cabezal
Después, sacá los cuatro tornillos que sujetan el cable USB C al cabezal de la A1. Una vez afuera, tirá el cable hacia arriba para desconectarlo.

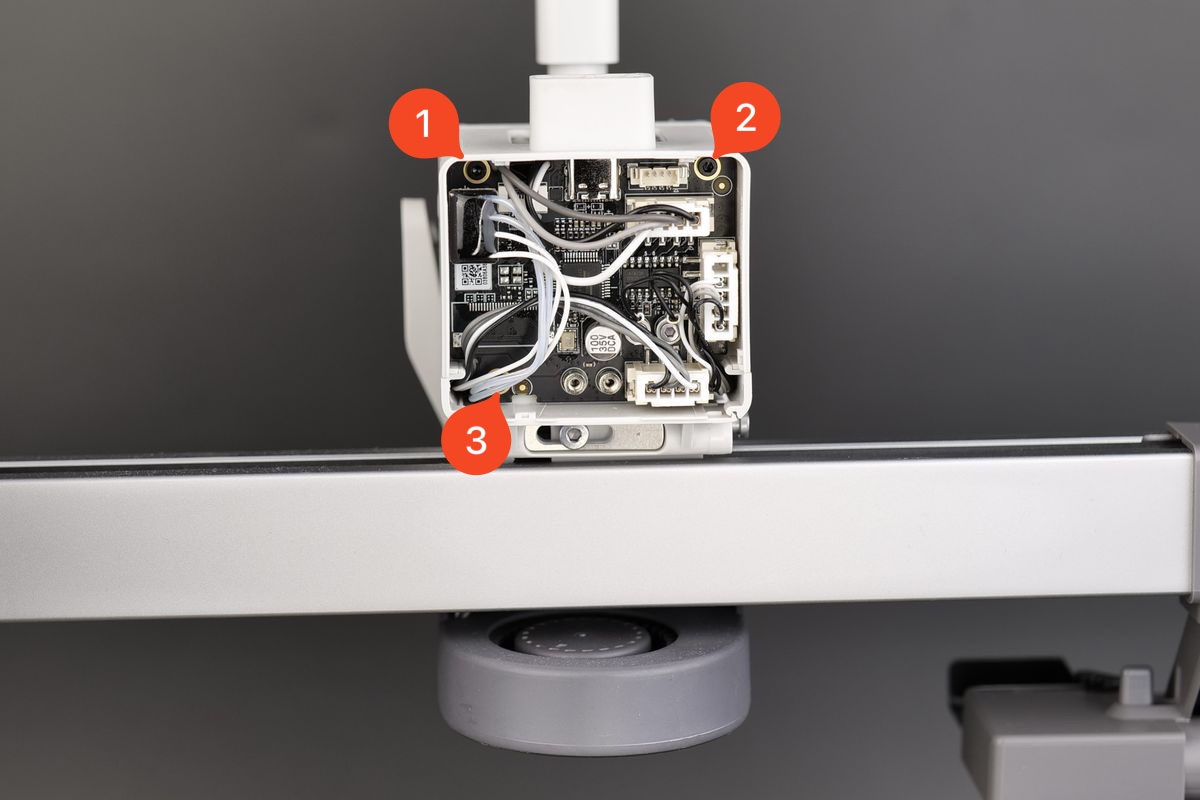

3. Sacar los tornillos de la placa del tool head
Sacá los tres tornillos negros que sujetan la placa del tool head en su lugar.

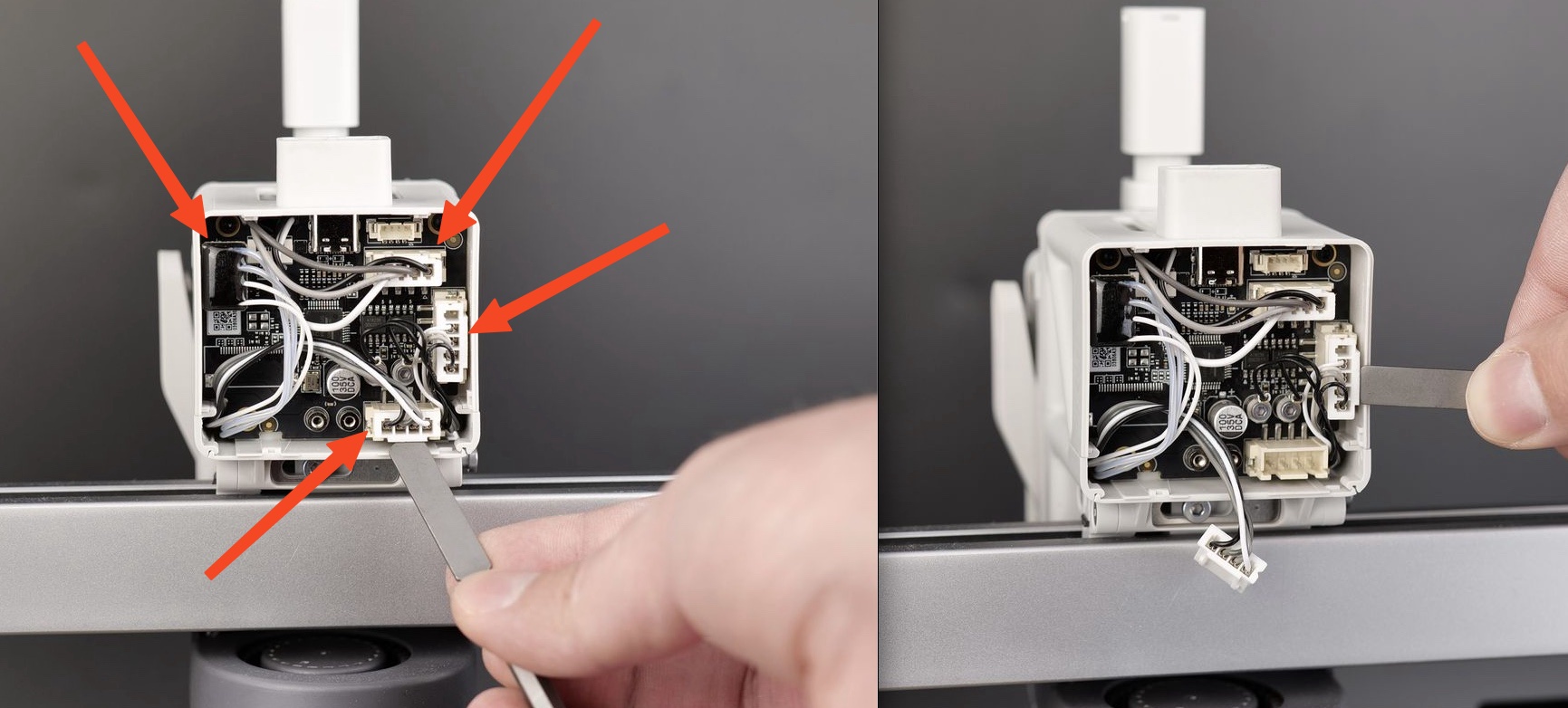

4. Desconectá los cables
Ahora tenés que sacar los cuatro cables conectados a la placa. Tirá con cuidado siempre del conector, nunca de los cables porque los podés arrancar. Te recomendamos usar alguna herramienta plana para hacer palanca despacito y no romper nada.

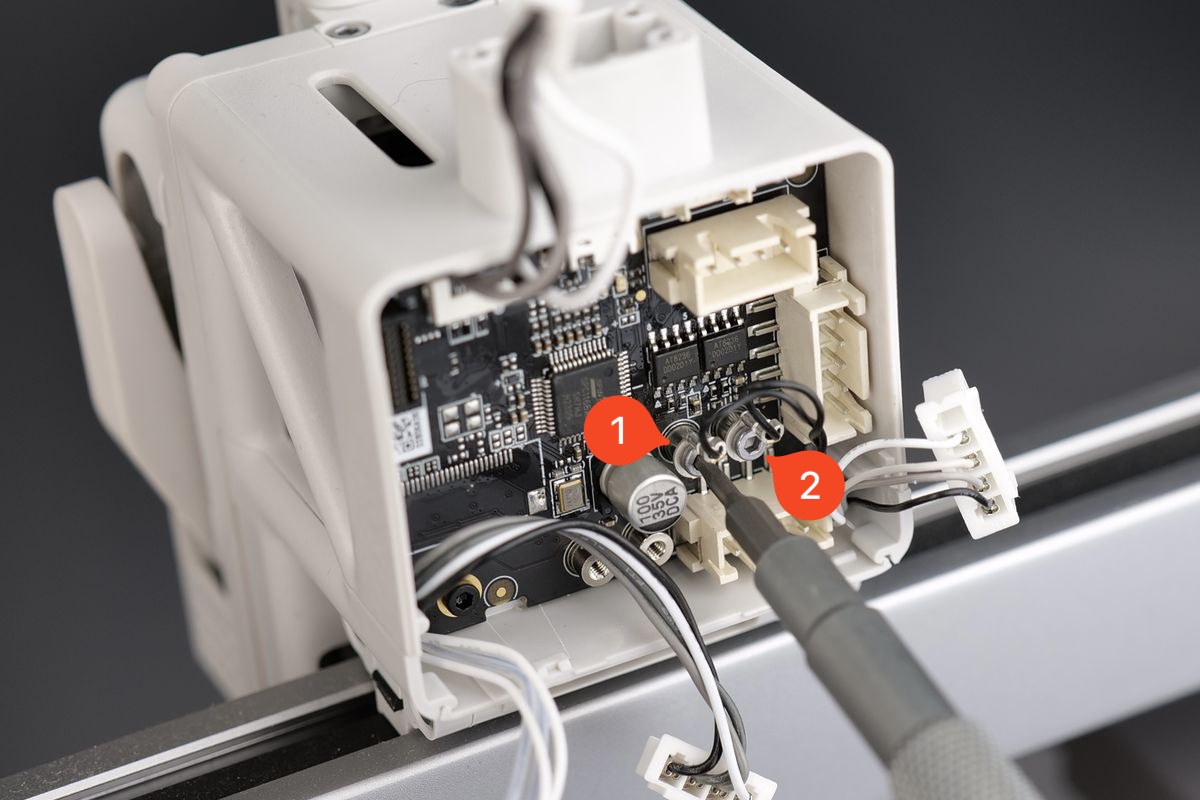

No te olvides de sacar también los cables del sensor Eddy, que están agarrados con dos tornillos.

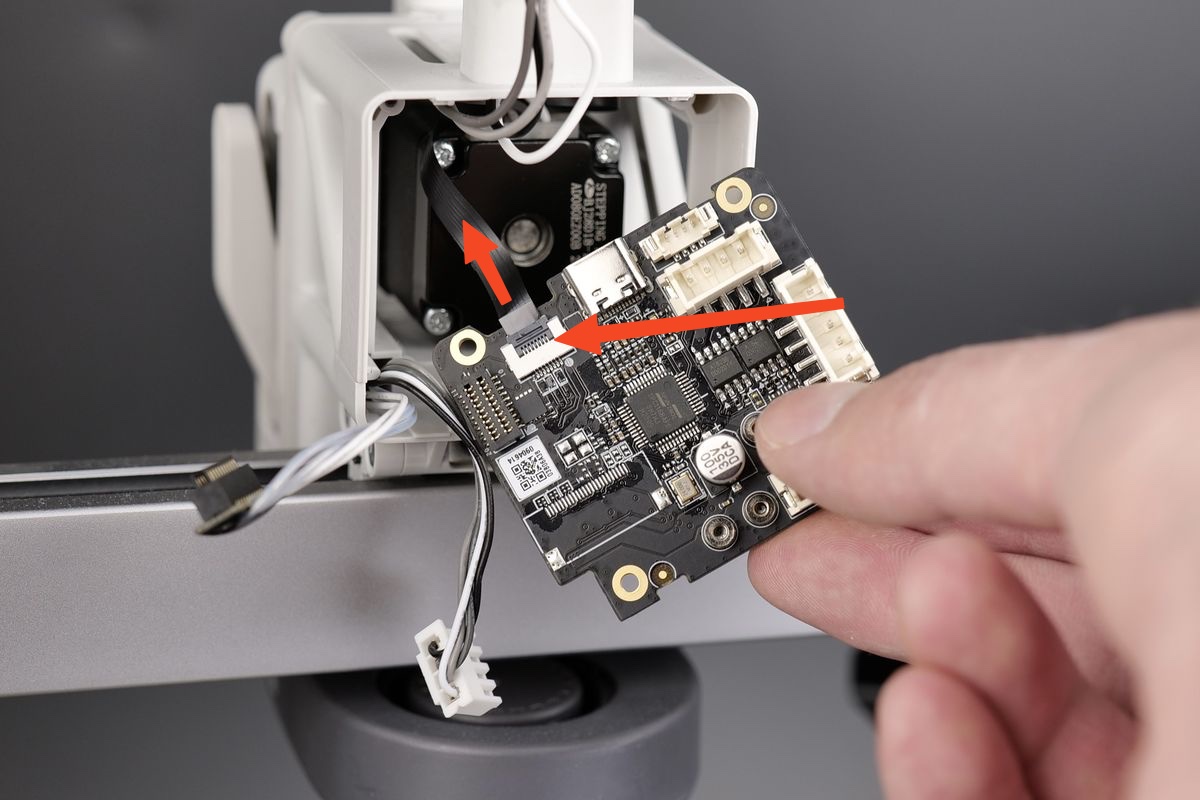

5. Sacar la placa y desconectar el sensor de filamento
Ya podés retirar la placa del tool head de la carcasa plástica. Ojo cuando la saques, porque tenés que desconectar el cable plano (ribbon cable) del sensor de filamento con mucho cuidado. Tirá suavemente hacia arriba en línea recta.

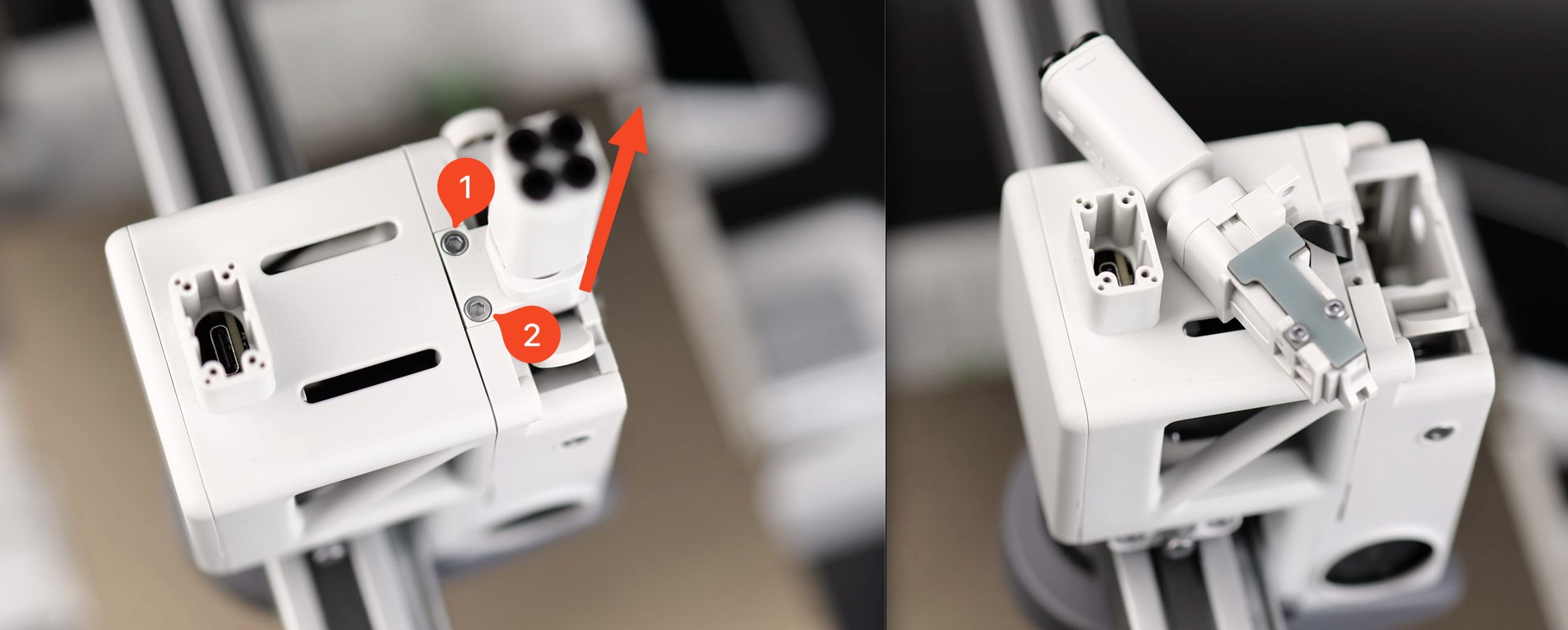

6. Sacar el buffer 4-en-1 y el sensor
Sacá los 2 tornillos que sujetan el buffer 4-en-1 al extruder. Levantalo con cuidado y apoyalo arriba del cabezal como muestra la foto.

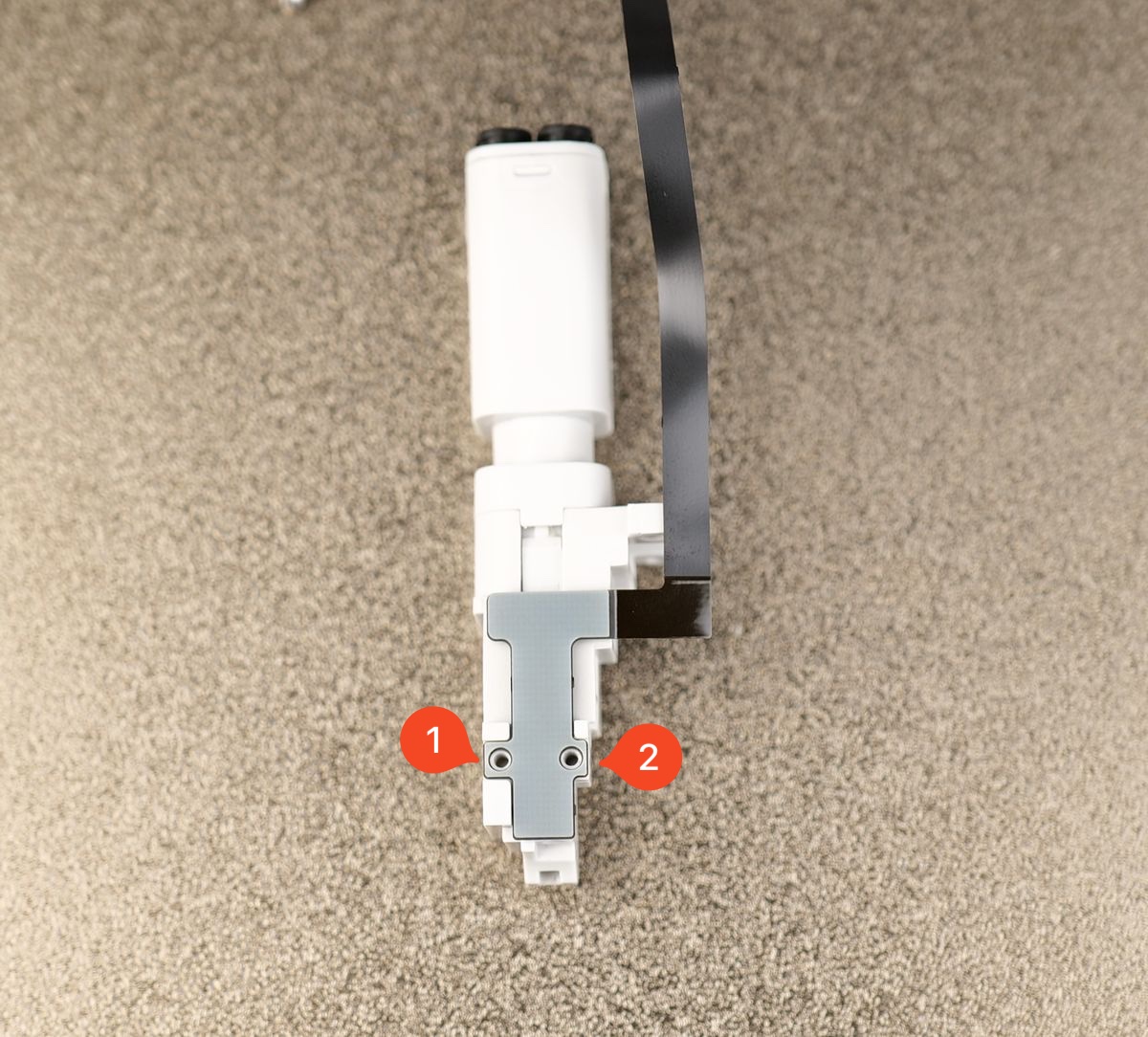

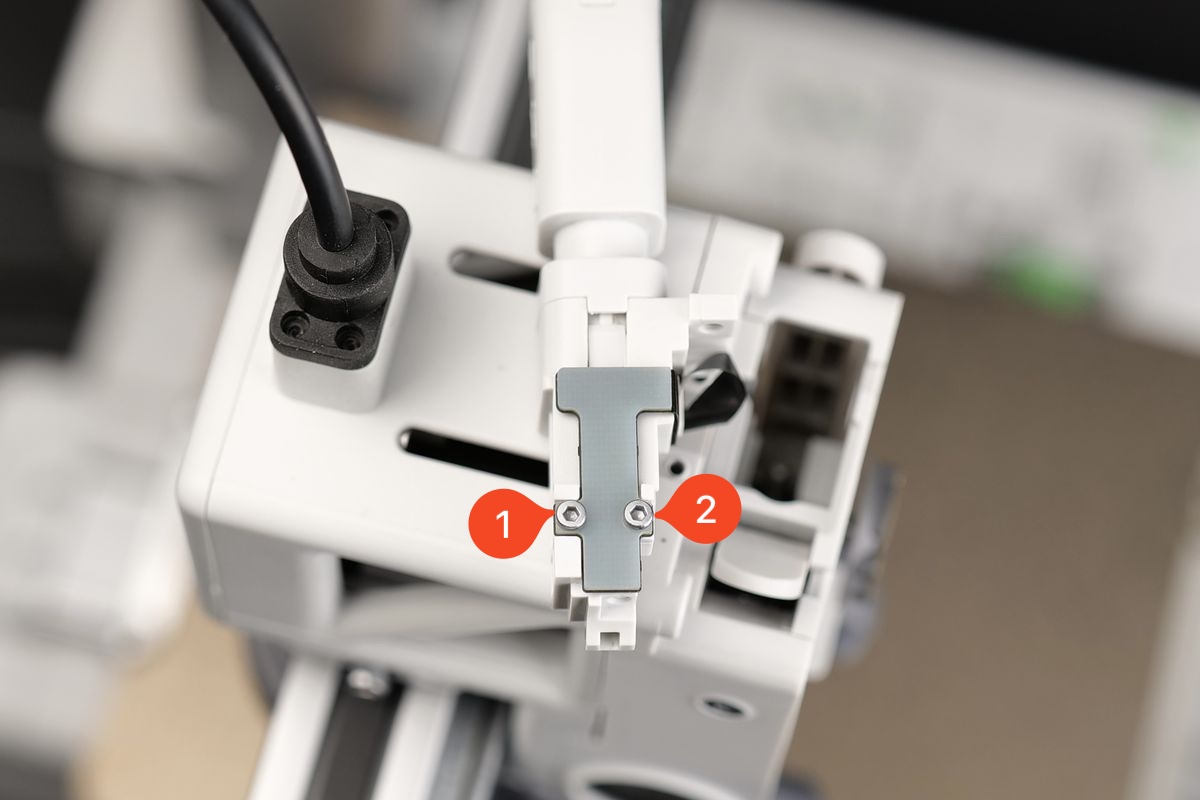

7. Separar el sensor de filamento del buffer
Ya podés sacar el sensor del buffer de filamento. Simplemente sacá los dos tornillos que se ven en la imagen y retirá por completo el sensor con su cable plano.
Paso opcional

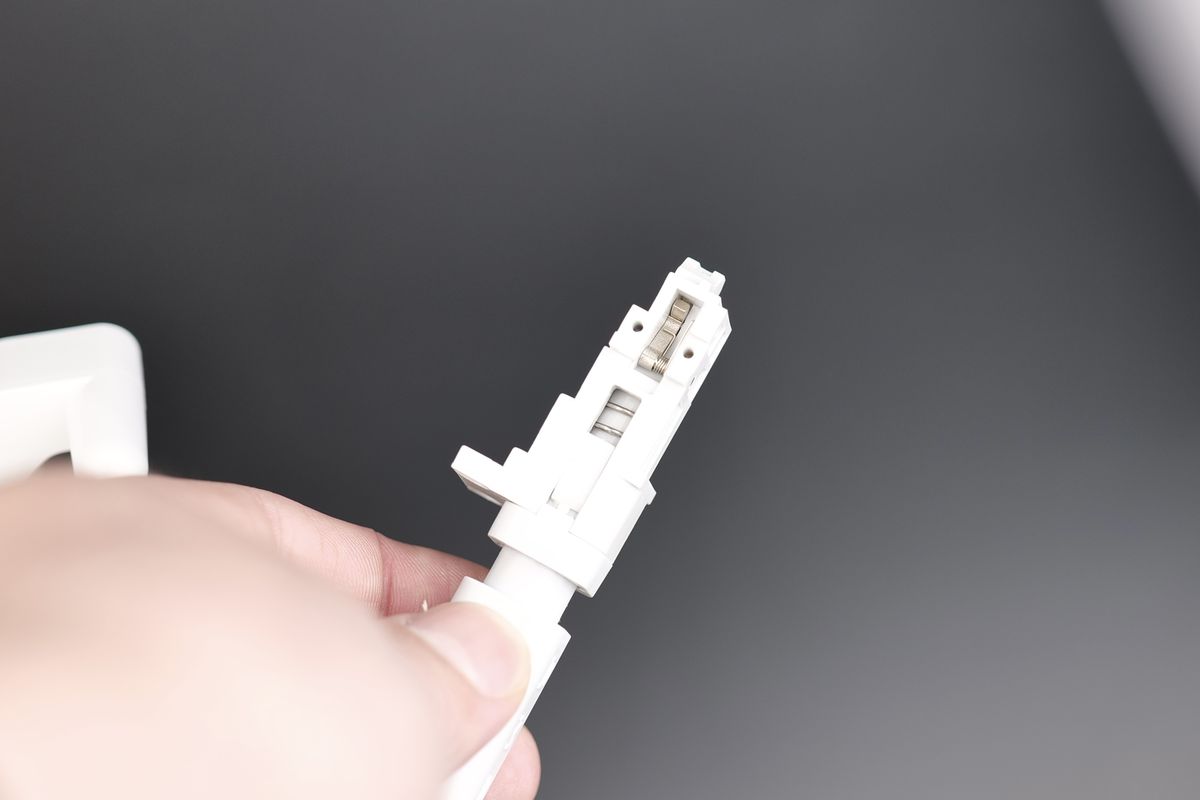

Ya que estás, fijate si el imán que está adentro del buffer está en buen estado. En la foto podés ver cómo debería quedar.
Instalar el sensor de filamento nuevo

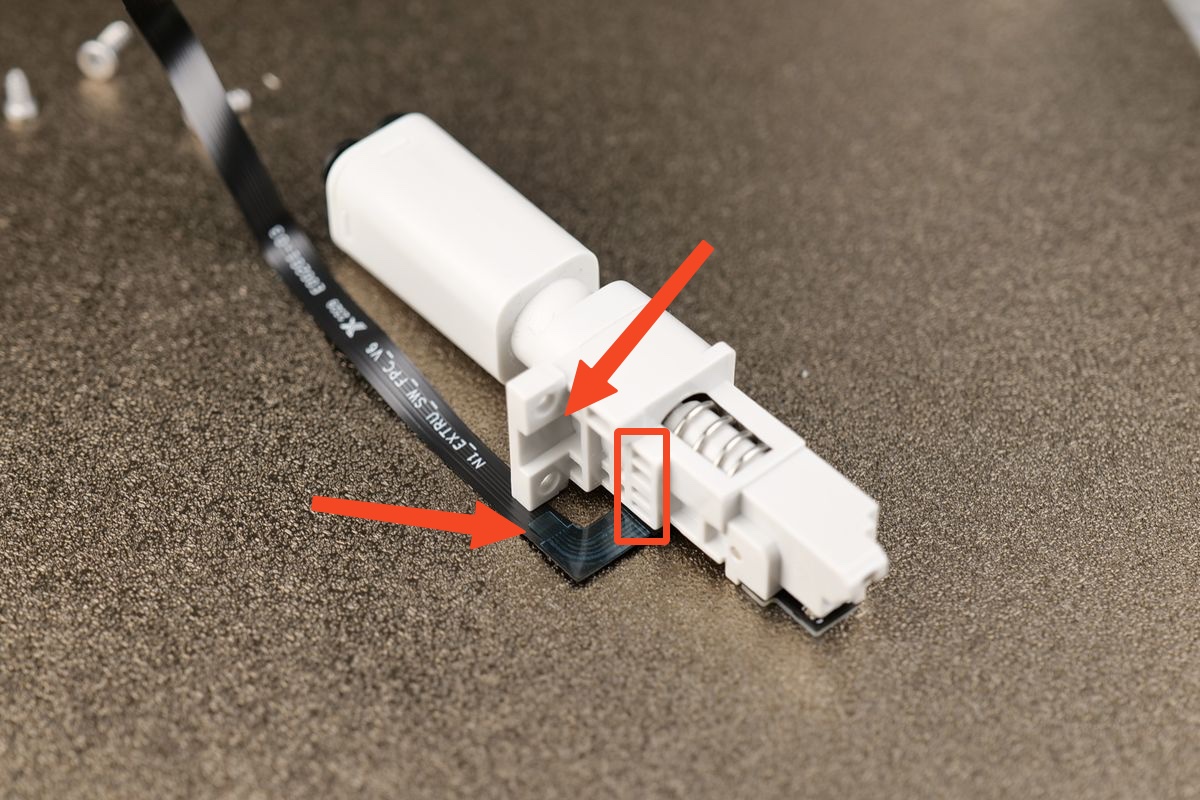

1. Unir el sensor al buffer
El sensor nuevo se engancha fácil al buffer con los dos tornillos. Alinealo como en la foto y apretalos. Ojo que el sensor tiene una parte con adhesivo: sacale el protector azul al cable plano y pegalo contra el sensor para que quede bien ruteado. El cable tiene que pasar justo por la ranura que hay entre los dos agujeros.
2. Instalar el buffer en el extruder
Apoyá el buffer de filamento en su lugar, asegurándote de que el cable plano vaya hacia la parte de atrás del cabezal. Después, ajustá los dos tornillos de arriba.
3. Enganchar la placa del tool head a la carcasa
Abrí el clip del conector para el cable plano en la placa. Meté el cable con cuidado y cerrá el clip. Nota: Mirá bien la orientación del cable; los contactos metálicos tienen que ir hacia abajo. Si quedan hacia arriba, está mal. Pasá el cable del motor del extruder por al lado del cable plano y empujá la placa suavemente a su posición.
4. Atornillar la placa
Usá los tres tornillos negros para volver a fijar la placa al cabezal. ¡Importante! No te pases de rosca para no romper el plástico. Antes de apretar, fijate que no estés pisando ningún cable con los tornillos.
5. Reconectar todos los cables
Con la placa en su lugar, volvé a conectar todo siguiendo este orden:
- Hotend Heating Assembly
- Motor del extruder
- Ventilador de enfriamiento del hotend
- Ventilador de capa (Part Cooling Fan)
- Cables del sensor Eddy
6. Reconectar el cable USB C
Poné el cable USB usando los cuatro tornillos del principio. No los ajustes a lo bruto porque vas a barrer la rosca del plástico. Fijate que el conector tiene una sola posición: la línea del conector tiene que quedar alineada hacia la parte de atrás de la impresora.
7. Poner la tapa trasera
Por último, calzá la tapa de la A1. Va a presión: alineá los dos ganchitos de arriba y empujá hasta que sientas los clics.
Verificar el funcionamiento
Meté filamento por cualquiera de las entradas del cabezal. Si aparece un punto verde en el ícono de la esquina inferior derecha de la pantalla, es que detecta bien. Sacalo y el punto debería desaparecer. Si hace eso, el sensor quedó bárbaro.
Calibración después de la operación
Te recomendamos hacer una calibración completa de la impresora después de este cambio. Además, pegale una lavada a la PEI plate antes de usarla, porque seguro la manoseaste durante el proceso.
Problemas potenciales y soluciones
Si el sensor no anda, revisá que el cable plano esté bien conectado y que no se haya soltado nada en la placa del tool head.
