En esta guía te explicamos paso a paso cómo cambiar la correa del eje Z de tu impresora A1. Es un proceso de mantenimiento fundamental para que el cabezal se mueva correctamente y tus impresiones salgan impecables.
Correa del eje Z para la A1
La correa del eje Z es una correa cerrada instalada en la base del eje Z. Conecta el motor del eje Z con el lead screw del eje Z, permitiendo que el cabezal se mueva de arriba a abajo.
Modelos compatibles
Bambu Lab A1.
¿Cuándo hay que cambiarla?
Tenés que reemplazar la correa del eje Z si te pasa alguna de estas cosas:
- Está cortada o deshilachada.
- La correa ya no funciona bien por el desgaste natural, lo que afecta el rendimiento de la impresora.
Advertencia de seguridad
¡Importante!
Es clave que apagues la impresora antes de meterle mano para cualquier mantenimiento, especialmente si vas a tocar cables o electrónica. Si laburás con la máquina prendida podés causar un cortocircuito, quemar algún componente o lastimarte.
Durante el proceso puede que tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con el marco metálico mientras hay corriente. Por eso, desenchufala siempre antes de arrancar.
Si tenés alguna duda con los pasos de esta guía, abrí un ticket de soporte y te vamos a ayudar lo antes posible.
Herramientas y materiales necesarios
- Correa del eje Z para Bambu Lab A1
- Llave Allen H2.0
- Llave Allen H1.5
Pasos para sacarla
Retirar la tapa del eje Y
Paso 1: Apagá la impresora.
Paso 2: Apoyá la impresora en la mesa y mové el eje X hasta arriba de todo.

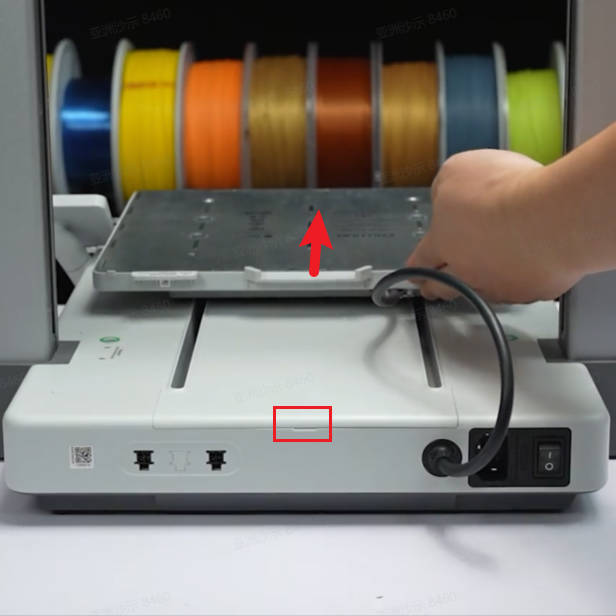

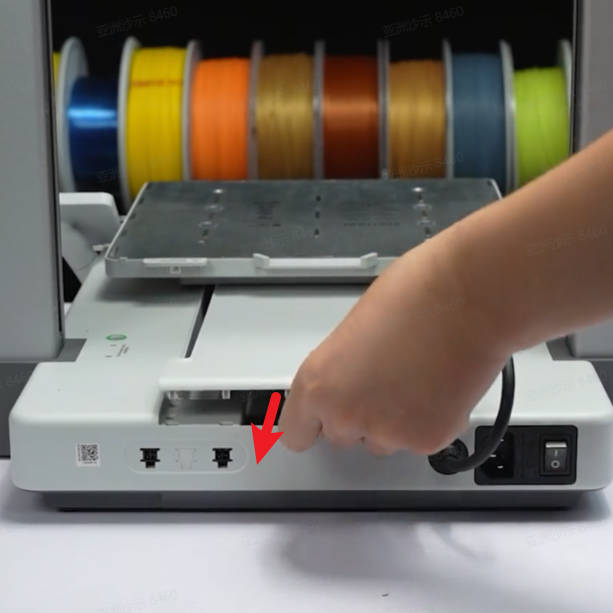

Paso 3: Llevá la cama caliente hacia adelante (hacia el lado de la pantalla) y sacá la tapa del eje Y.
Retirar la tapa del eje Z

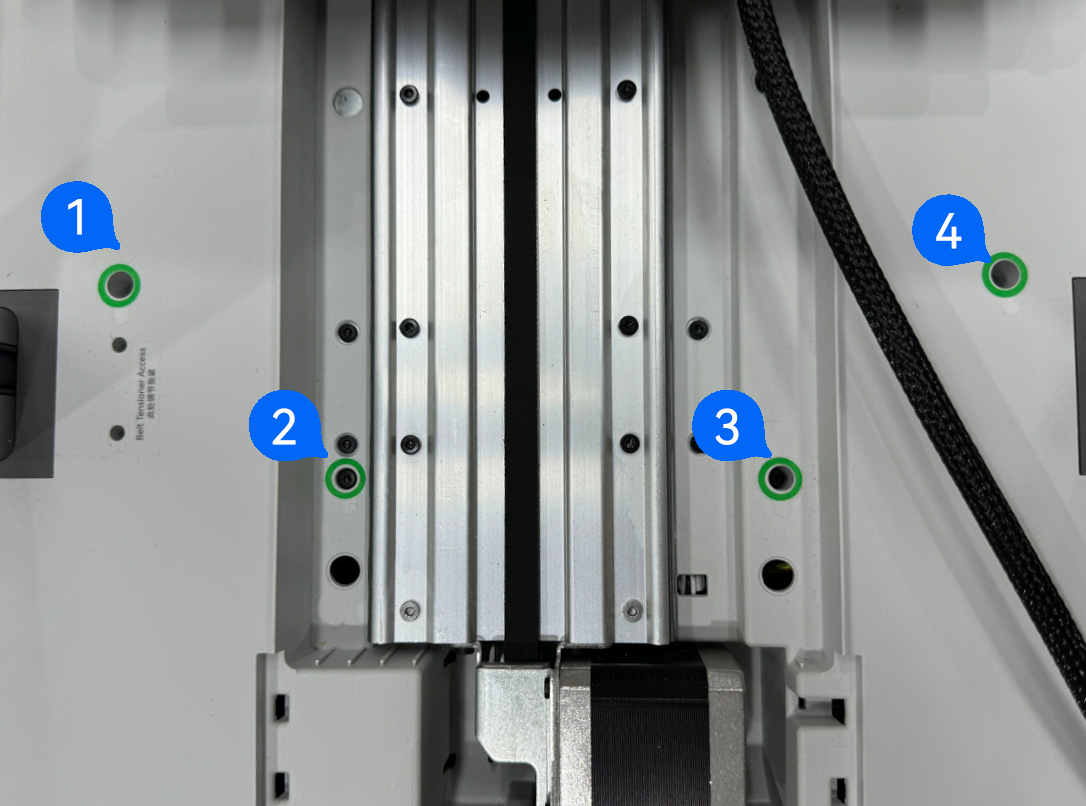

Paso 1: Usá la llave Allen H2.0 para sacar los 4 tornillos marcados en verde.

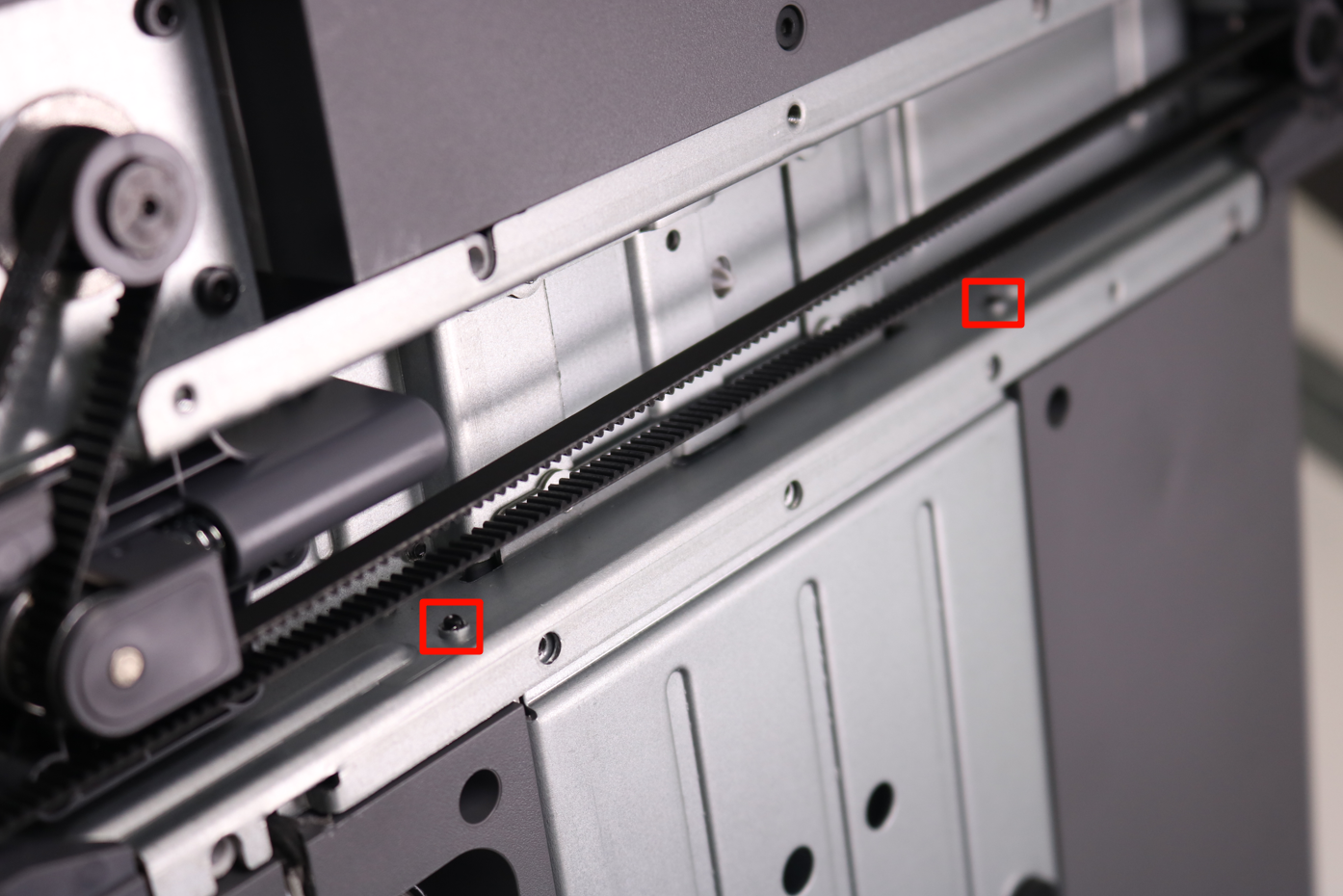

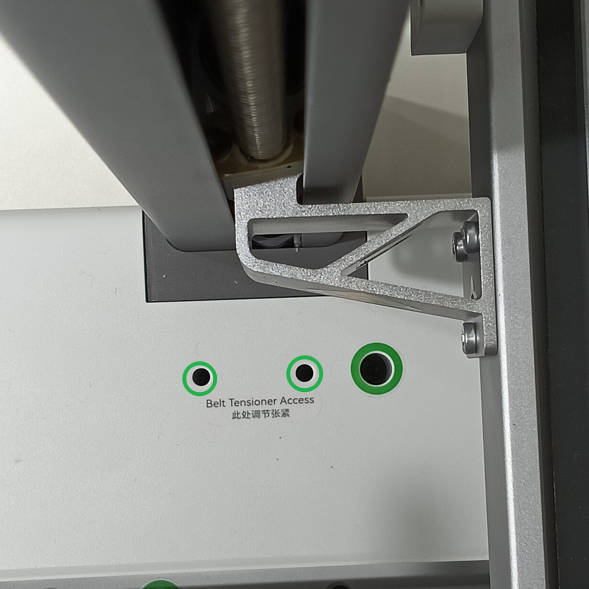

Paso 2: Con la misma llave, aflojá los dos tornillos del tensor dándoles una vuelta completa (ojo, no los saques del todo).

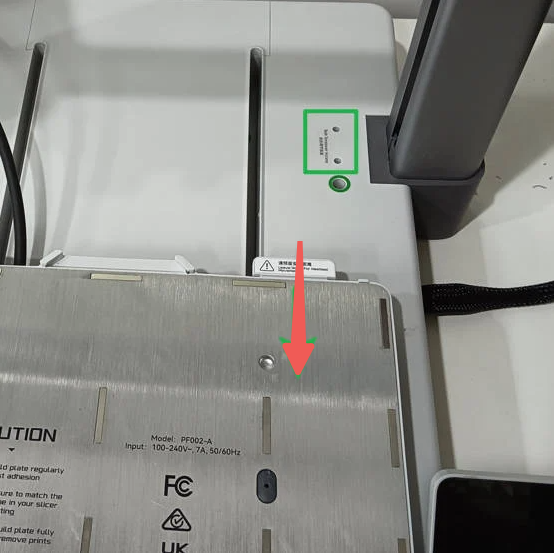

Fijate que los tornillos de tensión están cerca de la columna derecha. Los vas a ver después de mover la cama hacia la pantalla.
Paso 3: Mové la cama hacia atrás de todo (lejos de la pantalla) y acostá la impresora sobre su espalda en la mesa.
Te recomendamos poner un cartón en la mesa para no rayar la máquina. También fijate de apoyar bien la cama para que no se caiga de golpe cuando des vuelta la impresora.

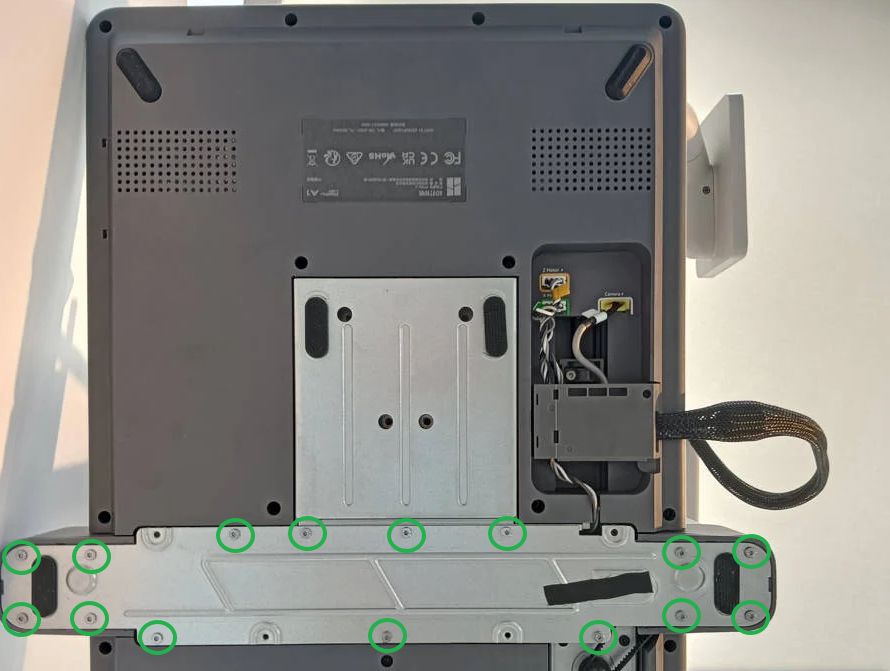

Paso 4: Sacá los 15 tornillos indicados con la llave H2.0. Una vez que termines, ya podés retirar la tapa del eje Z.
Tené mucho cuidado porque las cabezas de los tornillos en la base y algunos bordes del marco metálico pueden estar filosos o tener rebabas. Movete con precaución o usá guantes resistentes a cortes.
Sacar la correa del eje Z

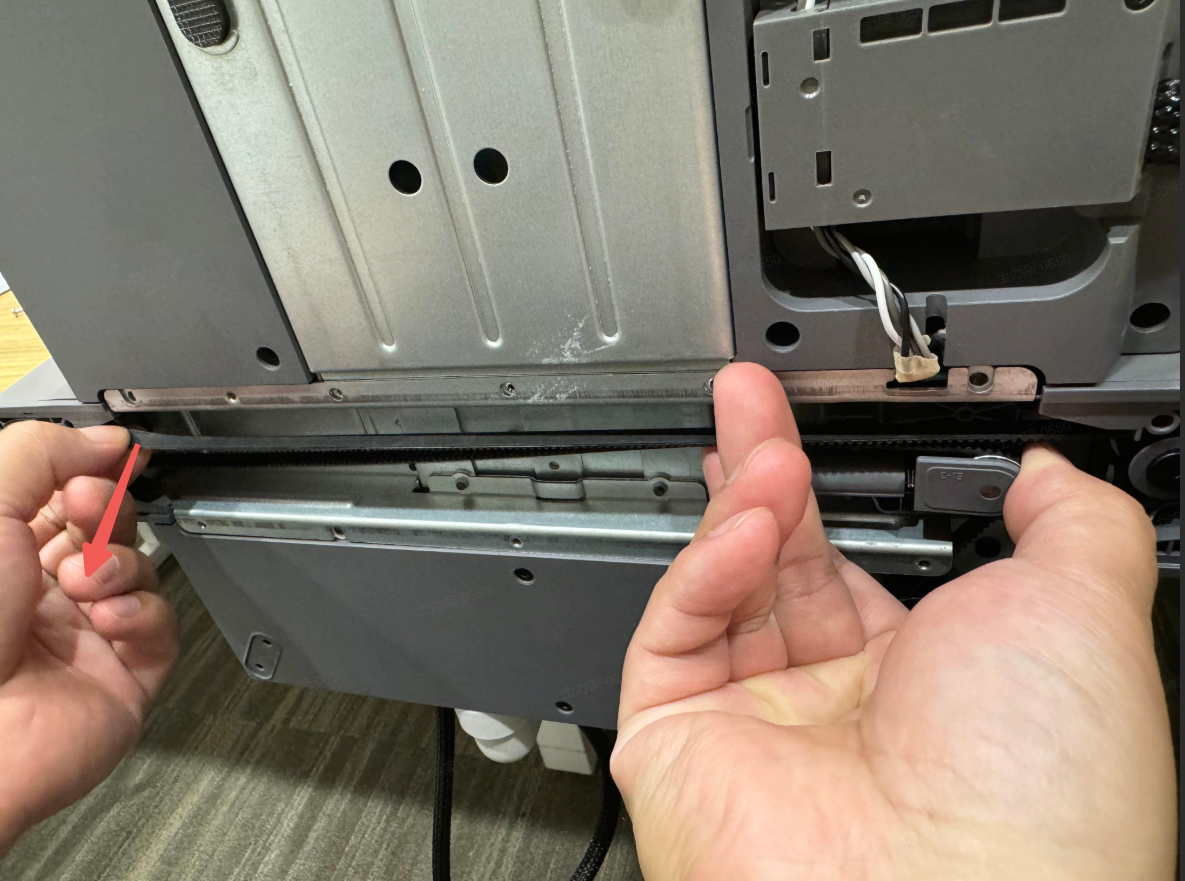

Mantené apretado el tensor hacia la izquierda y tirá de la correa hacia vos para sacarla de su lugar.
Pasos para instalarla
Instalar la correa nueva

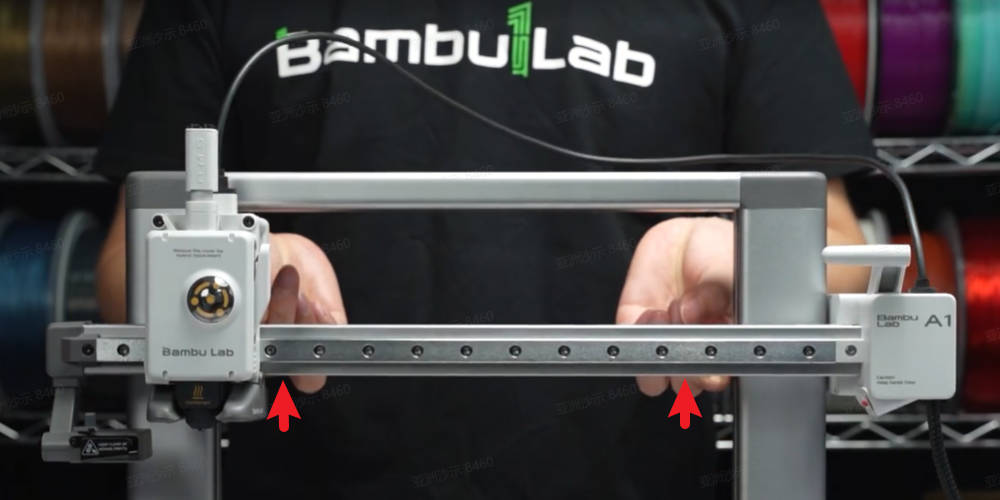

Paso 1: Mirá si el eje X está paralelo al marco superior. Si está torcido, empujalo manualmente hacia arriba hasta que quede parejo.

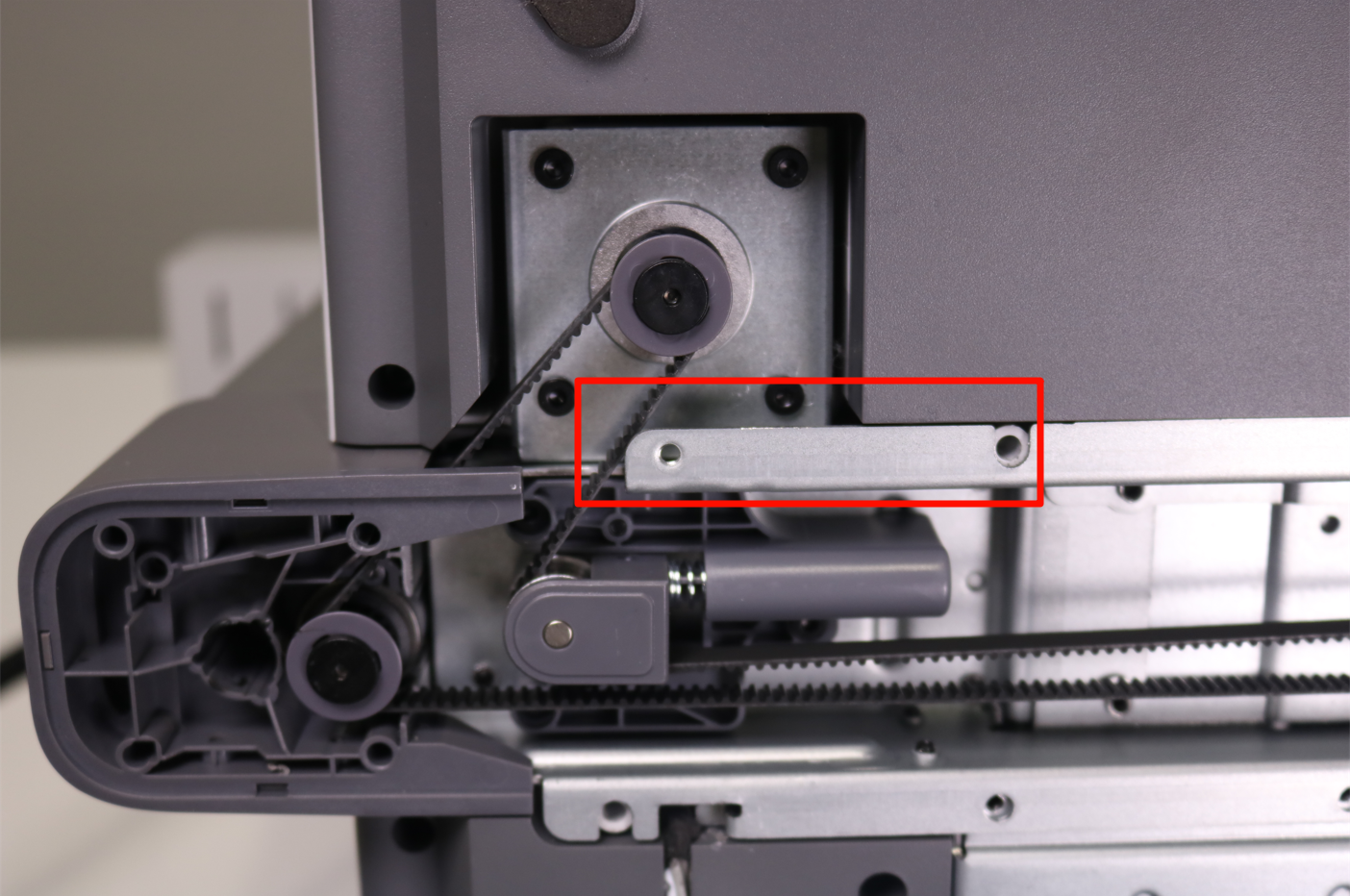

Paso 2: Poné la correa en la polea y en el tensor de la esquina inferior derecha.

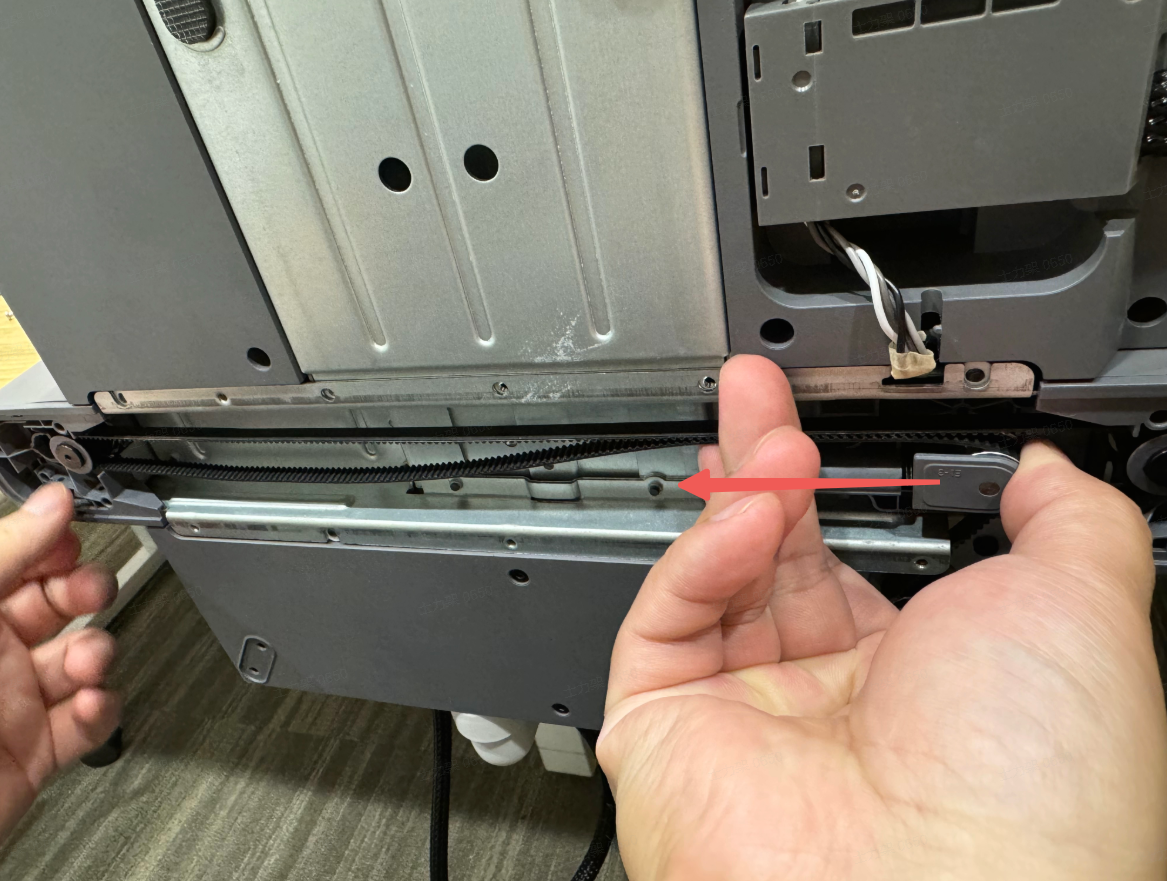

Paso 3: Apretá el tensor hacia la izquierda y calzá la correa en la polea del lado izquierdo.
Paso 4: Tironeá un poquito la correa para ver si se mueve sin trabarse.
Si sentís que algo no fluye, revisá si está bien puesta o si el lead screw se quedó bloqueado.
Instalar la tapa del eje Z
Paso 1: Presentá la tapa y ajustá los 15 tornillos con la llave H2.0.
Paso 2: Poné la impresora de pie y ajustá los 4 tornillos de la parte superior con la llave H2.0.
Paso 3: Volvé a colocar la tapa del eje Y.
Tensar la correa del eje Z
Paso 1: Prendé la impresora. Andá al menú en la pantalla y hacé el proceso de homing.
Paso 2: Cuando termine, apretá los botones de subir y bajar una sola vez para que el eje X se mueva un poquito en cada dirección.
¡Antes de bajar el eje X, fijate bien que el nozzle no vaya a chocar contra la cama!
Paso 3: Usá la llave H2.0 para apretar definitivamente los 2 tornillos del tensor.
Calibración final
En la pantalla de Calibración, seleccioná solamente "Vibration Compensation" y dale a "Start". Con esto vas a confirmar que la impresora quedó impecable y lista para seguir trabajando.
Esperamos que esta guía te haya servido. Si tenés alguna duda sobre el proceso, no dudes en mandarnos un ticket técnico con fotos o videos de tu problema para que te demos una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
