En esta guía te mostramos el proceso paso a paso para cambiar la pantalla de tu impresora A1. Seguí las instrucciones con cuidado para asegurar un reemplazo exitoso y que la máquina quede lista para seguir trabajando sin problemas.
¿Cuándo usarla?
Esta guía debe seguirse si la pantalla de la A1 presenta fallas y necesita ser reemplazada. Los problemas comunes causados por una pantalla defectuosa son:
- La pantalla no detecta ninguna interacción táctil.
- La pantalla no se prende.
- Fue recomendado por el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios

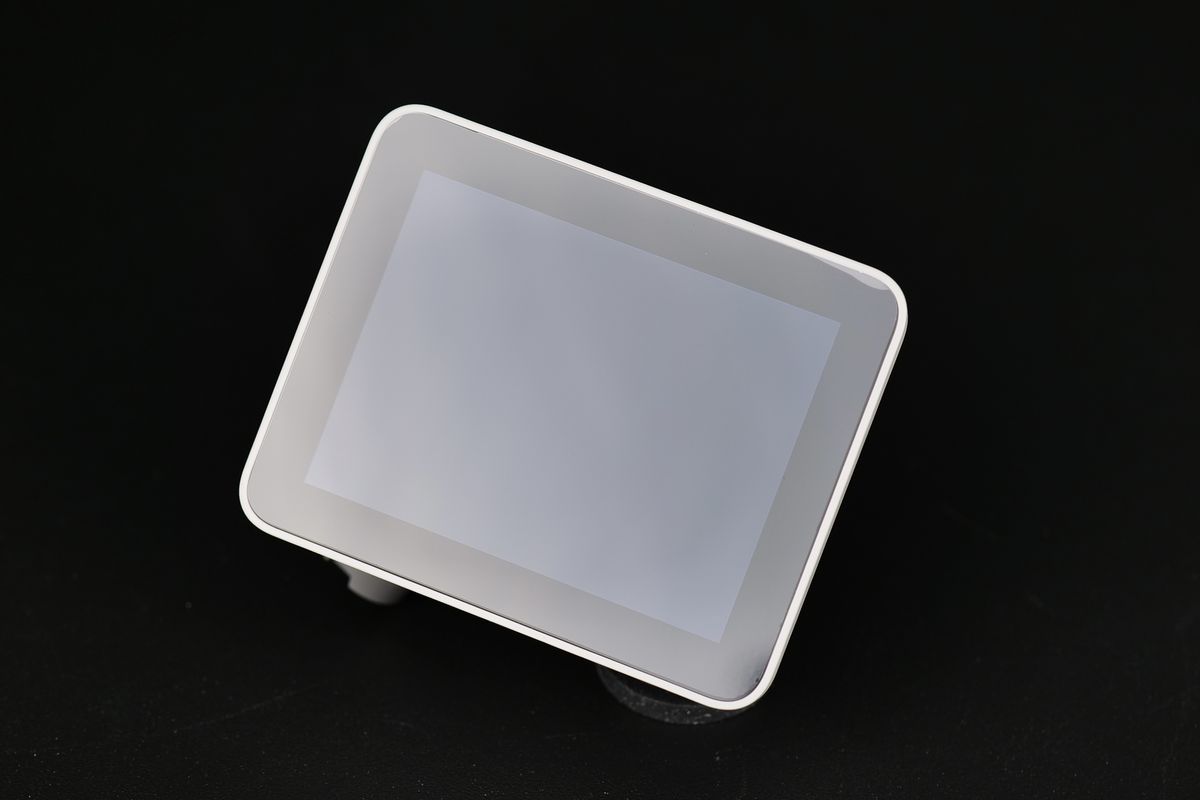

- Pantalla Bambu Lab para A1
- Llave Allen H2.0 y H1.5
- Destornillador plano o herramienta de palanca
- Pinzas de punta
- Tiempo estimado: 20-30 minutos
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora y desenchufarla antes de realizar cualquier mantenimiento en la electrónica o los cables del hotend. Dejar la impresora prendida puede causar un cortocircuito, provocando daños electrónicos adicionales y riesgos de seguridad.
Al realizar tareas de mantenimiento, podrías exponer cables y componentes que podrían entrar en cortocircuito si se tocan entre sí o con partes metálicas mientras la impresora está prendida. Por eso, asegurate siempre de desconectarla de la corriente. Si tenés alguna duda, abrí un ticket de soporte antes de empezar.
Pasos para sacar la pantalla vieja
1. Poné la impresora sobre su parte frontal

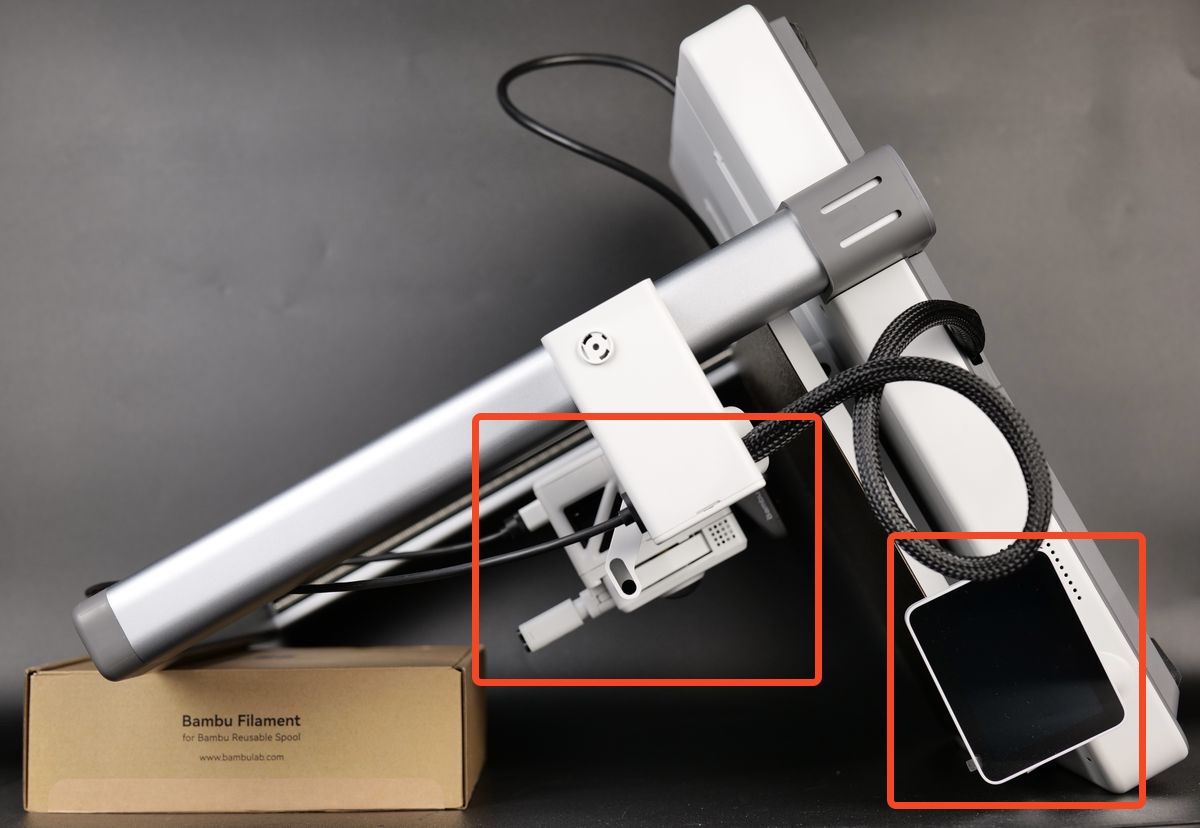

Para trabajar tranqui en la parte inferior de la A1, tenés que poner la impresora de frente. Primero volcá la pantalla hacia un costado y después apoyá la impresora con cuidado sobre su cara frontal. Usá una caja de filamento para mantener la parte superior elevada y evitar presionar el extruder o la pantalla.

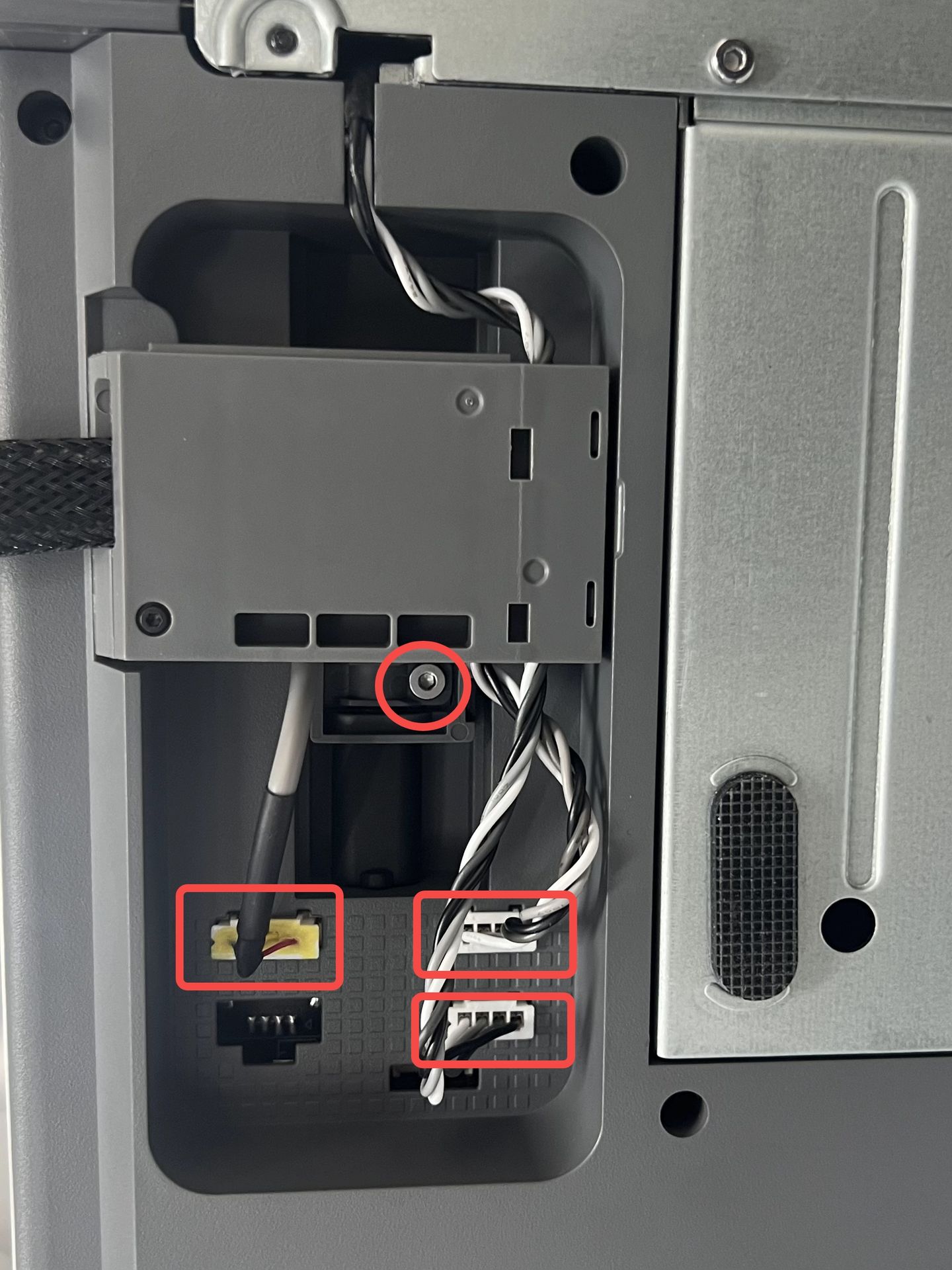

2. Desconectá los cables y sacá el soporte de cables

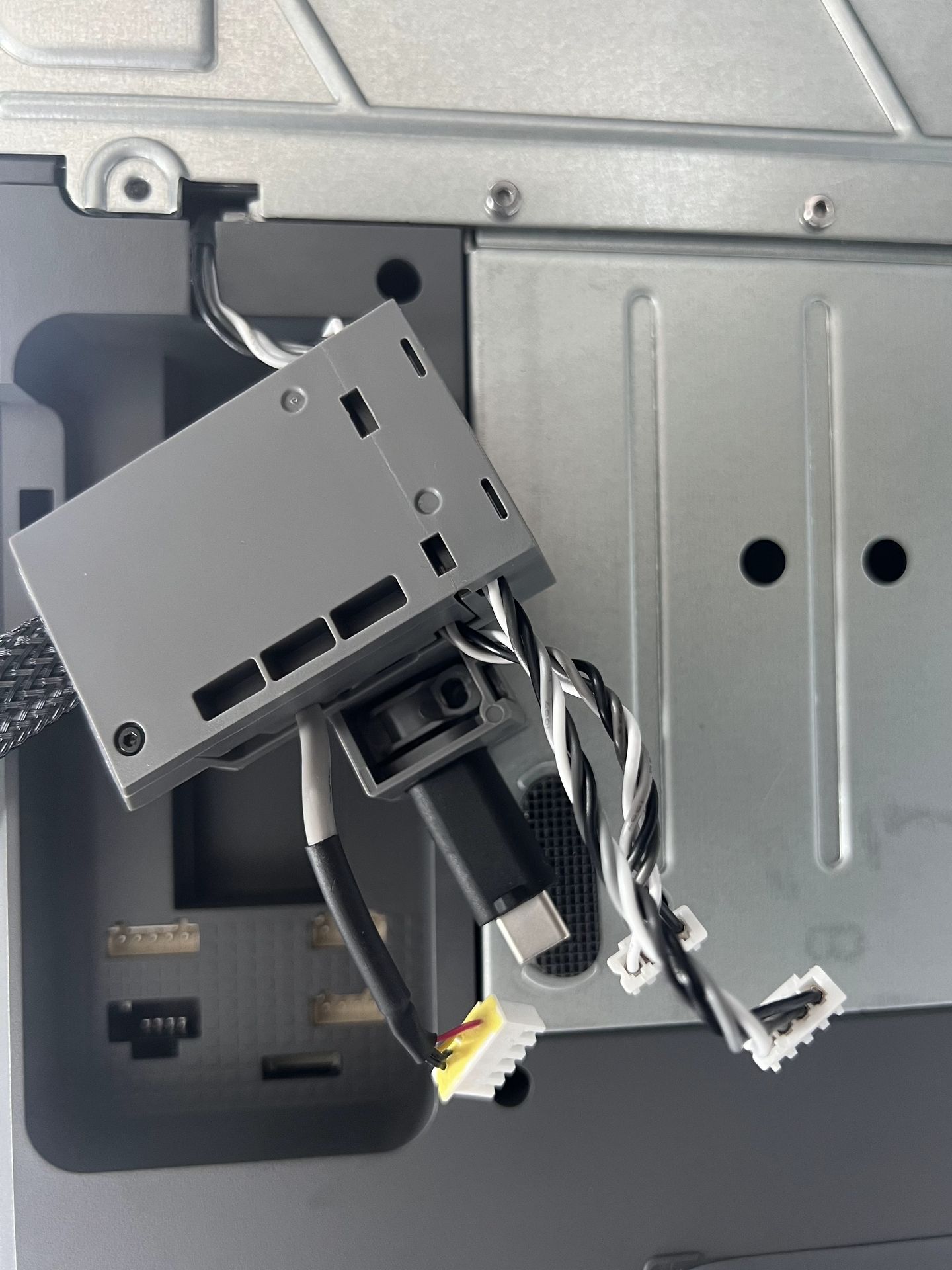

Desconectá los cables de la cámara y de los motores del eje X y eje Z. Aflojá el tornillo indicado, empujá el soporte de cables hacia arriba, desconectá el cable USB de datos y retirá el soporte.
3. Sacá la tapa inferior de la impresora
Retirá los 10 tornillos marcados en rojo para poder sacar la tapa de abajo.

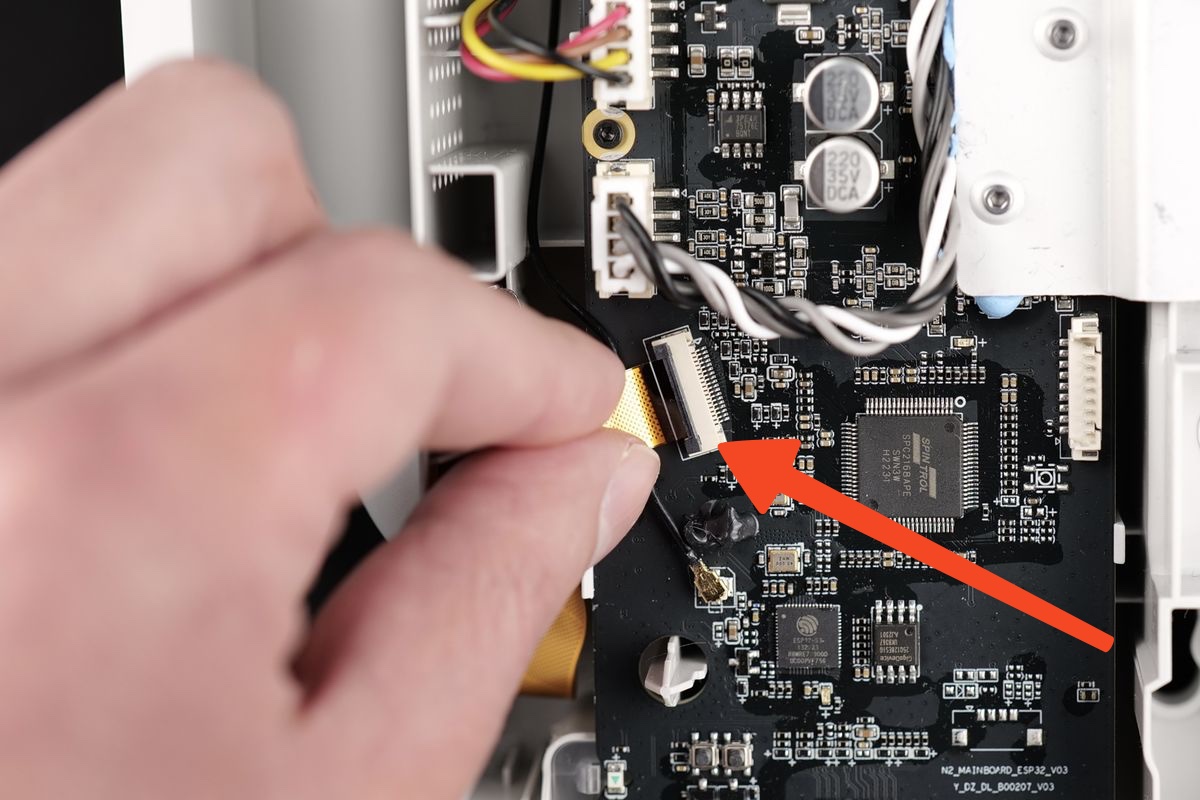

4. Desconectá el ribbon cable de la pantalla

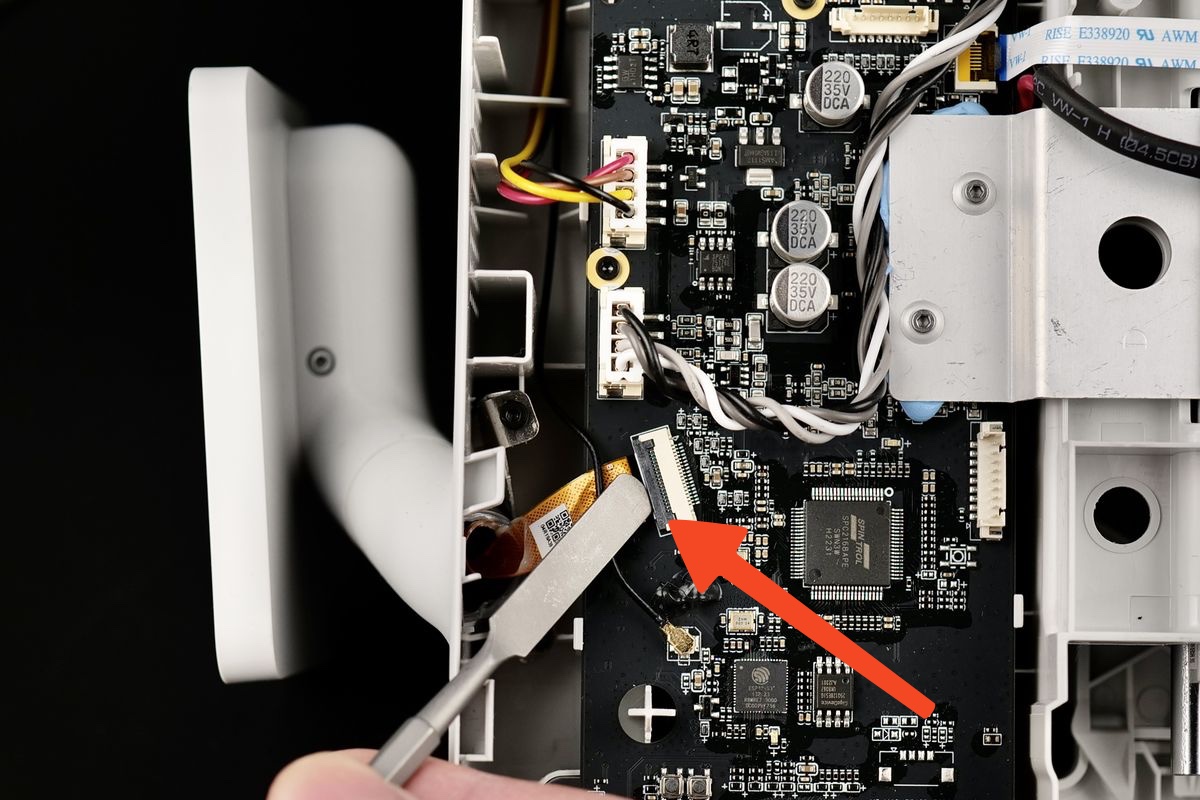

Levantá con cuidado el clip plástico negro de la placa principal para liberar el ribbon cable de la pantalla. Una vez liberado, podés retirarlo de la placa sin problemas.

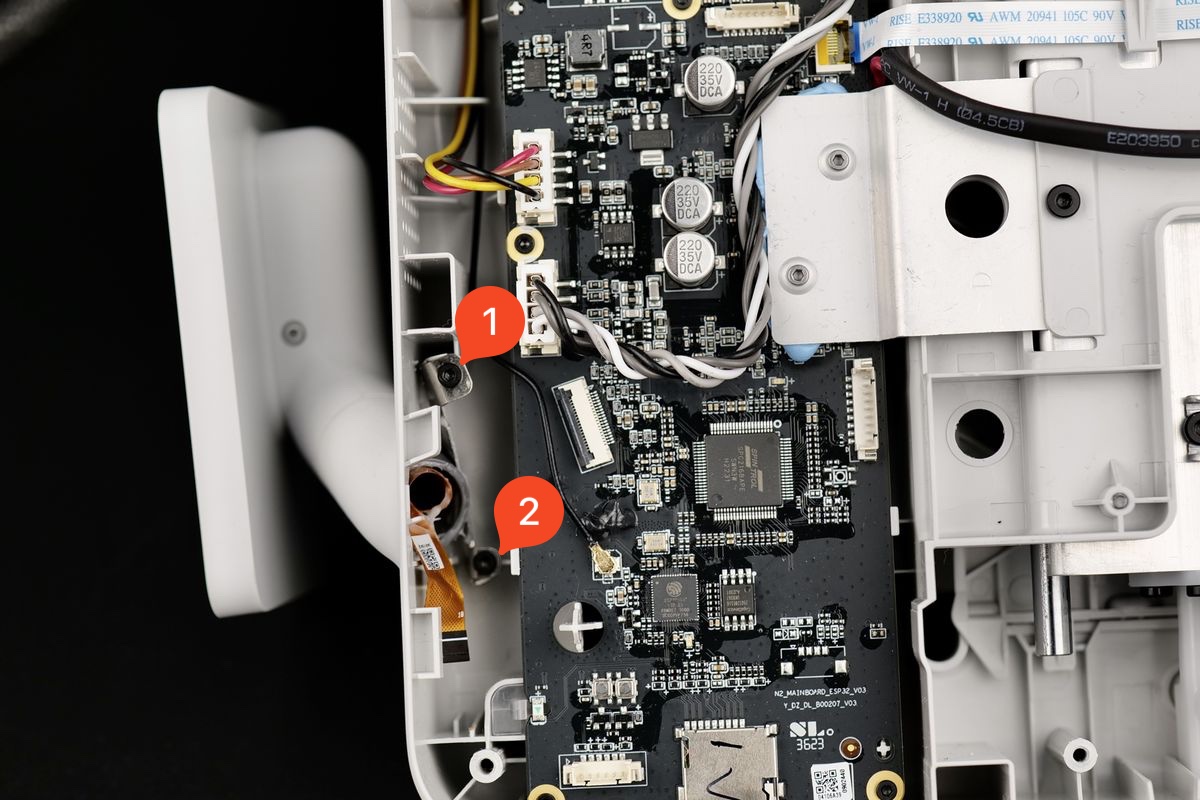

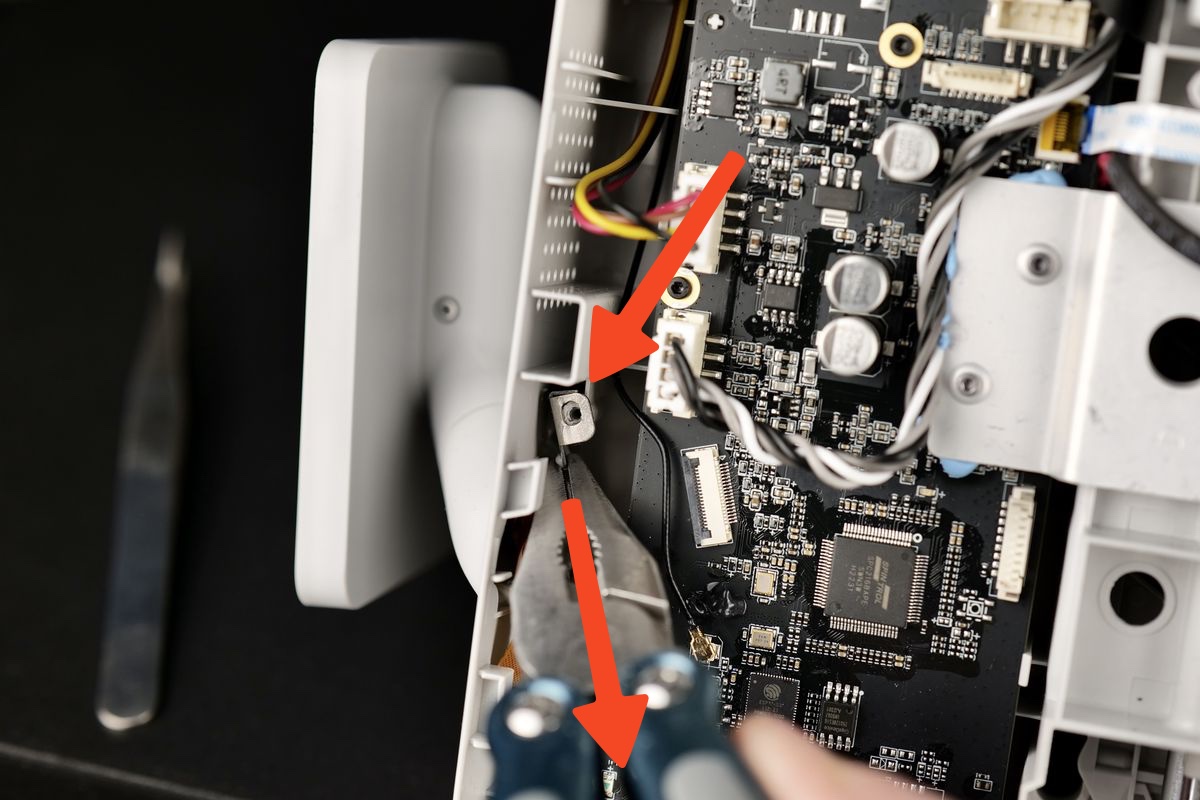

5. Sacá el clip de la pantalla

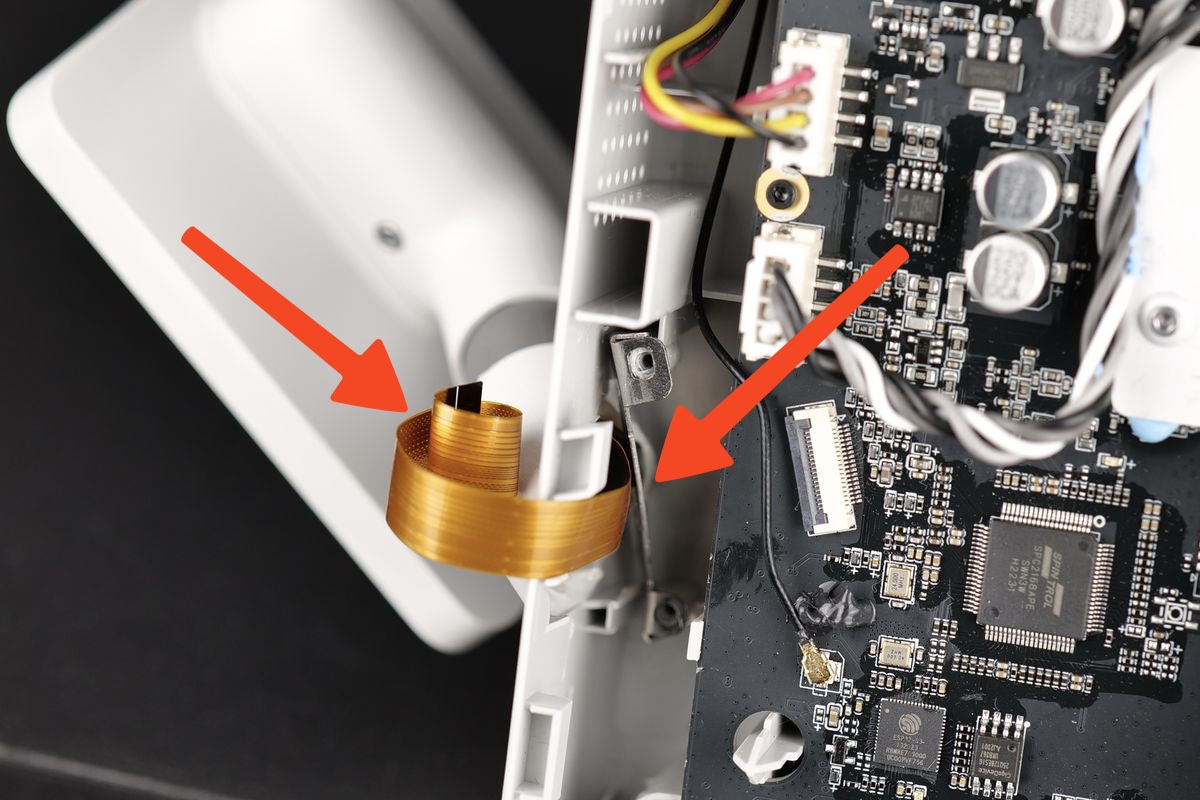

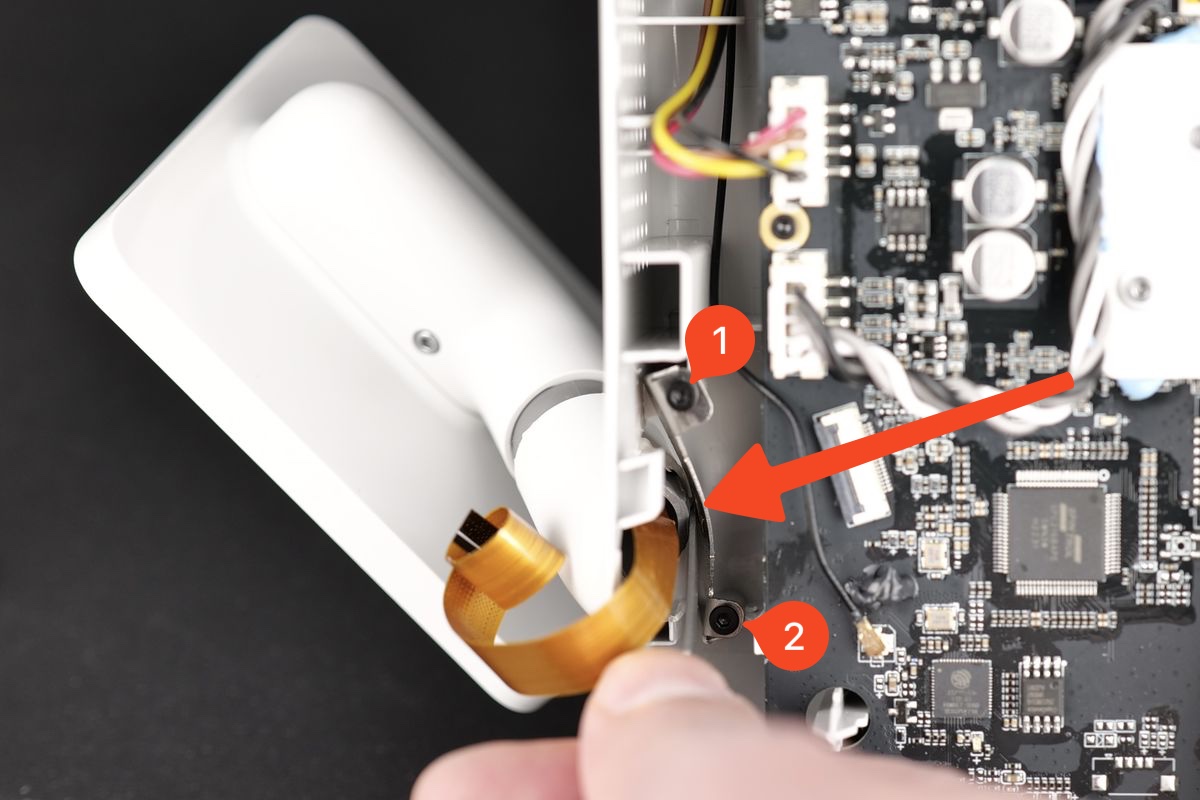

Retirá los dos tornillos que sujetan el clip metálico de la pantalla en su lugar. Después, agarrá el clip con las pinzas de punta y tirá hacia vos con cuidado para no dañar la placa.
6. Retirá la pantalla de la impresora

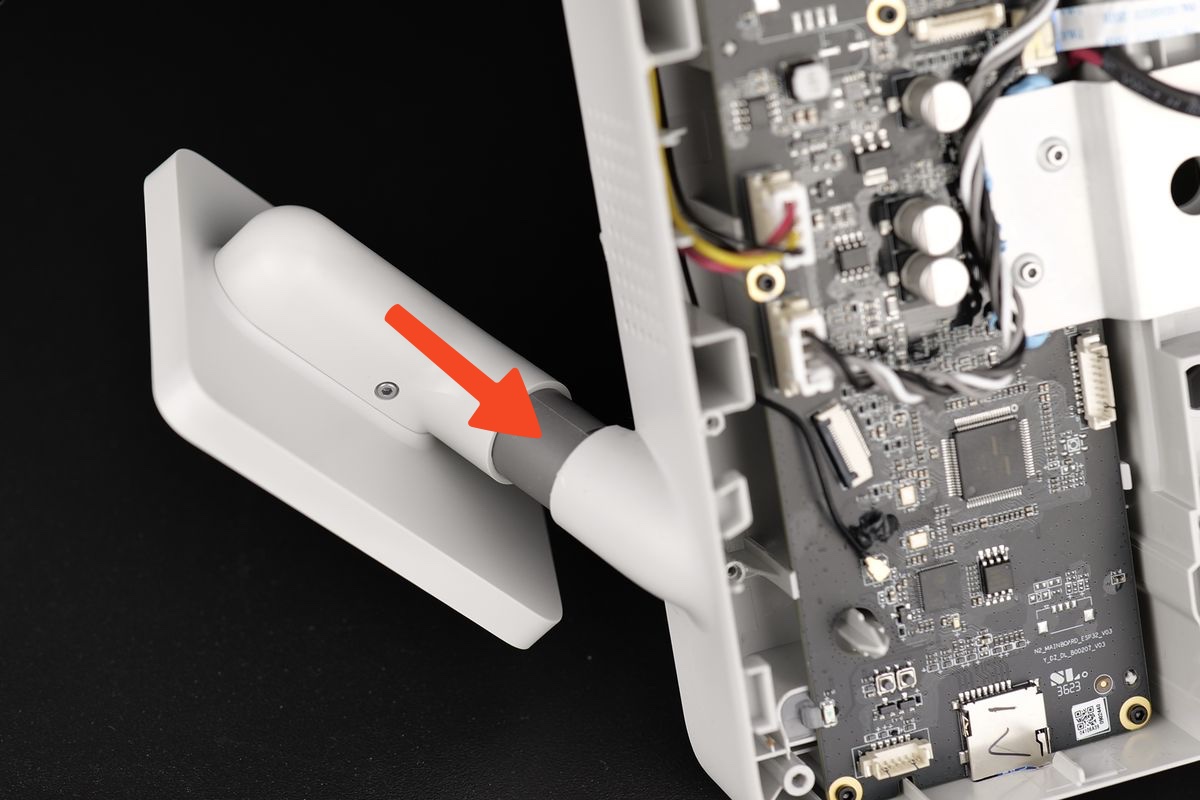

Con el clip afuera, ya podés sacar la pantalla por completo. Fijate bien en el ángulo: la pantalla tiene pestañas plásticas que solo permiten retirarla cuando están alineadas correctamente.
Instalar la nueva pantalla
1. Colocá la pantalla en la impresora

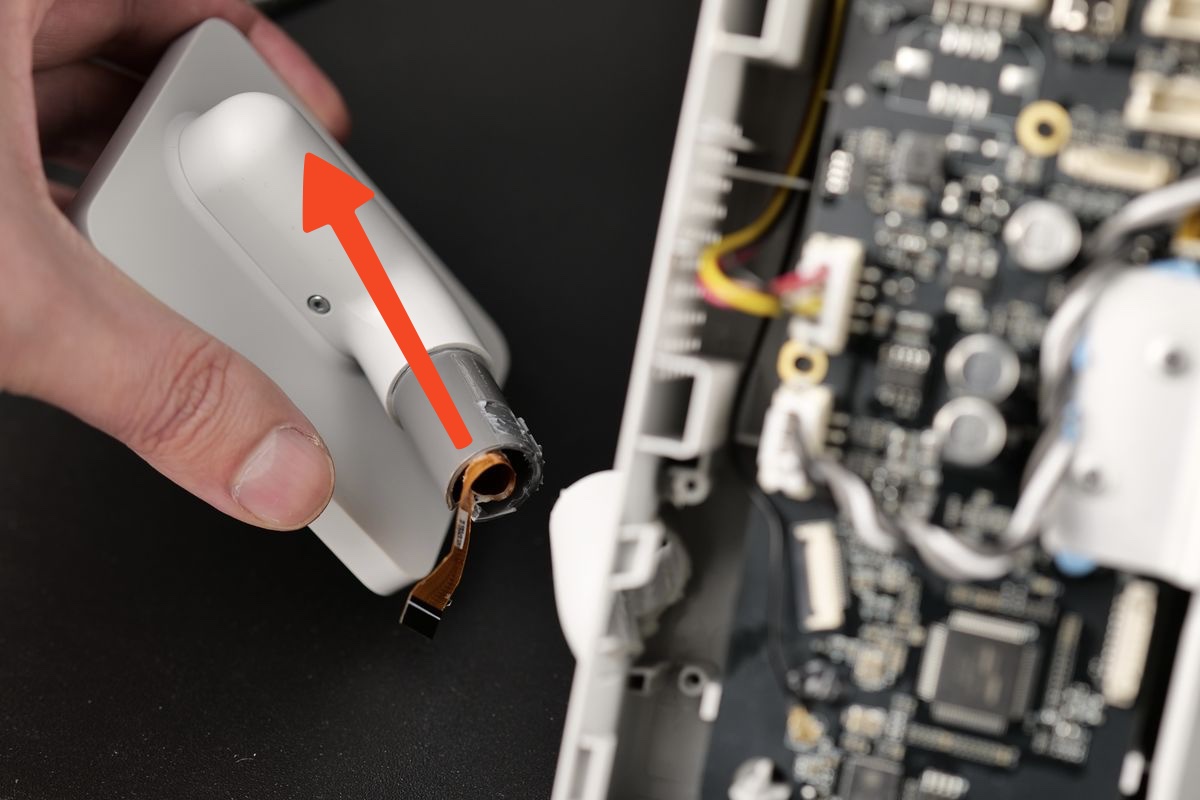

Deslizá la pantalla por el hueco hasta la mitad para facilitar los pasos siguientes. Acordate de alinear las pestañas plásticas para que entre correctamente en su lugar.
2. Instalá el soporte metálico
Alineá el soporte metálico con cuidado y fijate que el ribbon cable quede hacia el costado de la impresora. Poné los dos tornillos del soporte y usá el destornillador plano para ayudar a que la pantalla calce mientras la empujás hasta que haga clic.
3. Conectá el ribbon cable de la pantalla
Empujá con suavidad el ribbon cable en el conector de la placa y bajá el clip plástico negro para asegurarlo. Asegurate de que la línea blanca del cable esté bien alineada.
4. Instalá la tapa inferior
Ya podés volver a poner la tapa de abajo. Ojo con el cable del motor en la parte superior izquierda; acomodalo bien antes de presionar la tapa. Poné los 10 tornillos cuidando de no apretarlos demasiado.
5. Instalá el soporte de cables y conectalos
Alineá el soporte, empujalo hacia abajo y fijate que el cable USB esté bien apoyado contra el marco de la impresora. Ajustá el tornillo para trabarlo, pero no te pases de fuerza porque va sobre plástico. Finalmente, reconectá los cables de la cámara y de los motores (el más corto va arriba a la derecha para el eje X; el más largo abajo a la derecha para el eje Z).
Verificación de funcionamiento
Prendé la impresora e interactuá con la pantalla. Si el touch responde bien, la instalación fue correcta.
Calibración
No se requiere ningún paso de calibración después de esta operación.
Problemas potenciales y soluciones
- La cámara no anda: Confirmá que el cable esté bien conectado como se muestra en el paso 5 de la instalación.
- El eje X o eje Z no anda: Revisá que los conectores de los motores estén bien enchufados hasta el fondo.
- La pantalla muestra un mensaje de error: Es posible que el cable USB no esté bien insertado. Aflojá el soporte y reconectalo bien.
- La pantalla no prende o no detecta el touch: Revisá que el ribbon cable esté bien puesto y trabado en la placa.
Esperamos que esta guía te haya sido de ayuda. Si tenés alguna duda sobre el proceso, te recomendamos contactar a nuestro equipo de soporte técnico antes de empezar la operación para que te den una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
