En esta guía te vamos a mostrar paso a paso cómo cambiar la Placa AC de tu A1. Mirá bien las instrucciones para que el proceso sea seguro y no tengas ningún drama con la electrónica de la impresora.
¿Cuándo es necesario usar esta guía?
Tenés que usar esta guía si la Placa AC de tu A1 está fallando y necesita un cambio. Los problemas más comunes causados por una falla en esta placa son:
- La cama caliente no calienta.
- Fue recomendado por el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Placa AC Bambu Lab para A1
- Llave Allen H2.0
- Tiempo estimado: 20-30 minutos
Advertencia de Seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento en la máquina o su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos para tu seguridad.
Cuando hacés mantenimiento o buscás fallas, puede que tengas que desarmar algunas partes, como el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue prendida.
Por eso, desenchufá la impresora de la corriente antes de empezar. Así evitás cualquier daño a la electrónica y te asegurás de trabajar de forma segura y efectiva. Si tenés dudas, abrí un ticket en nuestra página de soporte y te daremos una mano.
Pasos para sacar la Placa AC vieja
1. Apoyá la impresora de frente

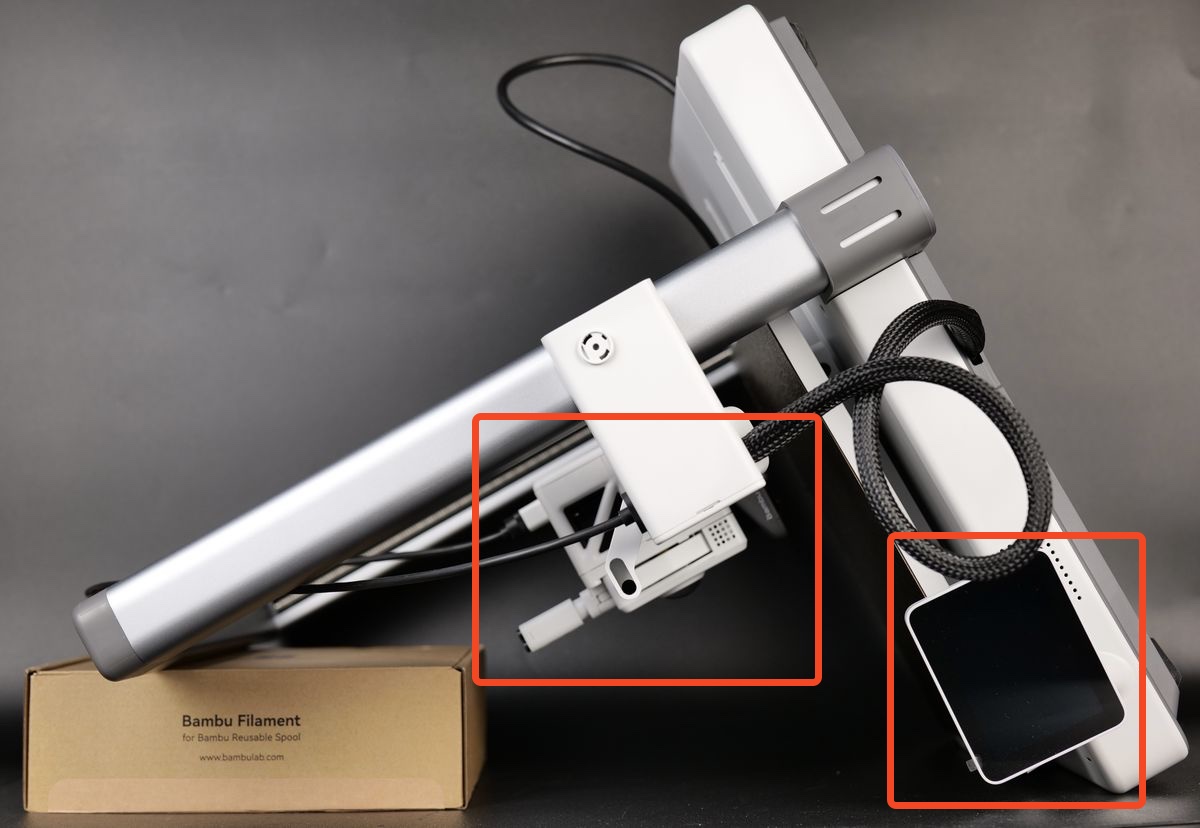

Para llegar fácil a la parte de abajo de la A1, tenés que acostar la impresora de frente. Primero girá la pantalla de costado y después apoyá la máquina con cuidado, como se ve en la imagen. Usá una caja de filamento para que la parte de arriba quede levantada; así no hacés presión sobre el extruder o la pantalla.
2. Sacá la caja de cables

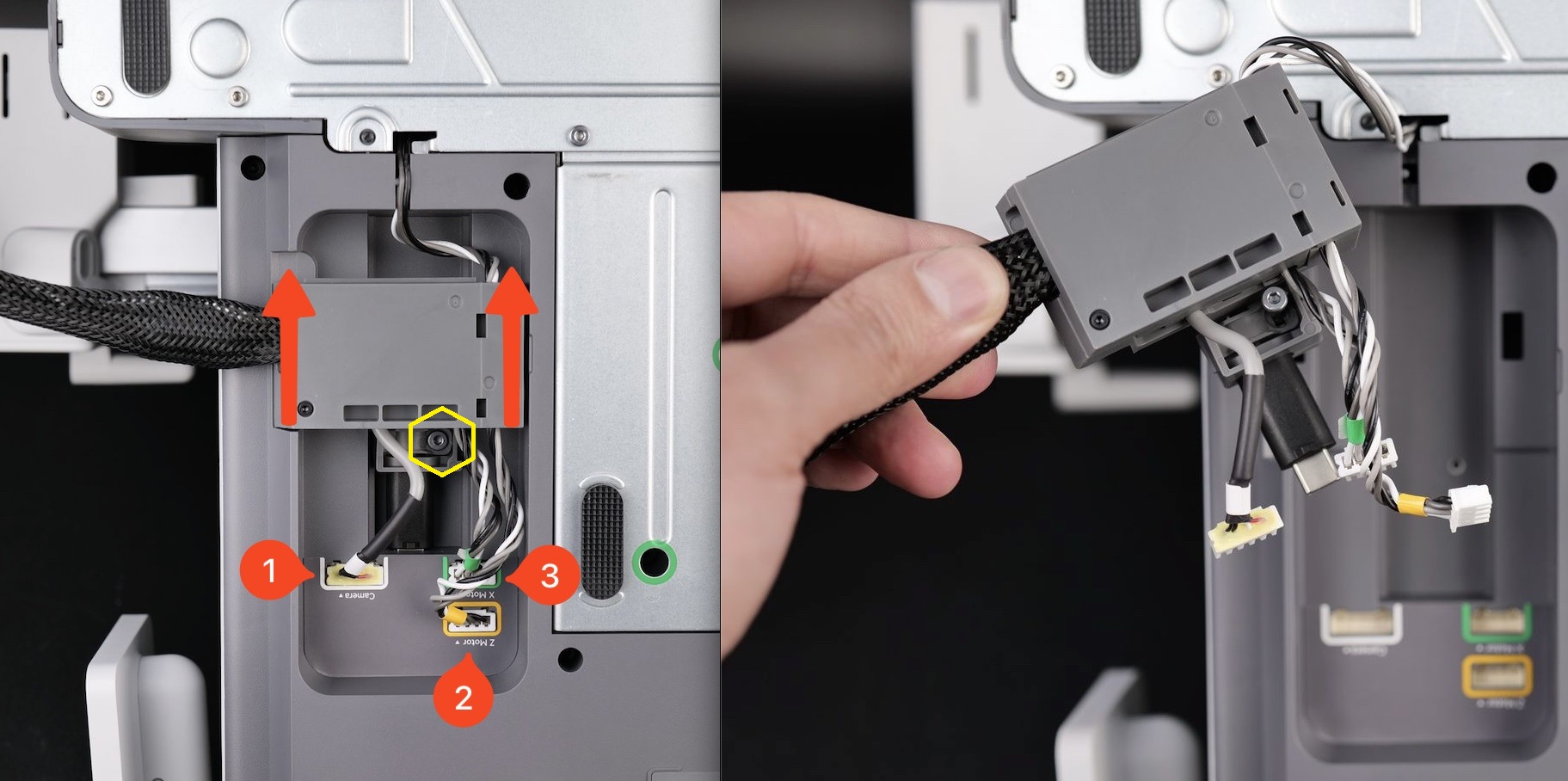

Aflojá, pero no saques del todo, los tornillos marcados en amarillo. Desconectá los tres cables (1, 2, 3) que son de la cámara, el motor del Z-axis y el motor del X-axis respectivamente. Después empujá el soporte de cables hacia arriba para desconectar el cable USB-C.
Nota: Si el soporte no sale fácil, sacá los tornillos amarillos por completo y probá de nuevo.
3. Sacá la tapa inferior de la impresora

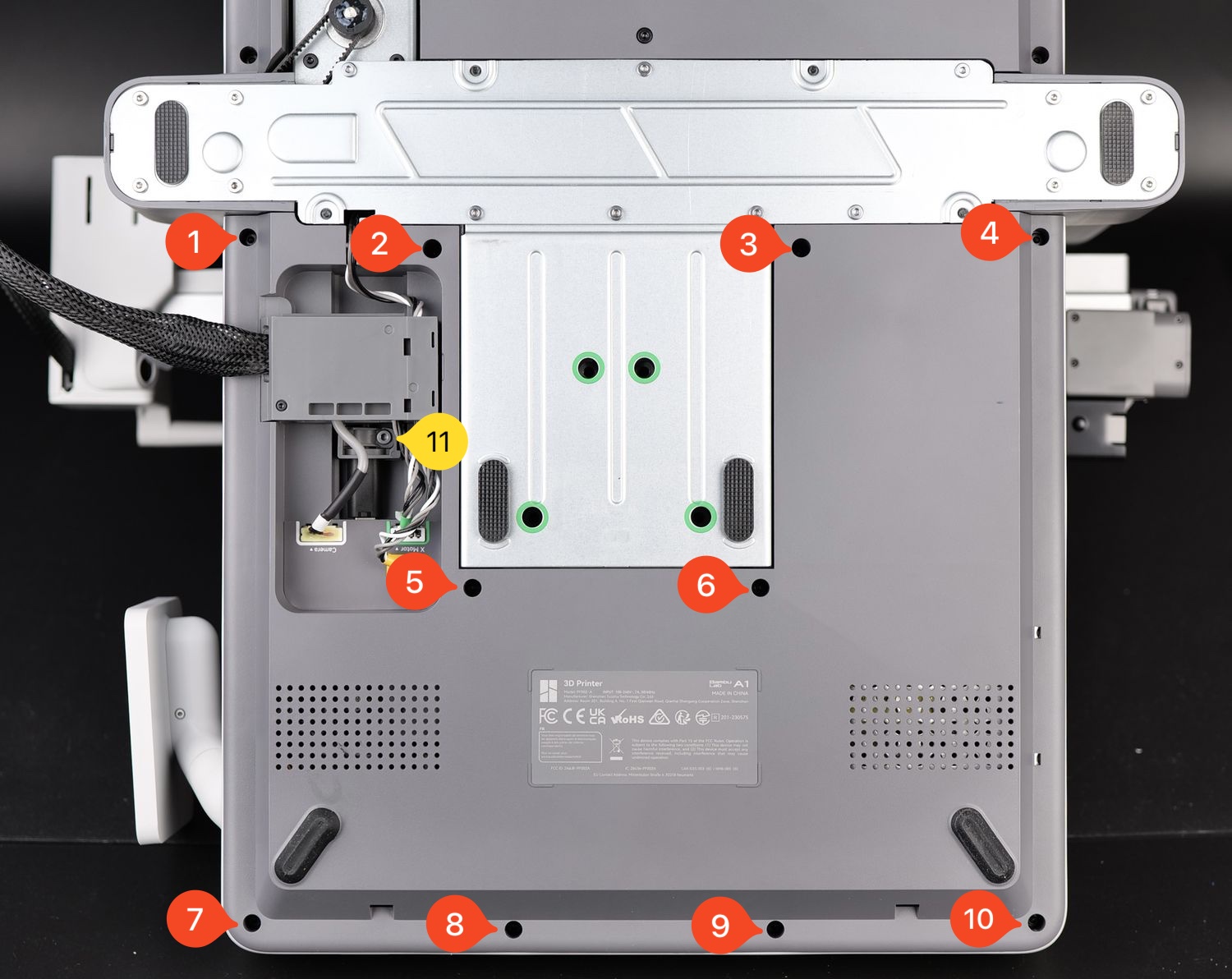

Quitá los 10 tornillos marcados en rojo de la tapa de la carcasa inferior. Hacé un poquito de palanca con cuidado para sacarla.
4. Sacá los cables de potencia de la cama caliente
En este paso, retirá los dos cables de energía de la cama caliente. Presioná suavemente los costados de los conectores para soltar la traba de seguridad y poder desconectarlos.

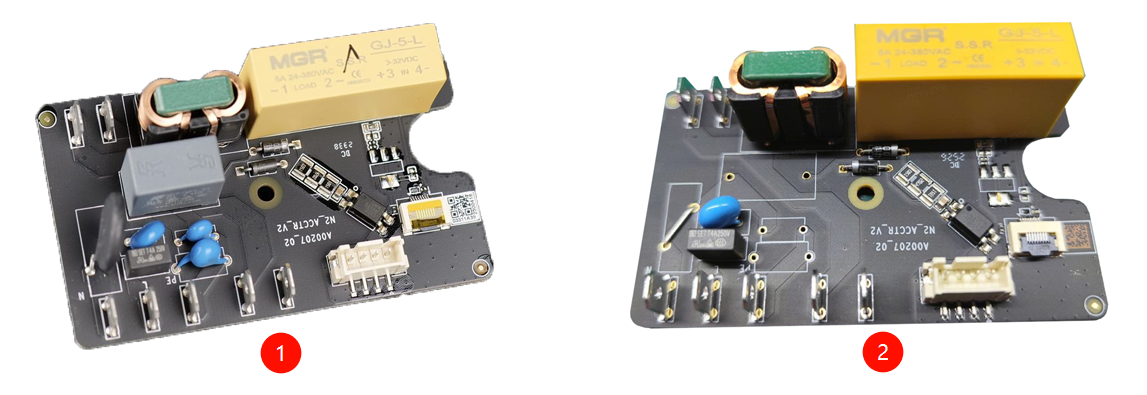

Fijate que la versión nueva de la placa AC no trae el cable a tierra, pero esto no afecta para nada el funcionamiento o rendimiento de la placa.
5. Sacá el conector de señal de la cama caliente
Retirá con cuidado el conector del cable de señal de la cama caliente. Podés usar una herramienta o simplemente agarrar el conector plástico y tirar suavemente. No tires de los cables porque los podés dañar.

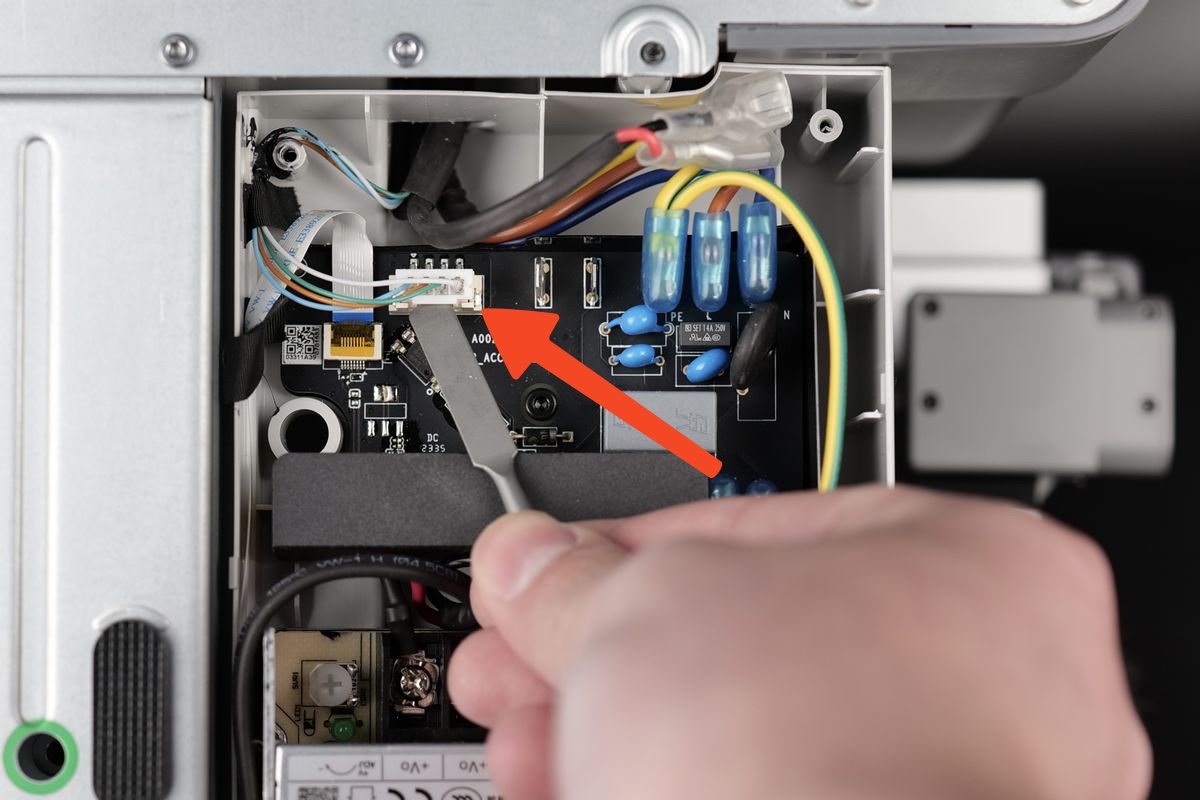

6. Desconectá el cable cinta
Para soltar el cable cinta (flex), simplemente levantá la traba plástica negra y tirá del cable hacia vos con delicadeza.
7. Sacá el resto de los conectores de la placa

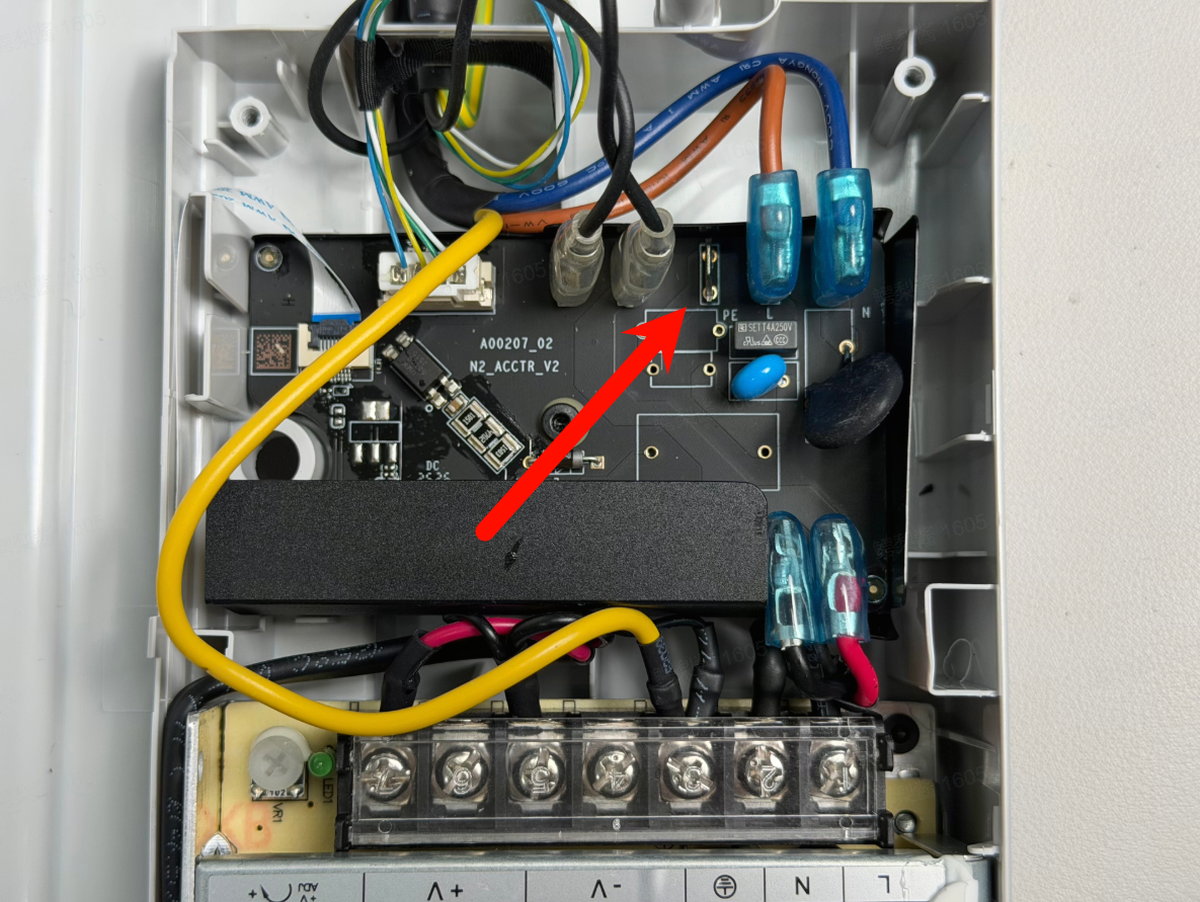

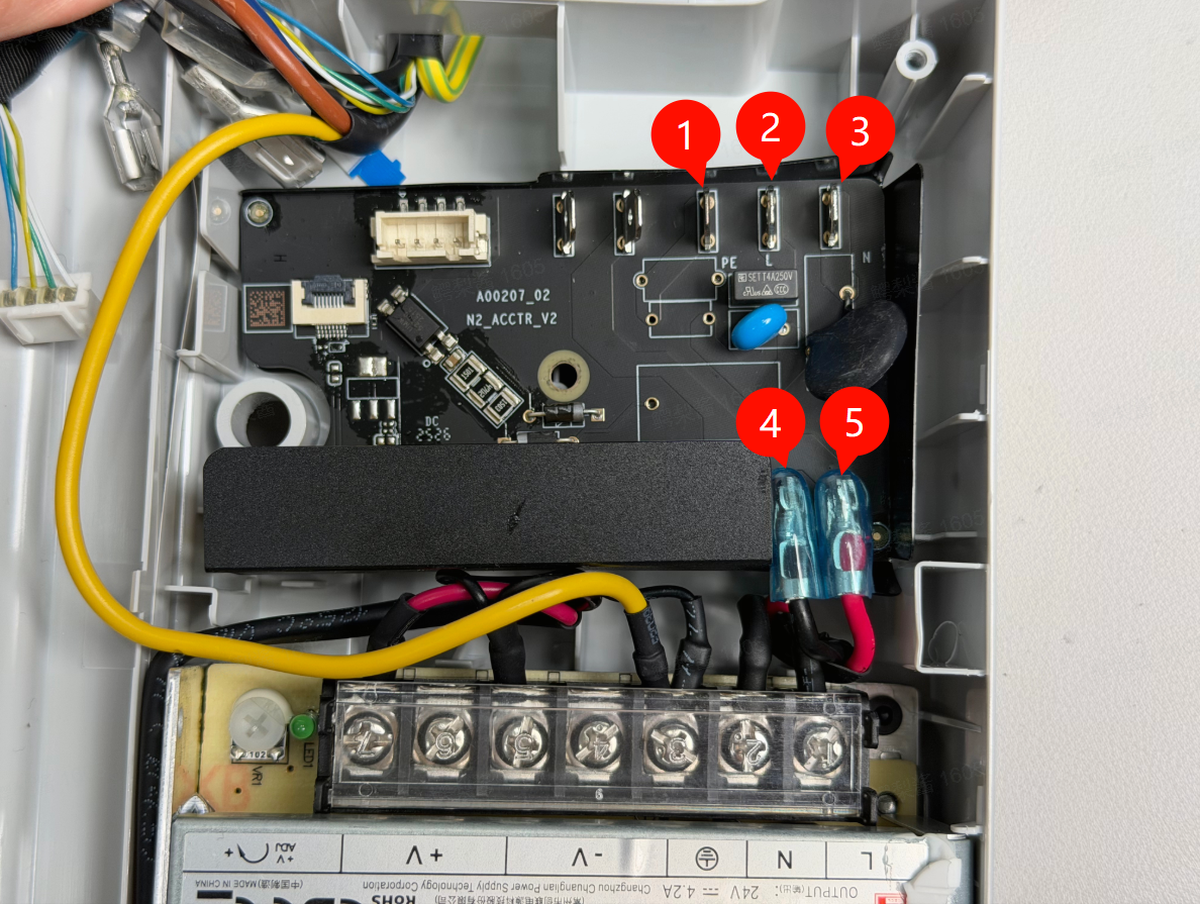

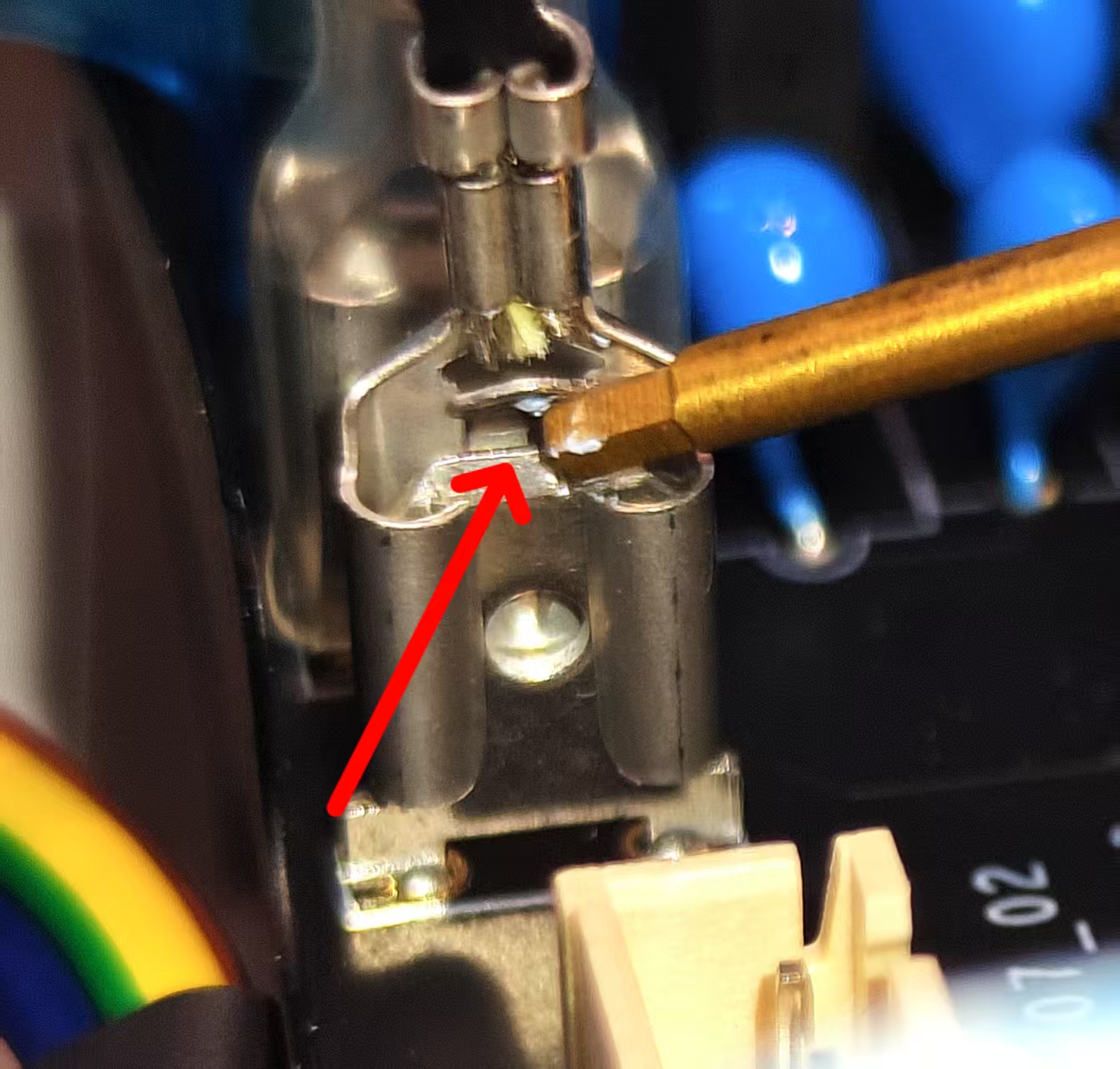

Seguí con los cables que quedan. Primero sacá los #1, #2 y #3, que son tierra, fase y neutro. Tiré la funda de goma azul hacia afuera y usá un destornillador para apretar la pestaña de bloqueo mientras sacás el cable. Los cables #4 y #5 de la fuente interna los vamos a sacar después.

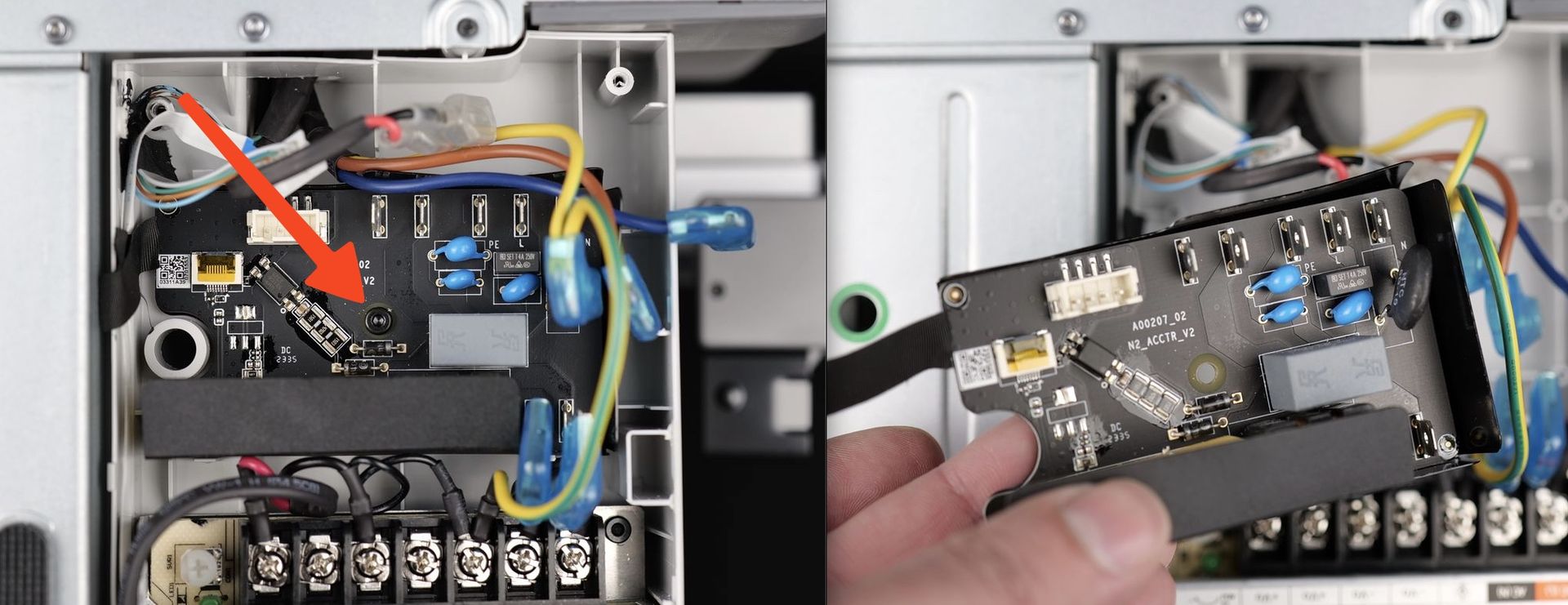

8. Retirá la Placa AC vieja
Sacá el tornillo de fijación que está en el medio de la placa y soltá las trabas plásticas para retirar la placa. Ahora sí, sacá los cables #4 y #5 de la fuente; estos no necesitan destrabarse, los podés apalancar con un destornillador.
Pasos para instalar la Placa AC nueva
1. Pasá el material aislante a la placa nueva
La placa vieja tiene un aislante plástico negro. Sacalo de ahí y ponelo en la placa nueva como corresponde.
2. Atornillá la placa nueva
Alineá con cuidado la placa nueva en el marco de la impresora y poné el tornillo que la sostiene.

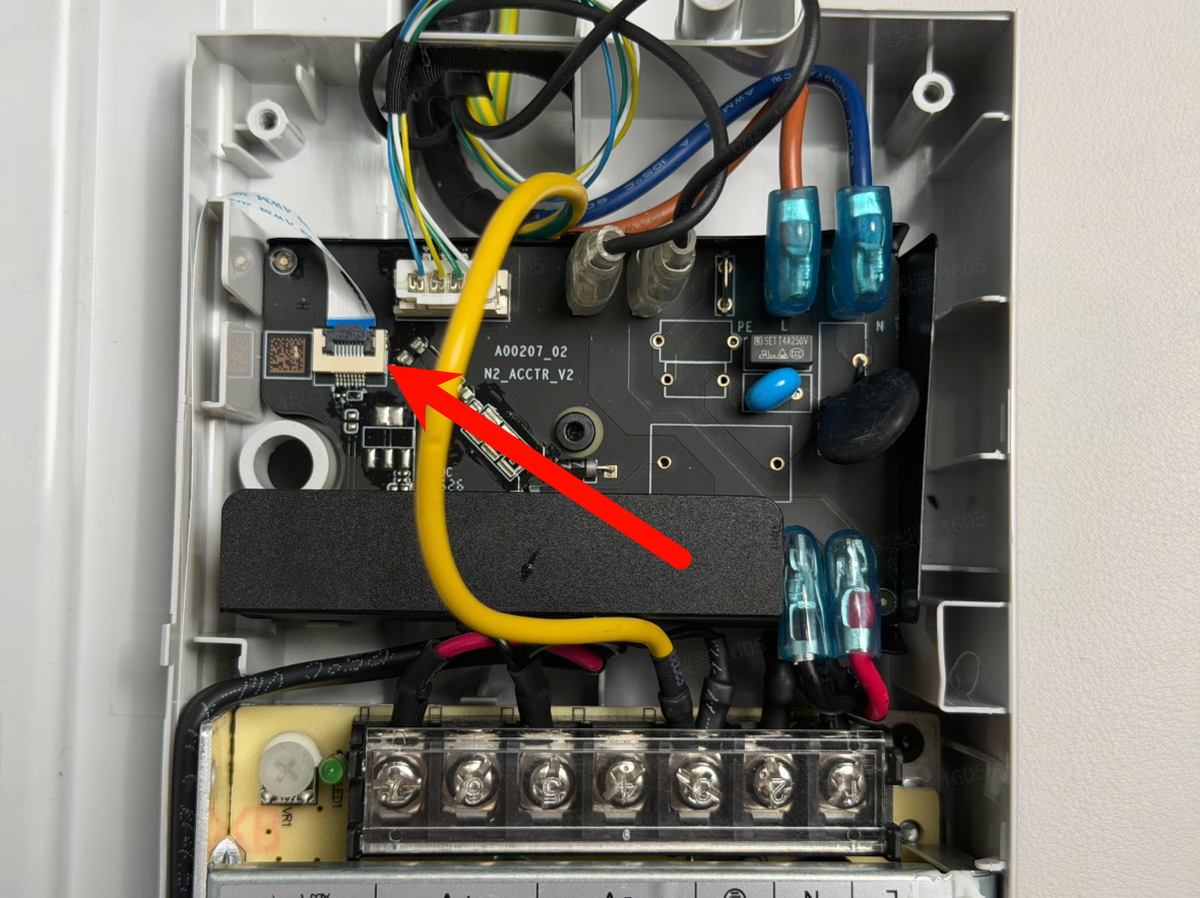

3. Reconectá el cable cinta
Abrí el clip plástico negro del cable cinta e insertalo con cuidado alineándolo con las pestañas blancas. Una vez en su lugar, bajá el clip para trabarlo. Asegurate de que la banda azul del cable quede paralela al conector negro.
4. Reconectá el cable de señal de la cama caliente
Alineá el conector blanco y enchufalo de nuevo en la Placa AC.

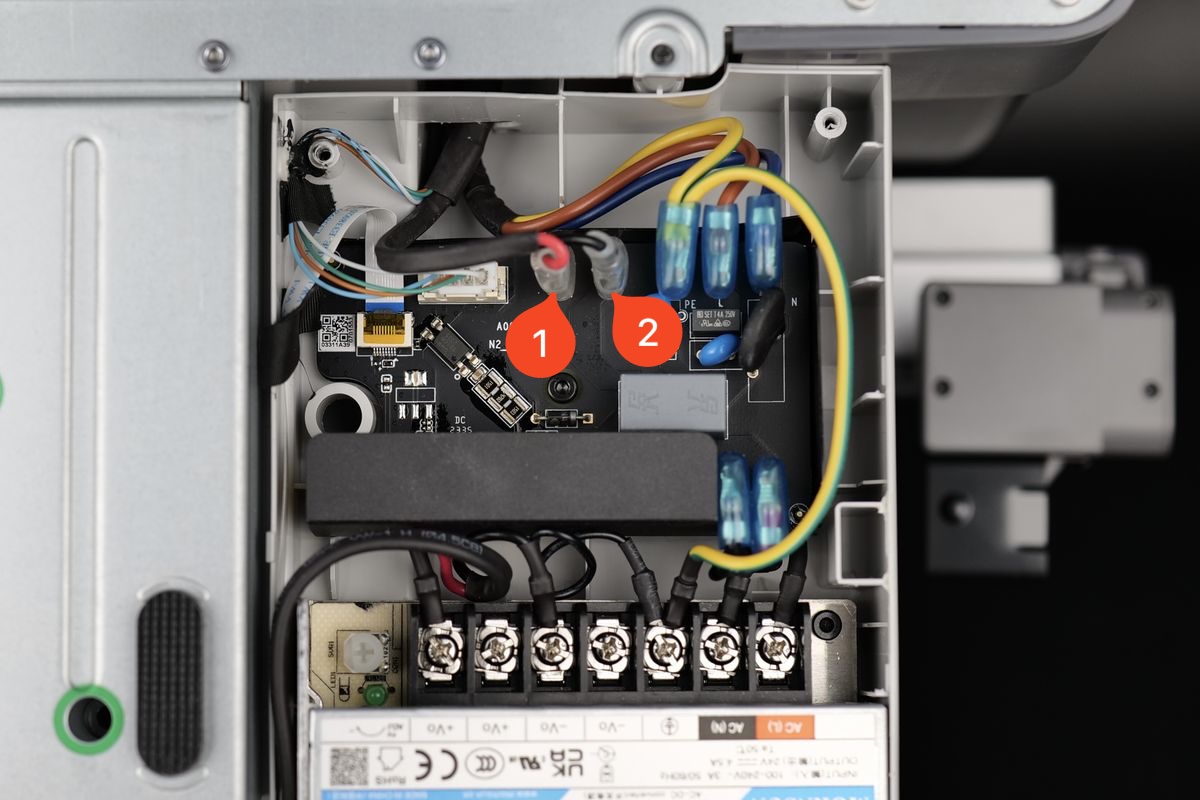

5. Reconectá los cables de potencia de la cama caliente
Conectá los cables de energía de la cama caliente. El cable rojo está marcado como 1 y el negro como 2 (no hace falta distinguir entre izquierda y derecha).
6. Reconectá el resto de los cables
Terminá la instalación conectando los cables que faltan (usamos la placa nueva como ejemplo):
- Cable de tierra (Amarillo) - solo para la versión vieja de la placa.
- Fase (Marrón)
- Neutro (Azul)
- Fase (Rojo)
- Neutro (Negro)

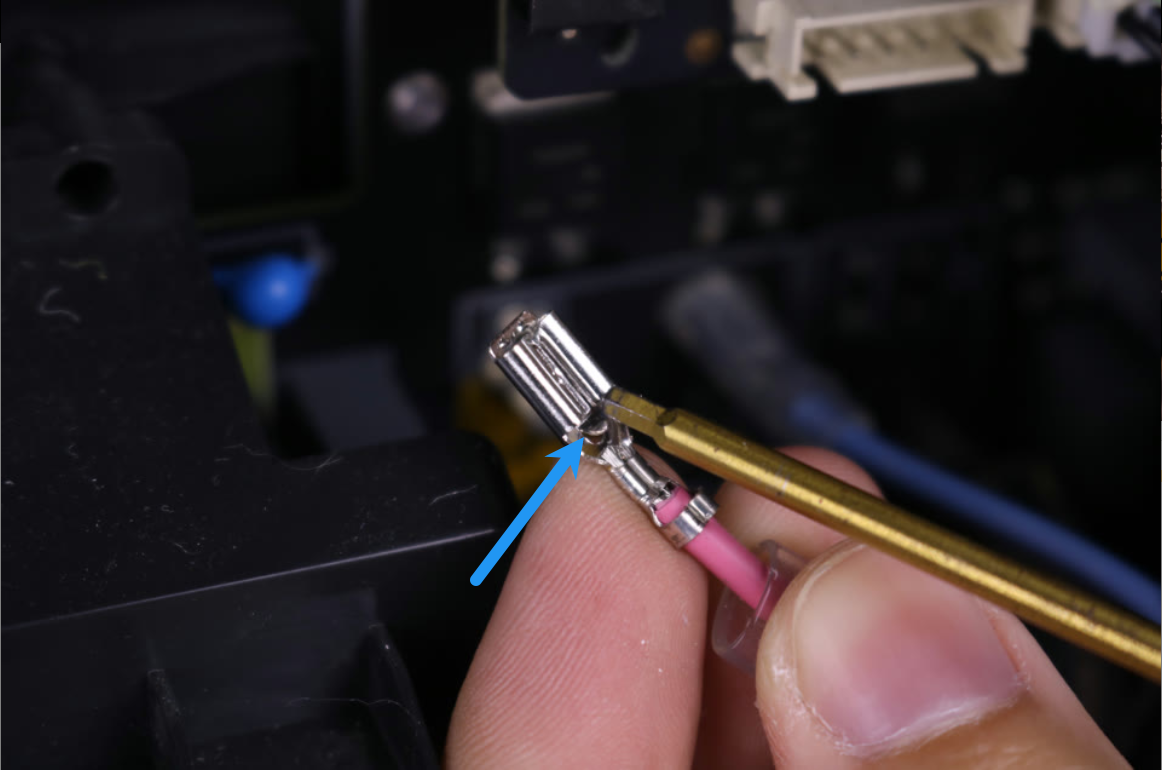

IMPORTANTE: Confirmá que todos los cables tengan la protección de silicona transparente cubriendo bien el conector para que la instalación sea exitosa.
7. Poné la tapa inferior
Ya podés volver a poner la tapa de abajo. Prestá mucha atención al cable del motor arriba a la izquierda. No presiones la tapa hasta que el cable esté bien acomodado. La tapa calza a presión y después ponés los 10 tornillos sin ajustarlos de más.
8. Instalá el soporte de cables y conectá todo
Por último, alineá el soporte de cables y empujalo hacia abajo, asegurándote de que el cable USB esté bien contra el marco. Ajustá el tornillo para trabarlo, pero tranqui, no te pases porque va sobre plástico. Reconectá los cables de la cámara y los motores del X-axis y Z-axis.
Verificación y problemas potenciales
Una vez terminado, hacé el paso de calibración. Si tenés problemas, revisá esto:
- La cámara no anda: Revisá que el conector USB esté bien firme.
- Los ejes X o Z no se mueven: Chequeá las conexiones de los motores.
- Mensaje de error o la cama no calienta: Verificá que todos los cables de la Placa AC estén bien conectados.
