En este artículo te mostramos detalladamente los pasos para cambiar la placa de conexión del AMS de tu impresora. Es un proceso fundamental si estás teniendo problemas de energía o de datos con tu unidad de filamentos. Seguí las instrucciones con cuidado para asegurar un mantenimiento seguro y efectivo.
Placa de conexión del AMS
La placa de conexión del AMS es el circuito encargado de suministrar los 24V de energía y de gestionar la comunicación entre el AMS y la impresora.
Cuándo reemplazarla
Tenés que cambiar esta placa si hay fallas en la fuente de alimentación o errores de comunicación con el AMS.
Herramientas y materiales necesarios
- Nueva placa de conexión para AMS
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Advertencia de seguridad
❗❗ IMPORTANTE
Es fundamental que apagues la impresora antes de hacer cualquier tarea de mantenimiento en el equipo o su electrónica, incluyendo los cables del cabezal. Si dejás la impresora prendida mientras hacés estos trabajos, podés causar un cortocircuito que resulte en daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas, es posible que tengas que desarmar algunas partes, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras piezas metálicas mientras la impresora sigue encendida. Esto puede arruinar la electrónica de la máquina.
Por eso, siempre apagá la impresora y desenchufala de la corriente antes de meter mano. Así evitás daños y te asegurás de trabajar de forma segura. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Pasos para el desarmado

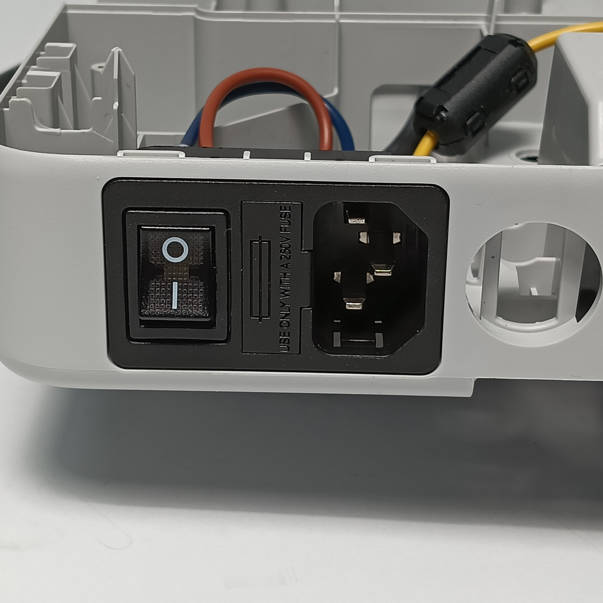

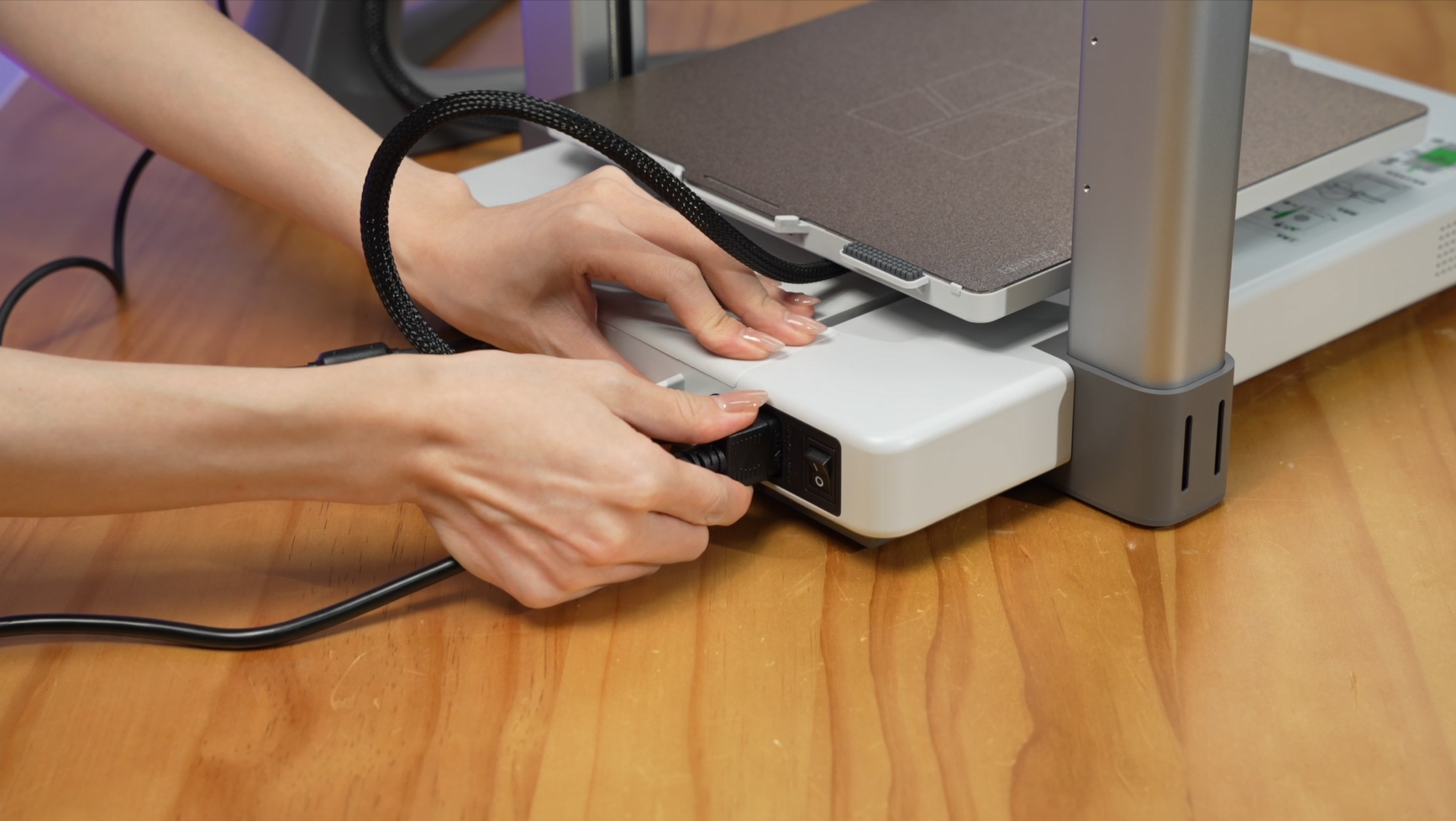

Paso 1: Apagá la impresora y desconectá el cable de alimentación
Paso 2: Sacá el AMS Lite

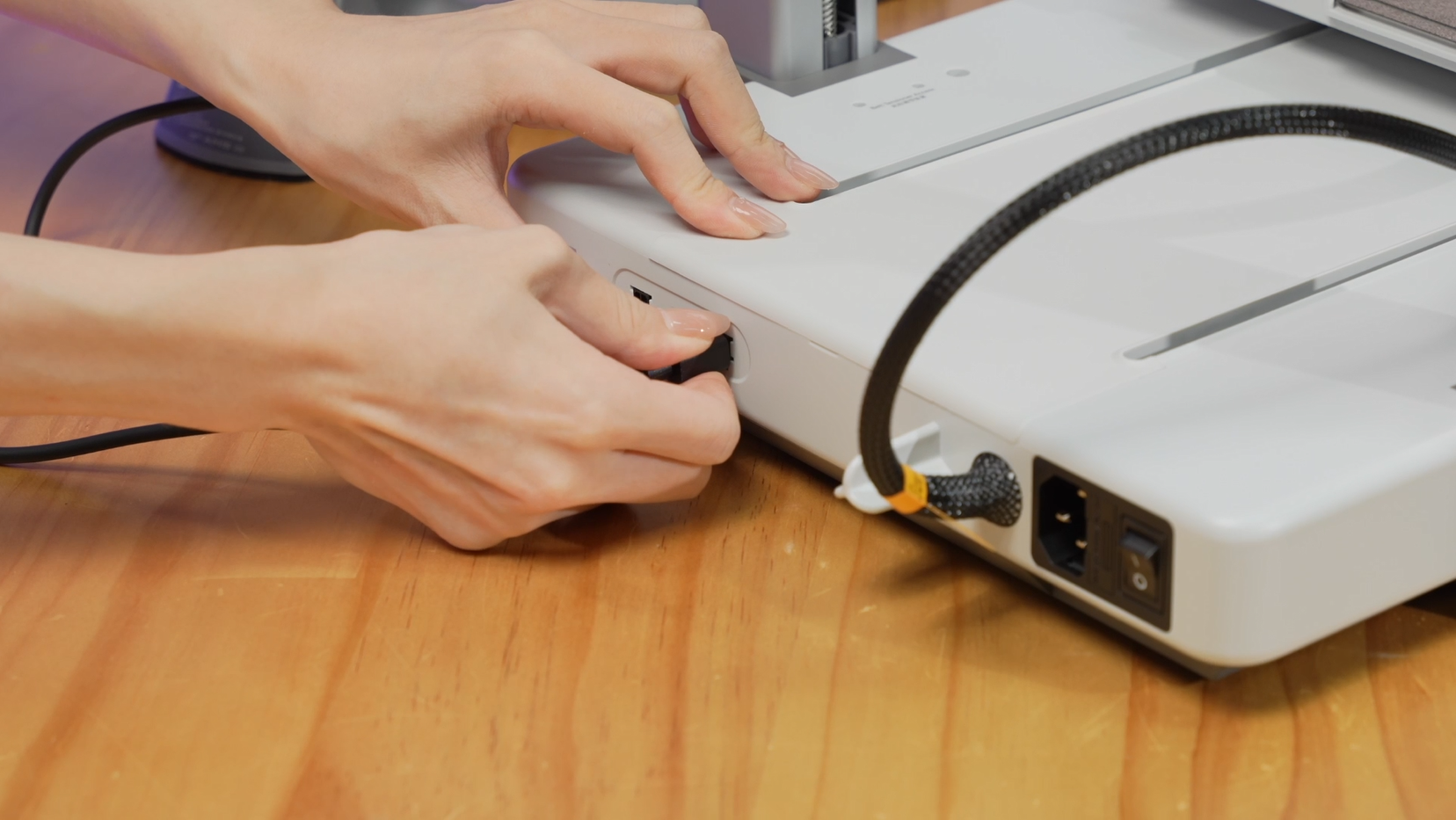

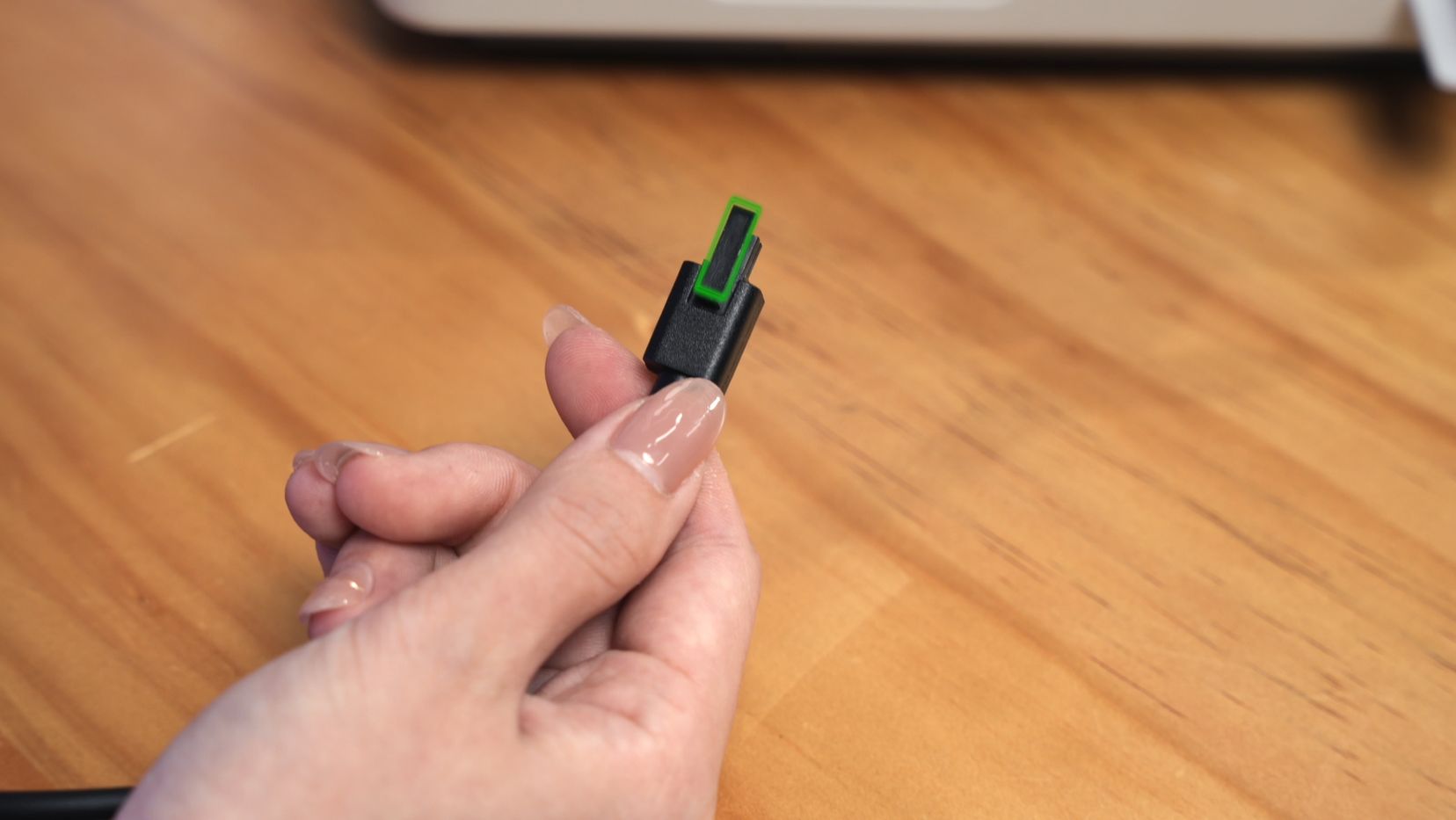

Presioná la parte inferior del conector para desconectar el cable de 4 pines del AMS Lite.
Paso 3: Retirá la tapa trasera inferior

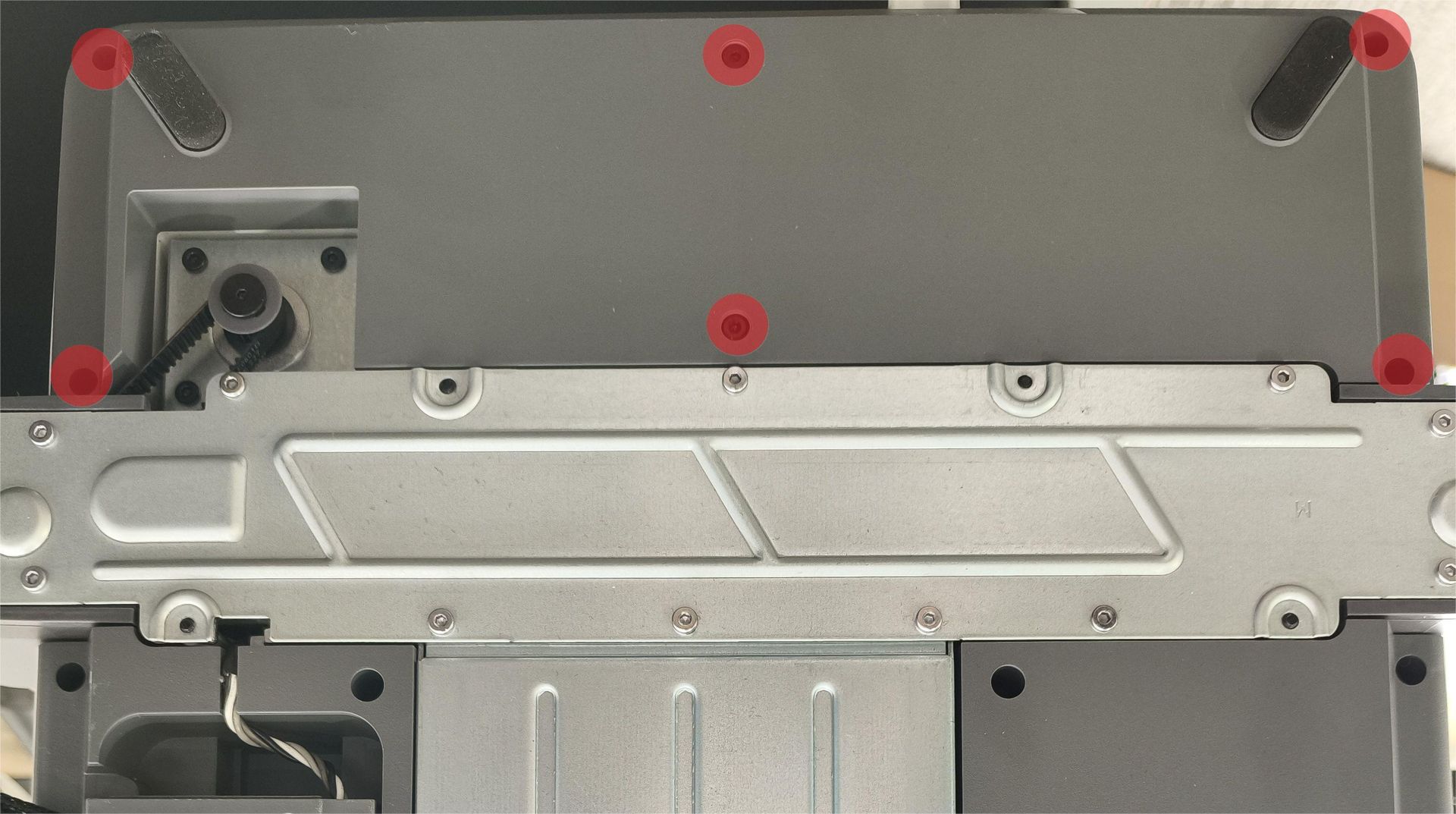

Usá una llave hexagonal H2.0 para sacar los 6 tornillos marcados en rojo y poder retirar la tapa trasera inferior.

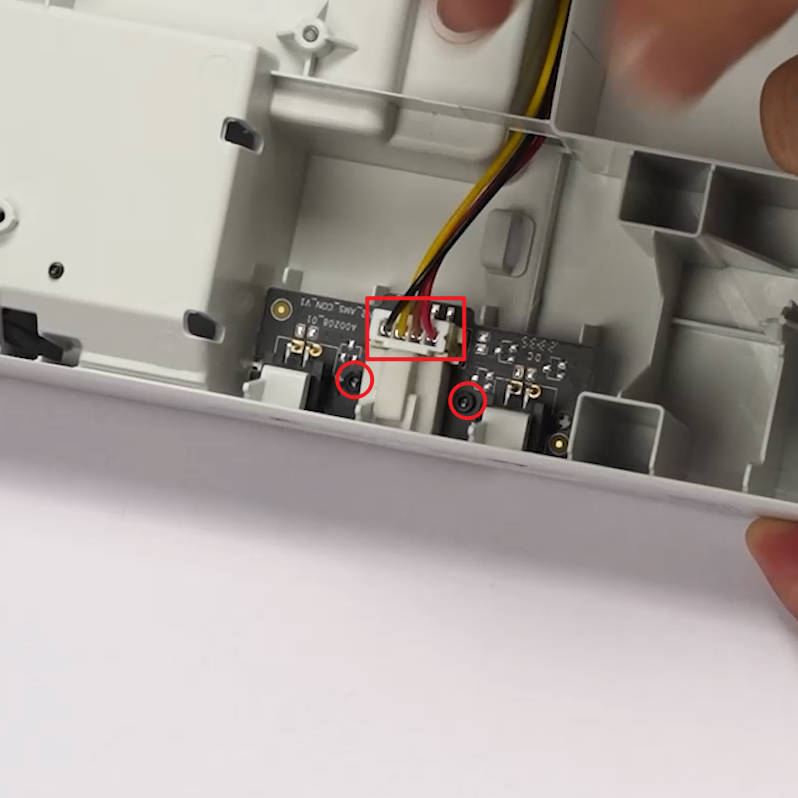

Paso 4: Retirá la placa de conexión del AMS
- Desconectá el cable.
- Sacá los 2 tornillos con una llave hexagonal H1.5.

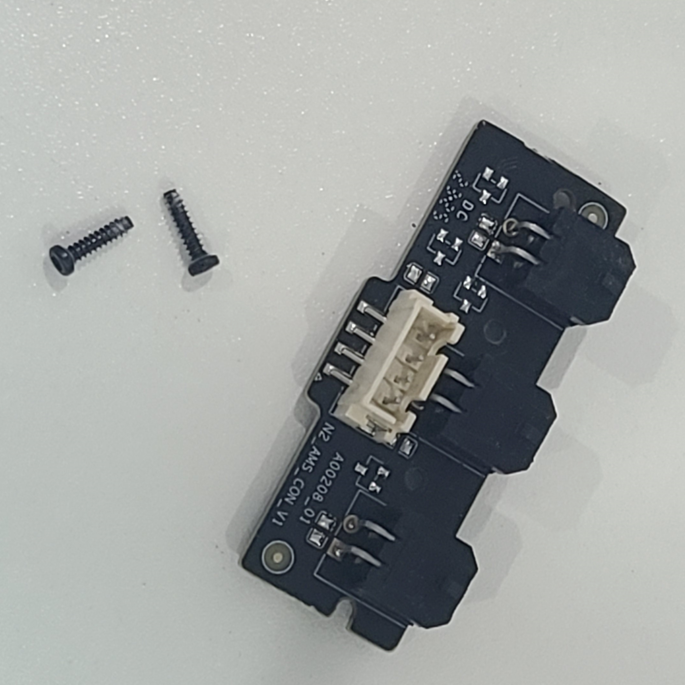

- Retirá la placa de conexión del AMS.
Pasos para la instalación
Paso 1: Instalá la placa de conexión del AMS

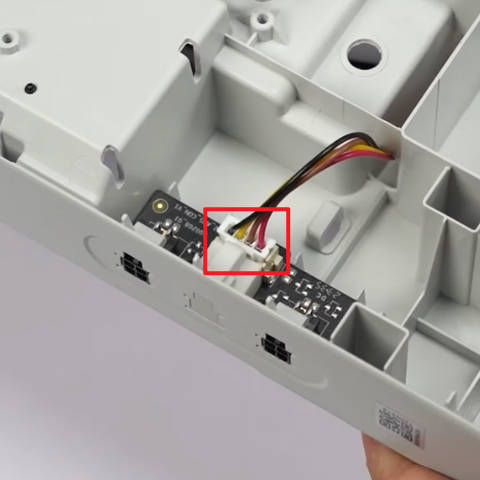

Después de confirmar que esté bien alineada, insertá la nueva placa de conexión y presioná con firmeza hasta que calce del todo; después, volvé a conectar el cable.

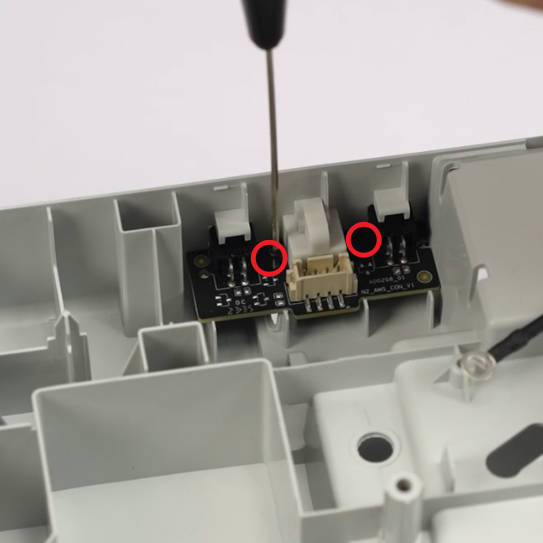

Ajustá los 2 tornillos con la llave hexagonal H1.5.
Paso 2: Instalá la tapa trasera inferior
Fijate que esté bien alineada y presioná con firmeza hasta que escuches un "click", lo que indica que ya está en su lugar.
Ajustá los 6 tornillos con la llave hexagonal H2.0.
Verificá el funcionamiento
Conectá el cable de alimentación y prendé la impresora.

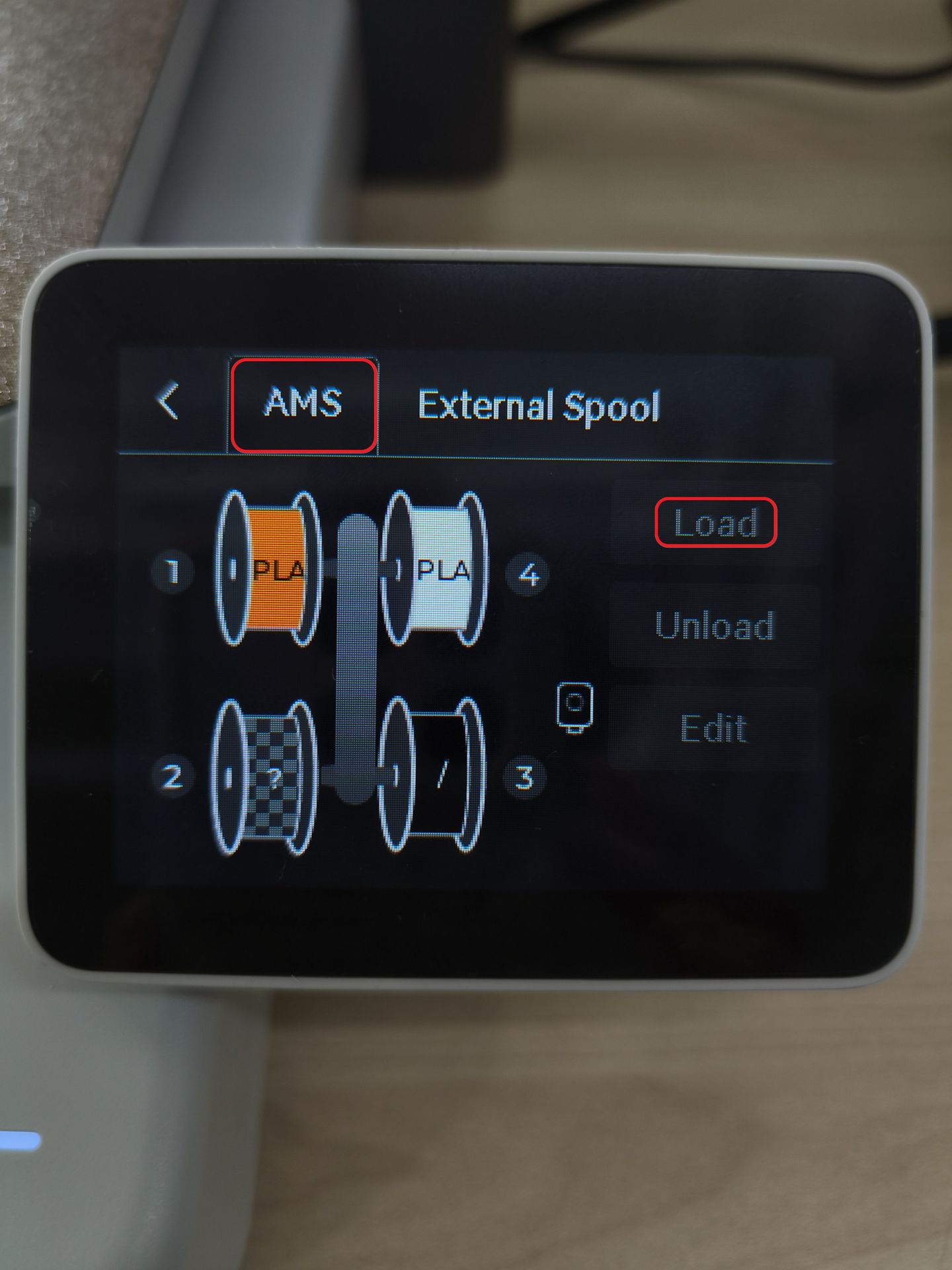

En la pantalla, presioná en "filament" para ver el panel de control del AMS. Dale a "Load" para iniciar el proceso de carga de filamento. Si el proceso termina sin errores, el reemplazo de la placa de conexión fue exitoso.
Si te cruzás con algún problema, volvé sobre tus pasos y revisá que todas las conexiones estén bien antes de intentar de nuevo. Si la falla sigue, contactate con el equipo de soporte.
Notas finales
Esperamos que esta guía te haya sido útil y clara. Queremos que puedas hacer el mantenimiento de forma segura y efectiva.
Si tenés alguna duda o inquietud sobre lo que explicamos acá, te sugerimos que hables con nuestro equipo de atención al cliente antes de empezar. Estamos para ayudarte.
Hacé click acá para abrir un ticket en nuestra página de soporte. Vamos a hacer lo posible para responderte rápido y darte una mano con lo que necesites.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
