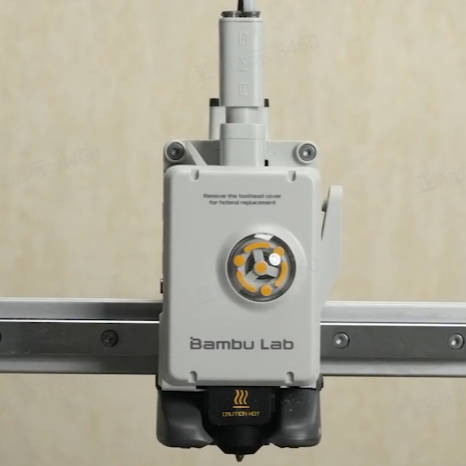

Esta guía te muestra paso a paso cómo sacar e instalar el cabezal de herramientas de la serie A1. Seguí estas instrucciones con cuidado para asegurar un mantenimiento correcto y seguro de tu impresora.
Cabezal
Este artículo ofrece pautas y precauciones para el desarmado y armado del cabezal de la serie A1. También incluye instrucciones para remover y reemplazar las piezas de repuesto.
Lista de piezas
Estas son las piezas involucradas en esta guía:

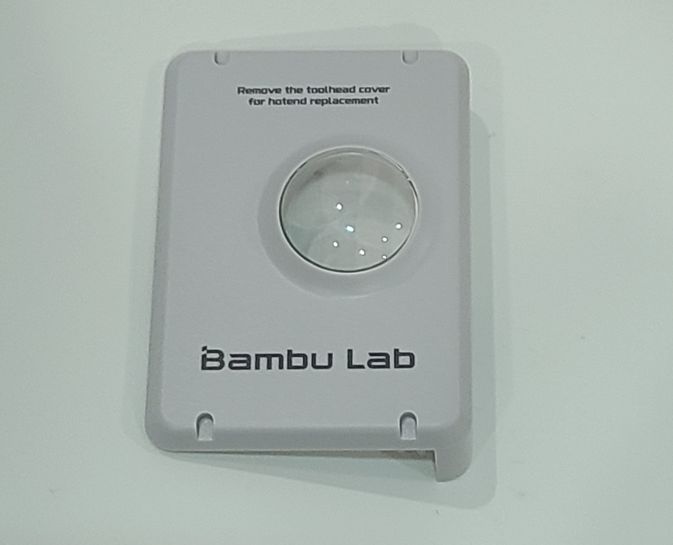

- Cubierta frontal del cabezal de impresión serie A1

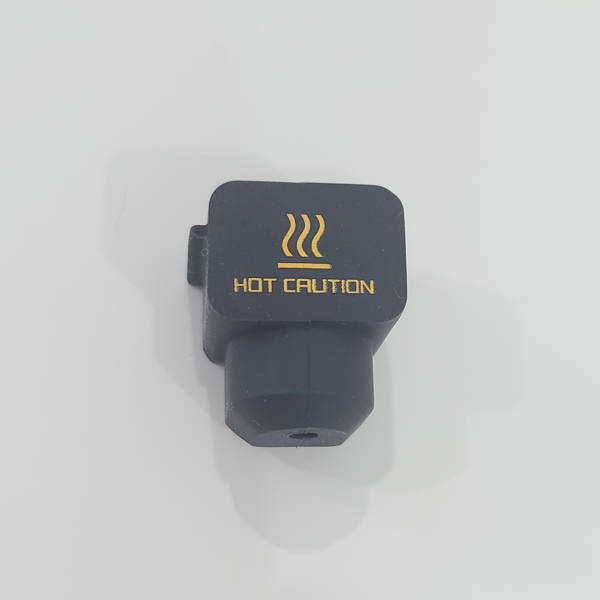

- Funda de silicona para hotend

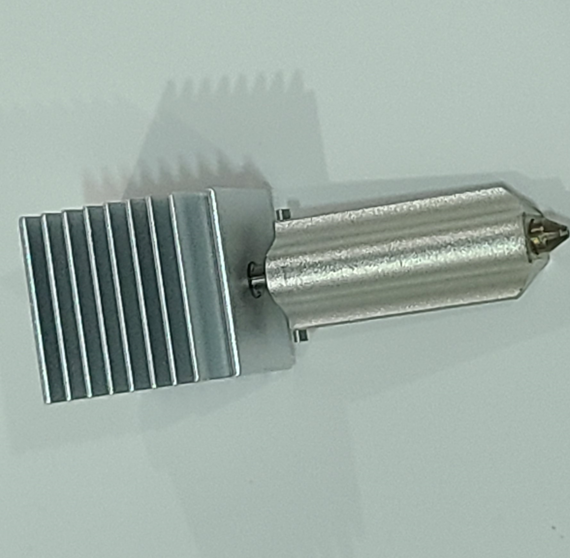

- Conjunto del hotend
- Cubierta trasera del cabezal serie A1

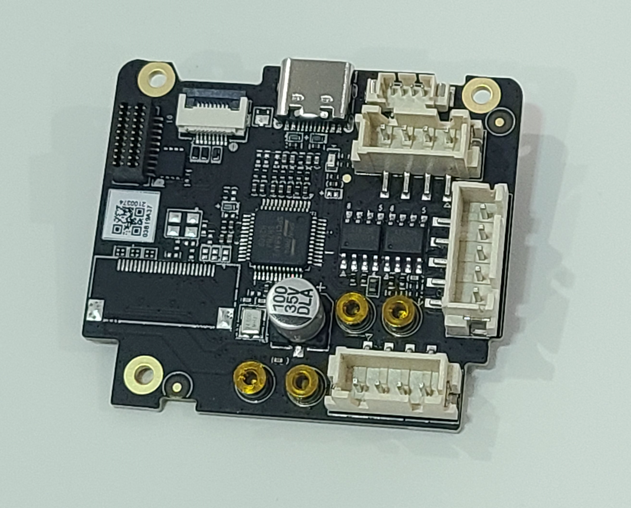

- Placa TH de A1 mini (Nota: Si la A1 reemplaza la placa del extruder de la A1 mini, la actualización del firmware puede fallar. Si esto pasa, abrí un ticket técnico para solucionarlo).
- Conjunto calefactor del hotend

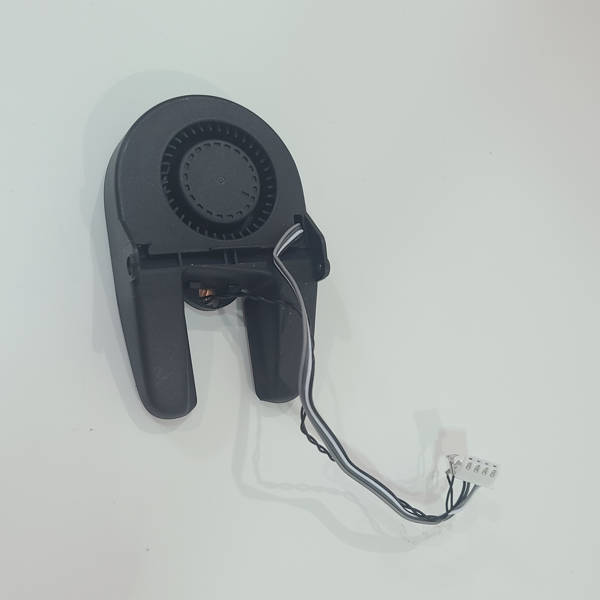

- Ventilador de capa (en el cabezal)

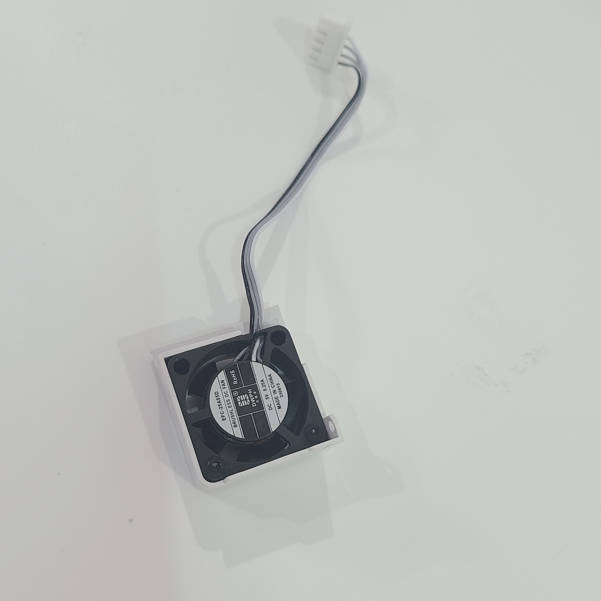

- Ventilador de enfriamiento para el hotend

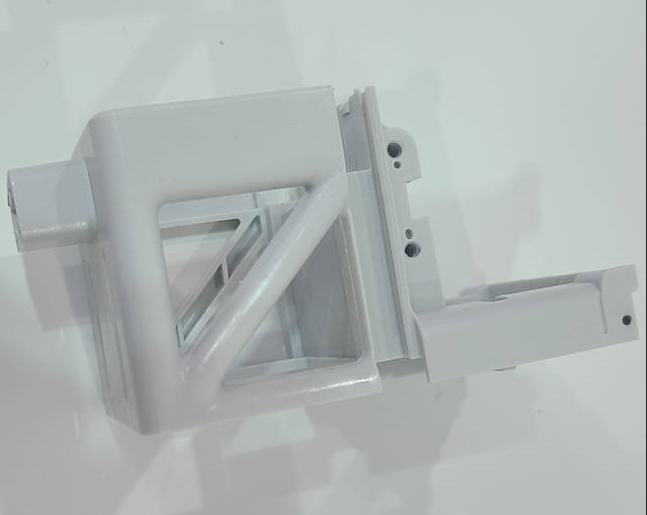

- Bloque del cabezal serie A1
Lista de módulos
A continuación se detallan los módulos que se pueden desarmar más a fondo, pero que no se cubren en este artículo:

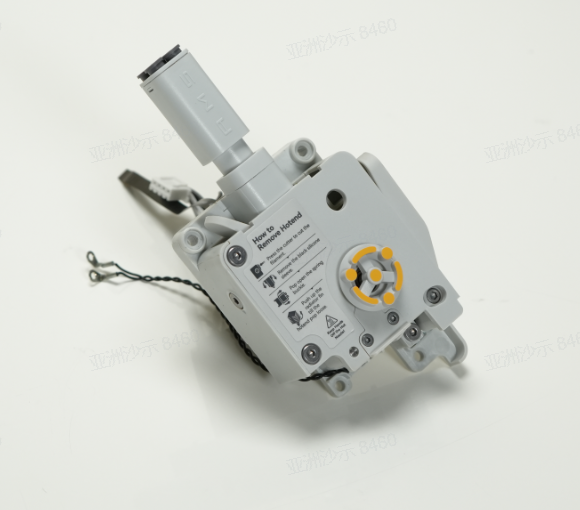

- 1. Módulo del extruder
Lista de tornillos
- A (B00255): Cable USB (4 unidades)
- B (M2*2.5 / B00222): Bobina (2 unidades)
- C (BT2*5 / B00219): Placa TH y ventilador de capa (2 + 1 unidades)
- D (BT3*12 / B00206): Extruder (superior) (2 unidades)
- E (BT2.3*7 / B00246): Extruder (inferior) (2 unidades)
- F (BT2*4 / B00238): Ventilador de enfriamiento para el hotend (2 unidades)
- G (BT2*5 / B00220): Ventilador de capa (3 o 2 unidades)
- H (M3*10 / B00208): Conjunto calefactor del hotend (3 unidades)
- I (M3*14 / B00209): Disco antirotación (1 unidad)
- J (B00274): Tapa del tensor de correa (4 unidades)
- K (M3*8 / B0061): Bloque del cabezal (4 unidades)
Herramientas necesarias
- Llave Allen H1.5 y H2.0
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y en los cables del cabezal. Trabajar con la impresora encendida puede causar un cortocircuito, dañando los componentes electrónicos y generando riesgos de seguridad.
Durante el mantenimiento, podrías tener que desarmar piezas como el hotend, lo que deja expuestos cables y componentes eléctricos. Si estos entran en contacto entre sí o con partes metálicas mientras la impresora está prendida, se pueden producir daños graves. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte.
Guía de desarmado
Paso 1 - Sacar el conjunto del hotend

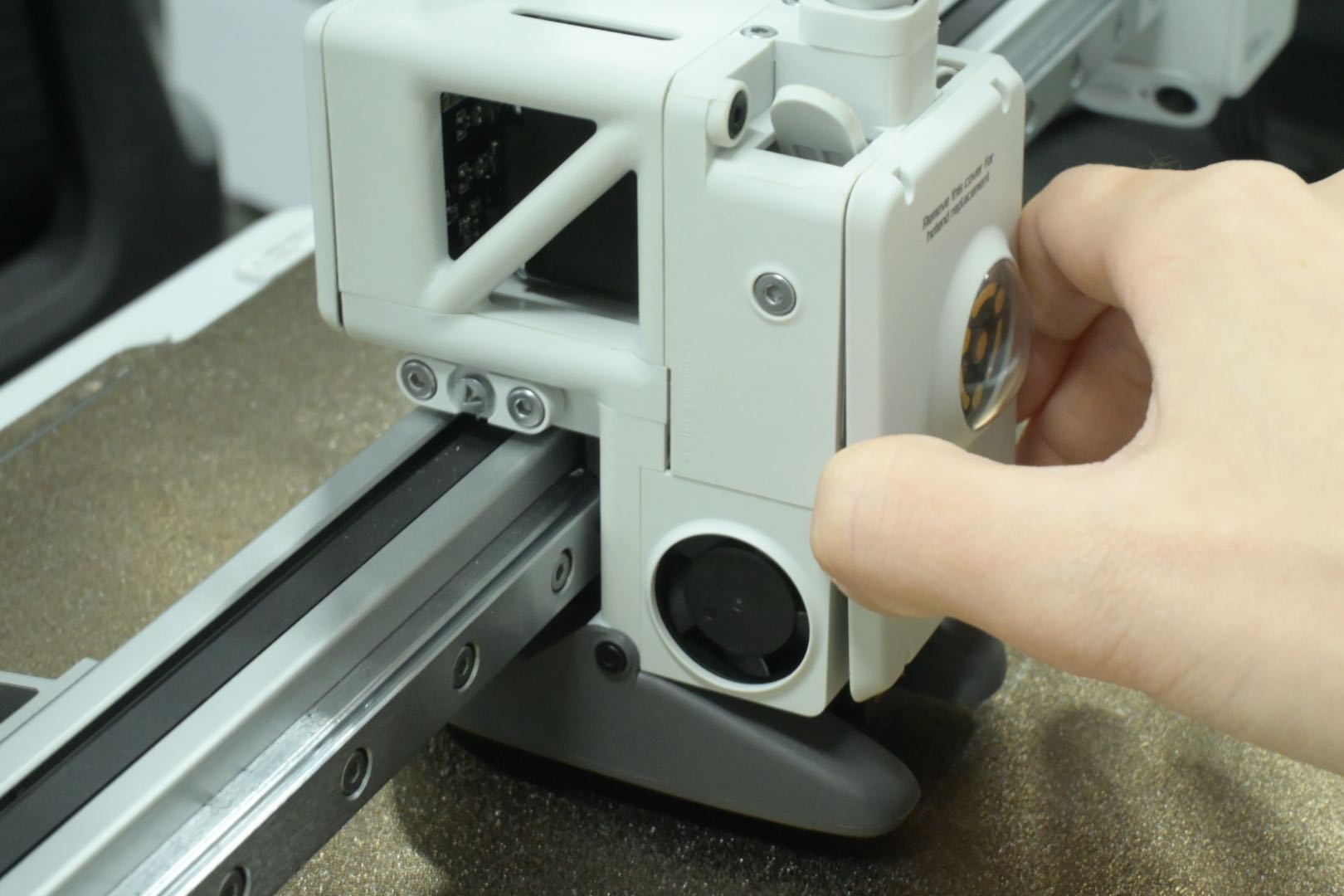

Si el filamento está cargado, usá el cortador de filamento para cortarlo primero. Presioná la cubierta del cabezal desde ambos lados para destrabarla y sacarla, teniendo cuidado de no apretar el ventilador de enfriamiento para el hotend. Tirá de la pestaña lateral de la funda de silicona para hotend con las manos y sacala.
Soltá la traba del hotend, agarrá el disipador con las manos y retirá el hotend.
Paso 2 - Sacar el tubo
Presioná el conector del bowden tube con una mano y tirá de los tubos con la otra.
Paso 3 - Desconectar el USB
Desconectá el cable USB del cabezal sacando los 4 tornillos A con la llave Allen H1.5.
Paso 4 - Sacar la cubierta trasera y las cubiertas de cables

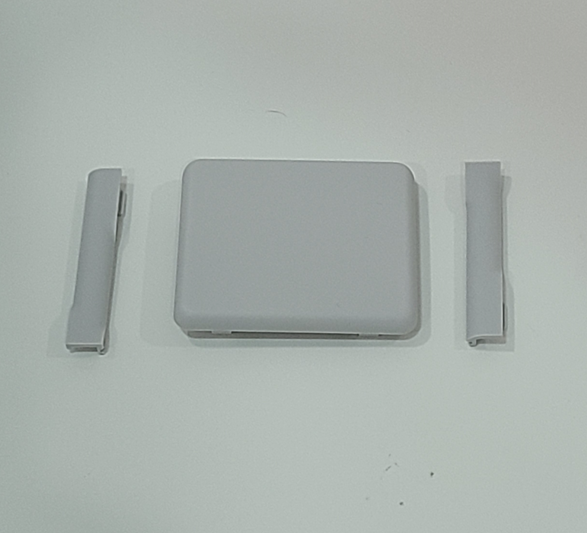

- Sacá la cubierta trasera del cabezal a través de la muesca que está debajo del mismo.
- Empujá y retirá ambos lados de las cubiertas de cables, teniendo cuidado de no dañar los cables internos.
Paso 5 - Sacar la placa TH
Fijate en la función de cada conector: 1. Conjunto calefactor del hotend; 2. Sensor de filamento; 3. Cable USB; 4. Motor del extruder; 5. Ventilador de enfriamiento para hotend; 6. Bobina de corrientes de Eddy; 7. Ventilador de capa.
- Desconectá uno por uno los 4 conectores del conjunto calefactor del hotend, el motor del extruder, el ventilador de capa y el ventilador para hotend. Después, sacá los 2 tornillos B con la llave Allen H1.5 y soltá las bobinas.
- Sacá los 3 tornillos C con la llave Allen H1.5, retirá la placa TH y desconectá el cable FPC del sensor de filamento.
Paso 6 - Sacar el módulo del extruder
Retirá el módulo del extruder sacando los 2 tornillos D y los 2 tornillos E con la llave Allen H2.0.
Paso 7 - Sacar los ventiladores
- Sacá el ventilador de enfriamiento para el hotend retirando los 2 tornillos F con la llave Allen H1.5.
- Sacá el ventilador de capa retirando los 2 tornillos G y el tornillo C con la llave Allen H1.5.

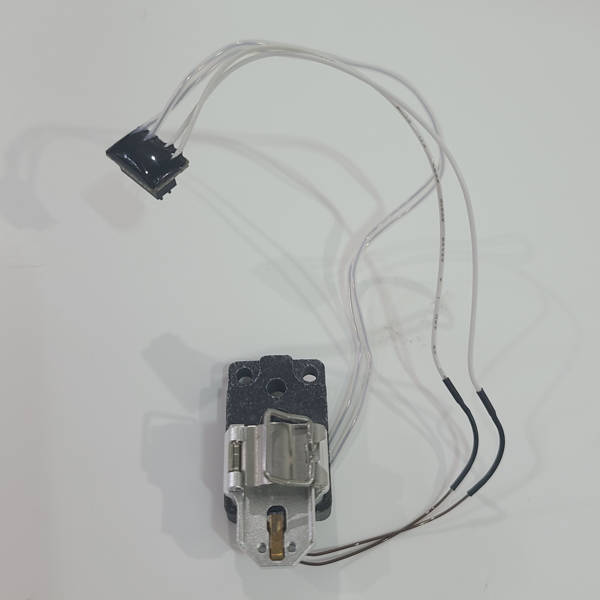

Paso 8 - Sacar el conjunto calefactor del hotend
Retirá el conjunto calefactor del hotend sacando los 3 tornillos H con la llave Allen H2.0.
Paso 9 - Sacar el bloque del cabezal
- Sacá los tornillos de tensión de la correa I y la placa antirotación con la llave Allen H2.0. Aflojá los 4 tornillos J de fijación del bloque de la correa en los lados izquierdo y derecho para soltar la correa.
- Retirá el bloque del cabezal sacando los 4 tornillos K con la llave Allen H2.0.
Guía de armado
Paso 1 - Instalar el bloque del cabezal
Comenzá el proceso de armado colocando el bloque del cabezal en su posición original...
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
