En esta guía te vamos a mostrar cómo reemplazar la unidad del extruder en la A1 mini, aunque podés seguir estos mismos pasos para la A1. Es un procedimiento clave para que tu impresora siga funcionando impecable si la pieza original sufrió algún desgaste o falla mecánica.
¿Cuándo usarla?
Esta guía está pensada para cuando tenés un problema con el extruder que no se puede arreglar de forma sencilla.
Algunos problemas comunes que indican que necesitás un cambio en la unidad del extruder de la A1 mini incluyen:
- Problemas con la palanca del cortador de filamento dañada o tornillos falseados.
- Otras partes del extruder con tornillos falseados que causan problemas en el funcionamiento general.
- El eddy sensor del extruder falla y la nivelación de la cama no anda como debería.
- Sospechás que el motor del extruder falla y está perdiendo pasos (skipping steps).
- Recomendación directa del Soporte Técnico de Bambu Lab.
Herramientas y materiales necesarios

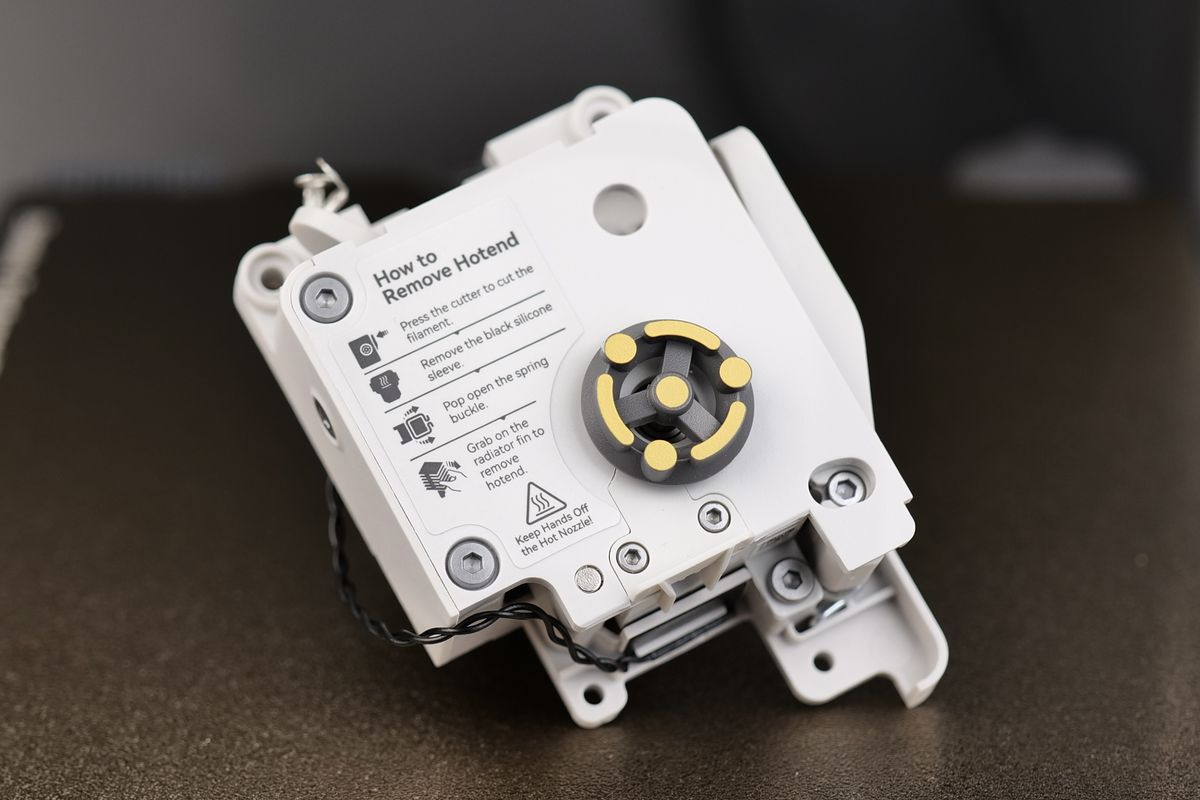

- Unidad de extruder Bambu Lab para serie A1
- Llave Allen H2.0
- Llave Allen H1.5
- 25 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo vos mismo.
Durante el mantenimiento, es posible que tengas que desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con el metal o con otros componentes mientras la impresora sigue encendida. Esto puede arruinar la electrónica de la máquina y generar problemas adicionales.
Por eso, cortá la corriente y desenchufá la impresora antes de arrancar. Así evitás cortocircuitos y te asegurás de que el mantenimiento sea seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de Soporte y vamos a hacer lo posible para ayudarte rápido.
Sacá la unidad del extruder vieja

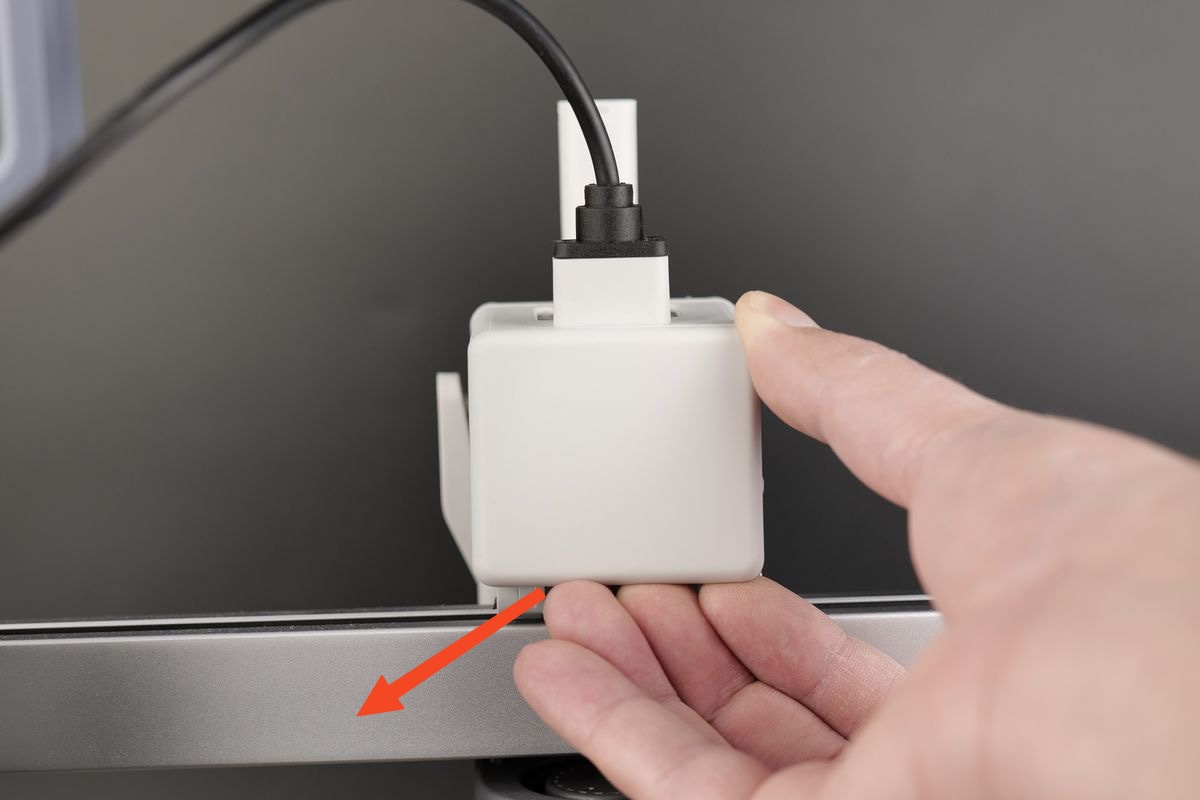

1. Sacá la tapa trasera del cabezal de impresión
Empezamos sacando la tapa de atrás del cabezal. Con cuidado, hacé palanca para abrirla tirando de la sección inferior, como se ve abajo.

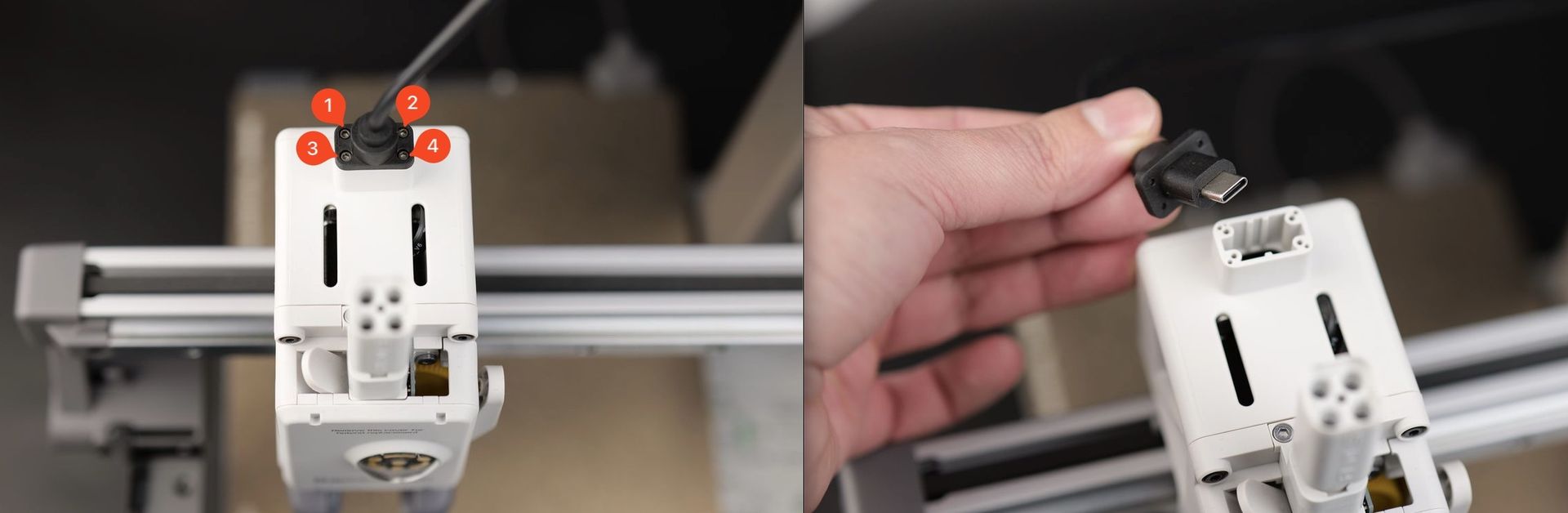

2. Desconectá el cable USB C del cabezal
Después, sacá los cuatro tornillos que sujetan el cable USB C al cabezal de la A1 mini. Una vez que los saques, podés tirar del cable USB C hacia arriba para retirarlo.

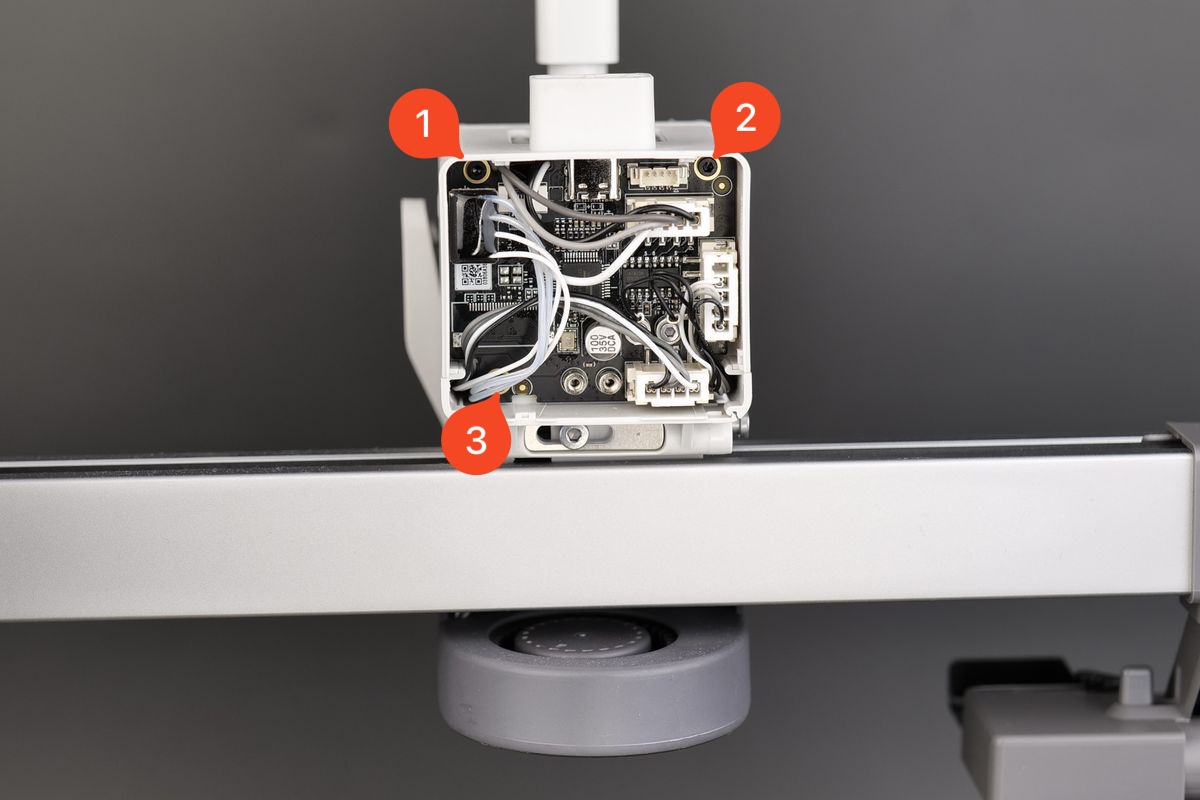

3. Sacá los tornillos de la placa del cabezal (Toolhead Board)
Retirá los tres tornillos negros que mantienen la Toolhead Board en su lugar.

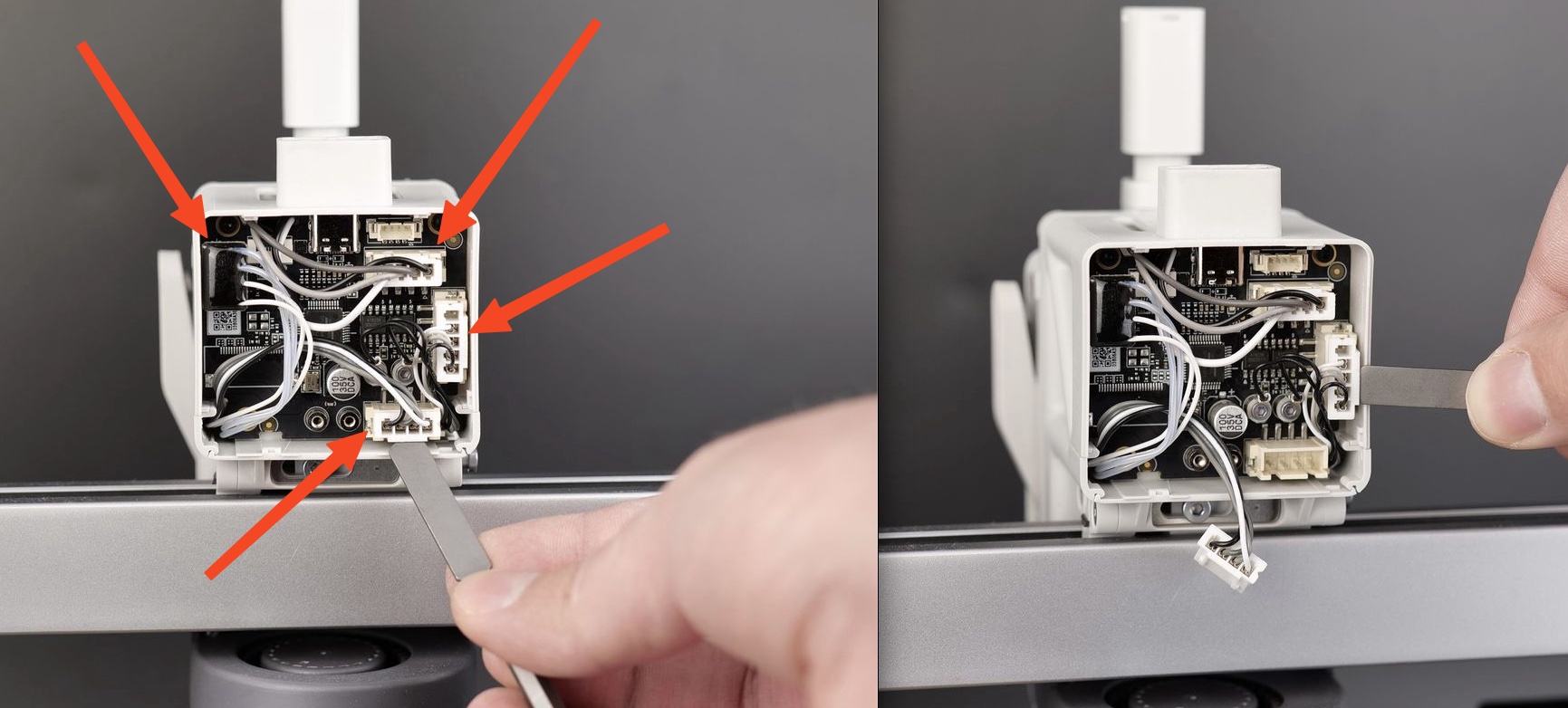

4. Desconectá los cables
Ahora, sacá los cuatro cables conectados a la Toolhead Board. Hacelo con cuidado tirando del conector; evitá tironear de los cables. Te recomendamos usar alguna herramienta plana para hacer palanca suavemente y no dañar nada.

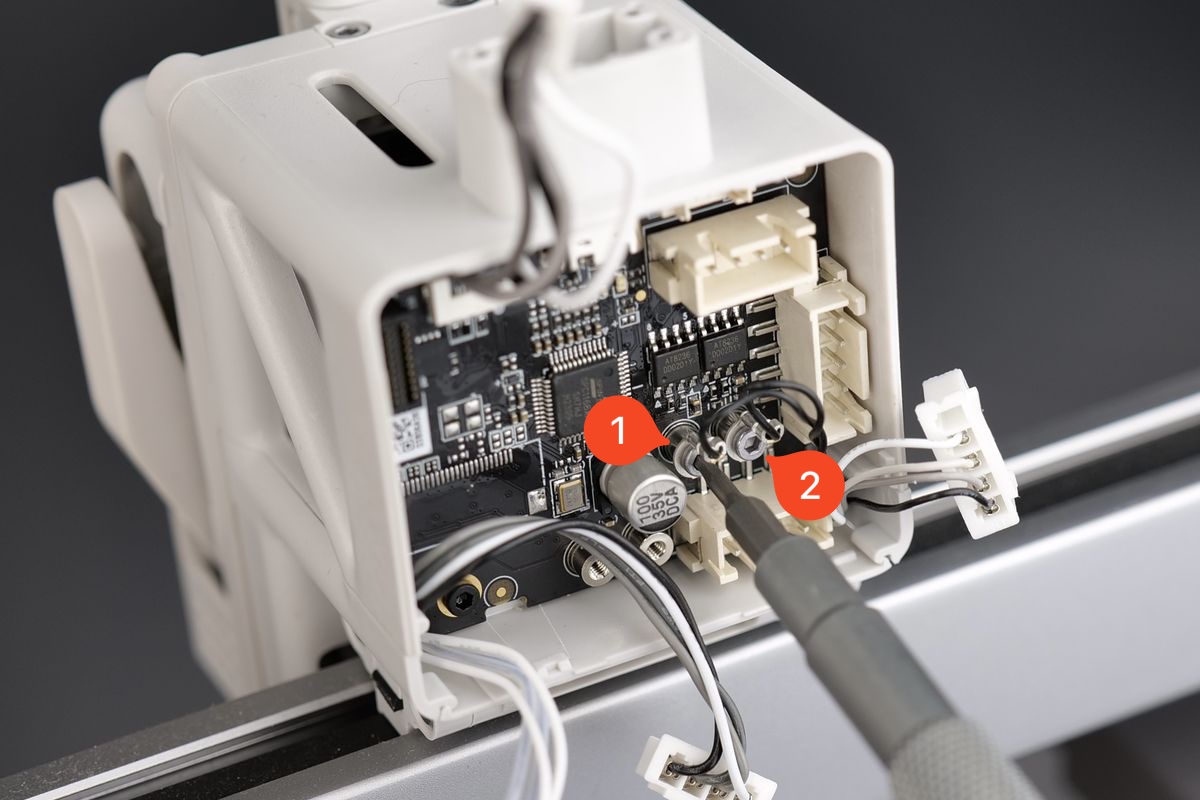

No te olvides de sacar también los cables del eddy sensor que están sujetos por dos tornillos.

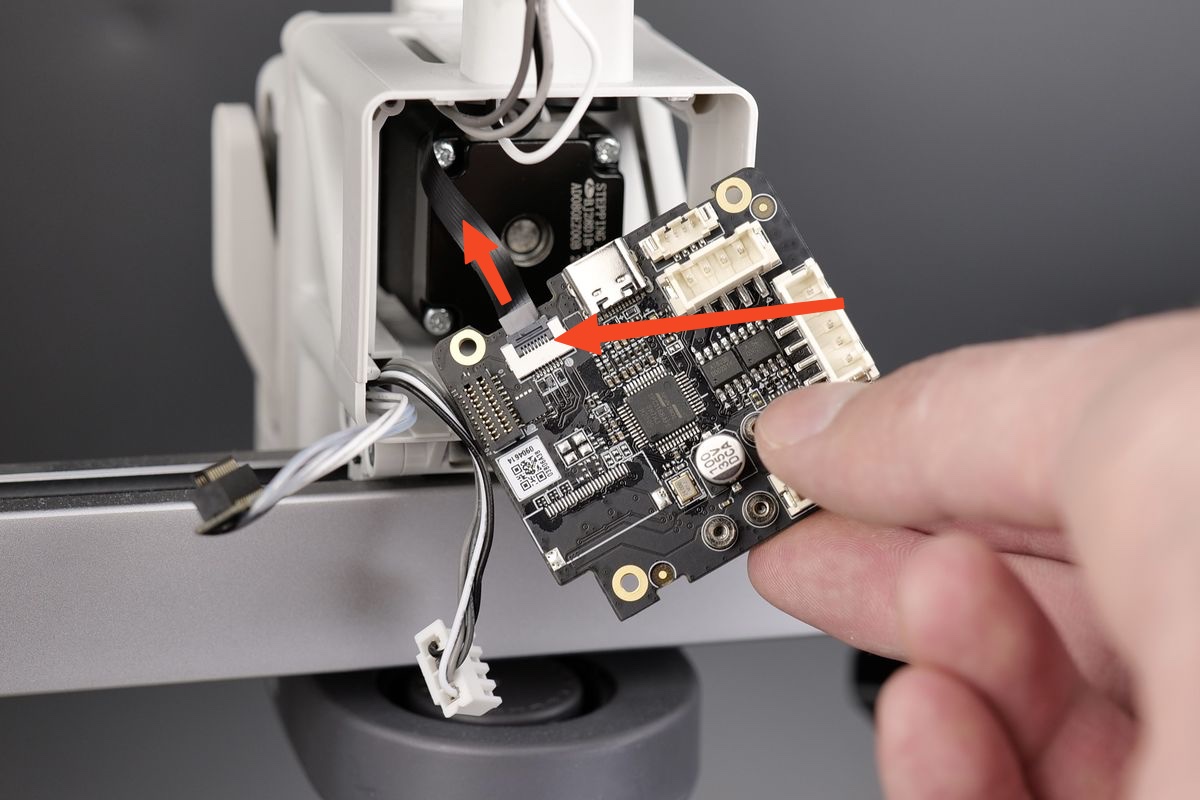

5. Sacá la placa del cabezal
Ya podés retirar la Toolhead Board de la carcasa de plástico. Tené mucho cuidado al sacarla porque tenés que desconectar el cable cinta (ribbon cable) del sensor de filamento.
Tirá despacio y bien derecho hacia arriba. No lo sacudas porque se puede romper. Si lo dañás, podés pedir un repuesto en el link oficial.

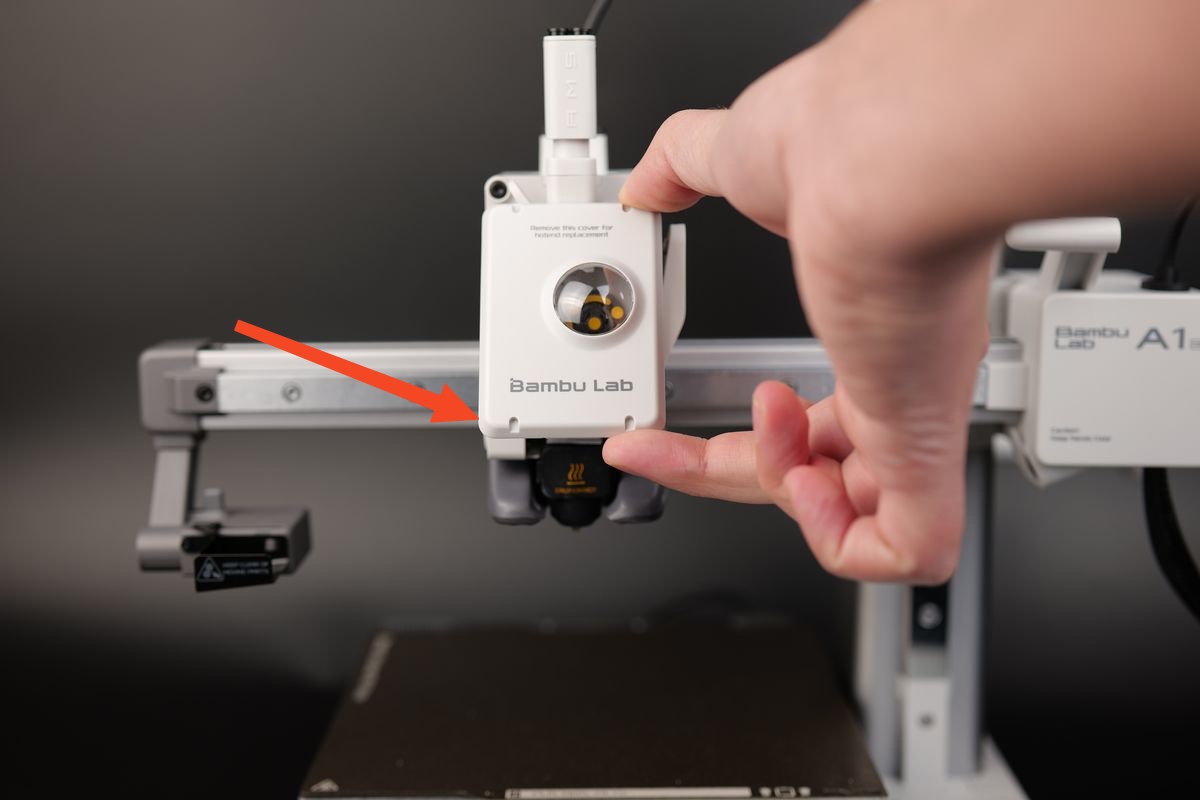

6. Sacá la tapa frontal del cabezal
Agarrá la base de la tapa frontal y tirá suavemente hacia vos. Los clips que la sujetan se van a soltar y vas a poder sacarla.

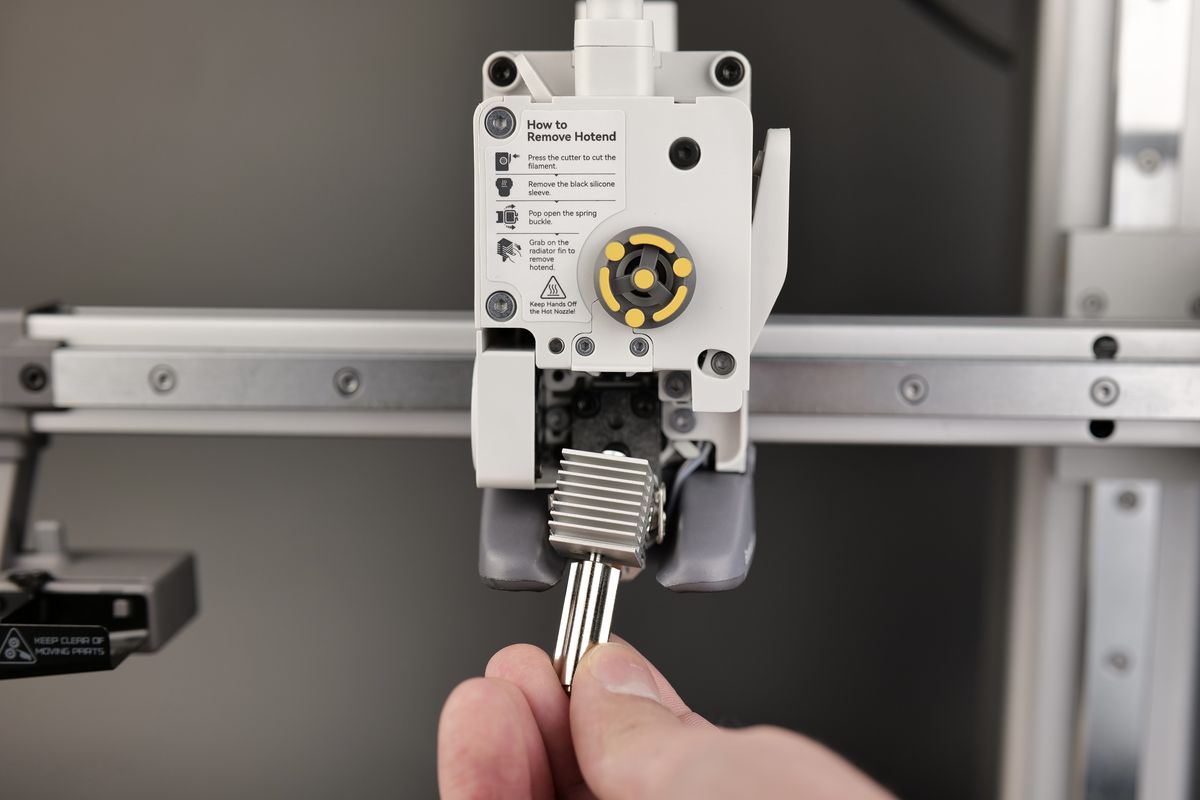

7. Sacá el hotend de la impresora
Retirá la funda de silicona del nozzle tirando suavemente y después sacá el hotend del calentador. Todos los pasos están indicados en el sticker del extruder. Este paso es necesario para poder sacar el extruder en el siguiente punto.

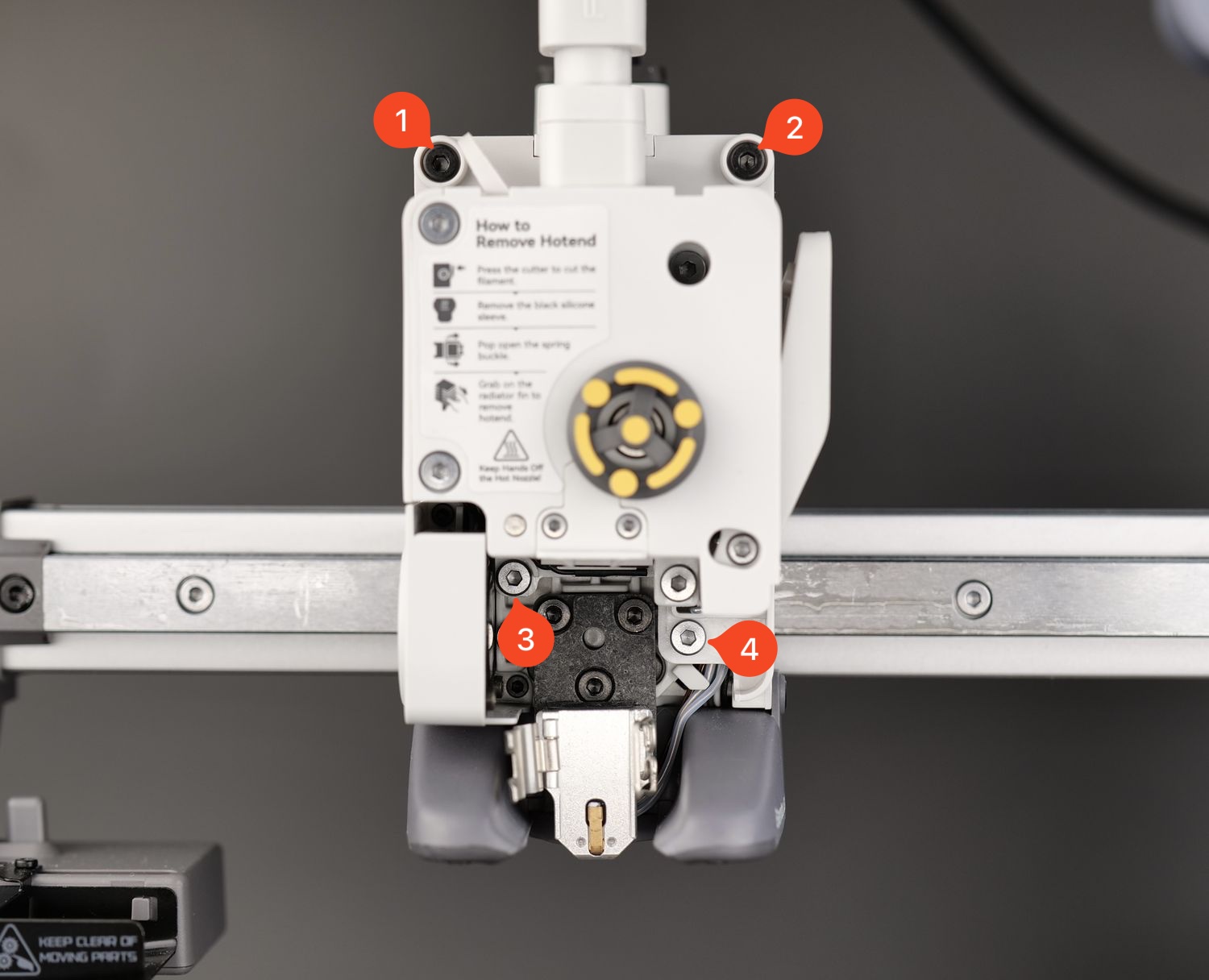

8. Sacá el extruder
Sacá los cuatro tornillos indicados en la imagen de abajo. Después de sacarlos, vas a poder tirar el extruder apenas hacia vos. Por ahora, no lo retires del todo.
ATENCIÓN: Hay un cable de sensor del lado izquierdo del extruder. No lo saques de golpe porque podés dañarlo.

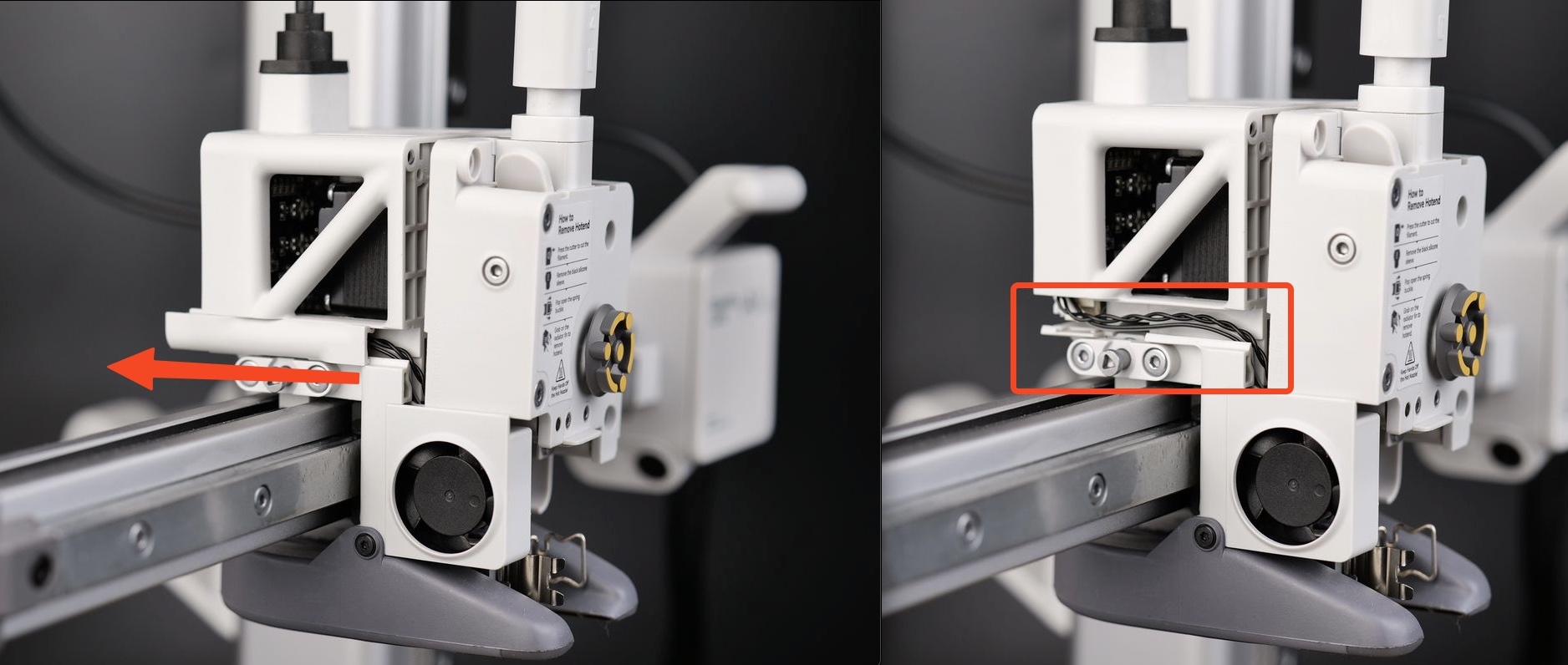

9. Sacá el canal de cables izquierdo
El cable del ventilador del hotend y el del eddy sensor están ruteados por el canal de cables izquierdo. Para poder sacar el extruder, tenés que empujar suavemente el canal hacia la parte de atrás del cabezal, como se ve en el ejemplo.
Una vez que saques el canal, podés tirar del extruder hacia vos para retirarlo completamente de la impresora.

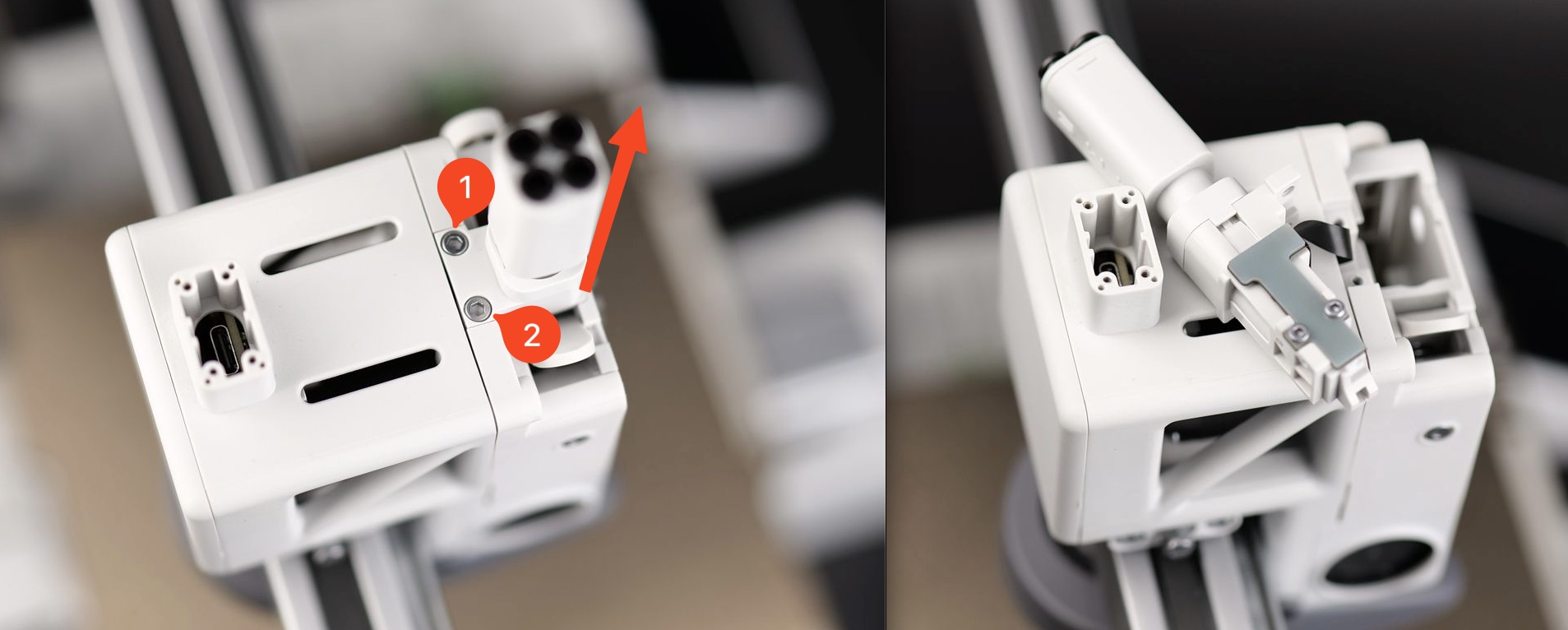

10. Sacá el buffer 4-en-1 y el sensor
El último paso es sacar los 2 tornillos que sujetan el buffer 4-en-1 al extruder. Después, levantalo con cuidado y apoyalo arriba del cabezal. No tires fuerte porque podés dañar el cable cinta del sensor de filamento.
Instalá la nueva unidad del extruder
1. Instalá el buffer 4-en-1
