Guía paso a paso para reemplazar la placa de botones de la impresora.
Qué es

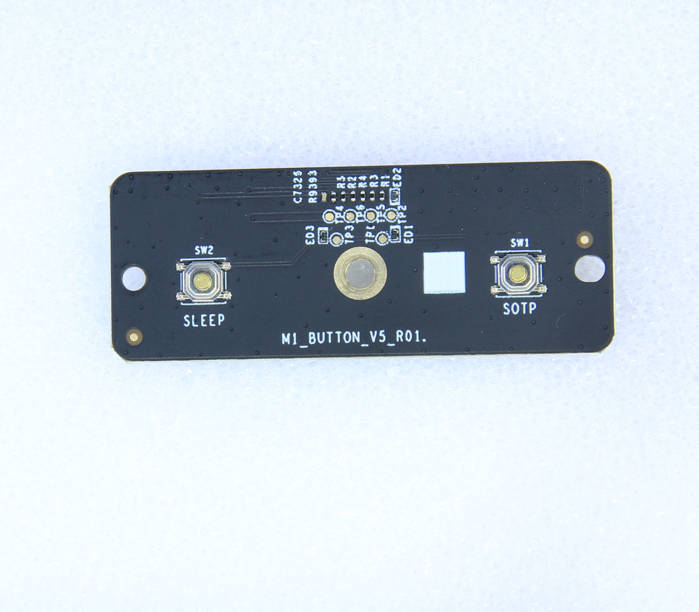

La placa de botones es el circuito impreso ubicado en la esquina superior derecha de la impresora X1, que contiene el botón de parada de emergencia y el botón de suspensión (apagado de pantalla). Esta placa también incluye un sensor que mide la temperatura de la cámara. Si la impresora reporta una temperatura de cámara anormal, por favor verificá que el cable cinta esté bien conectado a la placa de botones.
Cuándo usarla
- Falla en el funcionamiento de los botones.
- Temperatura de cámara anormal (en este caso, primero hay que revisar la conexión del cable de la placa de botones).
Herramientas y materiales necesarios
- Una placa de botones nueva.
- Llave hexagonal H2.0.
Advertencia de seguridad y estado de la máquina antes de empezar
Seguí los pasos a continuación para reemplazar la placa de botones. Asegurate de que la alimentación esté APAGADA antes de arrancar con el procedimiento.
Guía de operación
Paso 1 - Apagado
Apagá la impresora, abrí la puerta frontal y sacá la tapa de vidrio superior.
Paso 2 - Sacar la pantalla LCD

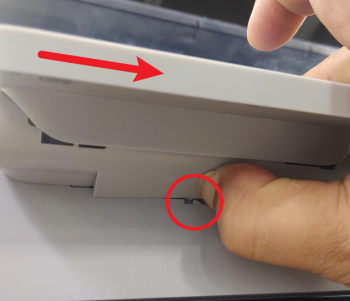

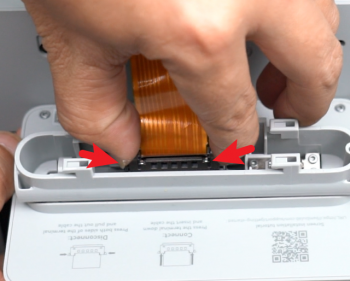

Empujá con el pulgar la parte de atrás de la pantalla LCD, como se muestra en la imagen de abajo, para liberar el mecanismo de bloqueo. Deslizá la pantalla hacia la derecha para destrabarla y después desconectá el cable FPC para retirar el módulo de pantalla.
Paso 3 - Tirar del FPC hacia atrás

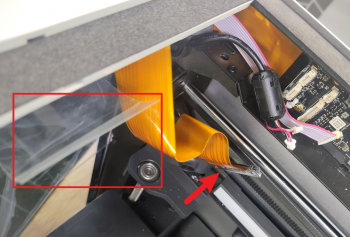

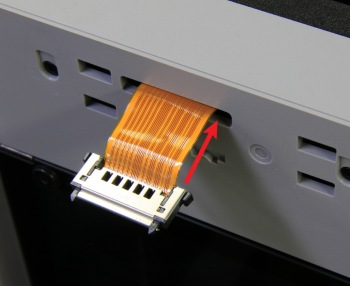

Sacá la cinta adhesiva transparente que está sobre la puerta de vidrio y tirá del cable FPC hacia atrás a través del hueco cuadrado.
Paso 4 - Soltar el cable de los botones

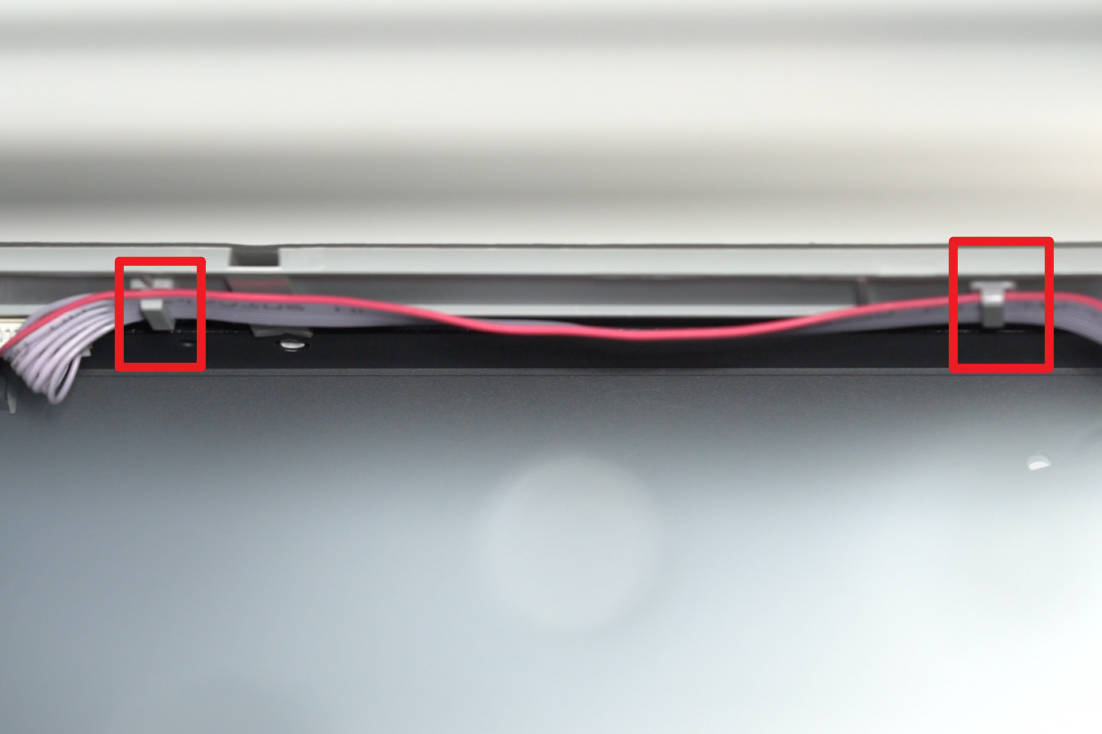

Liberá el cable de la placa de botones de los clips de sujeción.
Paso 5 - Aflojar la esquina superior del panel derecho

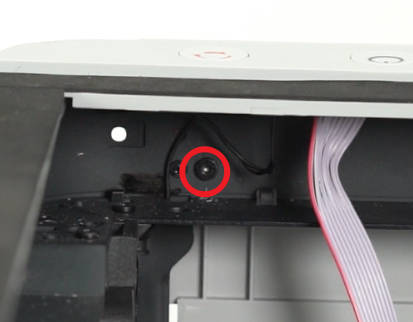

Sacá los 3 tornillos que sujetan el panel derecho con la llave hexagonal H2.0. Esto permite aflojar la esquina superior derecha del panel para facilitar el retiro de la cubierta frontal.
Paso 6 - Sacar los tornillos de la cubierta frontal

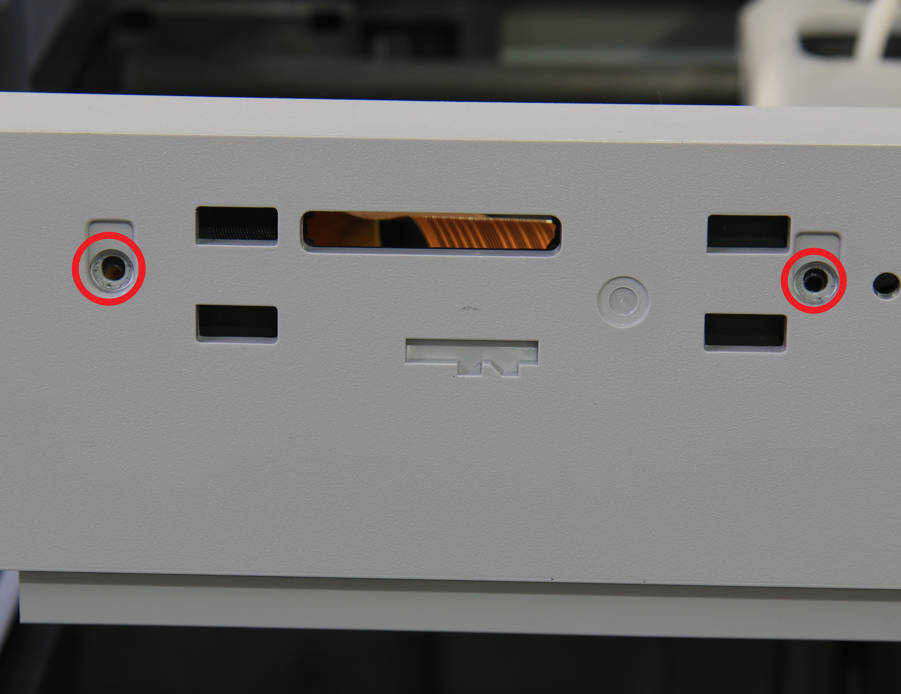

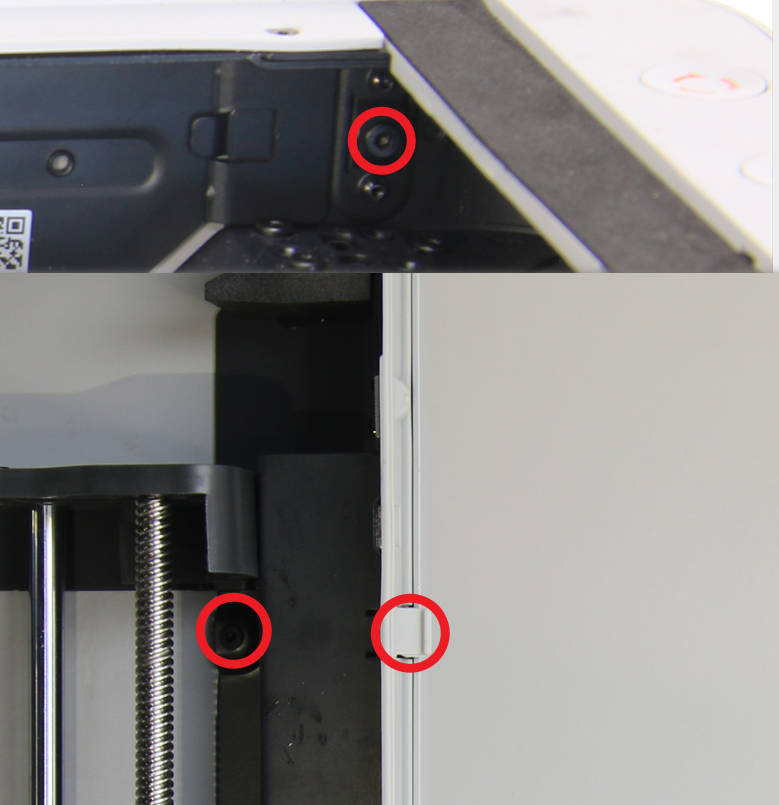

Retirá los 2 tornillos de rosca fina y el tornillo de rosca gruesa que aseguran la cubierta frontal usando la llave hexagonal H2.0.
Paso 7 - Aflojar la cubierta frontal
Nota: La antena WiFi se encuentra en la cubierta frontal, así que tené cuidado de no hacer demasiada fuerza al aflojarla.

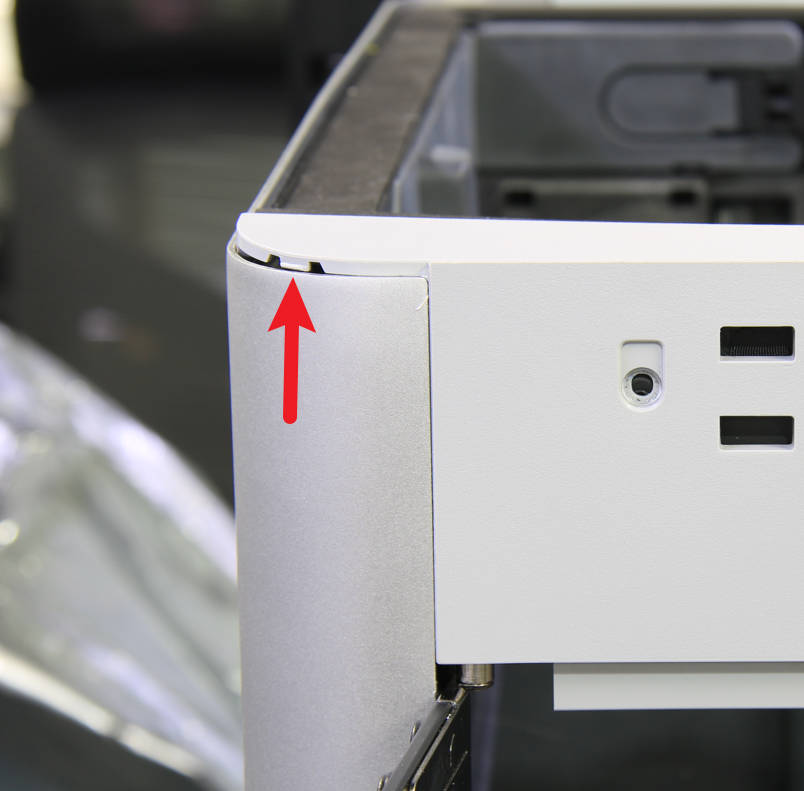

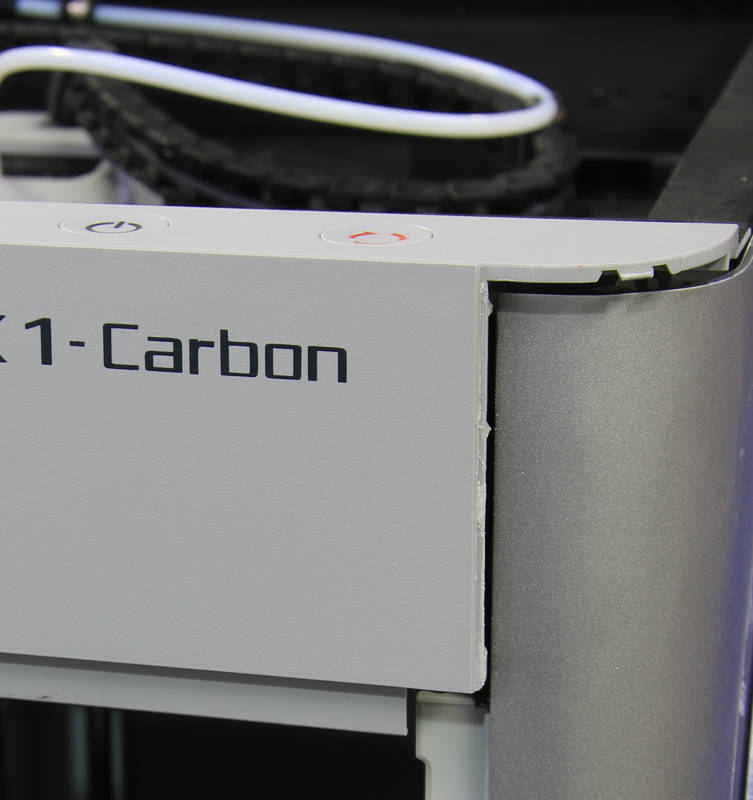

Empujá ambos extremos de la cubierta frontal un poco hacia arriba para liberar el mecanismo de bloqueo. Una vez que ambos lados estén libres, tirá hacia adelante y procedé a retirar toda la cubierta frontal del marco.
Paso 8 - Sacar la placa de botones
Si estás intentando solucionar una lectura incorrecta del sensor de temperatura de la cámara, empezá por desconectar y volver a conectar los conectores, asegurándote de que estén bien firmes en la placa. Después, conectá la pantalla y prendé la máquina. Manipulá la pantalla con cuidado para evitar cualquier daño durante este proceso. Si las lecturas de temperatura de la cámara aparecen normales, desconectá la pantalla y pasá al Paso 10 para rearmar la máquina. Si el problema persiste, continuá con los siguientes pasos para reemplazar la placa.

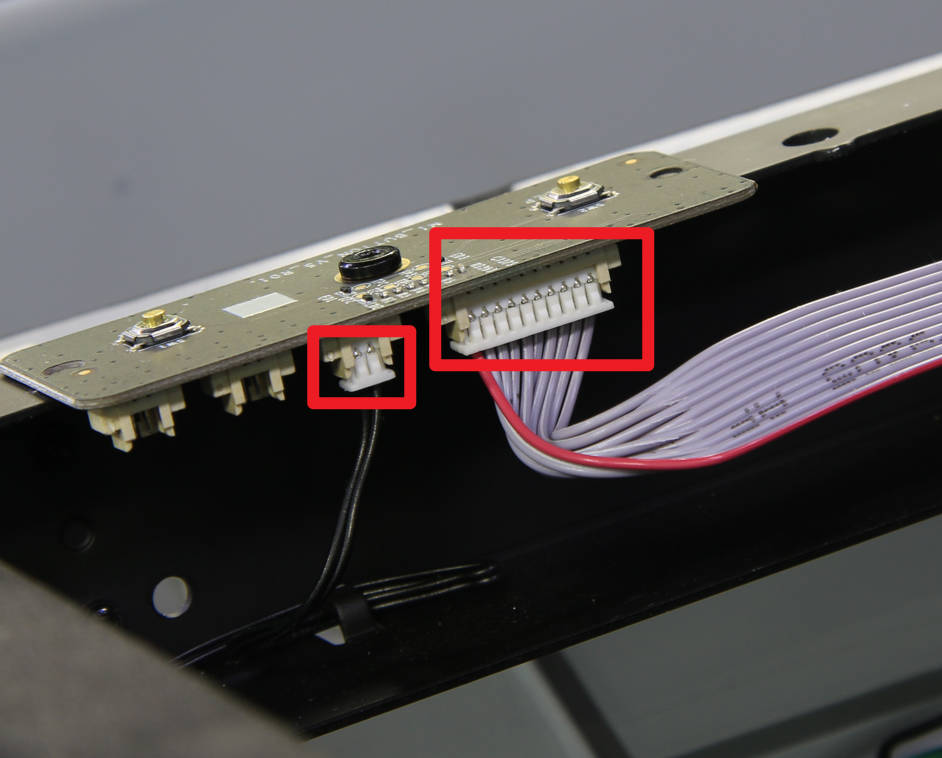

Desconectá el conector del botón y el conector del sensor de la puerta. Procedé a desatornillar la placa de botones usando la llave hexagonal H2.0 y retirala.
Paso 9 - Instalar la placa de botones
Reemplazá la placa vieja por la nueva placa de botones y realizá el proceso inverso al Paso 8.
Paso 10 - Armar la cubierta frontal
Colocá la cubierta frontal de nuevo, enfocándote primero en el lado izquierdo. Una vez que esté alineada con el marco, presioná hacia abajo la cubierta frontal en ambos extremos simultáneamente.
Paso 11 - Ajustar los tornillos de la cubierta frontal
Asegurá la cubierta frontal repitiendo el Paso 6 a la inversa.
Paso 12 - Asegurar el panel derecho
Ajustá los 3 tornillos que aseguran la esquina superior derecha del panel lateral.
Paso 13 - Acomodar el cable
Volvé a colocar el cable de la placa de botones en su clip y asegurate de que no queden cables sobresaliendo.
Paso 14 - Pasar el FPC
Pasá el cable FPC de la pantalla por el hueco designado y acomodá los cables volviendo a pegar la cinta transparente ubicada sobre la puerta de vidrio frontal.
Paso 15 - Instalar el módulo de pantalla
Conectá el cable FPC en la ranura del conector y ajustalo asegurándote de que tenga el largo adecuado. Montá el módulo de pantalla de nuevo alineando suavemente los clips y empujándolo hacia la izquierda hasta que se trabe el mecanismo. Finalmente, volvé a colocar la tapa de vidrio superior.
Cómo verificar que todo esté bien
Prendé la impresora. Una vez que la pantalla esté estable, presioná el botón de suspensión para confirmar que la pantalla se apague normalmente. Presioná el botón de nuevo; la pantalla debería reactivarse y mostrar las temperaturas correctas, lo que indica que la placa de botones se reemplazó con éxito.
Si hay algún error, por favor revisá las conexiones e intentalo de nuevo. Si el problema persiste, comunicate con el soporte de Bambu Lab para recibir asistencia.
