Reemplazá el hotend con nozzle/calentador cerámico/termistor/ventilador de hotend

De vez en cuando, por varios motivos como atascos graves, desgaste por materiales abrasivos o simplemente porque necesitás un nozzle de otro tamaño, vas a tener que cambiar el hotend. A diferencia de otras impresoras 3D, los hotend de Bambu Lab se pueden instalar en frío, lo que elimina los problemas de goteo o fugas de filamento entre el nozzle y la zona de transición térmica. Esto es posible porque los hotend de Bambu Lab están diseñados como una sola unidad que incorpora el disipador, el cuello, el bloque calentador y el nozzle.

📌 Nota: Si reemplazaste el nozzle por uno de otra especificación, asegurate de actualizar la información del nozzle manualmente en la pantalla antes de empezar a imprimir.

Ofrecemos dos opciones para comprar nuestros hotend: Hotend con nozzle y Complete Hotend Assembly. Si necesitás cambiar el nozzle, podés reemplazar el hotend con nozzle solo o el Complete Hotend Assembly entero.

Hotend con nozzle

Es compatible tanto con la X1 Series como con la P1 Series. Ofrecemos dos opciones de material: acero endurecido y acero inoxidable. Además, contamos con una variedad de tamaños de nozzle, como 0.2 mm, 0.4 mm, 0.6 mm y 0.8 mm. (Si querés saber más sobre la compatibilidad entre nozzles y filamentos, fijate en la Guía de Filamentos).

• Materiales del hotend: Acero endurecido / Acero inoxidable
• Punta del nozzle: Acero para moldes tratado térmicamente / Acero inoxidable 304
• Bloque calentador: Latón niquelado
• Heatbreak: Aleación de titanio TC4 (Grado 5)
• Disipador: Aleación de aluminio 6063

Complete Hotend Assembly

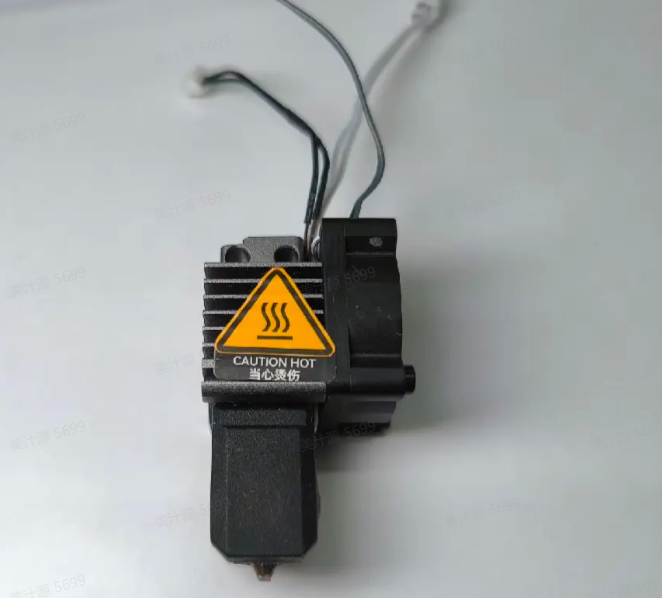

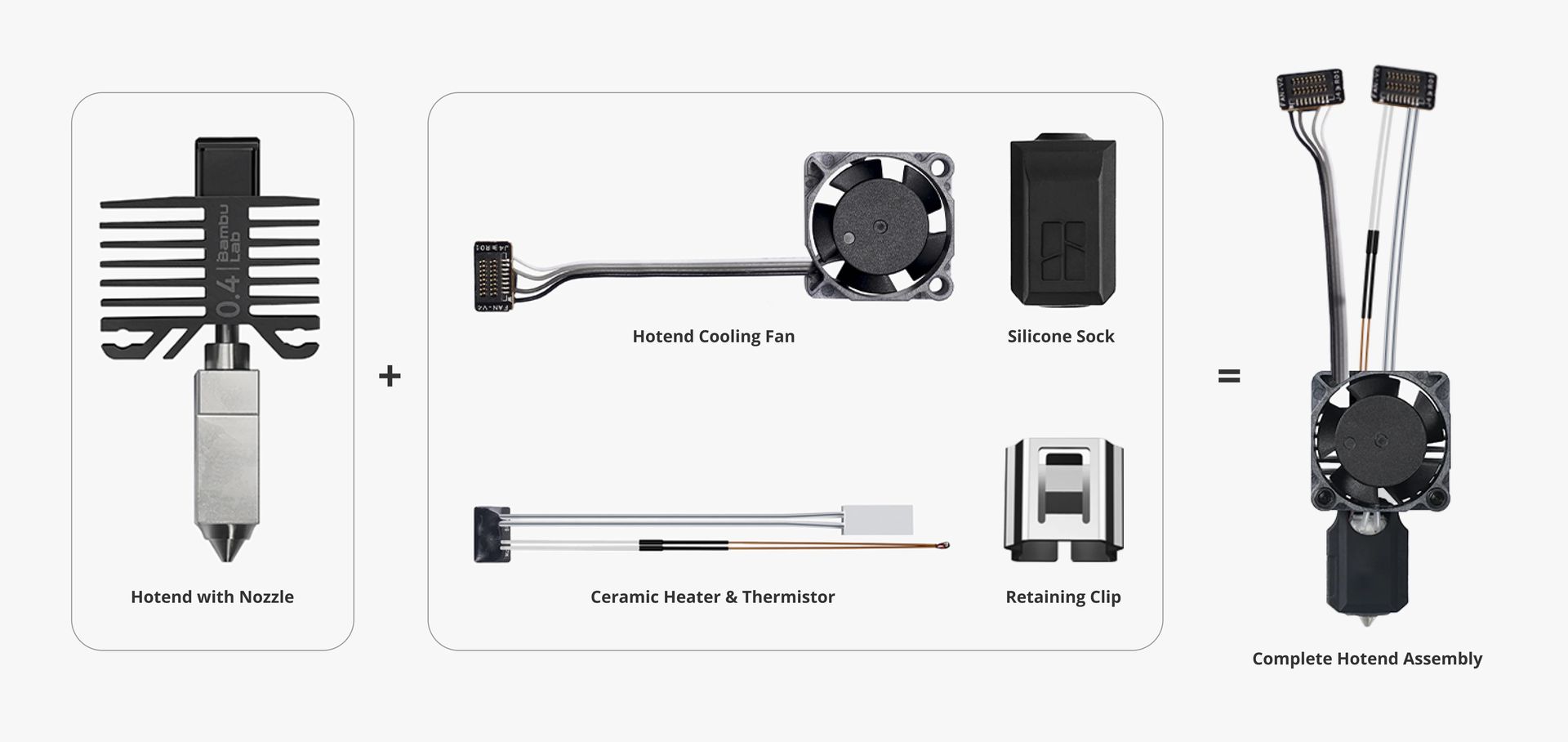

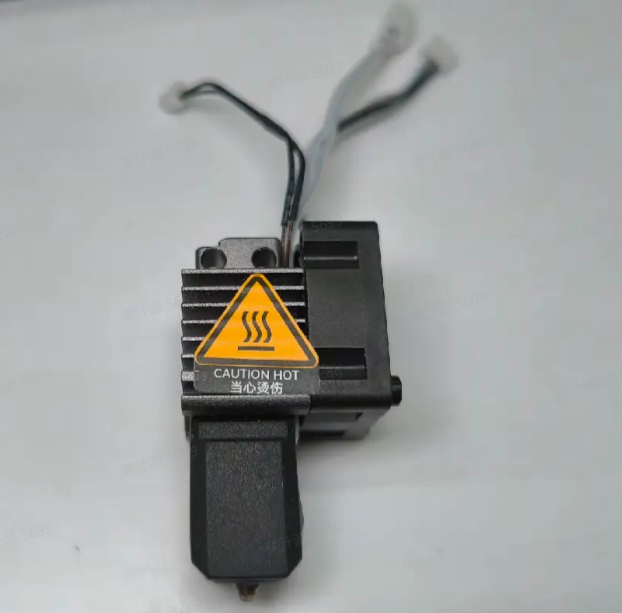

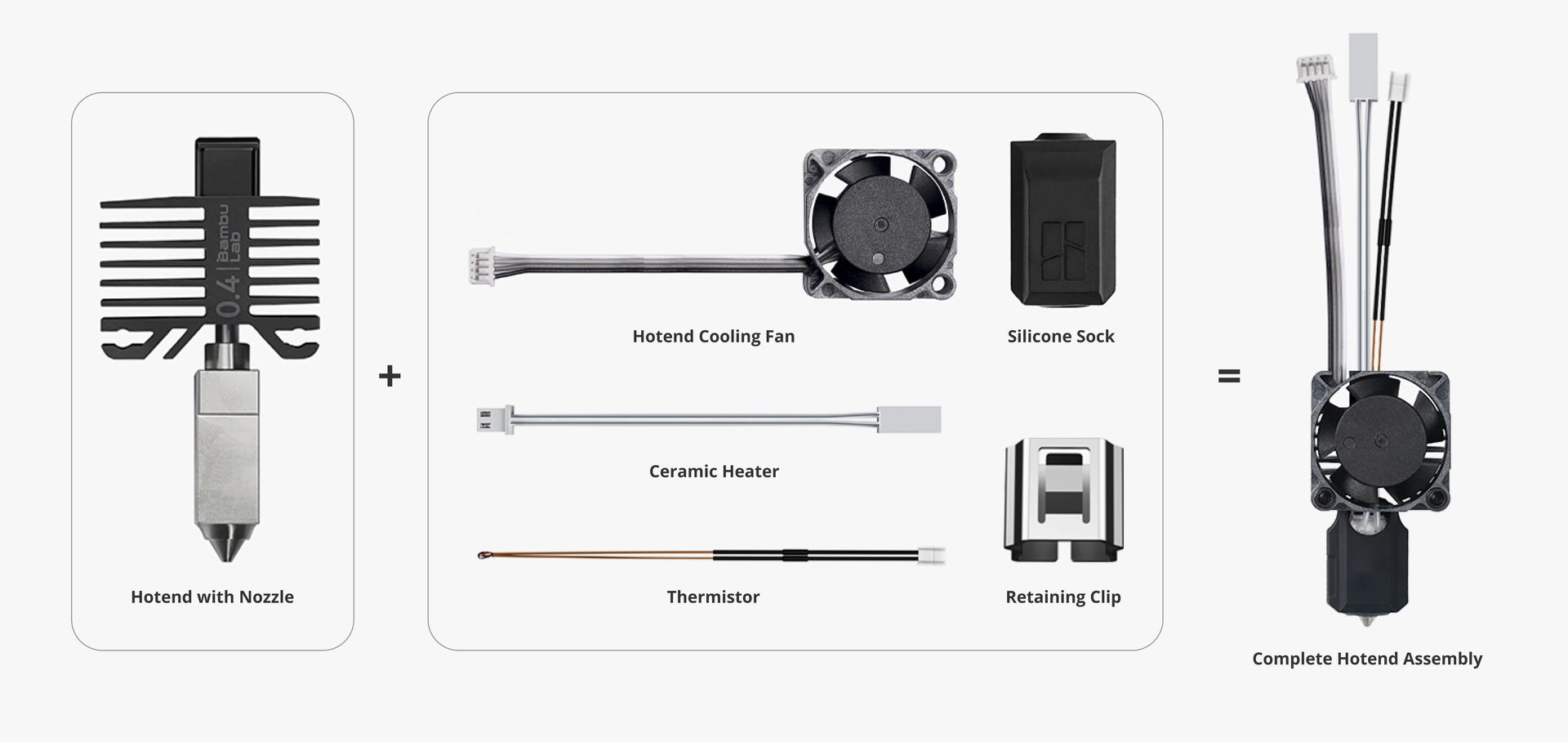

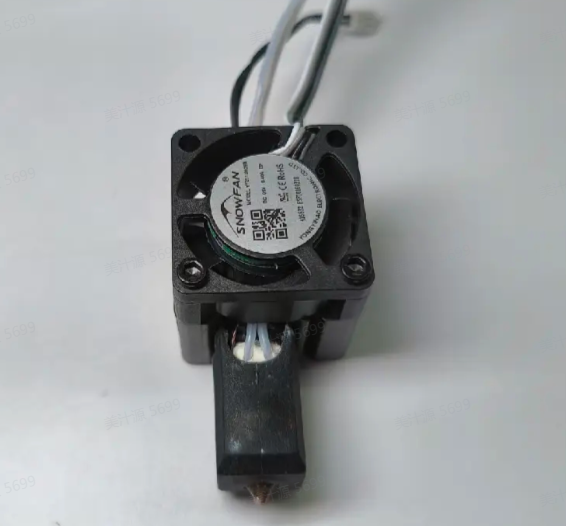

Incluye el hotend con nozzle, el hotend fan, el calentador cerámico, el termistor (NTC), la funda de silicona y el clip de retención. Todos los componentes vienen preensamblados para una instalación fácil en la X1 Series. Por favor, verificá la compatibilidad antes de comprar, ya que existen versiones separadas para la X1 Series y la P1 Series.

Advertencia de seguridad

¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento en el equipo o su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida puede causar un cortocircuito, lo que derivaría en daños eléctricos adicionales y riesgos de seguridad.

Al hacer mantenimiento o solucionar problemas, es posible que tengas que desarmar algunas partes. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora está encendida.

Aviso sobre la configuración en Bambu Studio

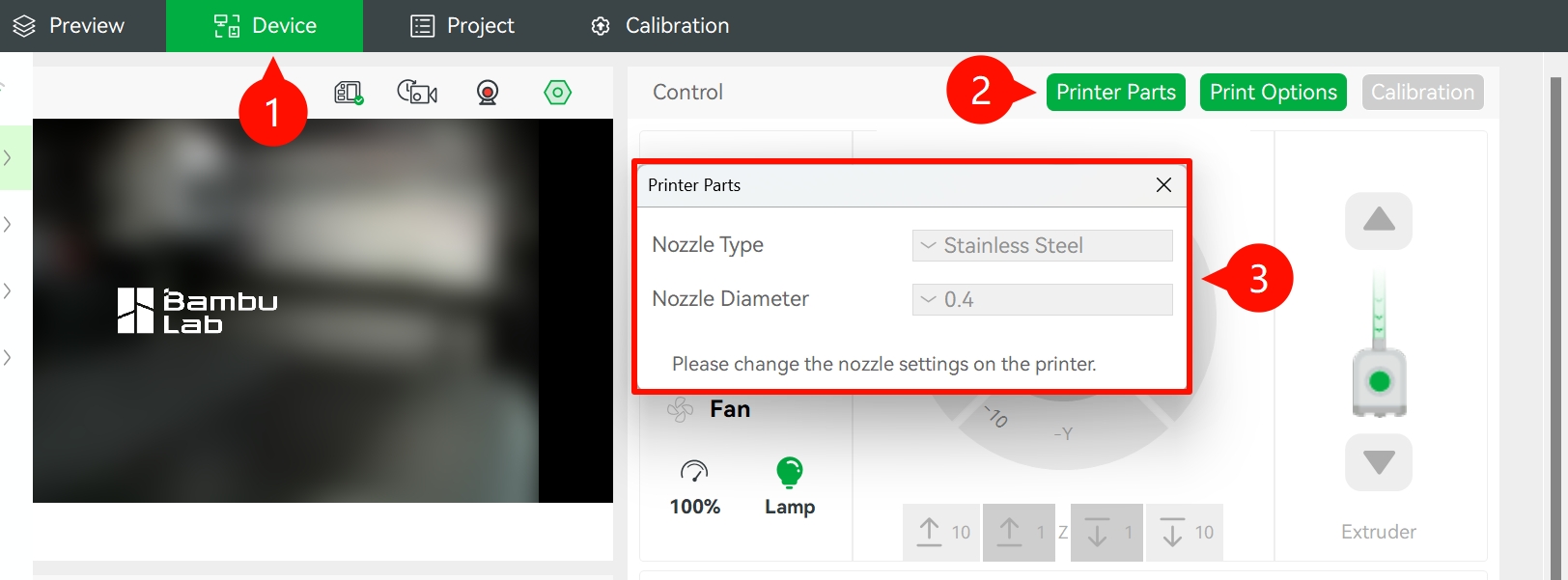

En las versiones recientes de Bambu Studio, la opción para modificar la información del nozzle en la sección "Printer Parts" fue desactivada y ahora es solo informativa. Este ajuste busca mejorar la consistencia operativa y la seguridad del usuario. Los cambios de nozzle deben realizarse directamente en la impresora para evitar confusiones.

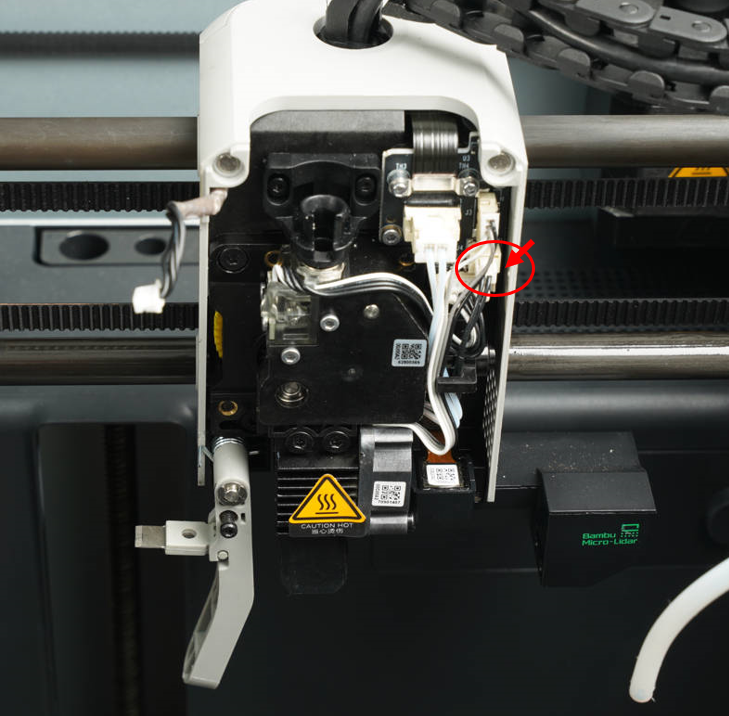

Diagrama de cableado del cabezal

El siguiente diagrama muestra el cableado correcto del cabezal para tu referencia:

• P1 Series: Cable plano FPC, cable del interruptor Hall, cable del ventilador, cables del calentador.
• X1 Series: Cables del calentador, cable del ventilador, cable del termistor.

Pasos para el mantenimiento

Retirar el complete hotend assembly

1. Andá a los ajustes de Temperatura/Ejes y asegurate de que la temperatura del hotend sea de 50°C o menos. Después, apagá el equipo.
2. Abrí la tapa magnética y dejala a un lado.

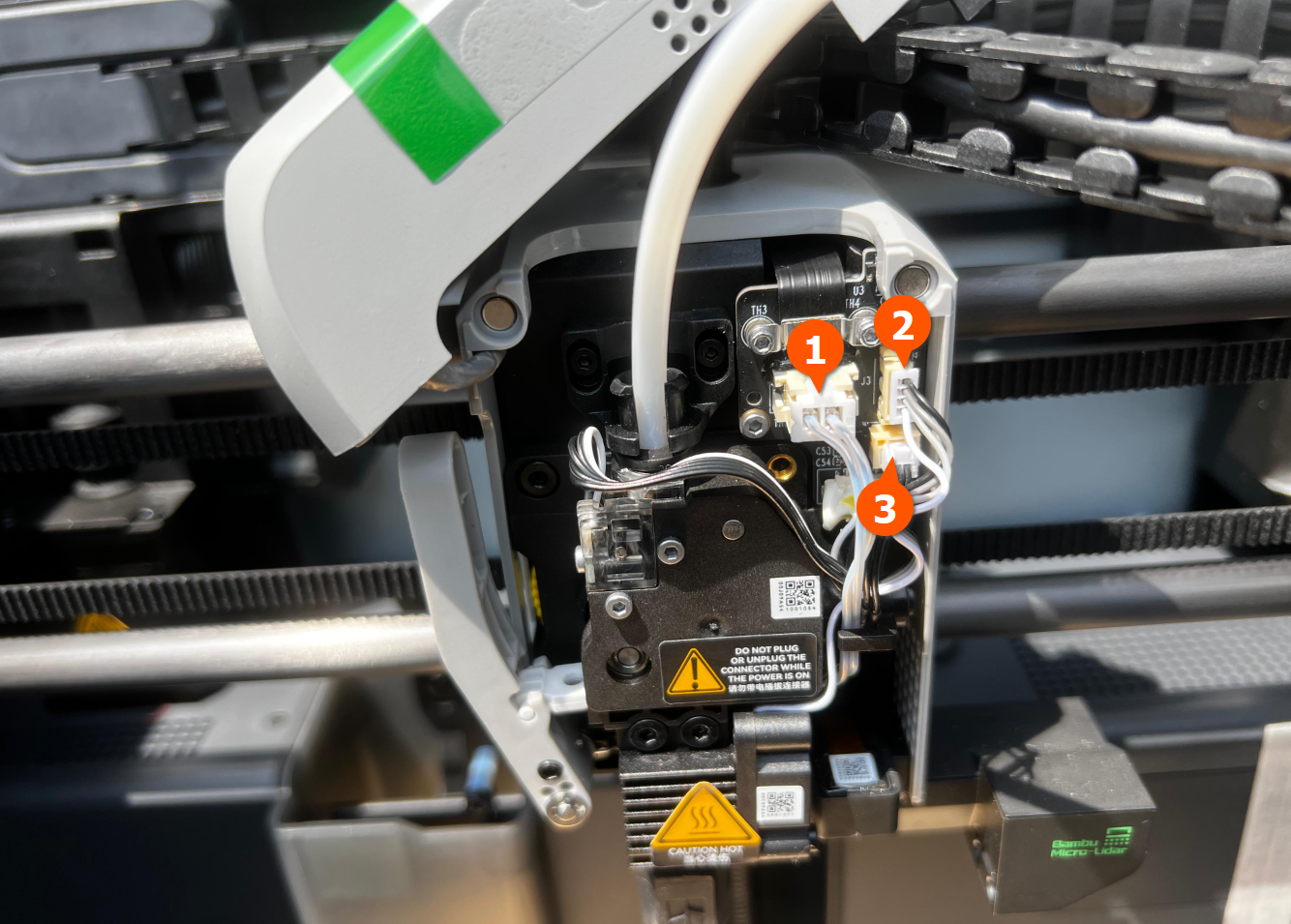

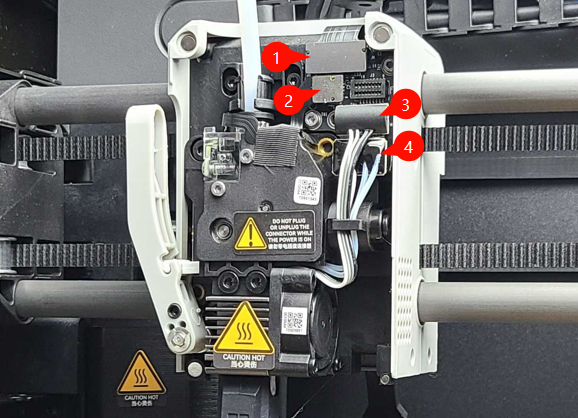

3. Retirá con cuidado el conector grande de 2 pines del calentador cerámico, el de 4 pines del ventilador y el conector chiquito de 2 pines del termistor.
4. Usando una llave Allen H2.0, sacá los dos tornillos situados cerca de la parte superior del disipador del hotend.
5. Retirá los cables del clip plástico y sacá el Complete Hotend Assembly.

Nota: Si el filamento pegado impide sacar el hotend con facilidad, podés calentarlo un poquito y hacer palanca suavemente con una pinza o destornillador. Usá guantes resistentes al calor.

Desarmar el complete hotend assembly

1. Sacá los 2 tornillos que sujetan el ventilador.
2. Retirá la funda de silicona, asegurándote de que la muesca del cable coincida con el canal del disipador.
3. Bajá con cuidado el clip de retención que sujeta el calentador y el termistor.
4. Con una pinza de punta, agarrá delicadamente los cables del calentador y del termistor para soltarlos.

Tip: Si la grasa térmica está muy dura, poné un poco de alcohol y esperá 5 minutos para que se ablande antes de tirar.

Ensamblar el hotend

1. Identificá las pestañas en el bloque calentador donde va el calentador cerámico y el hueco para el termistor.
2. Aplicá una cantidad generosa de grasa térmica en ambos lados del calentador y dentro del hueco del termistor usando un hisopo.
3. Insertá el termistor y posicioná el calentador cerámico, pasando los cables por el canal del disipador.
4. Subí el clip de retención (fijate que el lado con el bulto va sobre el termistor).

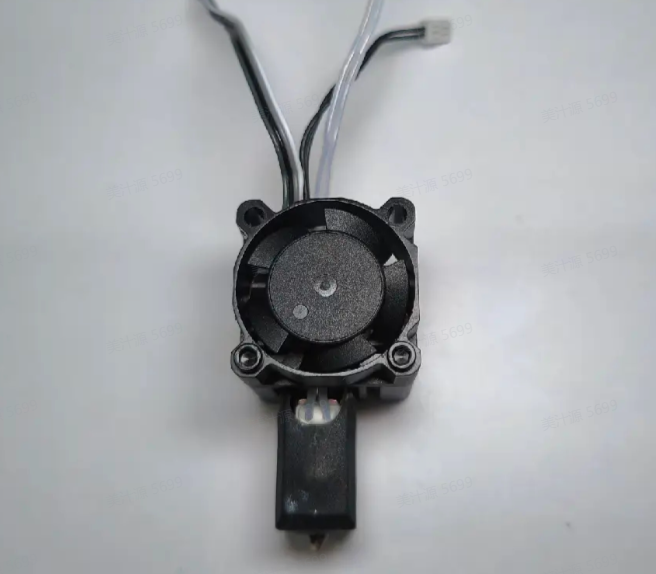

5. Poné la funda de silicona y el hotend fan con sus dos tornillos.

Ojo: Prestá atención al sentido del ventilador. Si lo instalás al revés, vas a tener errores de lectura o atascos frecuentes.

Instalar el complete hotend assembly

1. Ubicá el conjunto de manera que los agujeros de los tornillos queden alineados con el soporte.
2. Poné los dos tornillos y apretalos de forma pareja, sin pasarte de rosca.
3. Conectá los tres cables (termistor, ventilador y calentador).
4. Acomodá los cables sueltos en el clip plástico.
5. Volvé a poner la tapa frontal y listo.

Advertencia: Antes de desconectar el termistor en una X1 Carbon, asegurate de presionar la trabita del conector para abrirlo. Si tirás sin destrabarlo, podés romper el cable o el conector de la placa.
