Guía para el reemplazo de la correa de Z.
¿Qué es la correa de distribución de Z?
La correa de distribución de Z es una correa de transmisión cerrada con una longitud de paso de 1142 mm, instalada en la base de la impresora Bambu Lab X1/X1C. Conecta el motor de Z y las varillas de Z, e impulsa la cama caliente para completar el movimiento en la dirección Z.
Cuándo usar
- Correa rota
- Envejecimiento y desgaste de la correa que afectó su funcionamiento
Herramientas y materiales necesarios
- Llave Allen H1.5 y H2.0

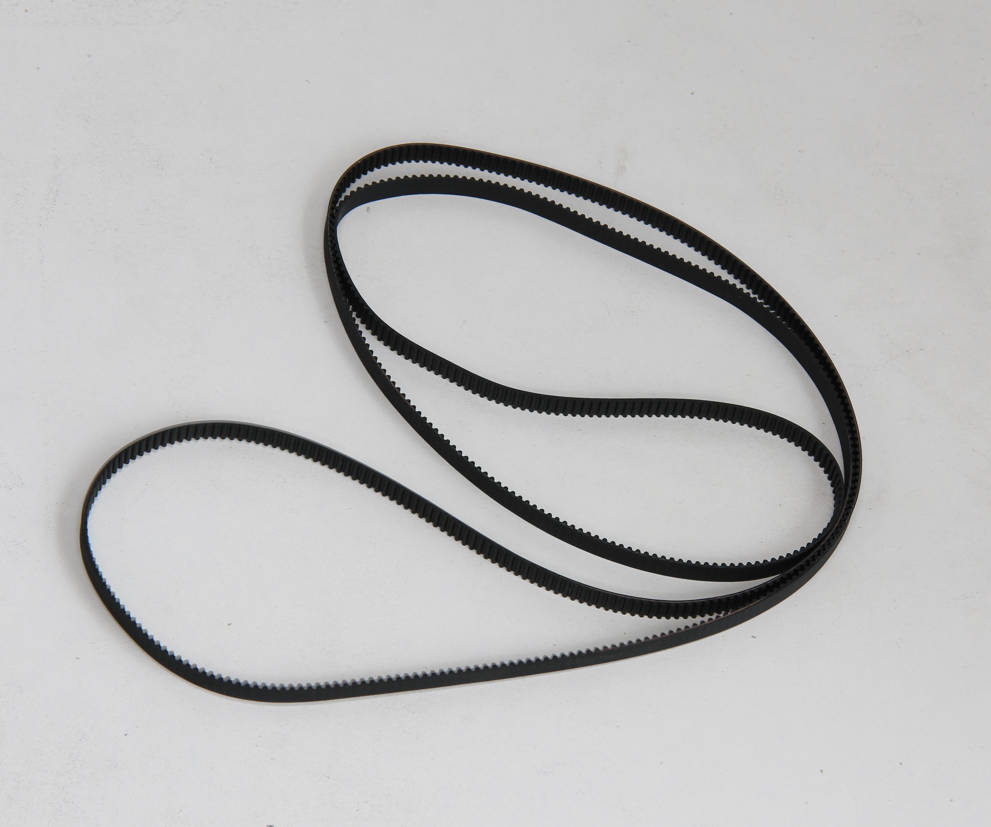

- Nueva correa de Z
Advertencia de seguridad y estado de la máquina antes de empezar
- Apagá la impresora antes de hacer cualquier trabajo de mantenimiento.
- En caso de que la correa no esté rota, bajá la cama caliente hasta la base inferior y bloqueá los deslizadores de Z con tornillos.
- Tené cuidado con la tapa de vidrio superior y la pantalla LCD.
Guía de operación

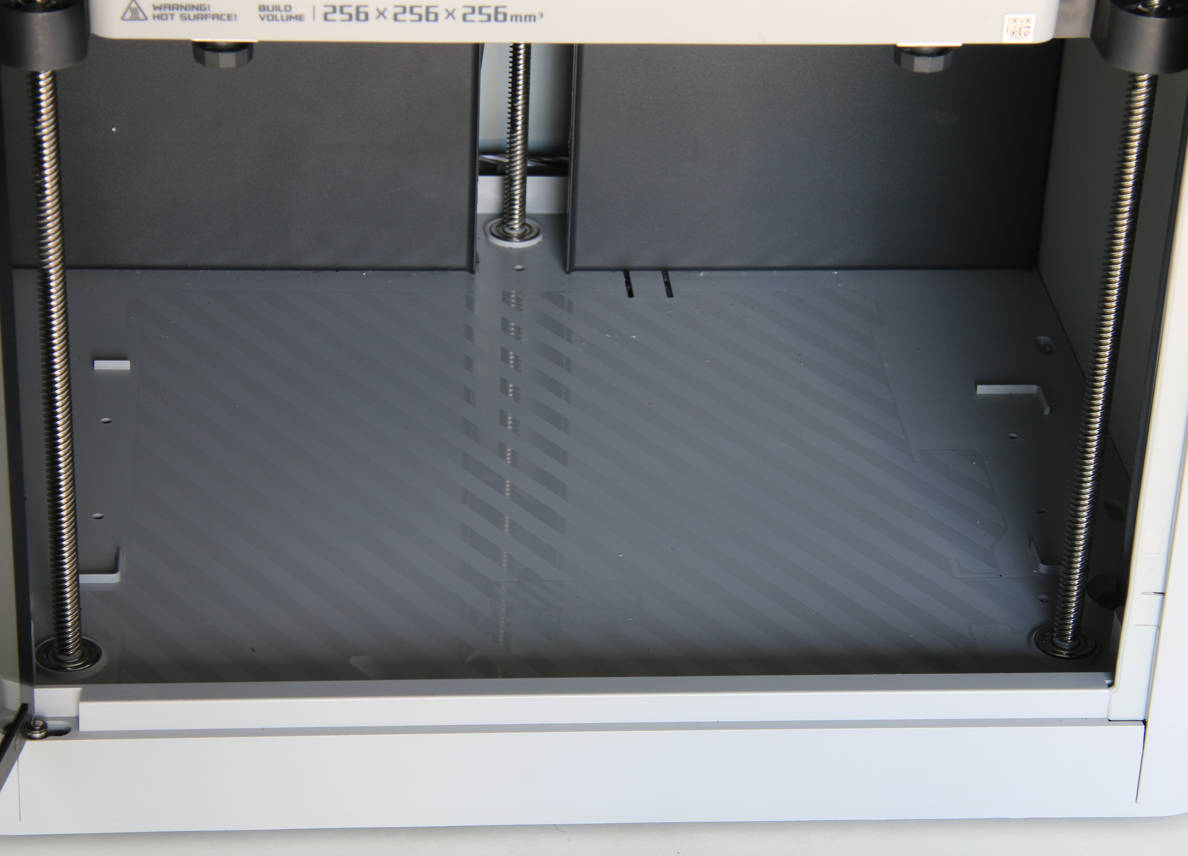

Paso 1 - Limpiá la base inferior
Limpiá los objetos que haya en la base inferior, especialmente los residuos en las varillas lineales, y después retirá la tapa de vidrio superior.

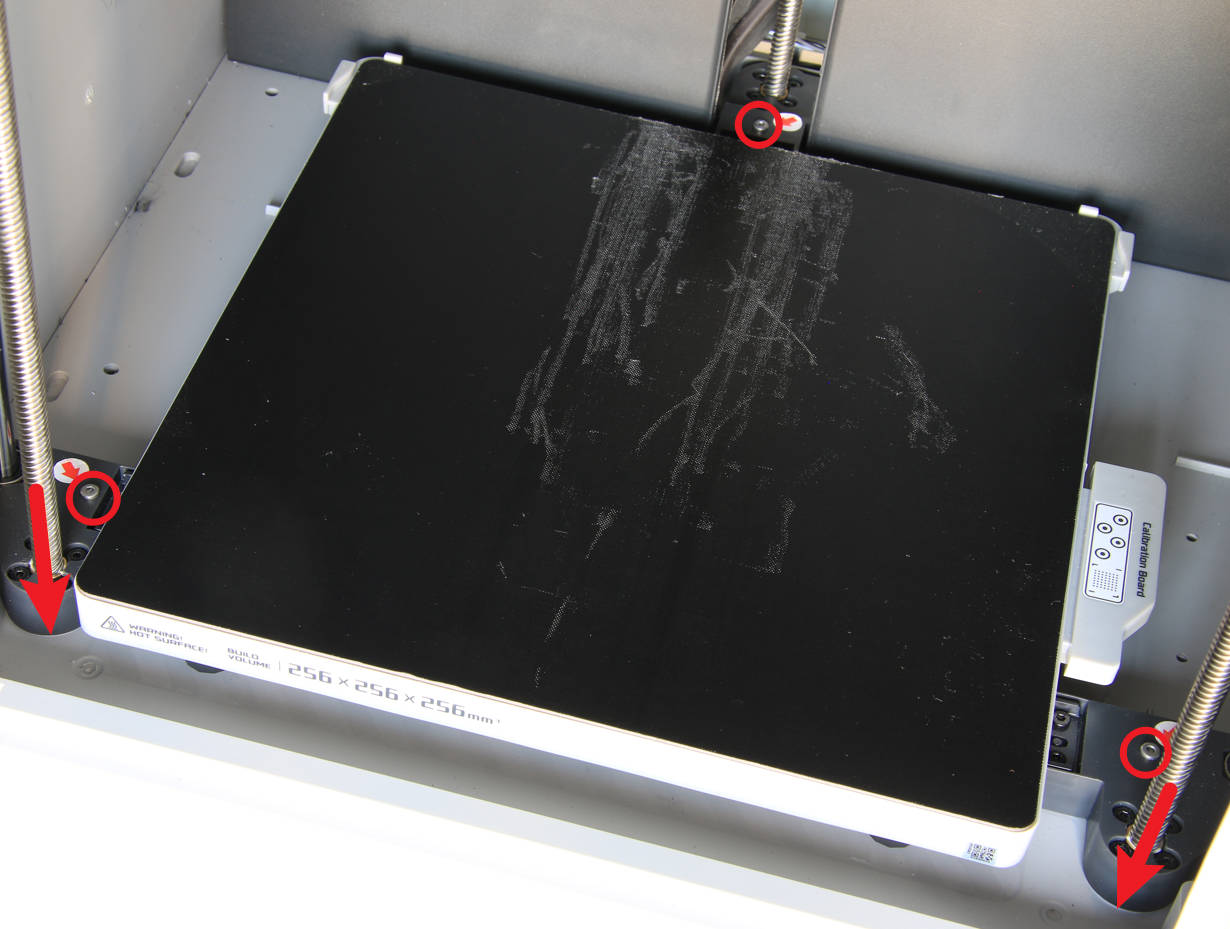

Paso 2 - Bajá la cama caliente hasta el fondo y bloqueá los deslizadores
Hay dos casos, y el método de operación es distinto.
Caso 1: La correa de distribución de Z todavía funciona

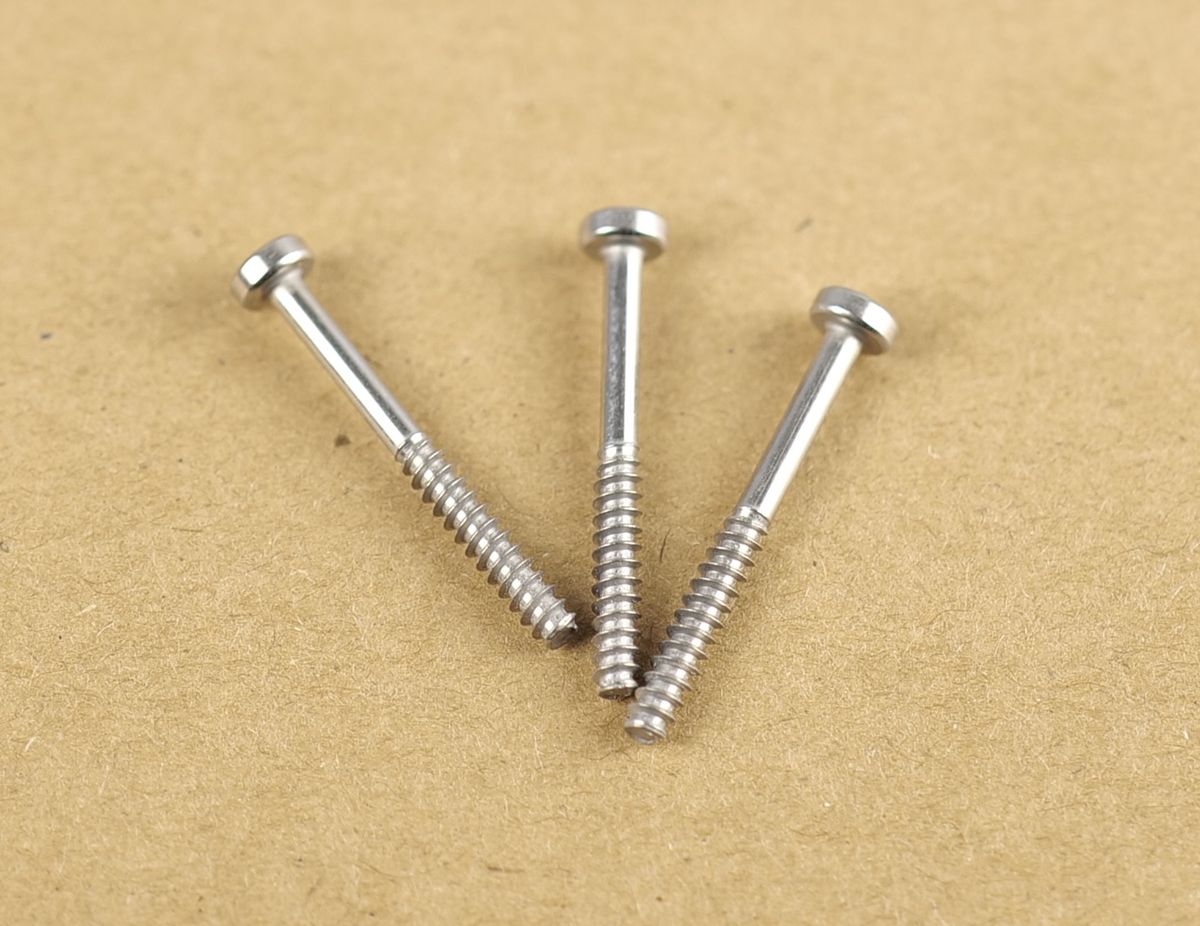

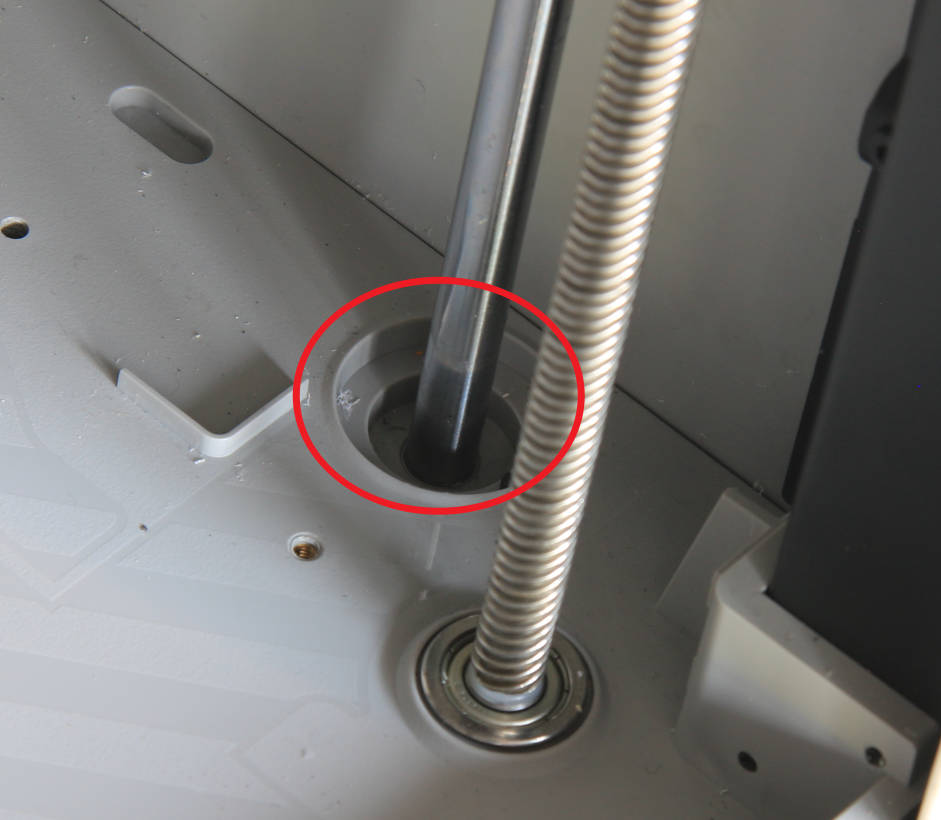

Operando desde la pantalla, bajá la cama caliente hasta el fondo y bloqueá los 3 deslizadores con 3 tornillos, igual que cuando desbloqueaste la cama caliente al desempacar la impresora por primera vez. Después apagá la impresora y desconectá el cable de alimentación.
Caso 2: La correa de distribución de Z está totalmente rota
Apagá la impresora, desconectá el cable de alimentación, sacá los 6 tornillos para retirar la cama caliente de los deslizadores, incliná la impresora, mové manualmente las ruedas de distribución de Z para bajar los deslizadores de Z hasta el fondo, y después bloqueá los 3 deslizadores con 3 tornillos.

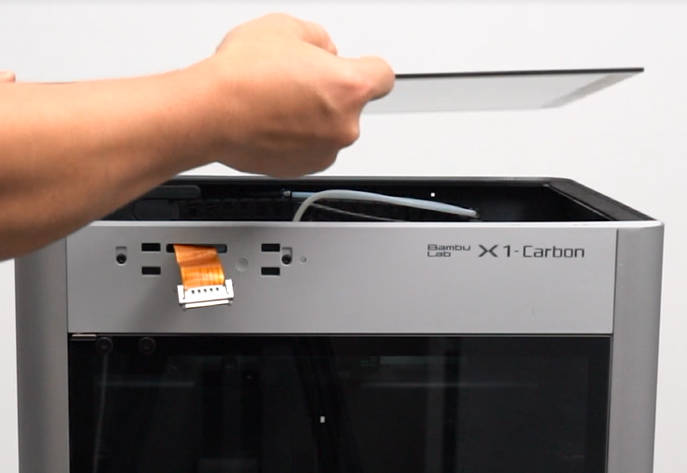

Paso 3 - Retirá la tapa de vidrio y recostá la impresora

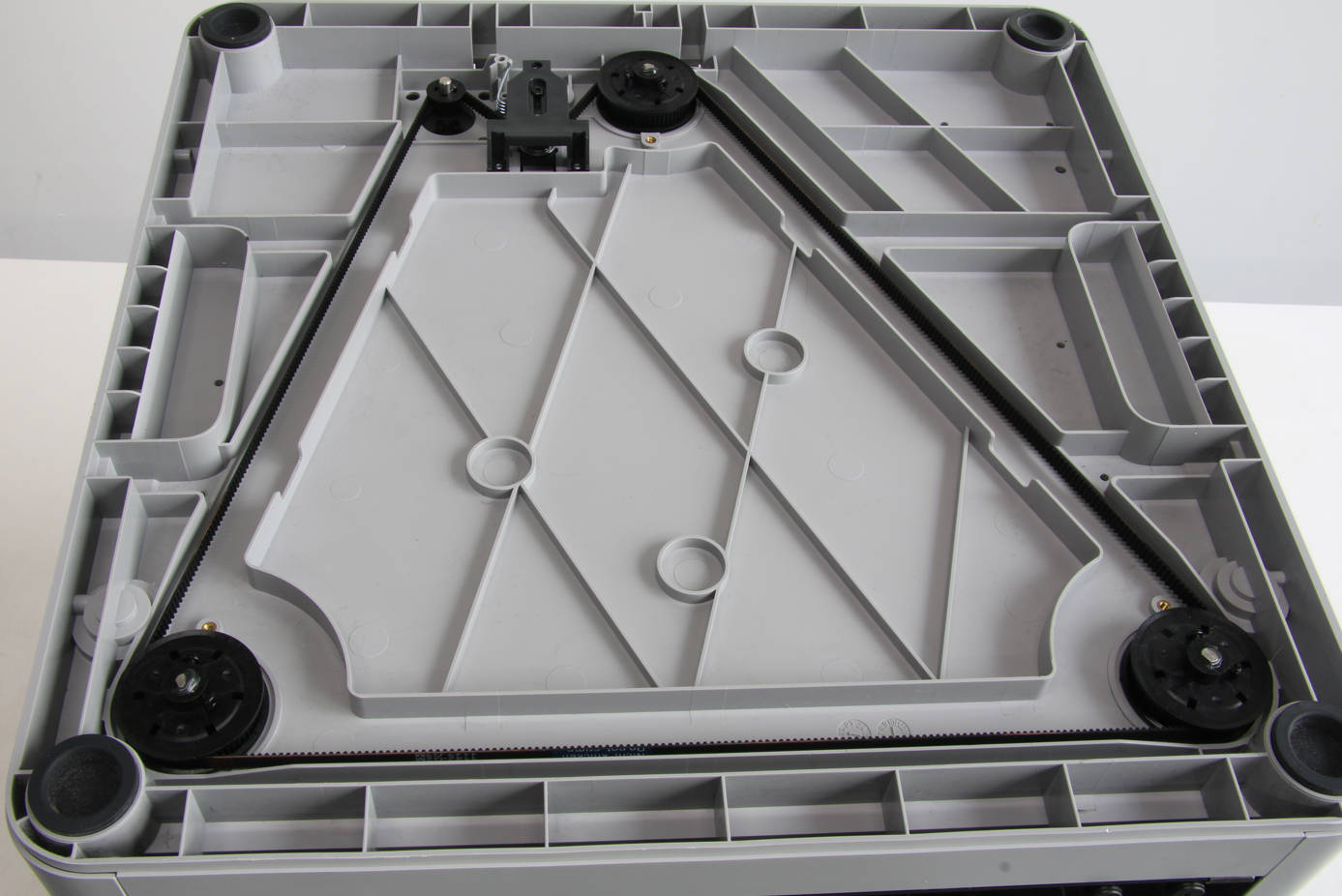

Retirá la tapa de vidrio superior, da vuelta la impresora y apoyala sobre su lado izquierdo para que puedas ver la correa de distribución de Z.

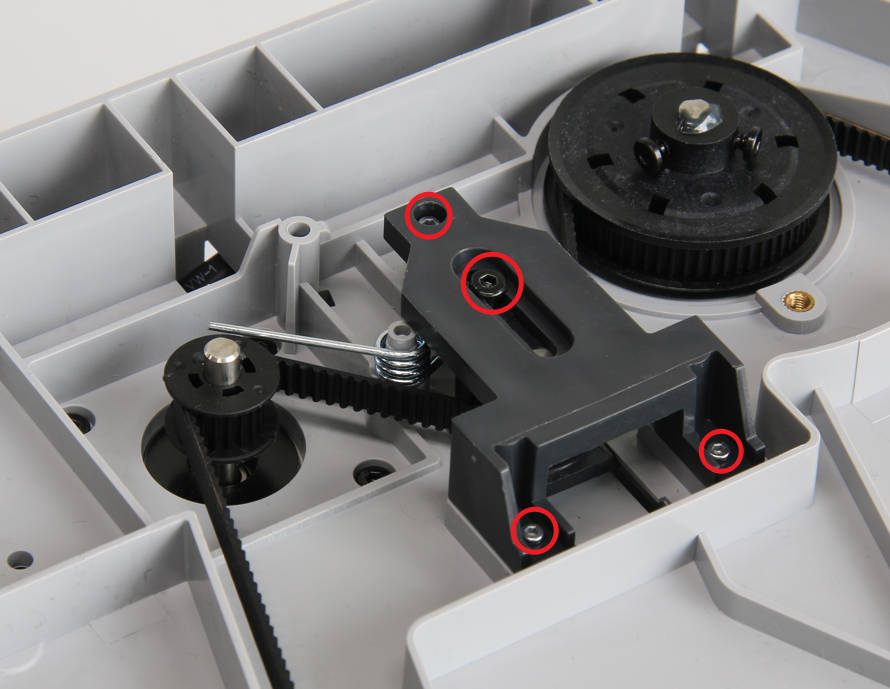

Paso 4 - Aflojá los tornillos

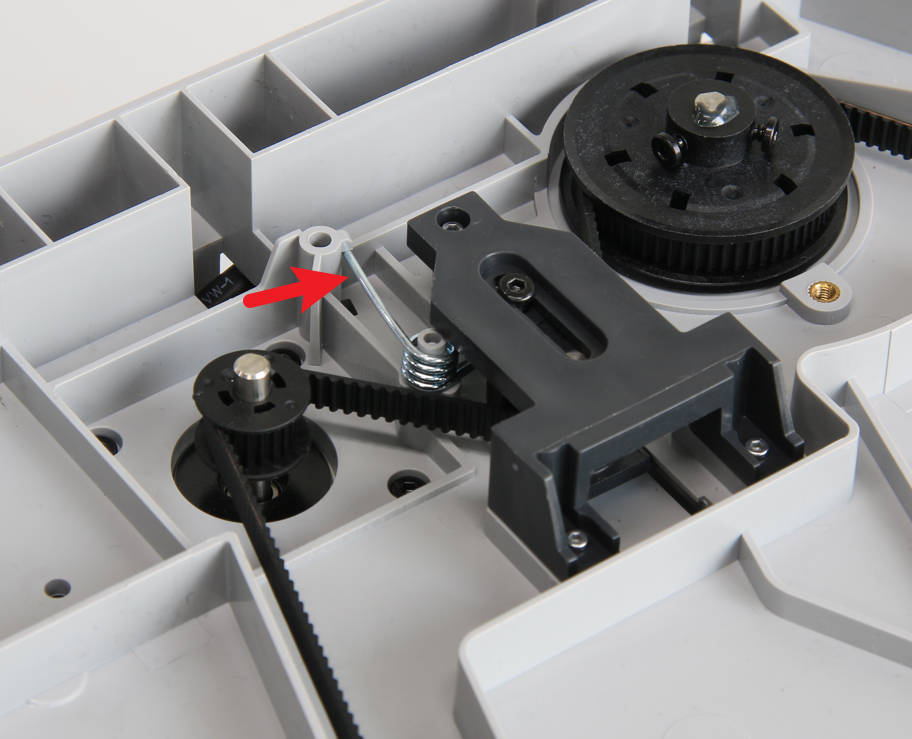

Soltá el resorte de torsión y retirá el tornillo de ajuste negro con una llave Allen H2.0 y los 3 tornillos plateados con una llave Allen H1.5.
Paso 5 - Retirá la tapa de la polea tensora y el resorte de torsión
Sacá la tapa de la polea tensora y retirá el resorte de torsión.

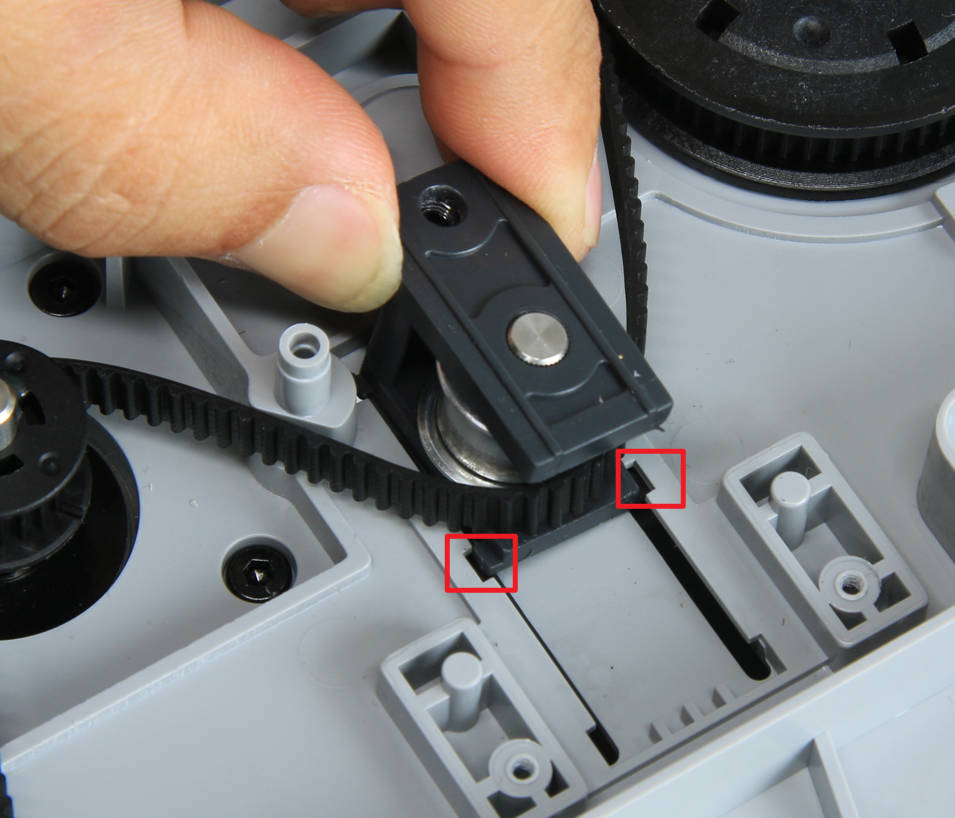

Paso 6 - Retirá el conjunto de la polea tensora de Z
Retirá el conjunto de la polea tensora. Tené cuidado con la tuerca que está adentro del conjunto y no la pierdas.
Paso 7 - Retirá la correa de Z vieja
Ahora podés sacar y retirar la correa de Z fácilmente.
Advertencia: No hagas girar las ruedas de la correa de Z por separado; eso va a hacer que la cama caliente se incline.
Paso 8 - Instalá la nueva correa de Z
Instalá la nueva correa en la impresora y colocala como se muestra en la imagen de abajo. Asegurate de que el lado de los dientes mire hacia adentro.
Advertencia: No hagas girar las ruedas de la correa de Z por separado; eso va a hacer que la cama caliente se incline.

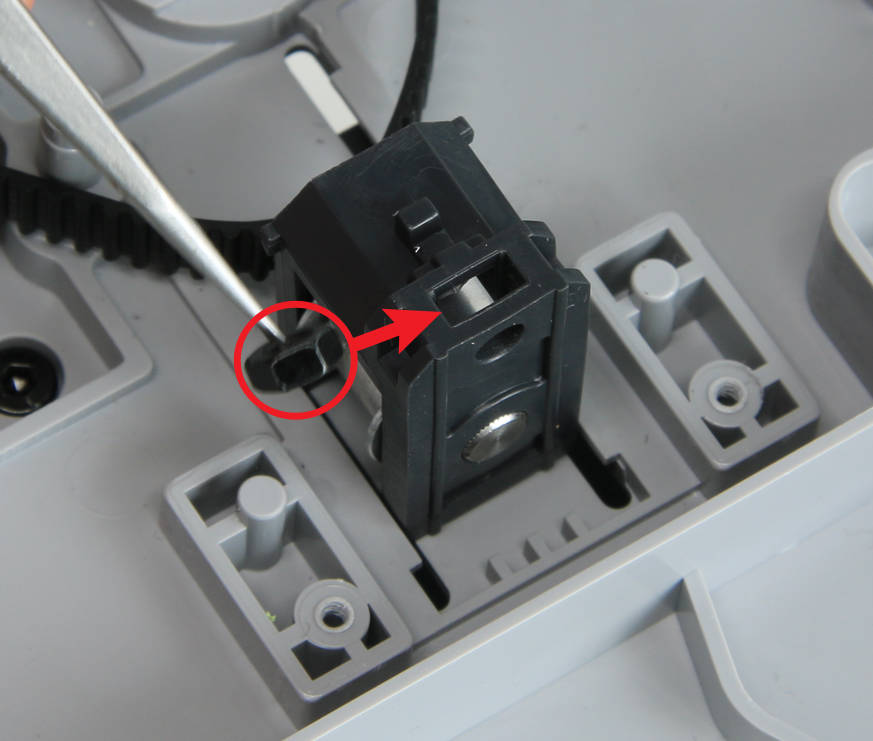

Paso 9 - Instalá el conjunto de la polea tensora de Z
Confirmá que la tuerca esté adentro del conjunto y después instalá el conjunto de la polea tensora en su lugar.

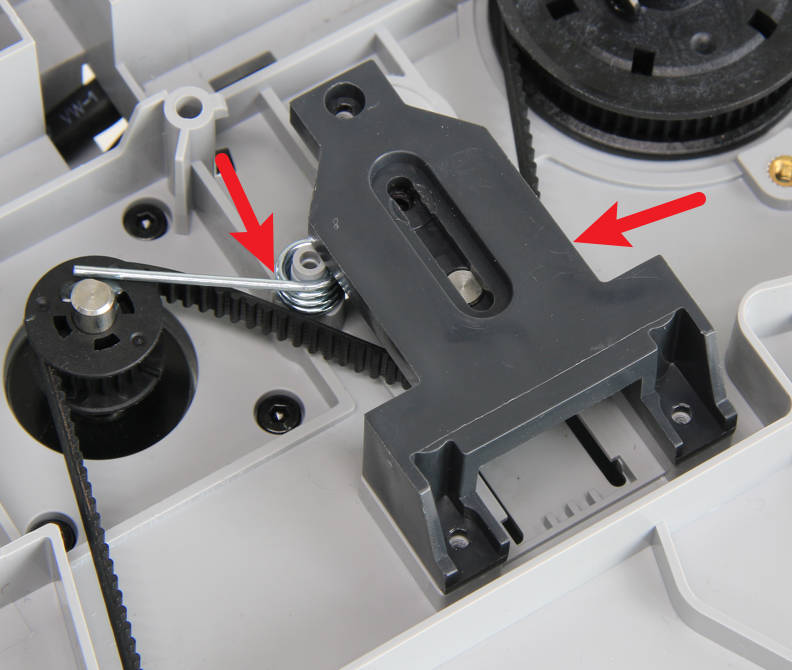

Paso 10 - Instalá el resorte de torsión y la tapa de la polea
Instalá el resorte de torsión, fijate que el extremo más corto quede del lado derecho, y después volvé a colocar la tapa de la polea.
Paso 11 - Ajustá los tornillos y tensá el resorte
Ajustá los 3 tornillos plateados con una llave Allen H1.5 para fijar la tapa y colocá previamente el tornillo negro con una llave Allen H2.0, pero no lo aprietes del todo. Doblá el resorte hasta su lugar para que quede tenso.
Paso 12 - Retirá los tornillos de fijación de los deslizadores
Poné la impresora de nuevo en posición vertical y sacá los tornillos de bloqueo de los 3 deslizadores.
Paso 13 - Tensá la correa de Z y apretá el tornillo
Incliná la impresora otra vez, mové la correa de Z para adelante y para atrás varias veces para asegurarte de que el movimiento sea suave, y después apretá el tornillo negro.
Paso 14 - Poné la impresora vertical y volvé a colocar la tapa de vidrio
Poné la impresora en posición vertical otra vez y volvé a poner la tapa de vidrio superior.
Cómo verificar que el proceso fue exitoso
Conectá el cable de alimentación y prendé la impresora. Ejecutá una operación de "Device self-test" como se muestra abajo; si no aparece ningún error, el reemplazo fue exitoso.
Si llegás a tener algún problema, primero volvé sobre tus pasos y revisá la instalación, especialmente la dirección de la correa y la conexión de la pantalla LCD, e intentá de nuevo. Si los problemas persisten, ponete en contacto con el equipo de soporte técnico para recibir más ayuda.
