Este tutorial te brinda las pautas y precauciones necesarias para desarmar y montar la placa AP de la X1E y sus accesorios. Seguí los pasos detallados para asegurar que el mantenimiento de tu impresora sea seguro y efectivo.
Placa AP de la X1E
El proceso de desarmado y armado de la placa AP de la X1E es muy similar al de la X1 Carbon, con la diferencia de que se le añade una tarjeta de interfaz de red.
Fijate en la siguiente imagen y tabla para identificar los conectores en la placa AP de la X1E:

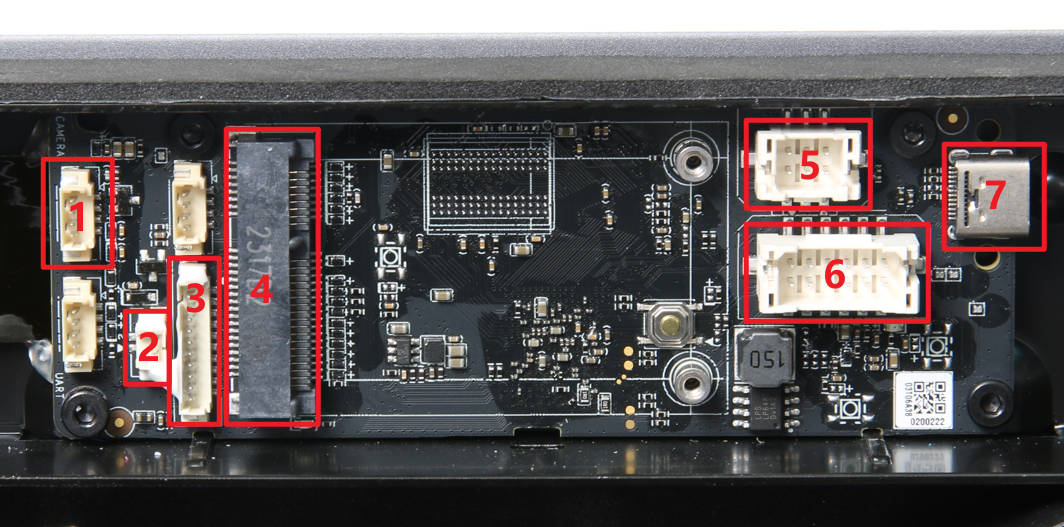

Conectores de la placa AP de la X1E
- 1: Cámara de la cabina
- 2: LED de la cabina
- 3: PCBA de botones
- 4: Placa de interfaz de red
- 5: Placa MC (Alimentación)
- 6: Placa MC (Comunicación)
- 7: Cable USB-C al cabezal
Lista de piezas

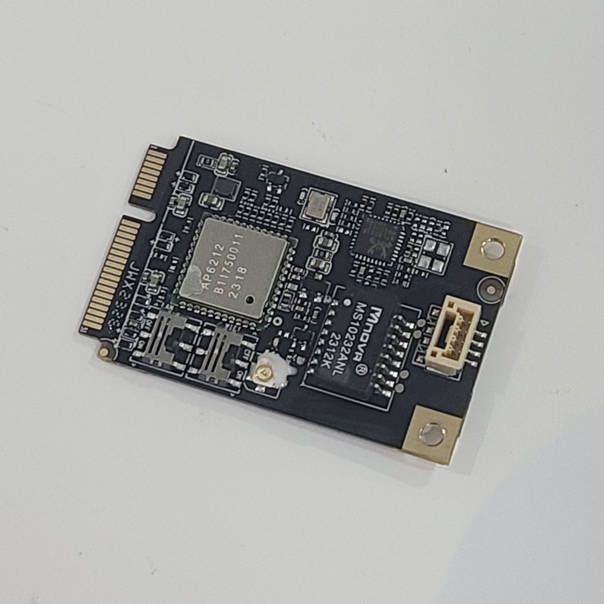

- 1: Placa de interfaz de red

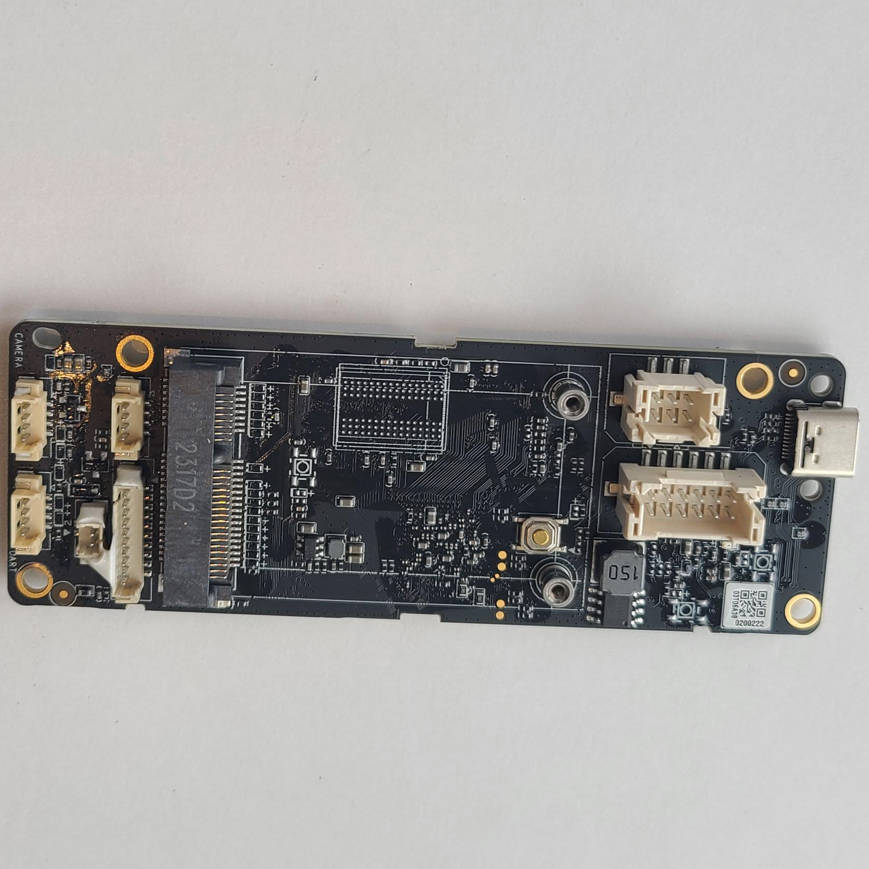

- 2: Placa AP
Lista de tornillos
- Tornillo A (M2*5): Placa de interfaz de red (2 unidades)
- Tornillo B (M3*6): Placa AP y hebilla USB (4 unidades / 1 unidad)
- Tornillo C (BT2*8): Cubierta de la cadena de cables (1 unidad)
Herramientas y materiales necesarios
- Llaves Allen H1.5 y H2.0
- Pinzas
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del cabezal. Dejar la impresora encendida puede provocar un cortocircuito, lo que derivaría en daños electrónicos adicionales y riesgos de seguridad.
Al hacer mantenimiento, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora esté prendida.
Por lo tanto, asegurate de apagar la impresora y desenchufarla de la corriente antes de empezar. De esta forma vas a evitar daños en la electrónica y vas a garantizar que el mantenimiento se haga de forma segura y eficaz.
Desarmado
Paso 1: Sacar la placa de interfaz de red

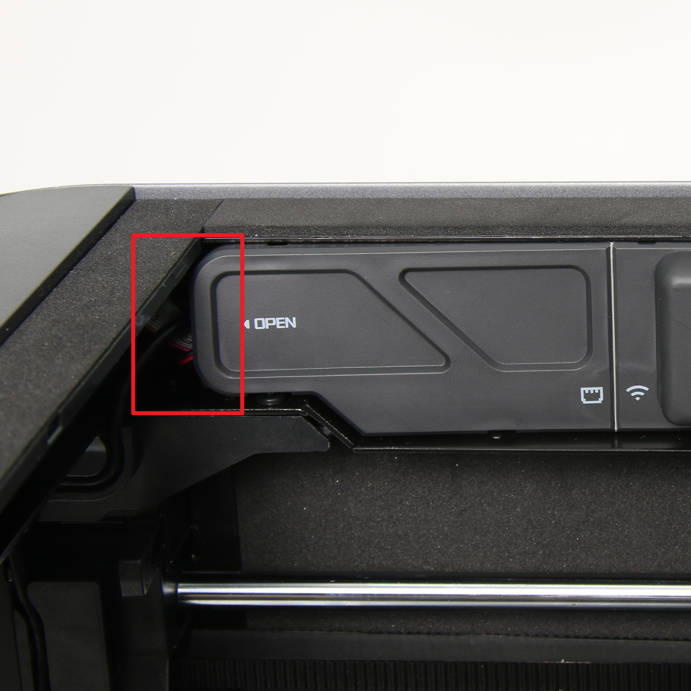

- Como se muestra en la Fig. 1-1-1, abrí la tapa de la placa AP.

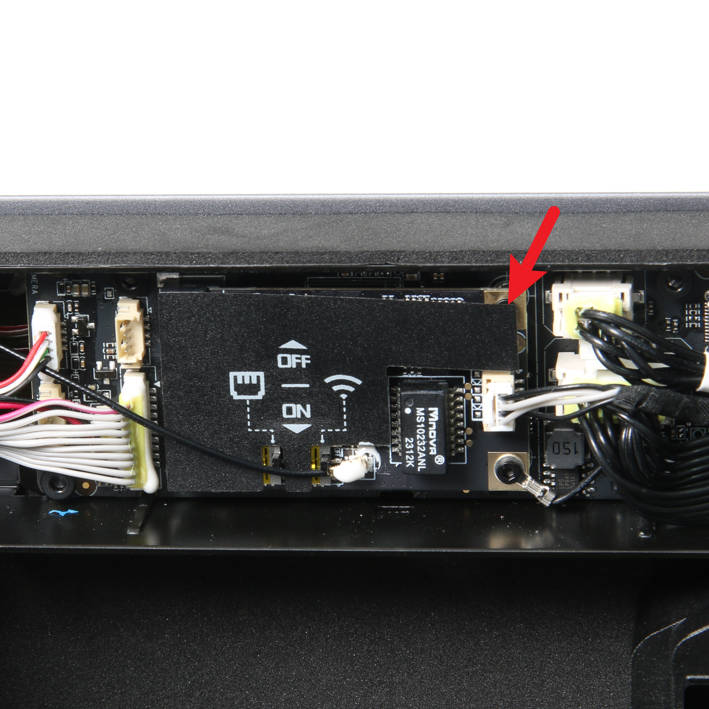

- Como se ve en la Fig. 1-1-2, retirá la lámina de blindaje de la placa de interfaz de red.

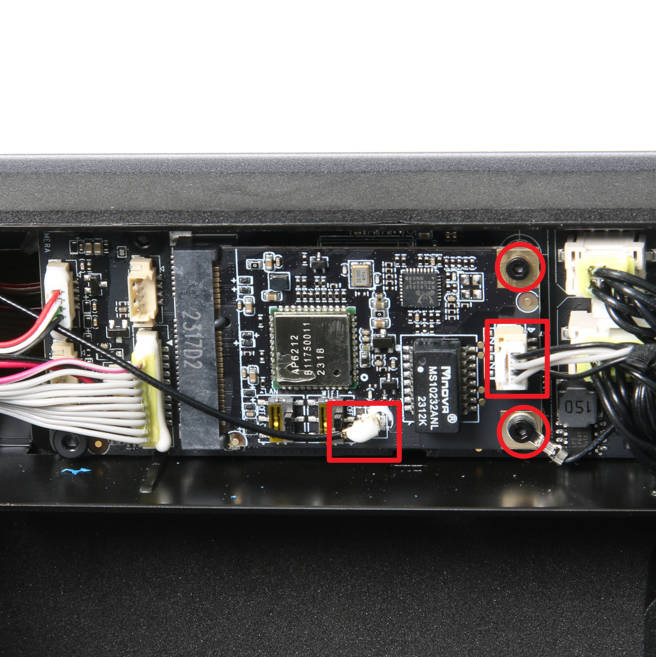

- En la Fig. 1-1-3, desconectá la antena WIFI y el cable de conexión de la placa de interfaz de red. Después, sacá los 2 tornillos A con una llave hexagonal H1.5 y retirá la placa.
Paso 2: Sacar la placa AP

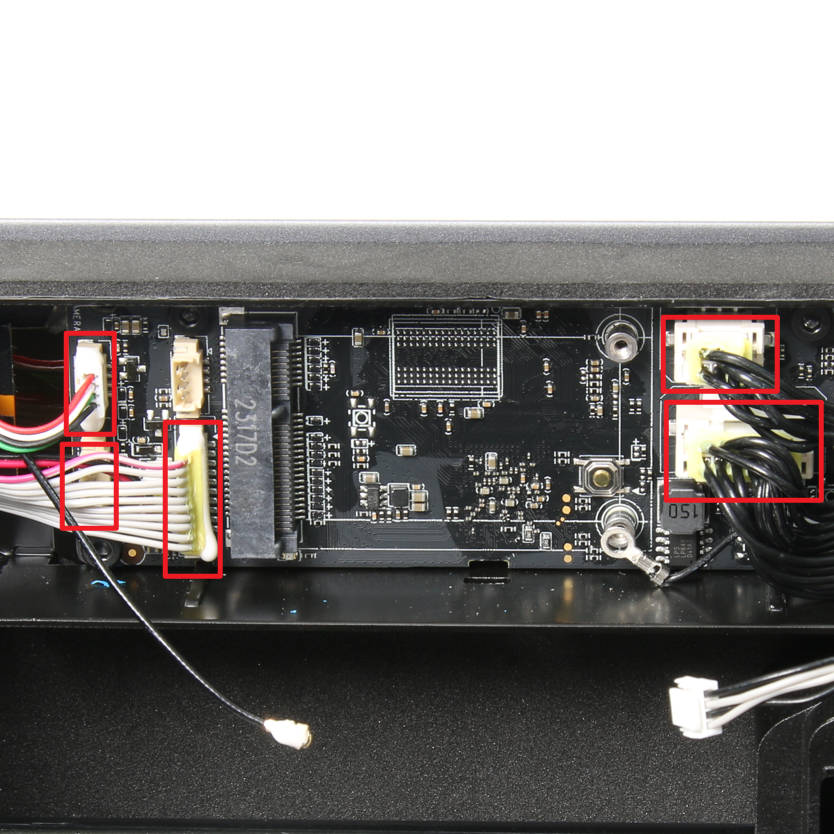

- Como se muestra en la Fig. 1-2-1, desconectá los 5 cables. El cable de la cámara, el de la placa de botones y el del LED están reforzados con pegamento de silicona blanco. Te recomendamos usar unas pinzas para sacar parte del pegamento antes de desconectarlos.

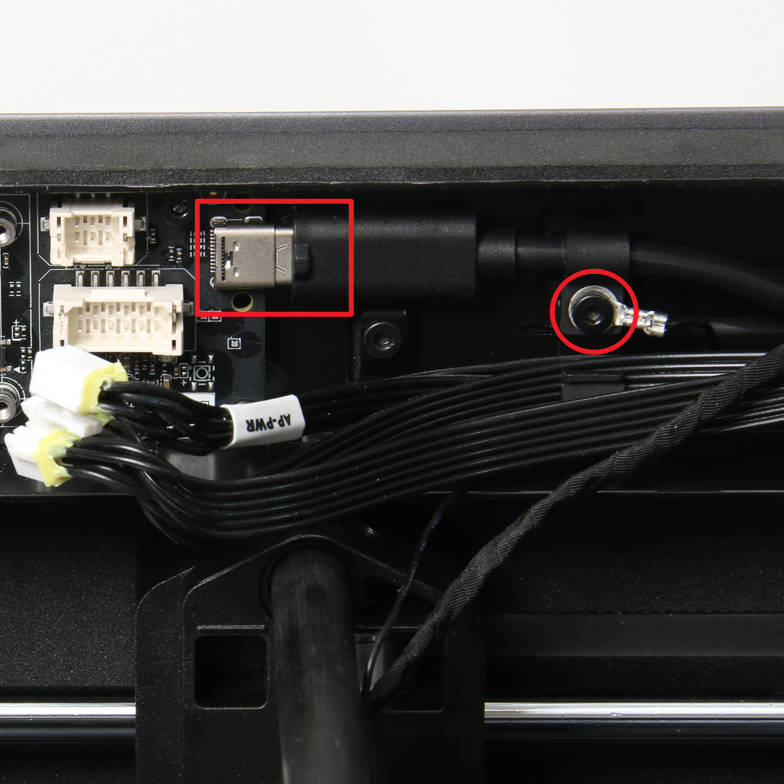

- En la Fig. 1-2-2, sacá 1 tornillo B con una llave H2.0, soltá el cable de tierra y la hebilla del cable USB, y desconectá el cable USB de la placa AP.

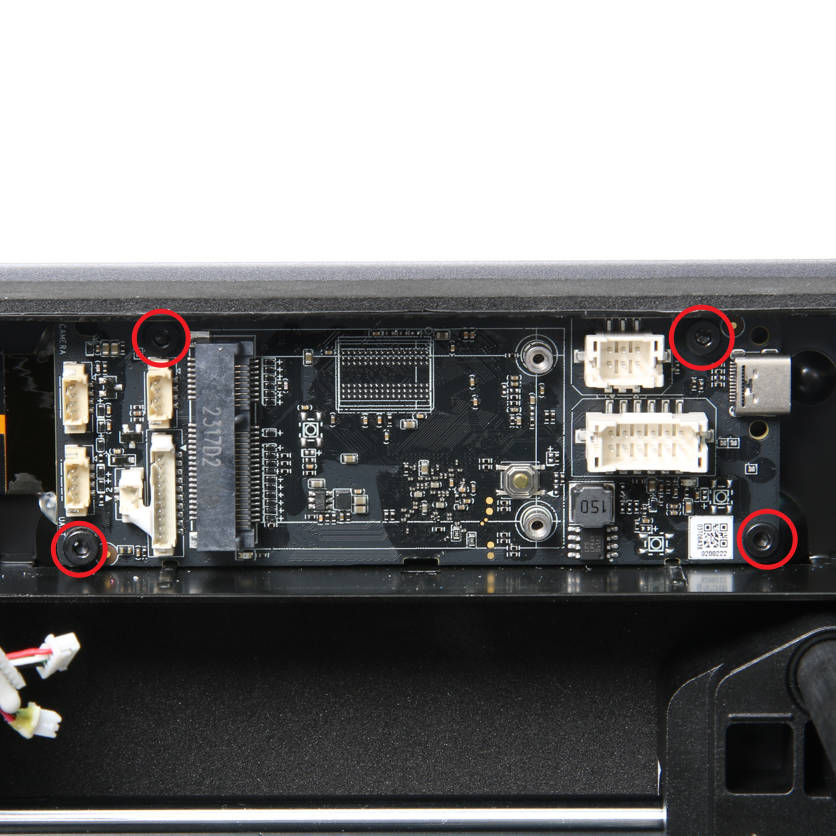

- Como se ve en la Fig. 1-2-3, sacá los 4 tornillos B con la llave H2.0 y retirá la placa AP.

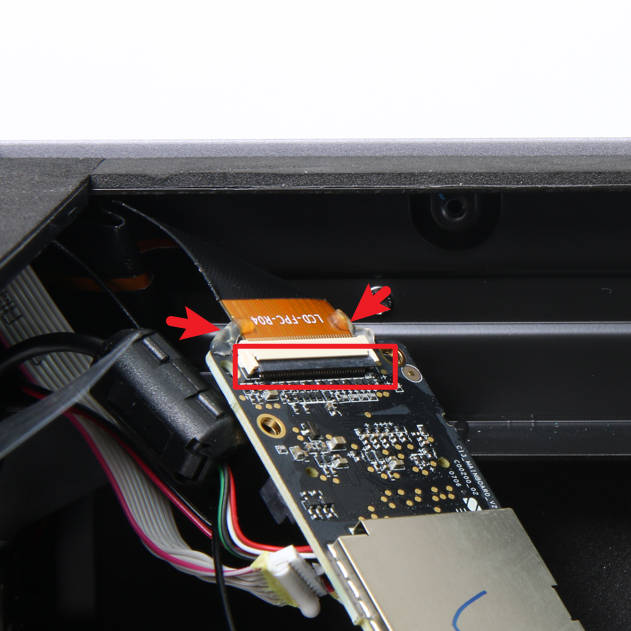

- En la Fig. 1-2-4, en la parte de atrás de la placa AP, sacá el pegamento UV de ambos lados del cable FPC, destrabá el conector FPC de la pantalla, desconectalo y retirá la placa.
Armado
Paso 1: Instalar la placa AP

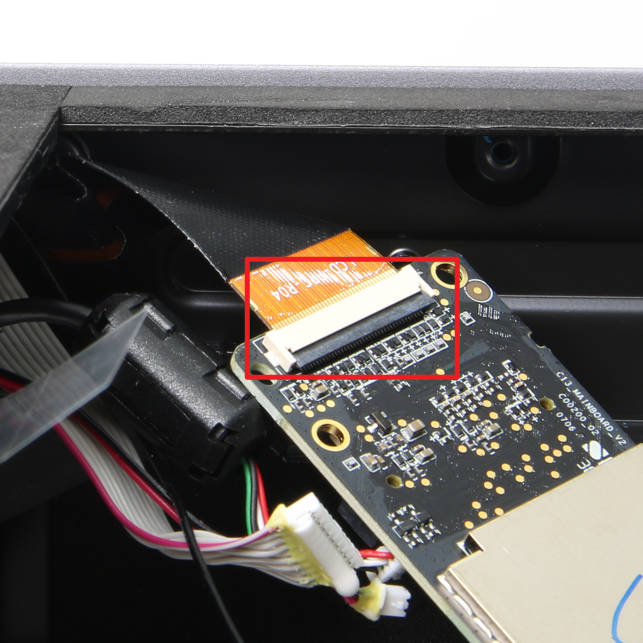

- Como se ve en la Fig. 2-1-1, conectá el cable de la pantalla al conector de la placa AP y trabalo.
- En la Fig. 2-1-2, alineá las ranuras de instalación debajo de la placa AP con los salientes del travesaño e instalá la placa.
- Ajustá los 4 tornillos B (Fig. 2-1-3).
- Como muestran las Fig. 2-1-4 y 2-1-5, conectá el cable USB y ajustá el cable de tierra y la hebilla del cable USB con 1 tornillo B.

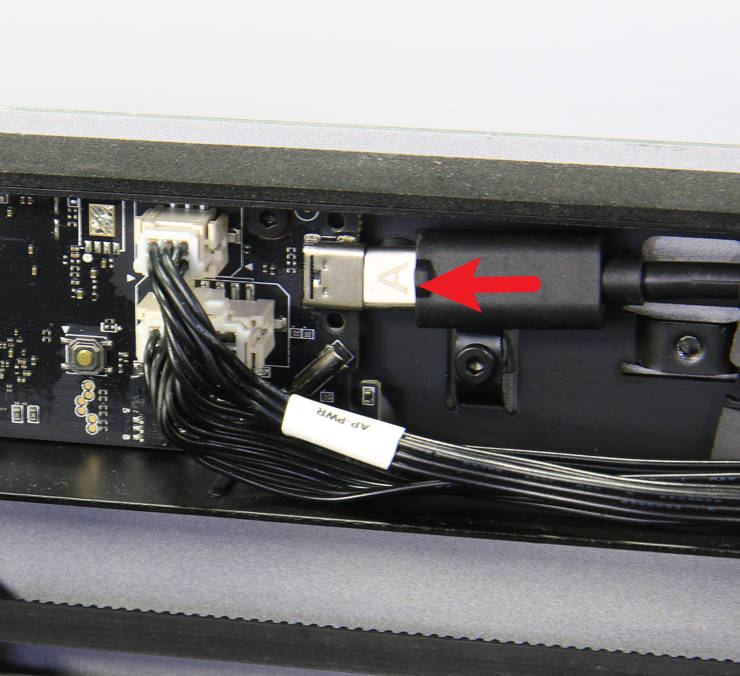

- ¡Importante! Al conectar el cable USB, fijate que la letra A del cable esté mirando hacia vos.
- Conectá los 5 cables (Fig. 2-1-6). Se recomienda reforzar con silicona blanca los conectores de la cámara, el LED y la placa de botones.
Paso 2: Instalar la placa de interfaz de red
- Como se ve en la Fig. 2-2-1, alineá las ranuras con los pines mirando hacia afuera e insertá la placa de interfaz de red en su lugar.
- Presioná la placa con la mano y ajustá los 2 tornillos A (Fig. 2-2-2).
- Conectá la antena WIFI y el cable de la placa de interfaz de red. Poné un poco de silicona blanca en el conector de la antena para reforzarlo (Fig. 2-2-3).
- Colocá la lámina de blindaje de la placa evitando los dos interruptores de red y cerrá la tapa (Fig. 2-2-4).
Verificar el funcionamiento
- Encendé la impresora y confirmá que la pantalla funcione bien y que el LED del logo en el cabezal parpadee al arrancar.
- Probá el botón de suspensión: al apretarlo, la pantalla debería apagarse y prenderse correctamente.
- Navegá por la pantalla y tocá el ícono del LED para confirmar que la luz de la cabina se prenda y se apague.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
