Esta es una guía para reemplazar el cable de señal de la cama caliente de la nueva versión en la X1.
¿Qué es el cable de señal de la cama caliente?

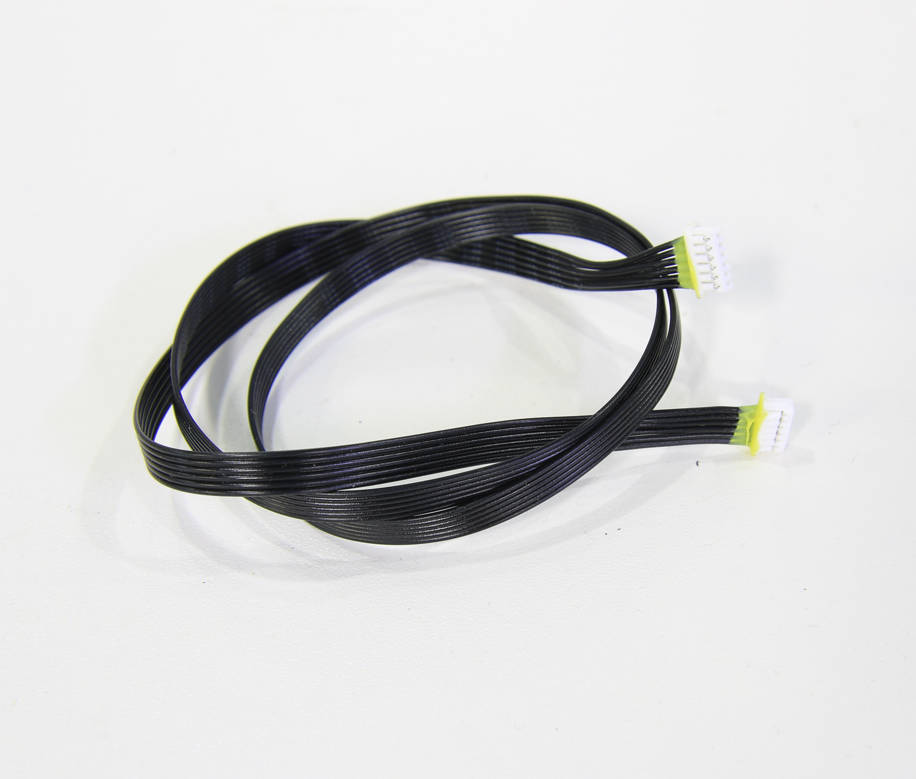

El cable de señal de la cama caliente es un cable de 6 pines que conecta la cama caliente con la placa MC.
Cuándo usarlo
- La temperatura de la cama caliente es anormal y ya se comprobó que los conectores están bien.
- Se pierde la temperatura de la cama caliente durante el movimiento de la misma o durante la impresión.
- Hay daños visibles en el cable o en el conector.
- Después de la confirmación del equipo de postventa, se determina que es necesario reemplazar el cable de señal.
Herramientas y materiales necesarios
- Nuevo cable de señal de la cama caliente (6 pines)
- Llave Allen H1.5 / H2.0
- Pinzas
- Secador de pelo
- 3 tornillos de fijación del deslizador del eje Z (si los guardaste después del desembalaje)
- Cinta y pegamento necesarios

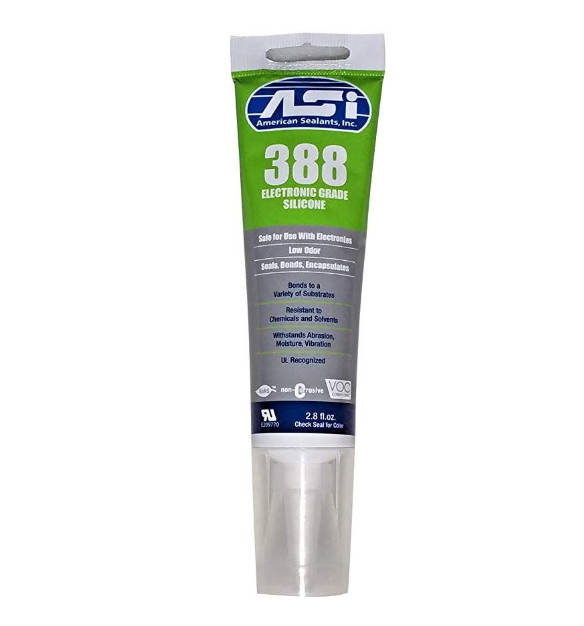

Pegamento de silicona, solo como referencia.
Advertencia de seguridad y estado de la máquina antes de empezar
Antes de arrancar con el proceso de esta guía, asegurate de que la máquina esté apagada.
Guía de operación
Paso 1 - Ajustar la posición de la cama caliente

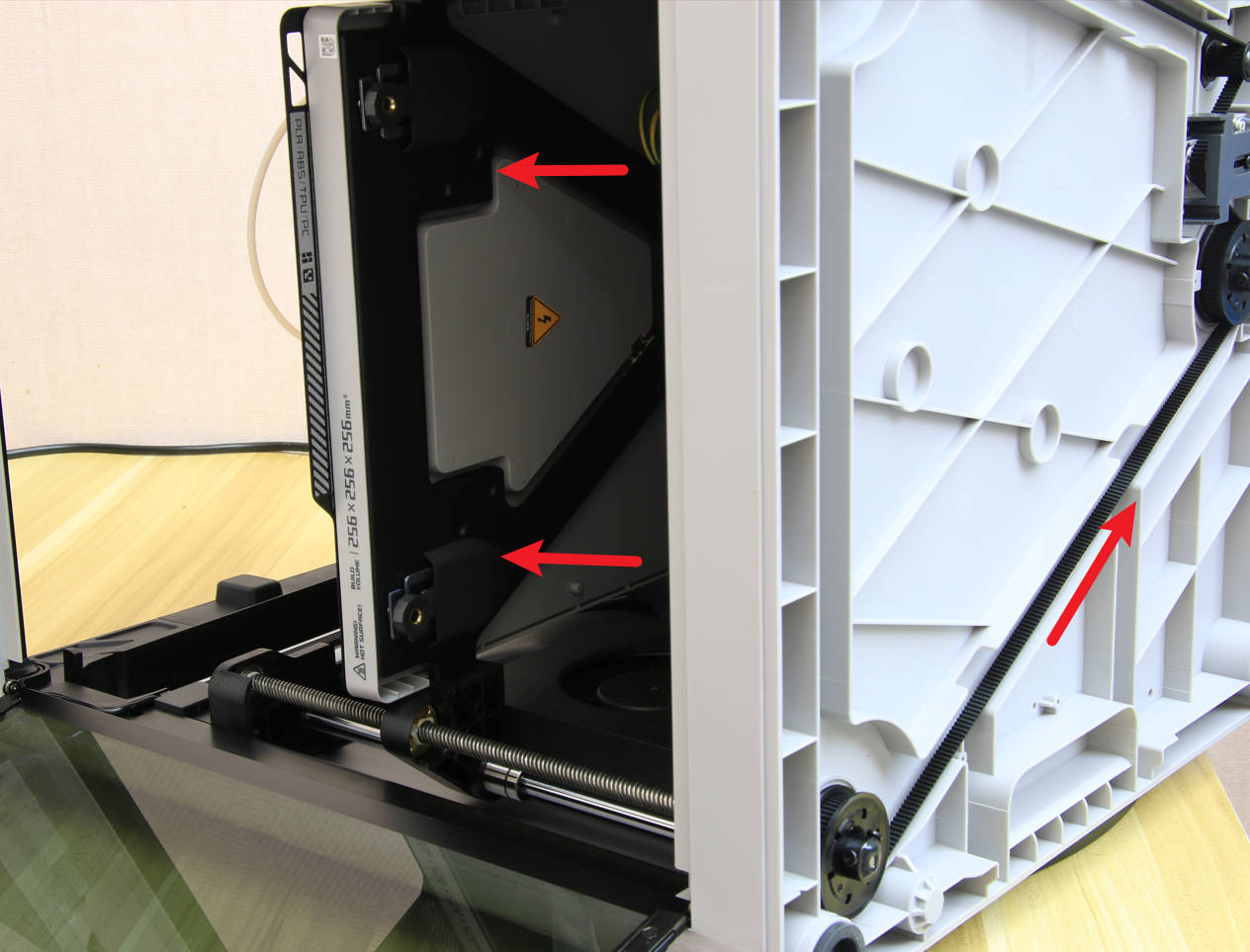

Con la impresora prendida, controlá el movimiento de la cama caliente a través de la pantalla y ubicala a unos 2/3 de su altura total. Después apagá la impresora, desconectá el cable de alimentación y sacá la tapa superior de vidrio. También podés acostar la impresora de costado mientras está apagada y tirar de la correa del eje Z para subir la cama caliente hasta esos 2/3 de altura.
Paso 2 - Sacar los tornillos de la tapa trasera

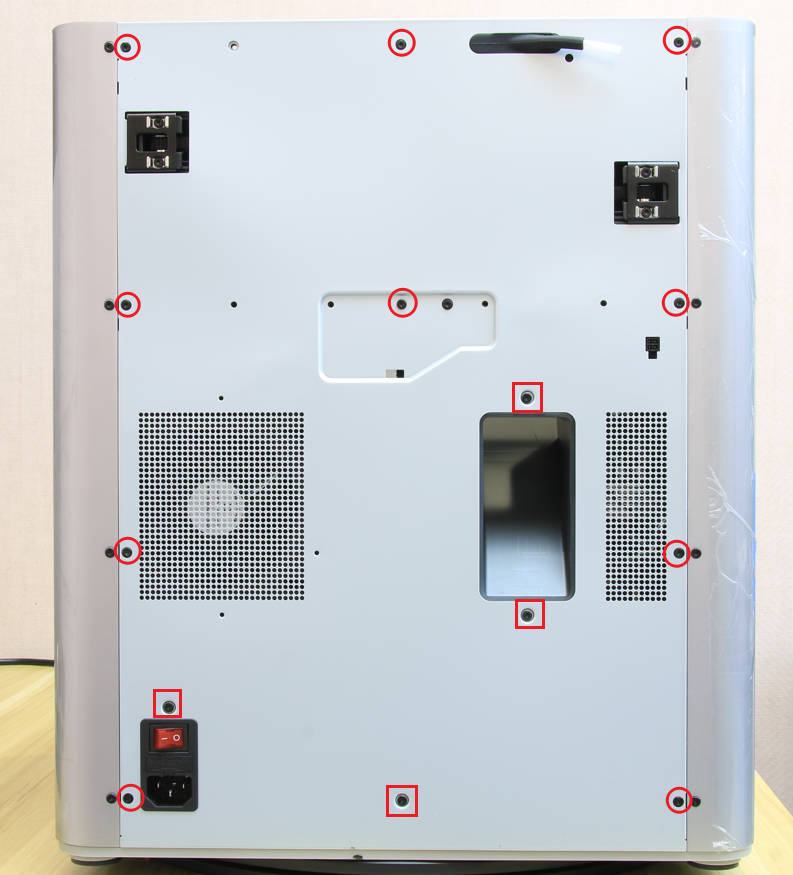

NOTA: Hay un montón de tornillos involucrados en este procedimiento. Etiquetalos y agrupalos en secciones separadas para evitar líos. Sacá los 10 tornillos y los 4 tornillos de la tapa trasera que se muestran en la imagen. Hay 2 tipos de tornillos, así que mantenelos separados y acordate de dónde va cada uno.
Paso 3 - Sacar el panel trasero

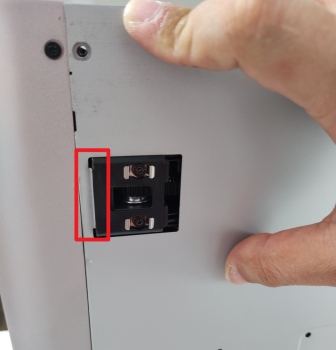

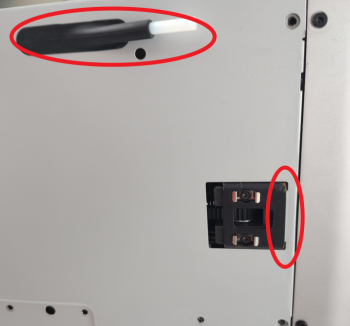

Para sacar la tapa trasera, es importante tirar primero del lado derecho para que el puerto de tensión de la correa derecha no estorbe. Empujá la salida del tubo PTFE hacia adentro para soltarla de la tapa.
Paso 4 - Sacar el conducto de descarte (excess chute)

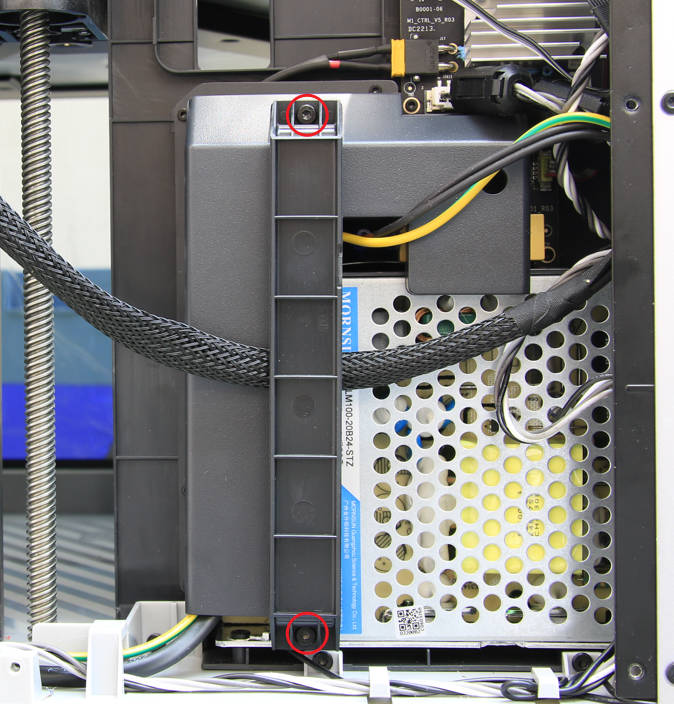

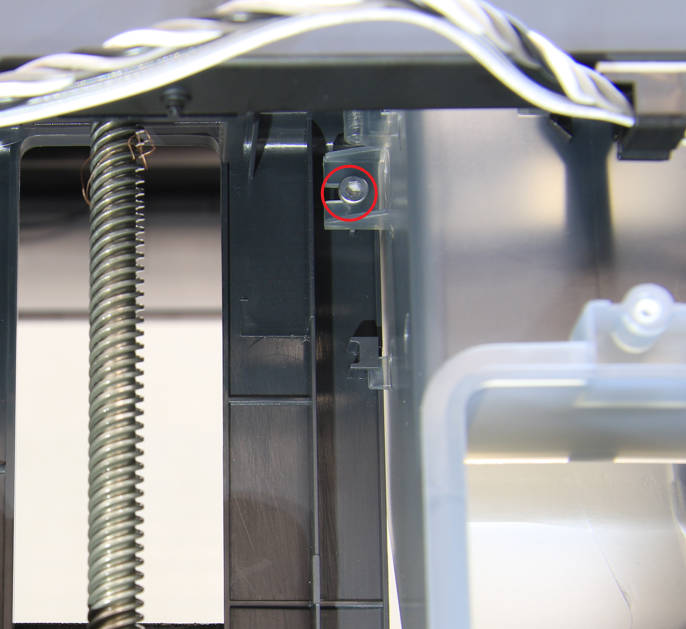

Como se muestra en la imagen de abajo, sacá 1 tornillo plateado con una llave Allen H2.0, sacá 2 tornillos negros con una llave Allen H1.5 y después retirá el conducto de descarte.
Paso 5 - Sacar la guía de cables

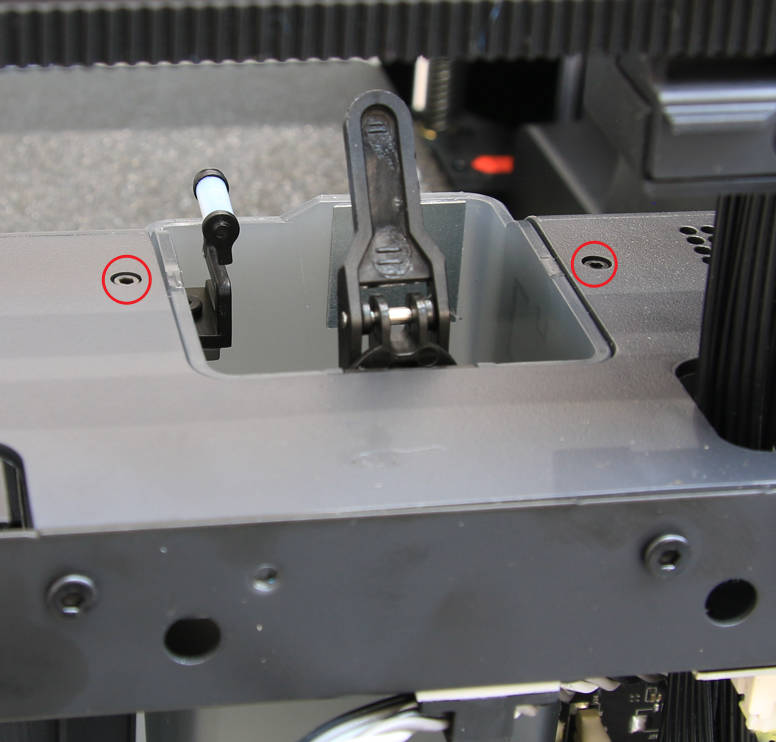

Sacá los 2 tornillos con una llave Allen H2.0 y después retirá la guía de cables.
Paso 6 - Desconectar el cable de señal de la cama caliente

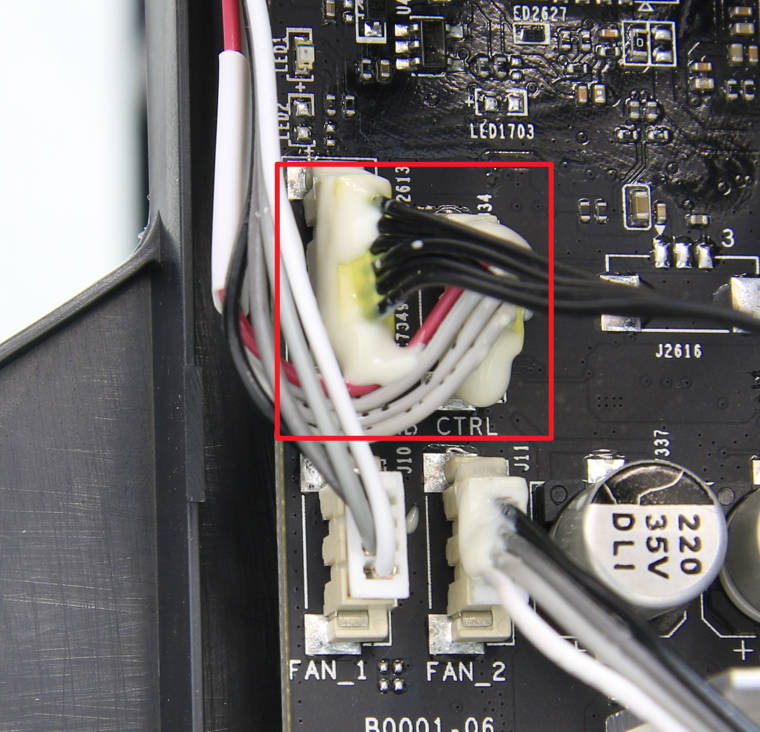

Se recomienda sacar un poco de pegamento de silicona del conector (usá pinzas o un secador de pelo para calentarlo, pero no uses una pistola de calor) y después desconectá el cable de señal de la cama caliente. Si los cables de conexión de MC-AC están pegados con silicona, podés desconectarlos juntos.
Paso 7 - Sacar el cable de señal de la malla para cables

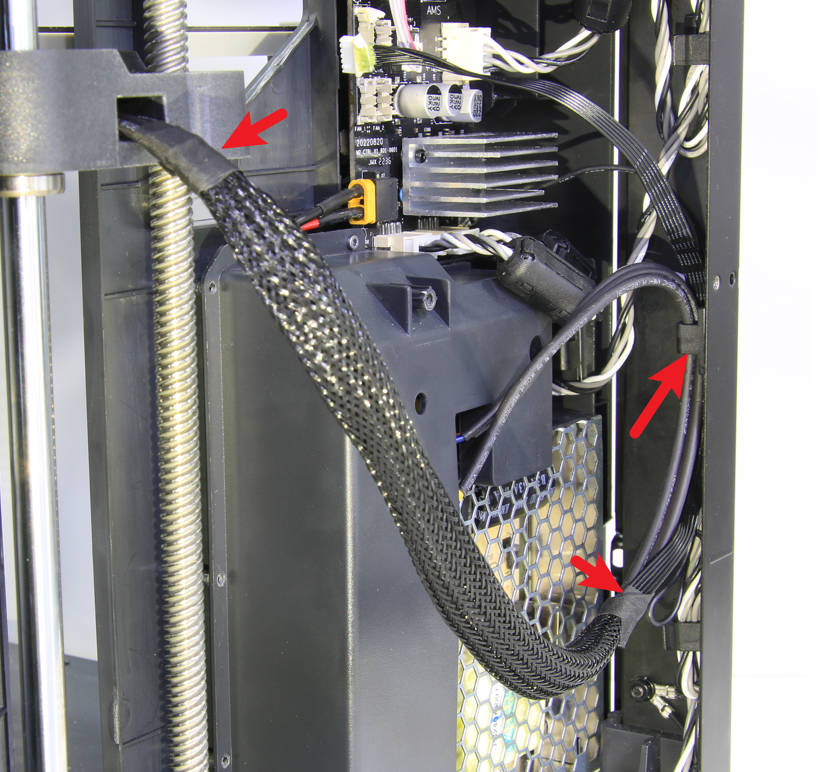

Con cuidado, despegá la cinta en ambos extremos de la malla y después tirá del cable de señal para sacarlo.
Paso 8 - Sacar la placa de sujeción
Desatornillá los 2 tornillos y retirá la placa de sujeción.
Paso 9 - Sacar la cama caliente
Usá la llave Allen H2.0 para aflojar con cuidado los seis tornillos que mantienen la cama caliente en su lugar y levantala de los deslizadores del eje Z. Después dala vuelta y apoyala en la base inferior.
Paso 10 - Sacar las tuercas de nivelación
Sacá las 3 tuercas de nivelación y las gomas, y retirá el tornillo de fijación del cable a tierra.
Paso 11 - Abrir el soporte de la cama caliente
Girá de izquierda a derecha para abrir el soporte de la cama caliente. Tené en cuenta que hay un cable de 2 pines conectado a la placa, no lo dañes.
Paso 12 - Sacar el cable de señal de la cama caliente
Limpiá el pegamento de silicona del conector del cable de señal de la cama caliente, desconectalo y después retirá el cable.
Paso 13 - Conectar el cable de señal de la cama caliente
Pasá el cable de señal de la cama caliente a través del agujero para cables en el soporte de la cama, conectalo al conector de la placa y reforzalo con pegamento de silicona.
Paso 14 - Colocar el soporte de la cama caliente
Colocá el soporte de la cama caliente y ajustá la posición.
Paso 15 - Instalar las tuercas de nivelación
Presioná el soporte de la cama para que se vean los espárragos, enroscá las 3 tuercas de nivelación una por una, tratando de que queden a la misma altura, y después asegurá el cable a tierra.
Paso 16 - Instalar la cama caliente
Instalá la cama caliente sobre los 3 deslizadores del eje Z, mové la cama lo más adelante posible y ajustá los 6 tornillos.
Paso 17 - Pasar los cables de la cama y asegurar la placa de sujeción
Acostá la impresora sobre su lado derecho, pasá el cable de señal de la cama caliente por el agujero del deslizador trasero, acomodá los cables y presionalos dentro de la ranura para cables del deslizador trasero. Después, instalá la placa de sujeción de cables y ajustá los 2 tornillos.
Paso 18 - Asegurar la malla para cables
Poné la impresora derecha, pasá el cable de señal de la cama a través de la malla y después poné cinta en ambos extremos de la malla para asegurarla.
Paso 19 - Conectar el cable de señal a la placa MC

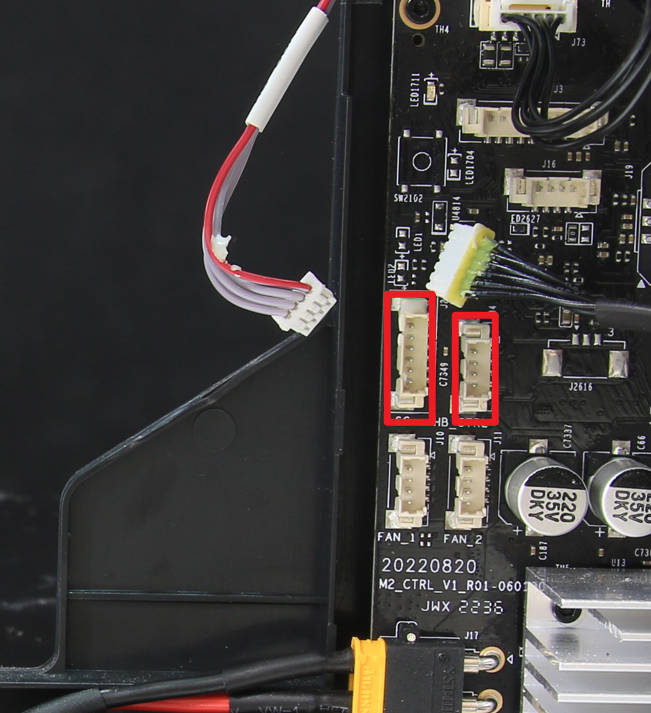

Conectá el cable de señal de la cama caliente al conector correspondiente en la placa MC, reforzá el conector con pegamento de silicona y después conectá el cable de conexión MC-AC.
Paso 20 - Instalar la guía de cables
Instalá la guía de cables en la cubierta de cables y ajustá los 2 tornillos con una llave Allen H2.0.
Paso 21 - Instalar el conducto de descarte (excess chute)
Instalá el conducto de descarte en la impresora, fijándote que las trabas de límite en ambos lados del conducto encajen en su lugar, pero no presiones el cable. Ajustá los 2 tornillos negros en la parte superior y el tornillo plateado en el lado izquierdo.
Paso 22 - Instalar la tapa trasera
Pasá el tubo PTFE a través del soporte del tubo. A continuación, instalá primero el puerto de tensión de la correa derecha y después el izquierdo para colocar la tapa trasera.
Paso 23 - Instalar los 10+4 tornillos
Instalá los 10 + 4 tornillos (mirá la imagen).
Cómo verificar que todo esté bien
Conectá el cable de alimentación y prendé la impresora.
Corré un Device self-test (autodiagnóstico del dispositivo) como se muestra abajo. Si no aparecen errores, el reemplazo fue exitoso.
Si llegás a tener algún problema, primero volvé sobre tus pasos y revisá todas las conexiones para intentar de nuevo. Si los problemas siguen, contactate con el equipo de servicio para que te den una mano.
