En esta guía te vamos a explicar paso a paso cómo cambiar el motor del eje Z de tu impresora Bambu Lab. Es un procedimiento detallado que requiere paciencia, así que fijate bien en las instrucciones y tomate tu tiempo para que todo quede bárbaro. Asegurate de tener las herramientas a mano antes de arrancar.
Qué es el motor Z

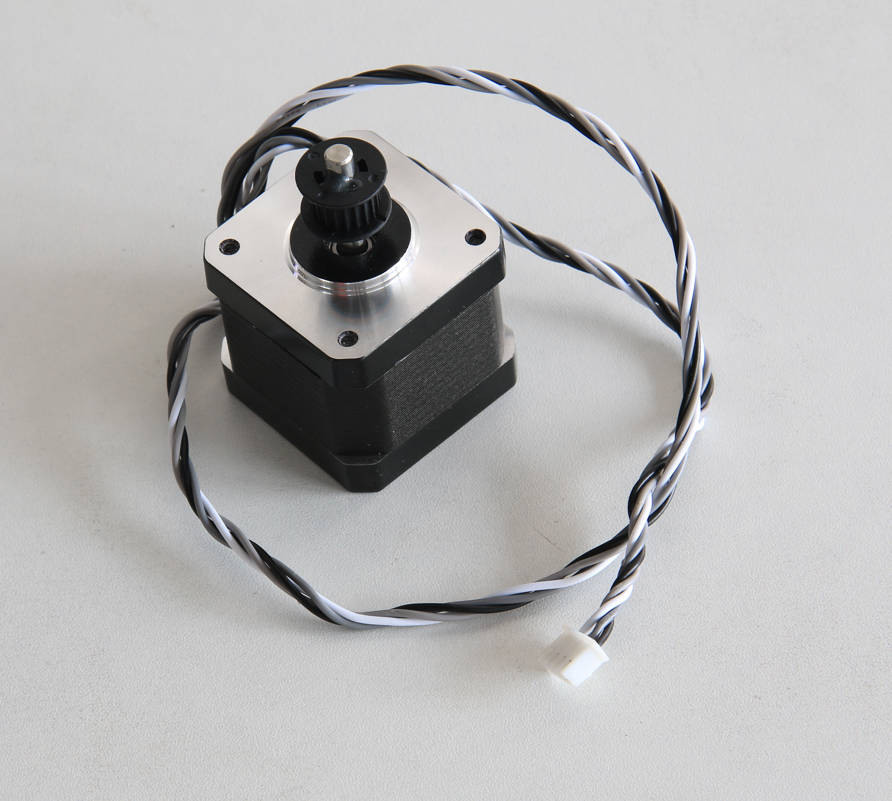

El motor Z es un motor stepper que viene con un cable y una rueda de tracción incorporada. Su función es mover la cama caliente hacia arriba y hacia abajo a través de la correa dentada del eje Z.
Cuándo hacerlo
- Si el motor Z se quemó y dejó de funcionar.
- Si el equipo de soporte técnico confirmó una falla en el motor después de analizar los logs.
Herramientas y materiales necesarios
- Motor Z nuevo
- Llave Allen H2.0
Advertencia de seguridad y estado de la máquina antes de empezar
- Apagá la impresora y desconectá el cable de alimentación.
- Es fundamental limpiar cualquier objeto extraño de la base de la máquina para asegurar que la cama caliente pueda bajar hasta el fondo de forma pareja.
- Tenés que sacar la tapa de vidrio superior y la pantalla LCD antes de poner la impresora patas arriba.
Guía operativa
Paso 1 - Limpiar la base inferior

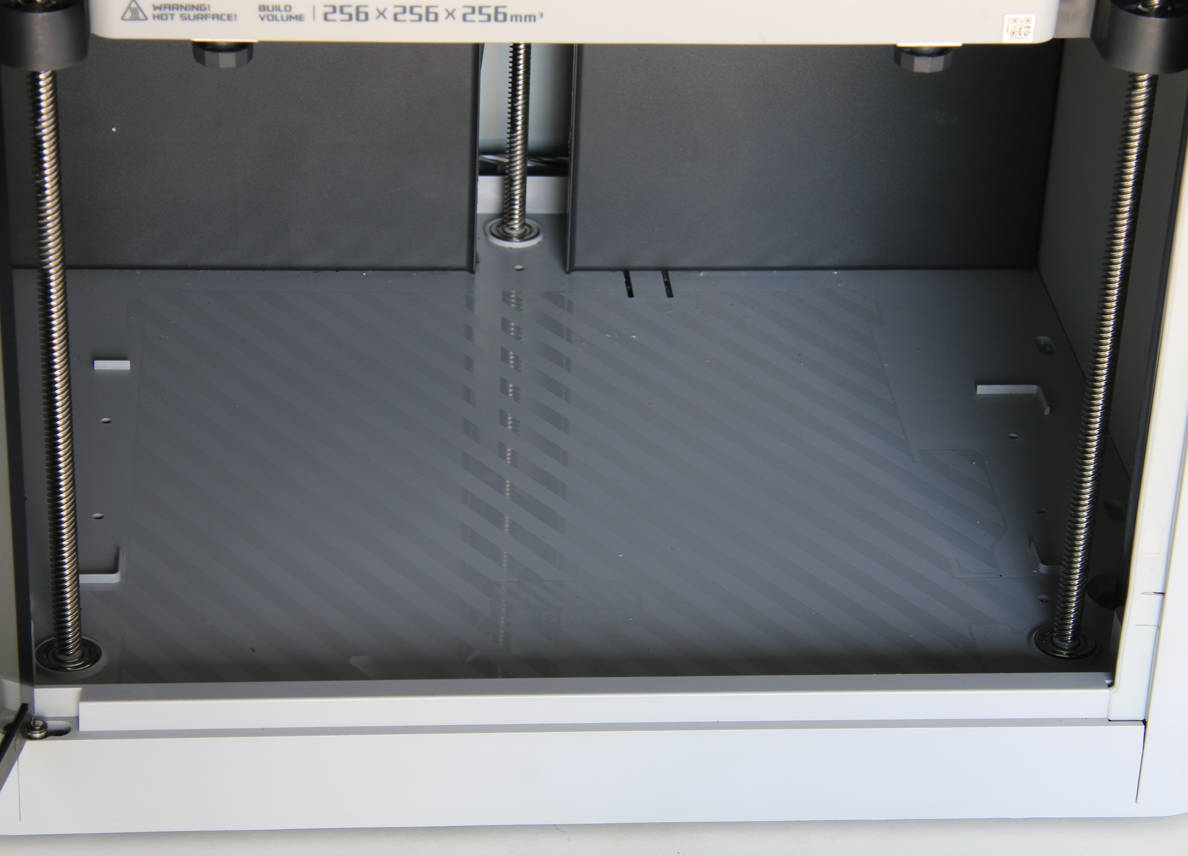

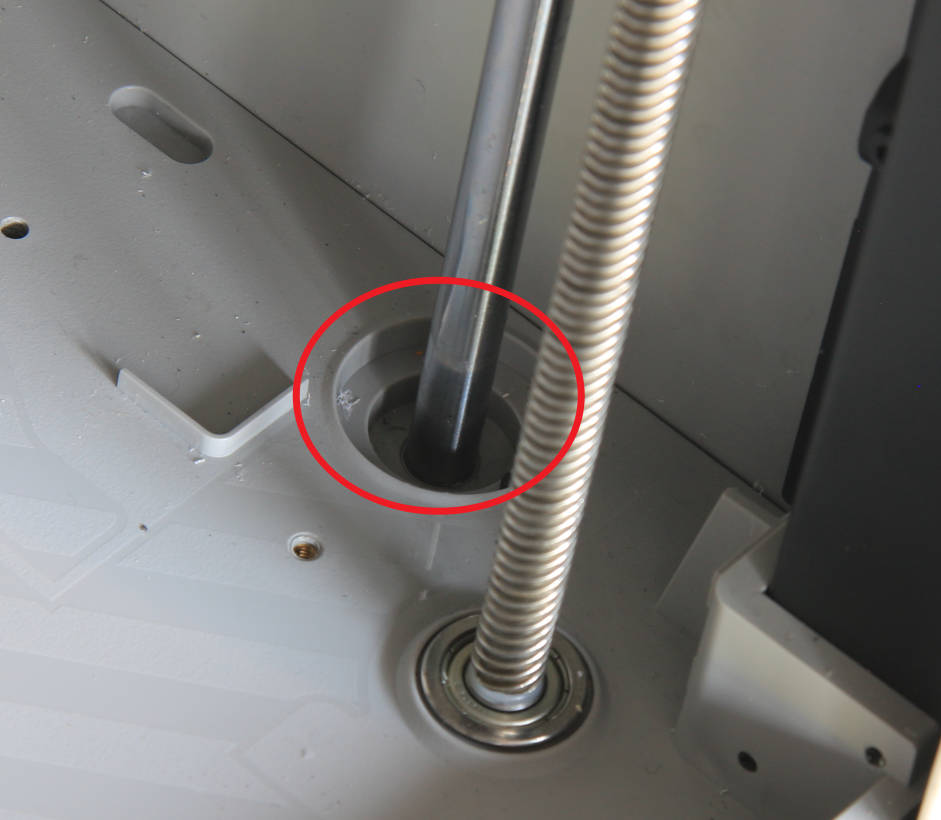

Limpiá cualquier cosa que haya en la base, especialmente los restos de filamento en las varillas pulidas, y después sacá la tapa de vidrio superior.
Paso 2 - Bajar la cama caliente hasta el fondo y bloquear los deslizadores
Hay dos formas de hacerlo, dependiendo de si el motor todavía anda o no.
Caso 1: El motor todavía funciona

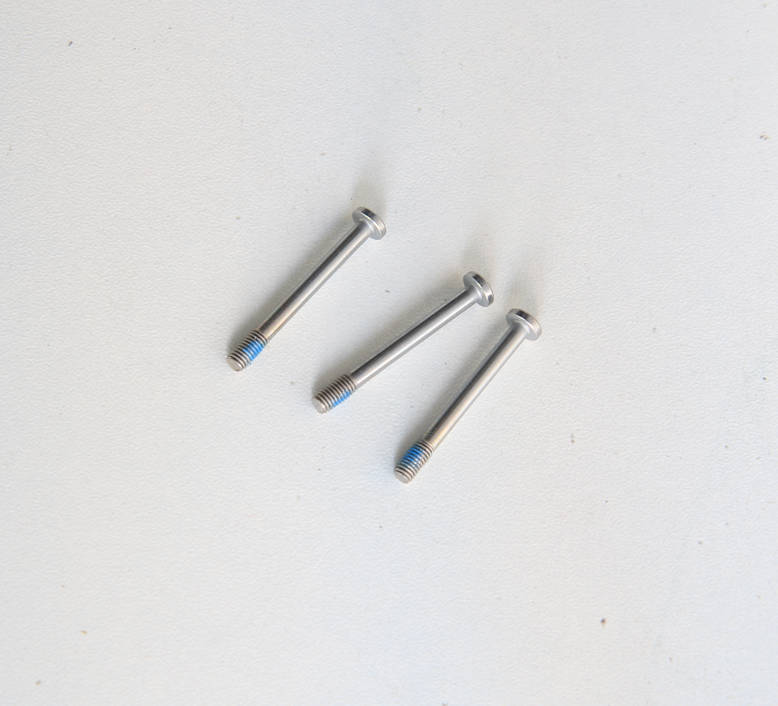

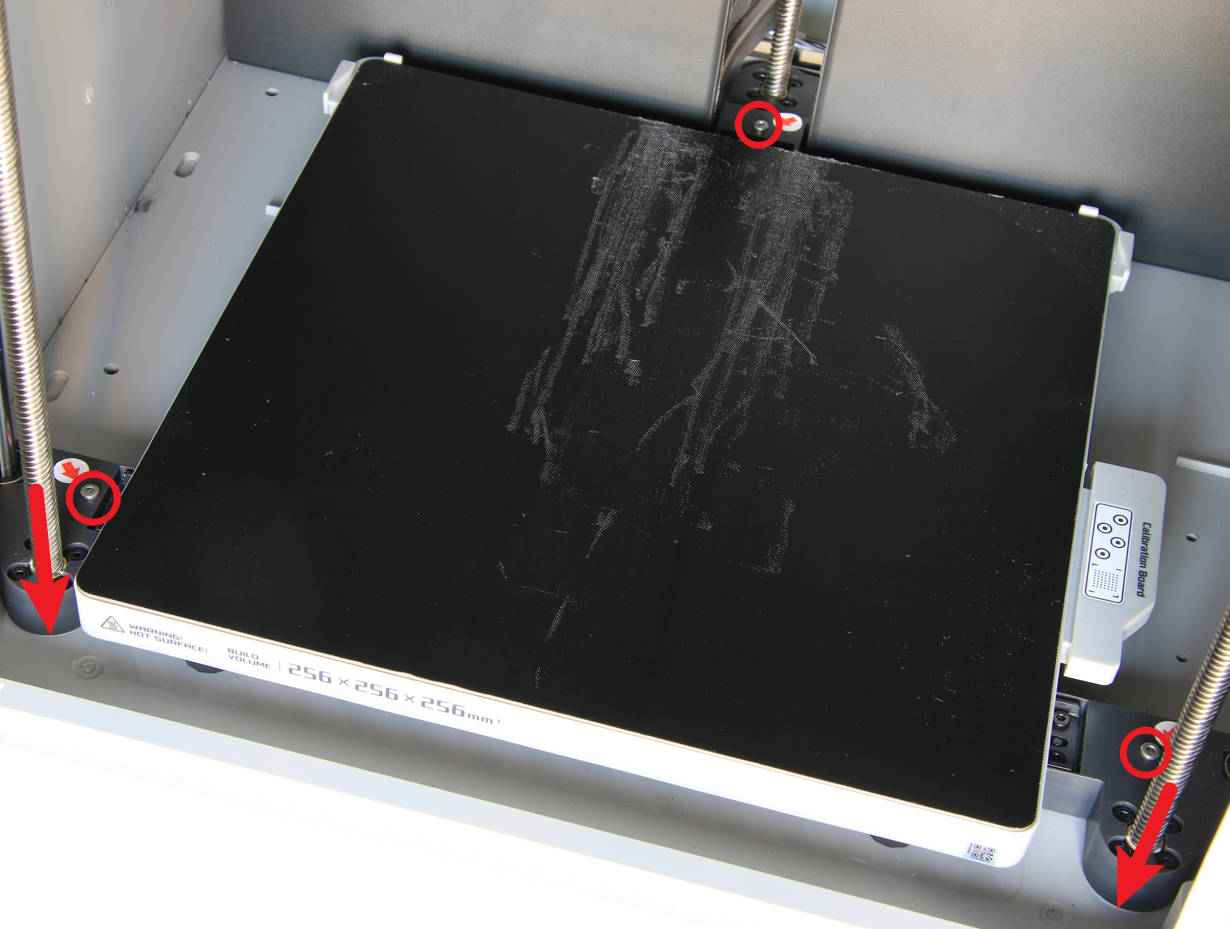

Usando la pantalla, bajá la cama caliente hasta el fondo y bloqueá los 3 deslizadores con 3 tornillos (como cuando la sacaste de la caja por primera vez). Después apagá la impresora y desenchufala.
Caso 2: El motor Z está totalmente muerto

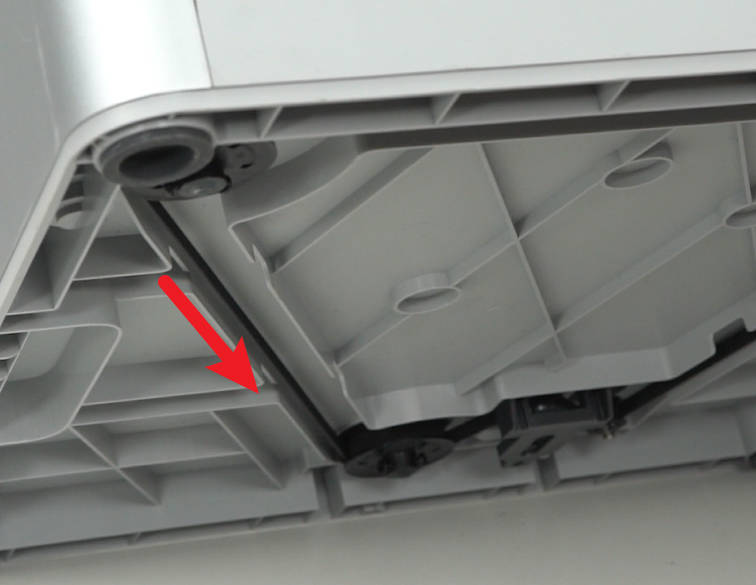

Apagá la impresora y desenchufala. Incliná la impresora y mové manualmente la correa del eje Z para bajar la cama caliente hasta el fondo, y después bloqueá los 3 deslizadores con los 3 tornillos.
Paso 3 - Sacar los tornillos

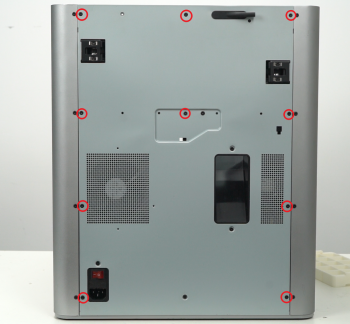

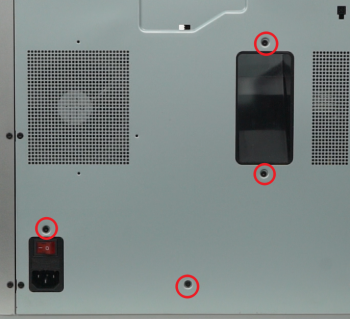

NOTA: En este proceso se usan muchísimos tornillos. Por favor, etiquetalos y separalos por grupos para no hacer lío después. Sacá los tornillos de la tapa trasera como se ve en las fotos (10 tornillos en la primera y 4 en la segunda). Ojo que hay 2 tipos de tornillos diferentes; mantenelos separados para saber cuáles van en cada lugar cuando vuelvas a armar todo.
Paso 4 - Sacar la tapa trasera

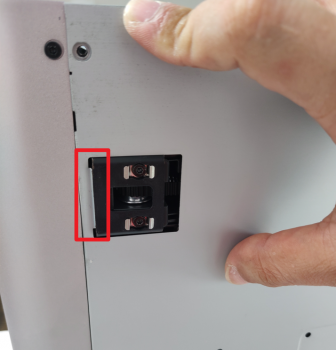

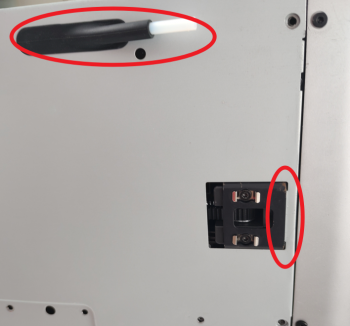

Retirá la tapa trasera desbloqueando primero el puerto de tensión de la correa del lado izquierdo y después el del derecho para que no se trabe.
Paso 5 - Desconectar el cable del motor

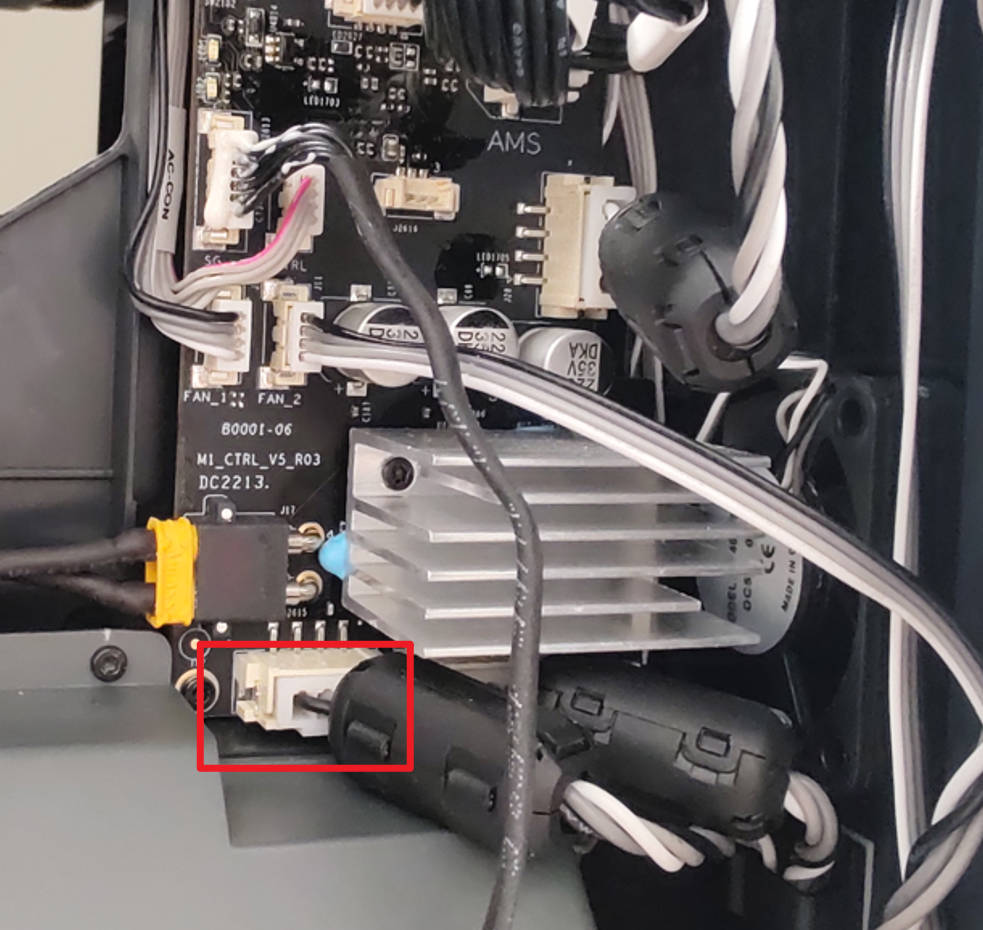

Ubicá la placa MC, desconectá el cable del motor Z que está en la parte inferior de la placa y sacá el anillo de ferrita cilíndrico.
Paso 6 - Sacar el anillo de ferrita cuadrado

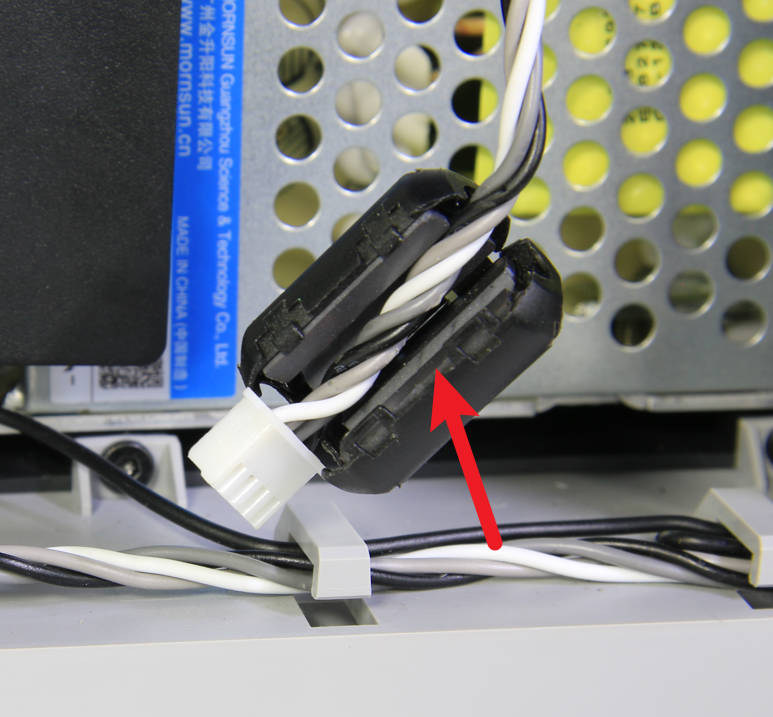

Girá el cierre del anillo de ferrita cuadrado hacia afuera, destrabalo y sacalo.
Paso 7 - Liberar los cables del motor
Desenganchá el cable del motor de las hebillas y de los agujeros por donde pasa.
Paso 8 - Sacar la pantalla LCD
Incliná la pantalla hacia arriba y presioná por abajo con un poco de fuerza para soltar la traba; después empujá hacia la derecha para destrabar la pantalla LCD de alta resolución. Presioná ambos lados del conector FPC para desconectarlo y retirá la pantalla.
Paso 9 - Poner la impresora patas arriba
Da vuelta la impresora con cuidado para que la base quede mirando hacia arriba.
Paso 10 - Soltar la polea tensora
Soltá el resorte de torsión y aflojá el tornillo de ajuste negro con una llave Allen H2.0 para que la correa quede floja.
Paso 11 - Sacar el motor Z
Sacá los 4 tornillos. El torque de estos tornillos es alto, así que te recomendamos usar una llave Allen de buena calidad para no falsear la cabeza. Cuando estés sacando el último tornillo, agarrá el motor con la mano para que no se caiga.
Paso 12 - Instalar el motor Z
Colocá el motor Z nuevo en su lugar. Podés fijarte la orientación correcta mirando cómo estaba el cable en el paso 11. Ajustá los 4 tornillos de forma cruzada (en diagonal).
Paso 13 - Tensar el resorte y bloquear el tensor
Acomodá el resorte para que quede tenso y ajustá el tornillo negro con la llave Allen H2.0.
Paso 14 - Sacar los tornillos de los deslizadores y chequear el movimiento
Poné la impresora derecha de nuevo y sacá los tornillos de bloqueo de los 3 deslizadores. Después, incliná la impresora y mové la correa del eje Z de un lado a otro para confirmar que la cama caliente suba y baje bien.
Paso 15 - Instalar la pantalla LCD
Tirá del cable FPC hacia afuera y conectalo en el puerto de atrás de la pantalla LCD presionando ambos lados del conector. Meté el excedente de cable dentro de la impresora, encajá la pantalla en las 4 ranuras y empujá suavemente hacia la izquierda hasta que escuches el clic.
Paso 16 - Pasar el cable del motor
Pasá el cable del motor por los dos agujeros y las dos hebillas de la base, y sujetalo a la hebilla lateral como estaba antes de desarmar.
Paso 17 - Instalar el anillo de ferrita cilíndrico y conectar el cable
Poné el anillo de ferrita cilíndrico en el cable del motor y conectalo a la placa MC. Revisá bien que la conexión haya quedado firme.
Paso 18 - Instalar el anillo de ferrita cuadrado
Instalá el anillo de ferrita cuadrado y acomodá bien los cables.
Cómo verificar que todo quedó bien
Una vez que termines de armar todo, encendé la impresora y hacé una calibración completa. Si la cama caliente se mueve sin ruidos raros y llega a las posiciones correctas, ¡listo, quedó bárbaro!
