La tensión correcta de las correas es fundamental para un sistema de movimiento CoreXY. Una correa floja puede causar un montón de problemas en la impresión 3D, como círculos que parecen óvalos u otros problemas dimensionales en las piezas impresas.
La correa y el gantry forman un sistema de masa-resorte, donde la correa es el resorte (k) y el gantry es la masa (m). La frecuencia natural del sistema es f=sqrt(k/m). Tener una correa floja reduce la k y la f, lo que a su vez afecta la compensación de vibraciones.
La X1 monitorea la tensión de las correas a través de esta ecuación f=sqrt(k/m). Durante la calibración, los motores van a generar vibraciones a varias frecuencias y van a buscar la resonancia, que ocurre cuando la frecuencia de entrada es igual a la frecuencia natural. A esta operación la llamamos barrido de frecuencia, y genera bastante ruido con un tono ascendente.
Cuando la X1 detecta que la frecuencia natural cambió, es momento de tensar la correa. Es un proceso semiautomático y se puede hacer con una operación simple.
Modelos de impresoras aplicables
- Serie X1
- Serie P1
Pasos para el tensado de correas
IMPORTANTE: Apagá la impresora primero.

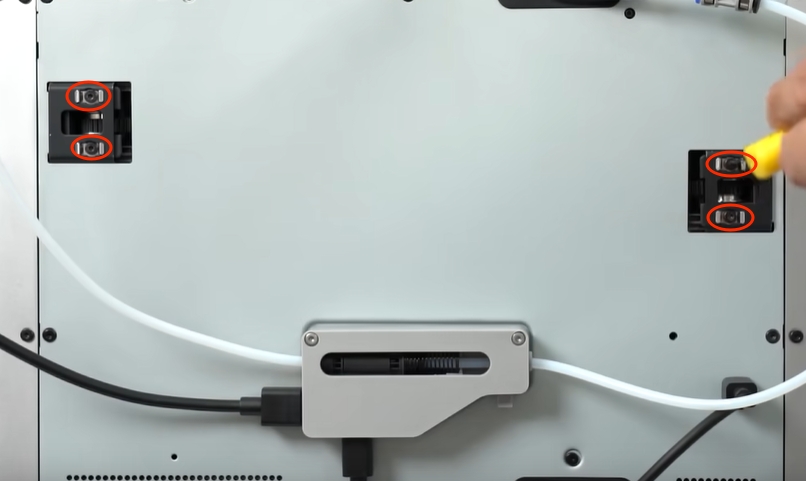

Aflojá los 4 tornillos del tensor de la correa (pero NO los saques), después mové suavemente el toolhead de adelante hacia atrás varias veces, y finalmente movelo hasta el fondo de la impresora. Después, ajustá los 4 tornillos de nuevo. El sistema de resortes en el tensor va a tensar la correa con la tensión correcta.
IMPORTANTE: NO ajustes de más los tornillos de tensado. Hacer eso puede causar daños y no va a dar mejores resultados. Simplemente ajustá ambos tornillos como cualquier otro tornillo y no te pases con el torque.
Limpieza de las barras de carbono
Como mantener las barras de carbono limpias también es esencial para obtener resultados de impresión de alta calidad, y la limpieza de las barras de carbono también puede tener un efecto en la tensión de la correa y el movimiento general del toolhead, es una gran idea realizar la limpieza de las barras de carbono al mismo tiempo que el tensado de correas.
Antes de ajustar los tornillos de tensado, por favor mové también el eje Y hacia adelante y hacia atrás como se muestra abajo. Esto asegura que las correas estén tensadas de manera uniforme.
También podés aprender más sobre los pasos en la Wiki: "Cómo limpiar las barras de carbono para impresoras Bambu Lab".
Calibración
Como tanto la limpieza de las barras de carbono como el tensado de las correas pueden cambiar las características de resonancia del toolhead de la impresora, la impresora se debería recalibrar después para ajustarse al nuevo comportamiento.

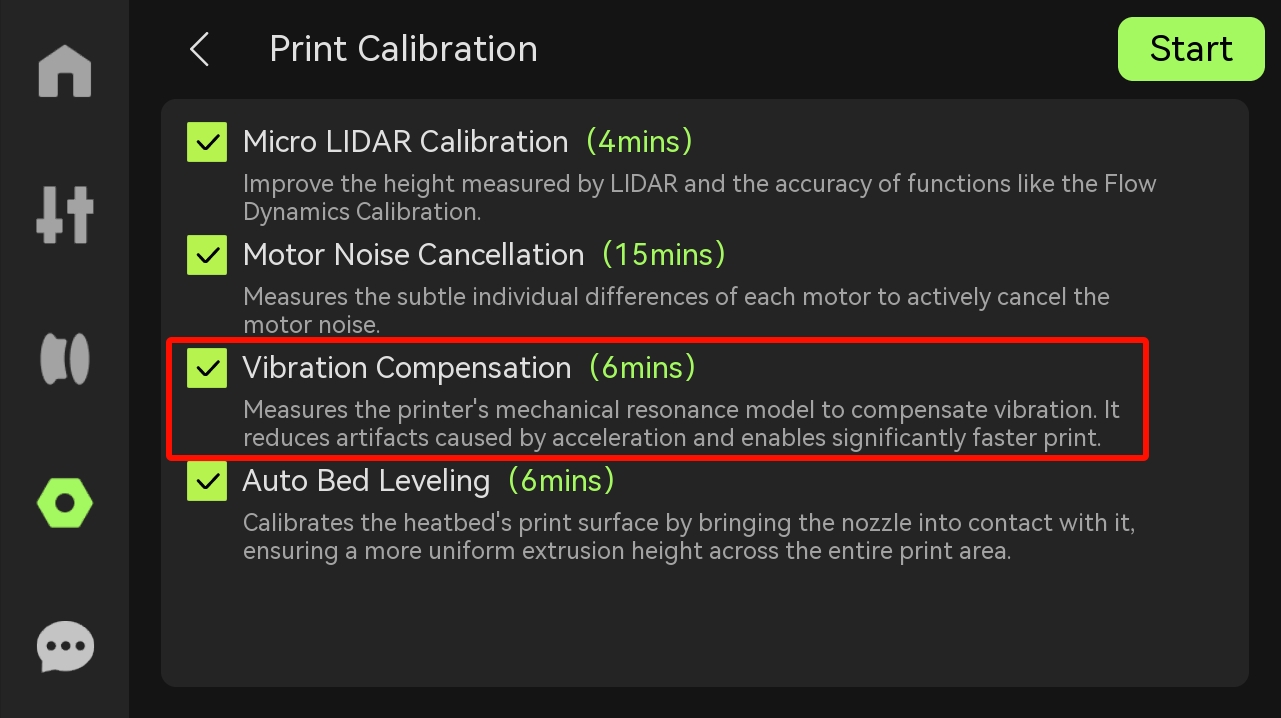

La impresora de la serie X1 se puede calibrar directamente desde la pantalla.

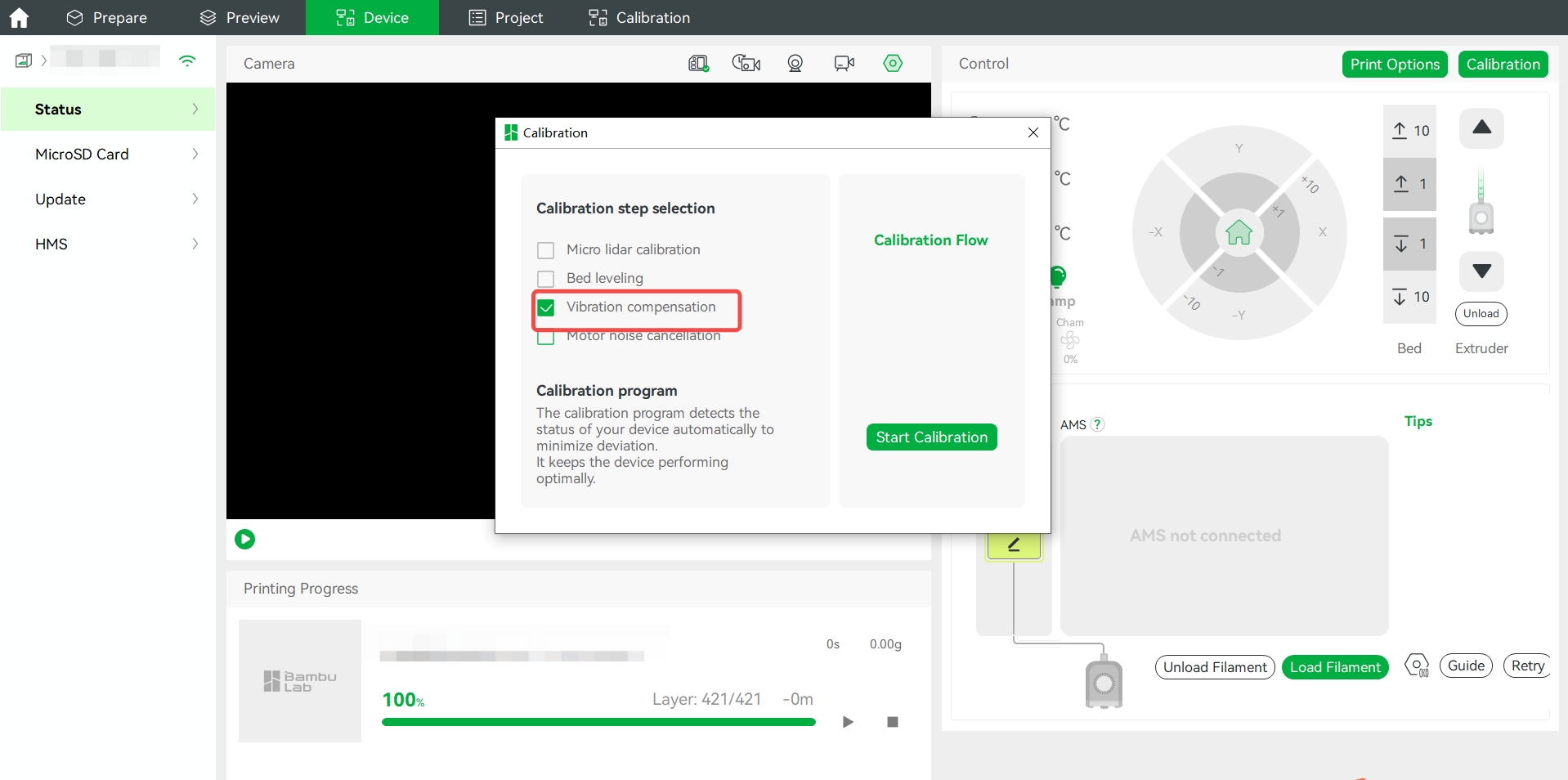

Los dispositivos de la serie P1 y de la serie X1 se pueden calibrar usando Bambu Studio.
Notas finales
Esperamos que la guía detallada provista te haya sido útil e informativa.
Si esta guía no resuelve tu problema, por favor mandá un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés alguna sugerencia o feedback sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
