En esta guía te vamos a explicar paso a paso cómo reemplazar el nuevo set de placas TH V9 en el cabezal de tu impresora Serie X1. Es un proceso detallado, pero si seguís estas instrucciones con cuidado, vas a ver que el equipo te queda funcionando bárbaro de nuevo.
¿Qué es el Set de Placas TH V9?

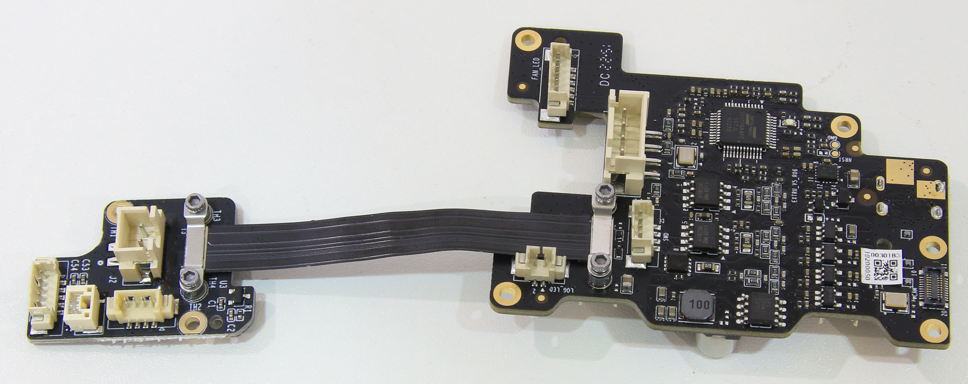

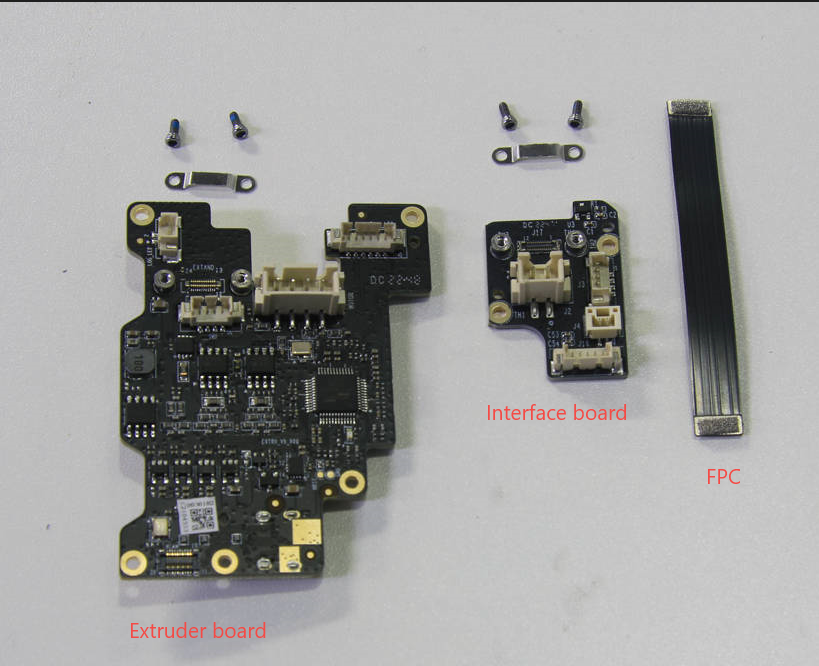

La nueva versión del Set de Placas TH V9 para la X1 Carbon y X1 (no es compatible con la X1E) incluye la placa del extruder, la Placa de Interfaz del extruder V9 y el Cable FPC de la Placa TH V9. Estos componentes se pueden cambiar por separado según qué parte esté dañada.
Si ves que la placa de circuito de tu cabezal es distinta a la que mostramos acá, puede ser porque tenés la versión vieja (V8). Si esa falla, podés reemplazarla directamente por este set versión V9.
¿Cuándo usarlo?
- Cuando los conectores o componentes están dañados.
- Si se detectaron problemas a través del análisis de los LOGs de la impresora.
Herramientas y materiales necesarios
- Llave Allen H1.5.
- Placa(s) de cabezal de Bambu Lab.

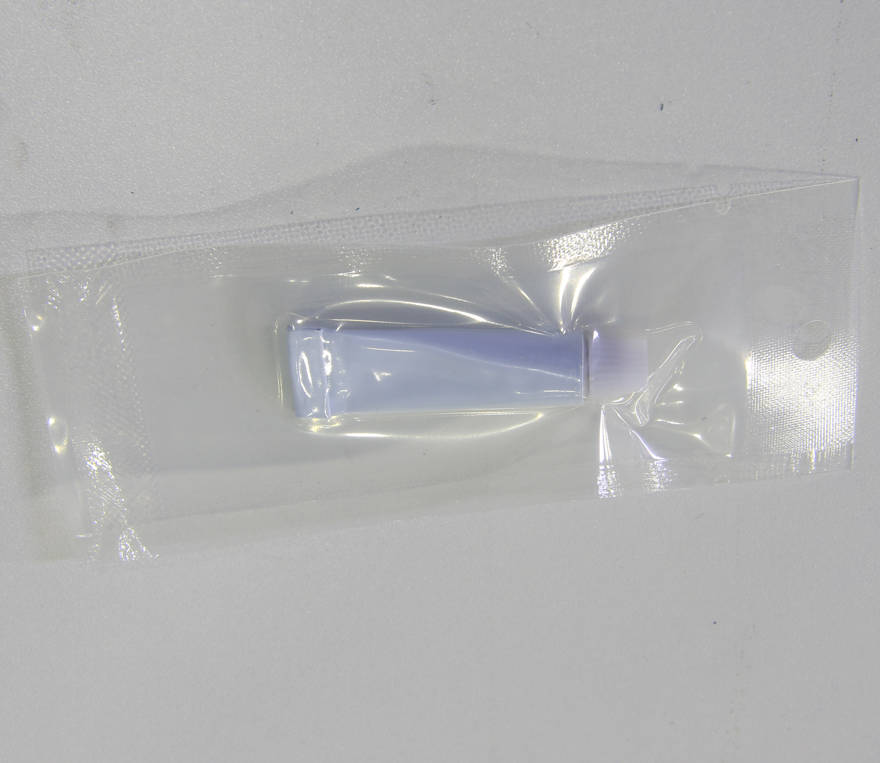

- Pegamento de silicona.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento en la electrónica o los cables del cabezal. Dejarla prendida mientras metés mano puede causar un cortocircuito, lo que te va a traer más daños electrónicos y riesgos de seguridad.
Cuando hagas mantenimiento o intentes solucionar un problema, es posible que tengas que desarmar algunas partes, incluido el hotend. Esto deja expuestos cables y componentes que podrían entrar en contacto y hacer corto si la impresora sigue encendida.
Por eso, apagá la impresora y desenchufala de la corriente. Así evitás cualquier lío y te asegurás de trabajar de forma segura. Si tenés alguna duda con esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Diferencias entre las versiones

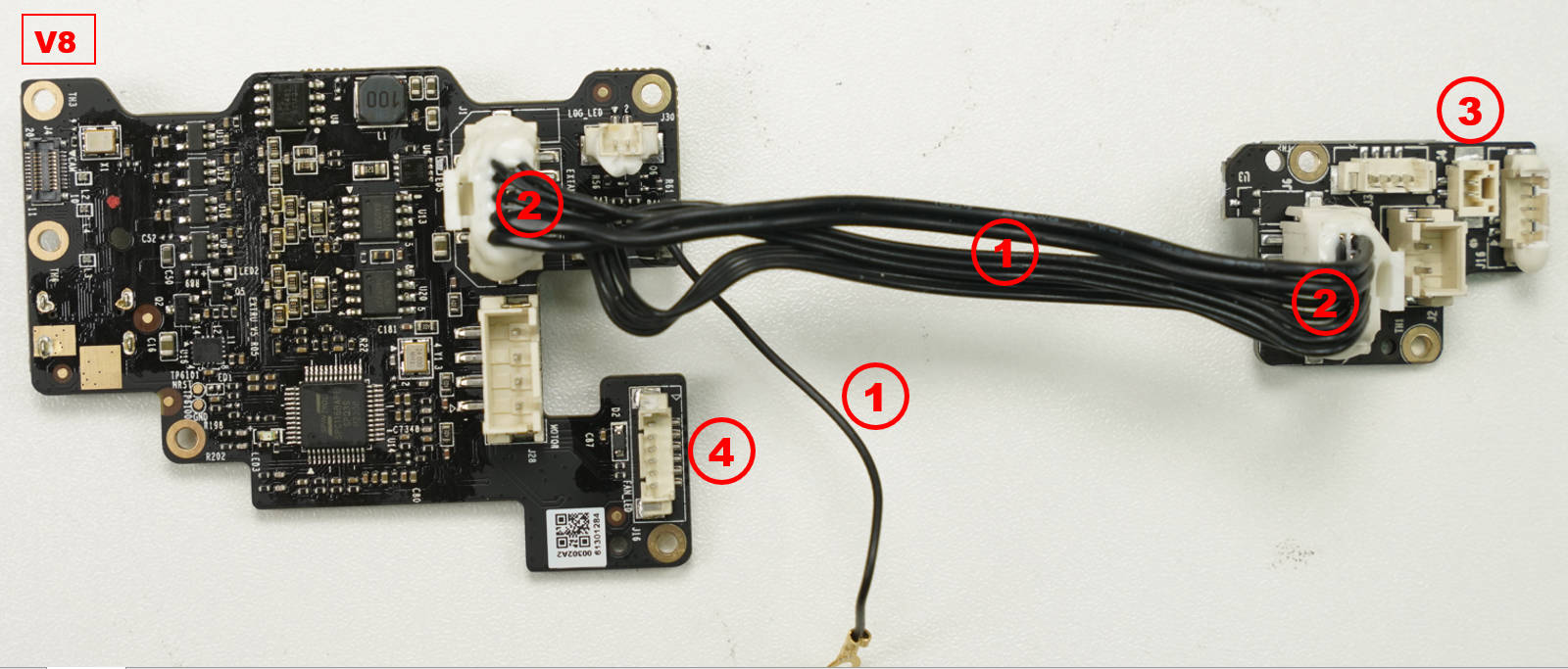

Acá te mostramos las diferencias principales del Set de Placas TH V9 respecto al anterior. En las fotos de la wiki original, la V8 es la vieja y la V9 es la nueva.

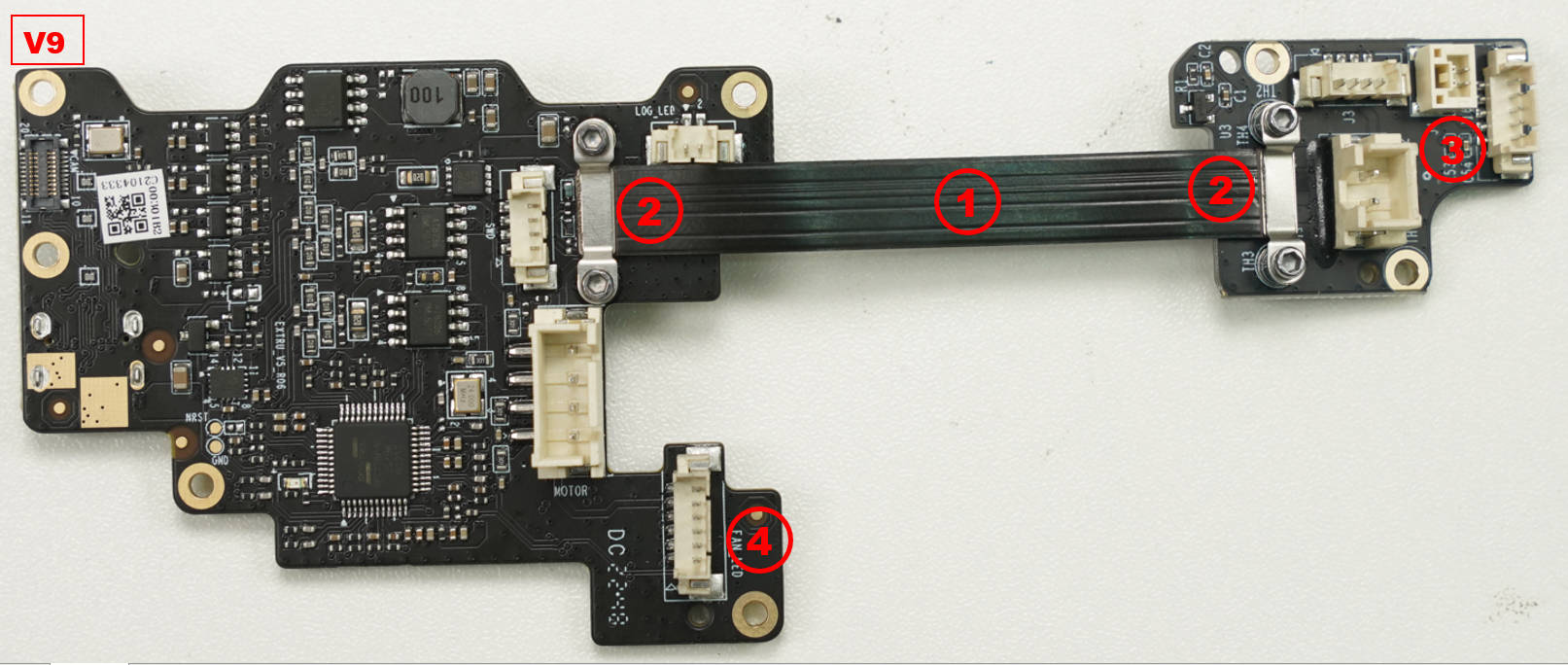

- Se combinaron el cable y el cable a tierra en un solo cable FPC.
- El método de refuerzo en las puntas del cable pasó de fijación con silicona a refuerzo con soporte (bracket).
- Cambió la dirección del conector NTC en la placa de interfaz.
- Cambió la dirección del conector que une la placa principal del extruder con la carcasa frontal.
Guía de operación
Nota: Antes de desconectar los cables, te recomendamos calentar un poquito el pegamento de silicona con un secador de pelo para no romper nada. También podés usar una pinza de depilar para sacar el pegamento. Cuando vuelvas a conectar todo, poné un poco de pegamento de silicona nuevo para que quede firme.
Al instalar el cable FPC, fijate bien para qué lado va. Si lo ponés al revés, los conectores BTB no van a coincidir. No lo fuerces porque podés romper los conectores.
Tips y trucos de operación:
Si te resulta difícil instalar el cable FPC y los tornillos chiquitos directamente en el cabezal, probá esto: apoyá las tres partes en una mesa y armalo ahí. Una vez que esté todo bien conectado, deslizá el cable FPC en el cabezal de derecha a izquierda.
- Apoyá las 2 placas del cabezal en la mesa o el banco de trabajo frente a vos.

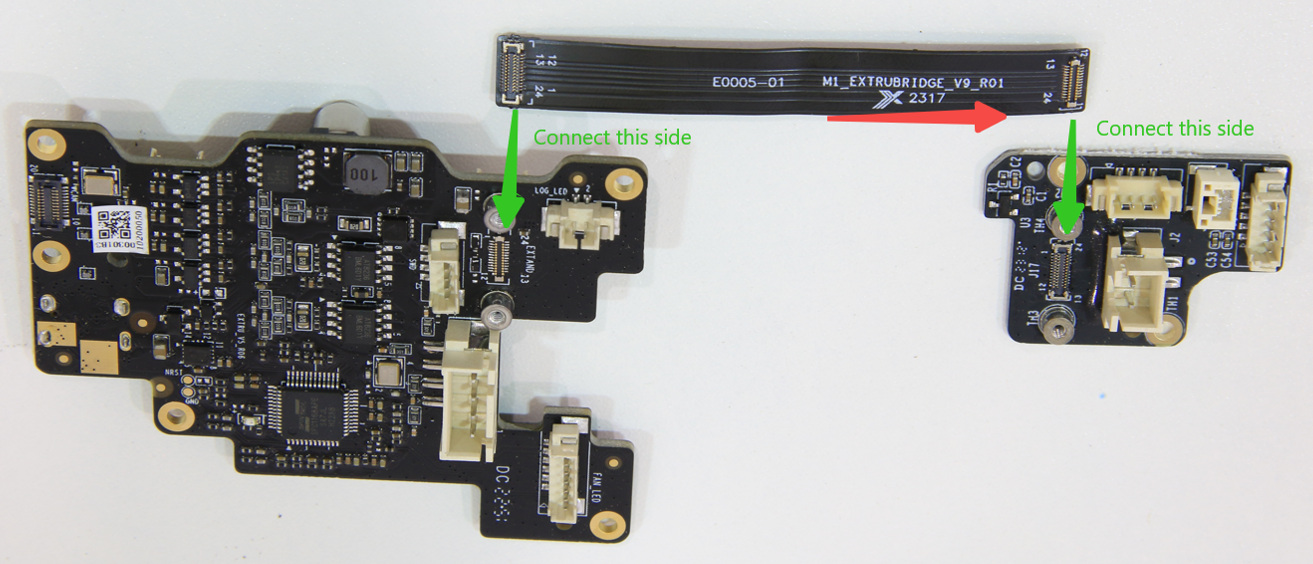

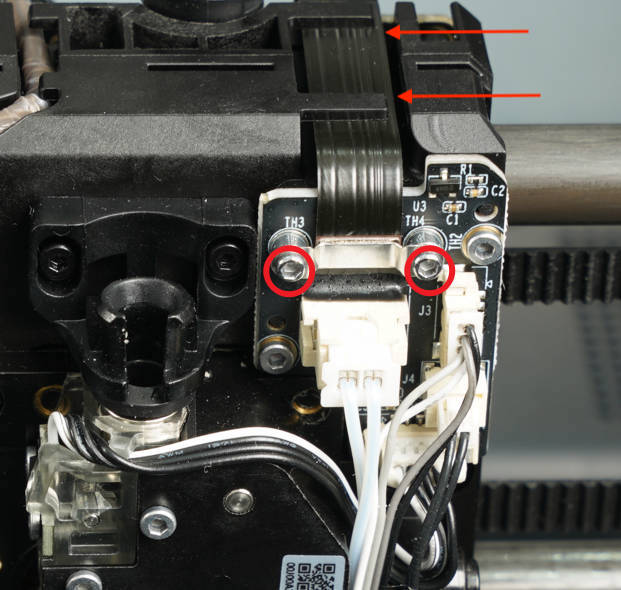

- Asegurate de que el cable FPC esté bien orientado: tiene una fila de texto y la dirección de lectura debe ir hacia la placa chica (la de interfaz del extruder) siguiendo la flecha.
- Armá el cable manteniendo las placas sobre la mesa. No ajustes de más los tornillos y fijate que los protectores metálicos estén en su lugar para asegurar el conector.
- Cuando estés listo, agarrá las placas manteniendo esa orientación.
- Deslizá el cable FPC a su posición arriba del cabezal, moviéndolo de derecha a izquierda.
- Una vez hecho esto, seguí con el resto de los pasos de instalación.
Paso 1 - Retirar la carcasa frontal

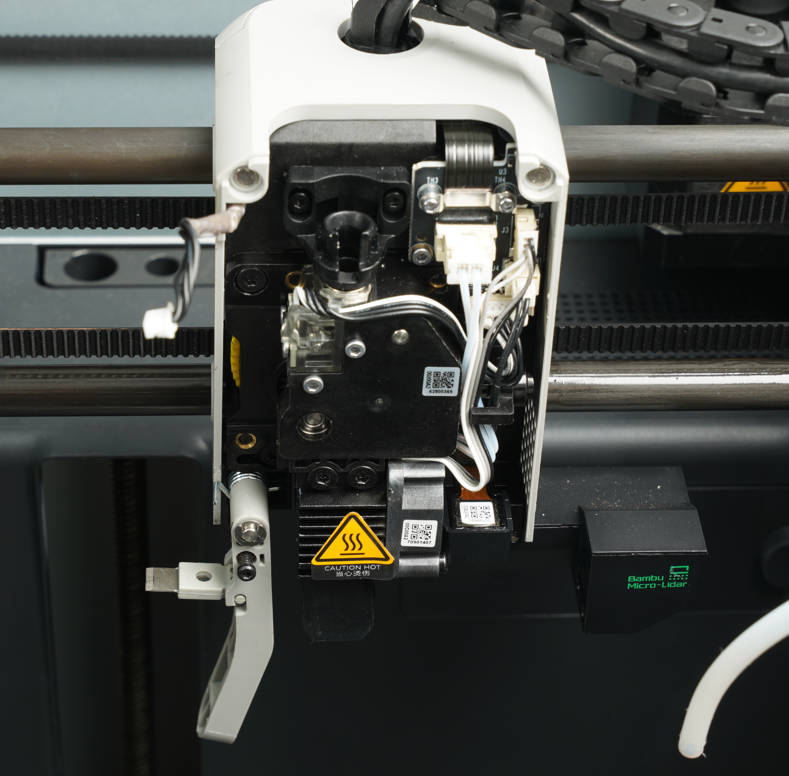

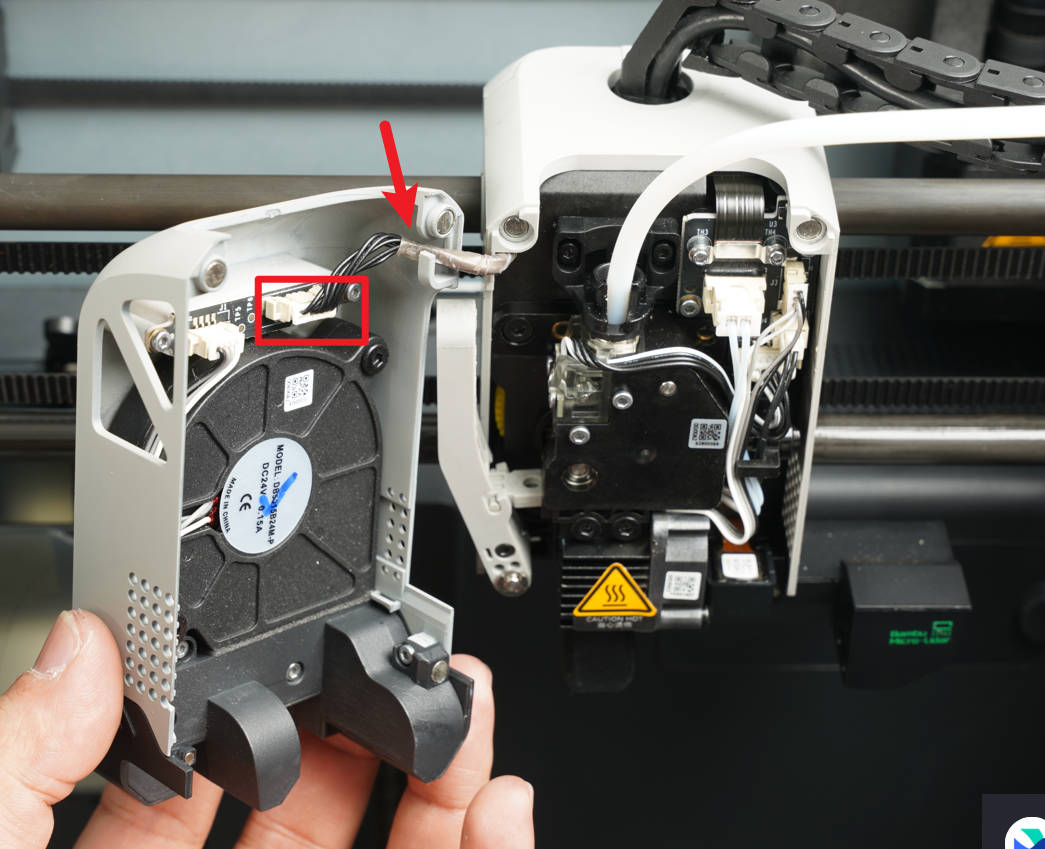

Abrí la carcasa frontal separando los componentes con cuidado. Desconectá el cable de conexión y retirá la carcasa.
Paso 2 - Aflojar la palanca del cutter

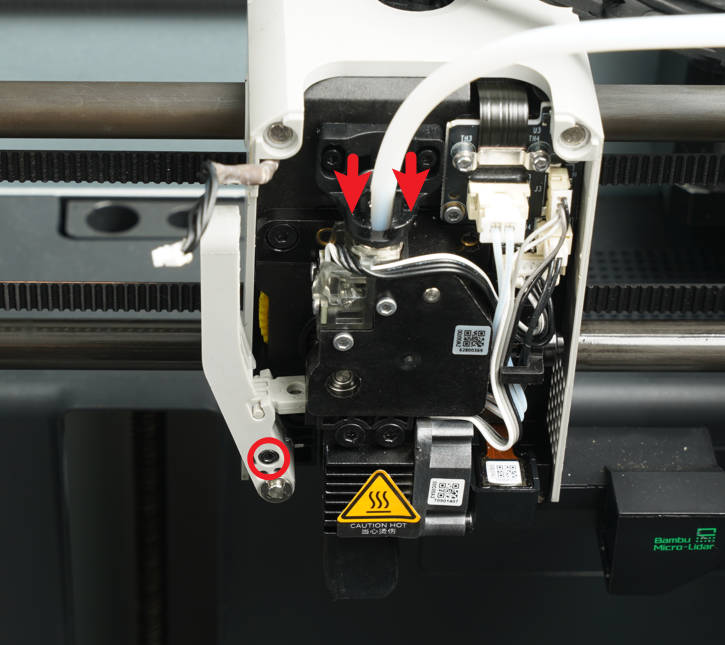

Usá la llave Allen H1.5 para aflojar el tornillo de la palanca del cutter.

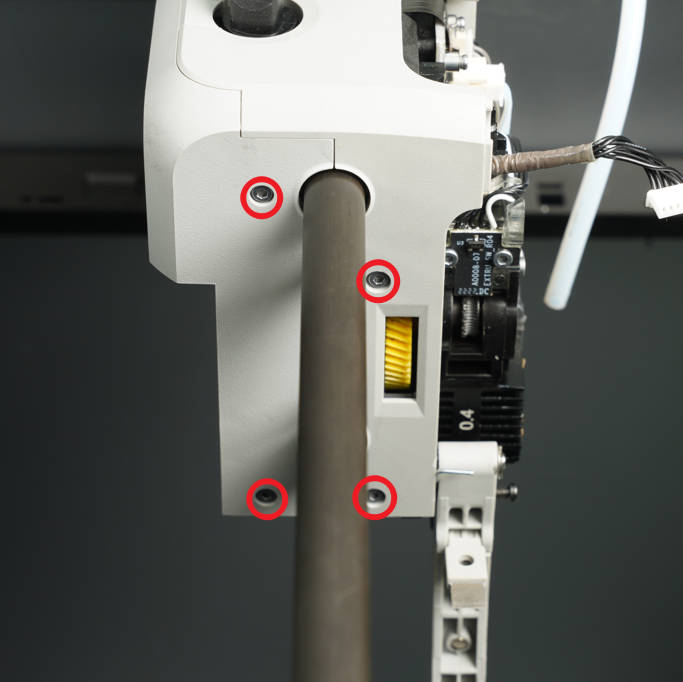

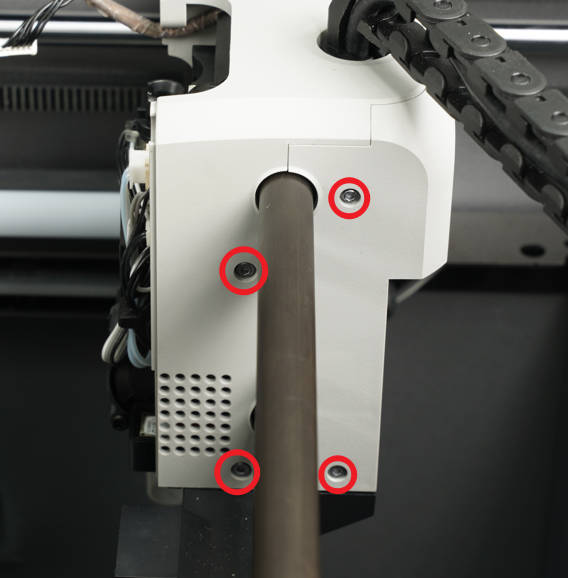

(Pasos del 3 al 16 resumidos en el índice: retirar carcasa del cabezal, desconectar cable USB, retirar FPC, retirar placas viejas e instalar las nuevas siguiendo el orden inverso).
Cómo verificar que todo quedó bien
- Revisá las luces indicadoras en la placa de control.
- Conectá el cable de corriente y prendé la impresora. Iniciá un autodiagnóstico (Device self-test) y fijate que no tire ningún error.
Listo, con eso ya tendrías tu X1 Carbon como nueva. ¡Cualquier cosa nos consultás!
