En esta guía te explicamos paso a paso cómo reemplazar la polea loca del tensor XY en las impresoras de la serie X1. Seguí estas instrucciones detalladas para asegurar un movimiento fluido de los ejes y evitar ruidos molestos durante la impresión.
¿Qué es la polea loca del tensor XY?

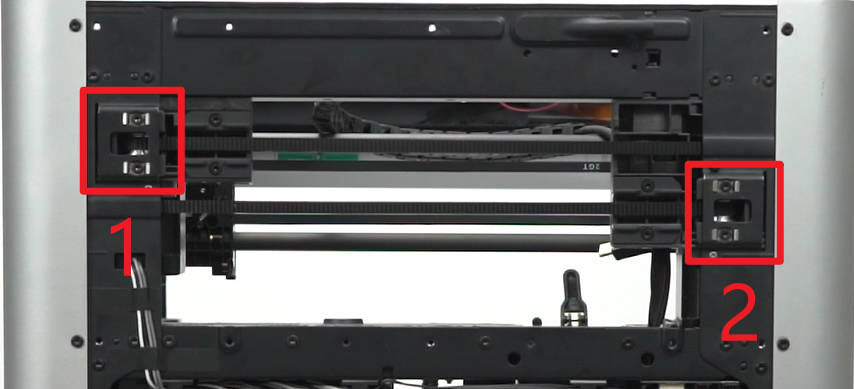

La polea loca (o idler) del tensor XY está montada en el tensor de la correa, con una de cada lado (XY). Cada conjunto contiene dos arandelas y una polea.
Cuándo hacerlo
- Cuando la polea hace ruidos extraños que no se solucionan lubricándola.
- Si el rodamiento de la polea está dañado.
Nota: El método de reemplazo para las dos posiciones es básicamente el mismo.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Una polea loca del tensor XY nueva
Advertencia de seguridad y estado de la máquina antes de arrancar
Apagá la impresora antes de realizar cualquier trabajo de mantenimiento.
Guía de operación

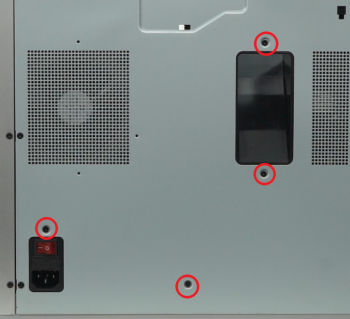

Paso 1 - Sacar los tornillos
NOTA: Este procedimiento involucra un montón de tornillos. Para no hacer lío, asegurate de etiquetarlos y agruparlos en secciones separadas como corresponde.

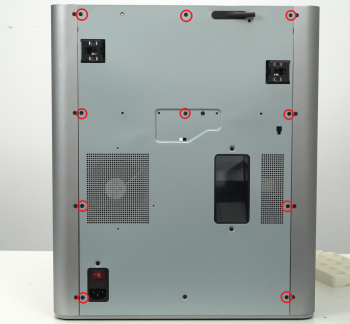

Sacá los tornillos de la tapa trasera como se ve en la imagen (4 tornillos en la primera foto y 10 en la segunda). Hay 2 tipos de tornillos, así que mantenelos separados y acordate de dónde va cada uno.

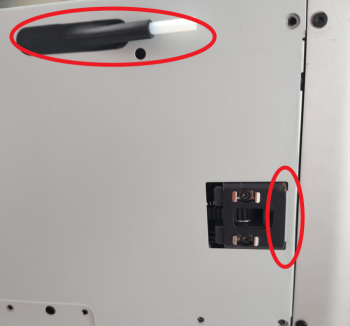

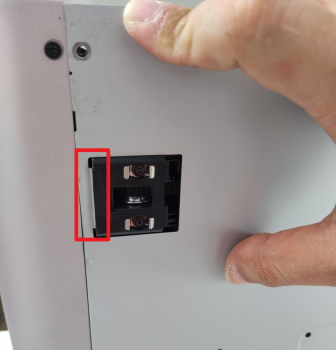

Paso 2 - Sacar la tapa trasera
Para evitar que se trabe, primero destrabá el puerto de tensión de la correa del lado izquierdo y después el del derecho antes de retirar la tapa trasera.

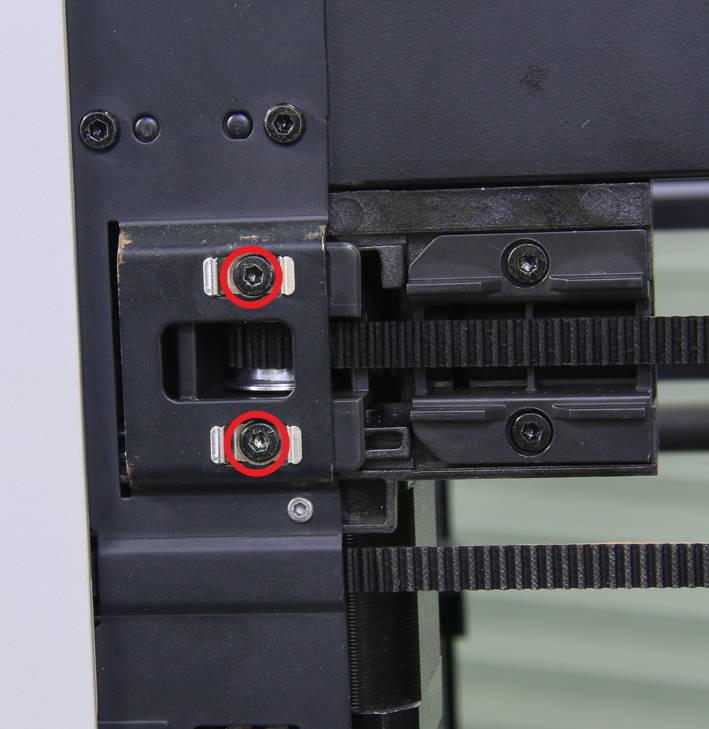

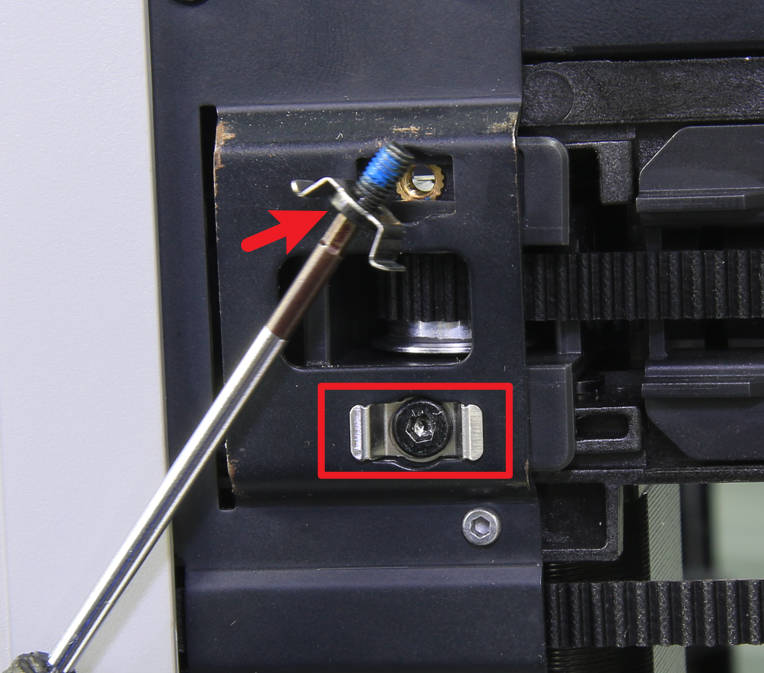

Paso 3 - Sacar los tornillos del tensor
Desatornillá los 2 tornillos que sujetan el tensor y retirá también los dos soportes metálicos.

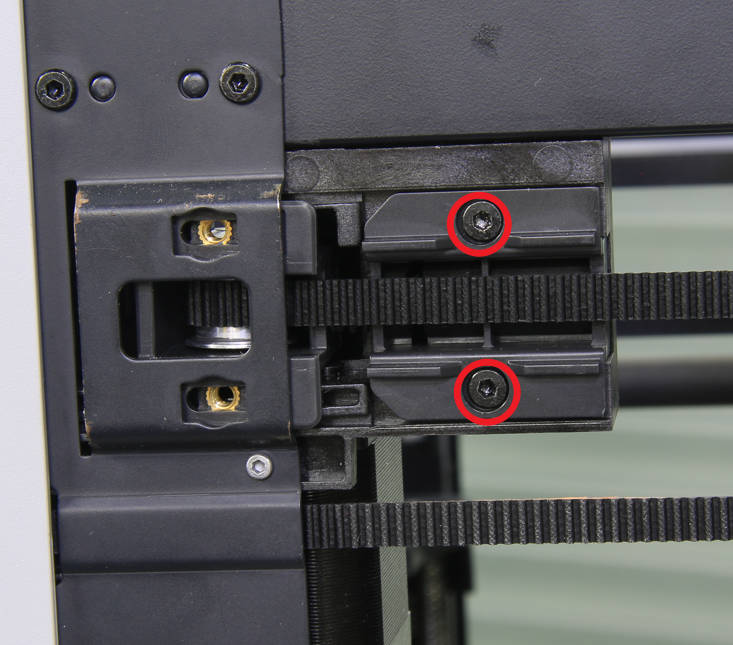

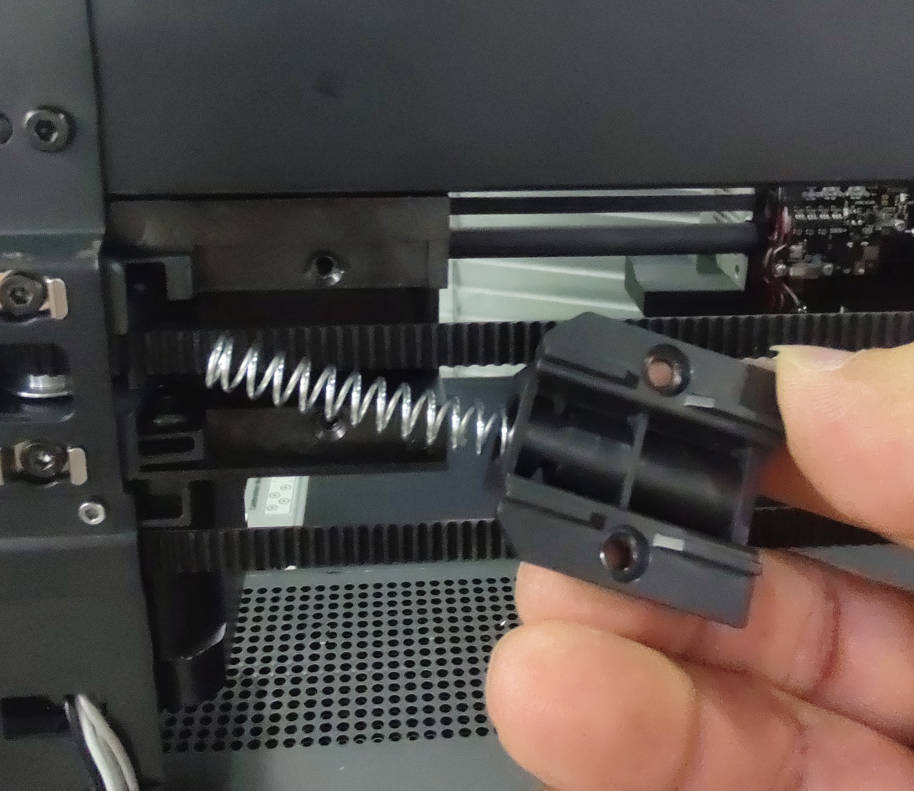

Paso 4 - Sacar el resorte de tensión y su soporte
Desatornillá los 2 tornillos y retirá el resorte de tensión junto con su soporte.

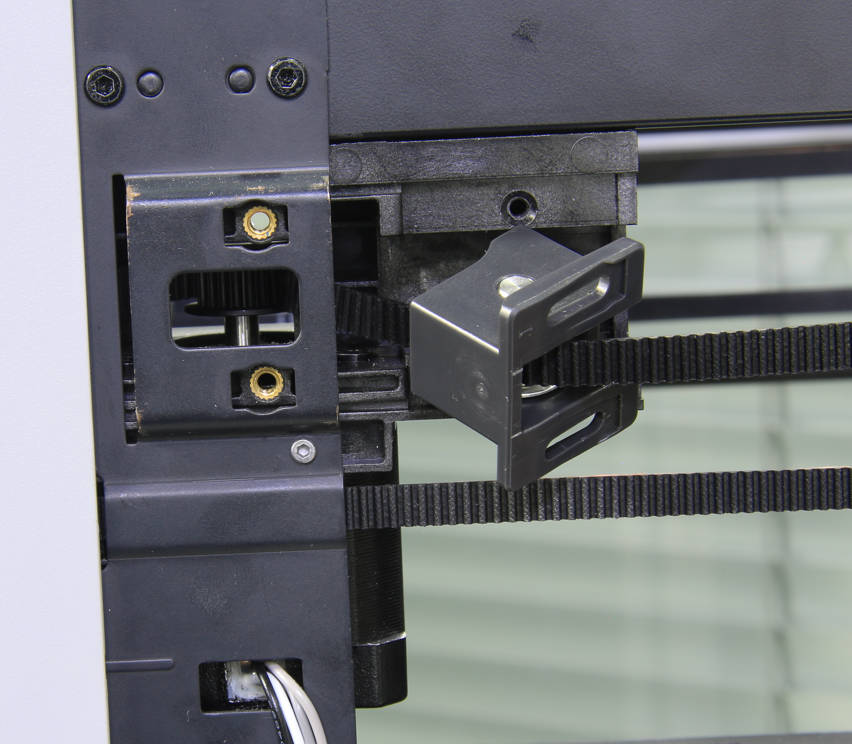

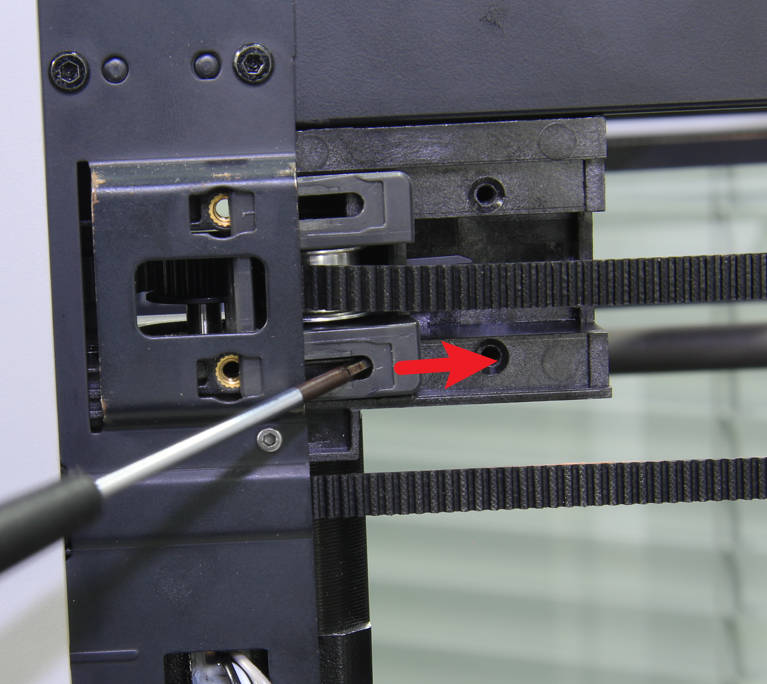

Paso 5 - Aflojar el conjunto del tensor
Usá la llave Allen para empujar el tensor hacia afuera y aflojarlo.
Paso 6 - Sacar la polea loca
Usando la llave Allen, empujá el eje de la polea desde abajo hacia arriba; después retirá el eje y la polea.

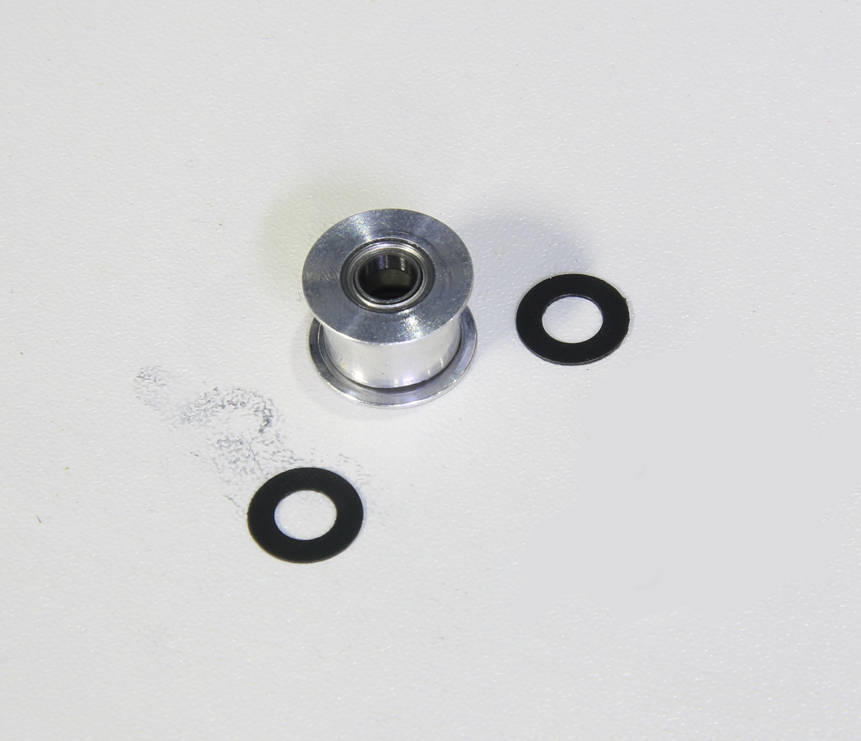

Paso 7 - Poner las arandelas
Prepará la polea loca nueva y colocá las dos arandelas en ambos extremos de la polea. Tal vez necesites usar la mano para que queden bien sujetas.
Paso 8 - Instalar la polea loca
Instalá la polea loca en el soporte. Pasale provisoriamente la llave Allen para asegurarte de que la polea y las dos arandelas estén en su lugar. Después, presioná el eje de arriba hacia abajo y asegurate de que entre del todo.
Paso 9 - Instalar el tensor
Deslizá el conjunto del tensor a su lugar y poné los 2 tornillos (con sus soportes). No los ajustes todavía; dejalos flojos por ahora.
Paso 10 - Instalar el resorte de tensión y su soporte
Instalá el resorte de tensión con su soporte y ajustá los 2 tornillos para fijarlo en su lugar.
Paso 11 - Instalar la tapa trasera de la impresora
Para instalar la tapa trasera, pasá primero por el soporte del tubo y por el puerto de tensión de la derecha.
Paso 12 - Ajustar los tornillos
Atornillá de nuevo el panel trasero. Fijate bien en los diferentes tipos de tornillos usados (10 y 4, como se mostró antes).
Paso 13 - Tensar la correa
Aflojá los 2 tornillos del otro tensor, mové el cabezal hacia adelante y hacia atrás varias veces, y llevalo hacia la parte trasera. Después, ajustá los tornillos en ambos tensores. Para instrucciones más detalladas, por favor fijate en nuestra página sobre tensado de correas.
Cómo verificar que todo quedó bien
Prendé la impresora y ejecutá un Device self-test (autodiagnóstico). Si no aparecen errores durante la prueba, el reemplazo fue un éxito.
Si encontrás algún problema, primero volvé sobre tus pasos y reajustá la tensión de la correa antes de intentar de nuevo. Si las dificultades persisten, ponete en contacto con nuestro equipo de soporte para recibir ayuda.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa. Para garantizar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso descrito, te recomendamos abrir un ticket técnico. Por favor, incluí una foto o video que ilustre el problema junto con cualquier información adicional relevante.
