Esta es una guía para ayudarte a sacar y conectar el cable de señal de la cama caliente (Versión vieja).
¿Qué es el cable de señal de la cama caliente (cama caliente V2)?
El cable de señal de la cama caliente es un cable de 6 pines que conecta la cama caliente con la placa MC.
Hacé clic acá para ver la guía de reemplazo para la serie P1.
Cuándo usarlo
- La temperatura de la cama caliente es anormal y ya se confirmó que los conectores están normales.
- Se pierde la temperatura de la cama caliente durante el movimiento de la cama o la impresión.
- Hay daños visibles en el cable o en el conector.
- Después de la confirmación del equipo de posventa, se determina que es necesario cambiar el cable de señal.
Herramientas y materiales necesarios

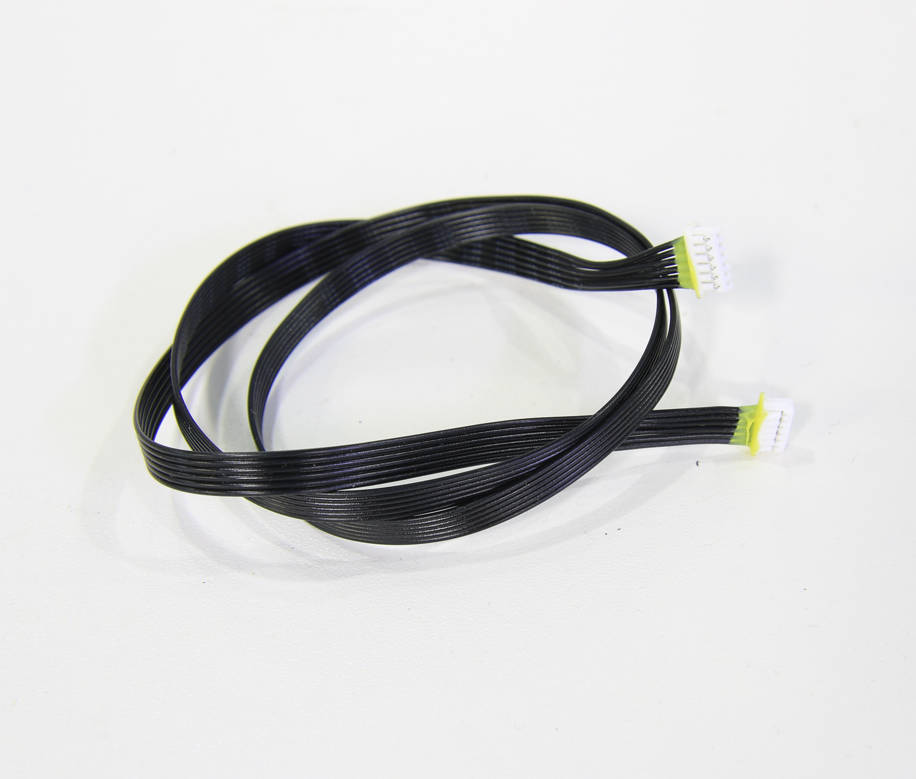

- Nuevo cable de señal de la cama caliente (6 pines).
- Llaves Allen H1.5/H2.0.
- Pinzas.
- Secador de pelo.
- 3 tornillos de fijación del deslizador del eje Z (si los guardaste después del unboxing).
- Cinta y pegamento necesarios.

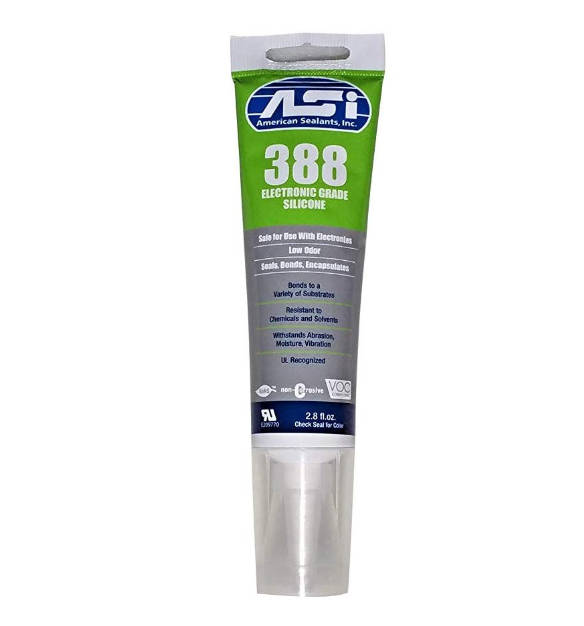

Pegamento de silicona, solo como referencia.
Advertencia de seguridad y estado de la máquina antes de arrancar
Antes de empezar con el proceso de esta guía, por favor asegurate de que la máquina esté apagada.
Guía de operación
Paso 1 - Sacar la cama caliente de la impresora
Fijate en los pasos 1 a 12 de "Reemplazo de la cama caliente" para desarmar la impresora y sacar la cama caliente de la unidad.
Paso 2 - Sacar las tuercas de nivelación

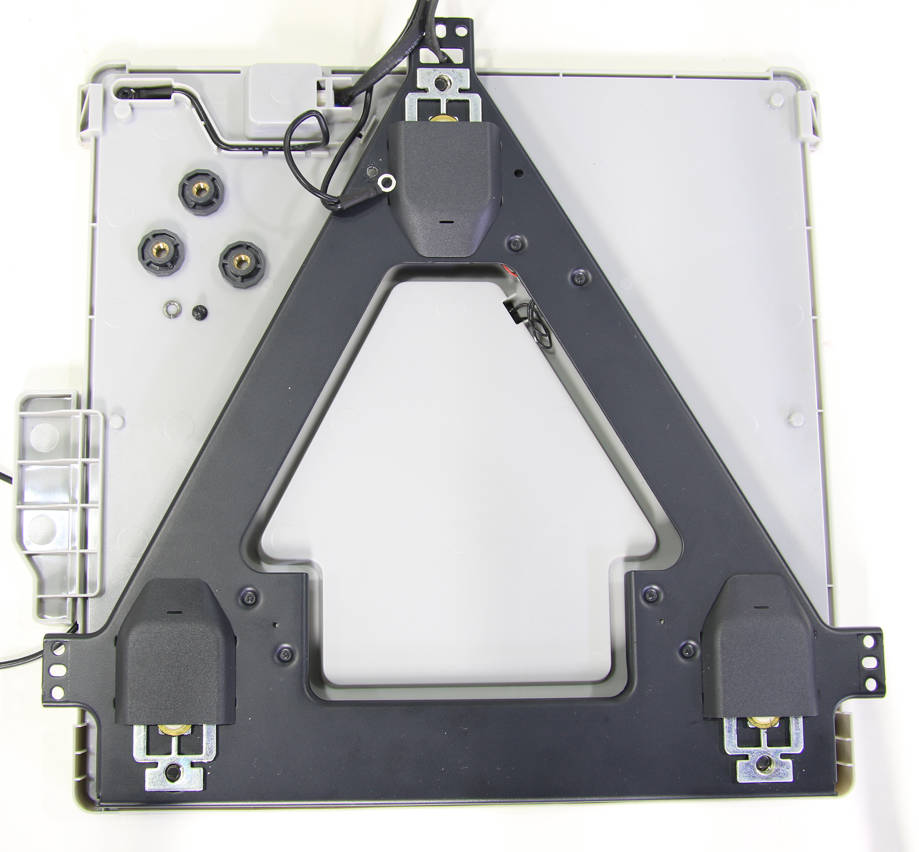

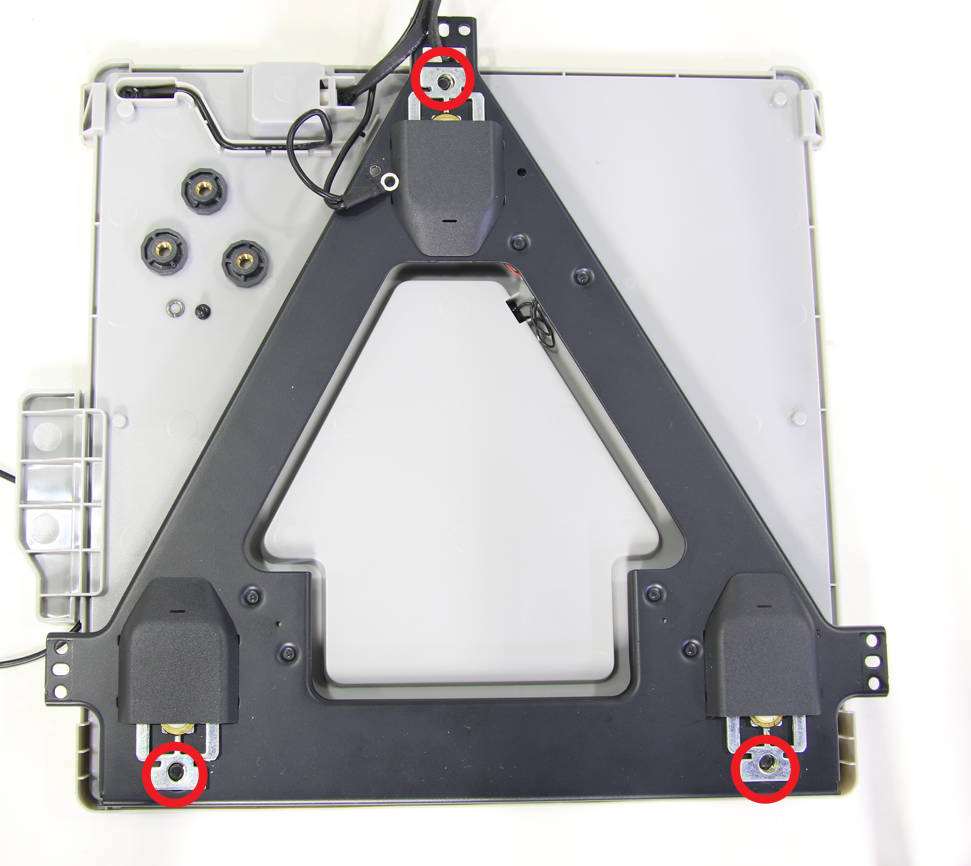

Sacá el tornillo de fijación del cable a tierra y la arandela con una llave Allen H2.0, después desenroscá las 3 tuercas de nivelación de la cama caliente (con anillos de goma) a mano.
Paso 3 - Sacar el soporte de la cama caliente

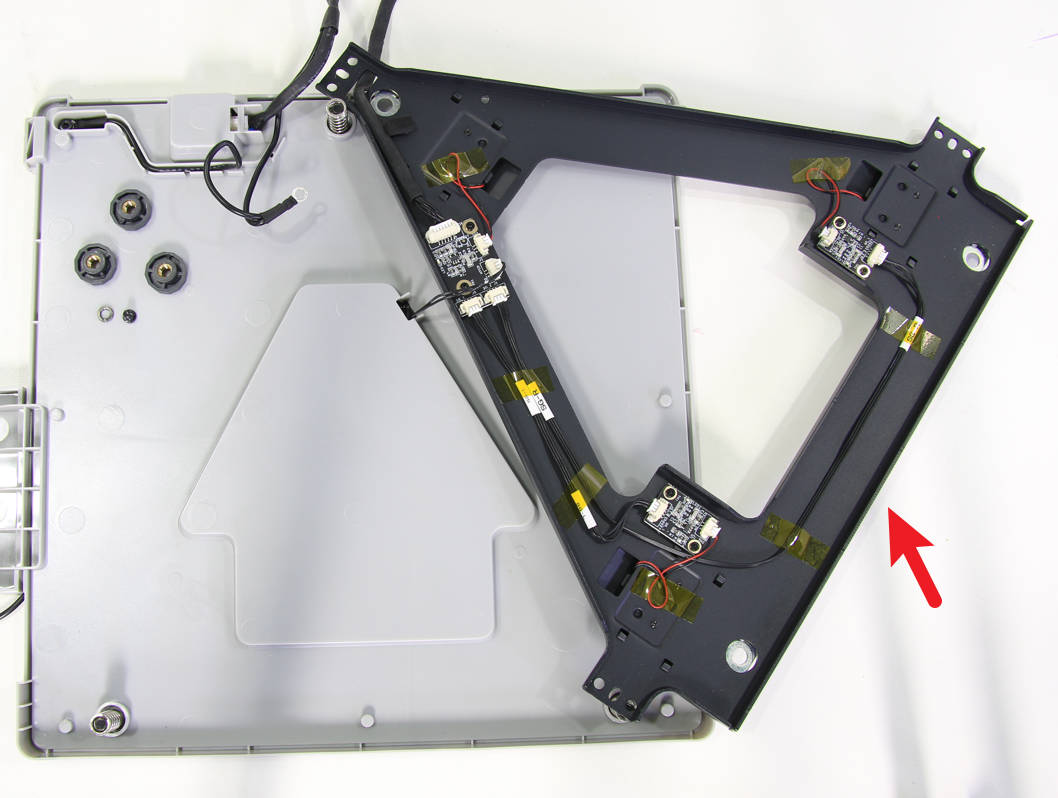

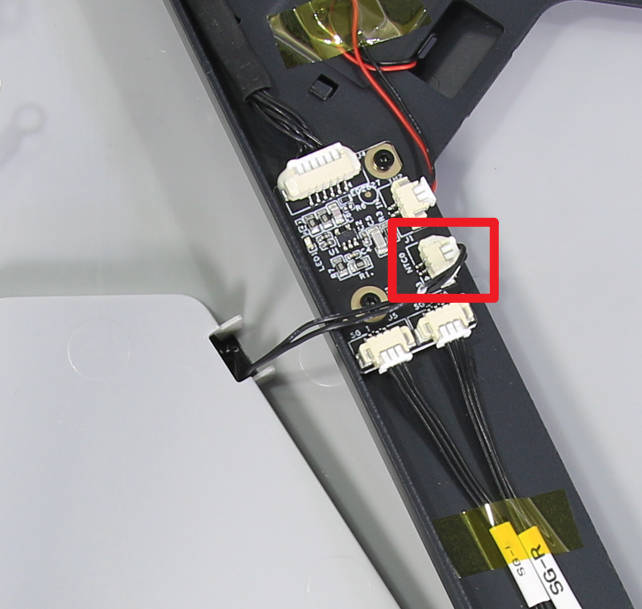

Girá para abrir el soporte de la cama caliente. Como el cable NTC sigue conectado, tené cuidado de no dañarlo.
Paso 4 - Sacar el cable de señal viejo

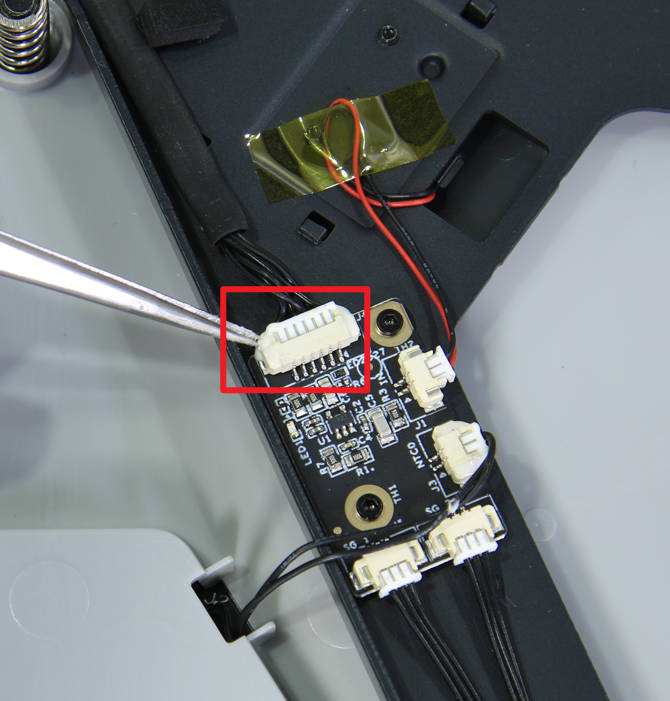

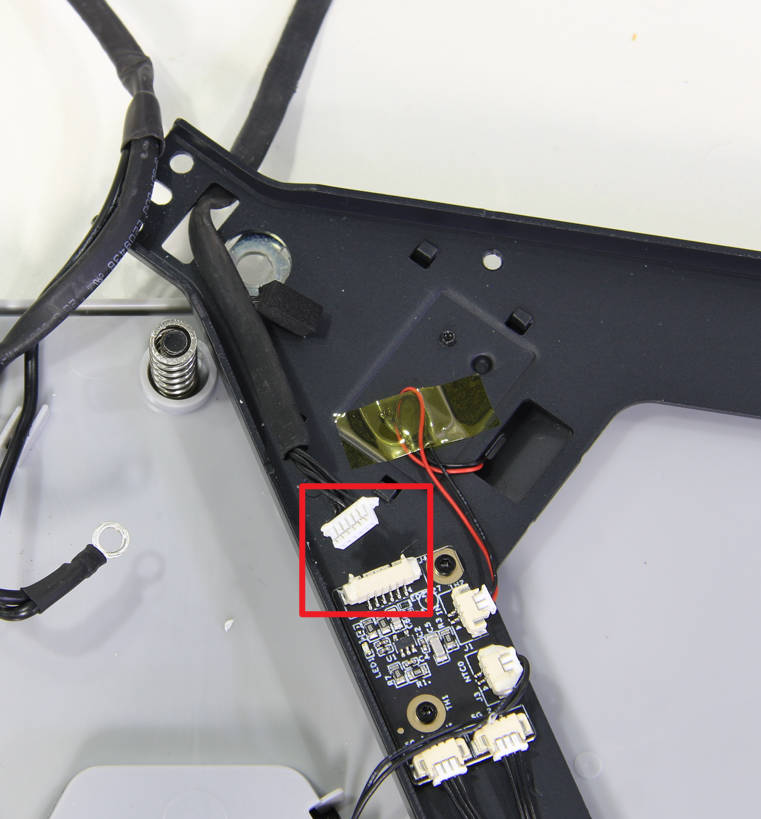

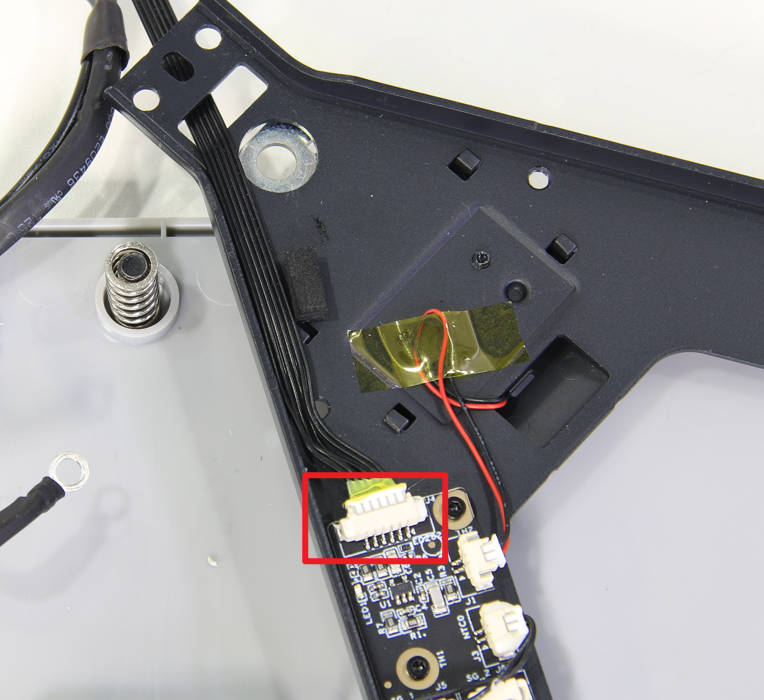

Usá un secador de pelo para calentar el gel de silicona blanco del conector para que se ablande, y después usá unas pinzas para sacar parte de la silicona. Luego, desconectá y retirá el cable de señal viejo.
Paso 5 - Instalar el nuevo cable de señal

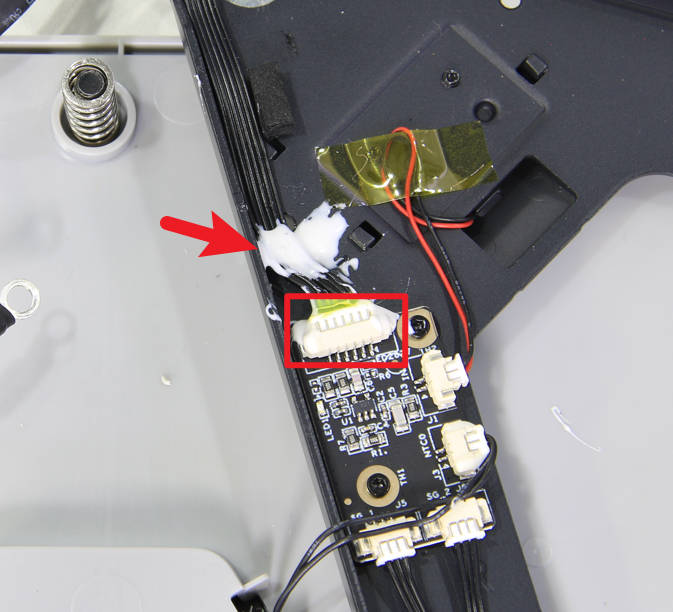

Pasá el nuevo cable de señal de la cama caliente por el agujero del cable en el soporte de la cama, conectalo al conector de la placa, aplicá el pegamento de silicona para reforzar el conector y fijá el cable. Después, esperá unos 30 minutos (hasta que el pegamento cure).
Paso 6 - Instalar el soporte de la cama caliente
Volvé a armar el soporte en la cama caliente, alineando los pernos y los agujeros pasantes.
Paso 7 - Instalar las tuercas de nivelación

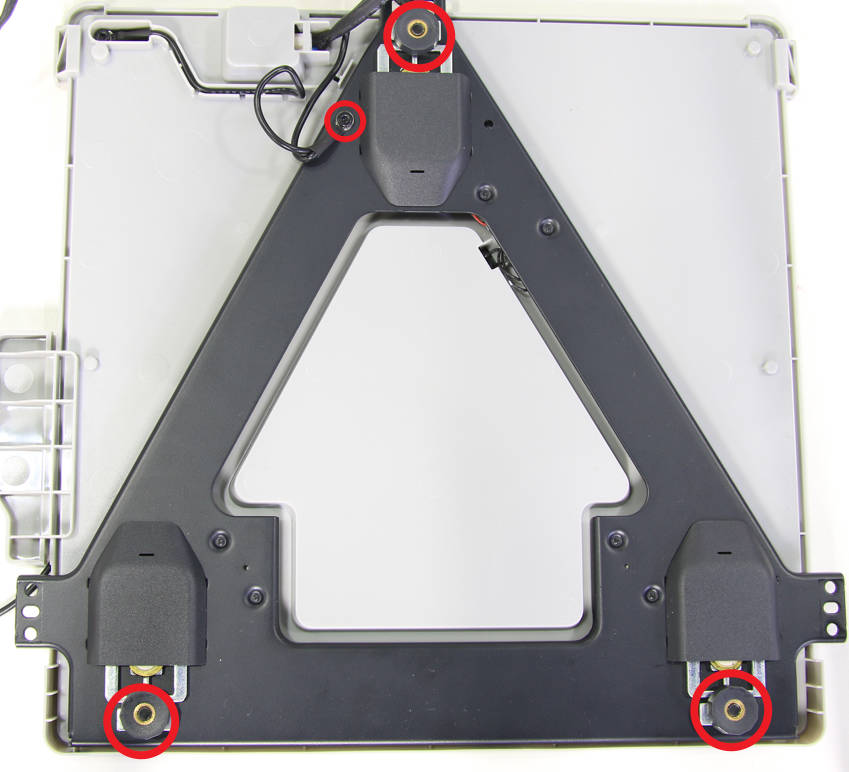

Instalá las 3 tuercas de nivelación (con anillos de goma); los pernos tienen que quedar justo al ras de las tuercas. Luego, fijá el cable a tierra con el tornillo.
Paso 8 - Instalar la cama caliente y armar la impresora

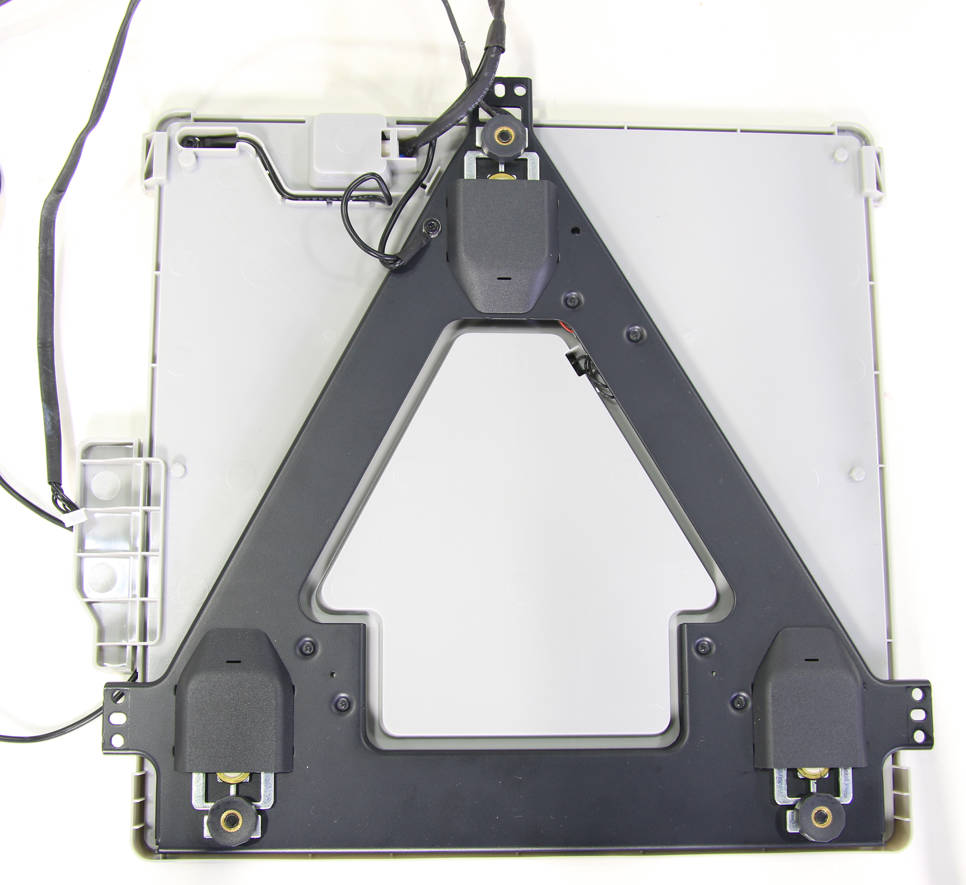

Fijate en los pasos 13 a 25 de "Reemplazo de la cama caliente" para instalar la cama caliente y armar la impresora. Debido a la optimización de la estructura del producto, el ruteo del cable de señal de la cama caliente cambió; por favor, guiate por las imágenes de abajo.
Cómo verificar que todo esté bien
- Conectá el cable de alimentación y prendé la máquina.
- Seguí los pasos de "Nivelación manual de la cama" para hacer una nivelación manual.
- Andá al menú de ajustes en la pantalla, seleccioná "Calibración" y dale a "Iniciar calibración".
Si te llegás a encontrar con cualquier problema, primero volvé sobre tus pasos y revisá todas las conexiones para intentar de nuevo. Si los problemas persisten, ponete en contacto con el equipo de soporte para que te den una mano.
