Esta es una guía detallada para que puedas reemplazar el sensor de la cama caliente, el sensor de nivelación o la placa de interfaz piezo de la cama caliente de tu impresora.
Unidad del sensor de la cama caliente / Placa de interfaz piezo de la cama caliente

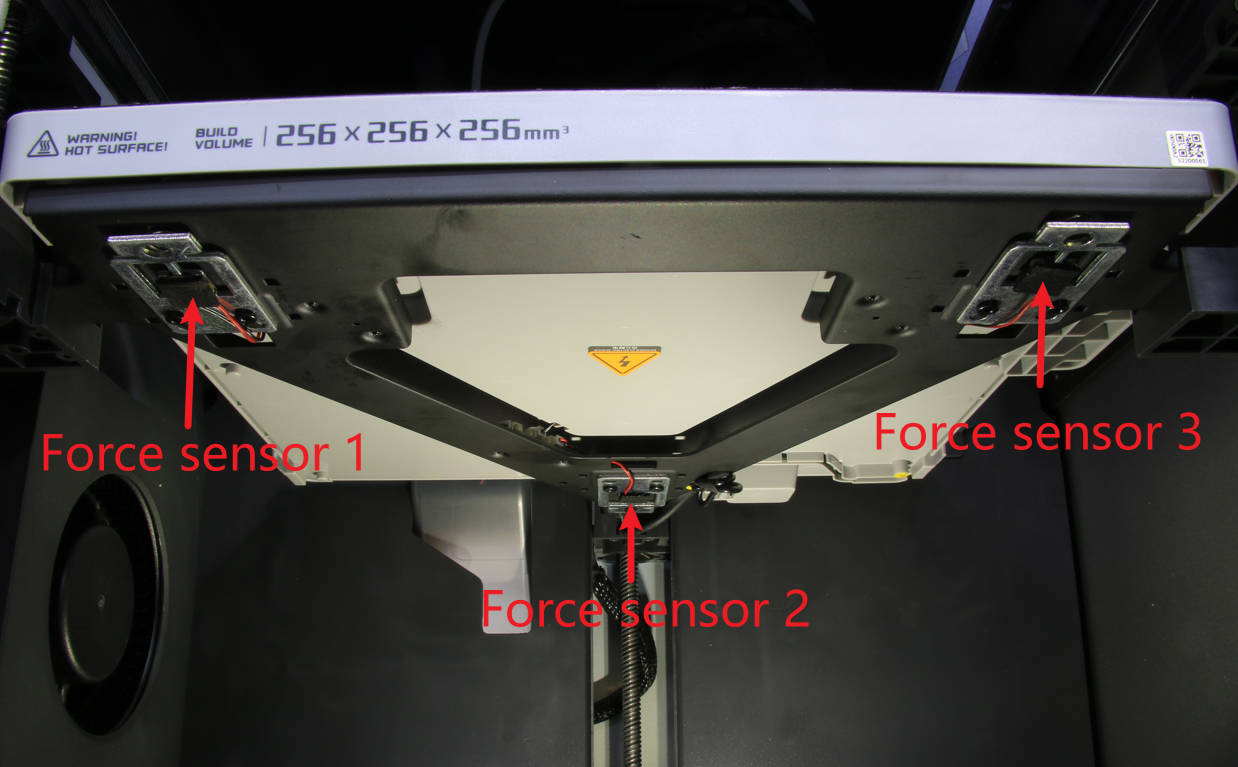

Una unidad de sensor es un dispositivo capaz de detectar señales de fuerza y convertirlas en señales eléctricas de salida utilizables siguiendo reglas específicas. Para monitorear la presión superficial de la cama caliente, hay 3 sensores de fuerza cerámicos instalados en la parte inferior de la misma.
Prestá atención a la diferencia entre la placa de interfaz piezo de la cama caliente y la placa de interfaz del sensor de la cama caliente:
- Placa de interfaz piezo de la cama caliente: Son 2 placas de circuito pequeñas instaladas en la cama caliente para conectar el sensor 1 y el sensor 3.

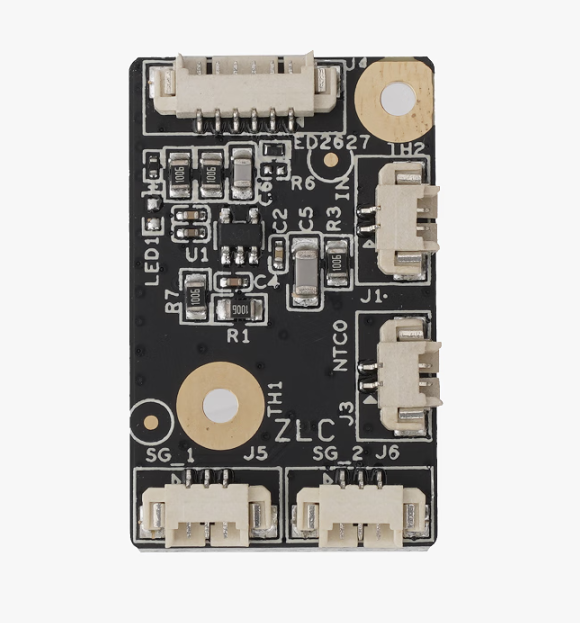

- Placa de interfaz del sensor de la cama caliente: Es la placa de circuito instalada en la parte trasera de la cama caliente que tiene 5 conectores.
Cuándo usarlo
Si se cumplen estas tres condiciones al mismo tiempo, o si el sensor tiene un daño físico evidente, tenés que reemplazarlo:
- Recibís un mensaje de error que dice: "La sensibilidad del sensor de fuerza 1/2/3 de la cama caliente es demasiado baja. La conexión electrónica al sensor podría estar rota".
- Seguiste la guía de HMS para solucionar problemas pero no pudiste resolverlo.
- El equipo de soporte técnico aprobó el reemplazo.
Herramientas y materiales necesarios
- Nueva unidad de sensor / Nueva placa de interfaz piezo de la cama caliente
- Llave Allen H2.0 / H1.5
Advertencia de seguridad y estado de la máquina antes de empezar
Por favor, seguí con cuidado los pasos de esta guía para hacer el reemplazo. Asegurate de que la máquina esté APAGADA antes de empezar cualquier procedimiento de desarmado o armado.
Guía operativa
En esta guía vamos a usar el sensor 1 y la placa de interfaz piezo como ejemplos, pero el proceso para reemplazar los otros 2 sensores y la otra placa de interfaz es similar.
Paso 1 - Crear espacio para el reemplazo

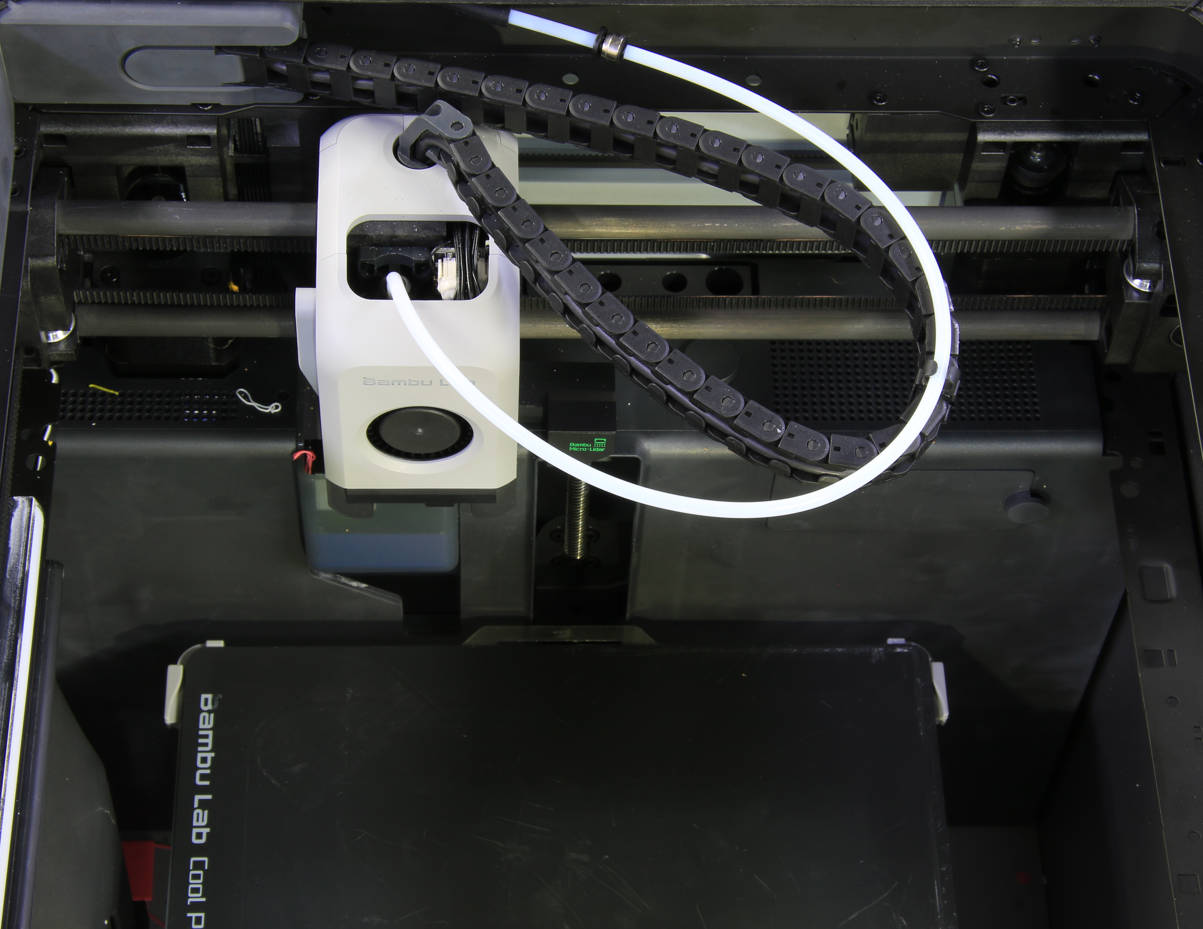

Prendé la impresora y buscá el menú de movimiento en la pantalla LCD. Ajustá la posición Z de la cama caliente para que quede en el medio. Una vez hecho esto, apagá la impresora, sacá la tapa de vidrio superior y mové el cabezal hacia el conducto de purga.
Paso 2 - Sacar la tapa protectora

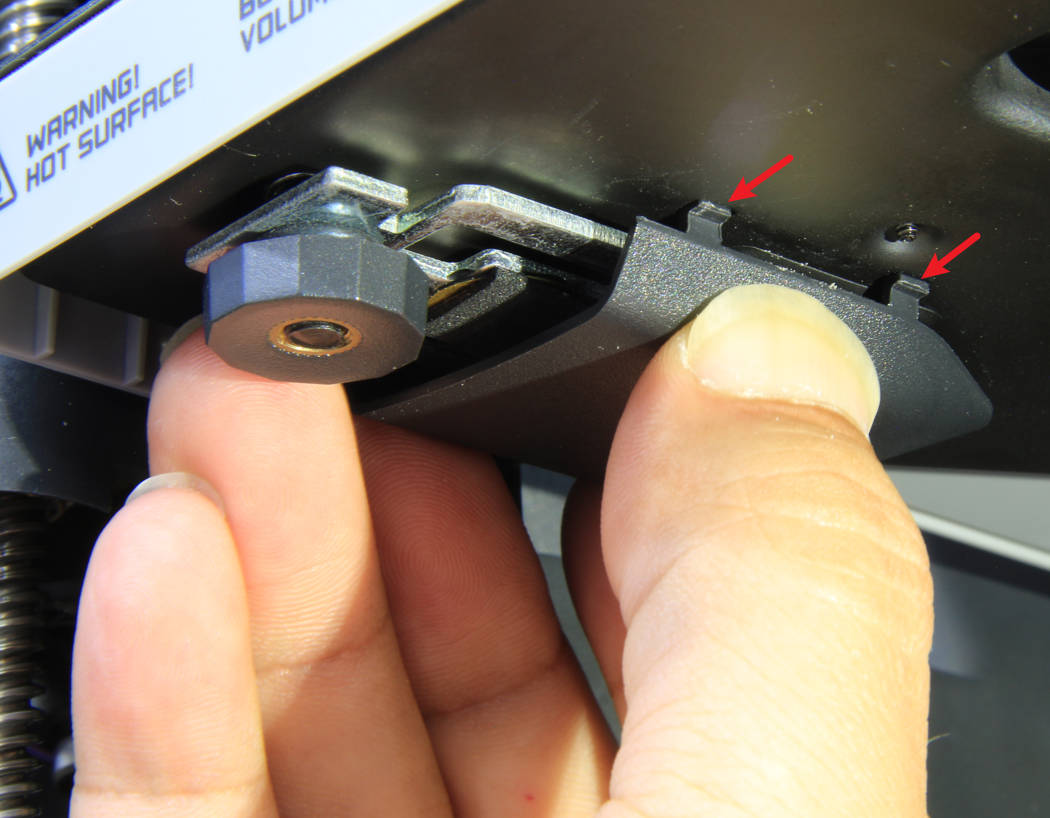

La tapa protectora está sujeta por 4 trabas. Destrabá un lado primero y después el otro para poder retirarla.
Paso 3 - Sacar las tuercas de pretensión de la cama caliente

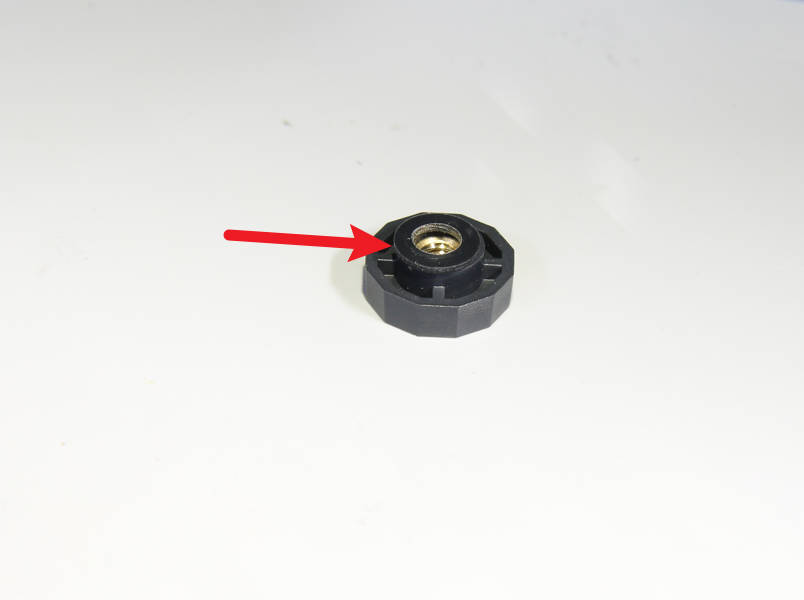

Desatornillá las 3 tuercas de pretensión para liberar la cama caliente del soporte metálico. Fijate que cada tuerca tiene un anillo de goma en la parte superior.
Paso 4 - Abrir y apuntalar temporalmente la cama caliente

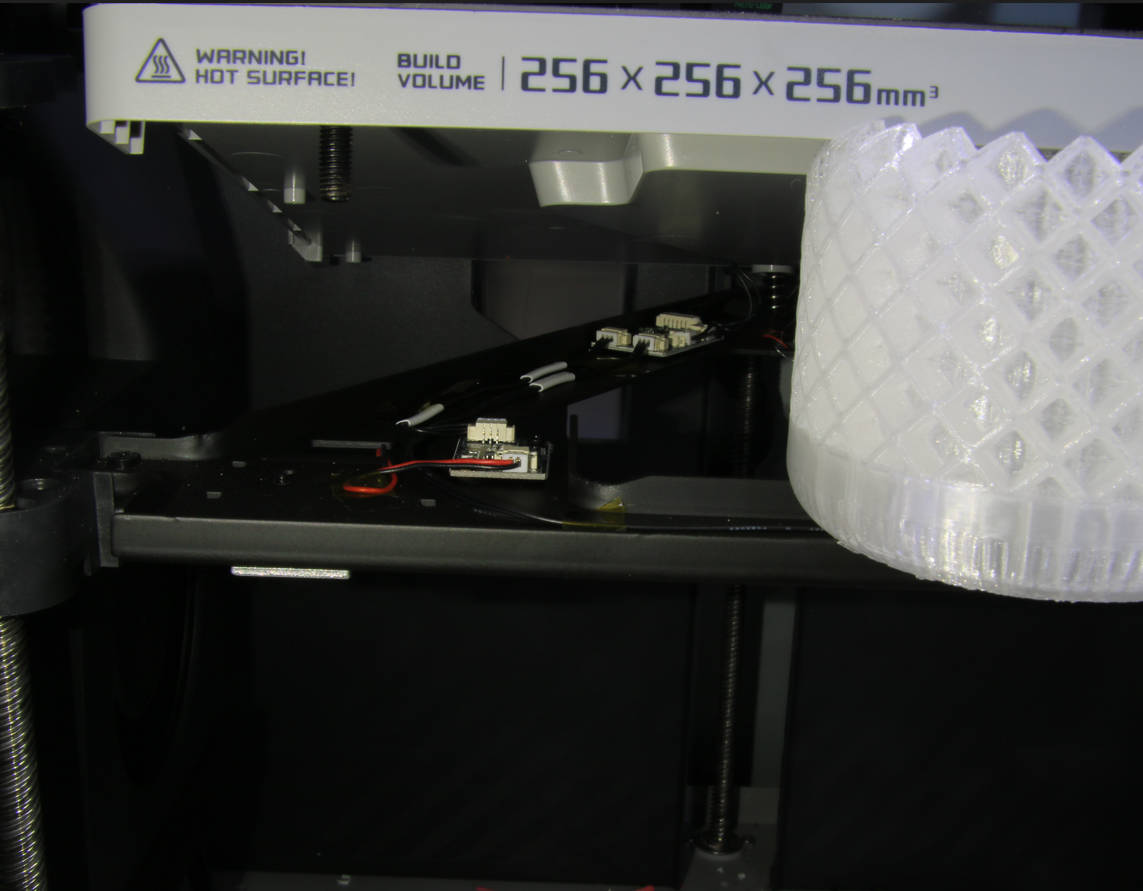

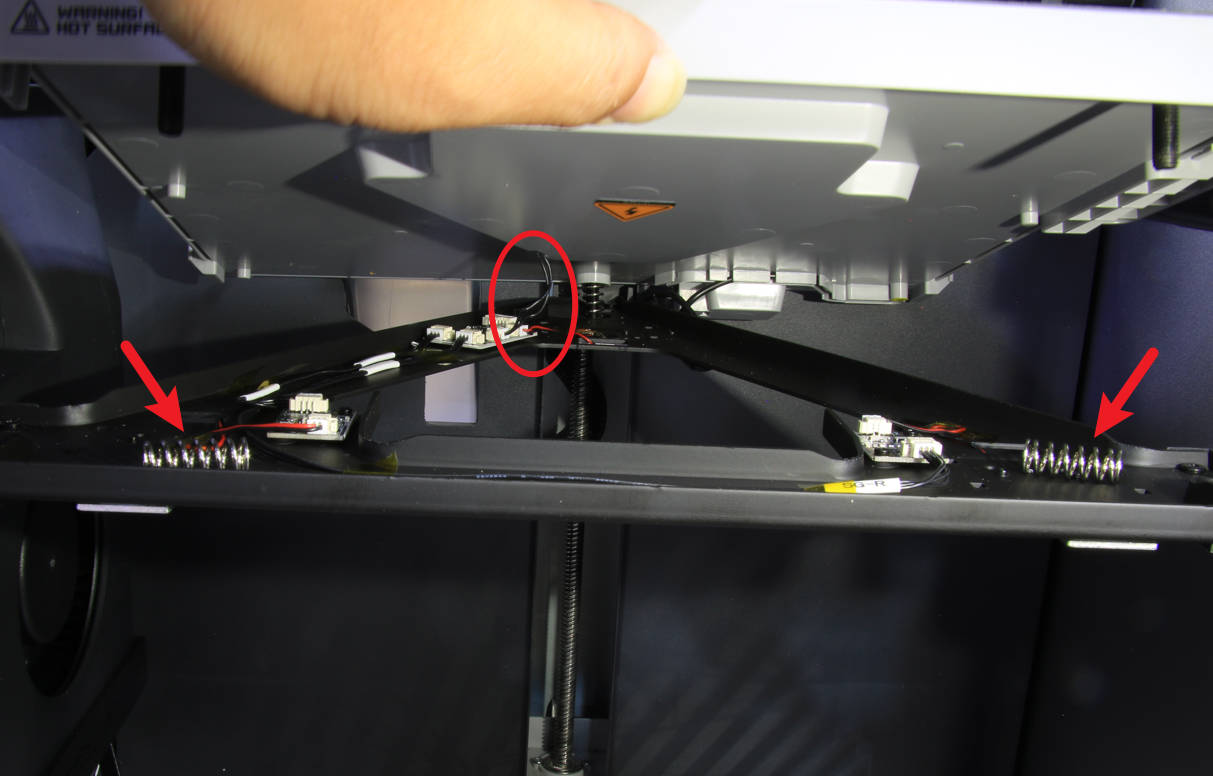

Abrí la cama caliente con mucho cuidado por el cable que tiene adentro y sacá los resortes de pretensión que quedaron sueltos. Para poder trabajar, sostené la cama caliente temporalmente. Podés usar un bloque para apoyar la parte superior (mirá la imagen de abajo).
Paso 5 - Sacar la placa de interfaz piezo de la cama caliente

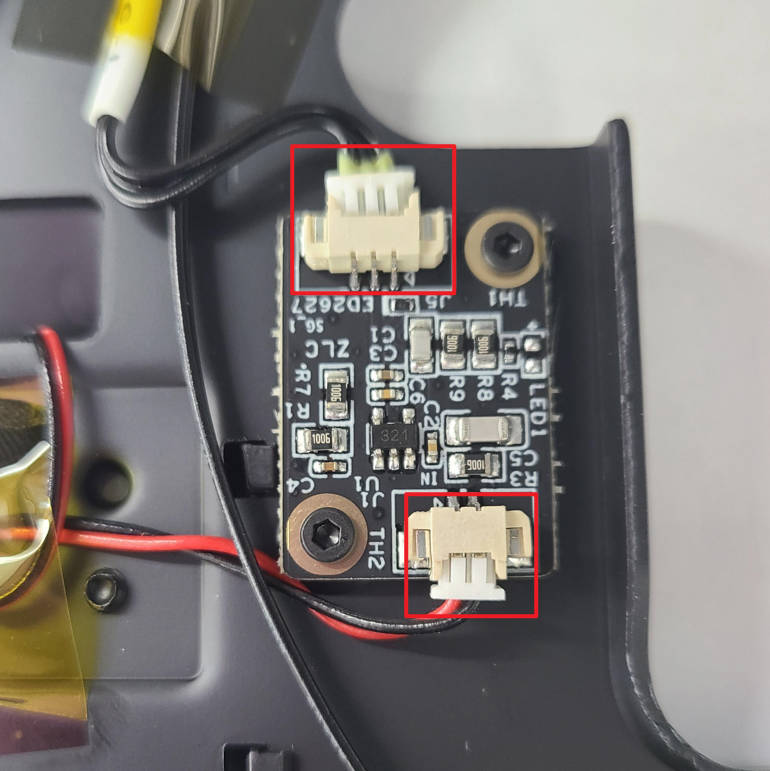

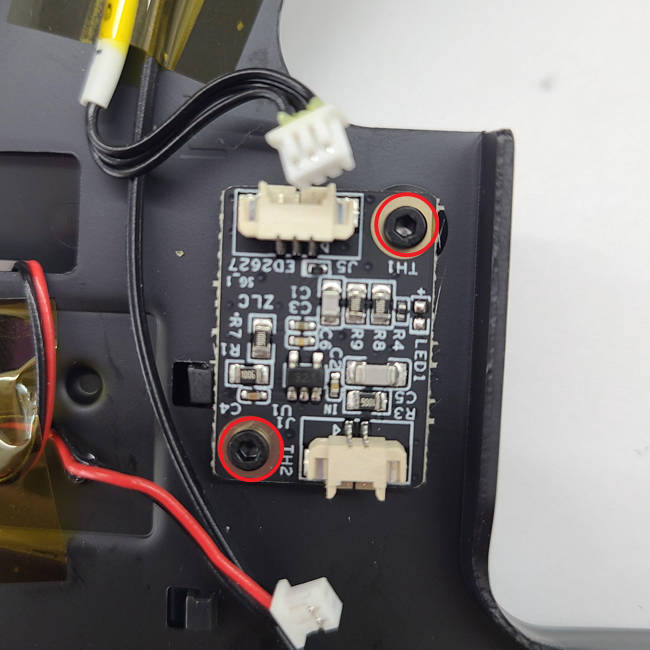

Ahora, desconectá los 2 cables de conexión de la placa de interfaz piezo, sacá los 2 tornillos y retirá la placa.
Paso 6 - Sacar la unidad del sensor

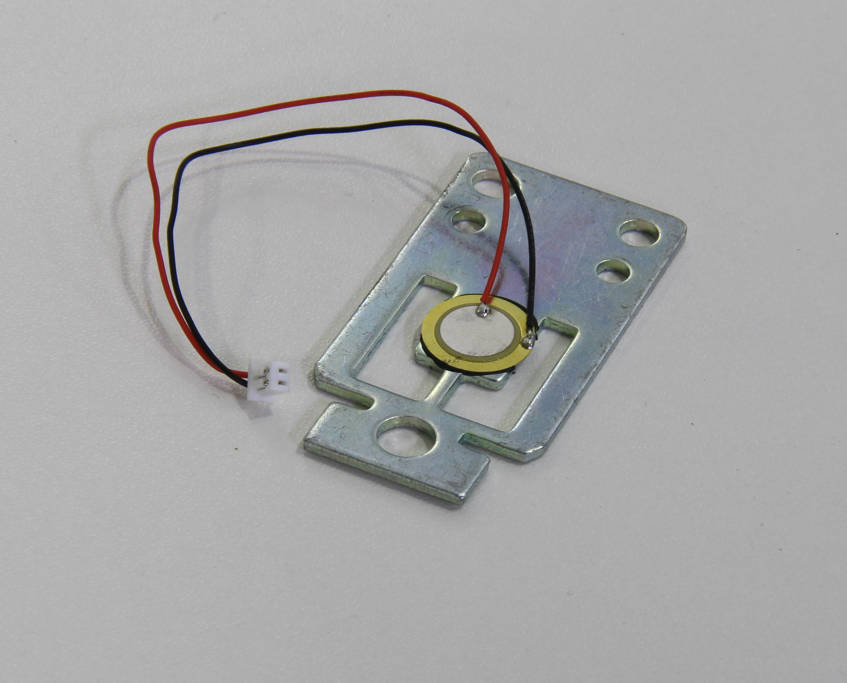

Desatornillá los 2 tornillos de la parte inferior y sacá el sensor junto con su soporte.
Paso 7 - Instalar la unidad del sensor

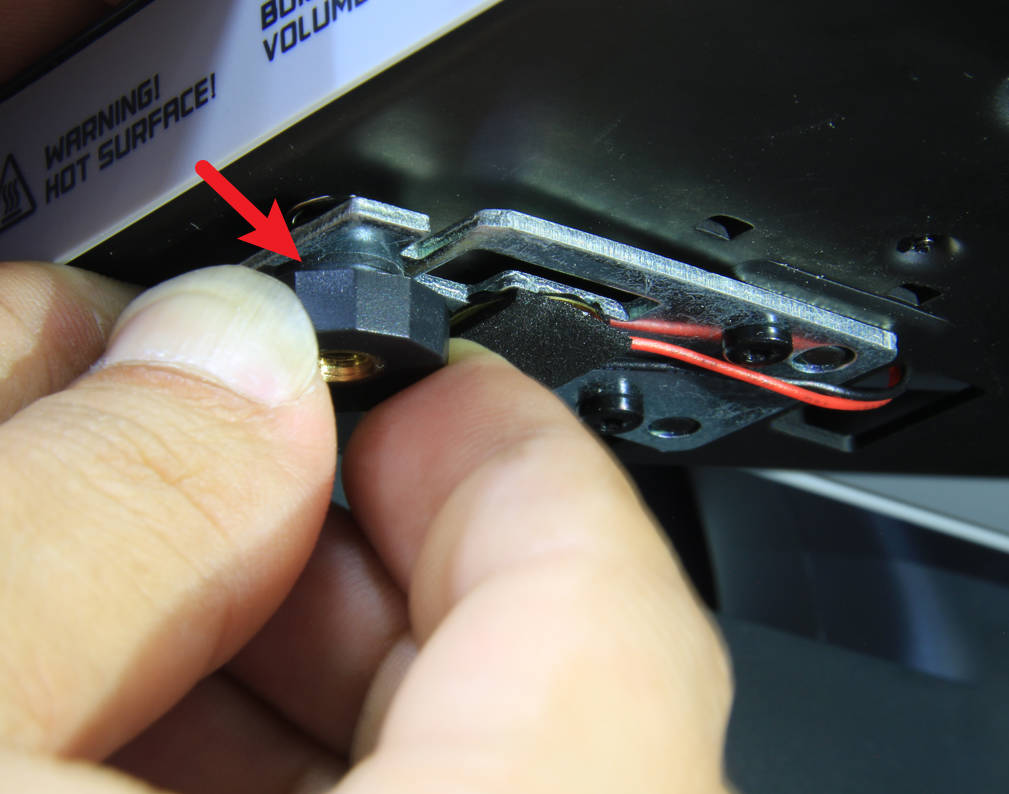

Prepará el nuevo sensor para la instalación. Fijate que hay 2 postes de límite que ayudan a que quede bien posicionado. Asegurá el sensor en su lugar ajustando los 2 tornillos.
Paso 8 - Instalar la placa de interfaz piezo de la cama caliente
Instalá la placa de interfaz piezo en el soporte, ajustá los 2 tornillos y conectá los 2 cables.
Paso 9 - Instalar los resortes de pretensión
Sostené la parte superior de la cama caliente y sacá el bloque de soporte que usaste recién. Instalá los resortes de pretensión en los tornillos de la cama caliente uno por uno. Por lo general, solo hace falta instalar los dos resortes delanteros, porque el trasero no debería caerse.
Paso 10 - Montar la cama caliente
Ahora podés cerrar la cama caliente y montar todo junto. Presioná suavemente desde la parte superior para asegurarte de que los tres pernos pasen por los agujeros del soporte del sensor.
Paso 11 - Ajustar las tuercas de pretensión
Colocá el anillo de goma en las 3 tuercas de pretensión y después atornillalas de manera pareja, de a poco. NO las ajustes del todo todavía. Seguí atornillando las tuercas uniformemente hasta que los pernos queden al ras con la parte inferior de las tuercas.
Paso 12 - Instalar la tapa protectora
Ahora, volvé a poner la tapa protectora. Igual que cuando la sacaste, empezá instalando un lado primero y después seguí con el otro.
Cómo verificar que todo salió bien
Conectá el cable de alimentación y prendé la impresora.
Asegurate de que la cámara esté libre de cualquier impresión o restos de filamento sobre la cama. En la pantalla LCD, buscá el menú de configuración, seleccioná la pestaña de Calibración y dale a "Iniciar calibración".
Si todo salió como esperábamos y no aparecieron errores ni advertencias durante la calibración, el reemplazo fue un éxito. Si no, revisá bien las conexiones y probá de nuevo. Si los problemas persisten, ponete en contacto con el equipo de soporte técnico para que te ayuden.
