Guía paso a paso para reemplazar el panel trasero de la X1 Carbon.
¿Qué es el panel trasero?
El panel metálico trasero al que nos referimos acá es el panel instalado en la parte de atrás de la X1 y X1 Carbon (no aplica a la X1E).
Nota: Si sos usuario de X1E, fijate en el tutorial de instalación del cerramiento de la X1E.

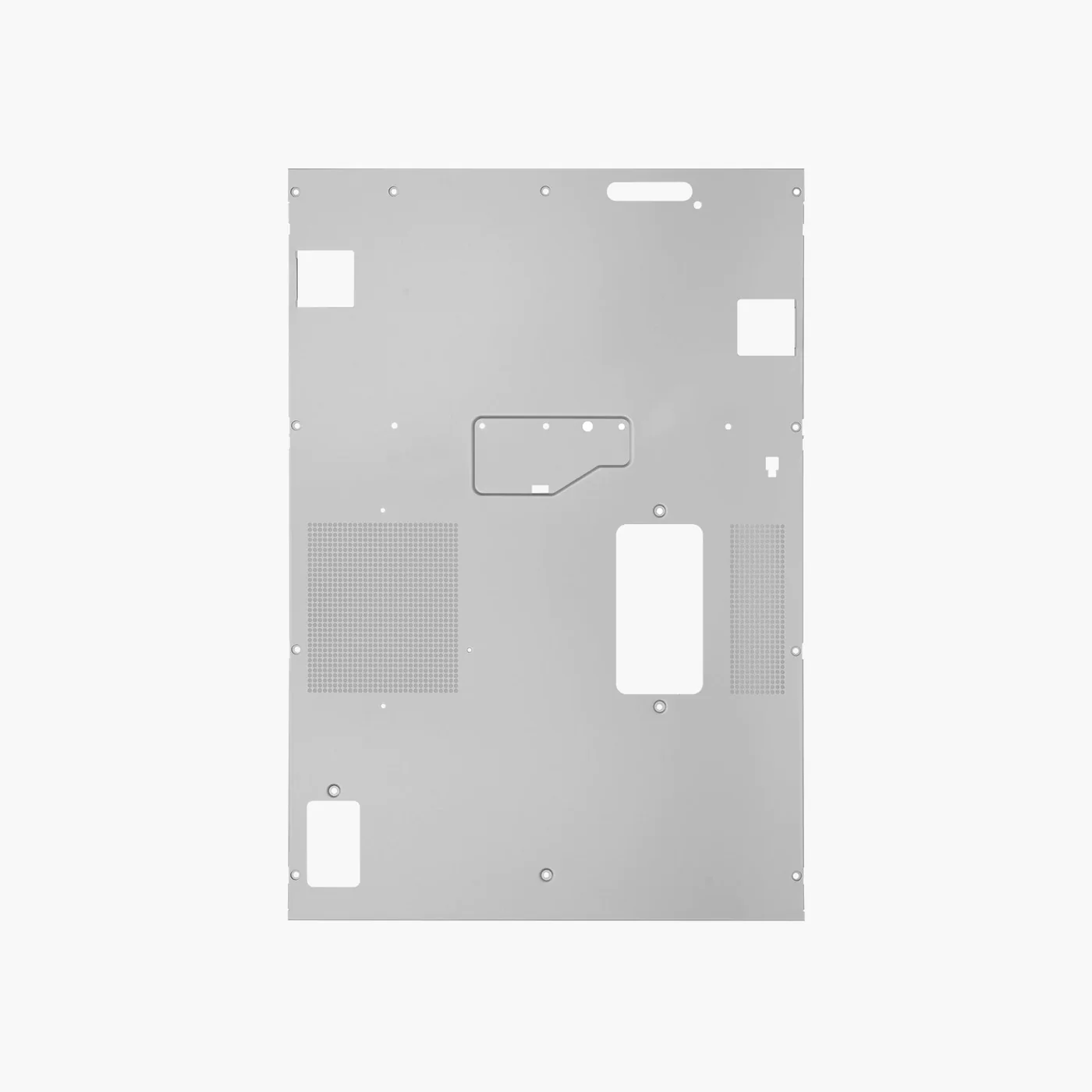

Podés comprarlo en nuestra tienda acá: Rear Metal Panel - X1 Series.
Cuándo usarlo
Cuando el panel trasero está visiblemente deformado por el transporte o mantenimiento, lo que afecta el uso o la instalación de la máquina.
Herramientas y materiales necesarios
- Un panel trasero nuevo
- Llave Allen H2.0
Advertencia de seguridad y estado de la máquina antes de empezar
Apagá la alimentación de la impresora y desconectá el cable de alimentación del enchufe.
Guía de operación
Guía en video
Paso 1 - Sacá los 4 tornillos

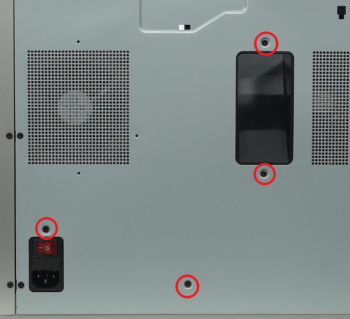

Sacá los 4 tornillos de rosca gruesa con una llave Allen H2.0.
Paso 2 - Sacá los 10 tornillos

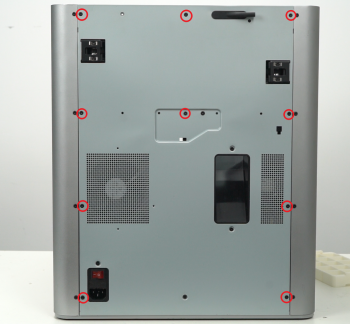

Sacá los 10 tornillos de rosca fina con una llave Allen H2.0.
Paso 3 - Retirá el panel trasero

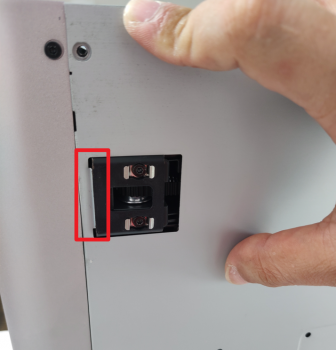

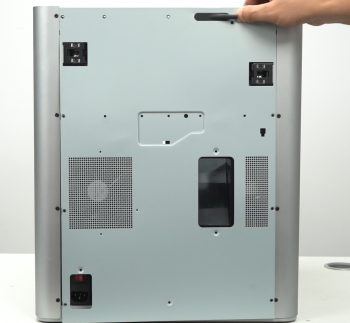

Sacá el panel trasero destrabando primero el puerto de tensión de la correa del lado izquierdo y después el del derecho para evitar que se trabe.
Paso 4 - Instalá el panel trasero

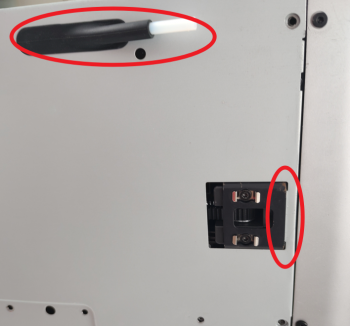

Pasá el tubo de PTFE por el soporte, instalá primero el puerto de tensión de la correa del lado derecho y después el izquierdo para colocar el panel trasero.
Paso 5 - Ajustá los 10 tornillos
Ajustá los 10 tornillos de rosca fina como se muestra en la imagen de abajo.
Paso 6 - Ajustá los 4 tornillos
Ajustá los 4 tornillos de rosca gruesa como se muestra en la imagen de abajo.
Cómo verificar que todo quedó bien
Revisá la apariencia general: fijate que los tornillos no estén flojos ("bailando") y que el panel trasero no presente deformaciones evidentes.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
