Este artículo describe cómo instalar el imán para el ventilador regulador de temperatura de la cámara.
Modelos de impresoras aplicables
Serie X1
¿Cuándo usarlo?
Cuando escuches un ruido anormal proveniente del ventilador regulador de temperatura de la cámara y, tras la evaluación del servicio de atención al cliente, se determine que es necesario instalar un imán para repararlo.
Herramientas y materiales necesarios
- Un imán (por favor, contactate con el servicio de posventa)
- Llaves Allen H1.5 y H2.0
- Pinza
Advertencia de seguridad
¡Importante! Antes de empezar la operación, asegurate de que la máquina esté apagada. Si tenés un AMS conectado, primero tenés que sacar el tubo de PTFE y el buffer de filamento.
Guía de video
Guía de instalación
Sacar la tapa trasera

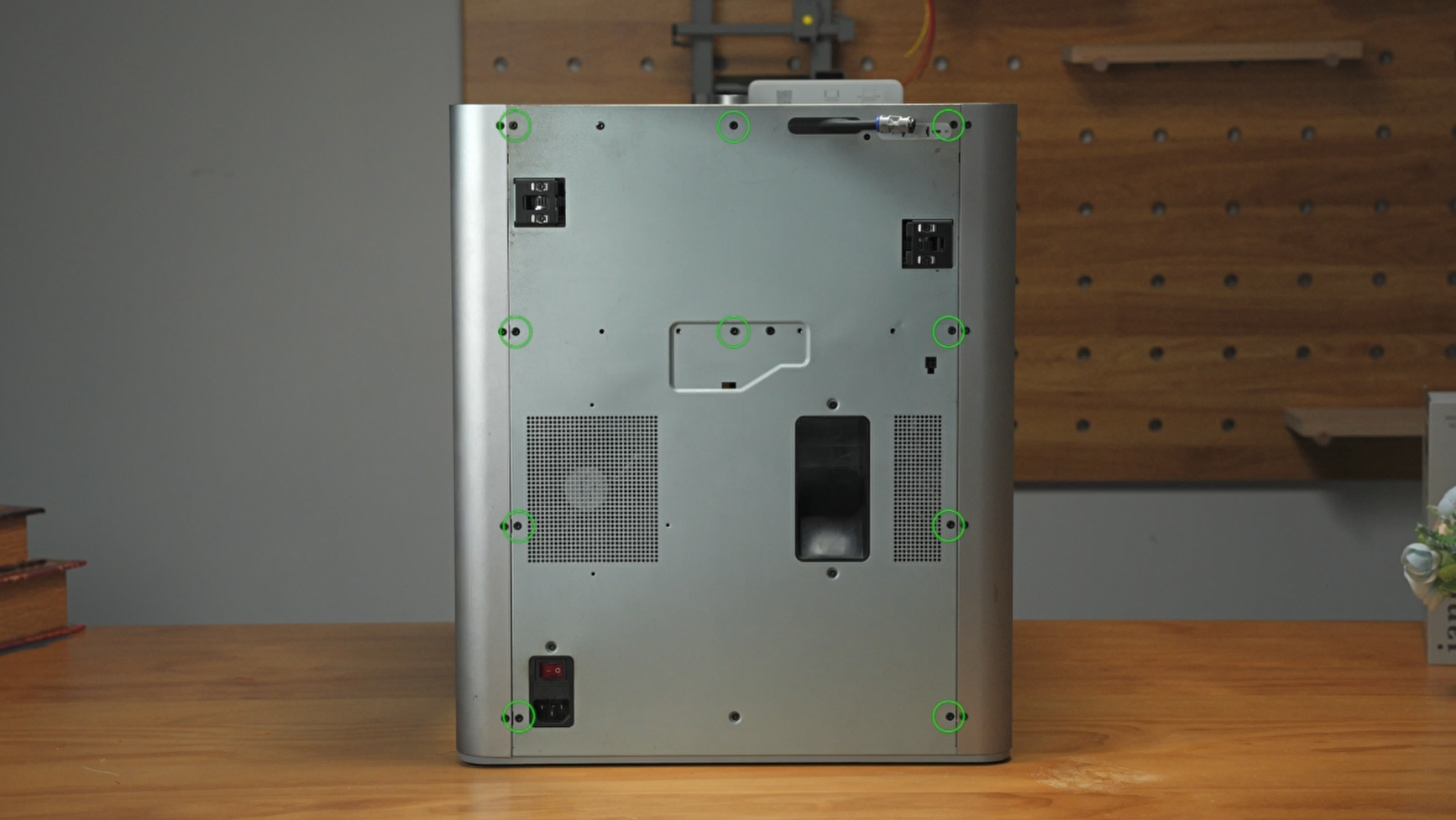

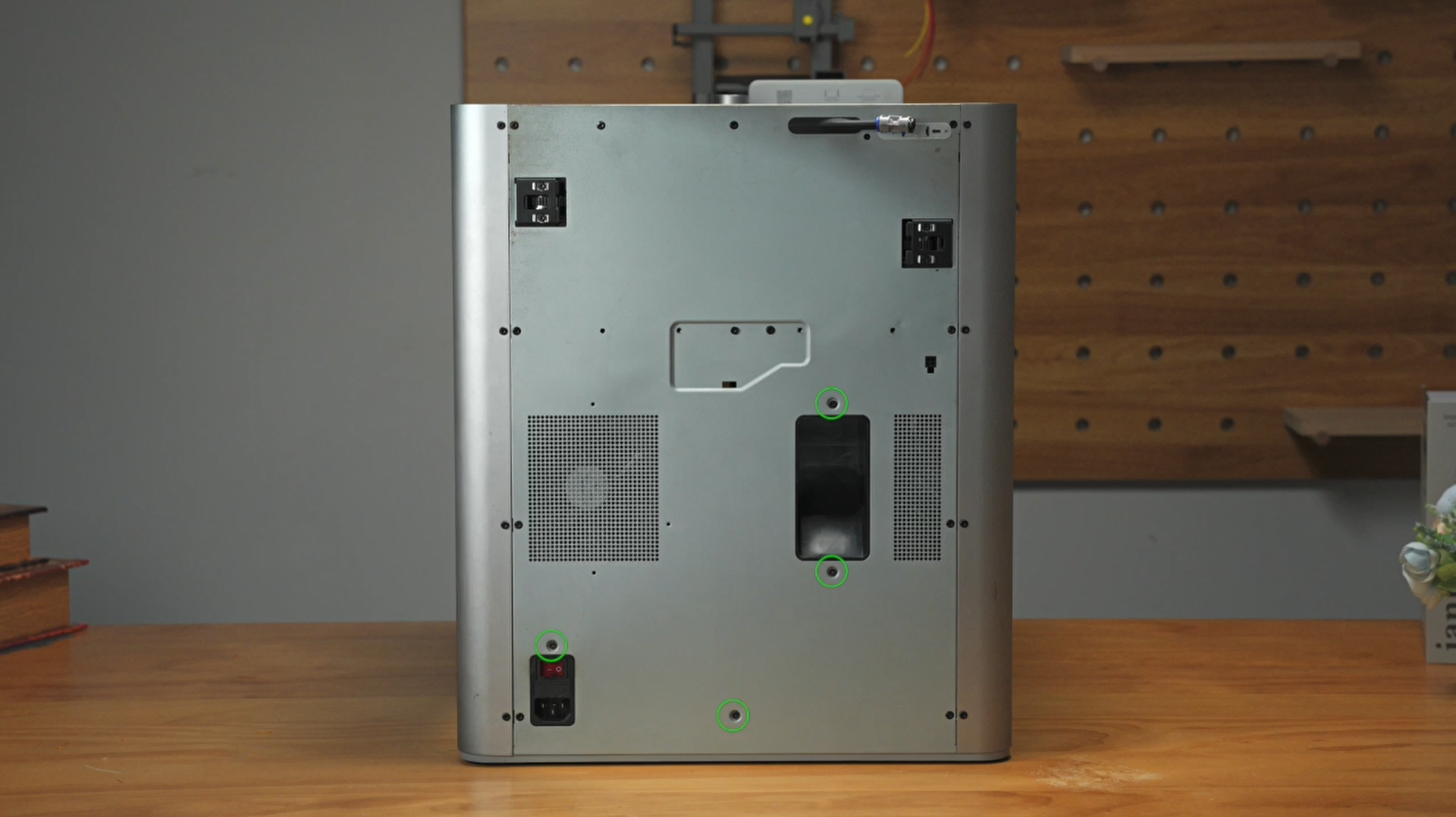

Aflojá los tornillos en la parte de atrás de la impresora. Hay un total de 14 tornillos para sacar: 10 en la primera imagen y 4 en la segunda, como se indica a continuación.

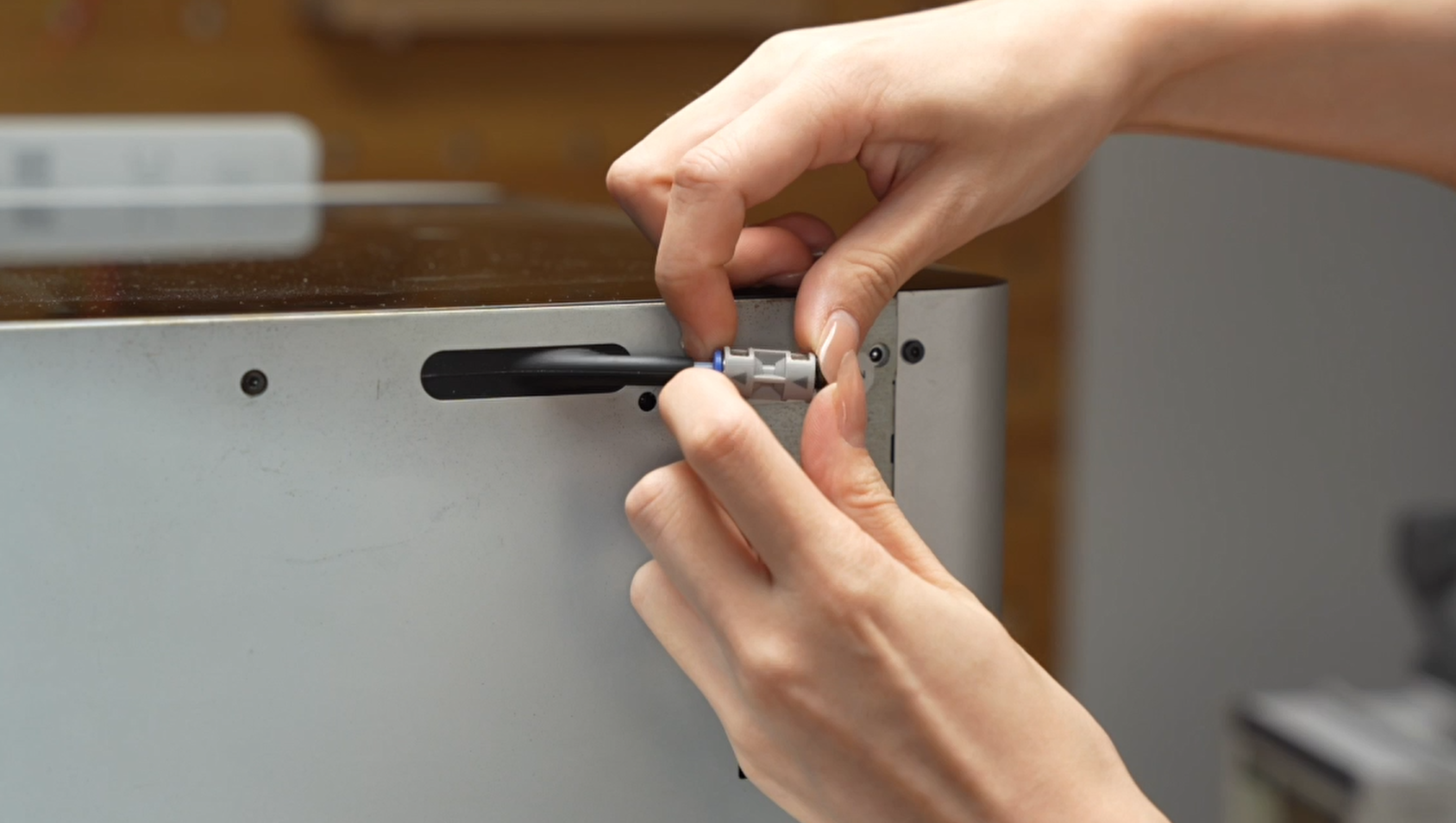

Sacá el acoplador del tubo de PTFE.

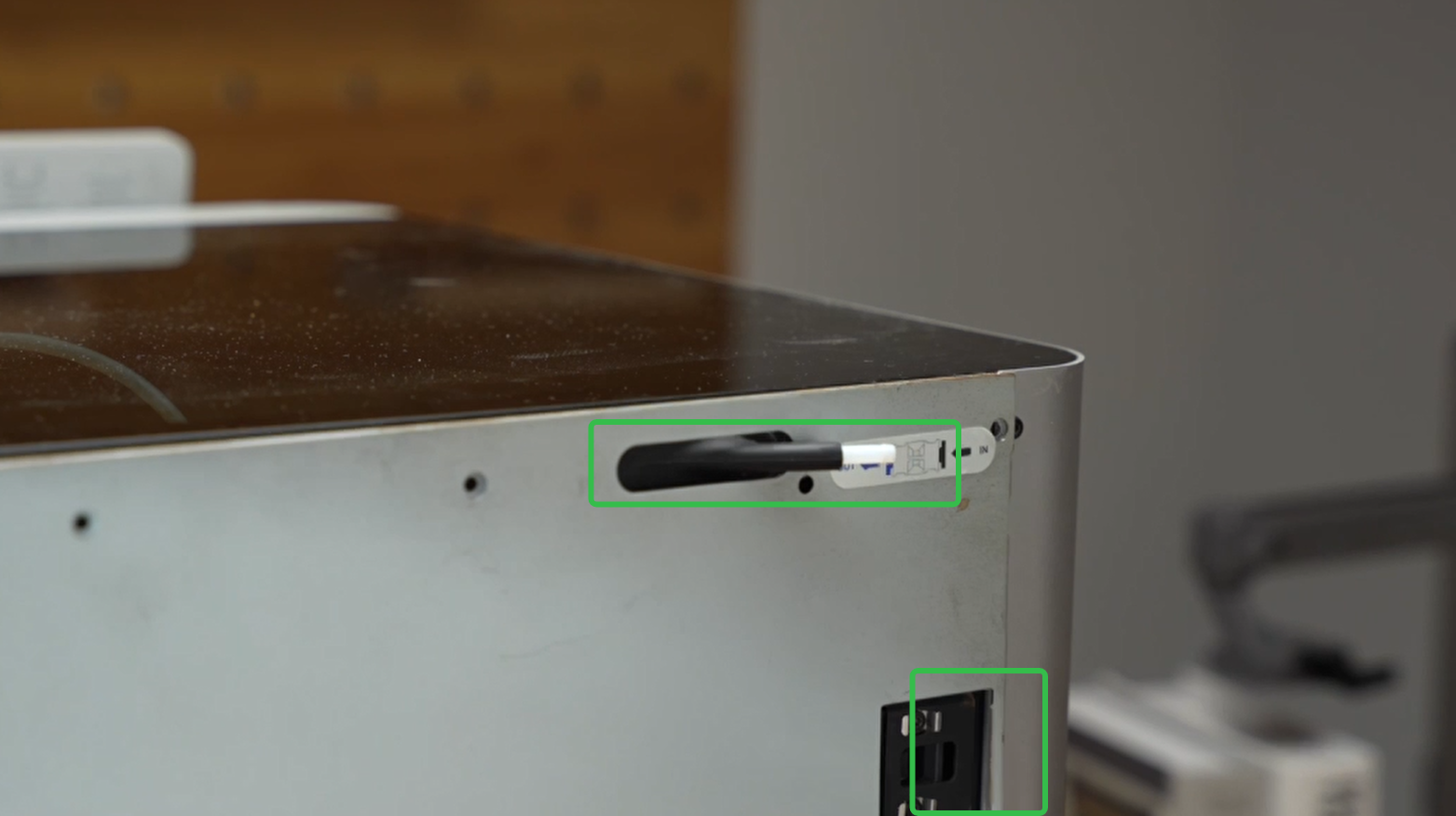

Para sacar la tapa trasera, empezá tirando del lado izquierdo para evitar interferencias con el puerto de tensión de la correa izquierda, y después seguí con el lado derecho. Empujá la salida del tubo de PTFE hacia adentro para soltarla de la tapa.
Instalar el imán

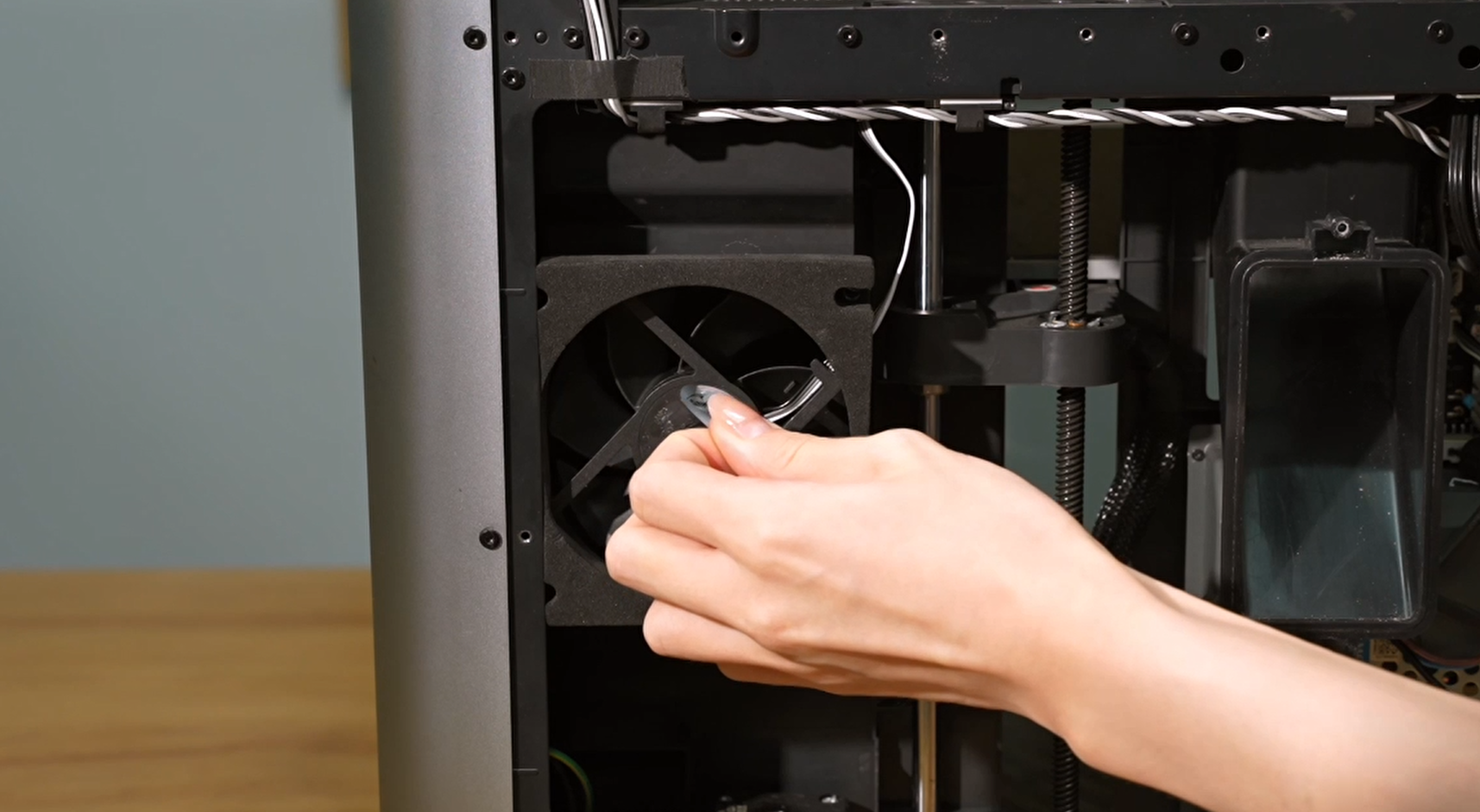

Sacá el adhesivo que está en el medio del ventilador.

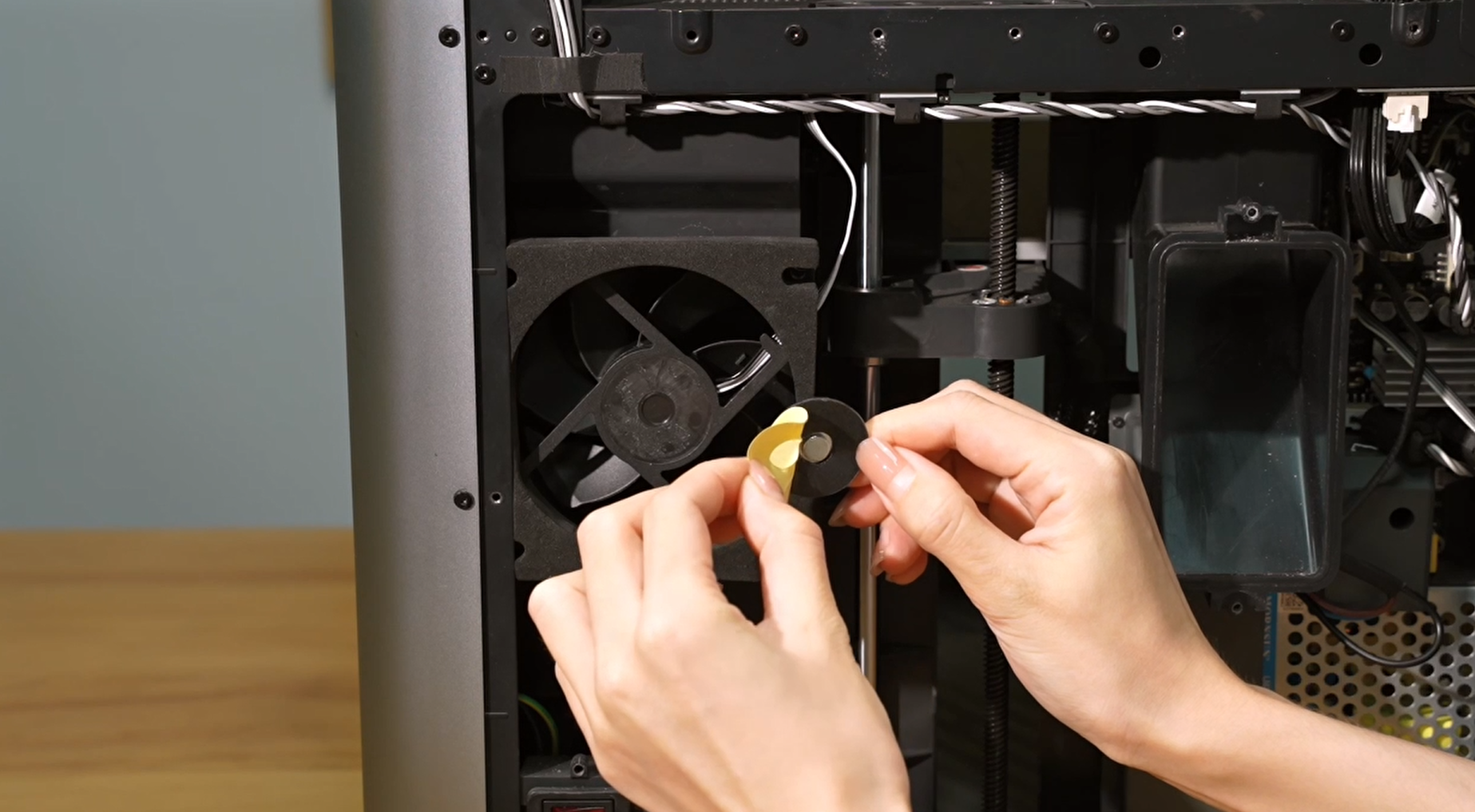

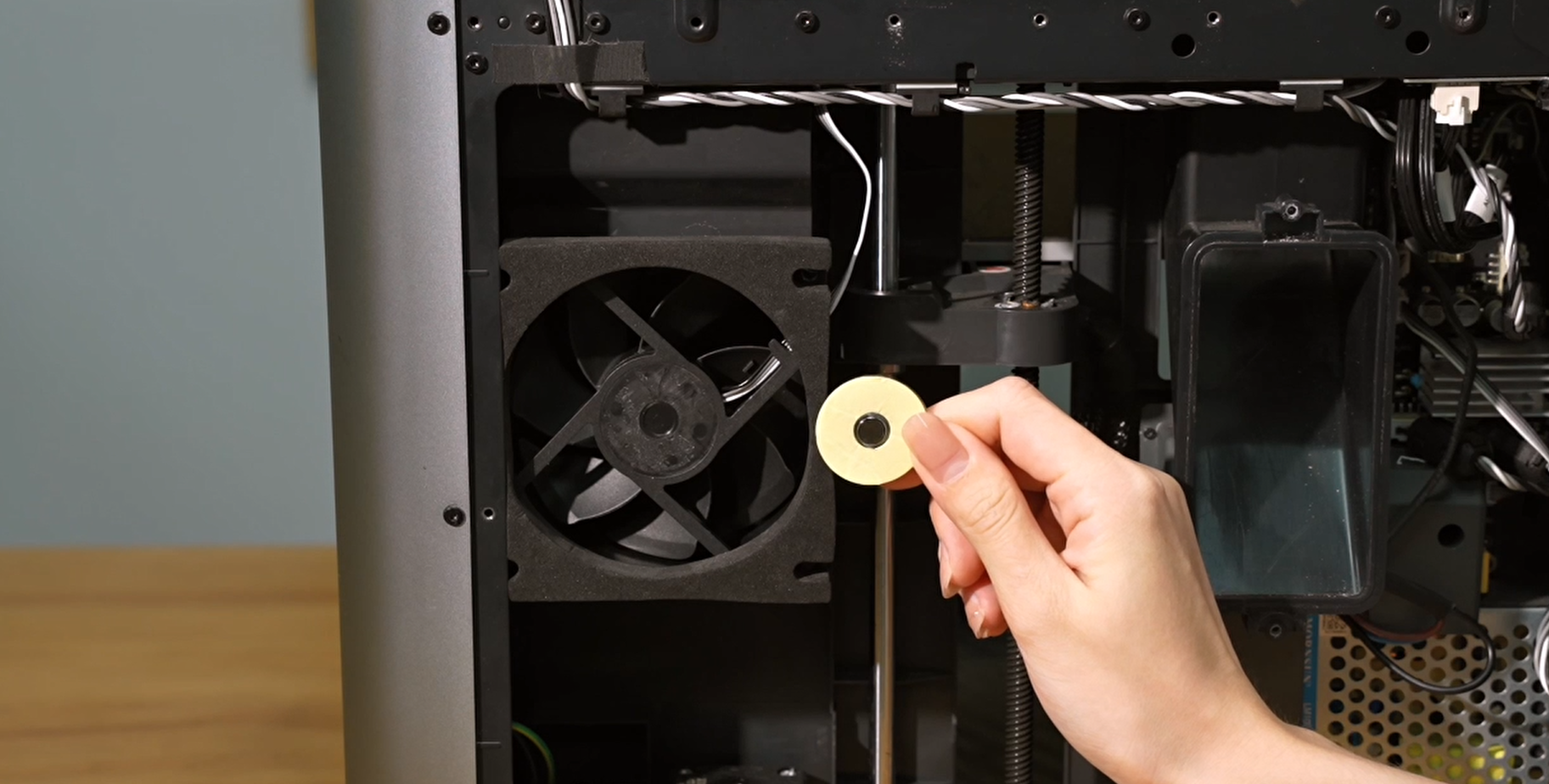

Despegá el protector del adhesivo de la nueva espuma y del imán.

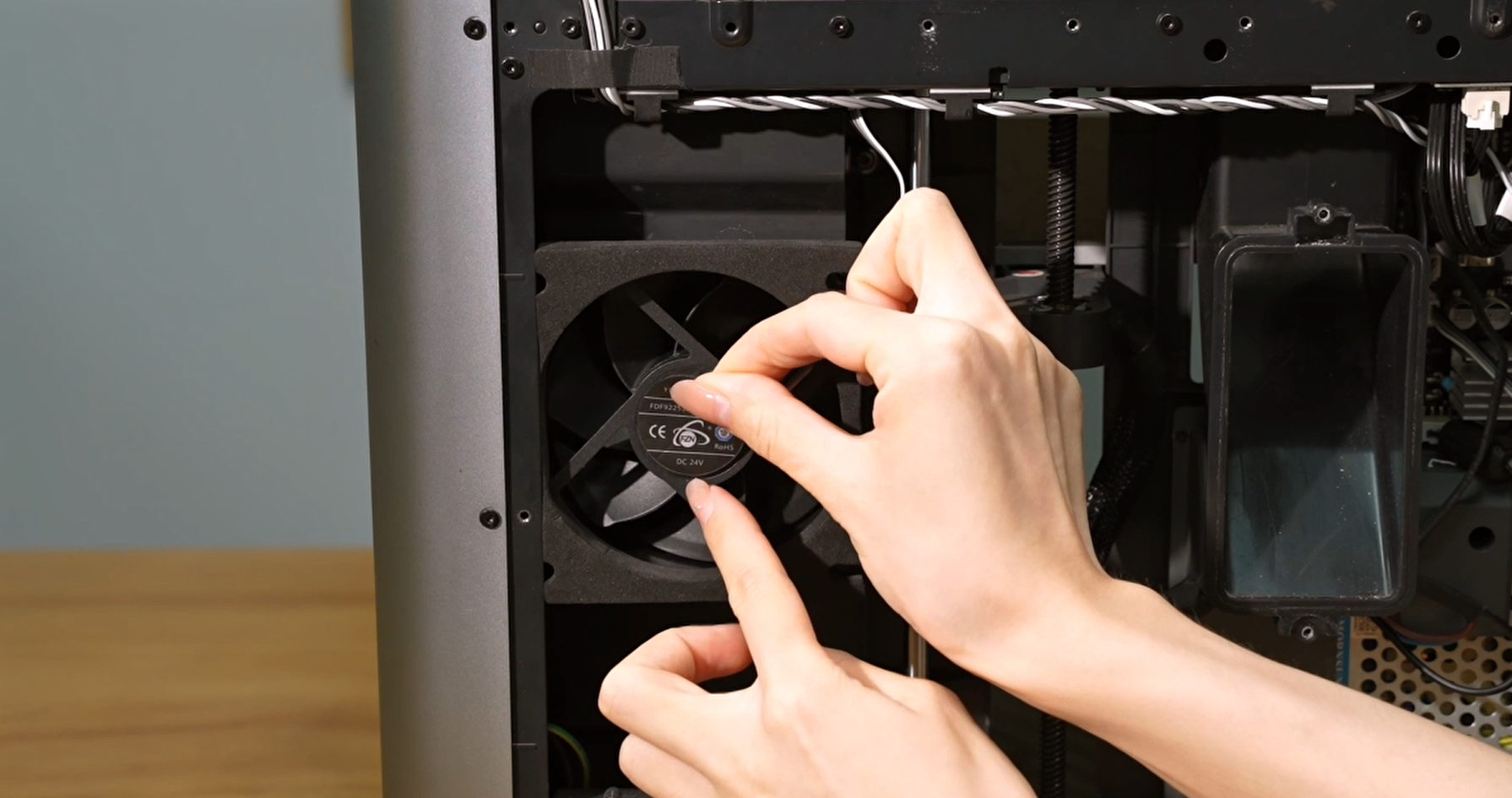

Pegá la nueva espuma y el imán en el centro del ventilador.
Instalar la tapa trasera

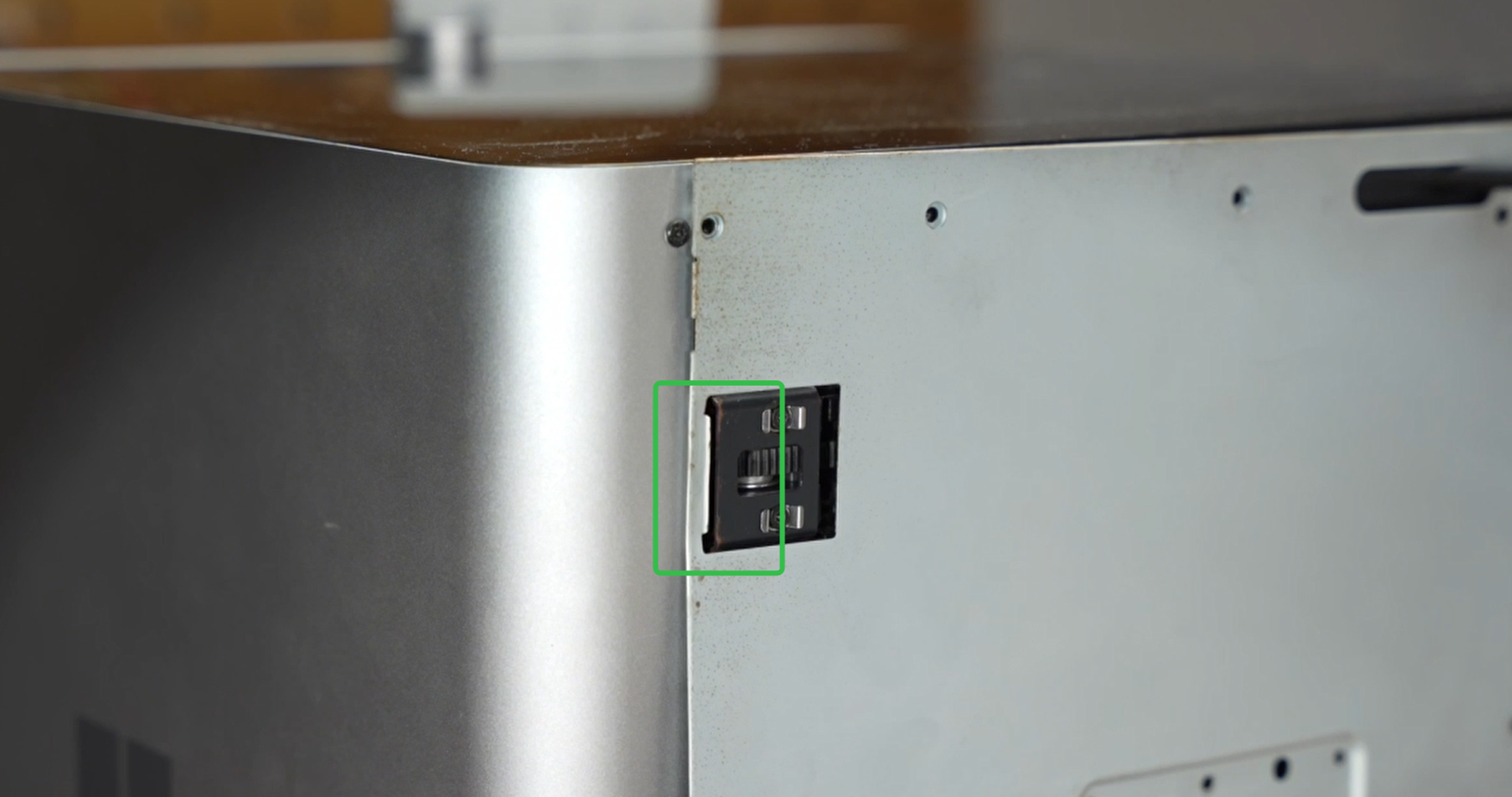

Empezá pasando a través del soporte del tubo, después asegurá el lado derecho de la tapa trasera más allá del tensor de la correa derecha, como se ve abajo. Seguí asegurándola pasando el tensor de la correa izquierda.
Atornillá la tapa trasera de nuevo, prestando atención a los diferentes tipos de tornillos (10 y 4) que señalamos antes.
Nota: Si esto no funciona, reemplazar el ventilador podría ser la solución. Por favor, hacé clic en la Guía de reemplazo del ventilador regulador de temperatura de la cámara para obtener más información relacionada.
