Esta es una guía paso a paso para mostrarte cómo reemplazar el cable USB-C de la impresora X1.
Qué es
El cable USB-C es un cable de comunicación que usa la interfaz Tipo C para conectar la placa principal AP y la placa principal del toolhead.
Cuándo usarlo
- Comunicación inestable del cable USB-C.
- El equipo de soporte técnico confirma que hay una falla de comunicación USB-C después de analizar el archivo LOG.
Herramientas y materiales necesarios

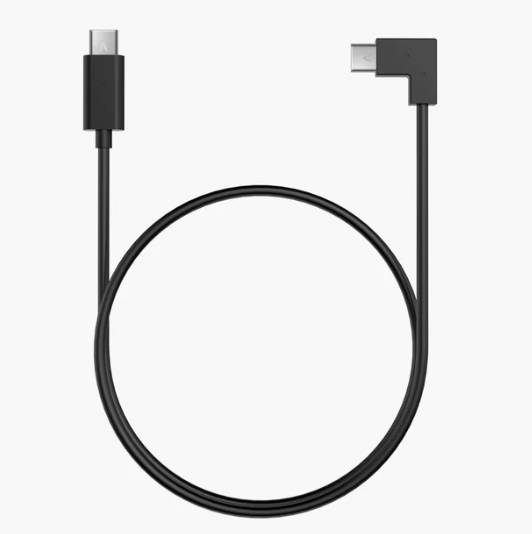

- Un cable USB-C nuevo.
- Llave Allen H1.5 / H2.0.
Aviso: Los conectores de la nueva versión del cable USB-C traen cintas conductoras. ¡Por favor, no las saques!
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento en ella o en su electrónica, incluyendo los cables del toolhead. Dejar la impresora prendida mientras hacés esto puede causar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando le hacés mantenimiento o buscás fallas en la impresora, puede que necesites desarmar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros metales o componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de arrancar con cualquier trabajo de mantenimiento. De esta forma, evitás posibles daños en los componentes electrónicos de la impresora y te asegurás de que el mantenimiento se haga de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de Soporte y vamos a hacer lo posible para responderte rápido y darte la asistencia que necesites.
Guía operativa
Paso 1 - Soltá el tubo de PTFE

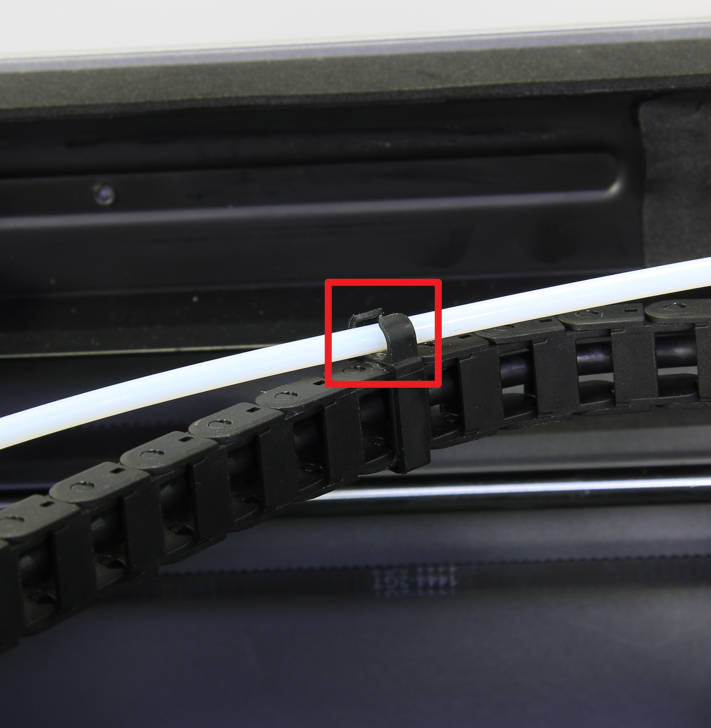

Sacá la tapa de vidrio superior y soltá el tubo de PTFE de la traba que está en la cadena de cables.
Paso 2 - Sacá la tapa de la placa principal AP

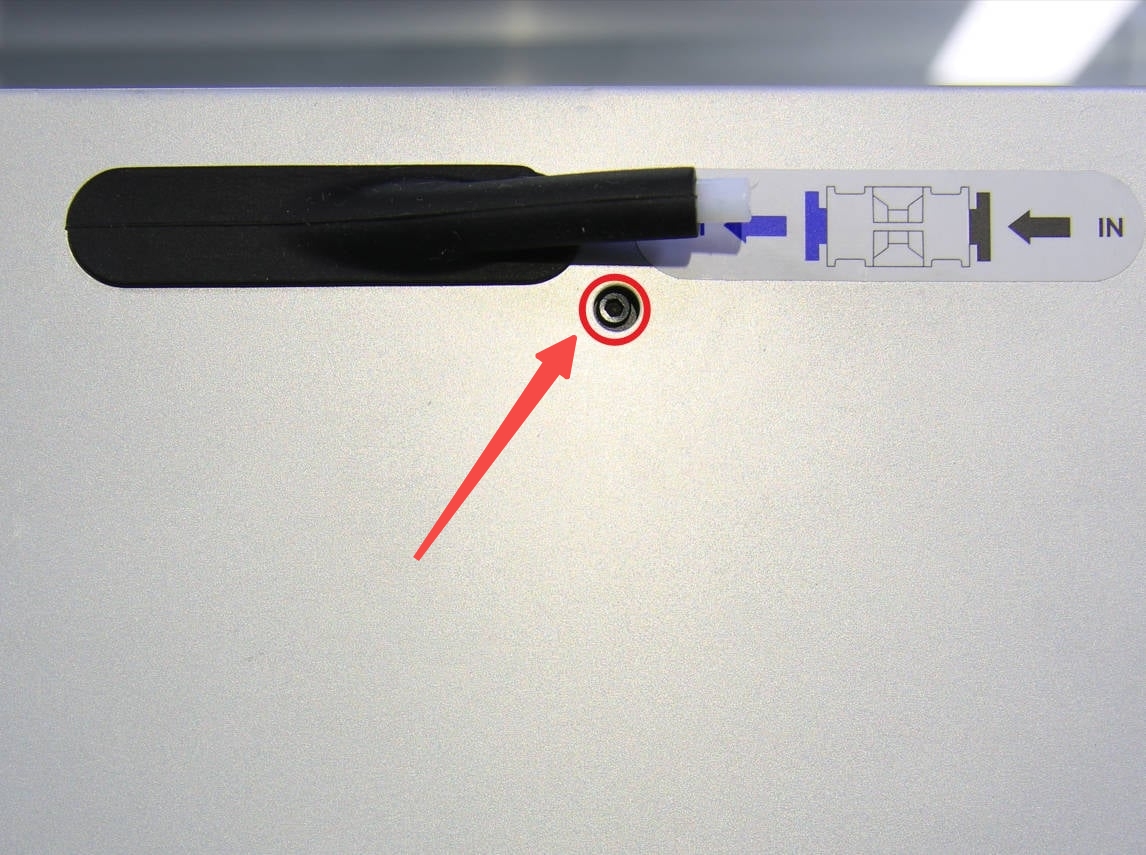

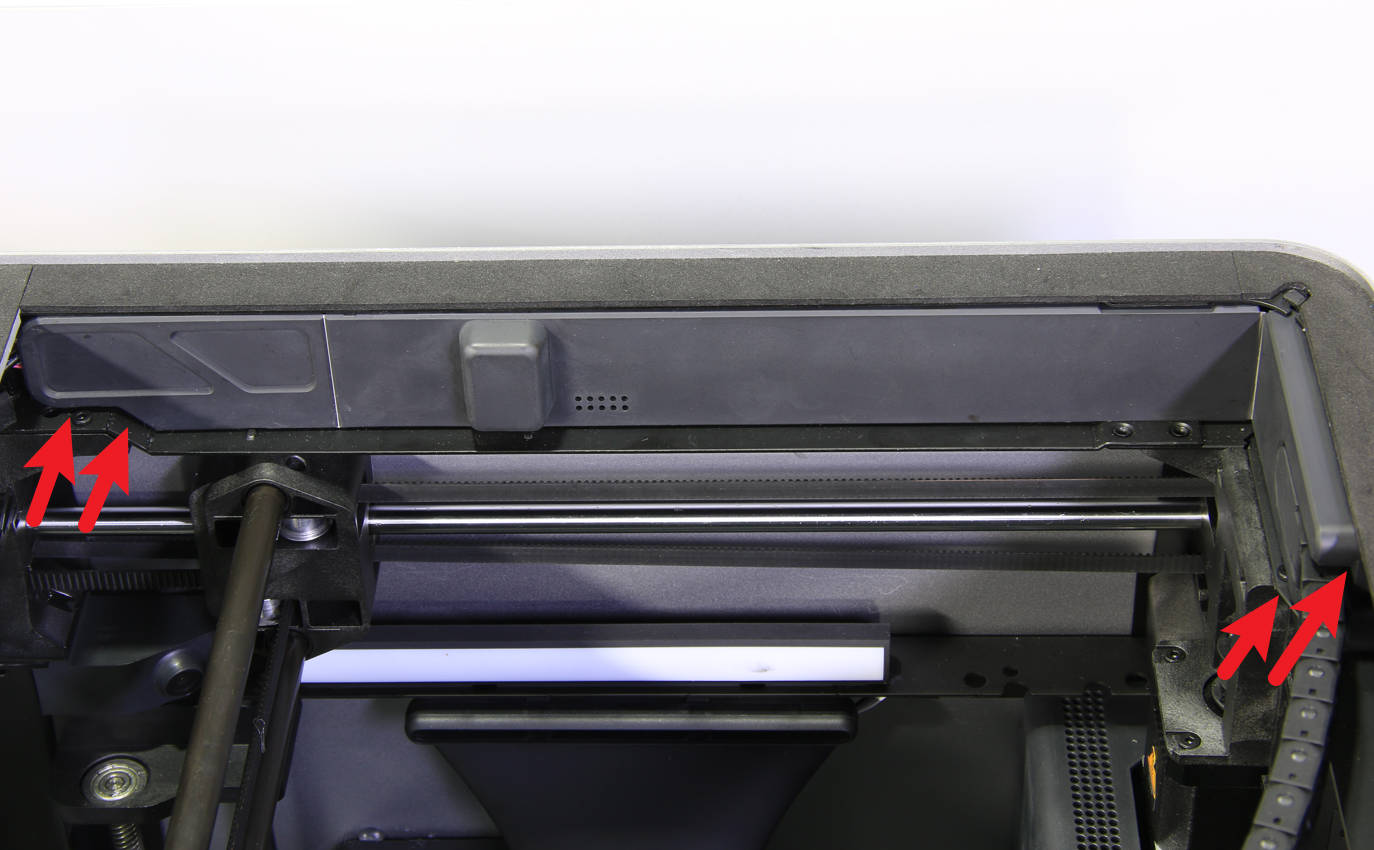

Sacá el tornillo que está debajo del soporte de PTFE con una llave Allen H1.5, abrí la tapa de la placa principal AP desde ambos extremos y luego retirala de las vigas.
Paso 3 - Desconectá la conexión USB (placa AP)

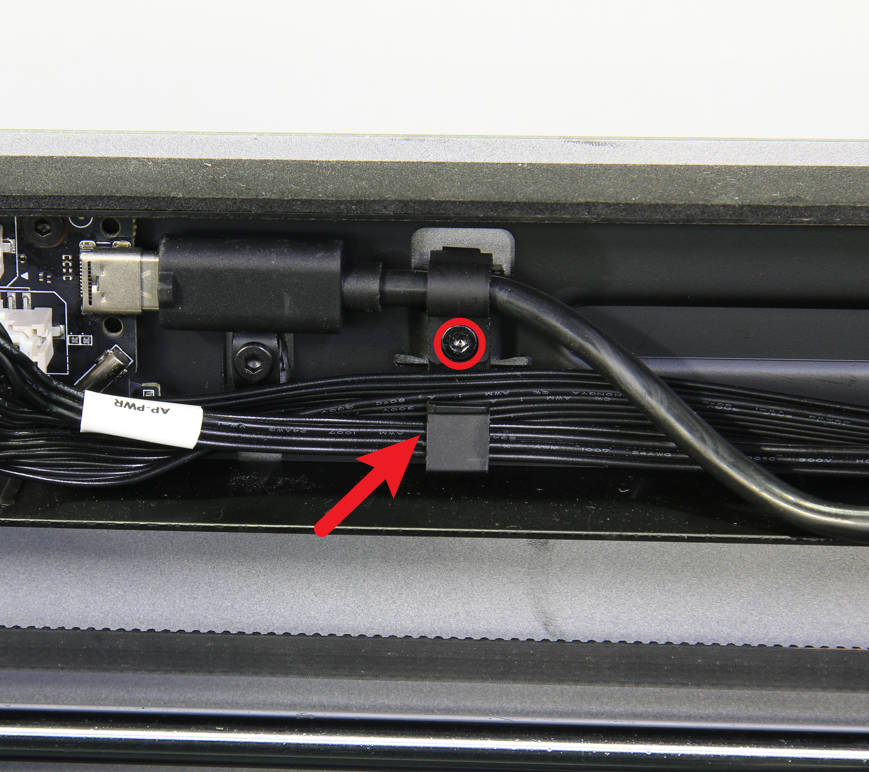

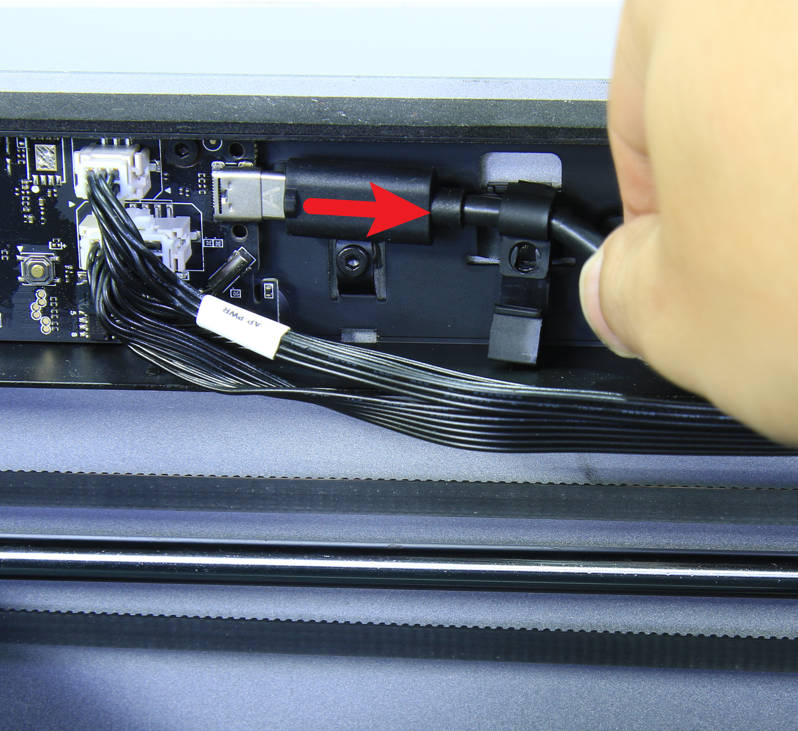

Retirá el cable del bloque de fijación del cable USB, sacá el tornillo con la llave Allen H2.0 y desconectá el cable USB de la placa AP.
Paso 4 - Sacá la tapa trasera del toolhead

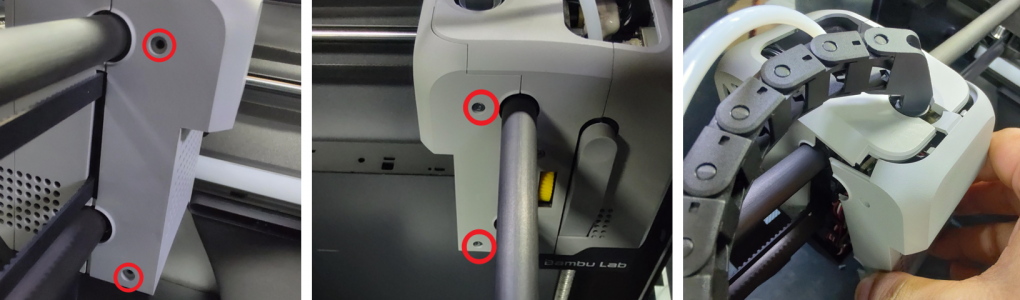

Sacá los 4 tornillos que sujetan la tapa trasera del toolhead usando la llave Allen y retirá la tapa.
Paso 5 - Desconectá la conexión USB (placa TH)

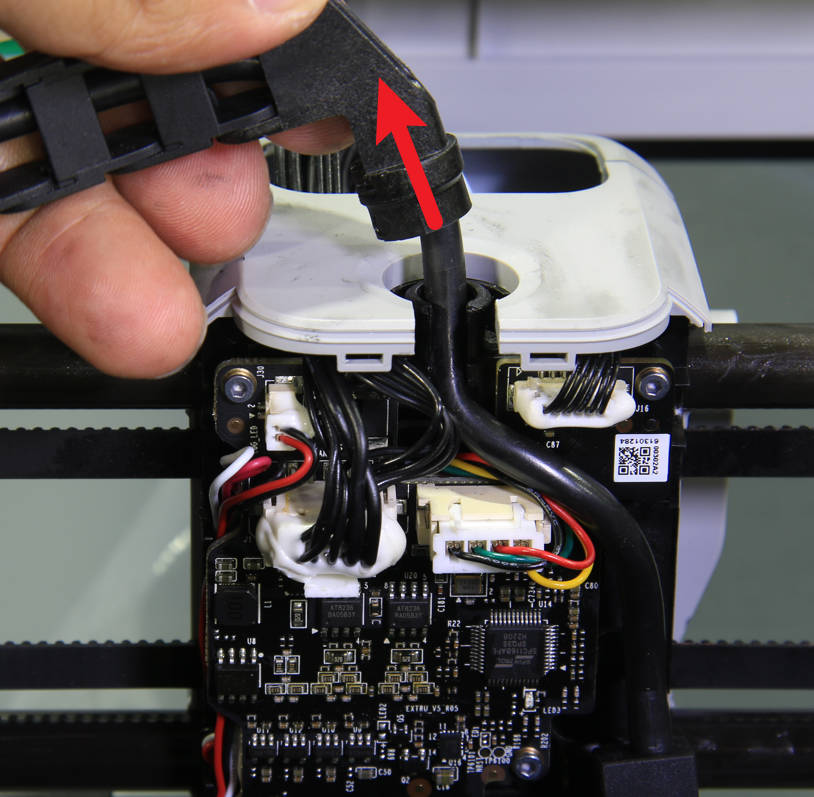

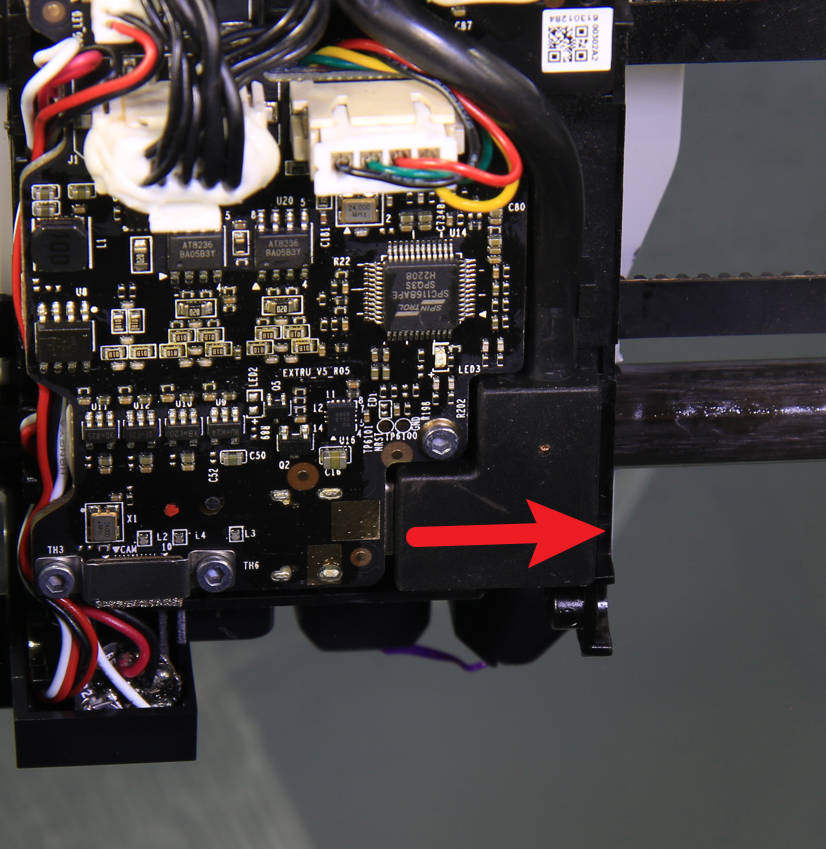

Desconectá el cable USB de la placa del extruder, acomodá la orientación del soporte del cable USB como se muestra en la imagen y después tirá hacia arriba para sacar el cable junto con el soporte del toolhead.
Paso 6 - Retirá el cable USB-C

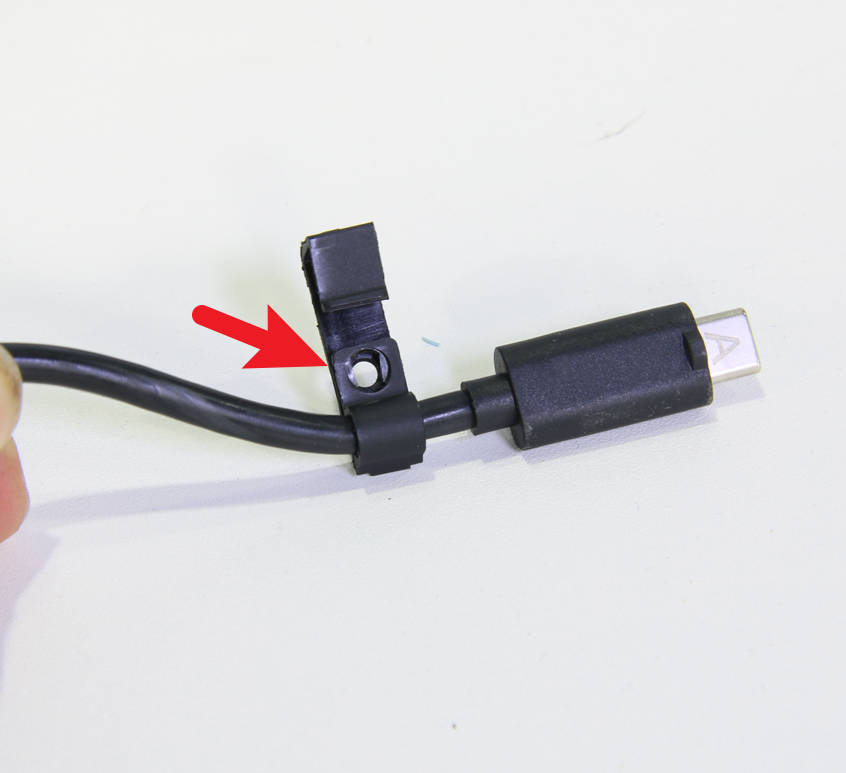

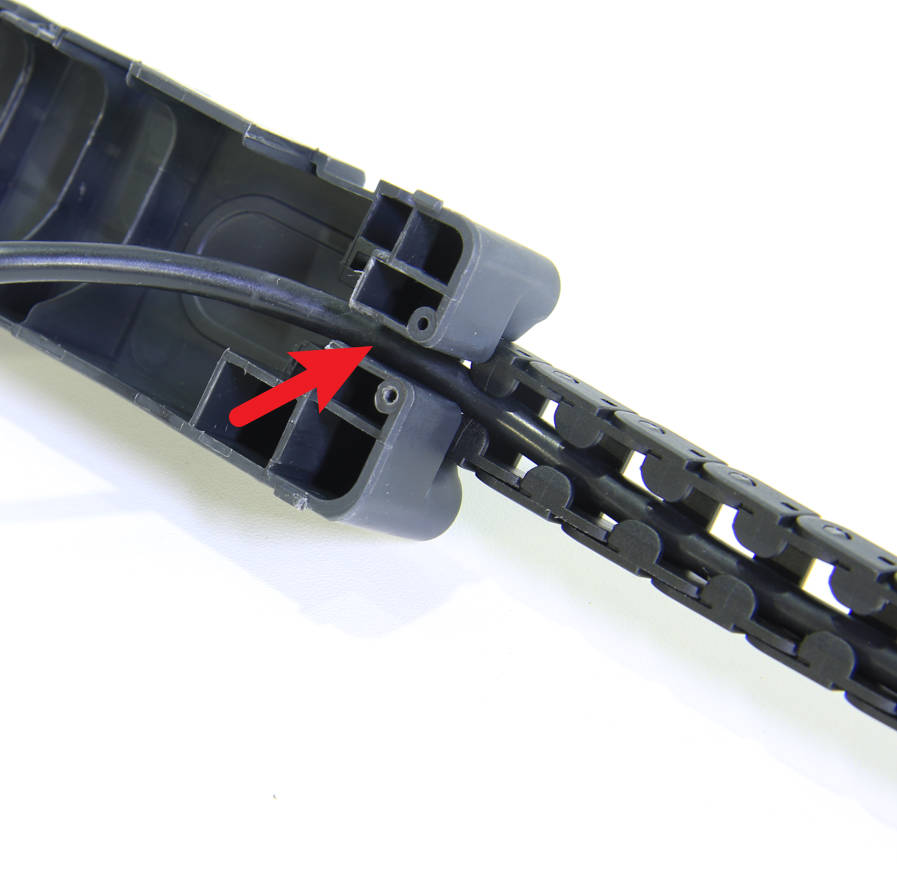

Soltá el cable USB de la tapa de la placa principal AP y de la cadena de cables, retirá el cable USB-C y sacá el bloque de fijación del cable.
Paso 7 - Instalá el cable USB-C nuevo

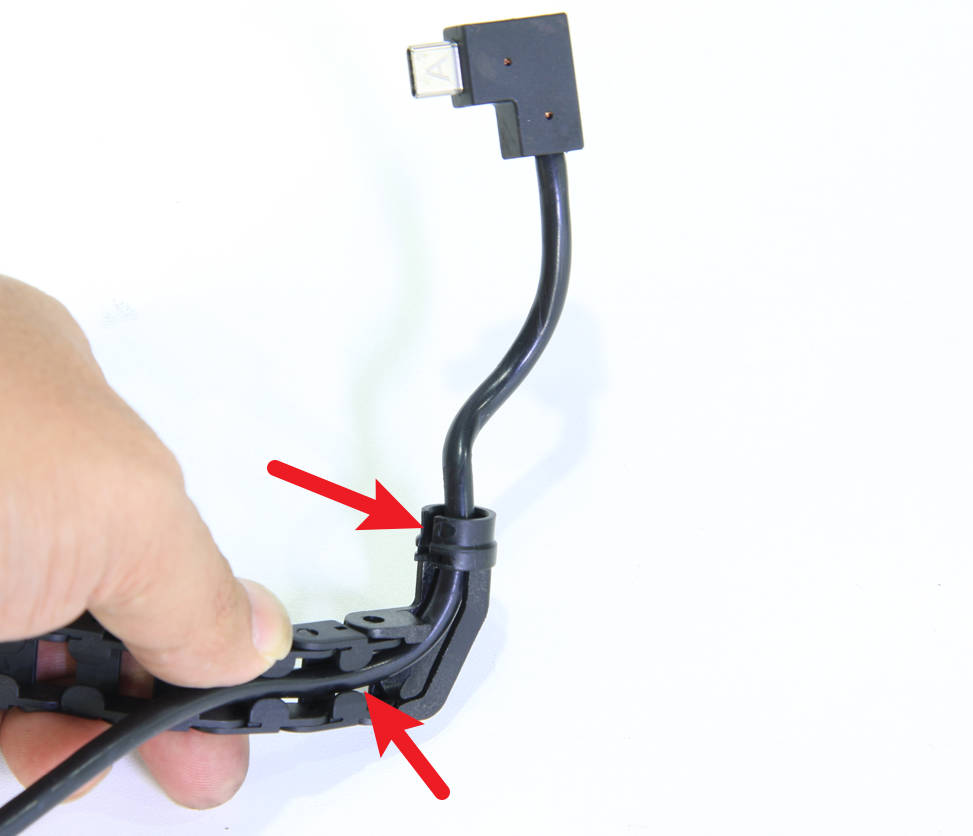

Instalá el cable USB-C en la cadena de cables y en la tapa de la placa principal AP, y volvé a poner el bloque de fijación del cable.
Paso 8 - Conectá el cable USB-C (toolhead)
Conectá el cable USB al conector en la placa del extruder, presioná el cable en la base y montá el soporte del cable en su lugar.
Paso 9 - Instalá la tapa trasera del toolhead
Volvé a poner la tapa trasera del toolhead y asegurala con los 4 tornillos (2 de cada lado).
Paso 10 - Conectá el cable USB-C (placa AP)
Conectá el cable USB a la placa principal AP, fijate que la letra A mire hacia afuera, ajustá el bloque de fijación con el tornillo y enganchá los cables al bloque.
Nota: En la nueva versión, hay un trozo de tela conductora pegada acá, por lo que la letra A no se ve. El cable USB se puede insertar con la parte que sobresale mirando hacia afuera.
Paso 11 - Instalá la tapa de la placa principal AP
Primero alineá la ranura que se muestra en la figura de abajo para colocar la tapa de la placa AP, luego terminala de acomodar y ajustá el tornillo en la parte trasera de la impresora para asegurarla.
Paso 12 - Enganchá el tubo
Montá el tubo de PTFE en la traba de la cadena de cables. Una vez hecho esto, volvé a poner la tapa de vidrio superior en la máquina.
Verificando el funcionamiento
- Prendé la impresora y asegurate de que la cámara esté libre de cualquier impresión o restos en la cama.
- Navegá hasta el menú 'Utilities' en la pantalla, luego seleccioná "Calibrate>". Una vez que el proceso de calibración termine, elegí "Device self-test".
Si todo salió según lo planeado y no aparecieron errores ni advertencias durante la calibración y el self-test, el reemplazo terminó con éxito. De lo contrario, revisá las conexiones y volvé a intentar.
Si los problemas persisten, por favor contactate con el equipo de soporte para recibir más ayuda.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
