Este artículo describe el procedimiento para reemplazar el tensor de Z de la serie X1.
Tensor de Z
Qué es
El tensor de Z es una pieza que va montada en la base de la impresora y se usa para darle tensión a la correa dentada de Z.
¿Cuándo hay que reemplazar el tensor de Z?
- El tensor hace ruidos raros que no se van ni poniéndole aceite.
- El rodamiento del tensor está dañado.
Herramientas y materiales necesarios
- Llave Allen H1.5 y H2.0

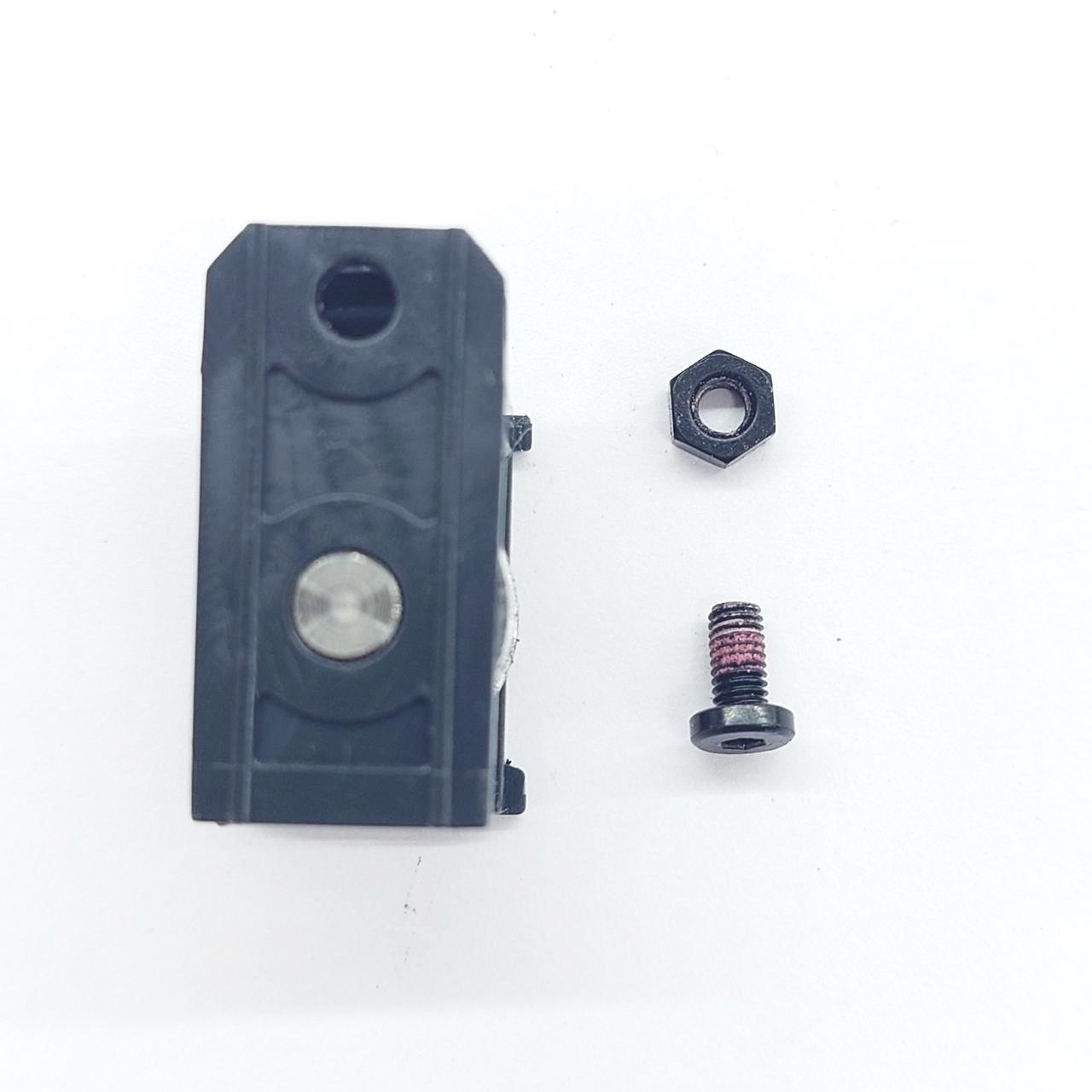

- Nuevo tensor de Z
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier tarea de mantenimiento en la máquina o en su electrónica, incluyendo los cables del toolhead. Si dejás la impresora prendida mientras hacés estas cosas, podés causar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando hagas un mantenimiento o busques solucionar un problema, es posible que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue prendida. Esto puede arruinar la electrónica y causar daños mayores.
Por eso, es esencial apagar la impresora y desconectarla de la corriente antes de meter mano. Así evitás cualquier corto o daño en los componentes electrónicos y te asegurás de que el mantenimiento sea seguro y efectivo.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra Página de Soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Guía de operación - Desarmado
Paso 1 - Limpiá la base inferior

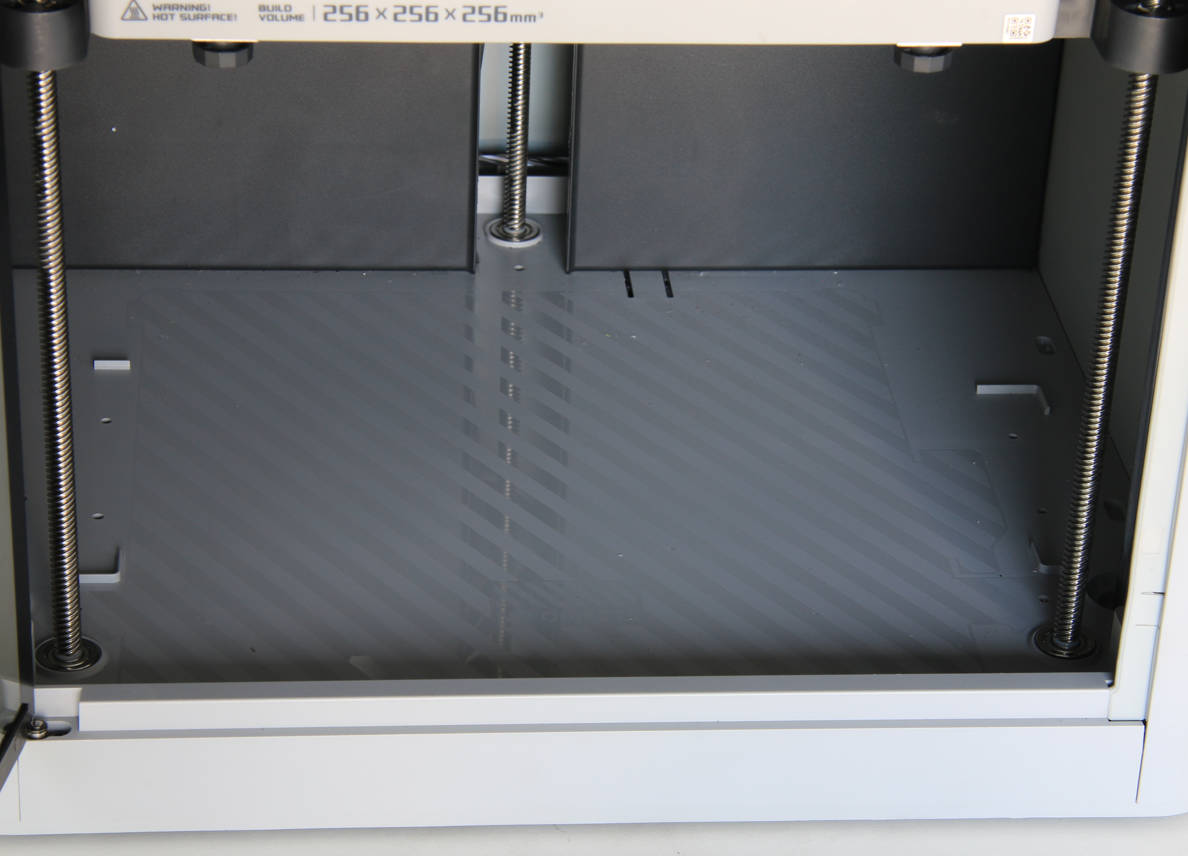

Limpiá cualquier objeto que haya en la base inferior, sobre todo los restos de suciedad alrededor de las varillas lineales.

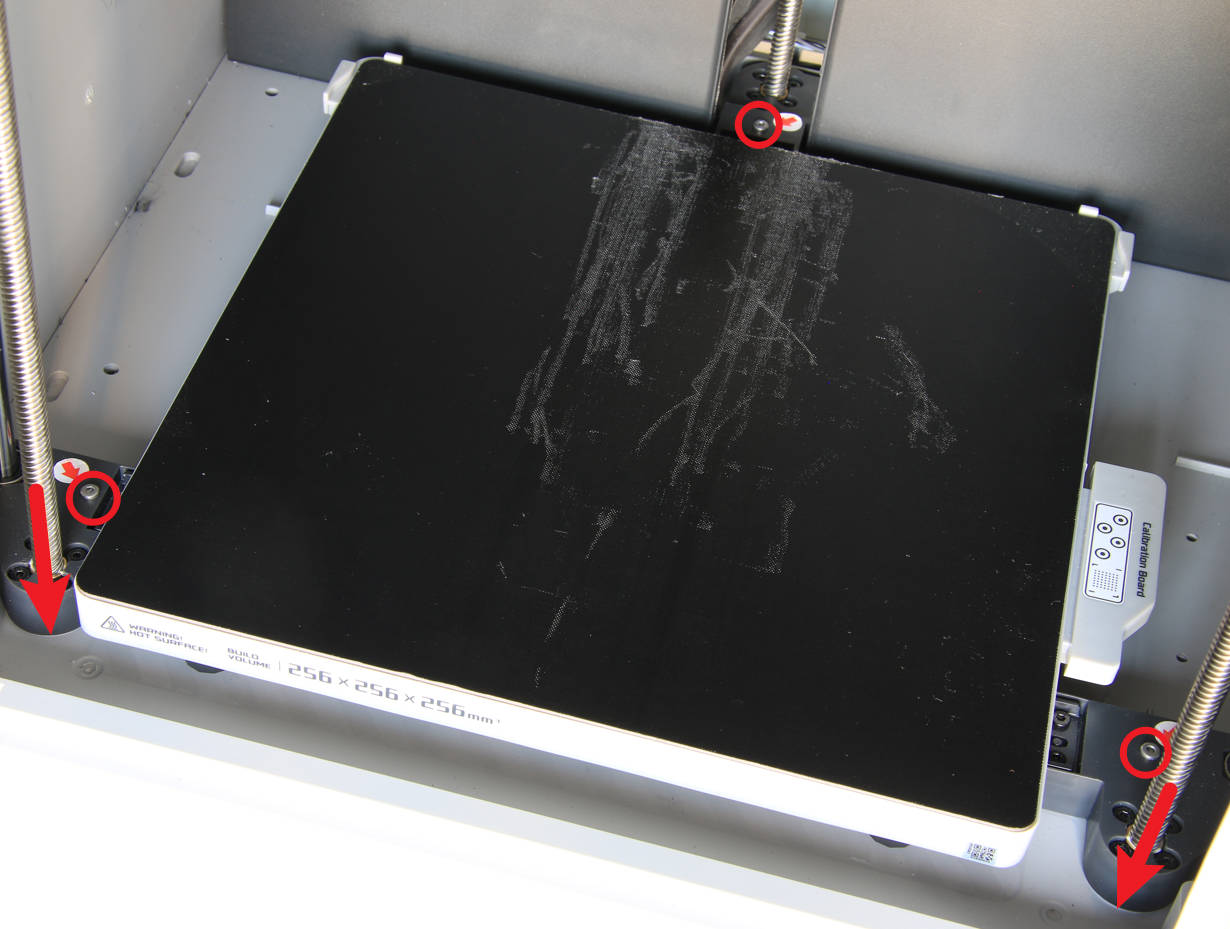

Paso 2 - Bajá la cama caliente hasta el fondo y bloqueá los deslizadores

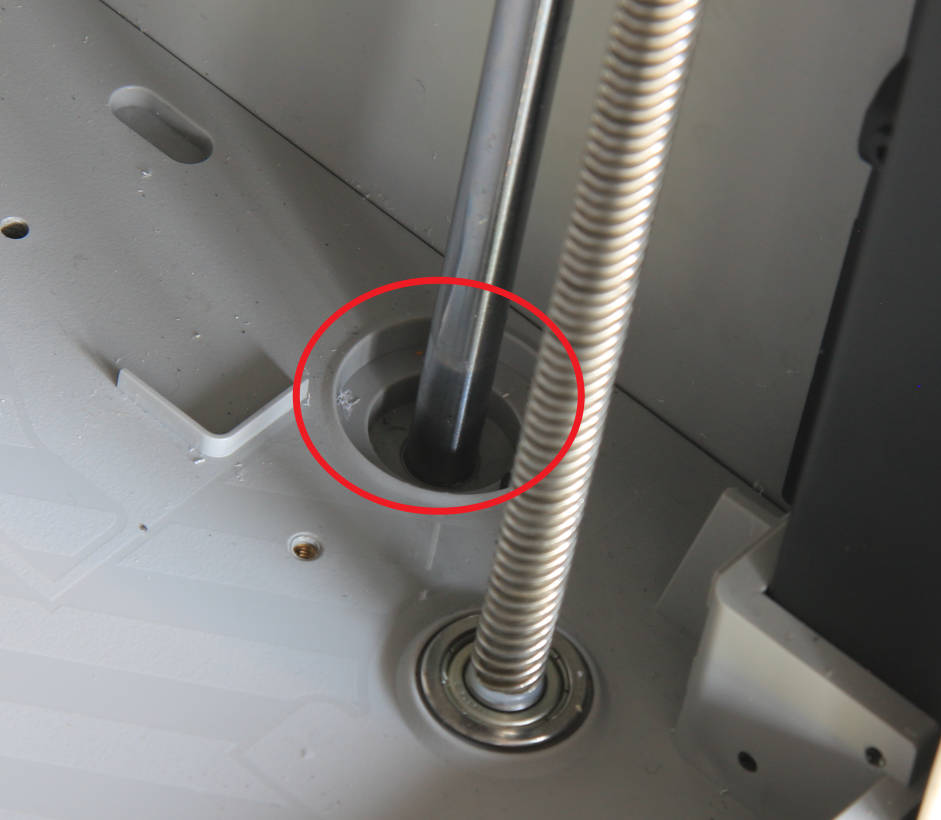

Usando la pantalla, bajá la cama caliente hasta el fondo y bloqueá los 3 deslizadores con los 3 tornillos, tal como hiciste cuando desbloqueaste la cama al desembalarla. Después, apagá la impresora y desenchufá el cable de alimentación.
Nota: Asegurá bien la cama o los deslizadores con los tornillos, pero no te pases de rosca. Si los deslizadores individuales del eje Z se desincronizan después porque la correa no está tensada, la cama ya no se va a poder nivelar. No aprietes de más porque podés barrer las piezas.

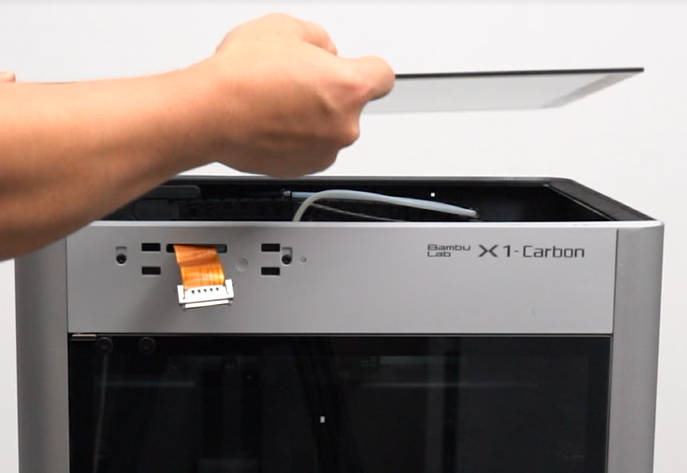

Paso 3 - Sacá la tapa de vidrio y poné la impresora de costado

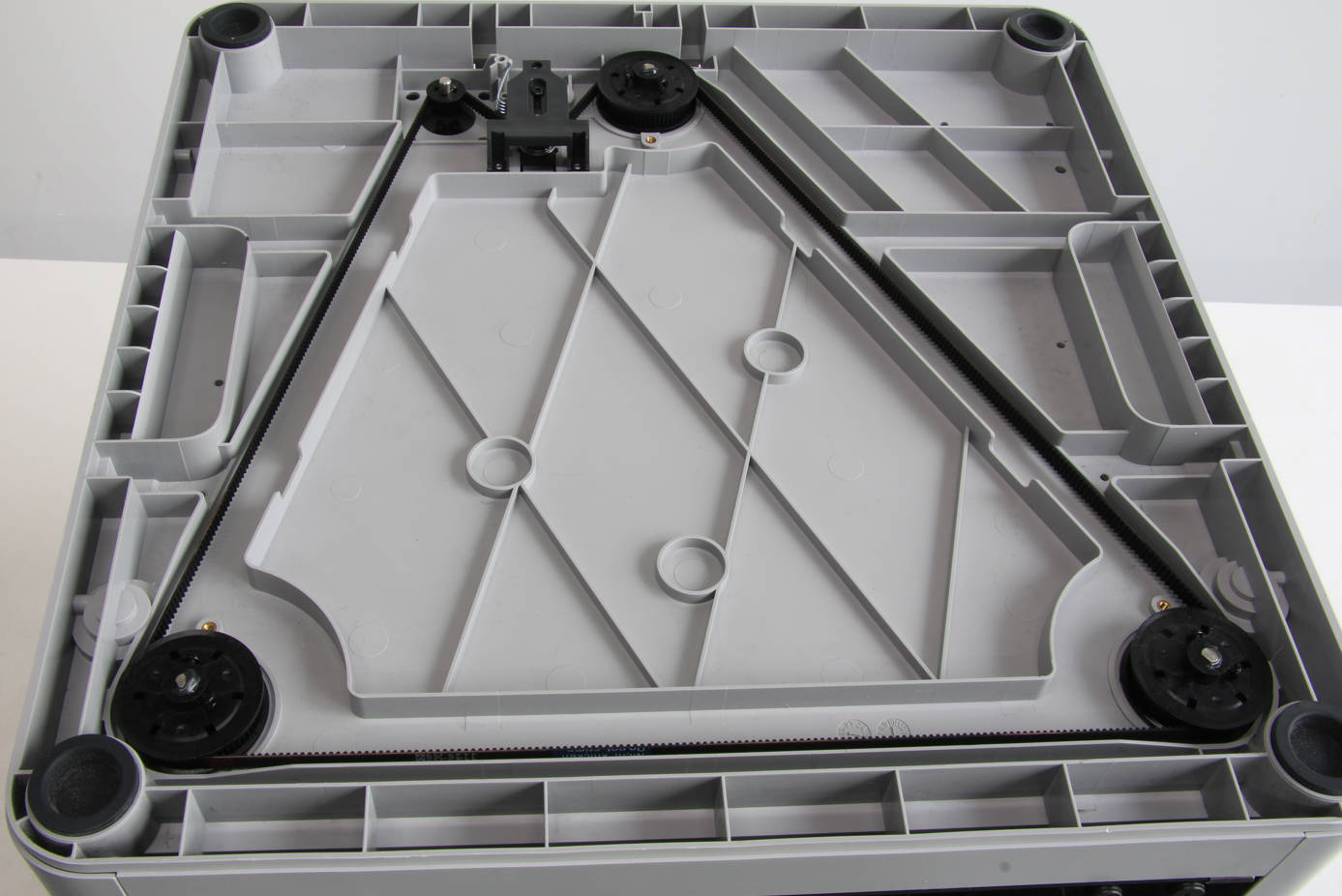

Sacá la tapa de vidrio superior y acostá la impresora de costado para que puedas ver la correa dentada de Z.
Si preferís poner la impresora patas arriba, fijate de sacar la pantalla antes. Mirá esta wiki para ver cómo se saca la pantalla.
Paso 4 - Aflojá los tornillos

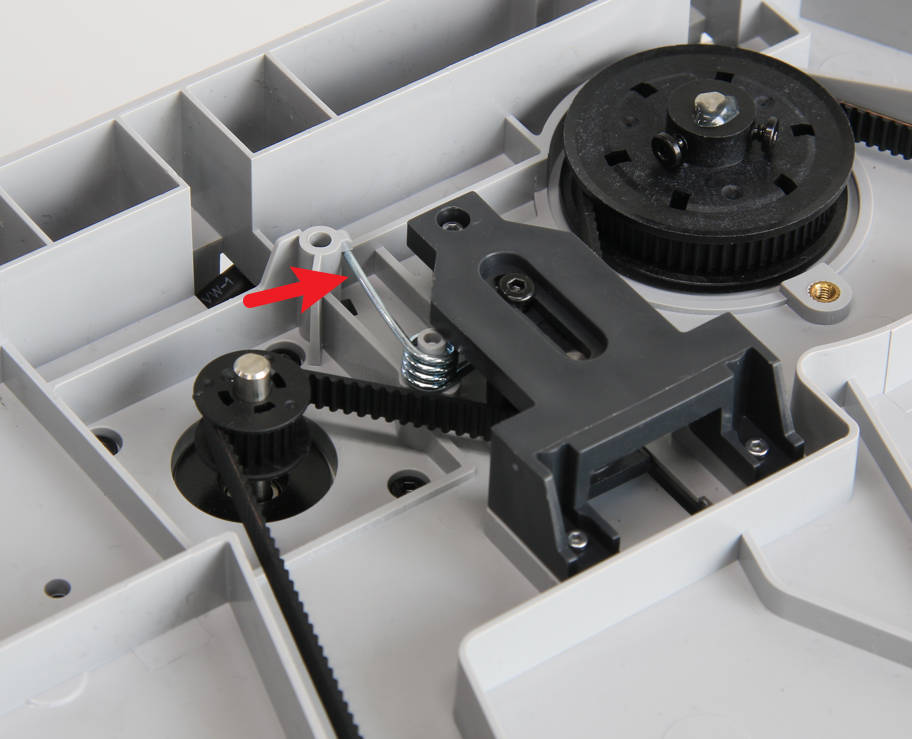

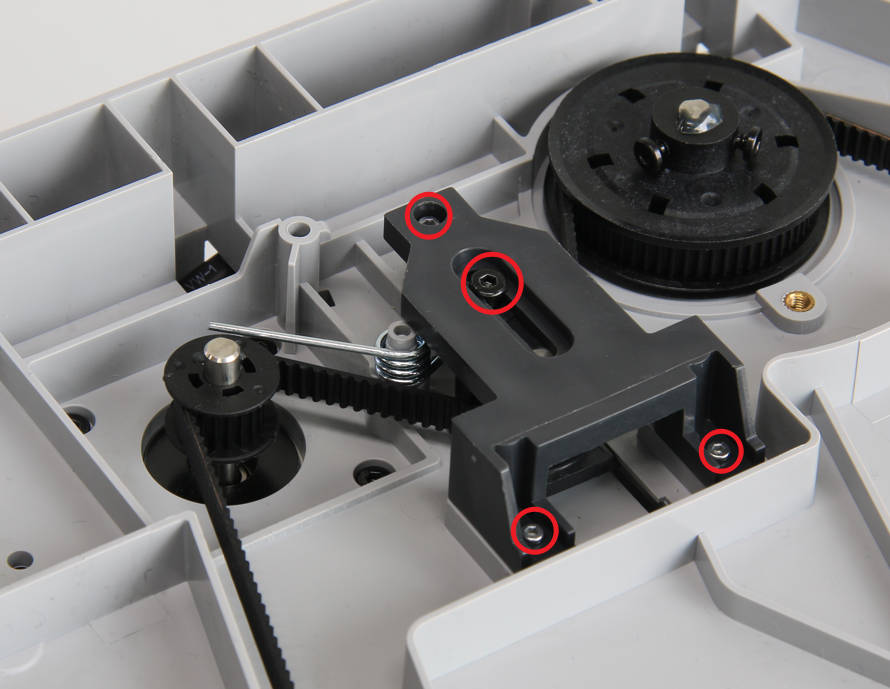

Soltá el resorte de torsión, sacá los 3 tornillos plateados con la llave Allen H1.5 y el tornillo de ajuste negro con la llave Allen H2.0.
Paso 5 - Sacá la tapa de la polea tensora y el resorte de torsión
Retirá la tapa de la polea tensora y sacá el resorte de torsión.
Paso 6 - Retirá el tensor de Z

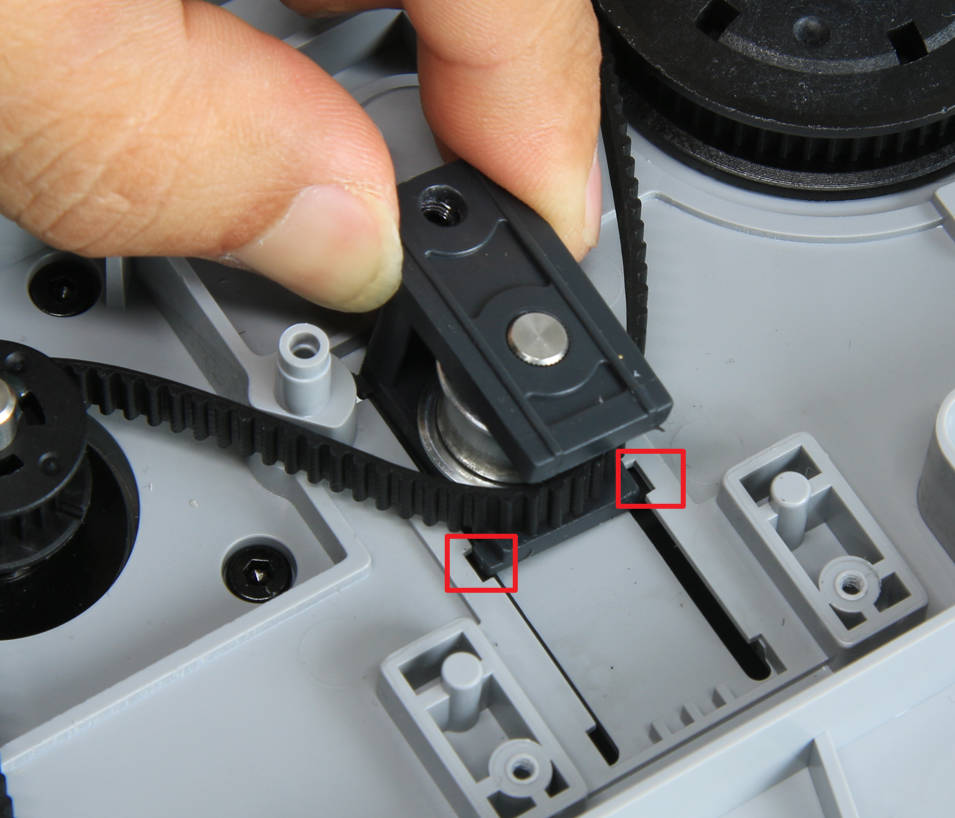

Llevá el tensor hasta el final del riel para sacar todo el conjunto. Ojo que hay una tuerca en el conjunto, fijate de no perderla.
Guía de operación - Armado
Paso 1 - Instalación del conjunto del tensor de Z

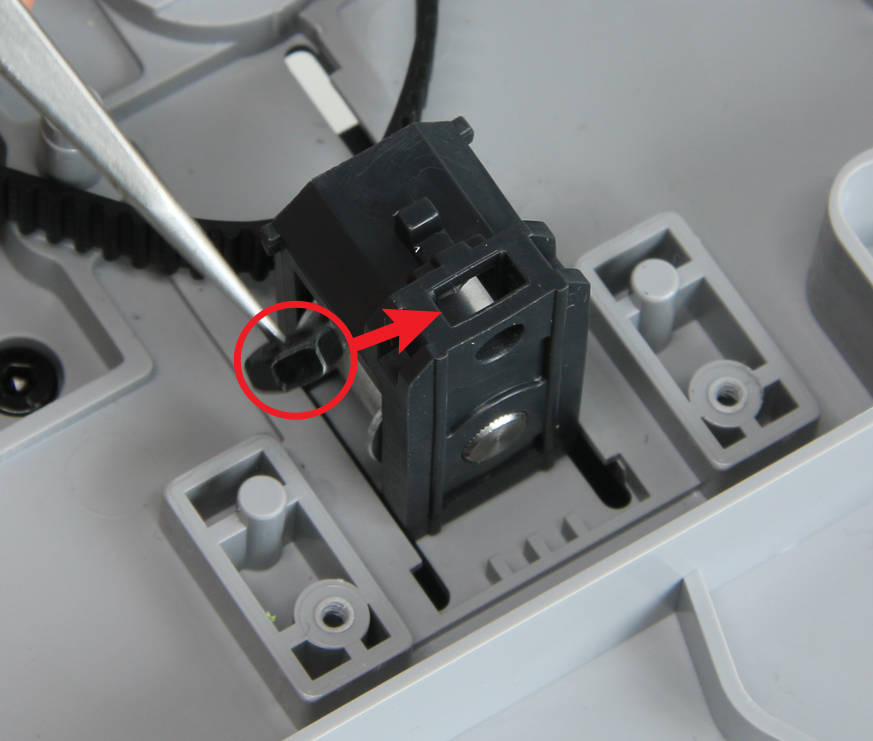

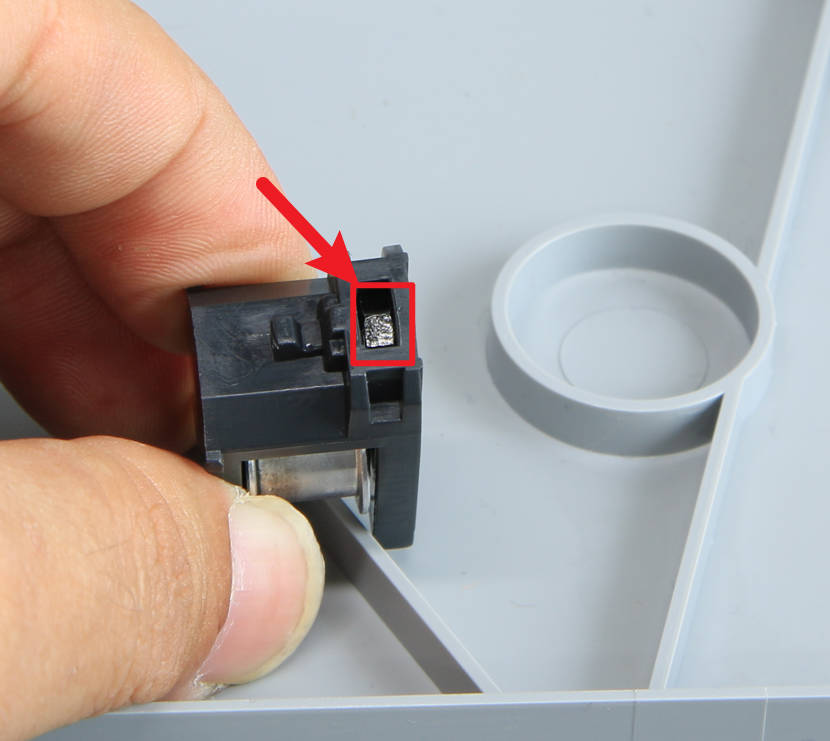

Confirmá que la tuerca esté adentro del conjunto y después instalá el tensor en su lugar.
Paso 2 - Instalación del resorte de torsión

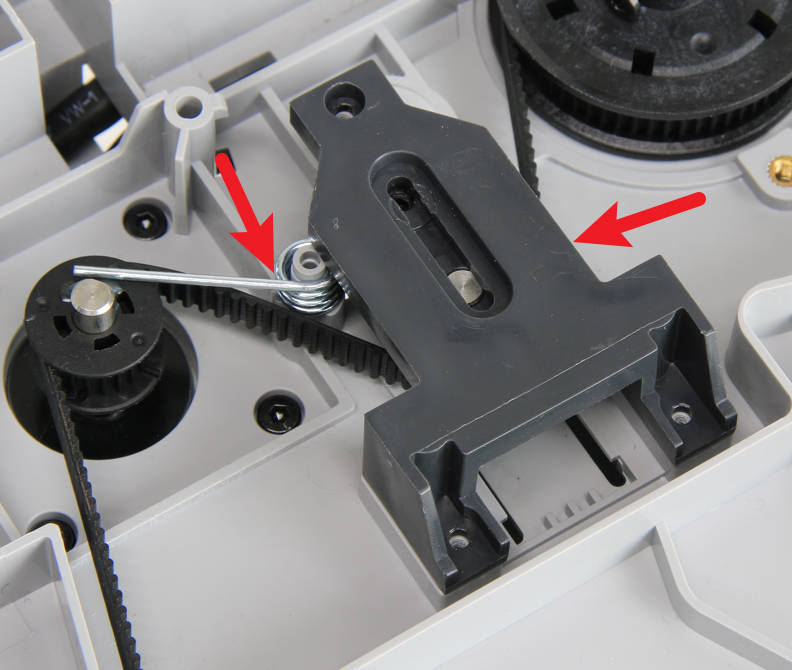

Instalá el resorte de torsión, teniendo en cuenta que el extremo más corto va del lado derecho.
Paso 3 - Instalá la tapa, los tornillos de fijación y tensá el resorte
Poné la tapa del tensor arriba. Ajustá los 3 tornillos plateados con la llave Allen H1.5 para fijar la tapa y presentá el tornillo negro con la llave Allen H2.0, pero no lo aprietes del todo todavía. Doblá el resorte a su posición para que quede tenso.
Paso 4 - Sacá los tornillos de fijación de los deslizadores
Poné la impresora derecha y sacá los tornillos de bloqueo de los 3 deslizadores.
Paso 5 - Tensá la correa de Z y apretá el tornillo
Acostá la impresora de costado otra vez, mové la correa de Z para adelante y para atrás un par de veces para asegurarte de que el movimiento sea suave, y recién ahí apretá el tornillo negro.
Paso 6 - Poné la impresora derecha y volvé a colocar la tapa de vidrio
Enderezá la impresora y volvé a poner la tapa de vidrio en su lugar.
Verificación del funcionamiento
Conectá el cable de alimentación y prendé la impresora.
Corré un Device self-test como se muestra abajo. Si no salta ningún error, el reemplazo fue un éxito.
Si llegás a tener algún problema, primero repasá los pasos y chequeá la instalación, sobre todo si la correa quedó bien tensada, y probá de nuevo. Si el problema sigue, contactate con el equipo de soporte para que te den una mano.
Notas finales
Esperamos que esta guía detallada te haya servido.
Queremos que puedas hacer esto de forma segura y efectiva. Si tenés dudas sobre el proceso que explicamos, te recomendamos que hables con nuestro equipo de atención al cliente antes de empezar. Están siempre listos para ayudarte con cualquier pregunta.
Hacé clic acá para abrir un nuevo ticket en nuestra Página de Soporte.
Vamos a hacer lo posible para responderte rápido y darte la asistencia que necesites.
