Guía de operación sobre el reemplazo de algunos cables internos en las impresoras de las series X y P.

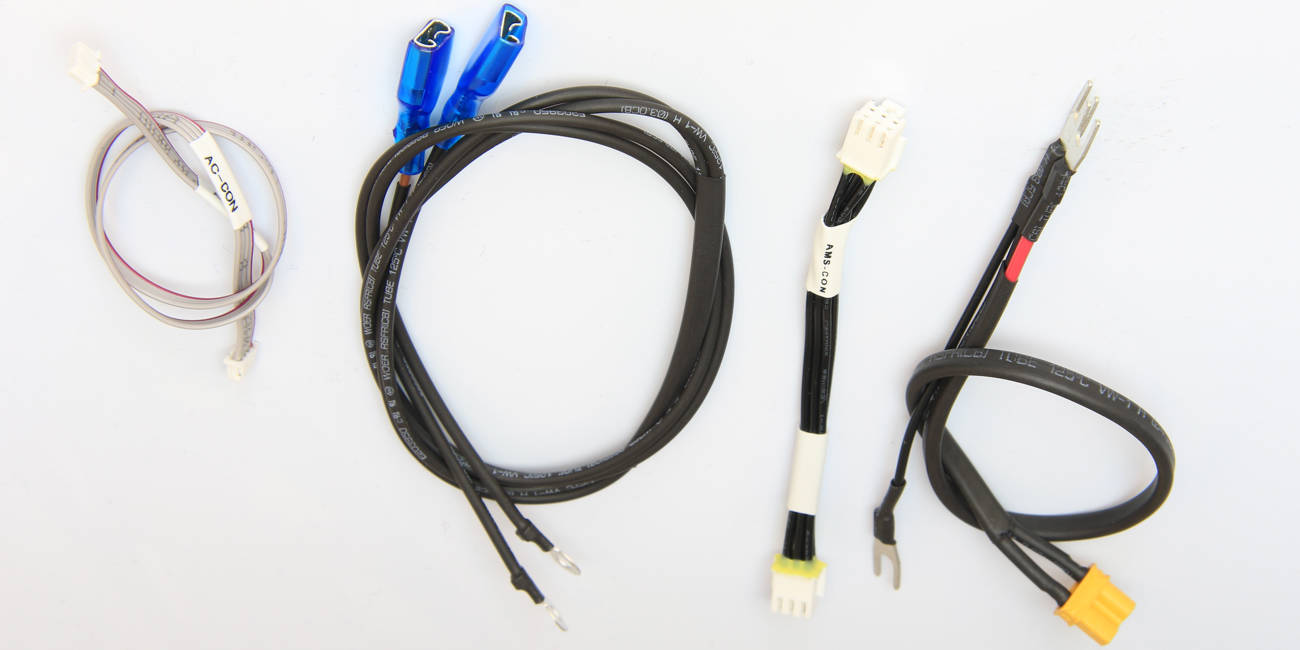

Pack de cables de la impresora (4 en 1)
Se trata de una colección de 4 cables de conexión interna para impresoras de las series X y P, detallados a continuación:
- 1 cable de placa MC a placa AC;
- 1 cable de alimentación de la cama caliente;
- 1 cable de placa MC a placa de interfaz del AMS;
- 1 cable de alimentación de la placa MC.
(De izquierda a derecha)
Cuándo usarlo
- Fichas dañadas que afecten la instalación;
- Cables dañados;
- Según el diagnóstico del equipo de Soporte al Cliente de Bambu Lab.
Herramientas y materiales necesarios
- Llave hexagonal H2.0 / H1.5
- Destornillador Phillips (en cruz)
- Pinzas
Lista de tornillos
- Tornillo A (BT3*5): Panel trasero (4 unidades).
- Tornillo B (ST3*4.5): Panel trasero (10 unidades).
- Tornillo C (BT2*8): Rampa de desecho y tapa del cable de alimentación (2 + 6 unidades).
- Tornillo D (BT3*5): Rampa de desecho (1 unidad).
- Tornillo E: Soporte de cables (2 unidades).
- Tornillo F (BT3*8): Cama caliente.
- Tornillo G (BT2-5): Tapa de terminales y placa de sujeción (2 + 2 unidades).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de realizar cualquier trabajo de mantenimiento en la misma o en su electrónica, incluyendo los cables del cabezal de herramientas (toolhead). Dejar la impresora encendida mientras hacés estas tareas puede provocar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando realices mantenimiento o resolución de problemas, es posible que tengas que desmontar algunas partes, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue encendida.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de cualquier trabajo. De esta manera, evitás daños potenciales y te asegurás de que el mantenimiento sea seguro y efectivo.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de Soporte y haremos lo posible para responderte rápido y darte la asistencia que necesitás.
Retirar e instalar el panel trasero, la rampa de desecho y la tapa del cable de alimentación
Paso 1 - Retirar e instalar el panel trasero
Consultá el contenido sobre el panel trasero para retirarlo (y volver a instalarlo).
Paso 2 - Retirar e instalar la rampa de desecho

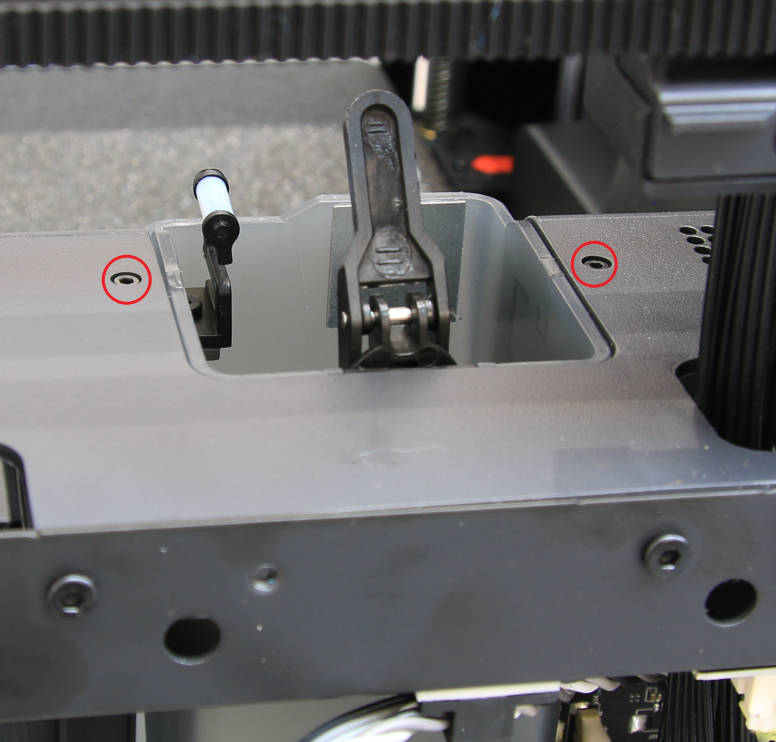

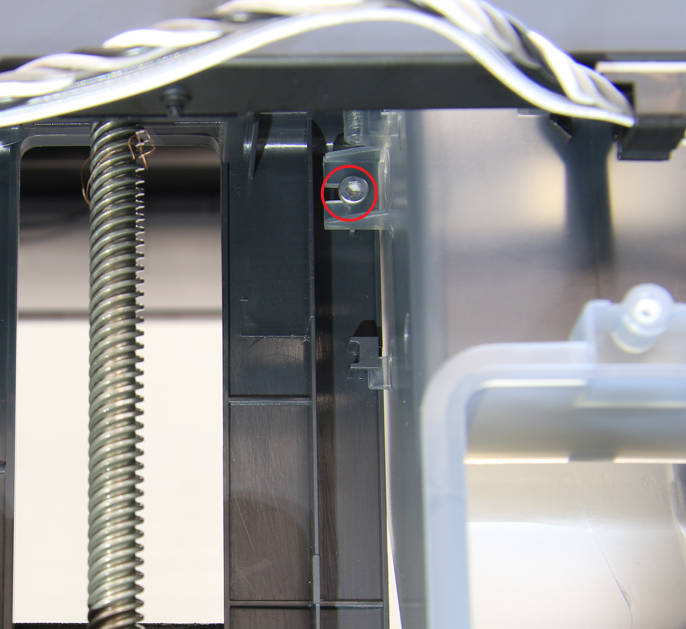

Como se muestra en la imagen, sacá el tornillo plateado con una llave hexagonal H2.0. Luego, retirá los 2 tornillos negros C con una llave H1.5 y sacá la rampa de desecho.

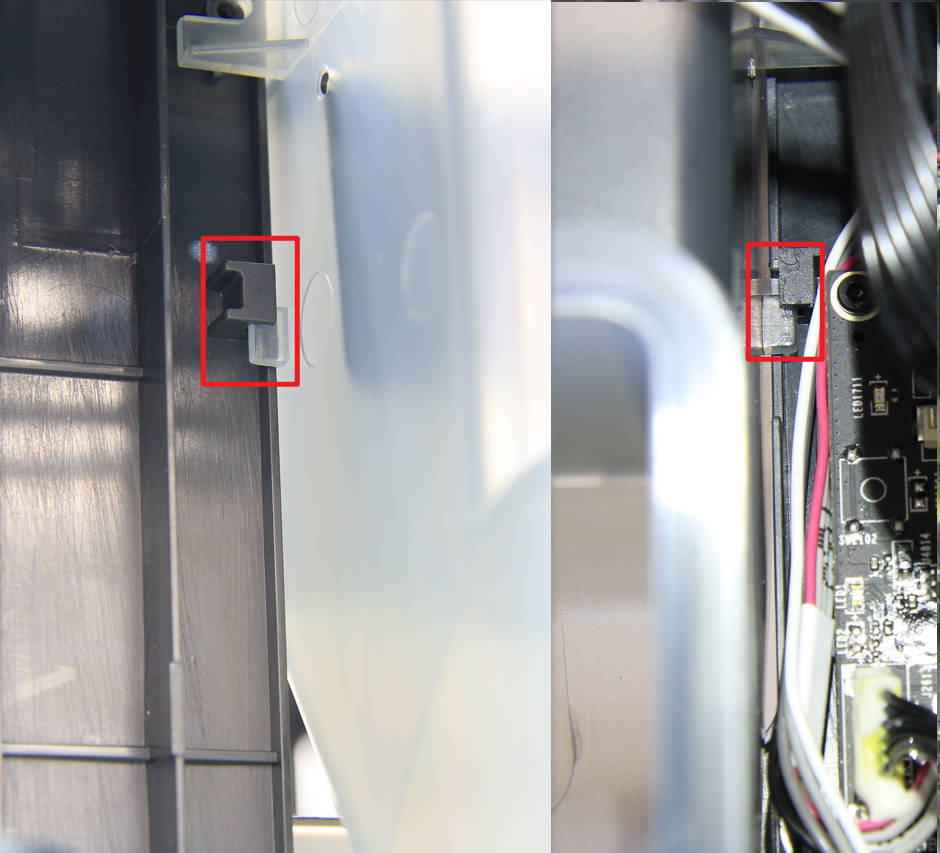

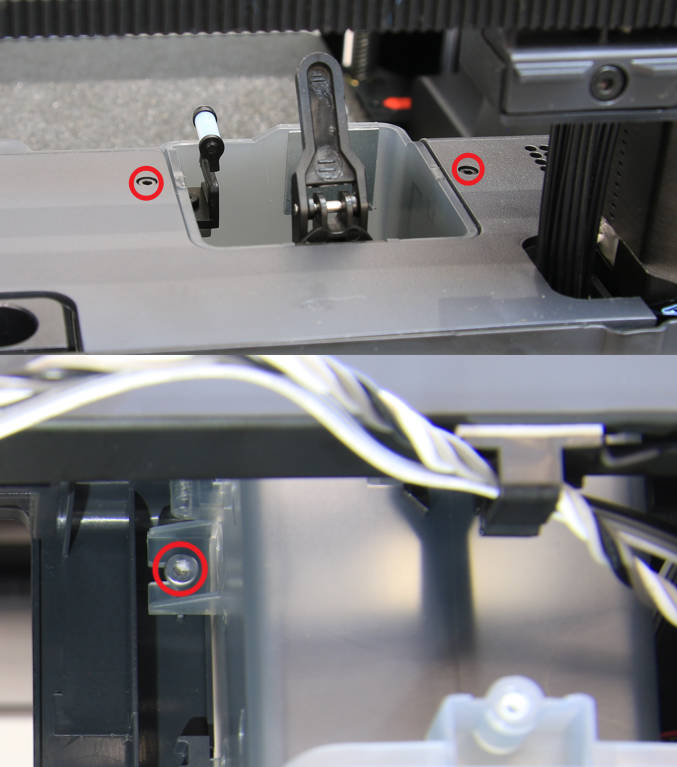

Para instalarla, colocala en la impresora prestando atención a las trabas de límite en ambos lados para que encajen bien, y cuidá de no apretar ningún cable. Ajustá los 2 tornillos negros C para asegurar la rampa desde arriba y colocá el tornillo plateado del lado izquierdo.
Paso 3 - Retirar e instalar la tapa del cable de alimentación

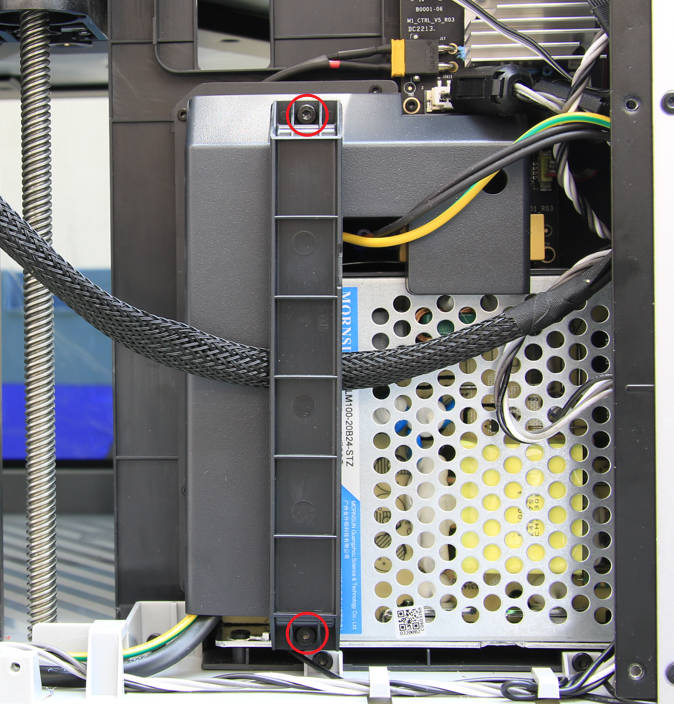

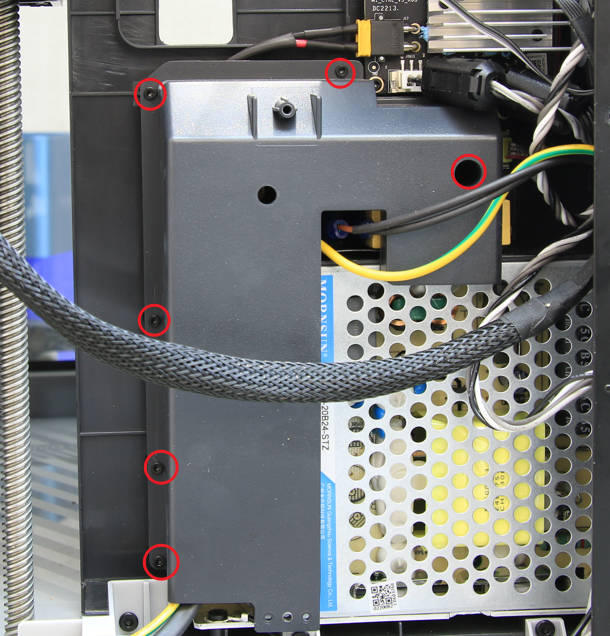

Sacá los 2 tornillos E con la llave hexagonal H2.0 y retirá el soporte de cables. Luego, sacá los 6 tornillos C con la llave H1.5 y procedé a retirar la tapa del cable de alimentación.
Para instalarla, colocá la tapa en su lugar y asegurala ajustando los 6 tornillos C. Volvé a poner el soporte de cables en su posición original y ajustá los 2 tornillos E.
Reemplazar el cable de la placa de interfaz del AMS

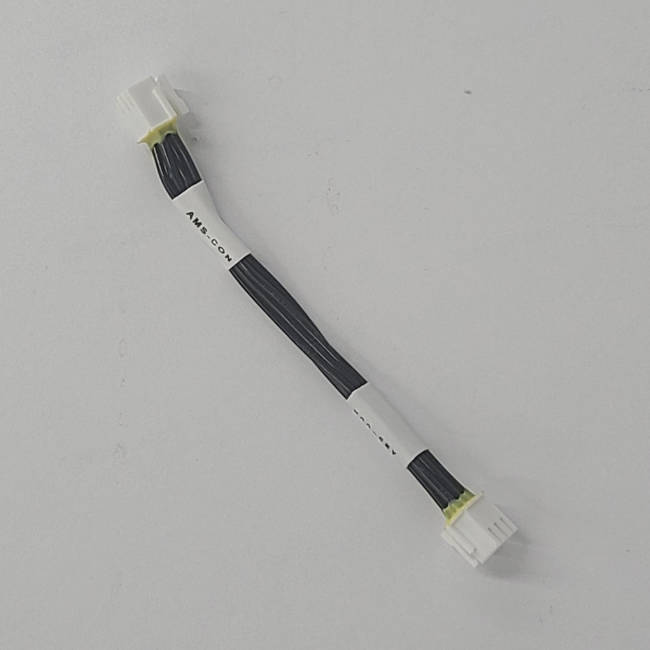

Este cable negro conecta la placa MC y la placa de interfaz del AMS.

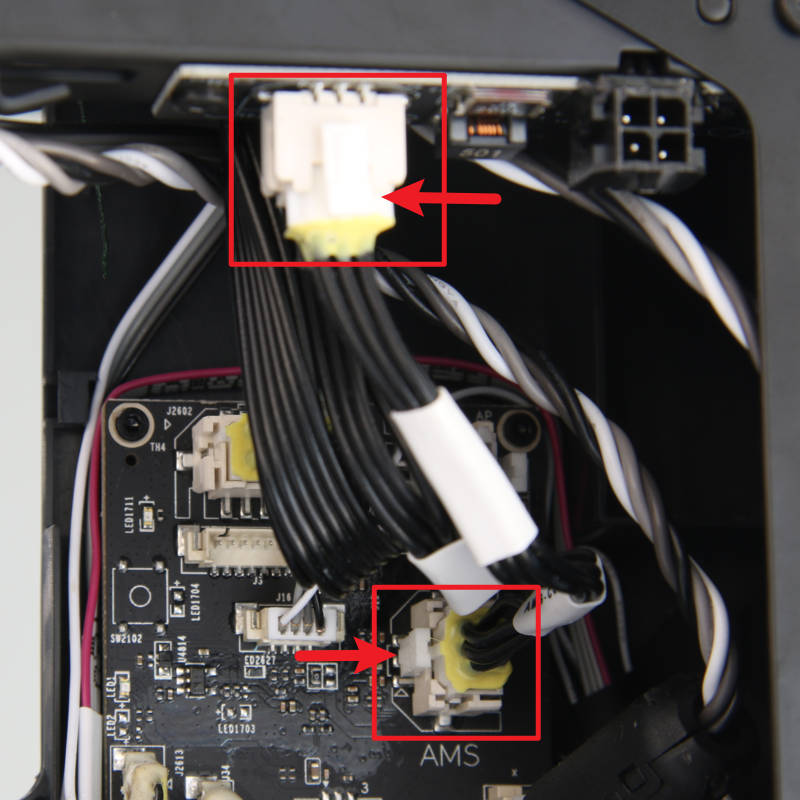

Desconectá el cable de la placa de interfaz del AMS y luego desconectalo de la placa MC para retirarlo. Antes de conectar el cable nuevo, fijate bien en la dirección de la muesca de la ficha y conectalo en el conector correspondiente de ambas placas.
Reemplazar el cable MC-AC

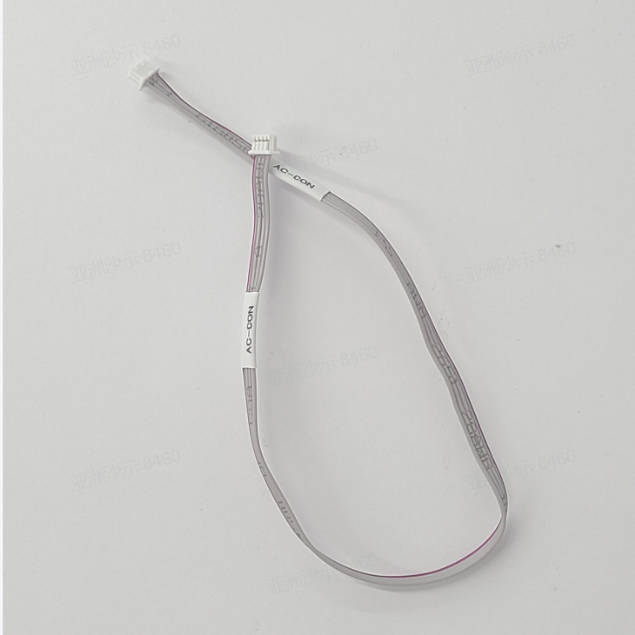

Este es el cable gris que conecta la placa AC con la placa MC.
Usá pinzas para sacar un poco de pegamento blanco del conector en la placa MC. Desconectá el cable de la placa MC y de la placa AC en ese orden. Después, despegá la cinta negra y retirá el cable MC-AC fallado.
Acomodá el nuevo cable MC-AC como se muestra en la imagen y conectalo a los conectores correspondientes. Usá la cinta negra original para fijar el cable y aplicá silicona blanca en el conector de la placa MC para reforzarlo.
Reemplazar el cable de alimentación de la placa MC
Es el cable de conexión desde el módulo de potencia a la placa MC que suministra energía a la placa principal.
Desconectá el conector amarillo, aflojá los 3 tornillos con un destornillador Phillips, tirá de los 3 cables y retirá el cable de alimentación dañado.
Instalá el nuevo cable como se muestra en la imagen, conectá el conector amarillo, conectá los 3 cables en los terminales correspondientes y apretalos con el destornillador Phillips.
Reemplazar el cable de alimentación de la cama caliente
Es el cable negro que va desde la placa de control AC hasta la cama caliente.
Consultá el contenido sobre "Reemplazar el cable de señal de la cama caliente (para cama V3)" para retirar la cama de los 3 deslizadores del eje Z, y apoyala boca abajo sobre la base de la impresora.
Usá una llave hexagonal H1.5 para sacar los 2 tornillos F, retirá la tapa de terminales, luego usá un destornillador Phillips para aflojar los 2 tornillos y retirá el cable de alimentación de la cama fallado.
Conectá el nuevo cable al terminal de la cama caliente, aseguralo con los tornillos, instalá la tapa de terminales y ajustá los dos tornillos F para fijarla. Consultá la guía mencionada anteriormente para volver a instalar la cama y acomodar los cables.
Verificar el funcionamiento
- Conectá el AMS a la impresora y encendela. La luz indicadora en el alimentador de la primera etapa debería prenderse, lo que indica que la alimentación de la placa MC y la conexión de la placa de interfaz del AMS son normales.
- Configurá la temperatura de la cama caliente en la pantalla. Si la temperatura sube normalmente, significa que el cable MC-AC y el cable de alimentación de la cama están bien conectados.
Si encontrás algún problema, primero volvé sobre tus pasos y revisá todas las conexiones. Si el problema persiste, contactá al equipo técnico.
Paso de calibración después de la operación
Reemplazar el cable de alimentación de la cama caliente requiere una calibración del dispositivo. Hacé lo siguiente:
Asegurate de que la cámara y la cama estén despejadas, luego andá al menú de ajustes en la pantalla, seleccioná "Calibración" y presioná "Iniciar calibración".
Si todo funciona y no aparecen errores ni advertencias, el reemplazo fue exitoso. De lo contrario, revisá las conexiones y probá de nuevo.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda e informativa. Queremos asegurarnos de que puedas realizar el proceso de forma segura. Si tenés alguna duda o pregunta sobre lo descrito en este artículo, te recomendamos contactar a nuestro equipo de atención al cliente antes de empezar. Siempre estamos listos para ayudarte.
