Esta guía te va a ayudar a desarmar y volver a armar el módulo del toolhead de la X1E de forma segura. Seguí estos pasos y prestá atención a las precauciones para evitar cualquier problema durante el mantenimiento o cambio de accesorios.
Toolhead de la X1E
Debido a cambios en el producto, el toolhead de la X1E incorpora algunas modificaciones usadas en la P1S que están basadas en la X1 Carbon, así que vas a tener que prestarles atención.
En este artículo vas a encontrar los lineamientos necesarios para el desarmado y armado del módulo del toolhead de la X1E, junto con las precauciones correspondientes. También podés usar este tutorial como referencia para cambiar cualquier accesorio reemplazable que forme parte de este proceso.
Lista de piezas

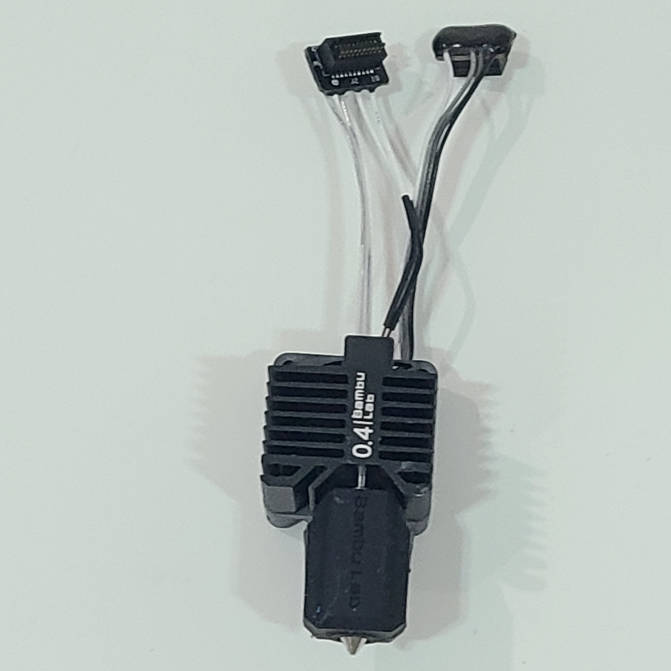

- Conjunto completo de hotend para X1E

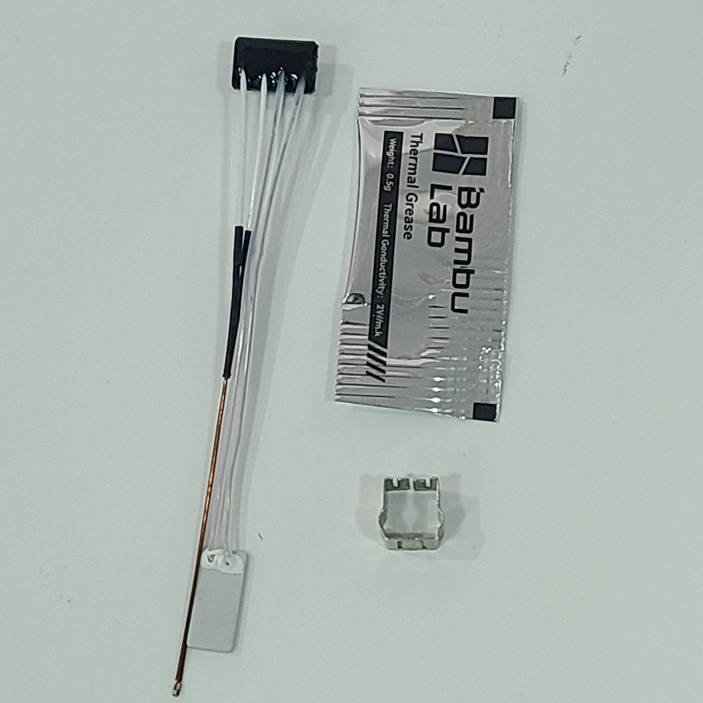

- Calentador cerámico para hotend de X1E
- Unidad de extruder para X1E
- Placa de conexión del extruder de la X1E
- Placa TH de la X1E
Lista de tornillos
- Tornillo A (MG2.5*13): Para la palanca del cortador (1 unidad).
- Tornillo B (MG3*14): Para el hotend (2 unidades).
- Tornillo C (MG2.5*15): Para el ventilador de enfriamiento del hotend (2 unidades).
- Tornillo D (M3*6): Para la unidad del extruder (3 unidades).
- Tornillo E (BT2*5): Para la carcasa del toolhead y las placas PCB (4 a 7 unidades).
Herramientas y materiales necesarios
- Llave Allen H1.5 / H2.0
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en el equipo o sus componentes electrónicos, incluyendo los cables del toolhead. Si la dejás prendida, podés causar un cortocircuito que termine dañando más componentes o generando un riesgo de seguridad.
Cuando hagas mantenimiento o busques fallas, es posible que tengas que desarmar algunas partes, como el hotend. Este proceso puede dejar expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora sigue prendida.
Por eso, desenchufá siempre la impresora de la corriente antes de empezar. Así evitás daños electrónicos y te asegurás de trabajar de forma segura y efectiva. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Desarmado
Paso 1: Retirá el conjunto de la carcasa frontal

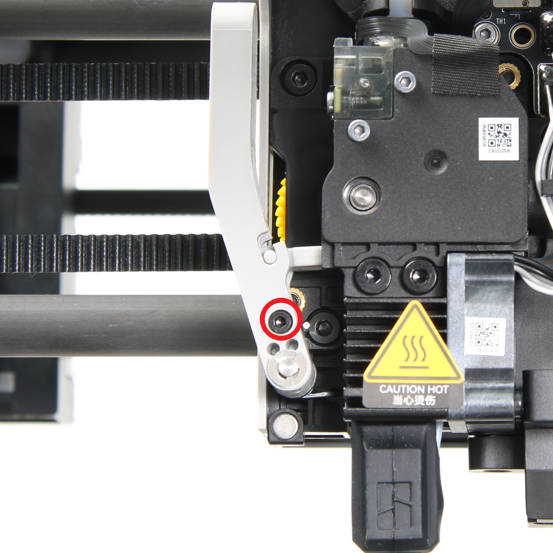

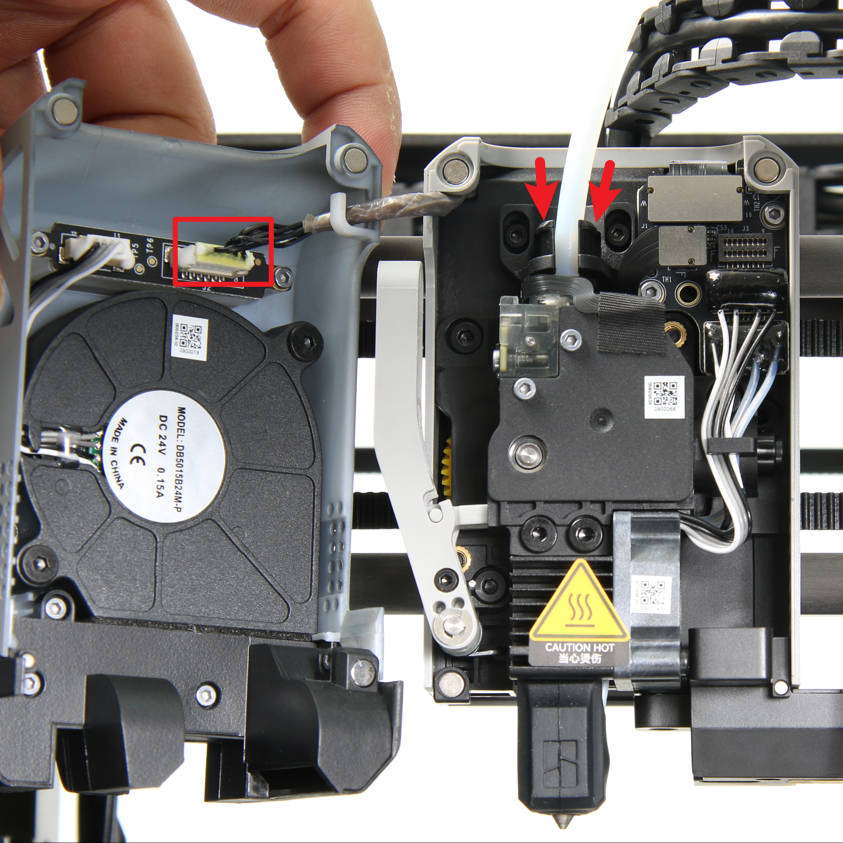

Como se ve en la Fig. 1-1-1, abrí la carcasa frontal, desconectá el cable, retirá la carcasa y desenchufá el tubo de PTFE. Después, como muestra la Fig. 1-1-2, aflojá el tornillo A de la palanca del cortador con una llave Allen H1.5 para que la palanca cuelgue naturalmente.
Paso 2: Retirá el conjunto del hotend

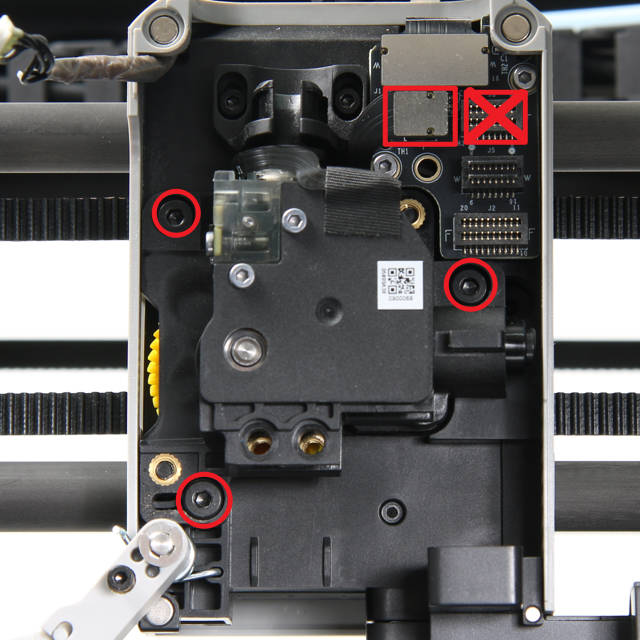

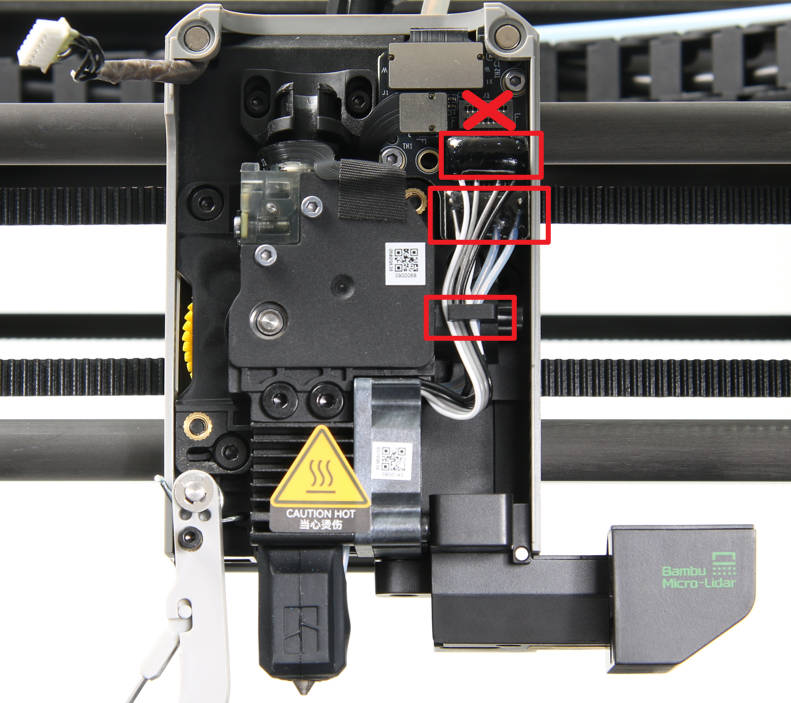

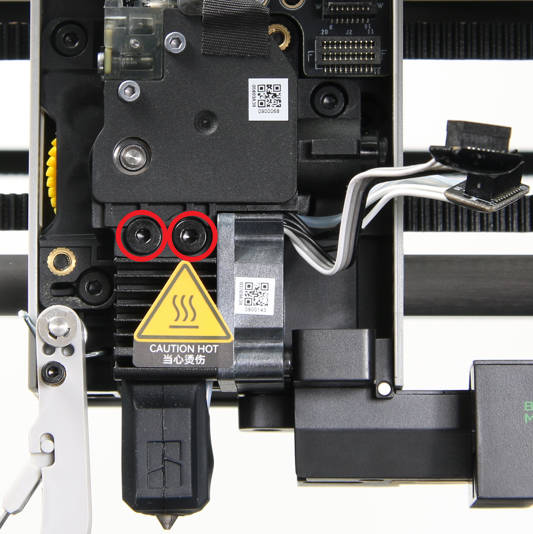

Como se ve en la Fig. 1-2-1, desconectá el cable del ventilador de enfriamiento del hotend y el cable del conjunto del calentador cerámico (el conector marcado con una × queda libre). En la Fig. 1-2-2, sacá los 2 tornillos B con una llave Allen H2.0 y retirá el conjunto del hotend.

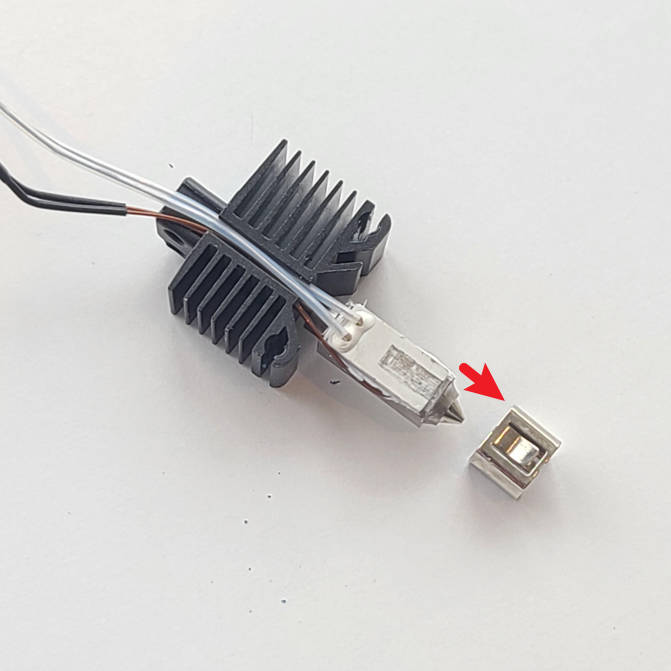

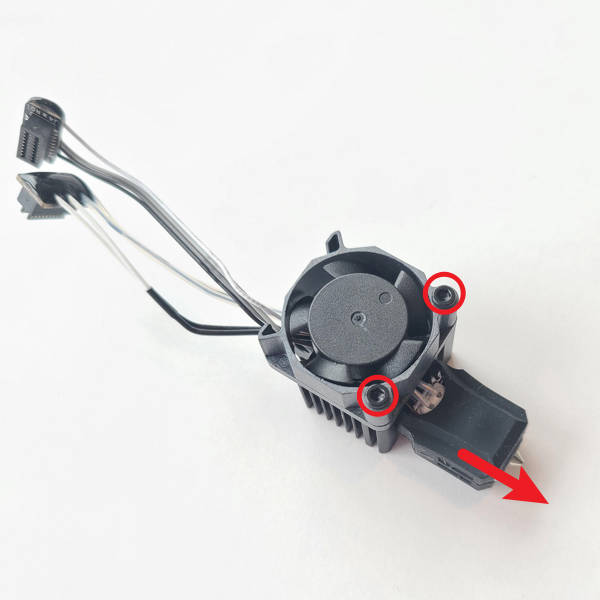

En la Fig. 1-2-3, sacá los 2 tornillos C con una llave Allen H2.0 para retirar el ventilador de enfriamiento del hotend y sacá la funda de silicona. Finalmente, como se ve en la Fig. 1-2-4, sacá el clip y retirá el conjunto del calentador cerámico.
Paso 3: Retirá la unidad del extruder

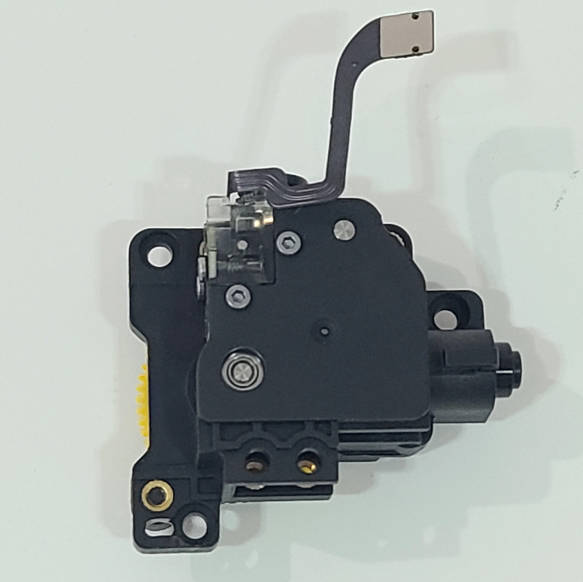

Como se ve en la Fig. 1-3-1, desconectá el cable del sensor de filamento de la placa de conexión, sacá los 3 tornillos D con una llave Allen H2.0 y retirá la unidad del extruder.
Paso 4: Retirá la cubierta central y la cubierta trasera
Como muestran las Fig. 1-4-1 y 1-4-2, sacá los 4 tornillos E con una llave Allen H1.5 y retirá tanto la cubierta trasera como la central del toolhead.
Paso 5: Retirá el cable FPC de la placa TH y la placa de conexión del extruder

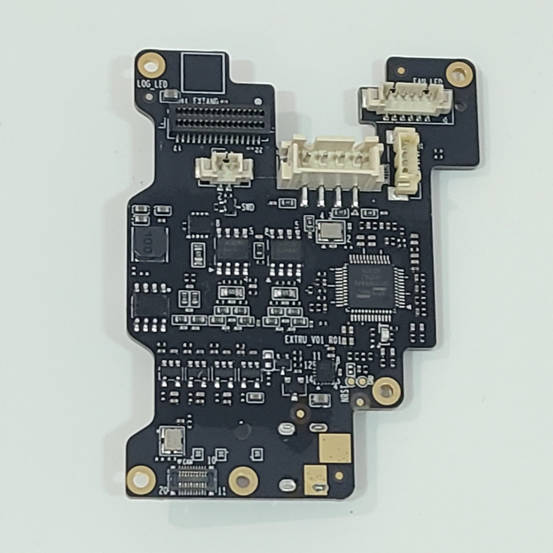

Como se ve en la Fig. 1-5-1, desconectá el cable FPC de la placa de conexión y de la placa TH, y retirá el cable. En la Fig. 1-5-2, sacá los 2 tornillos E con una llave Allen H1.5 y retirá la placa de conexión.
Paso 6: Retirá la placa TH
En la Fig. 1-6-1, sacá los 2 tornillos E con una llave Allen H1.5, retirá la placa de presión y desconectá el cable de la cámara Lidar. Después, desconectá el cable del motor del extruder y el cable del LED del LOGO.
En la Fig. 1-6-2, sacá los 3 tornillos E con una llave Allen H1.5 y retirá el soporte del cable USB del toolhead. Luego, desconectá el cable USB-C como se ve en la Fig. 1-6-3.
Como muestra la Fig. 1-6-4, los conectores suelen estar fijados con un poco de pegamento caliente para que no se muevan. Usá un secador de pelo para calentar el pegamento hasta que se ablande y puedas desenchufarlos tranqui. Una vez desconectados, podés limpiar los restos de pegamento que hayan quedado.
Armado
Paso 1: Instalá la placa TH
Como se ve en la Fig. 2-1-1, ubicá la placa TH por encima del cable USB-C y conectá el cable a la placa. En la Fig. 2-1-2, presioná el cable USB-C dentro de la hebilla de cables e instalá el soporte del cable USB.
Verificar el funcionamiento
Una vez que termines de armar todo, prendé la impresora y verificá que la pantalla no tire errores. Asegurate de que el ventilador del hotend gire y que el nozzle caliente correctamente antes de empezar a imprimir.
Pasos de calibración después de la operación
Es muy recomendable hacer una calibración completa desde el menú de la impresora para asegurar que el nivelado de la cama y la compensación de vibraciones sigan siendo precisos después de haber manipulado el toolhead.
Notas finales: Este proceso requiere paciencia. Si algún cable no entra suave, no lo fuerces, fijate bien la posición antes de presionar.
