Esta guía te explica paso a paso cómo cambiar el sistema de movimiento CoreXY de tu impresora Bambu Lab X1C. Es un proceso técnico avanzado, así que te recomendamos leer todas las instrucciones con calma antes de empezar el laburo. Preparate bien el lugar de trabajo y tené a mano recipientes para organizar los tornillos, que son un montón.
Modelos de impresoras compatibles
X1C
Sistema de movimiento CoreXY

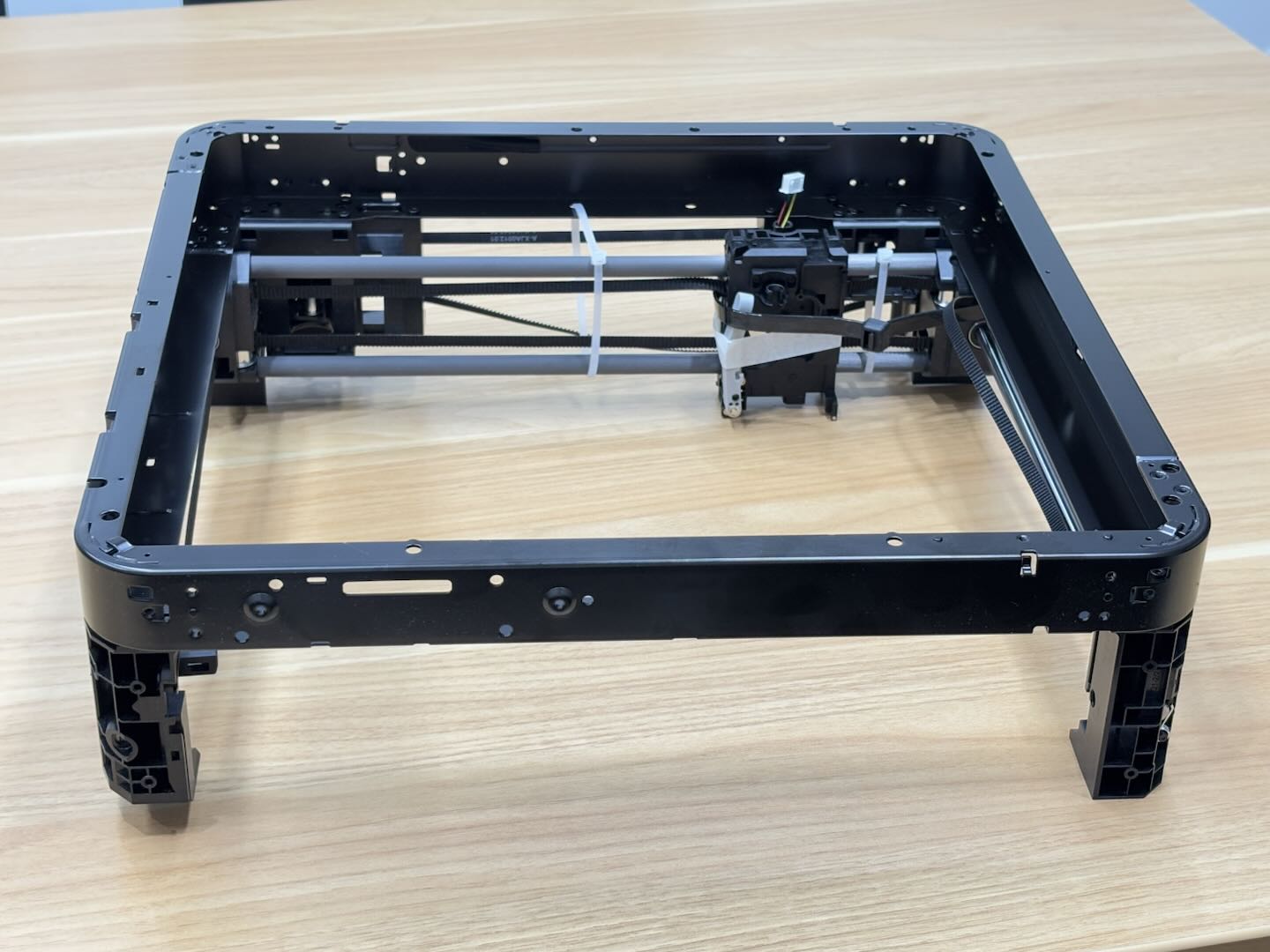

El sistema de movimiento CoreXY está instalado en la parte superior de la impresora y permite que el cabezal de herramientas se mueva en las direcciones X e Y.
Este componente es difícil de reemplazar, por lo que te sugerimos que leas esta guía con mucha atención antes de arrancar. Como vas a sacar muchos tornillos durante el proceso, te conviene tener cajitas o recipientes a mano para ir guardándolos y no mezclar nada.
¿Cuándo hay que cambiarlo?
- La polea loca hace ruido o está rota.
- El sistema de movimiento CoreXY está doblado o deformado.
- El rodamiento lineal del eje Y está dañado.
- La varilla lineal del eje Y está dañada.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora y desenchufarla antes de hacer cualquier tarea de mantenimiento, especialmente si vas a tocar la electrónica o los cables del cabezal. Si laburás con la máquina encendida, podés causar un cortocircuito que queme los componentes electrónicos y ponga en riesgo tu seguridad.
Durante el mantenimiento o la resolución de problemas, es probable que tengas que desarmar piezas como el hotend. Esto deja cables y componentes eléctricos expuestos que podrían entrar en corto si se tocan entre sí, con otras partes metálicas o con la placa mientras la impresora esté prendida. Para evitar daños adicionales, cortá siempre la energía. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Herramientas y materiales necesarios
- Nuevo sistema de movimiento CoreXY: por favor, abrí un ticket de soporte para pedir el repuesto.
- Llave Allen H2.0
- Llave Allen H1.5
- Tiempo estimado: 3 a 4 horas
Cómo sacar el sistema de movimiento CoreXY
Paso 1: Sacar la pantalla

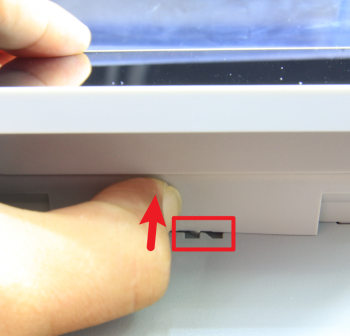

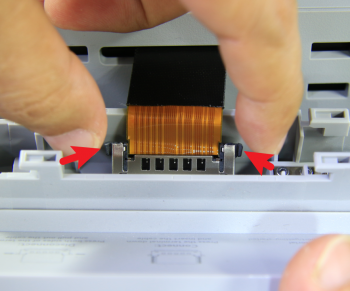

Incliná la pantalla hacia arriba y presioná la posición indicada para soltar la traba; después empujala hacia la derecha para destrabarla. Presioná ambos lados del conector FPC para soltarlo y retirá la pantalla. (El cable FPC de la pantalla puede quedar conectado a la placa AP y sacarse junto con ella).
Podés fijarte en la siguiente Wiki para ver los pasos detallados: Replacing the LCD High Resolution Screen.
Paso 2: Sacar la puerta de vidrio frontal, los paneles laterales y el panel trasero

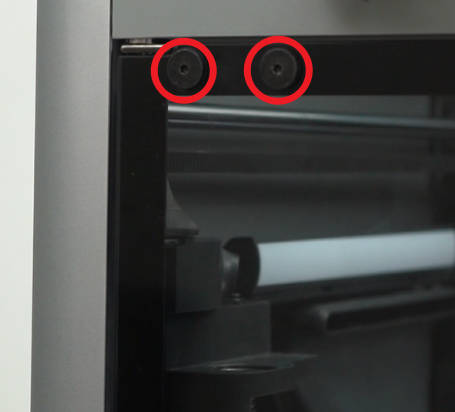

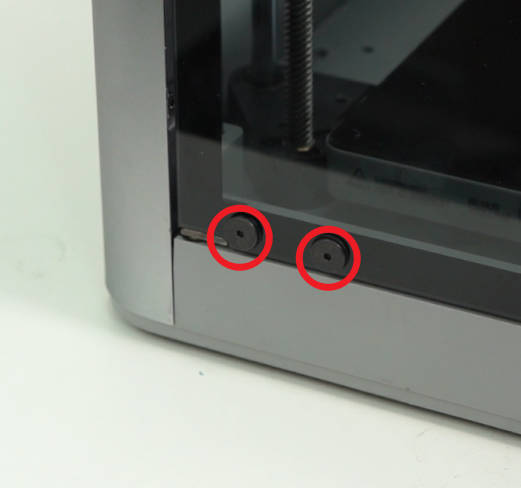

Para sacar la puerta frontal de vidrio de la X1C, podés usar una llave Allen H2.0 para quitar los 4 tornillos correspondientes. Fijate en la Wiki para ver el paso a paso detallado: Replace the Front Glass Door.
Seguí el mismo procedimiento para retirar el panel trasero, el panel derecho y el panel izquierdo consultando sus respectivas guías en la Wiki para asegurarte de no romper nada.

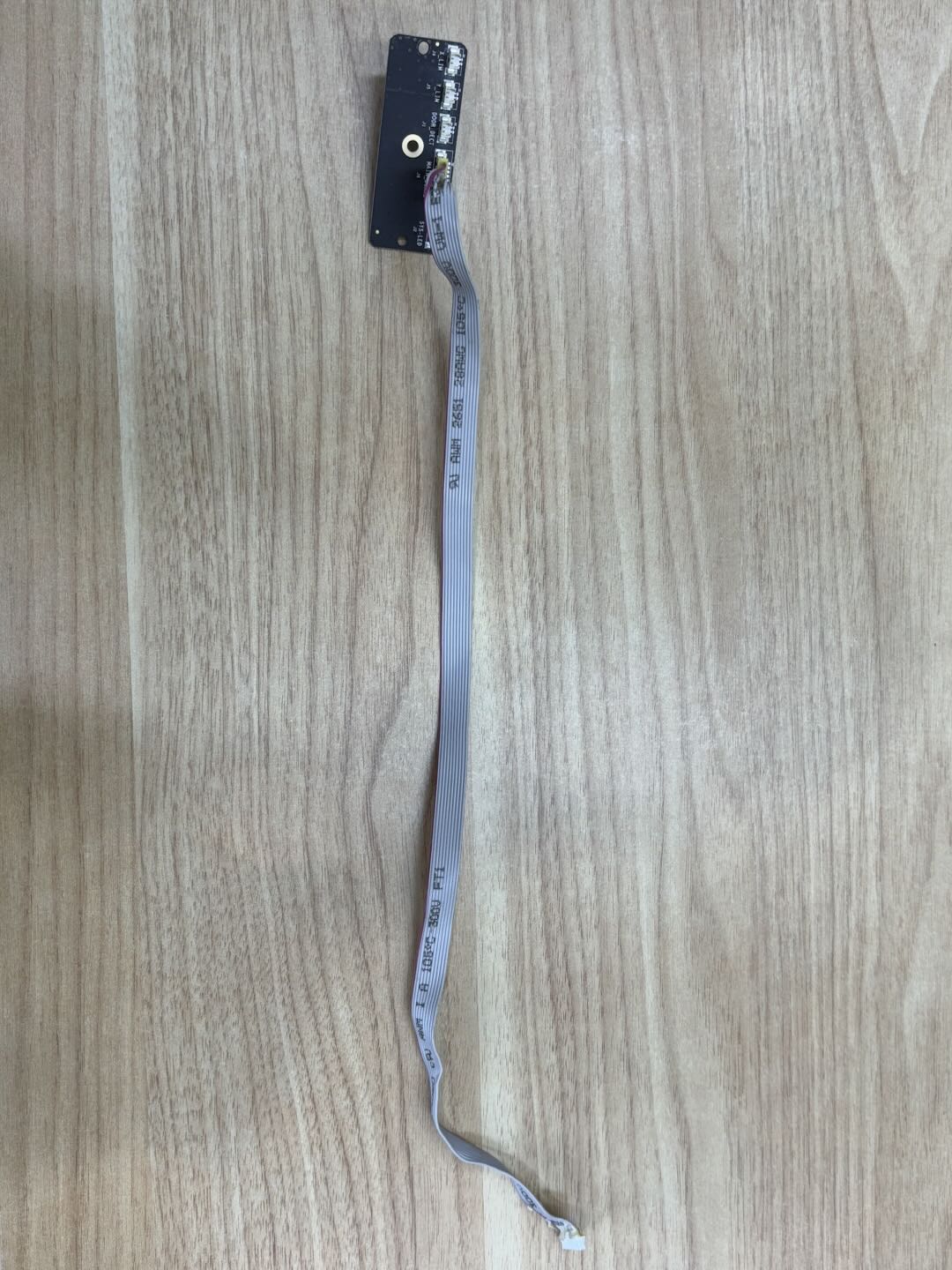

Paso 3: Sacar la tapa frontal y la placa de botones

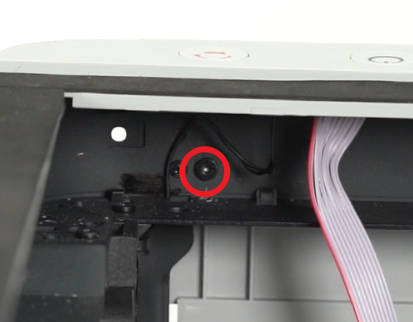

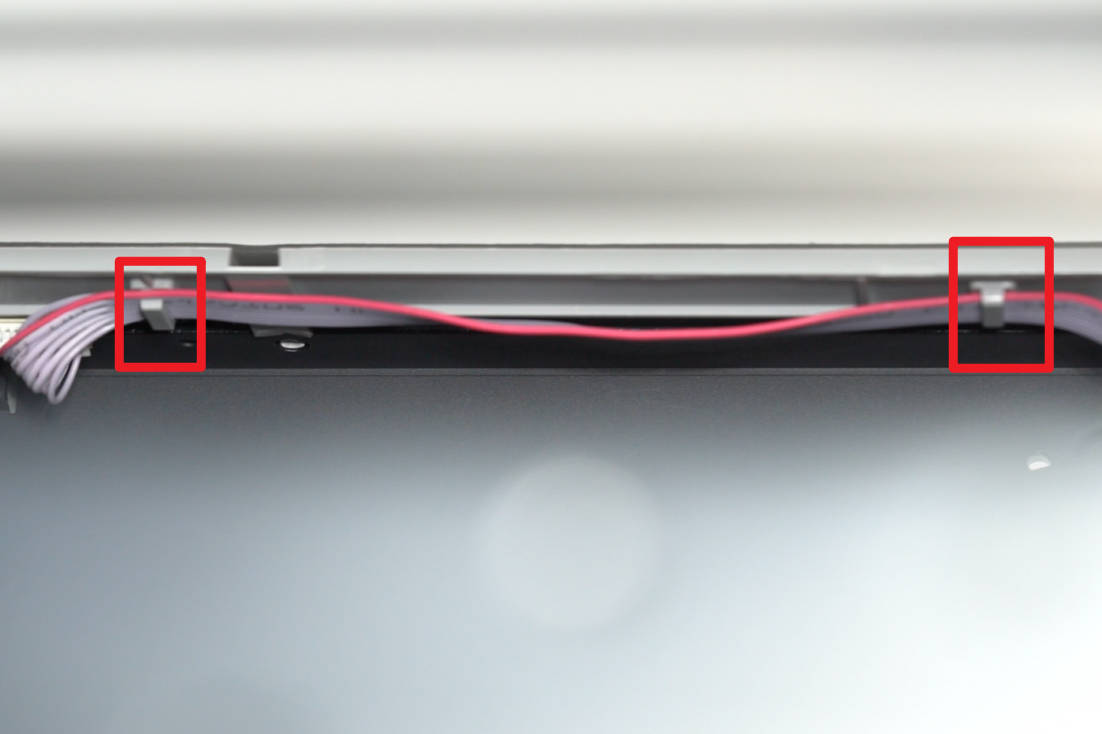

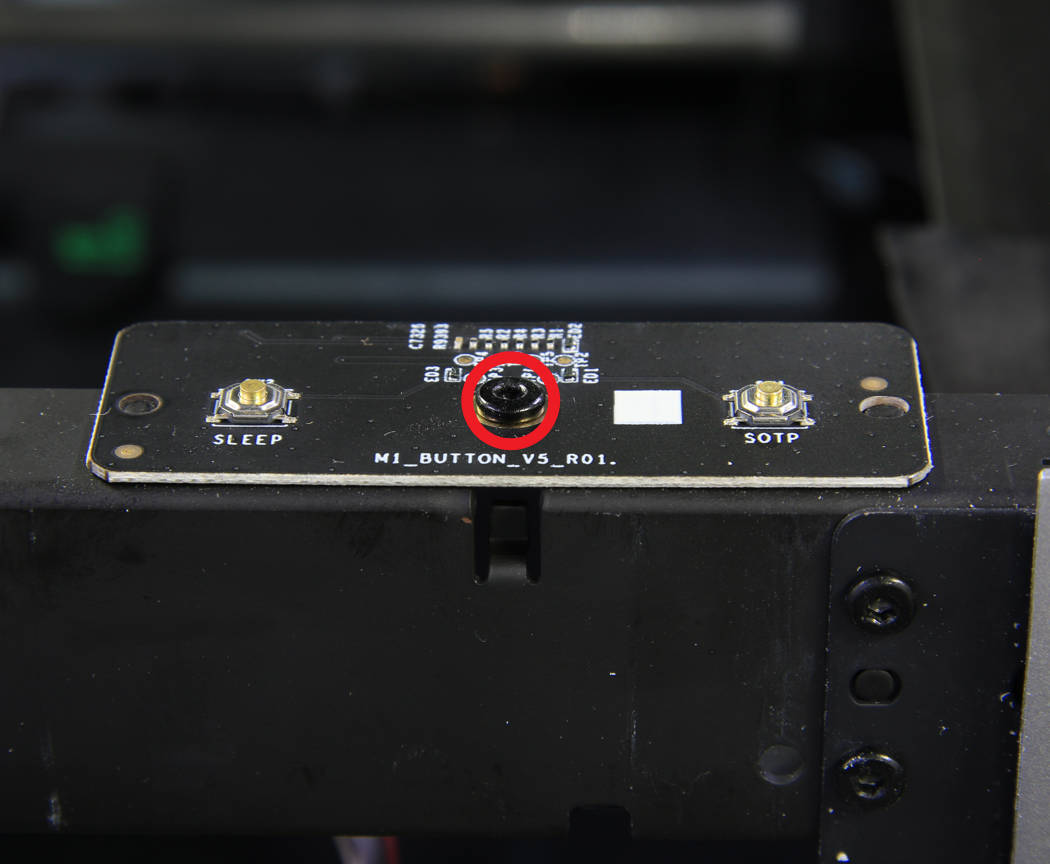

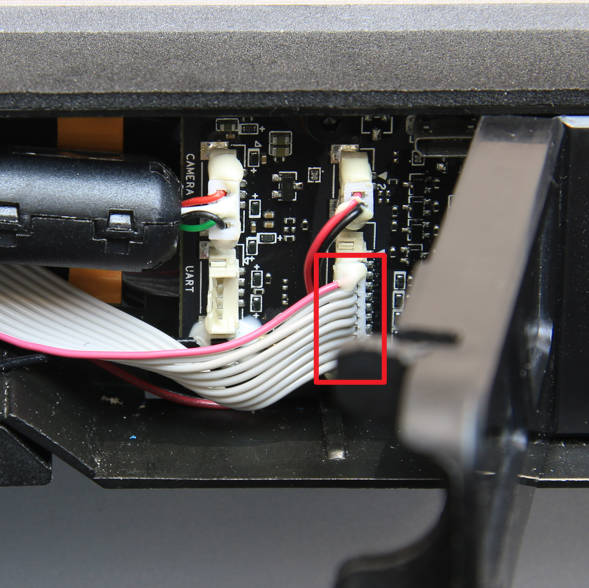

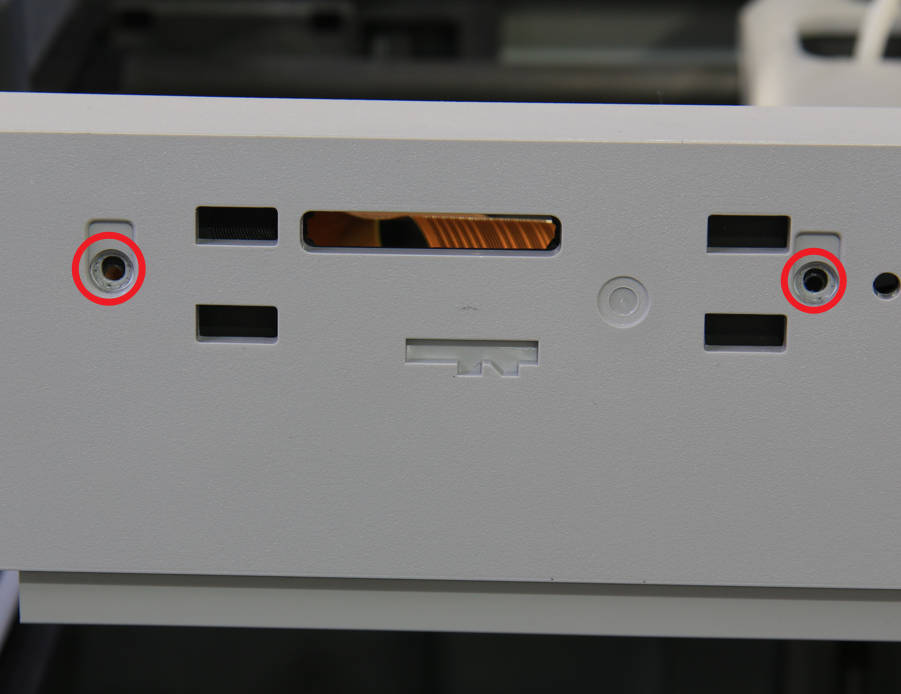

Primero, soltá el cable de conexión de la placa de botones de las trabas y usá una llave Allen H2.0 para sacar los 3 tornillos de montaje de la tapa frontal.

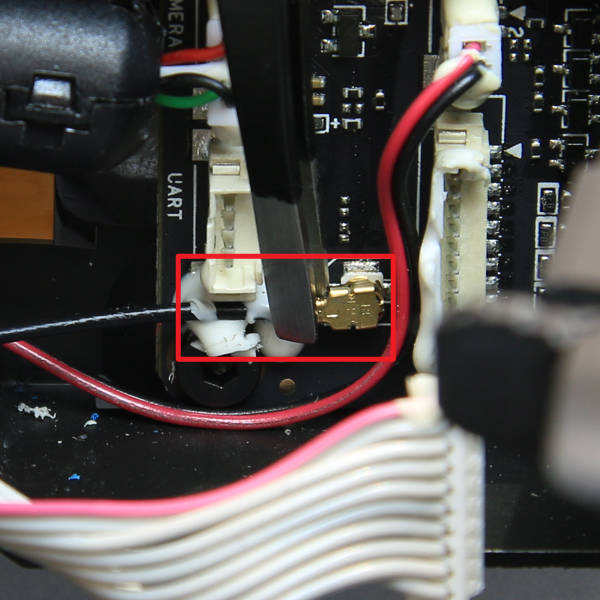

Después, usá un secador de pelo para calentar y ablandar la silicona del cable de conexión. Desconectá el cable, usá unas pinzas para sacar un poco de la silicona que sujeta la antena Wifi y desconectala. Retirá la tapa frontal junto con la antena Wifi (no hace falta separarlas).
Paso 4: Sacar la placa TH, el extruder, el hotend y el micro lidar
Podés sacar el hotend y el extruder juntos. Presioná el ajuste neumático para retirar el bowden tube y desconectá el cable de la placa de interfaz del extruder. Usá una llave Allen H1.5 para aflojar el tornillo de fijación del cutter, dejando que este cuelgue naturalmente. Después, usá una llave Allen H2.0 para sacar los tres tornillos del extruder.
