Una guía paso a paso para el reemplazo del panel lateral izquierdo en la X1 Carbon (X1C).
Qué es el panel izquierdo

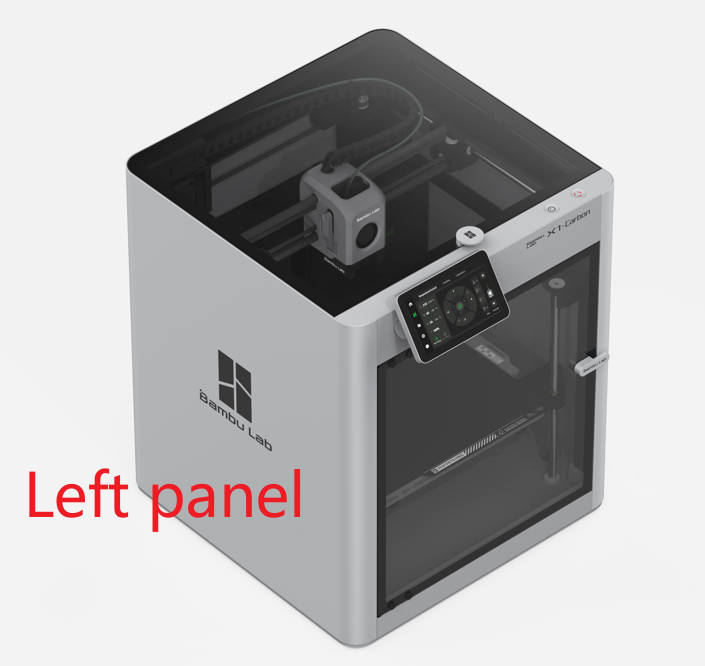

Mirando la puerta frontal de la impresora, la cubierta del lado izquierdo se conoce como el panel izquierdo. La X1C utiliza un panel metálico.
Cuándo hacerlo
- Deformación o daño inaceptable en el panel izquierdo.
Herramientas y materiales necesarios
- Un panel izquierdo nuevo
- Llave Allen H2.0/1.5
Advertencia de seguridad y estado de la máquina antes de empezar
Antes de comenzar la operación, asegurate de que la máquina esté apagada. Si hay un AMS conectado, retirá el bowden tube y el AMS buffer antes de continuar.
Por favor, fijate también en la información de la "Versión vieja" en esta guía si tu impresora usa el método anterior para sujetar el panel a la impresora.
Guía en video
Guía de operación (Versión nueva)

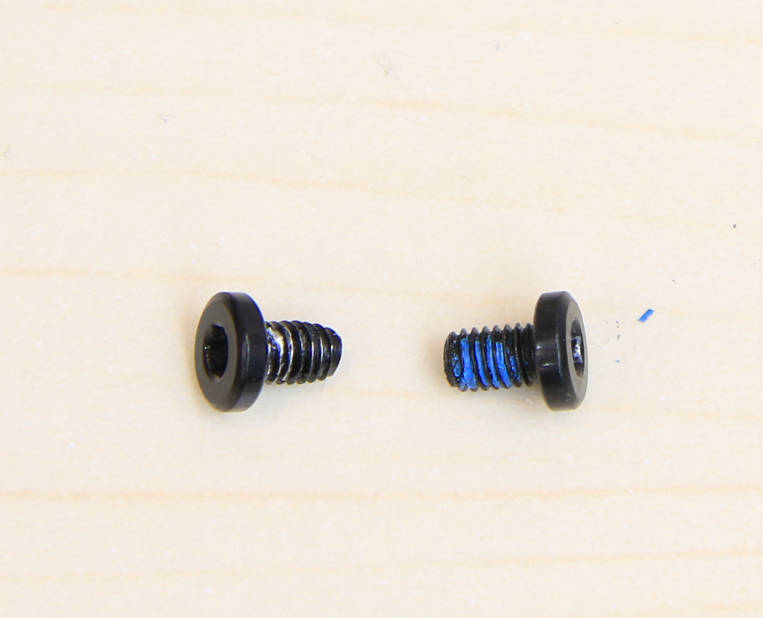

Precaución: Los 2 tornillos de la parte inferior son distintos a los demás.
Paso 1 - Sacá la puerta frontal de vidrio
Retirá la tapa de vidrio superior y después seguí los pasos 1 a 3 de "Reemplazo de la puerta frontal de vidrio" para sacarla, como se muestra en la imagen de abajo.

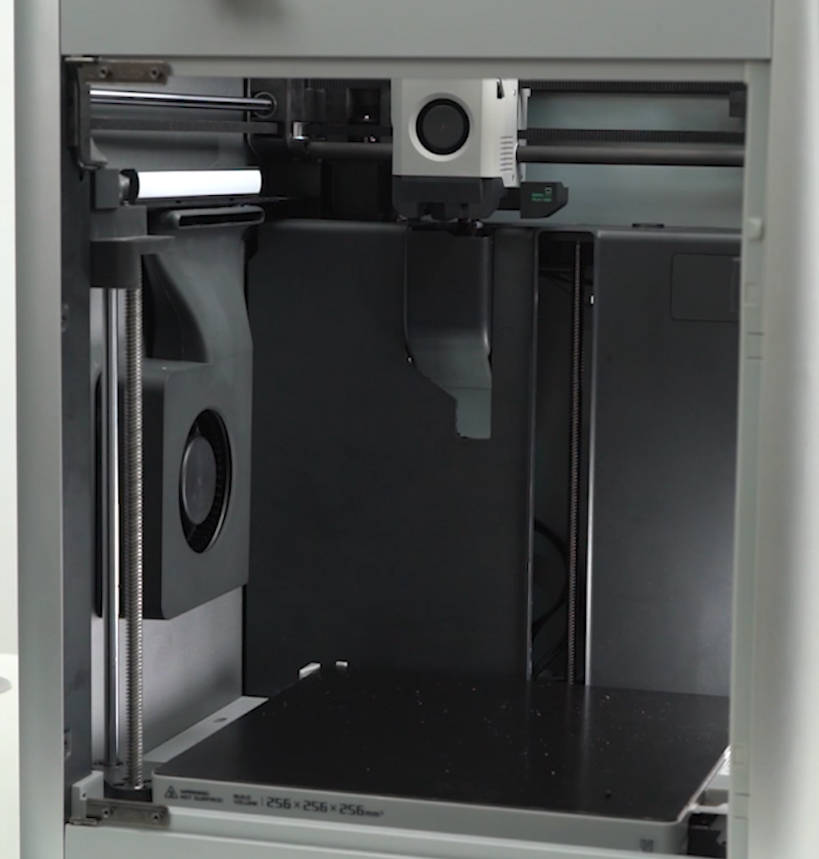

Paso 2 - Sacá el ventilador de enfriamiento auxiliar (auxiliary part cooling fan)

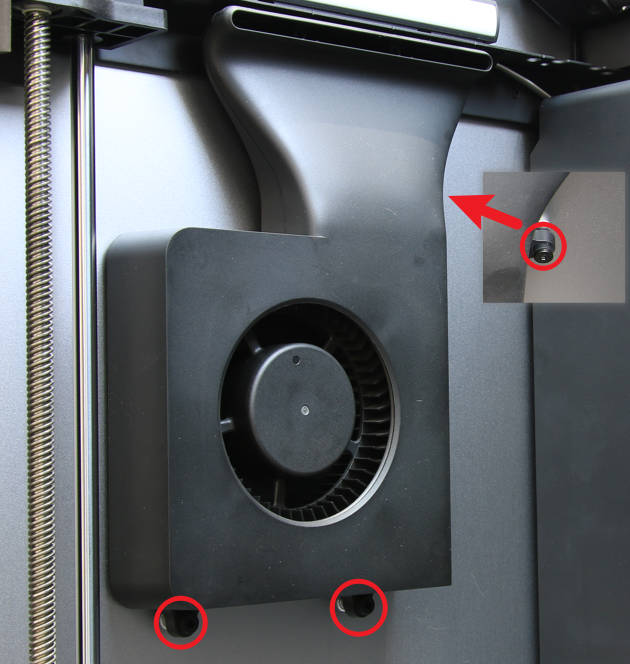

Desatornillá los 3 tornillos con la llave Allen H2.0 y después desprendé el ventilador del panel izquierdo.
Paso 3 - Sacá los tornillos del pilar frontal

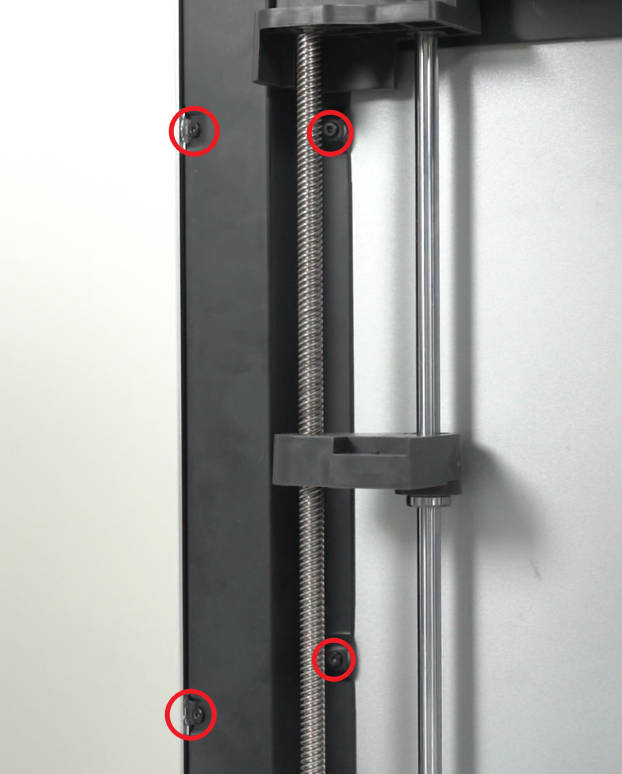

Retirá los 4 tornillos del pilar frontal usando la llave Allen H2.0.

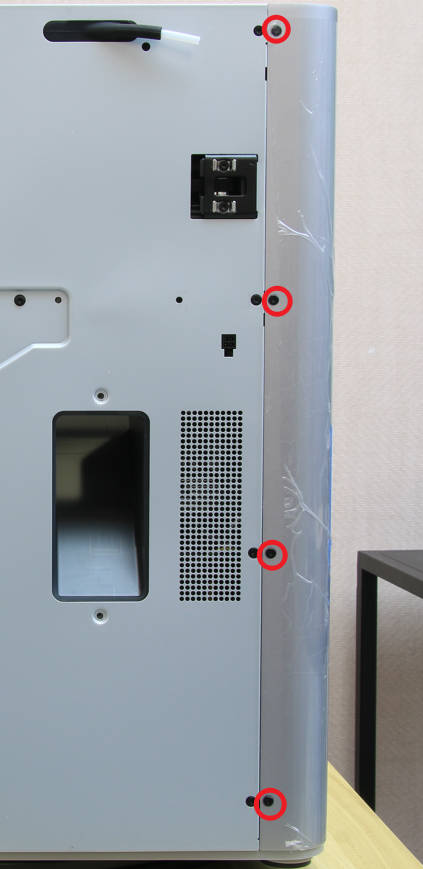

Paso 4 - Sacá los tornillos traseros
Retirá los 4 tornillos de la parte trasera del panel con la llave Allen H2.0.
Paso 5 - Sacá el tornillo de la viga superior

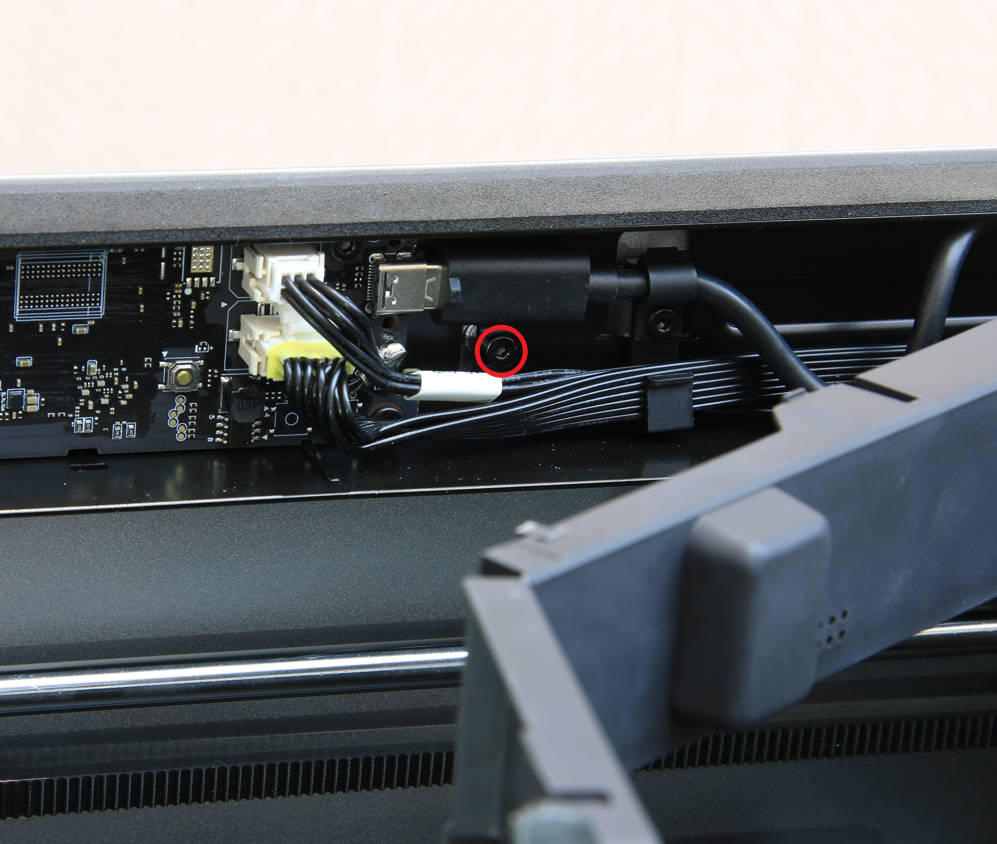

Abrí la tapa de la AP board para encontrar el tornillo en el medio de la viga superior y sacalo con una llave Allen H2.0.
Paso 6 - Sacá los tornillos inferiores y retirá el panel izquierdo

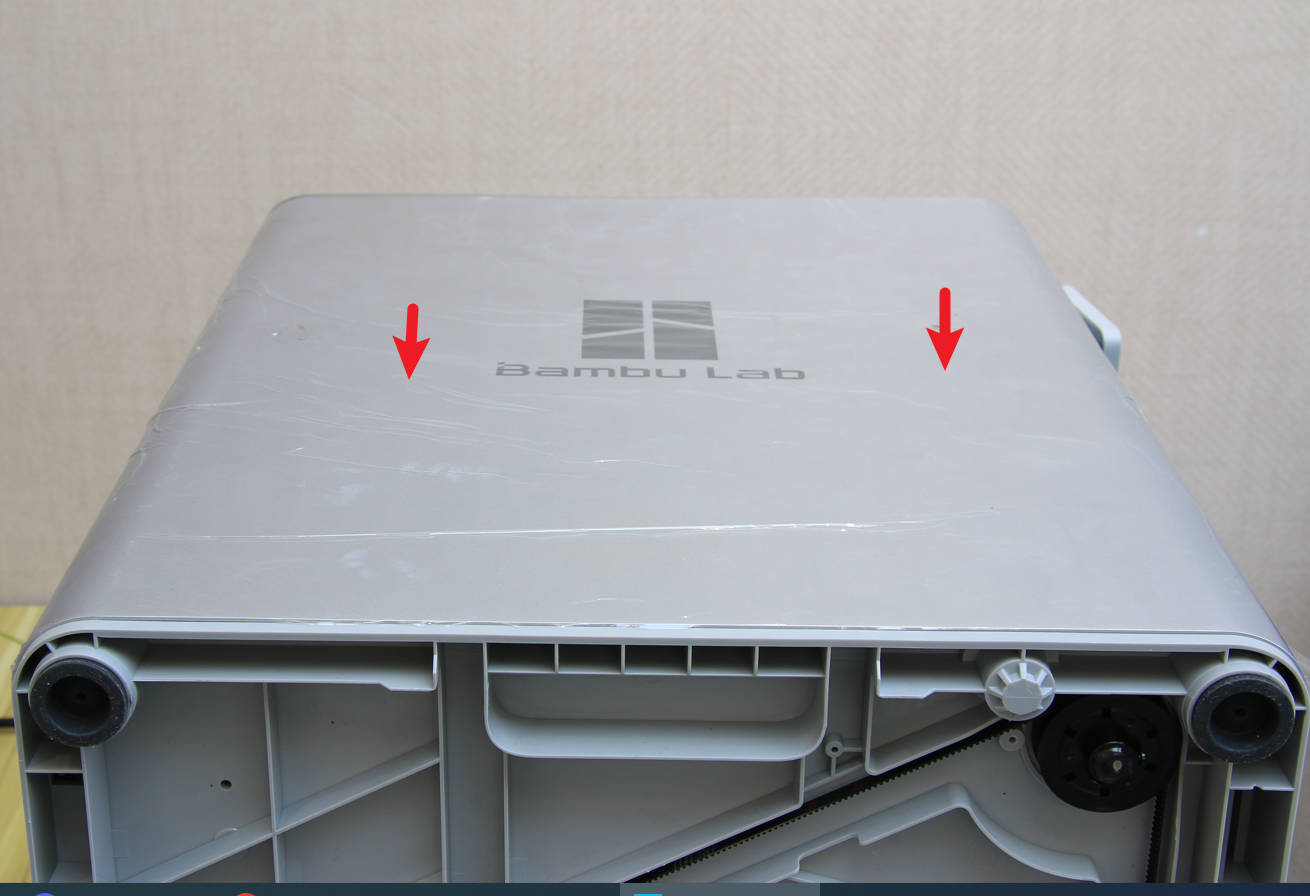

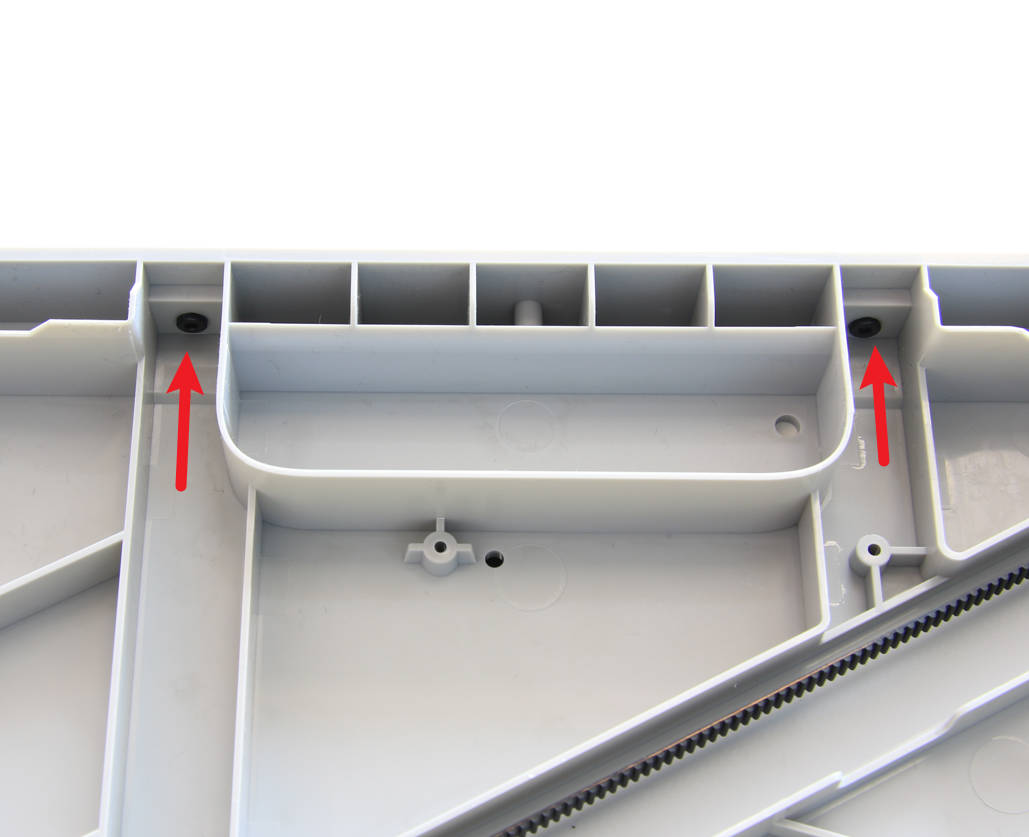

Poné la impresora de costado, con el panel izquierdo mirando hacia arriba. Sacá los 2 tornillos con una llave Allen H2.0 y retirá el panel izquierdo. Tené cuidado al manipular la impresora de costado, ya que el auxiliary part cooling fan va a estar suelto.
Paso 7 - Instalá el panel izquierdo y ajustá los tornillos inferiores
Instalá el panel izquierdo en la impresora, asegurándote de que encaje bien, y ajustalo con los 2 tornillos.
Paso 8 - Ajustá el tornillo de la viga superior
Ajustá el tornillo en el medio de la viga superior y cerrá la tapa de la AP board.
Paso 9 - Ajustá los tornillos del pilar frontal
Ajustá los 4 tornillos del pilar frontal.
Paso 10 - Ajustá los tornillos traseros
Ajustá los 4 tornillos en la parte trasera del panel izquierdo.
Paso 11 - Instalá el ventilador de enfriamiento auxiliar
Instalá el auxiliary part cooling fan y ajustalo con los 3 tornillos.

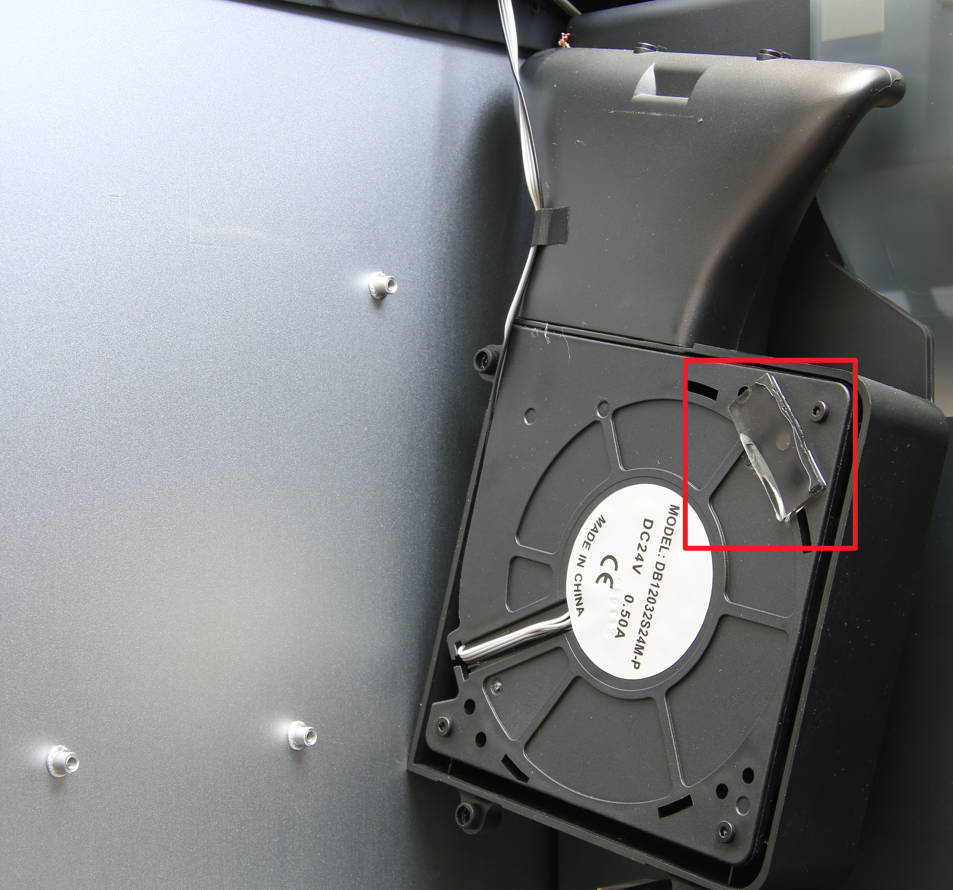

Nota: Si el adhesivo entre el ventilador y el panel izquierdo se daña durante el desarmado, podés usar cinta bifaz resistente al calor para pegarlo.
Paso 12 - Instalá la puerta frontal de vidrio
Seguí los pasos 4 a 6 de "Reemplazo de la puerta frontal de vidrio" para instalarla y después volvé a poner la tapa de vidrio superior en su lugar.
Guía de operación (Versión vieja)
Paso 1 - Sacá la puerta frontal de vidrio
Seguí los pasos 1 a 3 de "Reemplazo de la puerta frontal de vidrio" para sacarla, como se muestra en la imagen de abajo.
Paso 2 - Sacá la AP board
Seguí los pasos 1 a 5 de "Reemplazo de la AP board" para separar la placa del marco de la cámara, como se muestra en la imagen de abajo.
Paso 3 - Sacá el ventilador de enfriamiento auxiliar
Seguí los pasos 1 a 4 de "Reemplazo del auxiliary part cooling fan" para retirarlo.
Paso 4 - Sacá la tapa protectora de la AP board
Retirá el tornillo de la parte trasera de la impresora con la llave Allen H1.5 y sacá la tapa protectora de la AP board.
Paso 5 - Retirá el panel izquierdo
Después de toda esta serie de operaciones, finalmente llegamos al tema principal.
El panel metálico liviano de la versión vieja está sujeto con un total de 16 tornillos, de los cuales los 4 de atrás son distintos a los otros 12. Mirá la imagen de abajo para encontrar los tornillos en las posiciones correspondientes y sacalos uno por uno; después, retirá el panel.
Nota: La X1 puede seguir esta versión para el proceso, pero los tornillos serán diferentes debido a los distintos materiales.
- Sacá los 4 tornillos de la parte trasera del panel izquierdo.
- Sacá los 2 tornillos de la parte inferior.
- Sacá los 3 tornillos (cubiertos por almohadillas de EVA) de la viga superior y el tornillo de la viga media.
- Sacá los 2 tornillos de la columna trasera izquierda.
- Sacá los 4 tornillos de la columna frontal izquierda.
Paso 6 - Instalá el panel izquierdo
Instalá el panel izquierdo en la impresora, asegurándote de que encaje bien.
Paso 7 - Ajustá los tornillos del panel izquierdo
Todos los tornillos deben ajustarse según la versión real. Mirá la imagen de abajo para ver la secuencia de ajuste. Tené en cuenta que los 4 tornillos traseros son distintos a los de las otras posiciones, así que no te equivoques.
- Primero, ajustá los 3 tornillos de la viga superior y el tornillo de la viga media.
- Después, ajustá los 4 tornillos de la columna frontal izquierda.
- Luego, ajustá los 2 tornillos de la columna trasera izquierda.
- Después, ajustá los 4 tornillos de la parte trasera del panel izquierdo.
- Finalmente, ajustá los 2 tornillos de la parte inferior.
Paso 8 - Instalá el ventilador de enfriamiento auxiliar (para X1C; solo panel trasero para X1)
Seguí los pasos 5 a 8 de "Reemplazo del auxiliary part cooling fan" para instalarlo.
Paso 9 - Instalá la AP board
Seguí los pasos 9 a 11 de "Reemplazo de la AP board" para instalar la placa y los cables.
Paso 10 - Instalá la tapa protectora de la AP board

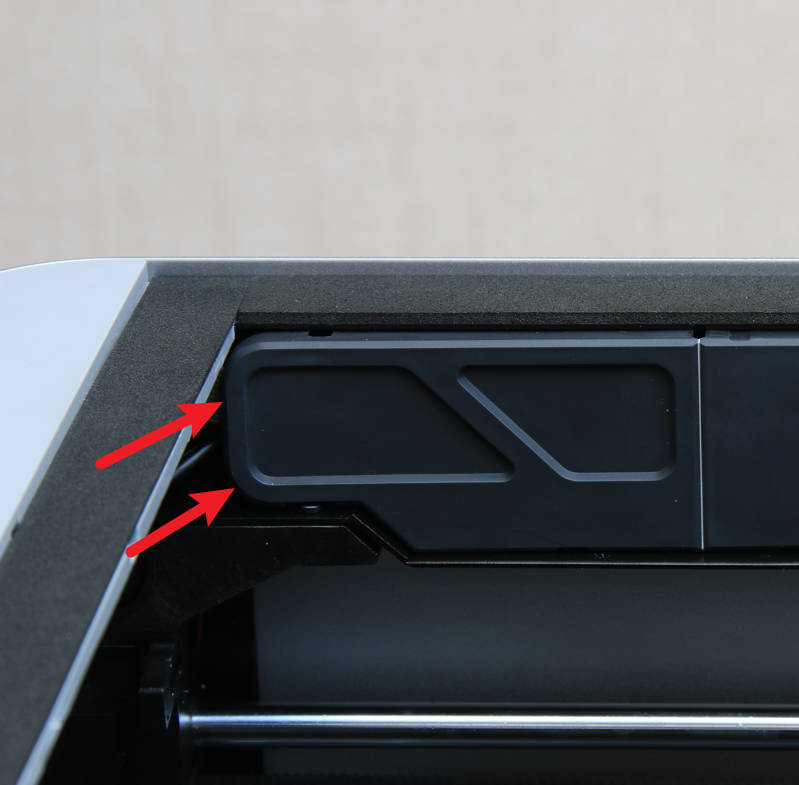

Primero, encajá la muesca que se muestra en la imagen de abajo, después instalá toda la tapa protectora de la AP board en su lugar y ajustá el tornillo con la llave Allen H1.5 en la parte trasera de la impresora.
Paso 11 - Instalá la puerta frontal de vidrio
Seguí los pasos 4 a 6 de "Reemplazo de la puerta frontal de vidrio" para instalarla.
Cómo verificar que quedó todo bien
- Inspeccioná visualmente la apariencia y asegurate de que el panel izquierdo esté correctamente instalado en su lugar.
- Enchufá el cable de alimentación y prendé la impresora. Realizá un "Autodiagnóstico del dispositivo" (Device self-test) como se muestra abajo y verificá que no aparezca ningún error.
- Usá la pantalla para activar el auxiliary part cooling fan. Confirmá que el indicador se ponga verde y que el ventilador funcione como corresponde.
Si encontrás algún problema, volvé sobre tus pasos y revisá bien las conexiones. Si el problema persiste, ponete en contacto con el equipo de soporte para recibir asistencia.
