Este artículo describe el procedimiento para reemplazar el conjunto del interruptor de encendido de la serie X1.
Conjunto del interruptor de encendido
Qué es

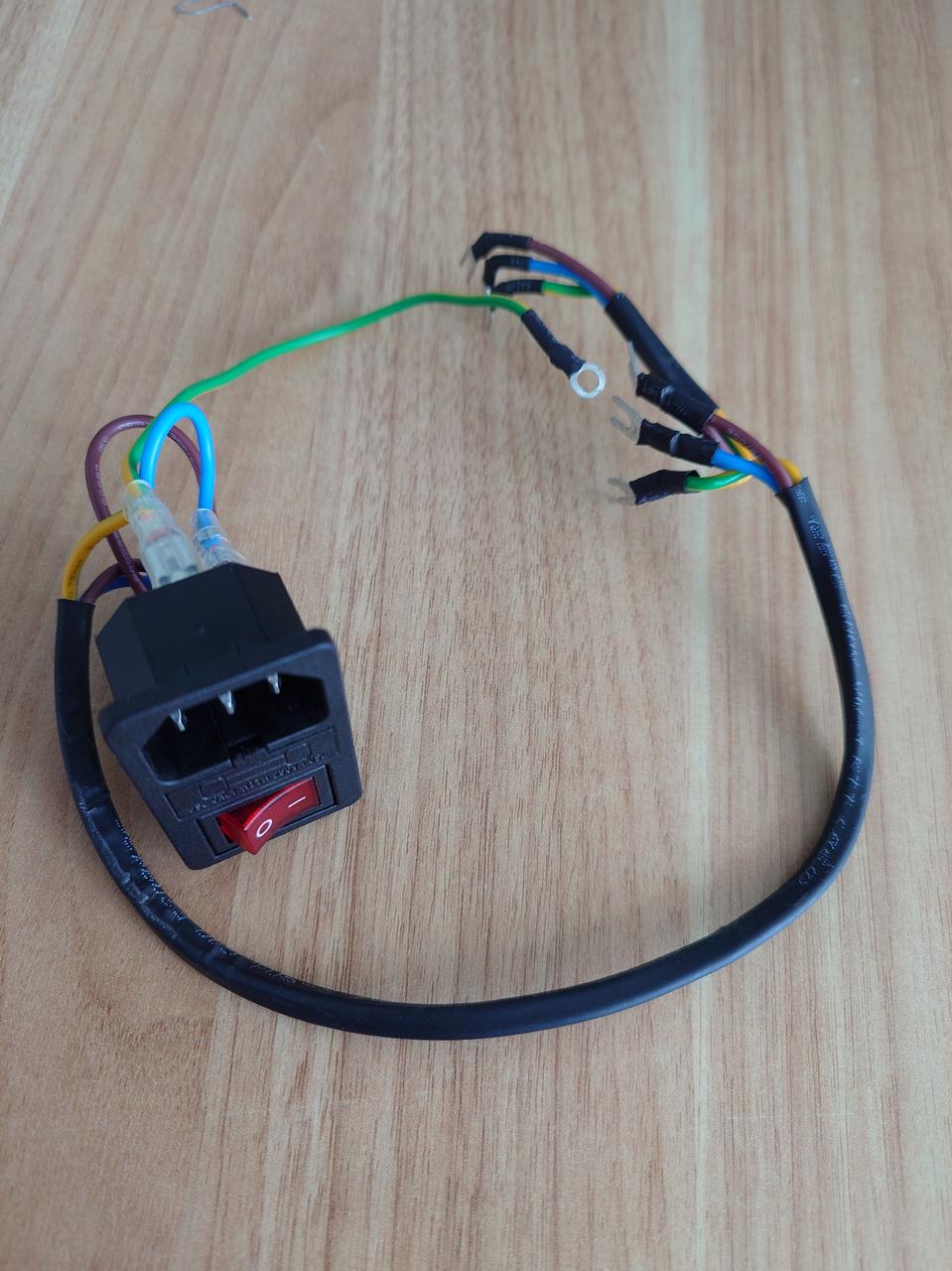

El conjunto del interruptor de encendido es un módulo montado en la esquina inferior izquierda de la parte trasera de la impresora. Contiene un conector para el cable de alimentación, un interruptor para controlar la energía de la impresora y los cables usados para conectarlo a la fuente de alimentación, la placa AC y la toma a tierra.
Cuándo reemplazarlo
- Cuando el interruptor está dañado.
- Cuando el cable de conexión interna está dañado.
- Cuando el conector tiene un falso contacto.
Herramientas y materiales necesarios
- Nuevo conjunto de interruptor de encendido.
- Llaves Allen H1.5 y H2.0.
- Destornillador Phillips.
- Pinzas, una palanca o cualquier otra herramienta plana.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la máquina y sus componentes electrónicos, incluyendo los cables del cabezal de herramientas. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.
Al realizar tareas de mantenimiento o solución de problemas, es posible que tengas que desarmar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de hacer cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica. Al hacerlo, podés evitar posibles daños en los componentes electrónicos de la impresora y asegurarte de que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un nuevo ticket en nuestra página de soporte y haremos todo lo posible para responder rápido y brindarte la asistencia que necesites.
Guía de operación - Desarmado
Nota: Si sos usuario de una X1E y necesitás reemplazar el cable de conexión de la placa AC a la fuente de alimentación, consultá también el tutorial de instalación de la fuente de alimentación interna de la X1E en la Wiki.
Paso 1 - Desconectá el cable de alimentación

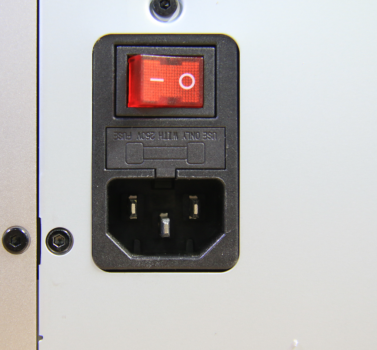

Desconectá el cable de alimentación del conector de la impresora.
Paso 2 - Sacá los tornillos

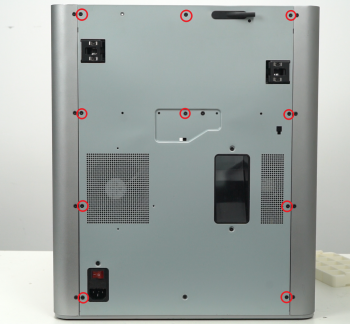

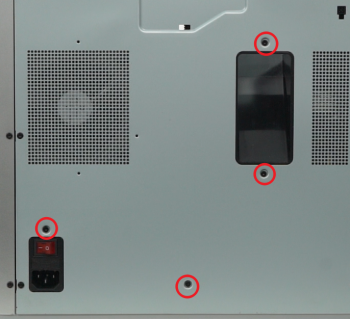

Retirá los 10 tornillos de rosca fina y los 4 tornillos de rosca gruesa de la tapa trasera como se muestra. Estos dos tipos de tornillos no deben mezclarse, así que mantenelos separados para no confundirte.

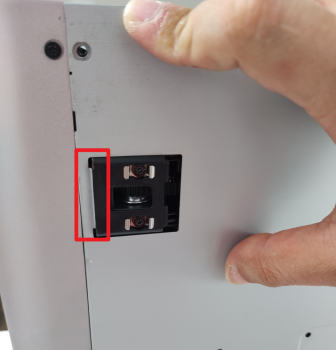

Paso 3 - Retirá el panel trasero

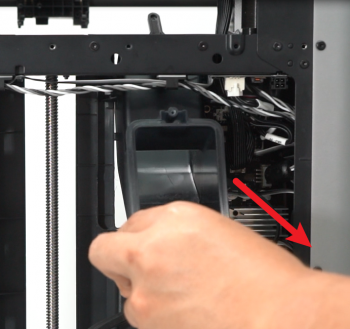

Sacá el panel trasero. Destrabá primero los puertos de tensión de la correa del lado izquierdo y luego el del derecho para evitar que se trabe.

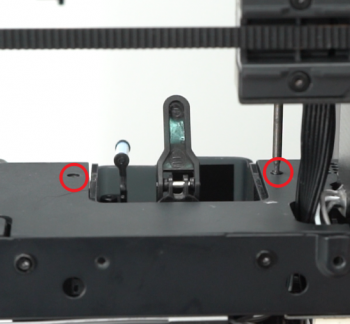

Paso 4 - Sacá el conducto de purga
Retirá los 2 tornillos y sacá el conducto de purga.

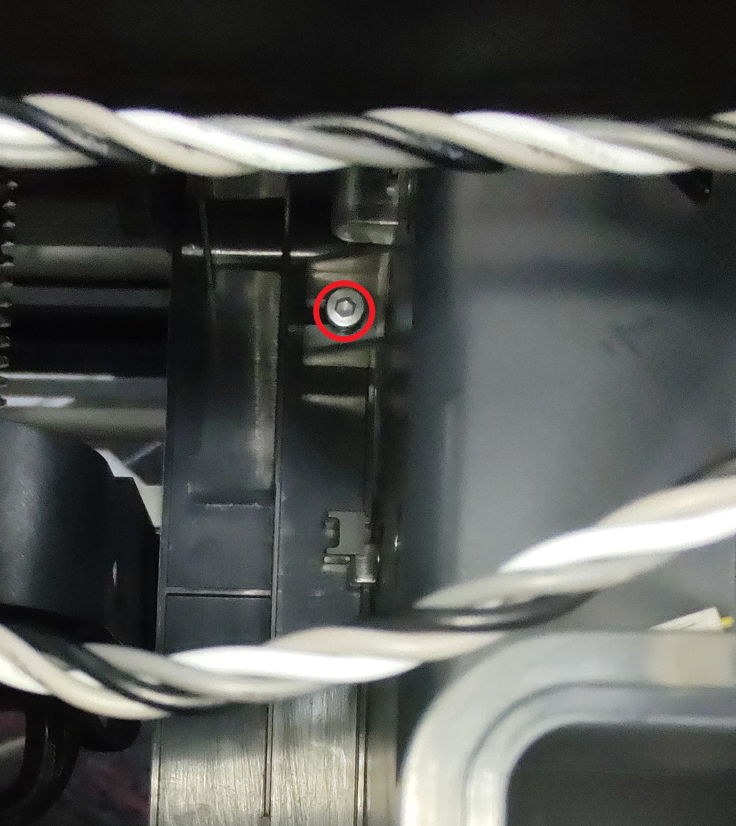

Nota: Las versiones más nuevas de la máquina tienen 1 tornillo adicional en el lado izquierdo de la rampa que se puede sacar con una llave Allen H2.0.
Paso 5 - Retirá el panel lateral derecho
Consultá esta Wiki para retirar el panel lateral derecho de la máquina.
Paso 6 - Sacá la cubierta de cables

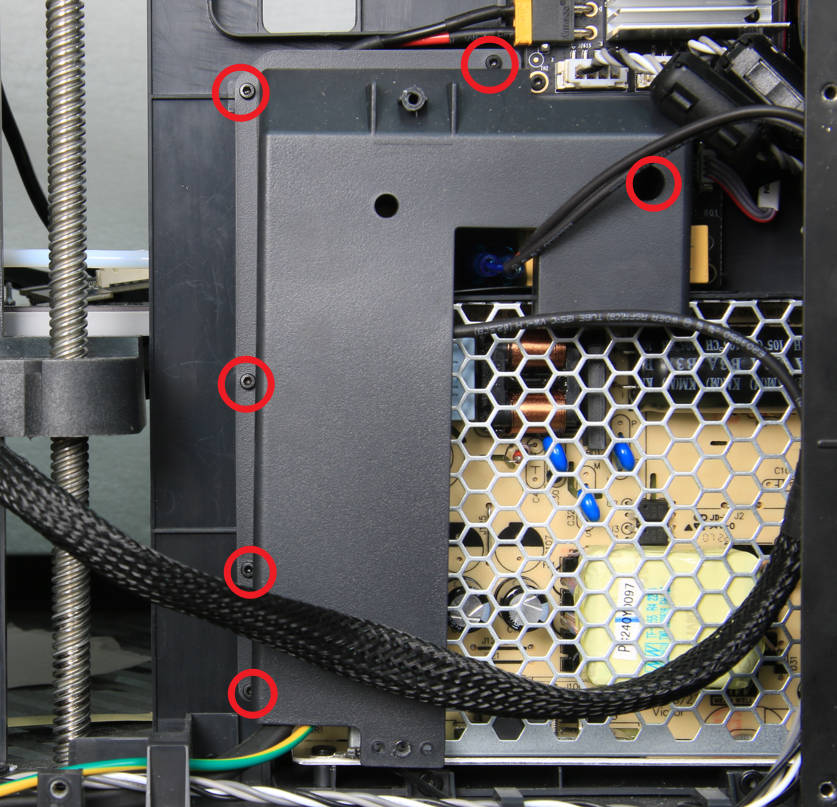

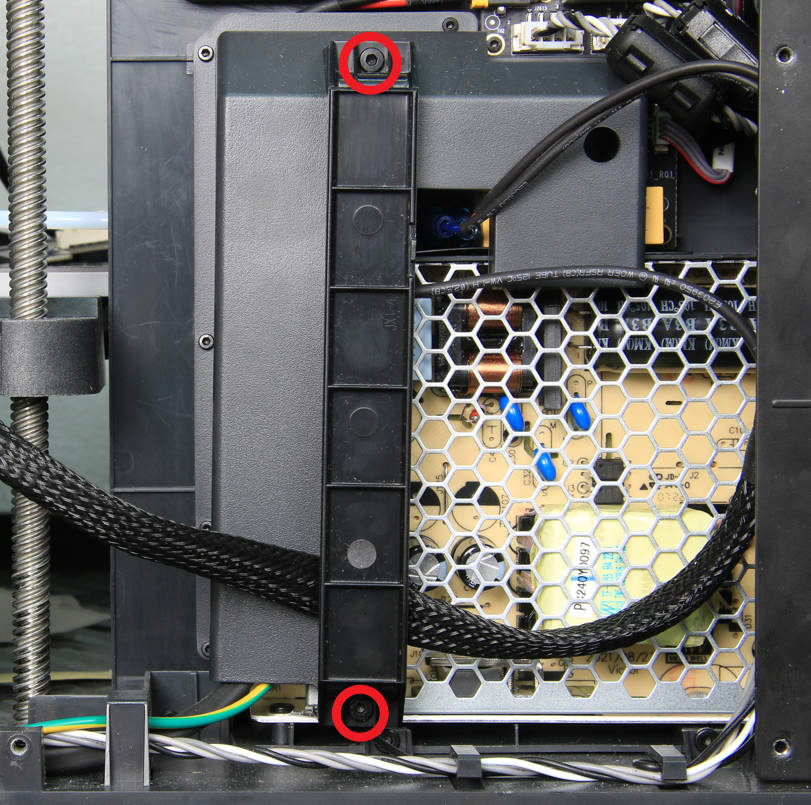

Retirá el riel de cables sacando los 2 tornillos con una llave Allen H2.0. Luego, sacá los 6 tornillos usando una llave Allen H1.5 y mové la cubierta de cables hacia un lado.
Paso 7 - Desconectá los cables de alimentación del módulo de potencia y la placa AC
Usá un destornillador Phillips para aflojar los 6 cables como se muestra en la imagen de abajo y tiralos hacia la izquierda para desconectarlos.
Paso 8 - Retirá el cable de tierra

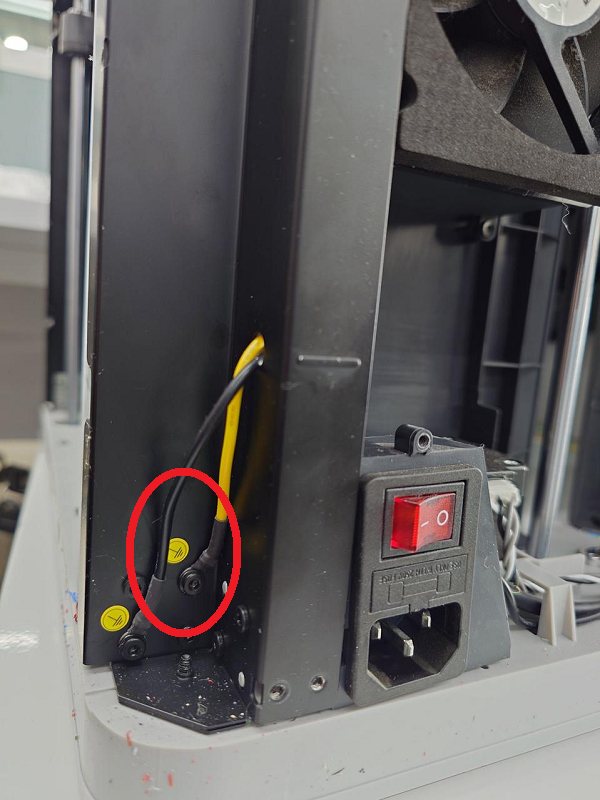

Sacá el cable de tierra aflojando el tornillo de retención con una llave H2.0 desde el exterior del perfil vertical, cerca del bloque del interruptor de encendido.
Nota: Hay dos cables de tierra fijados en el perfil vertical: uno para la tierra de toda la máquina (conectado al bloque del interruptor) y otro para la tierra de la cama caliente. Solo tenés que aflojar el cable de tierra general de la máquina.
Paso 9 - Sacá el módulo del interruptor de encendido
Usá una herramienta plana para soltar las cuatro pestañas a través de las cuatro aberturas en el marco a ambos lados del interruptor.
Retirá la cinta de sujeción del manojo de cables y sacá el cable que desconectaste en el paso 7, pasándolo por los clips de cables de derecha a izquierda. Luego podés retirar el conjunto del interruptor de encendido junto con el cable para completar el desarmado.
Guía de operación - Armado
Paso 1 - Instalá el conjunto del interruptor de encendido
Pasá todos los cables del nuevo conjunto a través del marco. Empujá el interruptor hacia adentro hasta que todas las pestañas encajen y el conjunto quede firme en su lugar.
Paso 2 - Conectá el cable de tierra
Pasá el cable de tierra a través del perfil vertical y usá una llave H2.0 para asegurarlo al mismo.
Nota: La toma a tierra es una medida importante para garantizar la seguridad eléctrica, así que asegurate de fijar bien el cable.
Paso 3 - Conectá el cable
Pasá los cables por los clips de izquierda a derecha y poné la cinta de sujeción. Usá un destornillador Phillips para fijar los conectores de los cables al módulo de la fuente de alimentación y a la placa AC con los tornillos Phillips.
NOTA: Al conectar la placa AC superior, la secuencia de cables de arriba hacia abajo debe ser Neutro-Vivo-Tierra; es decir, los colores son Azul-Marrón-Amarillo/Verde. Hay equipos enviados antes de agosto de 2023 con la conexión neutro-vivo invertida (como se muestra en la foto). Debido a la protección del circuito, esto no afecta el funcionamiento de la impresora, pero saltará la térmica al conectar la impresora a un enchufe con la polaridad invertida.
Paso 4 - Instalá la cubierta de cables
Poné los 6 tornillos con la llave Allen H1.5 para asegurar la cubierta de cables. Luego, instalá el riel de cables ajustando los 2 tornillos con la llave Allen H2.0.
Paso 5 - Instalá el panel lateral
Consultá esta Wiki para instalar el panel lateral derecho.
Paso 6 - Instalá el conducto de purga
Instalá el conducto de purga y ajustalo con los 2 tornillos. Si sacaste el tornillo adicional del costado de la rampa, no te olvides de volver a ponerlo.

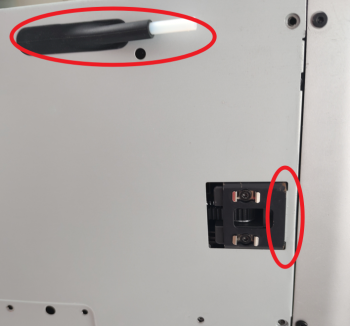

Paso 7 - Instalá el panel trasero
Pasá primero el soporte del tubo y el puerto de tensión de la correa del lado derecho para colocar el panel trasero.
Paso 8 - Ajustá los tornillos
Atornillá el panel trasero. Tené en cuenta los diferentes tipos de tornillos (10 de rosca fina y 4 de rosca gruesa).
Verificá el funcionamiento
Conectá el cable de alimentación y encendé la impresora. Andá a Setting > Toolbox > Device Self-test para iniciar un autodiagnóstico. Si no aparecen errores, el reemplazo se completó con éxito.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Queremos asegurarnos de que puedas realizar el procedimiento de forma segura y efectiva. Si tenés alguna duda o pregunta sobre el proceso descrito en este artículo, te recomendamos contactar a nuestro equipo de atención al cliente antes de empezar. Nuestro equipo siempre está listo para ayudarte.
Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte.
Haremos lo mejor posible para responder rápido y darte la asistencia que necesites.
