Si la placa TH que recibiste es distinta a la descripción de este artículo, puede ser porque la versión de la placa TH que tenés es la V9, mientras que la que se describe acá es la V8. La placa V9 reemplaza a la versión V8 anterior.
Para las instrucciones de instalación de la V9, por favor fijate en este artículo de la wiki: Reemplazo de las placas del toolhead (V9).
¿Qué es el conjunto de la placa del toolhead TH?
El conjunto de la placa del toolhead es un set que incluye 2 placas PCB (la placa del extruder y la placa de interfaz) y los cables de conexión. Los cables están fijados a los conectores con pegamento de silicona.

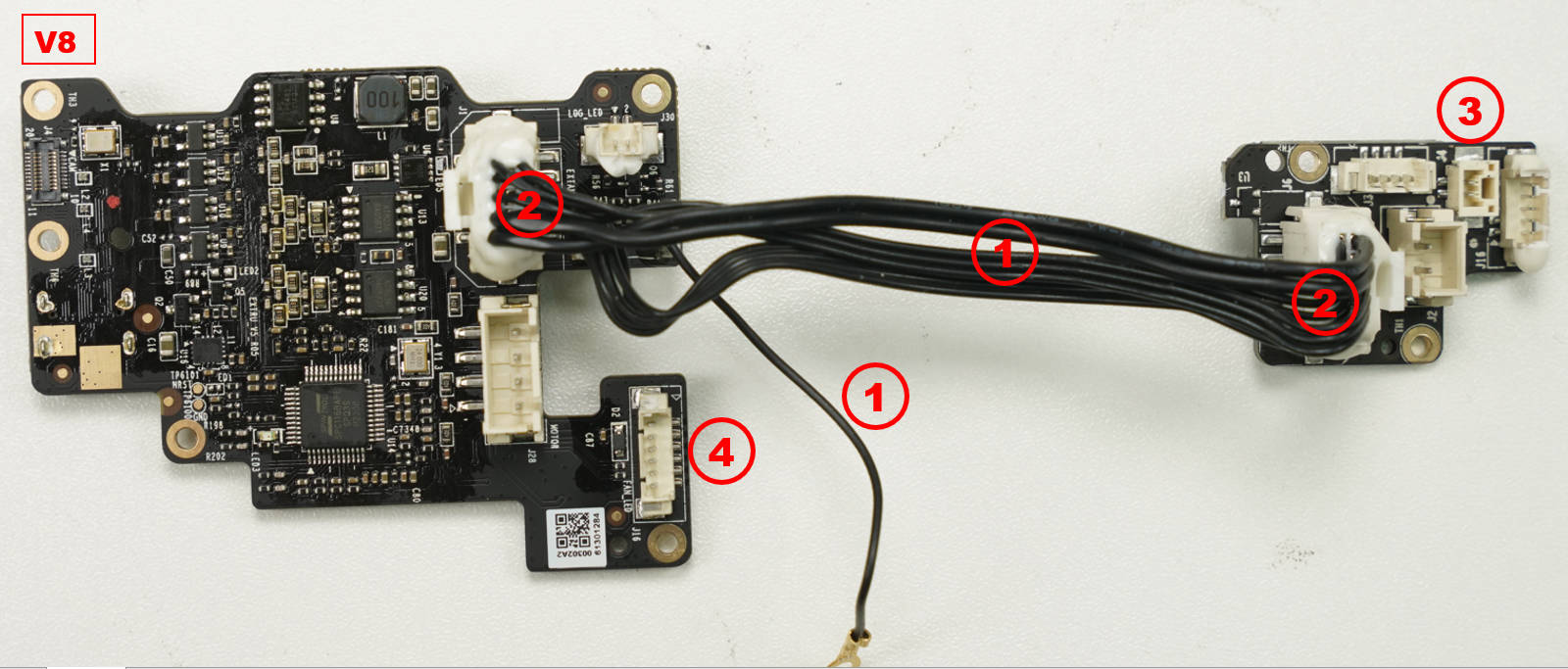

- V8 (versión vieja): Esta placa fue reemplazada por la nueva V9.

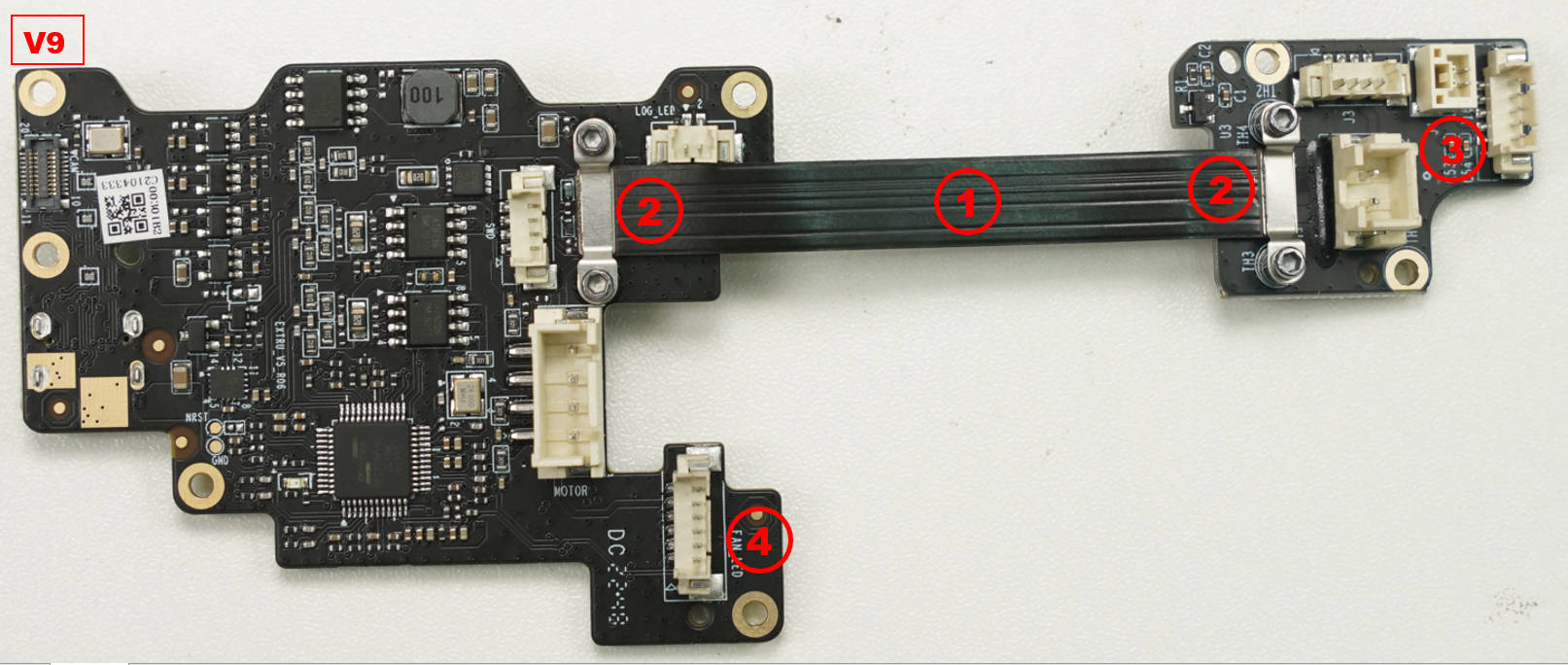

- V9 (versión nueva): Esta es la placa TH actual que viene en la X1 Carbon. Si tenés esta versión de placa, seguí esta guía.
Cuándo usarla
- Conectores y componentes dañados.
- Se encontraron problemas a través de un análisis del LOG de la impresora.
Herramientas y materiales necesarios
- Llave Allen H1.5 + H2
- Conjunto de placa TH de Bambu Lab
- Pegamento de silicona

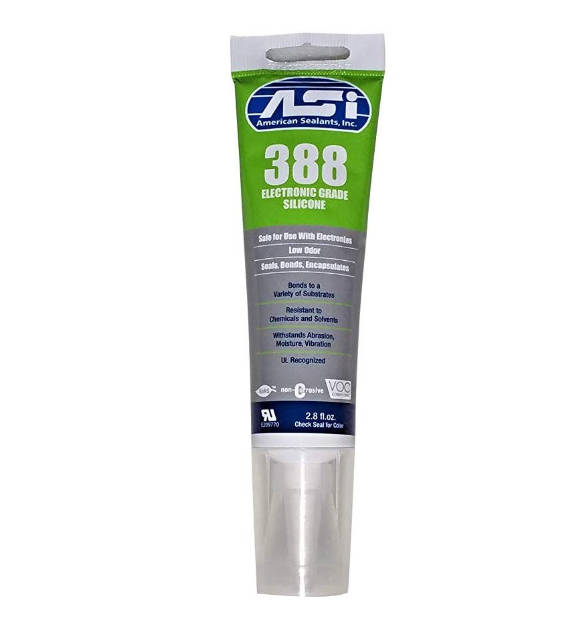

Pegamento de silicona como referencia.
Advertencia de seguridad y estado de la máquina antes de empezar
Apagá la impresora antes de hacer cualquier trabajo de mantenimiento.
Video de la operación
Nota: Usá un secador de pelo para calentar el pegamento de silicona de los conectores antes de desconectarlos para evitar que se dañen.

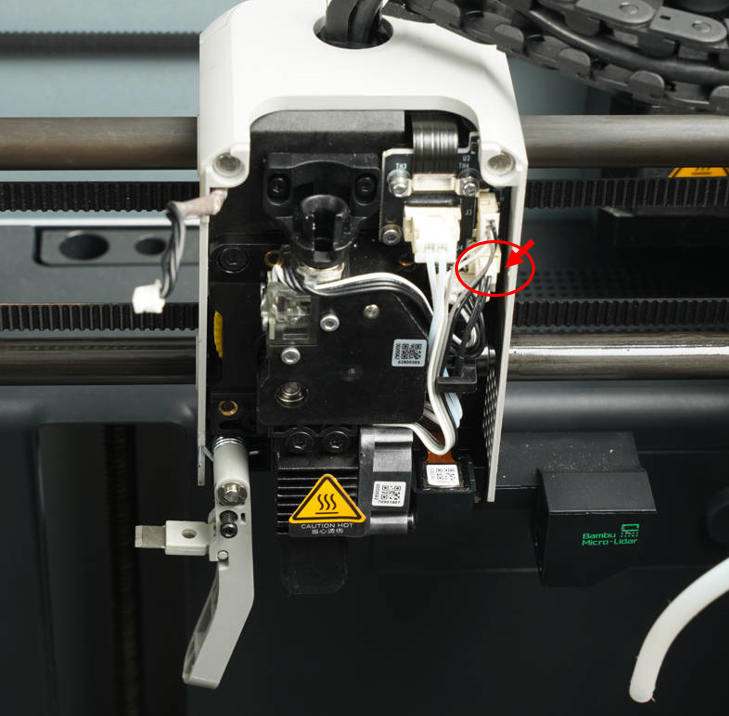

El conector del termistor tiene una traba/pestillo (a diferencia del ventilador y el calentador) que hay que presionar para destrabar, en lugar de tirar de los cables o del enchufe hasta que se salga todo el conector de la PCB.
Cómo verificar que el proceso fue exitoso

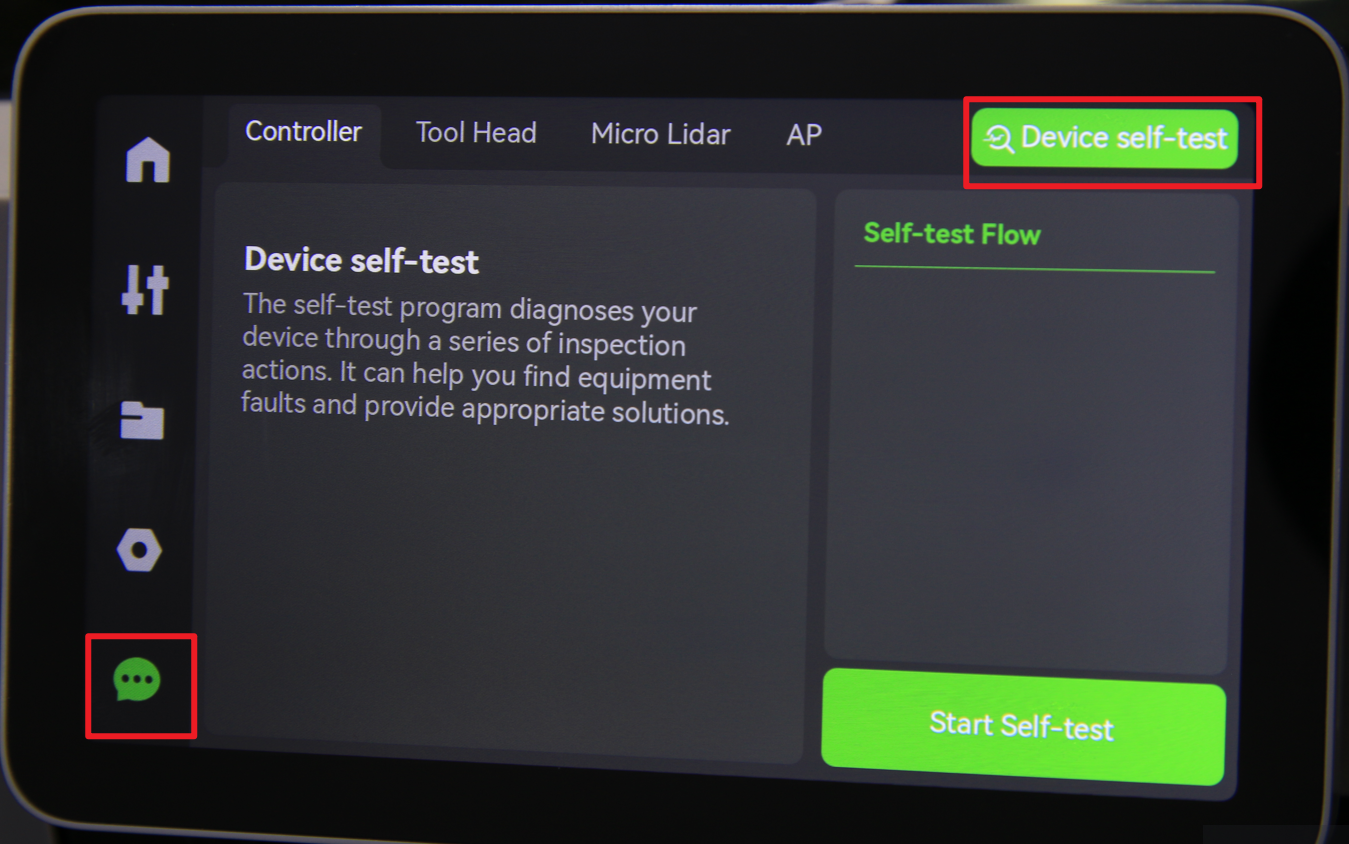

Prendé la impresora. Ejecutá un auto-test del dispositivo como se muestra abajo; si no aparece ningún error, el reemplazo fue un éxito.
Si llegás a tener algún problema, primero volvé sobre tus pasos y revisá todas las conexiones para intentar de nuevo. Si los problemas persisten, contactá al equipo de soporte para que te den una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
