Esta guía te muestra cómo sacar e instalar el sensor de filamento del extruder para la Serie X1.
Sensor de filamento del extruder - Serie X1
Este sensor se usa en el extruder para detectar tanto la presencia de filamento como la palanca del cortador de filamento.
Cuándo usarlo
- El cable está dañado.
- Hay reportes falsos de falla en la descarga (unloading).
- Hay reportes falsos de que el cortador está trabado.
Herramientas

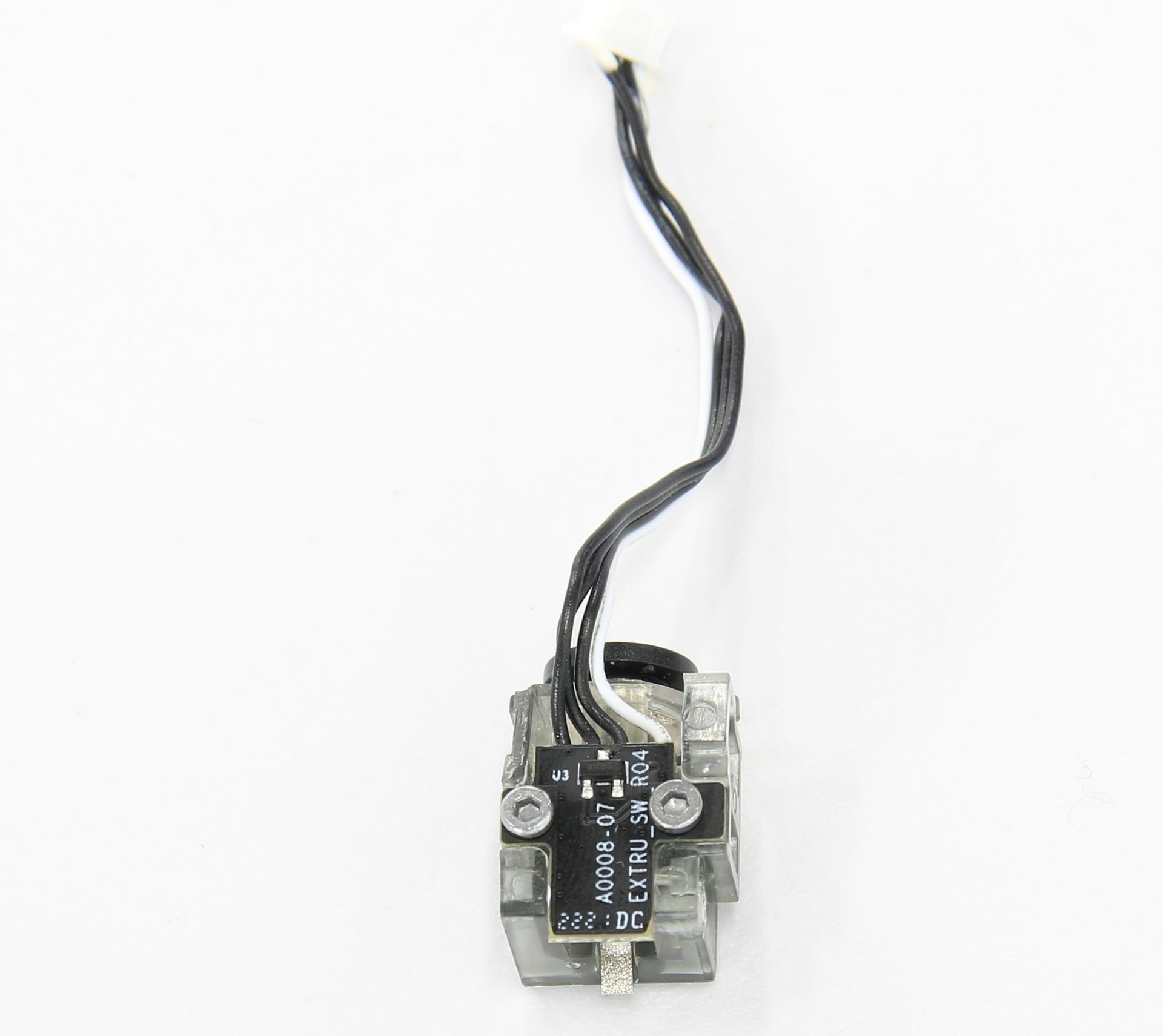

- Un conjunto nuevo de sensor de filamento y cortador para extruder.
- Llave Allen H1.5.
Lista de tornillos
- Tornillo A (BT2*5): Ubicado en la base.
- Tornillo B (MG2.5*13): Ubicado en la palanca del cortador.
Advertencia de seguridad
Descargá el filamento y apagá la impresora antes de empezar.
Guía de operación
Paso 1 - Abrir la carcasa frontal

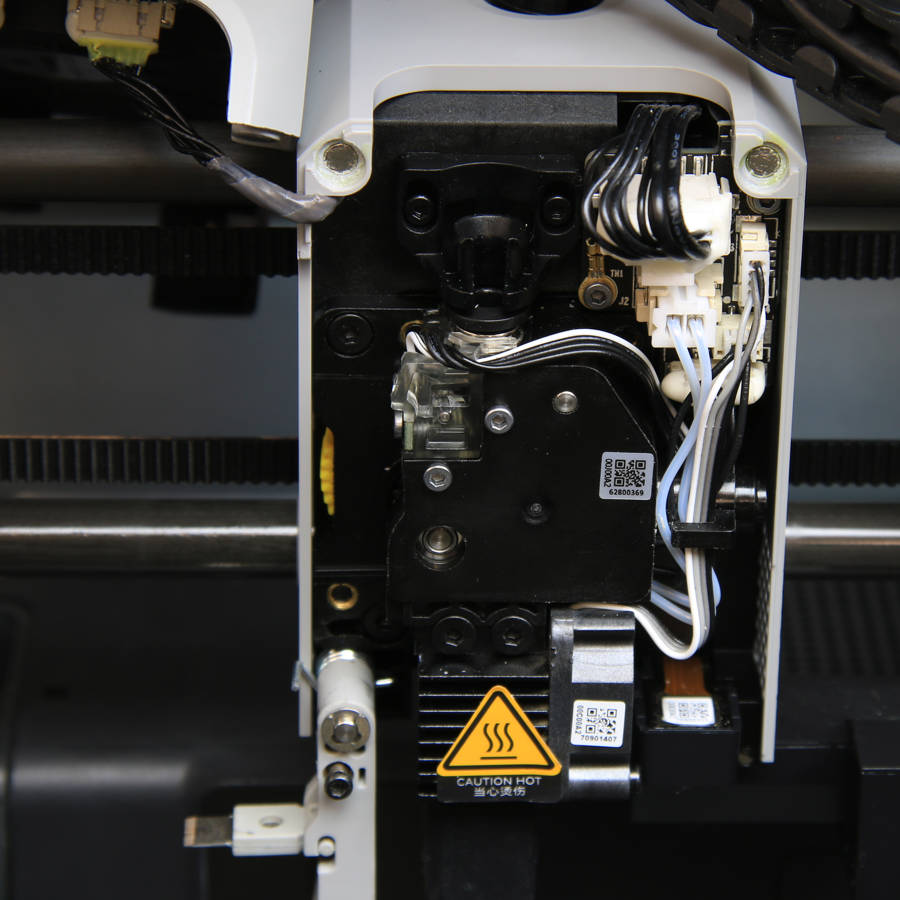

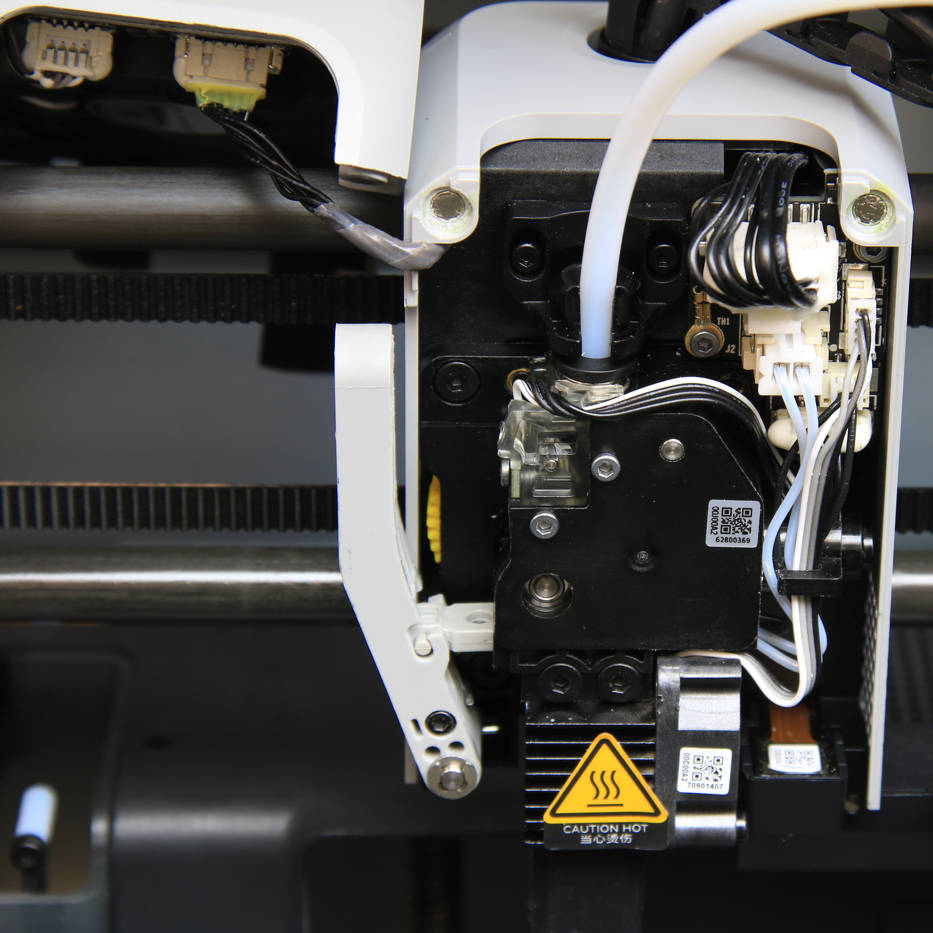

Apagá la impresora, abrí la carcasa frontal y dejala colgada sobre la barra de carbono.
Paso 2 - Desconectar el tubo de PTFE y aflojar la palanca del cortador

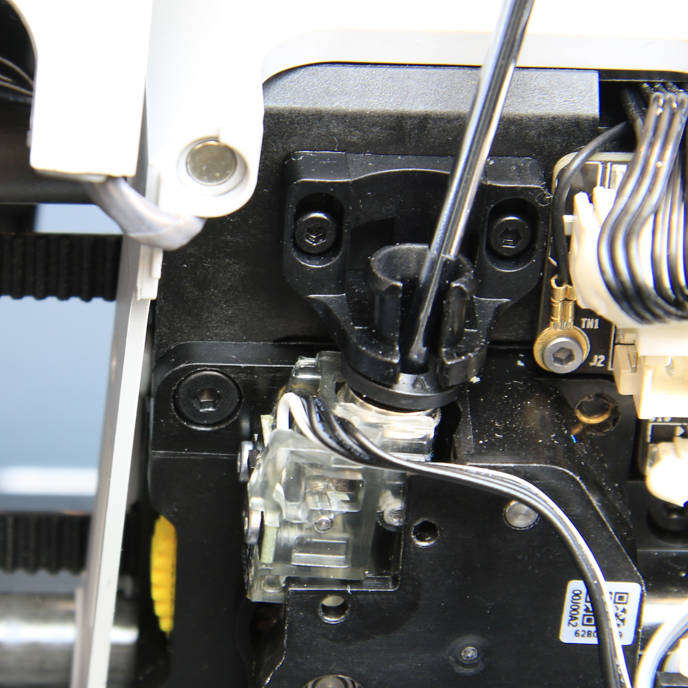

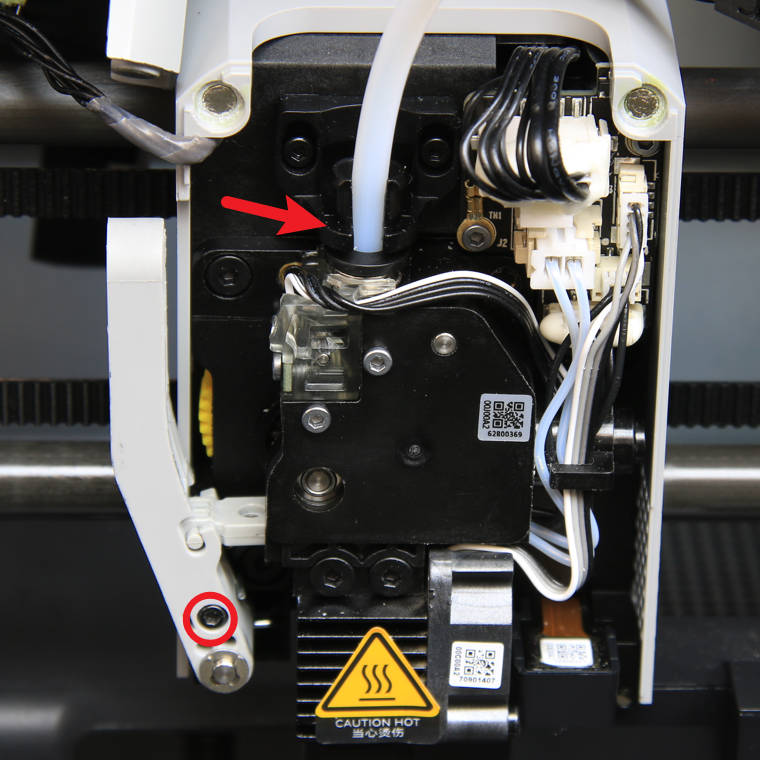

Presioná el soporte del tubo para desconectar el tubo de PTFE, después usá la llave Allen H1.5 para aflojar el tornillo (tornillo B) en la palanca del cortador y liberala.
Paso 3 - Desconectar los cables

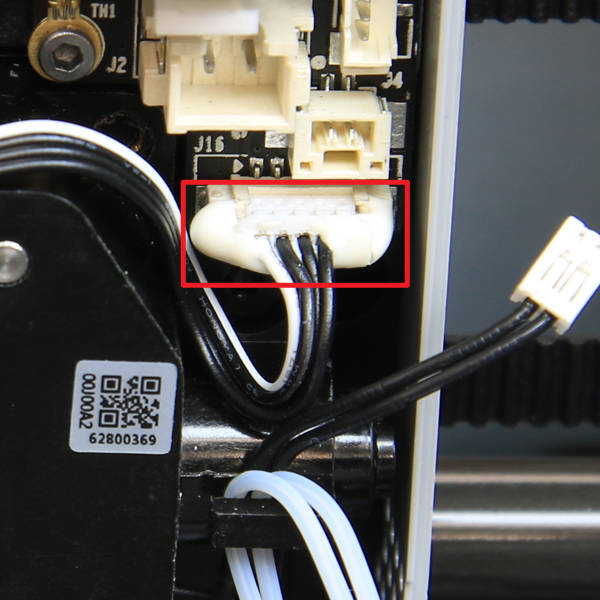

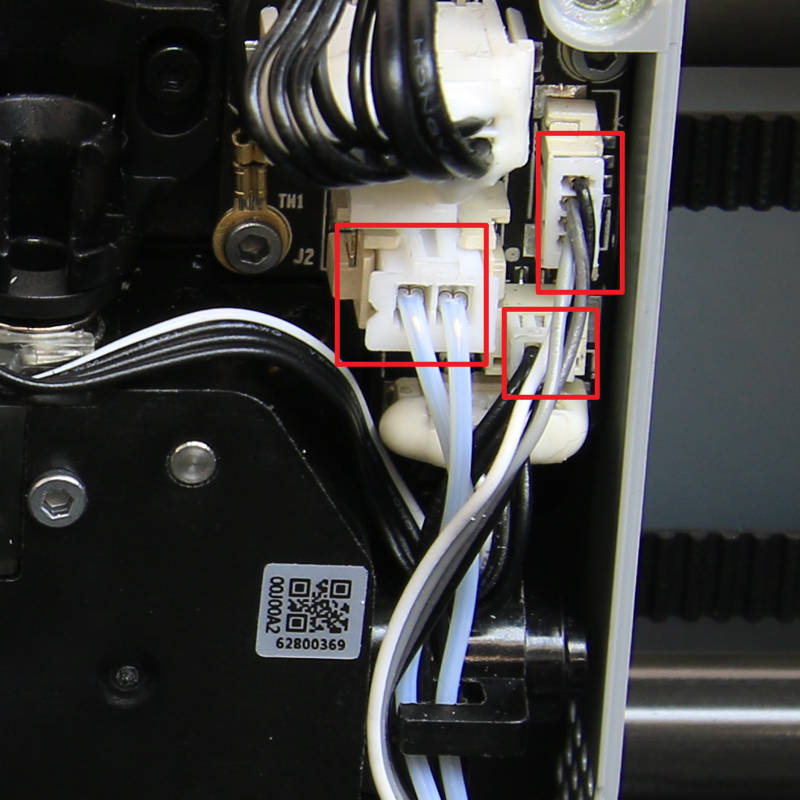

Desconectá los cables del hotend heater, el ventilador del hotend y la resistencia NTC para exponer el conector del sensor. Usá un secador de pelo para calentar el pegamento de silicona y después desconectá el cable.
Paso 4 - Sacar el conjunto del sensor

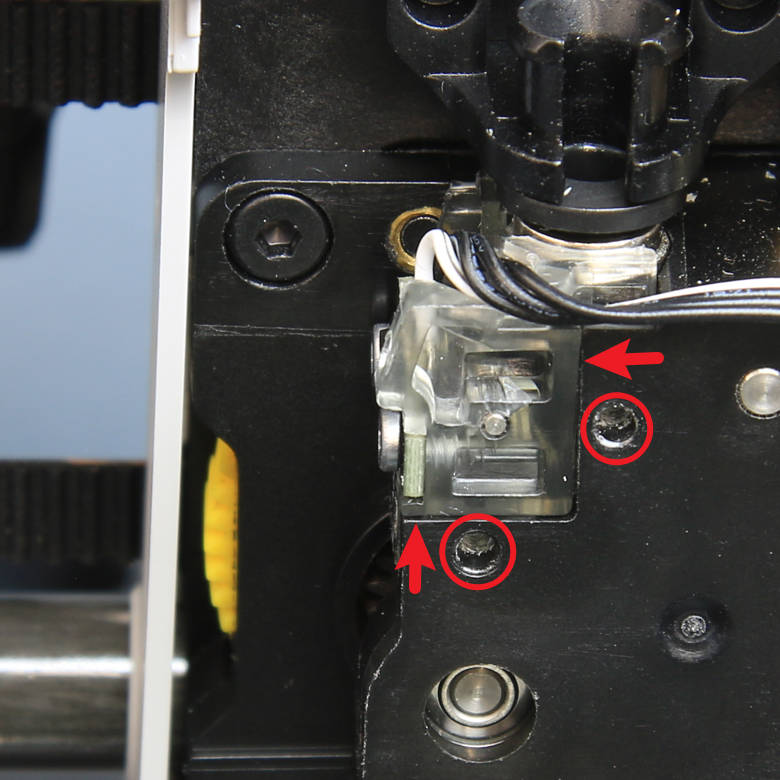

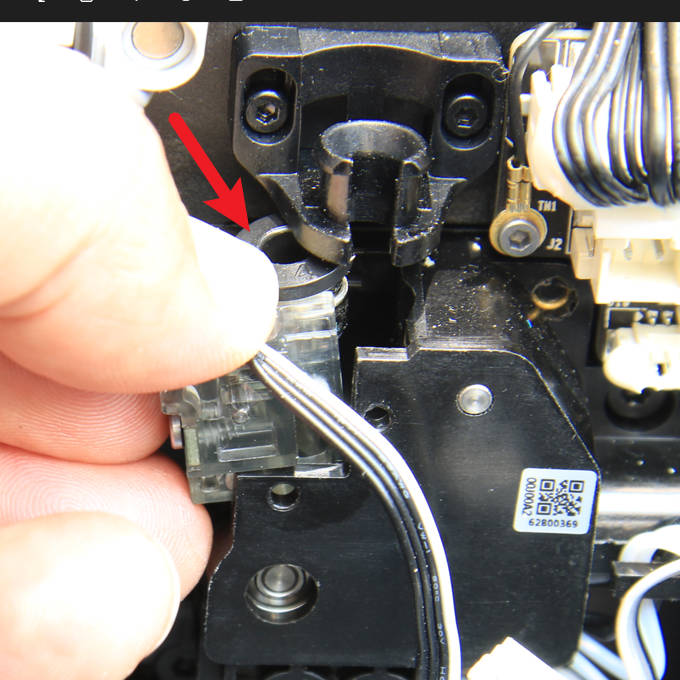

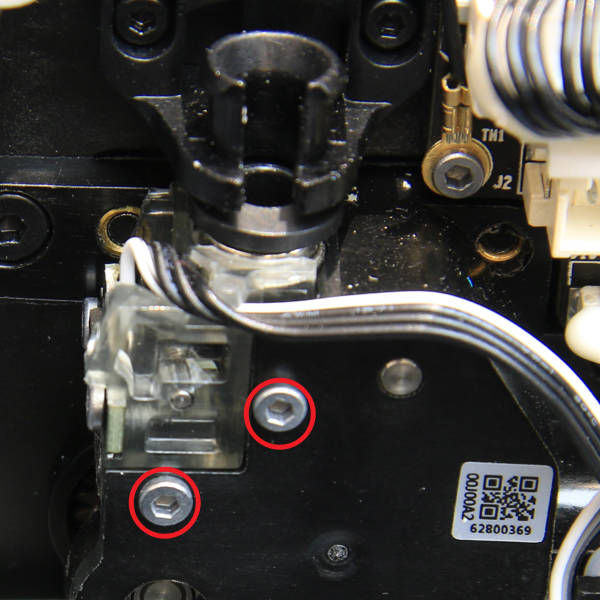

Sacá los 2 tornillos (tornillo A) con la llave Allen H1.5. Usá la misma llave para hacer palanca y aflojar el conjunto del conector neumático, y después retirá el conjunto del sensor.
Paso 5 - Instalar el conjunto del sensor

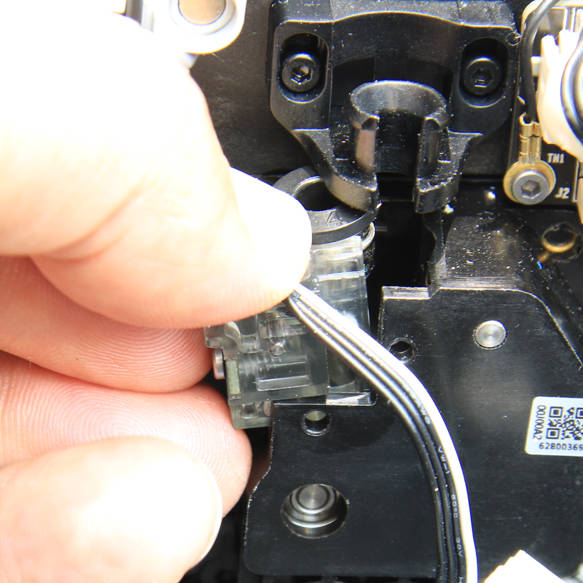

Presioná el conector neumático en el conjunto del sensor para instalarlo en su lugar y después ajustá los 2 tornillos (tornillo A) para asegurarlo.
Paso 6 - Conectar los cables
Conectá el cable del sensor (se recomienda usar un poco de pegamento de silicona para reforzar la conexión). Después, conectá el cable NTC del hotend, el cable del ventilador del hotend y el cable del heater del hotend en ese orden.
Paso 7 - Trabar la palanca del cortador, insertar el tubo de PTFE y cerrar la carcasa frontal
Sostené la palanca del cortador manualmente, insertá el cortador en la ranura, ajustá el tornillo de la palanca (tornillo B), volvé a insertar el tubo de PTFE y, por último, cerrá la carcasa frontal.
Para verificar que quedó bien
Prendé la impresora, cargá filamento manualmente (o por el AMS) y después hacé una descarga. Si el proceso termina sin problemas, el reemplazo fue un éxito. Si no, revisá bien las conexiones y probá de nuevo. Si los errores siguen, podés contactar al equipo técnico para que te den una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
