Esta es una guía para reemplazar las varillas de carbono del X-axis de las impresoras de las series X y P.
Contenido de la página
- Conjunto de varillas de carbono del X-axis
- ¿Cuándo usar esta guía?
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Video de la guía
- Paso 1 - Sacar (Montar) el panel derecho
- Paso 2 - Sacar (Montar) la puerta frontal de vidrio
- Paso 3 - Sacar (Montar) el panel izquierdo
- Paso 4 - Sacar (Montar) la correa de distribución XY
- Paso 5 - Sacar (Montar) las varillas de carbono
- Pasos de calibración después de la operación
- Verificar la funcionalidad
- Notas finales
Conjunto de varillas de carbono del X-axis

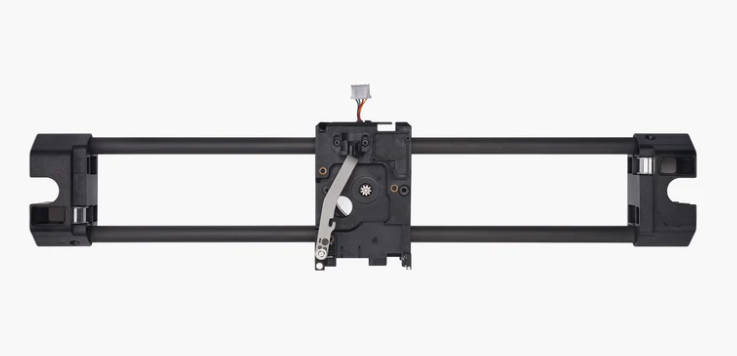

El conjunto de varillas de carbono del X-axis está compuesto principalmente por dos deslizadores Y, un carro del cabezal de herramientas (que incluye el motor del extruder y la palanca del cortador) y dos varillas de carbono.
Este conjunto es el mismo para las impresoras de las series X y P. Después de sacar la carcasa, el procedimiento es muy similar.
Nota: Por favor, no uses grasa en las varillas de carbono, ya que va a causar una resistencia anormal y va a ser un dolor de cabeza limpiarlas después.
¿Cuándo usar esta guía?
- Resistencia anormal en las varillas de carbono que no mejora después de la limpieza.
- Ruido anormal de las poleas tensoras (idlers) en el conjunto de varillas de carbono del X-axis.
Herramientas y materiales necesarios
- Llave Allen H1.5
- Llave Allen H2.0
- Destornillador plano (o pinzas planas)
- Pinzas de punta fina
Lista de tornillos
- Tornillo A (BT3*6): Paneles laterales metálicos
- Tornillo B (ST3*4.5): Paneles laterales metálicos, panel trasero
- Tornillo C (M3*3): Puerta de vidrio
- Tornillo D (BT3*5): Panel trasero
- Tornillo E (MG3*12): Ventilador de enfriamiento de componentes auxiliares
- Tornillo F (BT3*8): Soporte del resorte de tensión
- Tornillo G (M3*6): Tensor XY, extruder
- Tornillo H (BT2*5): Carcasa del cabezal de herramientas, PCBs
- Tornillo I (MG2.5*13): Palanca del cortador
- Tornillo J (BT2*8): Correa de distribución, placa de cubierta del deslizador Y
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o en sus componentes electrónicos, incluyendo los cables del cabezal de herramientas. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede derivar en daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si entran en contacto entre sí o con otras partes metálicas o electrónicas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la máquina y causar problemas mayores.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier trabajo de mantenimiento. Así vas a evitar cortocircuitos o daños en los componentes electrónicos y te asegurás de que el laburo se haga de forma segura y efectiva.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Video de la guía
Nota:
- Para la serie X1, hay diferentes versiones de los paneles laterales metálicos. El video que mostramos acá es de la versión nueva. Si tu impresora usa la versión vieja, va a tener más tornillos de fijación. Por favor, fijate en el contenido de la WIKI correspondiente.
- Al reemplazar el conjunto de varillas de carbono del X-axis de la serie P1, hay que sacar la cubierta frontal. Para más detalles, mirá la guía de instalación de la cubierta frontal de la serie P1.
Paso 1 - Sacar (Montar) el panel derecho
Si tu máquina es de la serie P1, por favor fijate en "Reemplazar el panel plástico derecho - Serie P1".
Paso 2 - Sacar (Montar) la puerta frontal de vidrio
Si tu máquina es de la serie P1, por favor fijate en "Reemplazar la puerta frontal de vidrio".
Paso 3 - Sacar (Montar) el panel izquierdo
Este paso incluye sacar el panel trasero y el ventilador de enfriamiento de componentes auxiliares.
Si tu máquina es de la serie P1, por favor fijate en "Reemplazar el panel plástico izquierdo - Serie P1".
Paso 4 - Sacar (Montar) la correa de distribución XY
Nota: Al instalar, no aprietes del todo los tornillos de las dos poleas tensoras al principio, porque después es necesario hacer una calibración para tensar las correas correctamente.
Paso 5 - Sacar (Montar) las varillas de carbono
Nota: Este video se basa en la serie X1, pero en la serie P1 es más simple, así que no preparamos dos videos distintos. Por favor, prestá atención a las diferencias.
Pasos de calibración después de la operación
Después de reemplazar las varillas de carbono, hay que volver a tensar las correas.
IMPORTANTE: Primero APAGÁ la impresora.
1. Aflojá los 4 tornillos del tensor de la correa (pero NO los saques), después mové suavemente el cabezal de herramientas para adelante y para atrás varias veces, y finalmente llevalo hasta el fondo de la impresora. Después, volvé a apretar los 4 tornillos. El sistema de resortes del tensor va a dejar la correa con la tensión justa.
IMPORTANTE: NO te pases apretando los tornillos de tensión de la correa. Hacer eso puede causar daños y no va a dar mejores resultados. Simplemente apretá ambos tornillos como cualquier otro tornillo, sin darle con demasiada fuerza.
Verificar la funcionalidad
- Conectá la alimentación y prendé la impresora.

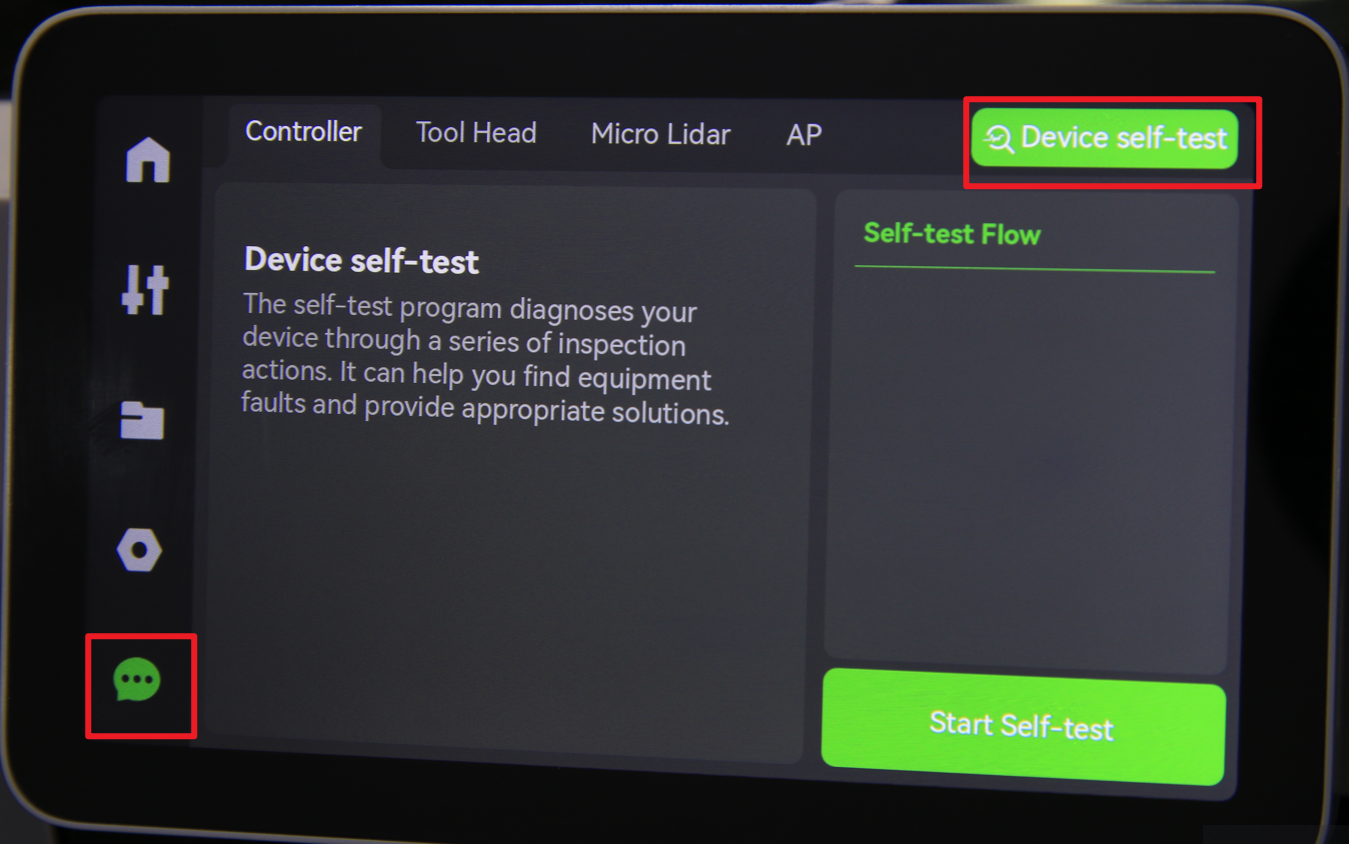

- Corré el proceso de autodiagnóstico del dispositivo para confirmar que esté todo OK.
Si llegás a tener algún problema, primero volvé sobre tus pasos y revisá todas las conexiones para intentar de nuevo. Si los problemas siguen, contactate con el equipo de soporte para que te den una mano.
Notas finales
Esperamos que esta guía detallada te haya servido.
Para asegurar una ejecución segura y efectiva, si tenés alguna duda sobre el proceso que explicamos acá, te recomendamos enviar un ticket técnico sobre tu problema.
Por favor, incluí una foto o video que muestre el problema, además de cualquier información extra que ayude con tu consulta.
