En esta guía te mostramos paso a paso cómo cambiar el sistema de movimiento CoreXY de tu X1E. Es un proceso bastante técnico, así que te recomendamos leer todo con atención antes de meter mano para que el cambio salga bárbaro.
Modelos compatibles
X1E
Sistema de movimiento CoreXY
El sistema de movimiento CoreXY va instalado en la parte de arriba de la impresora y es lo que permite que el cabezal se mueva en los ejes X e Y.
Ojo: Este componente es difícil de reemplazar, así que fijate de leer bien esta guía antes de arrancar. Como vas a tener que sacar un montón de tornillos, te sugerimos preparar unas cajitas chiquitas de antemano para ir guardando todo bien ordenado.
¿Cuándo toca hacer el cambio?
- La polea loca hace ruido o está dañada.
- El sistema de movimiento CoreXY está doblado o deformado.
- El rodamiento lineal del eje Y está dañado.
- La varilla lineal del eje Y está dañada.
Aviso de seguridad
¡IMPORTANTE! Es clave que apagues la impresora antes de hacer cualquier mantenimiento, especialmente si vas a tocar la parte electrónica o los cables del cabezal. Trabajar con la impresora prendida puede causar un cortocircuito, dañando la electrónica y poniéndote en riesgo.
Durante el proceso, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían hacer corto si se tocan entre sí o con alguna parte metálica mientras hay energía. Por eso, desenchufá siempre el equipo.
Si tenés alguna duda con estos pasos, abrí un ticket de soporte en nuestra página y te damos una mano lo antes posible.
Herramientas y materiales necesarios
- Nuevo sistema de movimiento CoreXY (contactate con el equipo de posventa).
- Llave Allen H2.0.
- Llave Allen H1.5.
- Tiempo estimado: 3 a 4 horas.
Cómo sacar el sistema de movimiento CoreXY
Paso 1: Sacar la pantalla

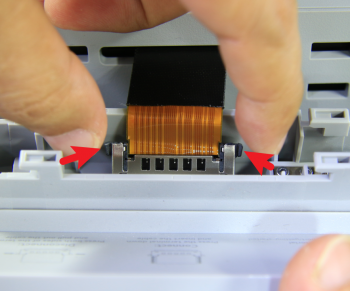

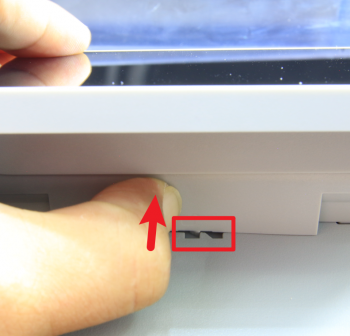

Incliná la pantalla para arriba y apretá en la posición que se ve en la imagen para soltar la traba, después empujala hacia la derecha para destrabarla. Presioná ambos lados del conector FPC para soltarlo y sacá la pantalla (el cable FPC puede quedar en la placa AP y salir después con ella).
Fijate en la Wiki de reemplazo de pantalla de la X1 Carbon para ver los pasos detallados.
Paso 2: Sacar la puerta de vidrio y los paneles laterales y trasero

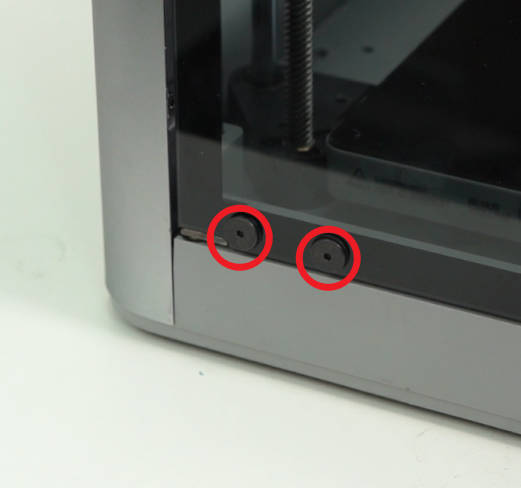

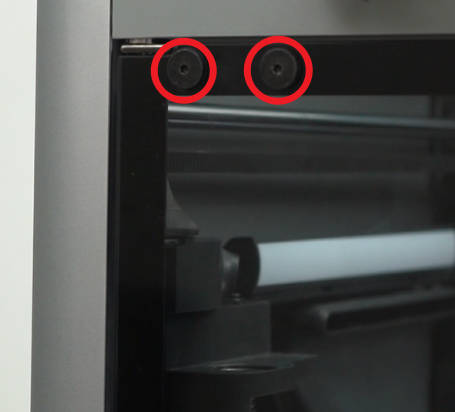

Usá la llave Allen H2.0 para sacar los 4 tornillos de la puerta frontal de vidrio de la X1E. Para los paneles laterales y el trasero, podés consultar el tutorial de instalación de la carcasa de la X1E.
Paso 3: Sacar la cubierta frontal y la placa de botones

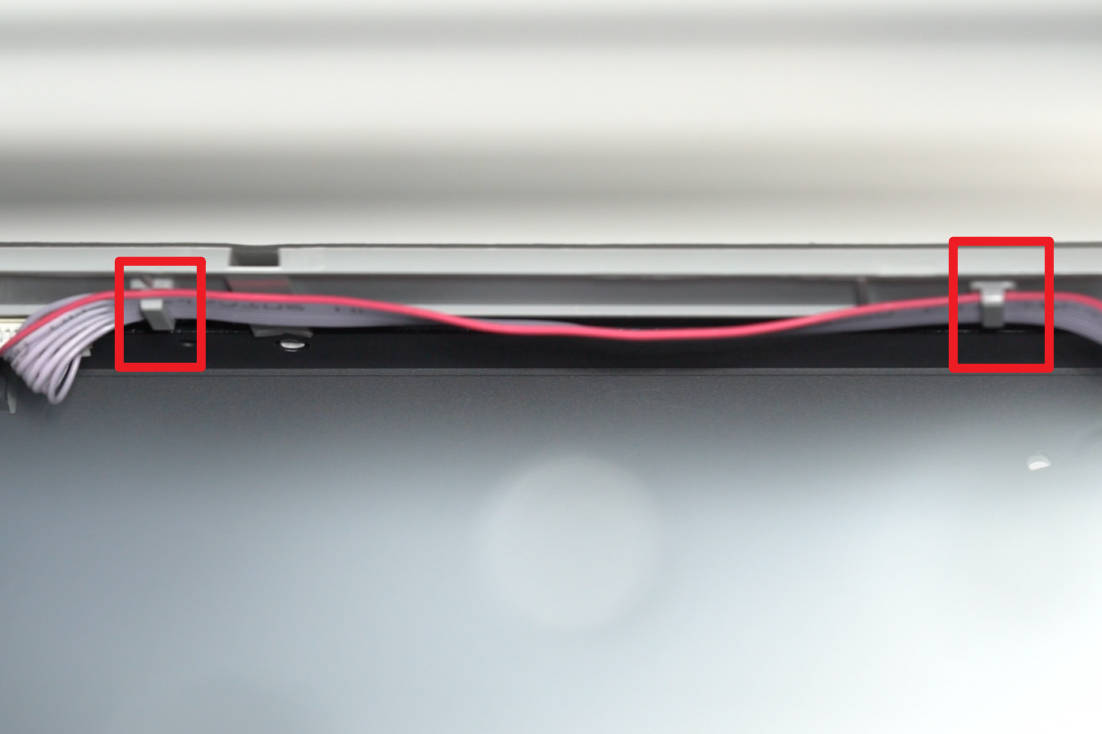

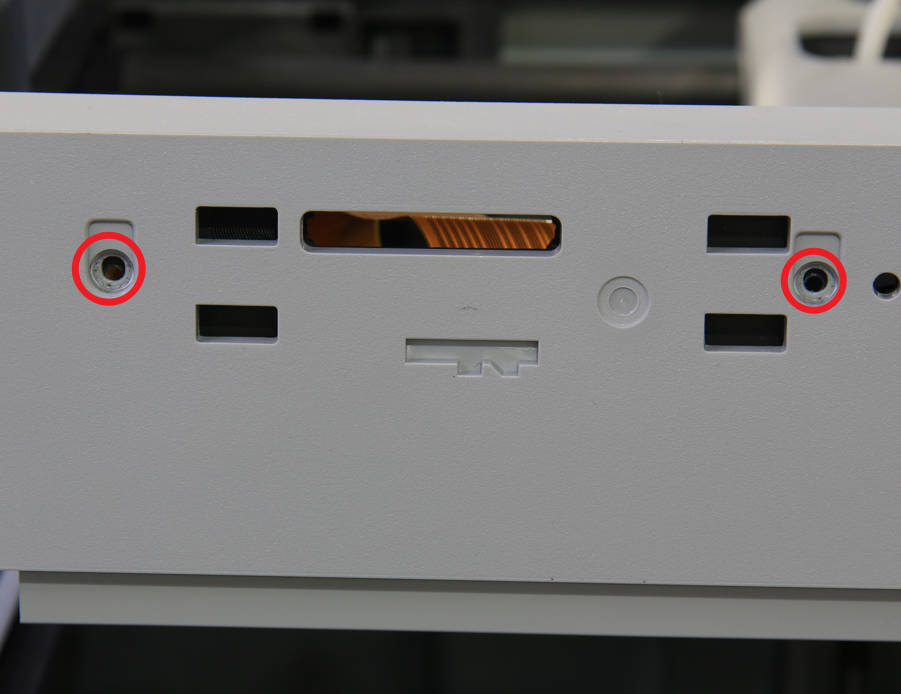

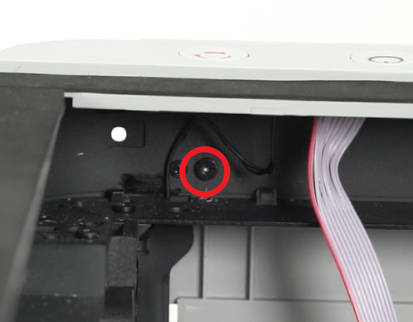

Primero, soltá el cable de conexión de la placa de botones de los clips y usá la llave H2.0 para sacar los 3 tornillos de montaje de la cubierta frontal. Después, usá un secador de pelo para calentar y ablandar la silicona del cable. Desconectá el cable, usá unas pinzas para sacar la silicona de la antena Wi-Fi y retirá la cubierta frontal junto con la antena.
Nota: No hace falta separar la antena de la cubierta, pueden salir juntas.
Paso 4: Sacar la placa TH, el extruder, el hotend y el micro LiDAR

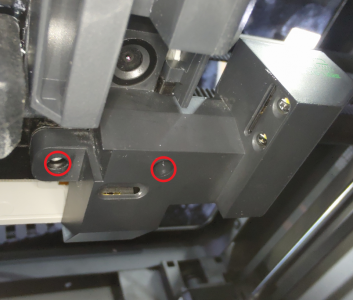

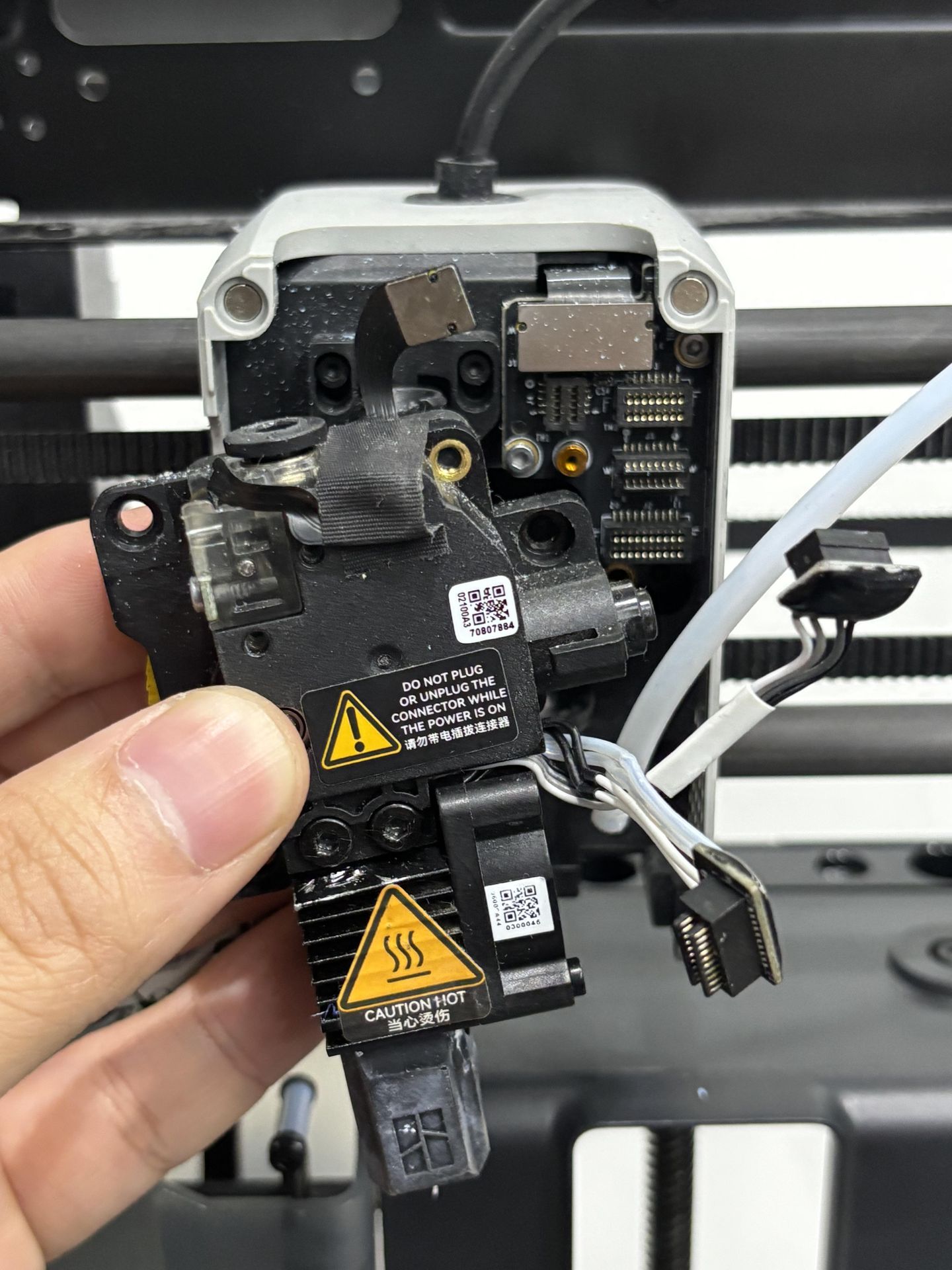

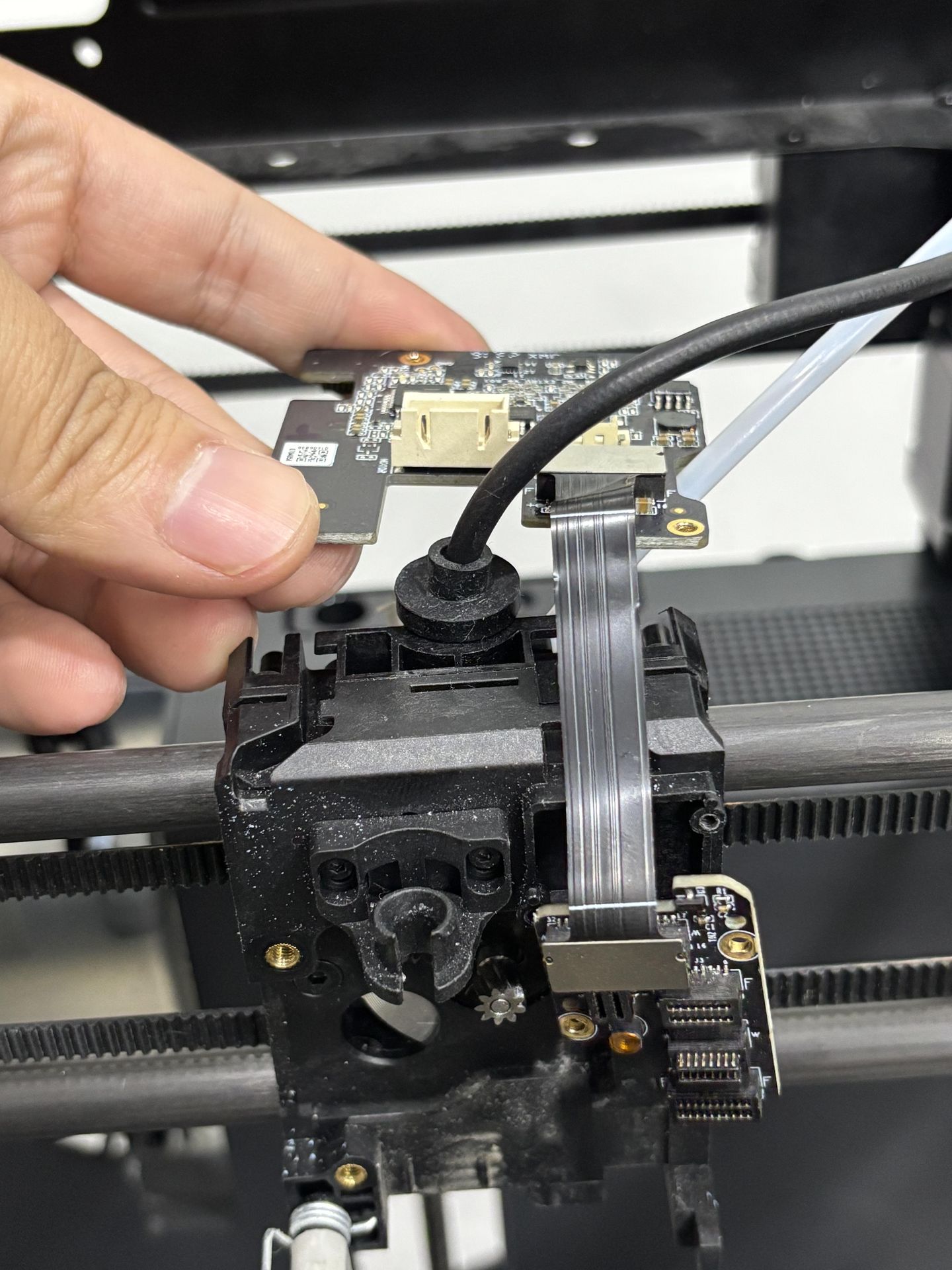

Tenés que sacar la tapa media, la trasera y la placa TH del cabezal y dejar todo en un lugar seguro para no perder nada. No hace falta separar el extruder del hotend, podés sacarlos juntos. Para el micro LiDAR, usá la llave H1.5 para aflojar los dos tornillos de fijación.
Paso 5: Sacar la placa AP, la pantalla y los cables

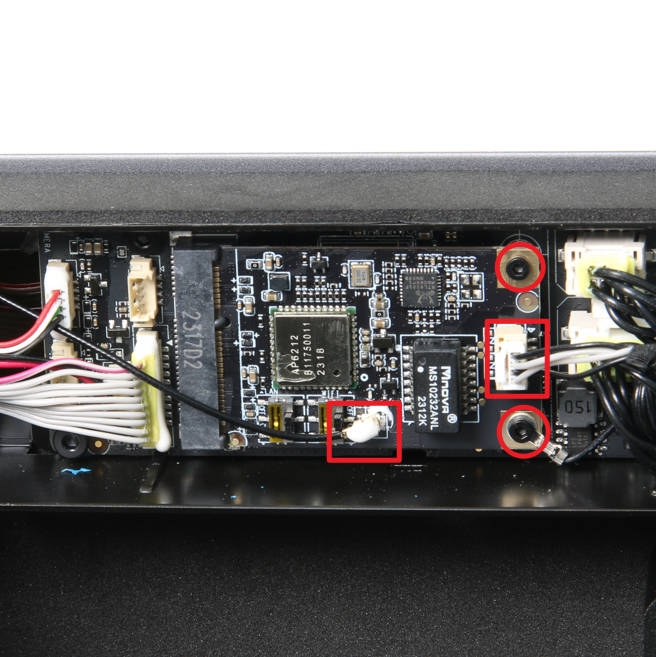

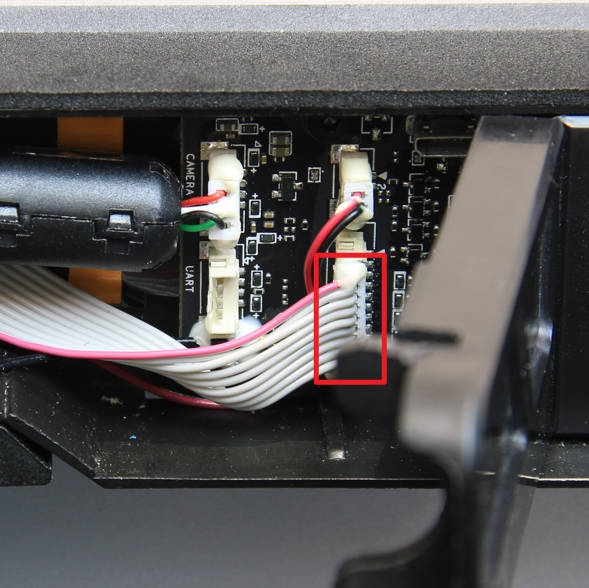

Desconectá el cable USB-C, el cable MC-AP, el de la cámara y el de la luz LED. Finalmente, sacá los cuatro tornillos con la llave H2.0 para retirar la placa AP.
Nota: El cable de la placa de botones y la antena Wi-Fi ya fueron desconectados...
Galería de referencia
