En este artículo te vamos a guiar paso a paso para que puedas reemplazar los cables del kit de cables de la X1E. Es un proceso detallado que requiere atención en las conexiones para asegurar el correcto funcionamiento de la impresora.
Cuándo reemplazar
- Los conectores en ambos extremos tienen daños físicos que dificultan la instalación.
- El cable muestra daños evidentes o está roto.
- El equipo de soporte de Bambu Lab confirmó una anomalía con el cable a través de los archivos de log.
Herramientas

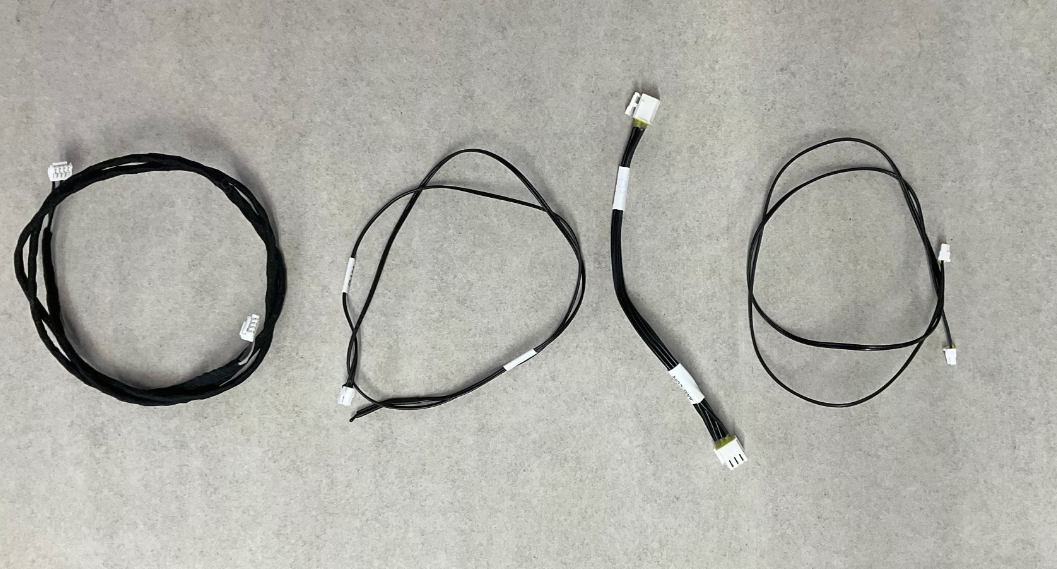

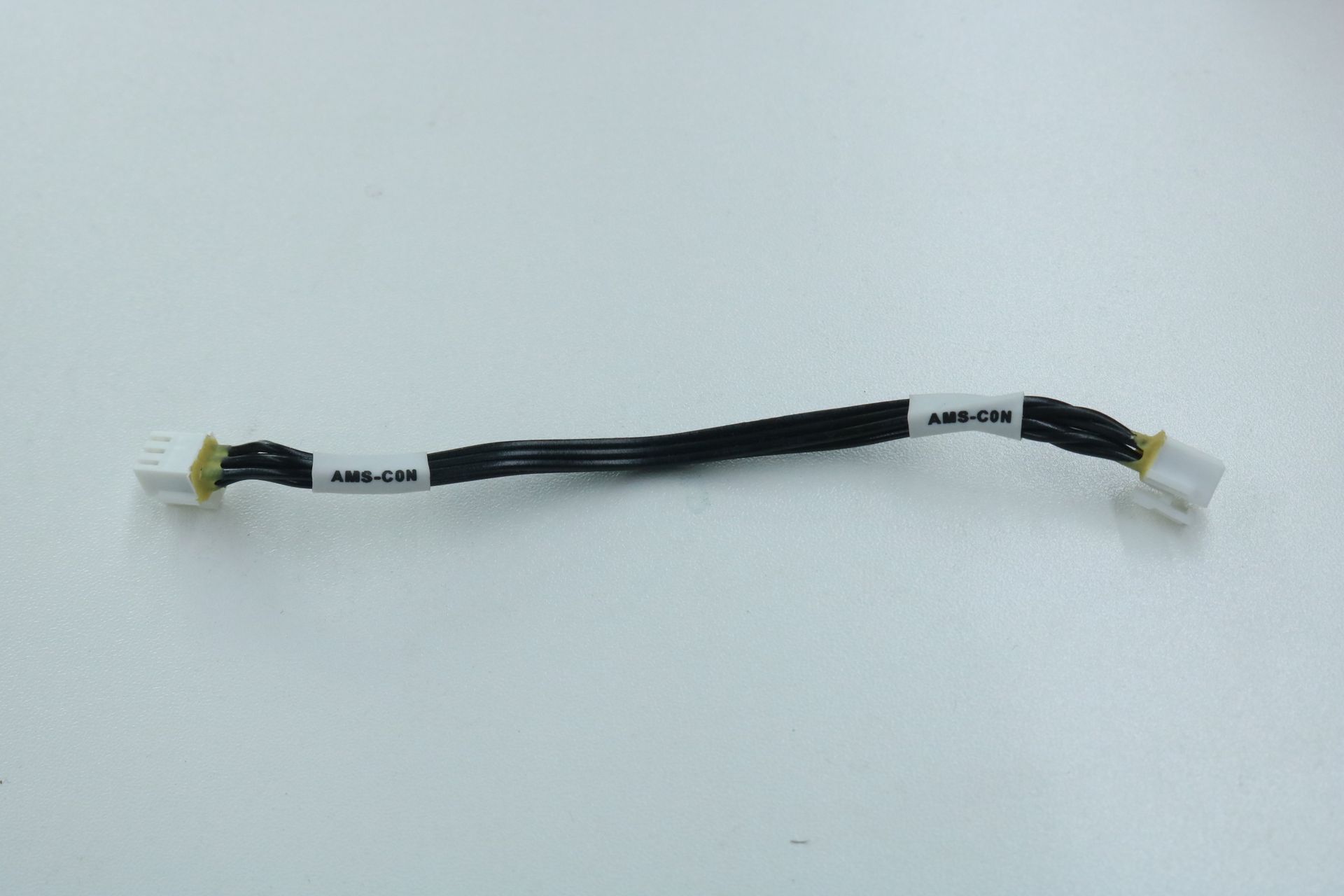

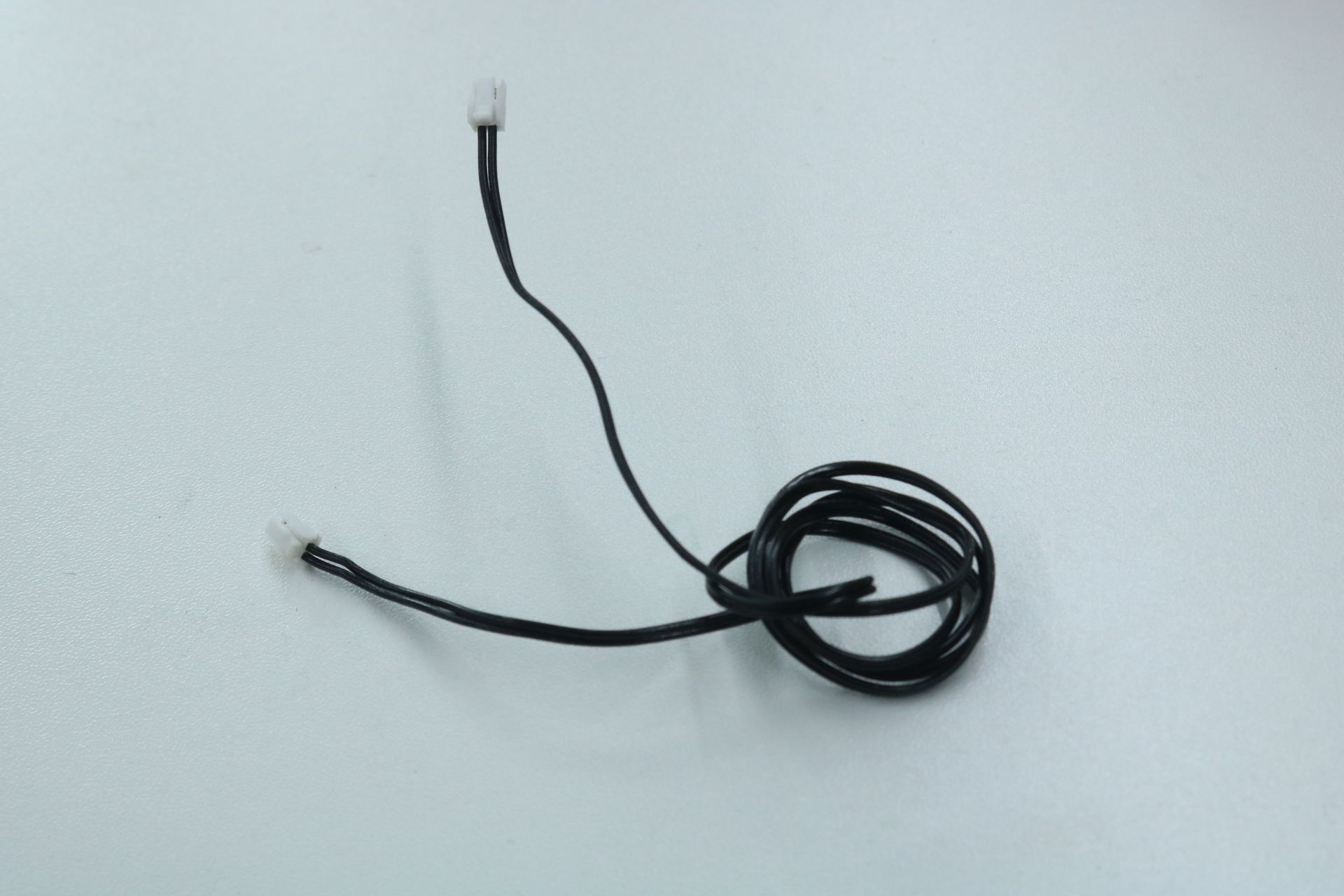

- Kit de cables para X1E
- Llaves Allen H2.0 y H1.5
- Pinzas (bruselas)
Advertencia de seguridad
¡Recordatorio importante! Antes de realizar cualquier trabajo de mantenimiento en la impresora y sus componentes electrónicos (incluido el cable del toolhead), por favor apagá la impresora y desconectá la fuente de alimentación para evitar cortocircuitos que podrían dañar componentes electrónicos y causar riesgos de seguridad.
Cuando realices mantenimiento o solución de problemas en la impresora, primero confirmá la temperatura del hotend y de la cama caliente. Evitá operar a altas temperaturas. Si es necesario trabajar con calor, por favor usá guantes resistentes al calor para garantizar un trabajo seguro.
Pasos para la operación
Retirá el panel trasero

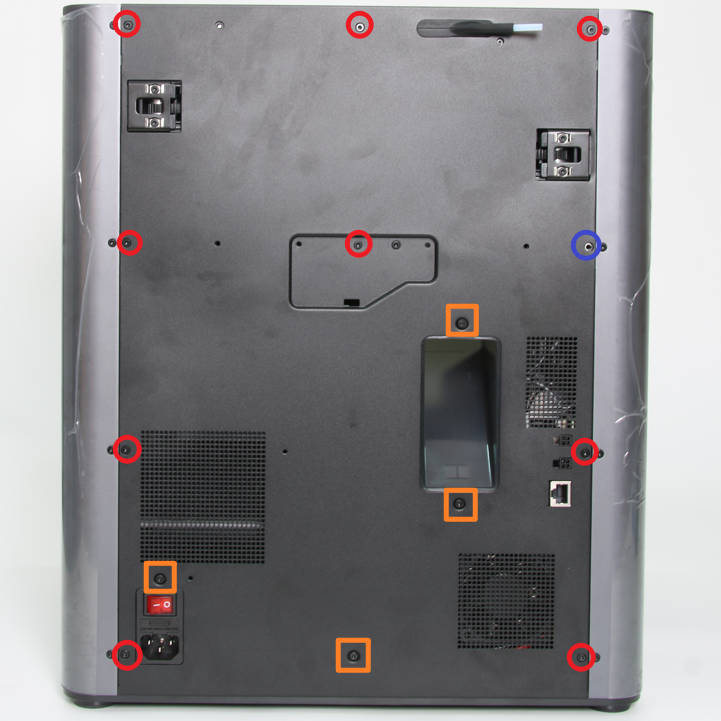

Usá una llave Allen H2.0 para sacar los 9 tornillos marcados en rojo, los 4 marcados en naranja y el tornillo marcado en azul oscuro. Guardalos por separado y de forma segura.

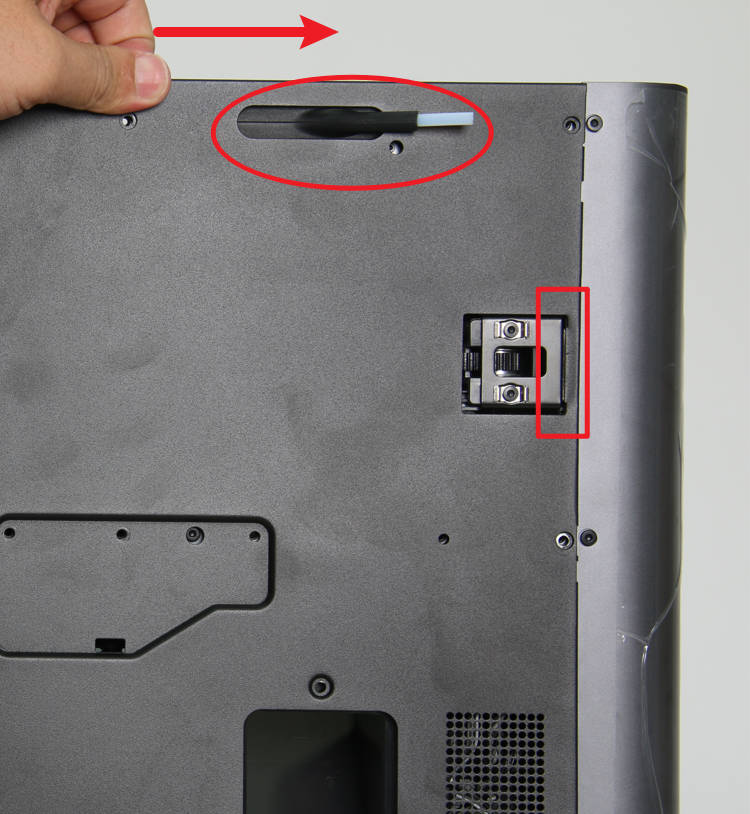

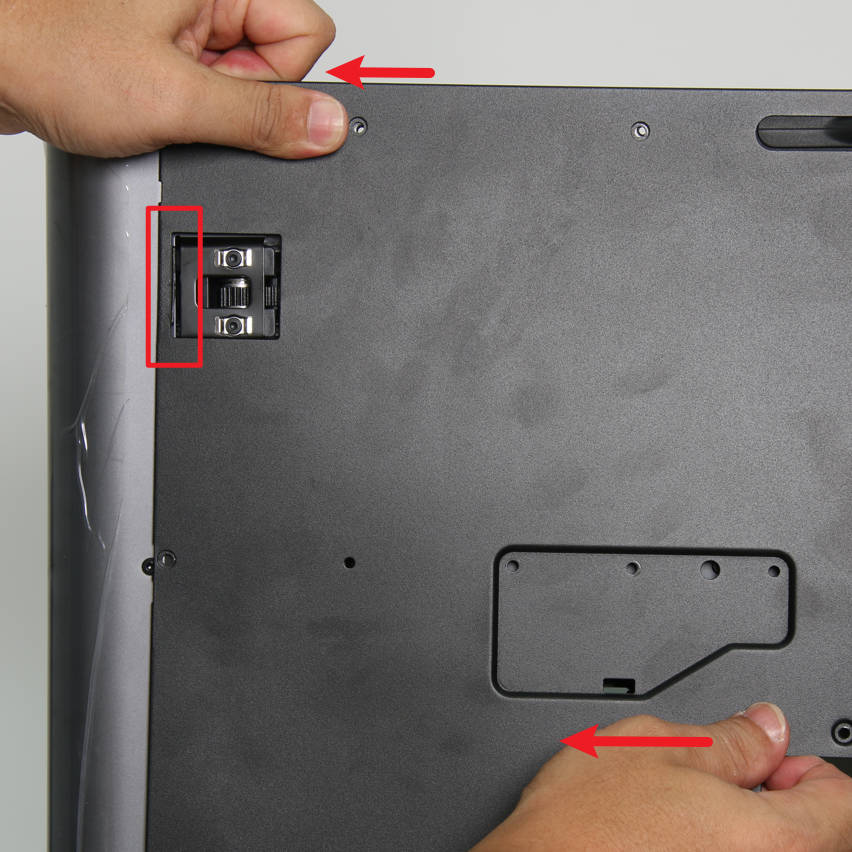

Primero, empujá el panel trasero apenas hacia la derecha para soltarlo del tensor del lado derecho. Después, tirá con firmeza hacia la izquierda para soltarlo del tensor izquierdo y retirá el panel.
Sacá la placa de interfaz

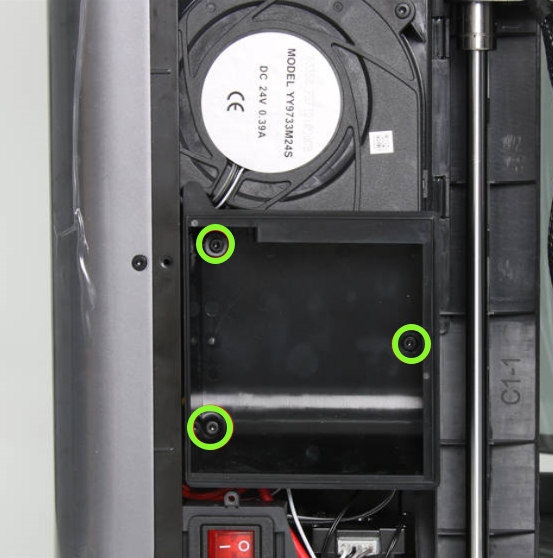

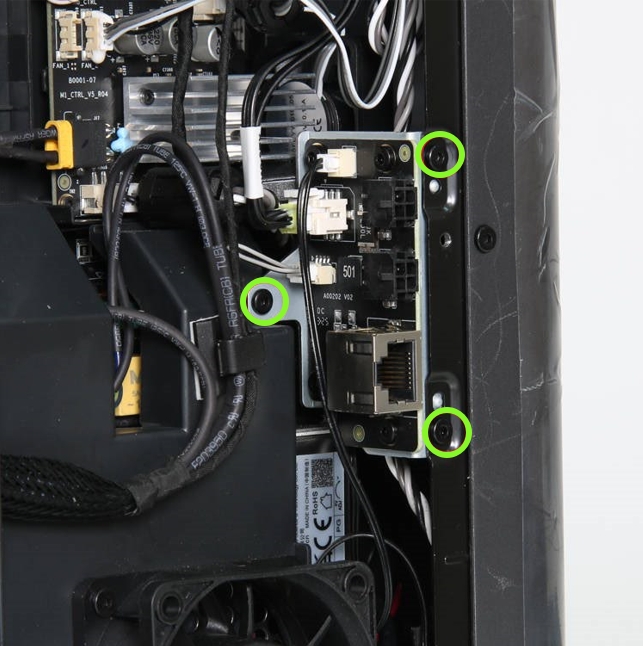

Usá una llave Allen H2.0 para desatornillar los 3 tornillos marcados en la imagen.

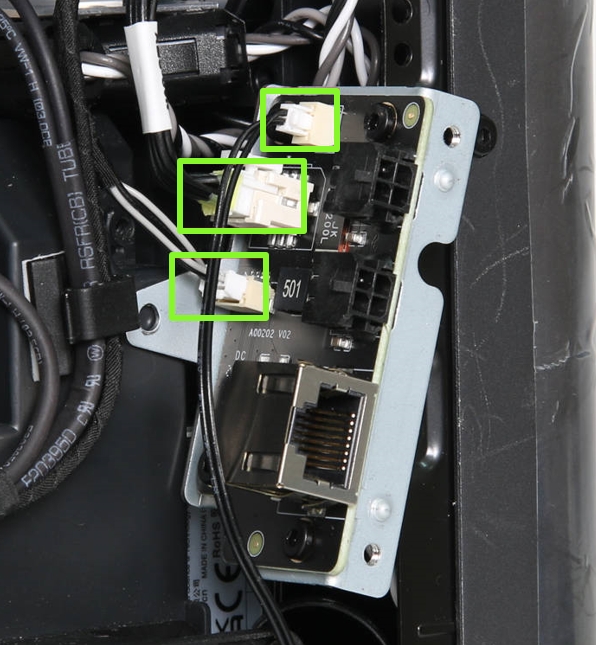

Después, desconectá los conectores de los cables en la placa de interfaz. Fijate que cada conector tiene una traba de seguridad en la parte superior; tenés que apretar la traba para desenchufar el conector.
Retirá los conectores del módulo de calentamiento
Usá una llave Allen H2.0 para sacar los 3 tornillos y retirar el conducto de aire.
Desconectá estos tres conectores de cables en el módulo de calentamiento:
- Ventilador de enfriamiento de la fuente (Power Cooling Fan)
- Sensor de temperatura de la fuente
- Cable placa de interfaz - módulo de potencia
Reemplazá el cable Placa de interfaz - Placa MC

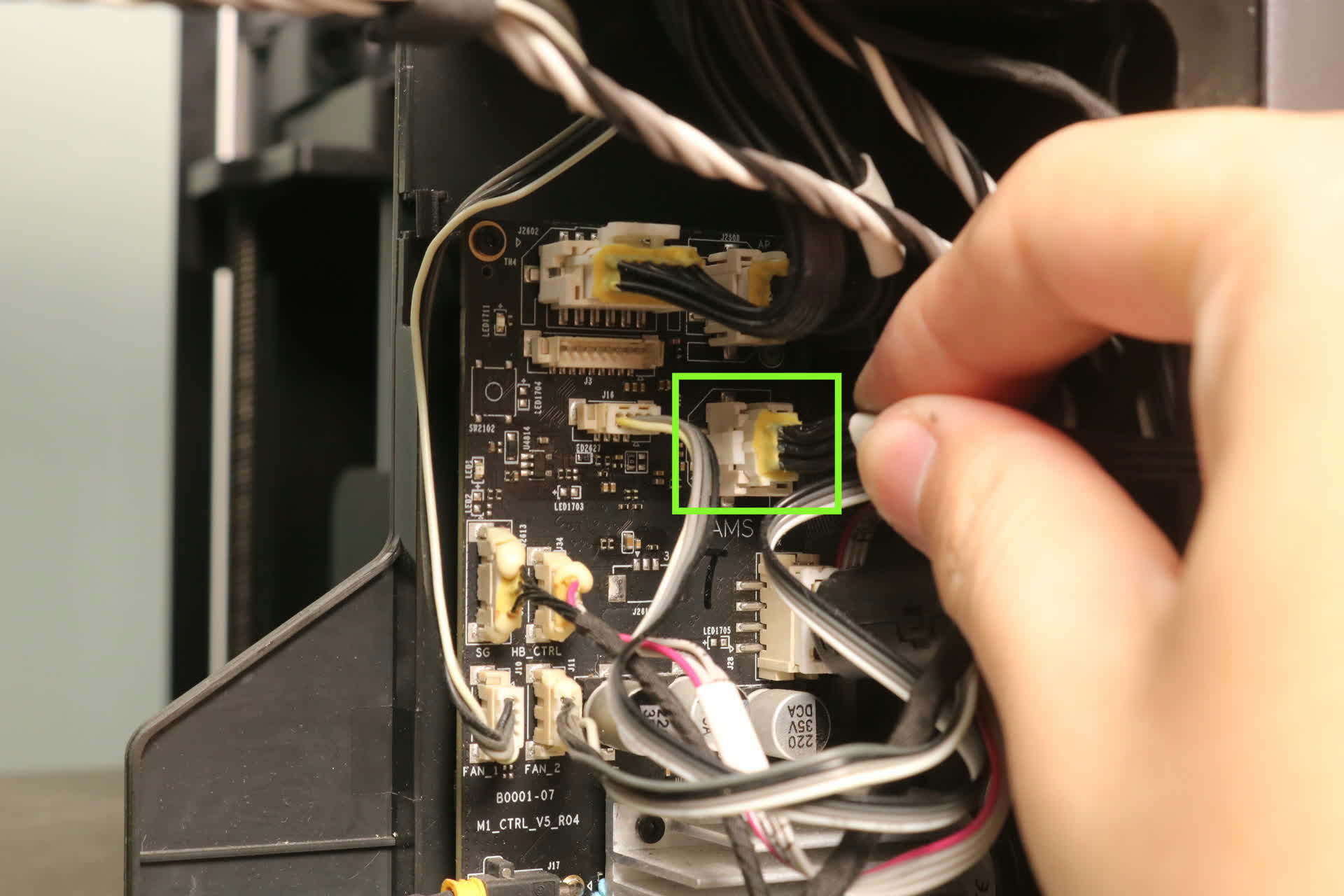

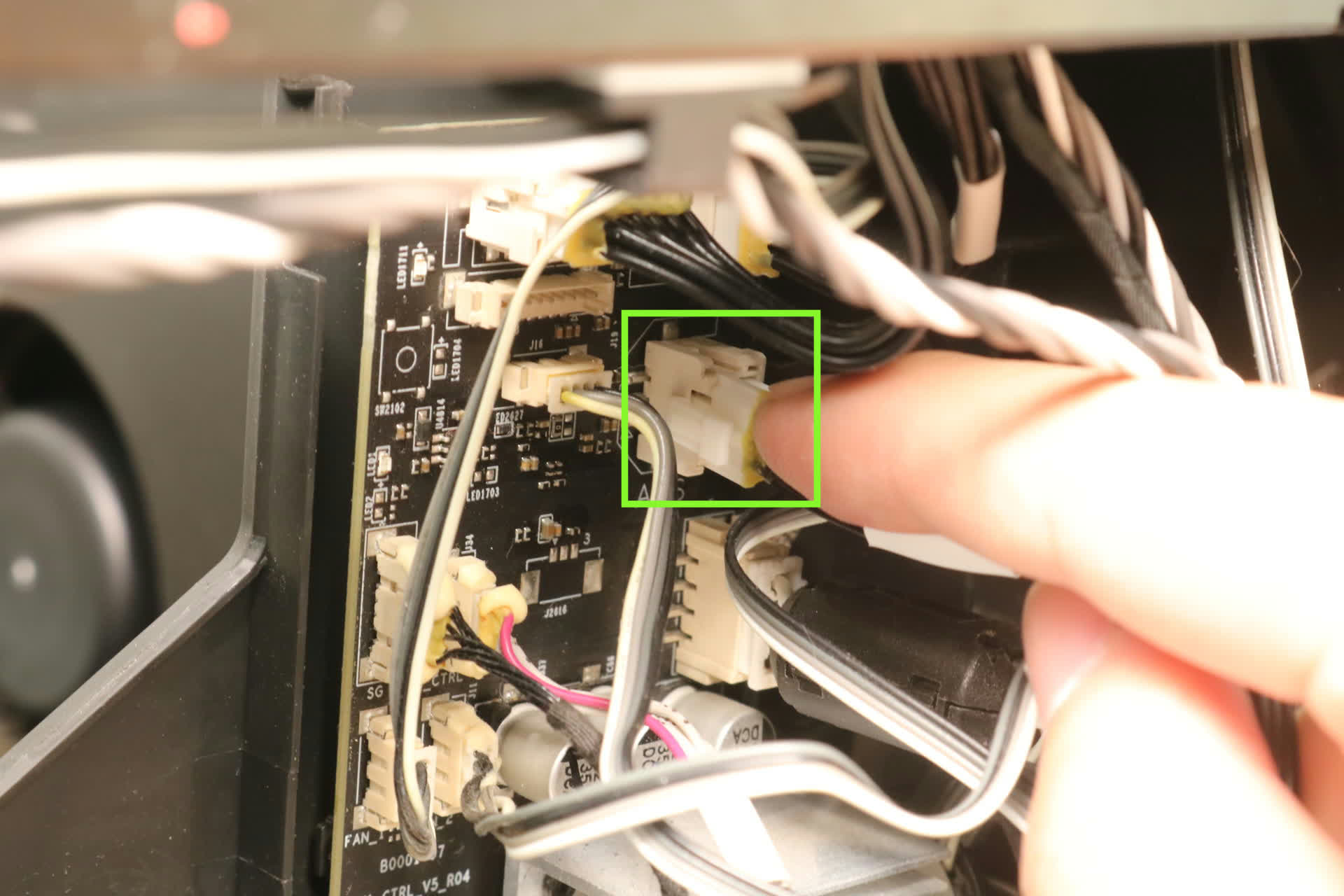

Presioná la traba superior del conector en la placa MC como se muestra en la imagen y sacalo. Instalá el cable nuevo en la placa MC.
Reemplazá el cable Placa de interfaz - Módulo de calentamiento
Sacá completamente el cable que va de la placa de interfaz al módulo de calentamiento retirándolo del precinto. Instalá el conector de un extremo del cable nuevo en el zócalo 3 del módulo de calentamiento. Luego, volvé a pasar el cable por el precinto.
Reemplazá el cable Placa de interfaz - Placa de red
Usá una llave Allen H1.5 para sacar el tornillo de fijación que está cerca de la entrada de filamento. Tirá con firmeza de la placa de cubierta para sacarla.
Desconectá el conector del cable de la placa de red en la placa AP. Rompé la cinta de acetato que envuelve todos los cables. Retirá por separado el cable que va de la placa de red a la placa de interfaz y sacalo completamente del agujero de ruteo.
Tomá el cable nuevo y conectalo a la placa de red. Pasá el cable por el precinto e insertá el resto del cable en el agujero de ruteo al costado del motor, llevándolo cerca de la placa MC. Finalmente, instalá los 3 cables restantes en la placa de interfaz.
Reemplazá el sensor de temperatura de la fuente
Usá una llave Allen H1.5 para sacar los 7 tornillos y retirar la tapa protectora de la fuente de alimentación. Rompé la cinta de acetato al costado del módulo de potencia y sacá el cable NTC.
Rompé la cinta amarilla de alta temperatura y sacá la sonda del sensor de temperatura viejo. Retirá el sensor viejo del precinto. Pegá la sonda del sensor nuevo en su posición original. Si la cinta amarilla perdió adherencia, podés cortar un pedazo de cinta de acetato del kit de cables para asegurarla.

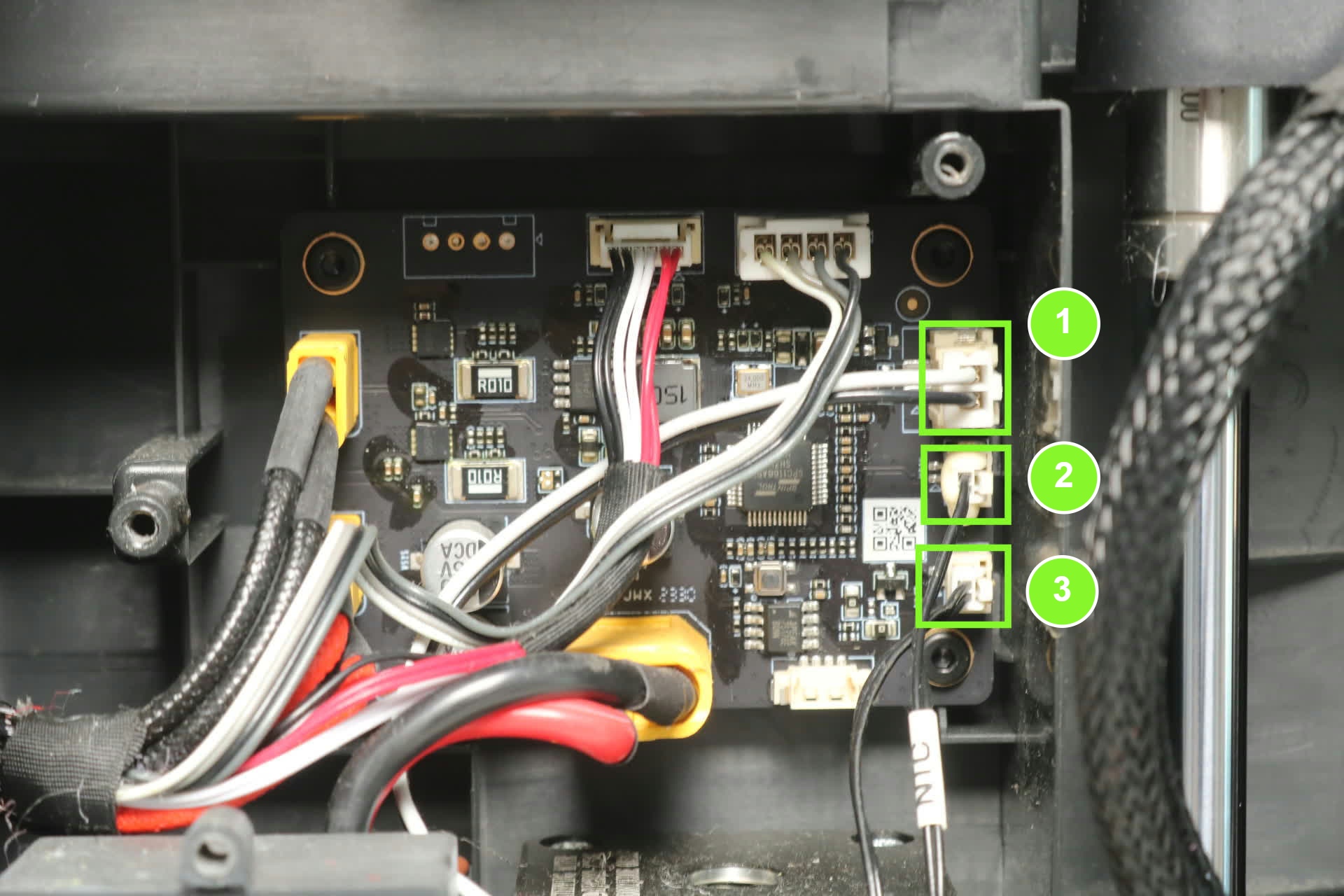

Buscá la posición etiquetada en el cable, doblá una sección hacia atrás a lo largo del costado del módulo de potencia y asegurala con cinta de acetato. Pasá el resto del cable por el precinto y conectá el extremo en el zócalo 2 del módulo de calentamiento.
Instalá la tapa protectora de la fuente y la placa de interfaz
Usá una llave Allen H1.5 para volver a colocar los 7 tornillos de la tapa protectora de la fuente. Después, volvé a instalar la placa de interfaz.
Instalá el conducto de aire y el panel trasero
Volvé a conectar el conector 1 (ventilador de enfriamiento). Usá una llave Allen H2.0 para poner los 3 tornillos que aseguran el conducto de aire. Finalmente, instalá los 9 tornillos rojos, los 4 naranjas y el azul oscuro según las marcas originales.
Calibración del dispositivo
Asegurate de que no haya modelos ni restos de filamento sobre la cama caliente. Entrá al menú de ajustes en la pantalla, buscá la página de calibración e iniciala.
Si todo está normal y no aparecen errores ni advertencias durante el proceso, el reemplazo fue exitoso. De lo contrario, revisá las conexiones y probá de nuevo. Si el problema persiste, comunicate con el equipo de soporte.
