Esta guía te muestra paso a paso cómo hacer el reemplazo de la cama caliente (heatbed) en las impresoras de la serie X1.

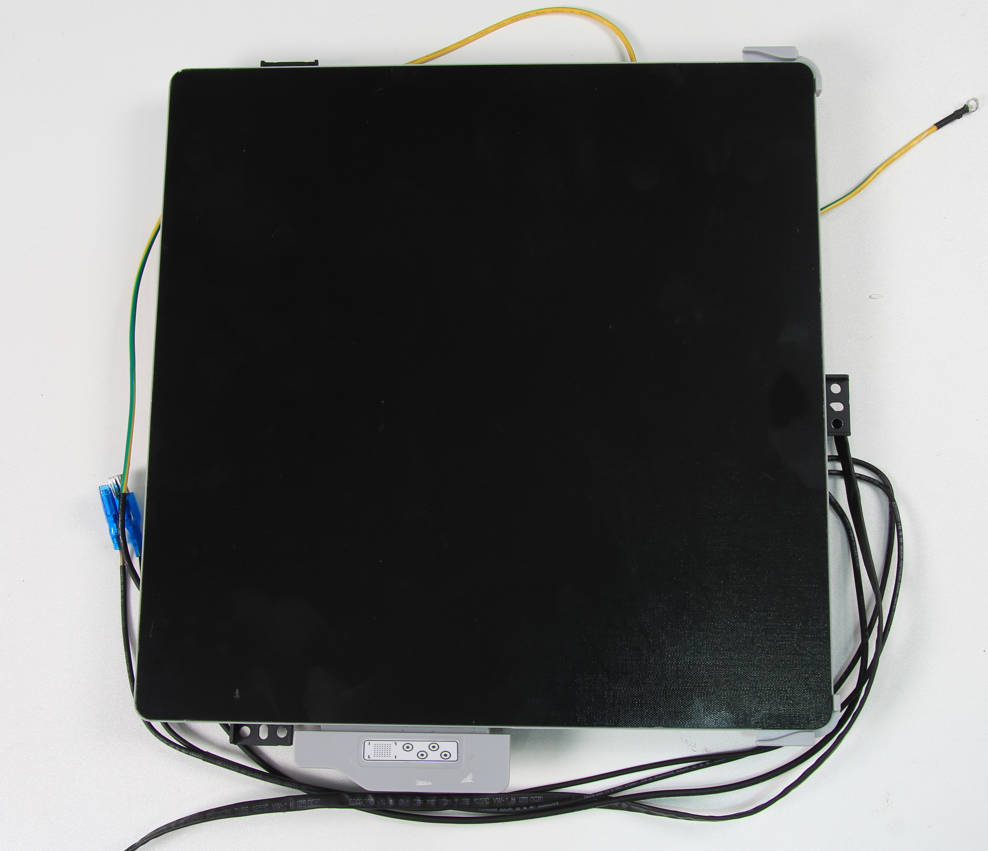

Qué es (Heatbed Unit V3)
La heatbed en las impresoras de la serie X1 es la plataforma instalada dentro de la cámara de la impresora. Se puede mover de arriba hacia abajo a lo largo del eje Z y se calienta según la temperatura que vos configures. Configurar una temperatura adecuada de la heatbed mejora la adhesión del modelo a la build plate, evitando que las piezas se despeguen o se doblen (warping). Modificamos la estructura de la heatbed para mejorar tanto el ensamble como la confiabilidad.

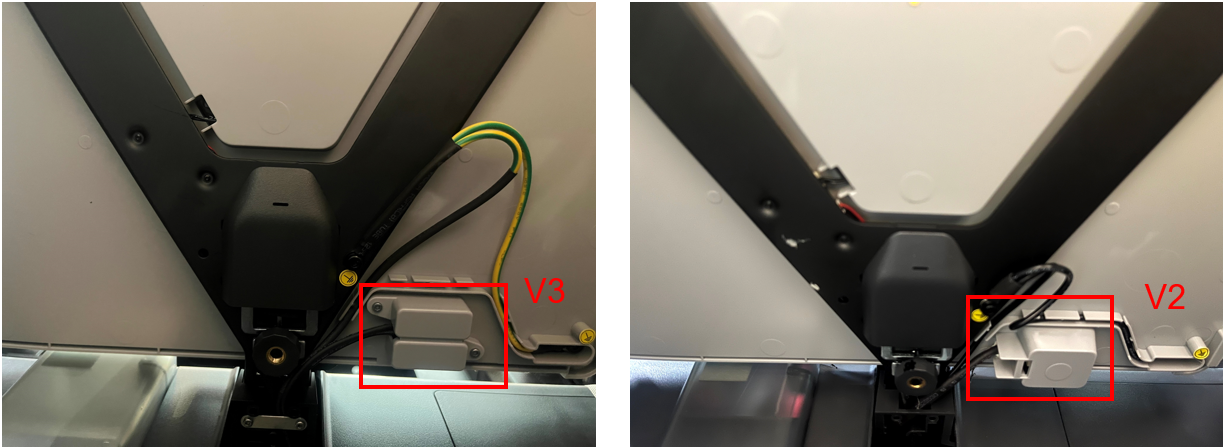

Cuál es la diferencia entre la Heatbed Unit V3 y la V2
Las impresoras de la serie X1 actualmente pueden venir con la Heatbed Unit V3 o la V2. Eventualmente, todas las impresoras van a pasar a usar la versión V3.
La Heatbed Unit V3 es más fácil de reemplazar para el usuario, manteniendo la misma funcionalidad que la V2. Este cambio es parte de nuestro cronograma de producción actualizado.

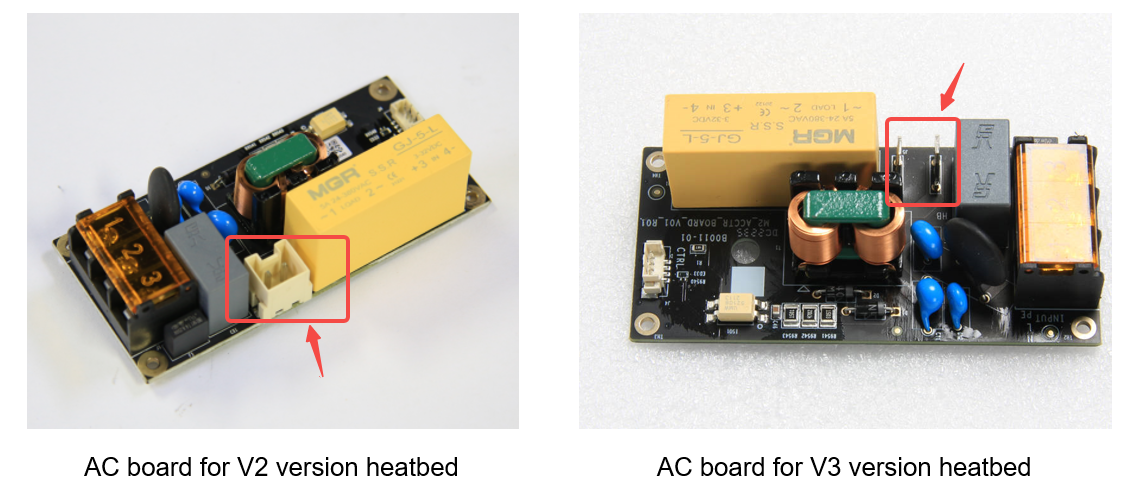

Además, tené en cuenta que las diferentes versiones de la heatbed tienen que coincidir con su versión correspondiente de la placa AC.
Si tu impresora originalmente tenía una Heatbed Unit V2 y querés actualizarla a una V3, es fundamental que también actualices la placa AC original a la versión compatible con la V3.
Cuándo usar esta guía
- La heatbed no calienta y ya verificaste que todos los conectores están en buen estado.
- Tiene daños físicos o una deformación evidente que afecta su funcionamiento.
- El equipo de soporte técnico determinó que la heatbed necesita un reemplazo.
Herramientas y materiales necesarios
- Una Heatbed Unit V3 nueva
- Llaves Allen H1.5 y H2.0
- Pinzas

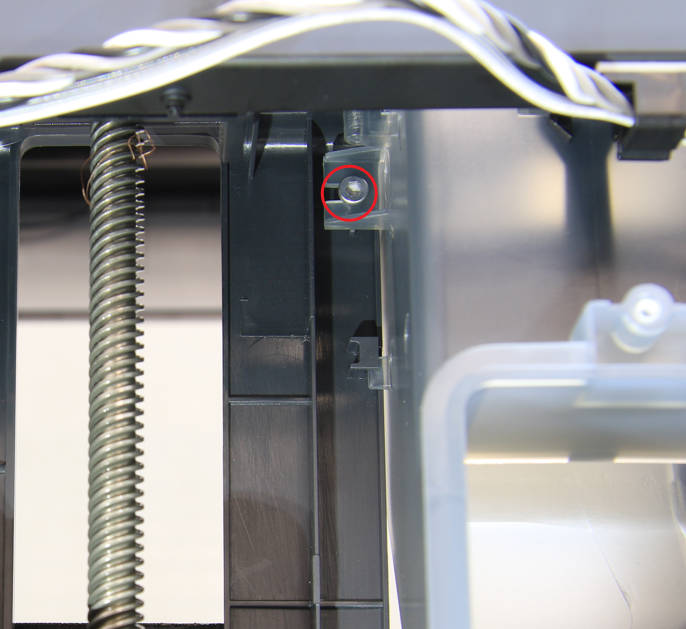

- 3 tornillos de fijación para los deslizadores del eje Z (si los guardaste cuando desembalaste la máquina)

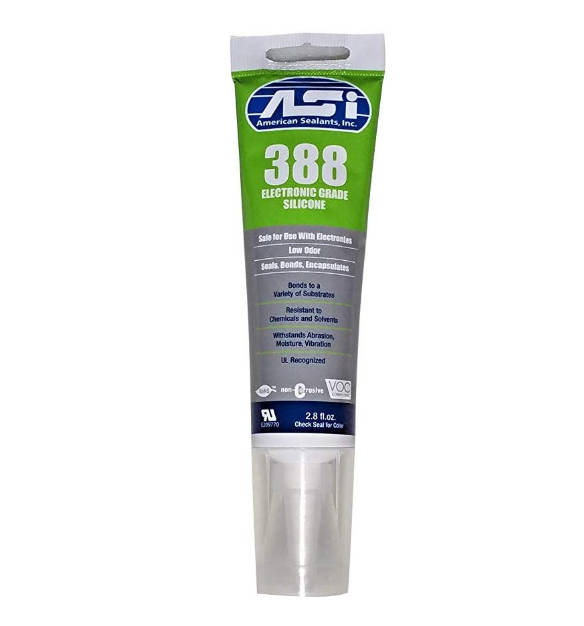

- Cinta y pegamento (pegamento de silicona, solo como referencia)
Advertencia de seguridad y estado de la máquina antes de empezar
Antes de arrancar con los pasos de esta guía, por favor asegurate de que la máquina esté apagada y desenchufada.
Guía de operación
Paso 1 - Ajustar la posición de la heatbed

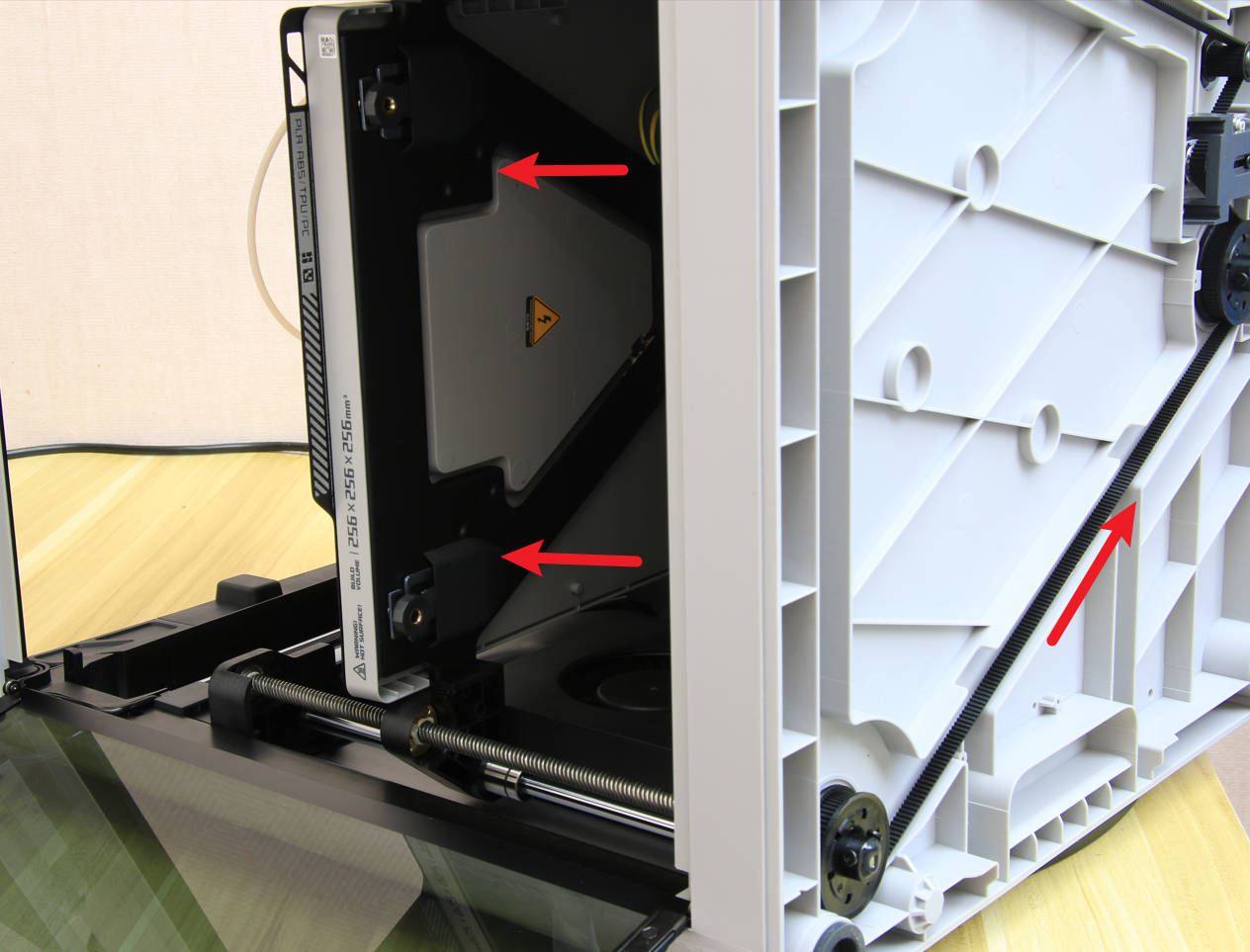

Con la impresora encendida, mové la heatbed desde la pantalla hasta que esté a más o menos 2/3 de su altura total. Apagá la impresora, desconectala de la corriente y sacá la tapa de vidrio superior. Otra opción es inclinar la impresora sobre su lado izquierdo y tirar de la correa del eje Z manualmente para subir la cama.
Paso 2 - Sacar los tornillos de la tapa trasera

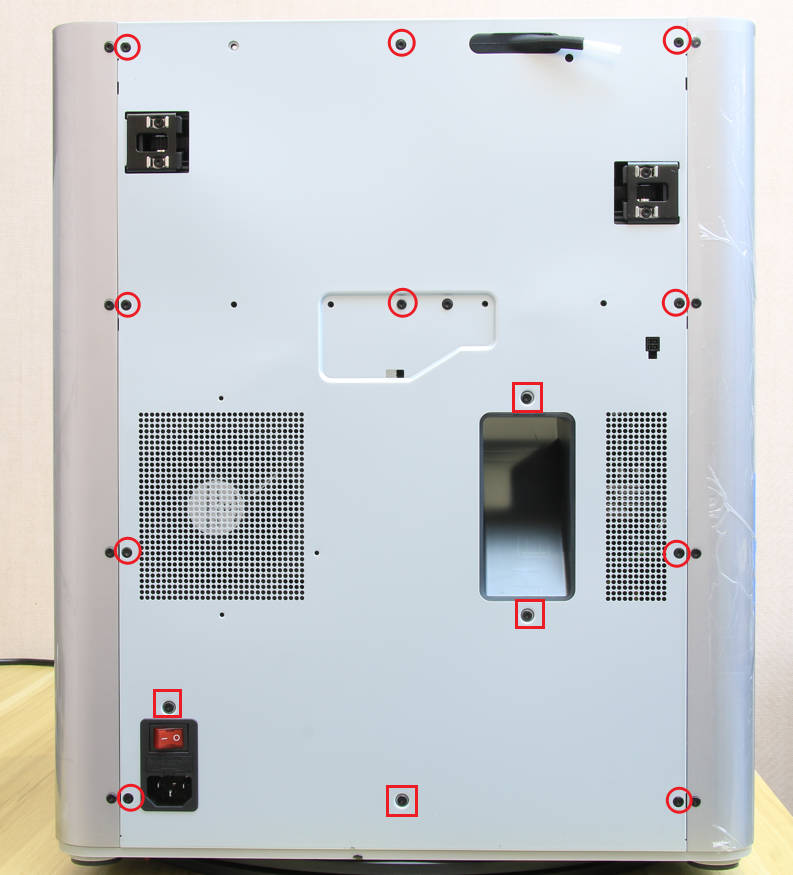

NOTA: Hay un montón de tornillos involucrados en este proceso. Te recomendamos etiquetarlos y agruparlos por separado para no marearte. Sacá los 10 tornillos y los 4 tornillos de la tapa trasera que se ven en la imagen. Hay 2 tipos de tornillos, así que mantenelos separados y acordate bien dónde va cada uno.
Paso 3 - Retirar la tapa trasera

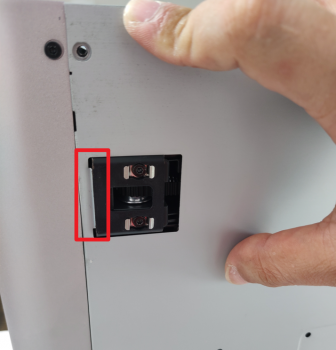

Sacá la tapa trasera destrabando primero el puerto de tensión de la correa del lado derecho y después el del izquierdo para evitar que se trabe.

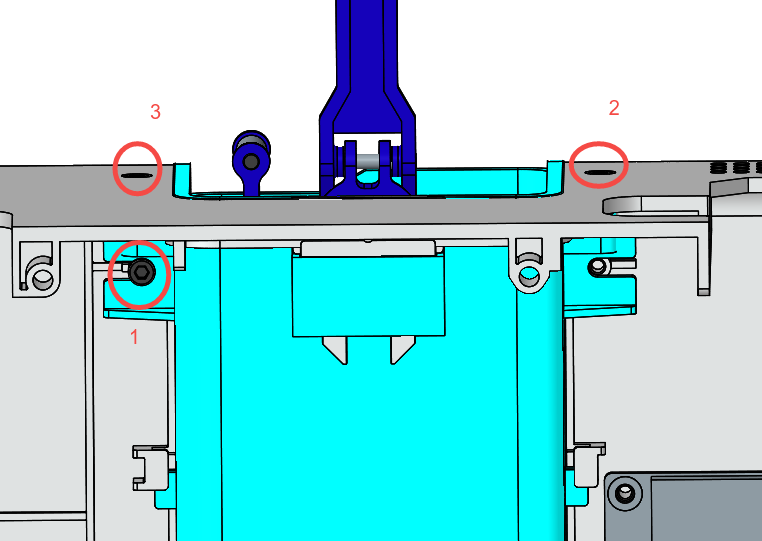

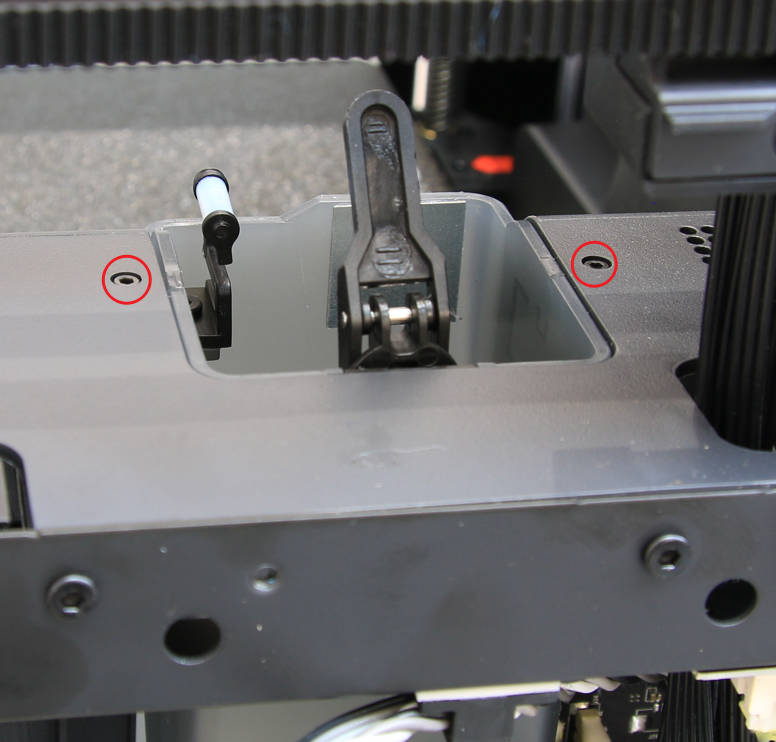

Paso 4 - Sacar el excess chute
Como se muestra en la imagen, sacá 1 tornillo plateado con una llave Allen H2.0 y 2 tornillos negros con una llave H1.5. Después, retirá el excess chute.

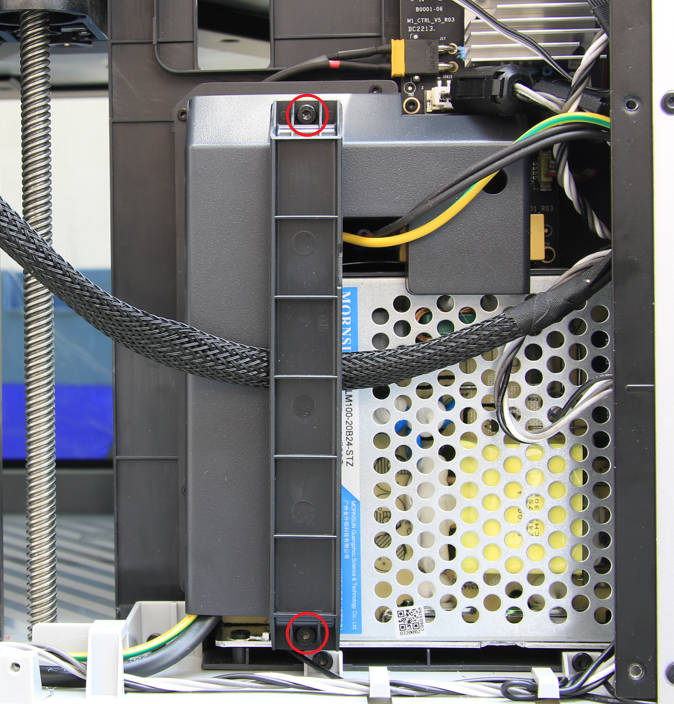

Paso 5 - Sacar la tapa del cable de alimentación
Usá una llave Allen H2.0 para sacar los dos tornillos y retirar el riel de cables. Después, con una llave H1.5, sacá los seis tornillos y retirá la tapa del cable de alimentación.
Paso 6 - Sacar el panel derecho
Retirá el panel derecho sacando los 11 tornillos en el orden y las posiciones que indican las imágenes.
Paso 7 - Soltar el cable de tierra de la heatbed y liberar los cables
Poné la impresora parada, usá la llave Allen H2.0 para desatornillar el cable de tierra y liberá los cables de la heatbed del precinto y de los agujeros por donde pasan.
Paso 8 - Desconectar el cable de alimentación de la heatbed
Para desconectar los cables de alimentación, primero sacá la funda protectora de goma. Después, usá las pinzas para soltar la traba con mucho cuidado y tirá suavemente de cada uno de los dos cables de a uno por vez.
Paso 9 - Desconectar el cable de señal de la heatbed
Es recomendable sacar el excedente de pegamento de silicona del conector. Usá las pinzas o un secador de pelo para darle calor (pero no uses una pistola de calor industrial). Después, desconectá el cable de señal.
Paso 10 - Sacar la malla de cables
Para sacar la malla, despegá con cuidado la cinta que tiene en ambos extremos.
Paso 11 - Sacar la placa de sujeción
Desatornillá los 2 tornillos y retirá la placa de sujeción.
Paso 12 - Retirar la heatbed
Usá la llave Allen H2.0 para aflojar con cuidado los seis tornillos que sujetan la heatbed y levantala de los deslizadores del eje Z. Fijate que tres de las cabezas de los tornillos están tapadas con stickers; los stickers negros se pueden pinchar sin problemas. Después, apoyala de costado y sacá los cables de la heatbed suavemente. Por último, retirá la heatbed de la impresora.
Paso 13 - Instalar la heatbed nueva
Para instalar la Heatbed Unit V3, primero apoyala sobre los 3 deslizadores del eje Z y deslizala lo más adelante posible. Una vez que esté en su lugar, usá la llave Allen para ajustar bien los seis tornillos.
Paso 14 - Pasar los cables y fijar la placa de sujeción
Acostá la impresora sobre su lado derecho. Pasá los cables de la heatbed por el agujero del deslizador trasero. Asegurate de que queden bien acomodados y apretalos dentro de la ranura para cables del deslizador. Una vez ubicados, instalá la placa de sujeción y ajustala con los dos tornillos.
Paso 15 - Instalar la malla de cables
Poné la malla sobre los cables y asegurá los extremos con un poco de cinta.
Paso 16 - Asegurar el cable de tierra
Para terminar de acomodar todo, pasá el cable de tierra; después, ubicá y asegurá el cable de alimentación y el de señal en el clip o hebilla de cables. Por último, ajustá el cable de tierra con su tornillo.
Paso 17 - Conectar el cable de alimentación
Verificá que los enchufes del cable de alimentación estén bien. Conectá ambos a la placa AC y, para terminar, poné la funda protectora de goma.
Paso 18 - Conectar el cable de señal
Conectá el cable de señal de la heatbed al conector correspondiente en la placa MC. Si desconectaste el cable que une la placa MC con la placa AC, volvé a conectarlo. Poné un poco de pegamento de silicona en los conectores para que queden más firmes.
Paso 19 - Instalar el panel derecho
Siguiendo las posiciones de la imagen, ubicá los 11 tornillos del panel derecho y ajustalos en la secuencia indicada. Ojo: No mezcles los dos tipos de tornillos, fijate que cada uno vaya donde corresponde.
Paso 20 - Instalar la tapa de cables
Cuando instales la tapa de cables nueva, tené mucho cuidado de no pisar ni enganchar ningún cable. Una vez que esté en su lugar, ajustala con los 6 tornillos. Volvé a poner el riel de cables en su posición original y ajustá los 2 tornillos.
Paso 21 - Instalar el excess chute
Poné el excess chute en la impresora, fijate bien que las trabas de límite de ambos lados calcen justo y que no aprieten los cables. Aseguralo desde arriba con los 2 tornillos negros y poné el tornillo plateado del lado izquierdo.
Paso 22 - Instalar la tapa trasera

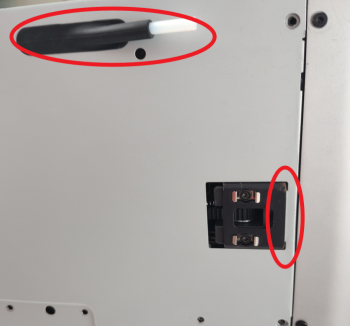

Pasá el bowden tube por su soporte. Después, calzá primero el puerto de tensión de la correa del lado derecho y luego el del izquierdo para terminar de poner la tapa trasera.
Paso 23 - Poner los 10+4 tornillos
Instalá los 10 + 4 tornillos como se muestra en la imagen inicial.
Cómo verificar que todo quedó bien
Enchufá el cable de alimentación y prendé la impresora.
Hacé un auto-test del dispositivo. Si no aparece ningún error en la pantalla, el reemplazo fue un éxito.
Si tenés algún problema, primero volvé sobre tus pasos y revisá que todas las conexiones estén firmes. Intentá el proceso de nuevo y, si los problemas siguen, contactate con el equipo de soporte técnico para que te ayuden.
