En este artículo vas a encontrar las pautas necesarias para el desarmado y armado de la carcasa de la X1E, junto con las precauciones que tenés que tomar. También podés usar esta guía como referencia si necesitás reemplazar alguno de los accesorios involucrados en el proceso.
Carcasa de la X1E
La X1E usa casi la misma carcasa que la X1 Carbon, por lo que los métodos de desarmado y armado de los accesorios son básicamente los mismos.
Lista de piezas

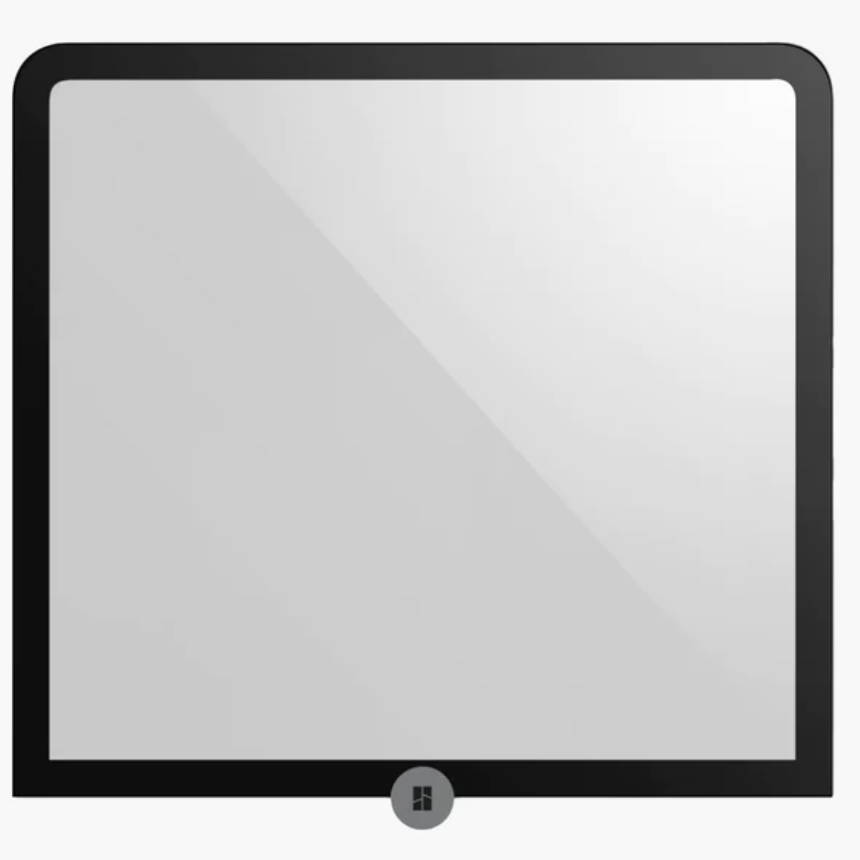

- 1. Tapa de vidrio superior

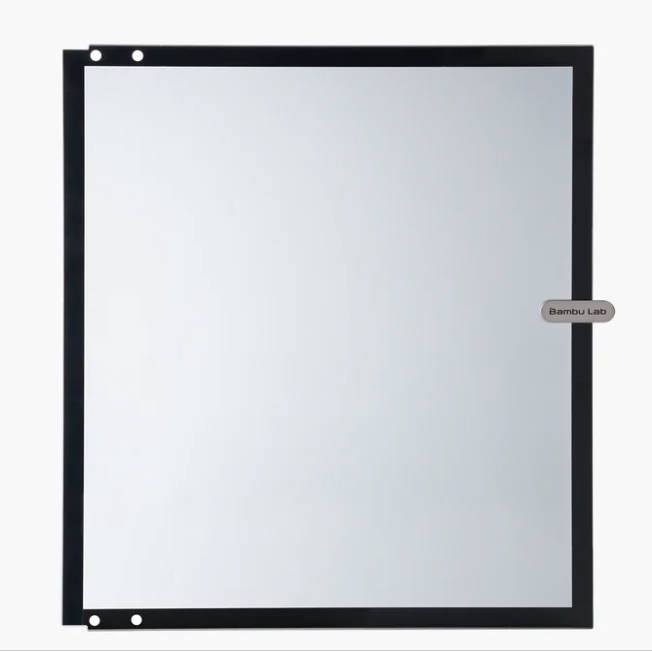

- 2. Puerta frontal de vidrio

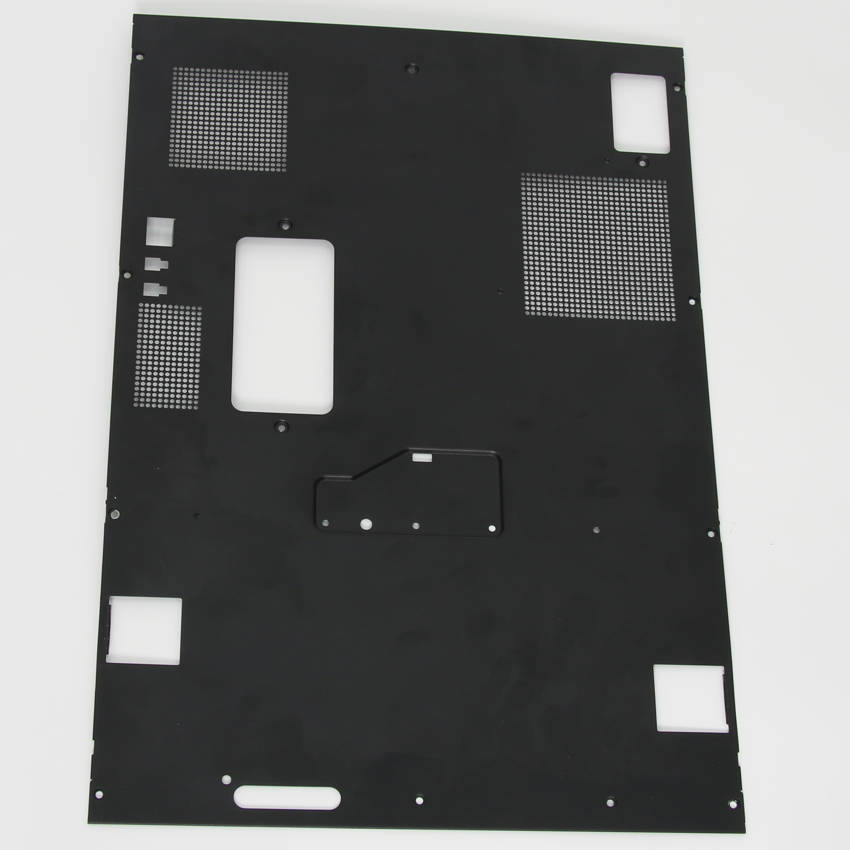

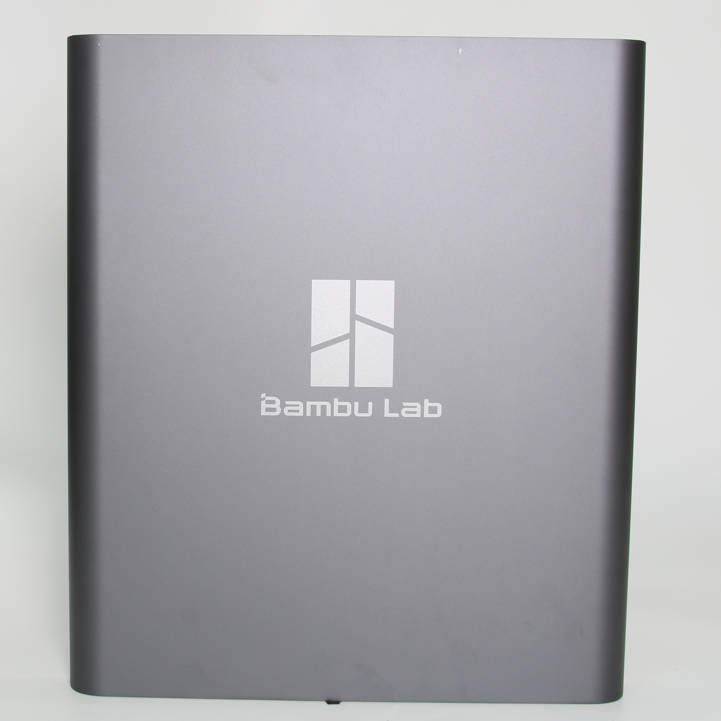

- 3. Panel trasero metálico de la X1E

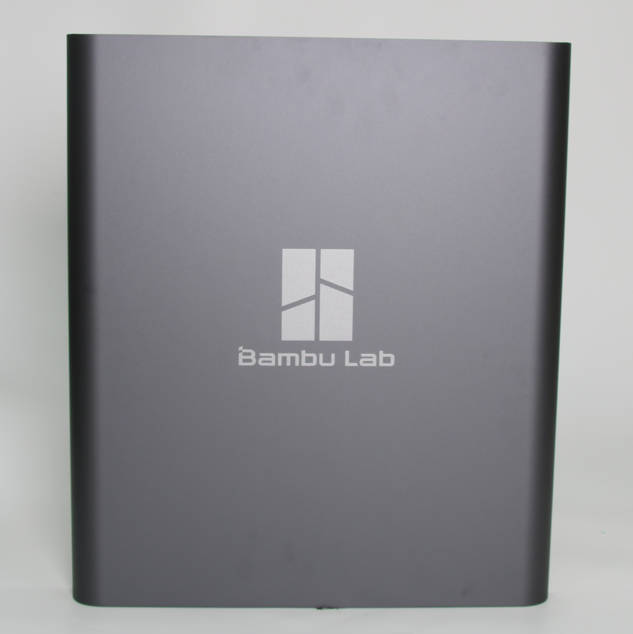

- 4. Panel derecho de la X1E
- 5. Panel izquierdo de la X1E

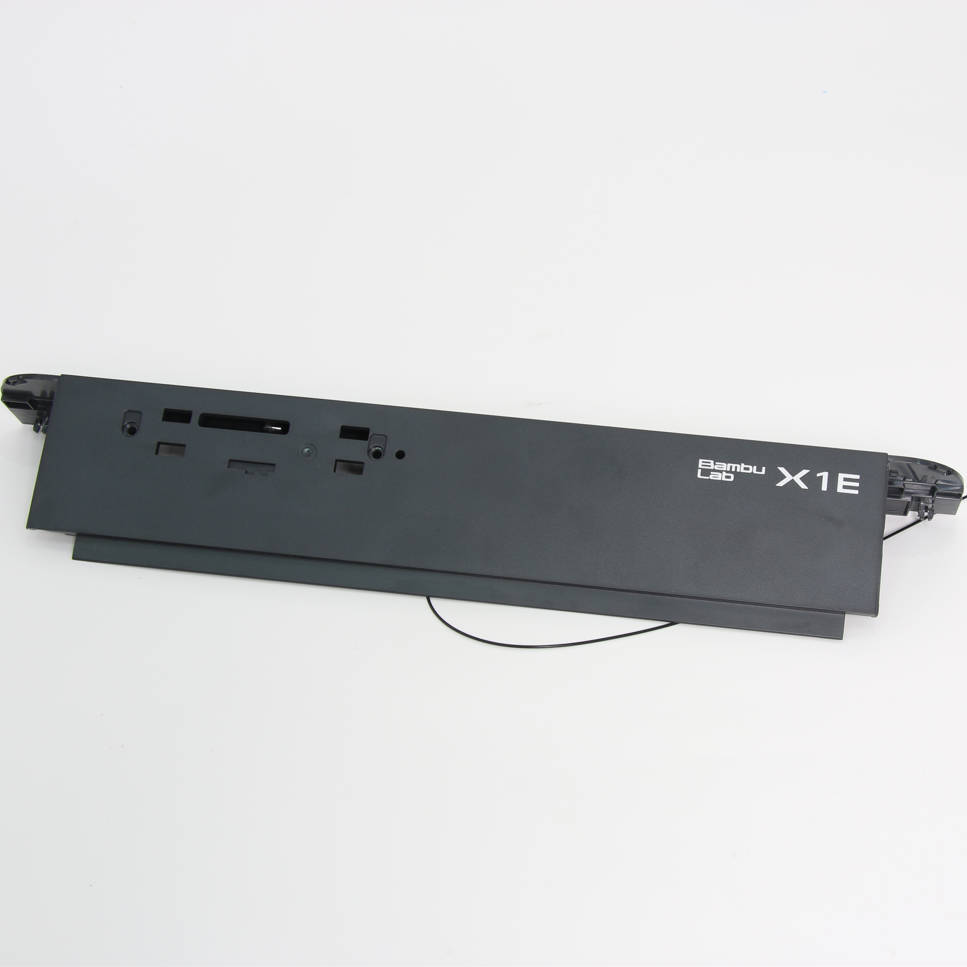

- 6. Cubierta frontal de la X1E

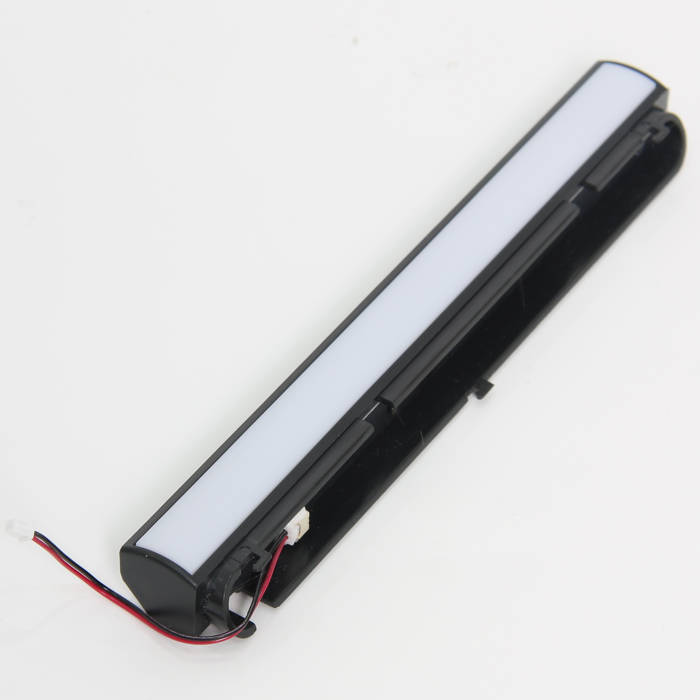

- 7. LED frontal

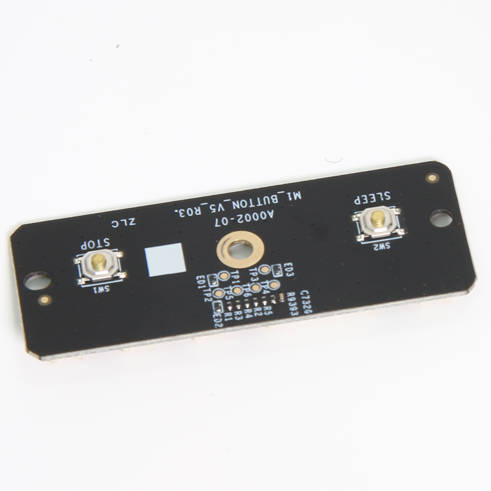

- 8. Placa de botones
Lista de tornillos
- Tornillo A (ST3*4.5): Panel trasero (9 unidades).
- Tornillo B (BT3*5): Panel trasero y conducto de aire (4/3 unidades).
- Tornillo C (M3*4.5): Panel derecho, panel trasero y panel izquierdo (1/15/15 unidades).
- Tornillo D (M3*3): Puerta frontal de vidrio (4 unidades).
- Tornillo E (MG3*12): Ventilador auxiliar de enfriamiento de piezas (3 unidades).
- Tornillo F (M3*6): Placa AP y sujetador USB (4/1/1 unidades).
Herramientas y materiales necesarios
- Llave allen H1.5 / H2.0
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o en sus componentes electrónicos, incluyendo los cables del toolhead. Si la dejás prendida mientras hacés estas tareas, podés causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, puede que tengas que desarmar algunas piezas, como el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros metales mientras la impresora sigue prendida. Esto puede dañar la electrónica de la máquina y causar problemas peores.
Por eso, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Así vas a evitar cortocircuitos o daños en la electrónica, asegurándote de que el laburo se haga de forma segura y efectiva.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para ayudarte rápido.
Desarmado
Paso 1: Sacar el panel trasero

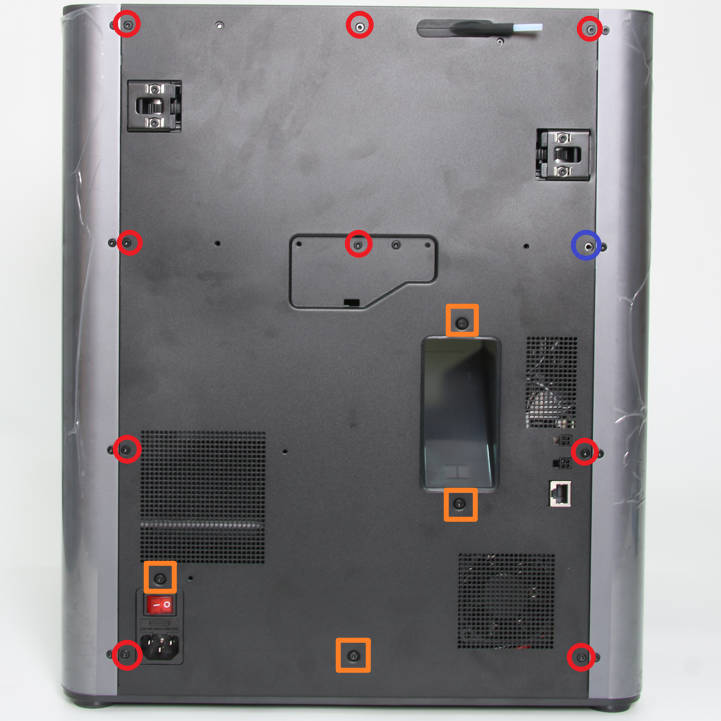

Sacá la tapa de vidrio superior y, como se ve en la Imagen 1-1-1, sacá los 9 tornillos A, 4 tornillos B y 1 tornillo C con la llave allen H2.0.

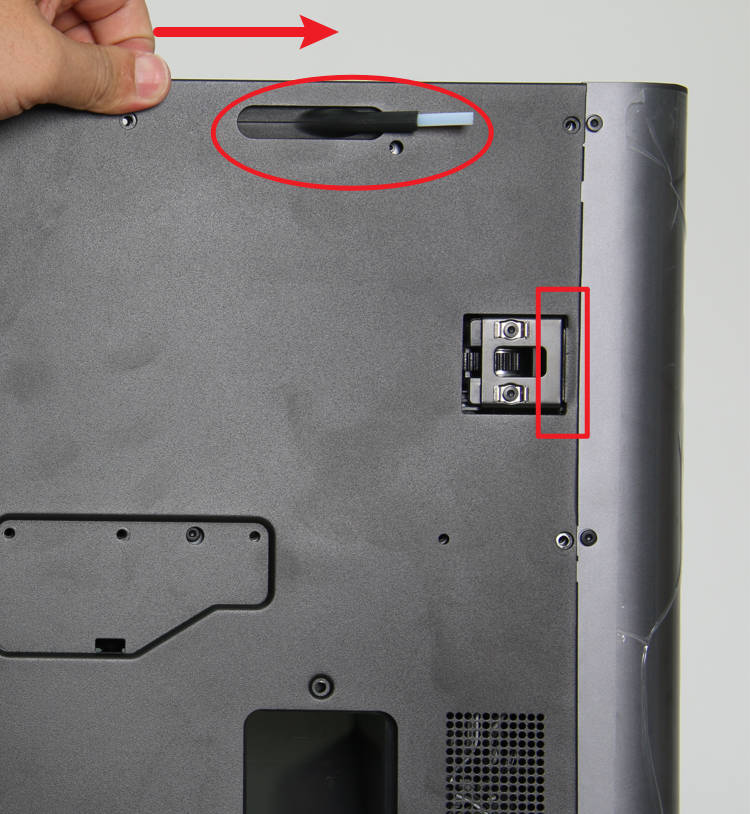

Como se muestra en la Imagen 1-1-2, primero empujá un poquito el panel trasero hacia la derecha y soltalo del tensor del lado derecho.

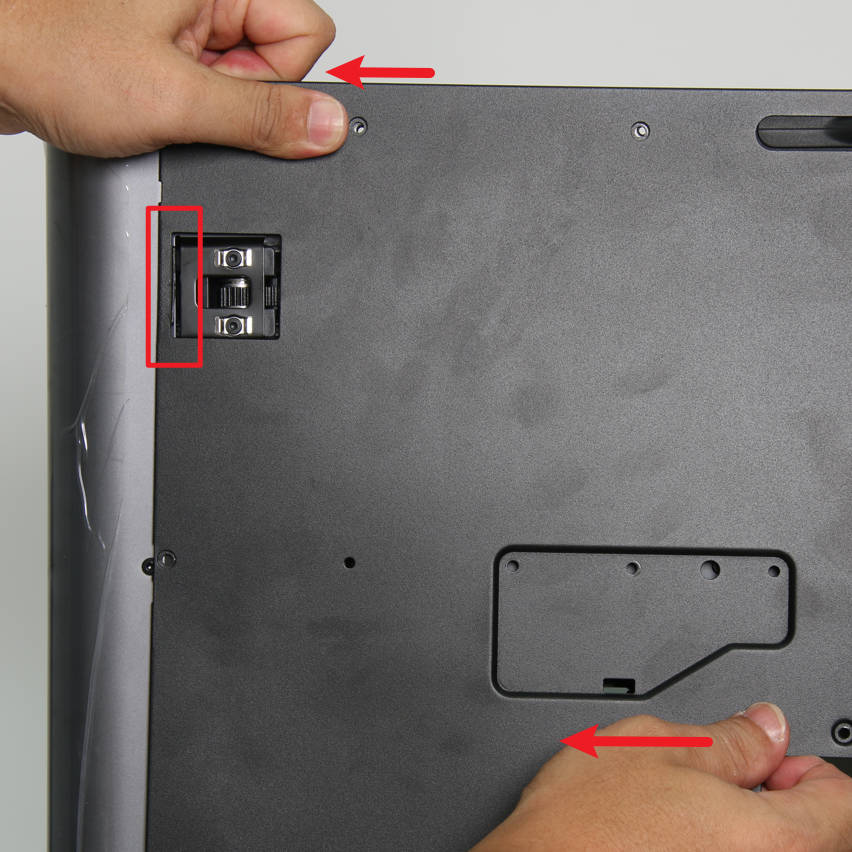

Como se ve en la Imagen 1-1-3, hacé fuerza hacia la izquierda para soltar el panel del tensor izquierdo y sacalo.
Paso 2: Sacar el panel metálico derecho
Como se muestra en la Imagen 1-2-1, sacá los 4 tornillos C de atrás del panel con la llave allen H2.0.
Como se ve en la Imagen 1-2-2, despegá la almohadilla de EVA y sacá el tornillo C de la parte superior del panel derecho.

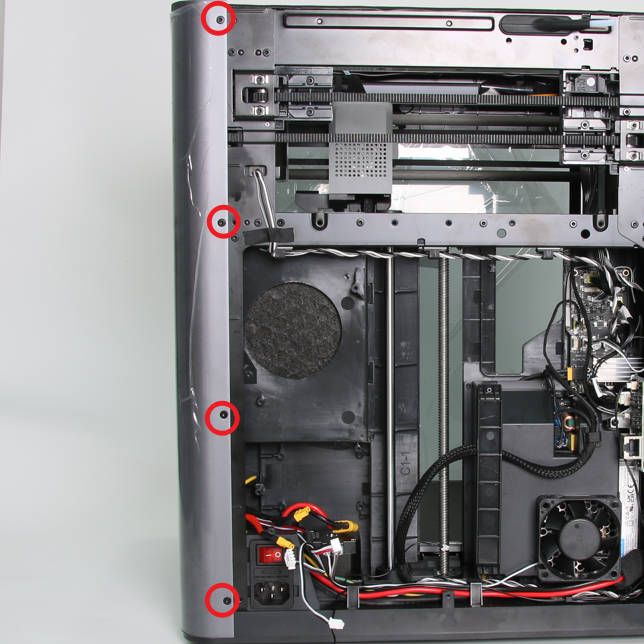

Como se ve en la Imagen 1-2-3, sacá los 4 tornillos C de la columna frontal derecha.
Como se muestra en la Imagen 1-2-4, poné la impresora de costado con el panel derecho hacia arriba y sacá los 2 tornillos C de la parte de abajo.
Como se ve en la Imagen 1-2-5, hacé fuerza de ambos lados del panel derecho al mismo tiempo para sacarlo de la impresora.
Tené en cuenta que, además de los tornillos, el panel está pegado a la impresora con una espuma adhesiva en la viga central (Imagen 1-2-6), por lo que no es tan fácil de sacar. Te recomendamos que lo hagan entre dos personas.
Paso 3: Sacar la puerta frontal de vidrio
Como se muestra en las Imágenes 1-3-1 y 1-3-2, sacá los 4 tornillos D con la llave allen H2.0.
Como se ve en la Imagen 1-3-3, sacá con la mano las cuatro almohadillas de silicona de la puerta (2 arriba y 2 abajo). Tené cuidado de sostener bien el vidrio con la mano para que no se caiga y después retirá la puerta.
Paso 4: Sacar el panel metálico izquierdo
Como se ve en las Imágenes 1-4-1 y 1-4-2, sacá los 3 tornillos E con la llave allen H2.0, retirá el ventilador auxiliar y apoyalo en la base inferior.
Como se muestra en la Imagen 1-4-3, abrí la tapa de la placa AP para ver los tornillos y las placas.
Como se ve en la Imagen 1-4-4, desconectá la antena WIFI, sacá los 5 tornillos F con la llave allen H2.0 y soltá la placa AP y el sujetador del cable USB de la viga superior.
Como se muestra en la Imagen 1-4-5, sacá el tornillo C de la parte superior del panel izquierdo.
Como se ve en la Imagen 1-4-6, sacá los 4 tornillos C de la columna frontal derecha.
Como se muestra en la Imagen 1-4-7, sacá los 4 tornillos C de atrás del panel metálico derecho.
Como se ve en la Imagen 1-4-8, poné la impresora de costado con el panel lateral izquierdo mirando hacia arriba, y re
Paso 5: Sacar el LED frontal
Paso 6: Sacar la cubierta frontal
Paso 7: Sacar la placa de botones
Armado
Paso 1: Instalar la placa de botones
Paso 2: Instalar la cubierta frontal
Paso 3: Instalar el LED frontal
Paso 4: Instalar el panel metálico ligero
Paso 5: Instalar la puerta frontal de vidrio
Paso 6: Instalar el panel metálico derecho
Paso 6: Instalar el panel trasero
Verificación de funcionamiento
Pasos de calibración post-operación
Notas finales
