Esta es una guía paso a paso para que sepas cómo sacar e instalar la tapa frontal en las impresoras de la serie X.
Tapa frontal

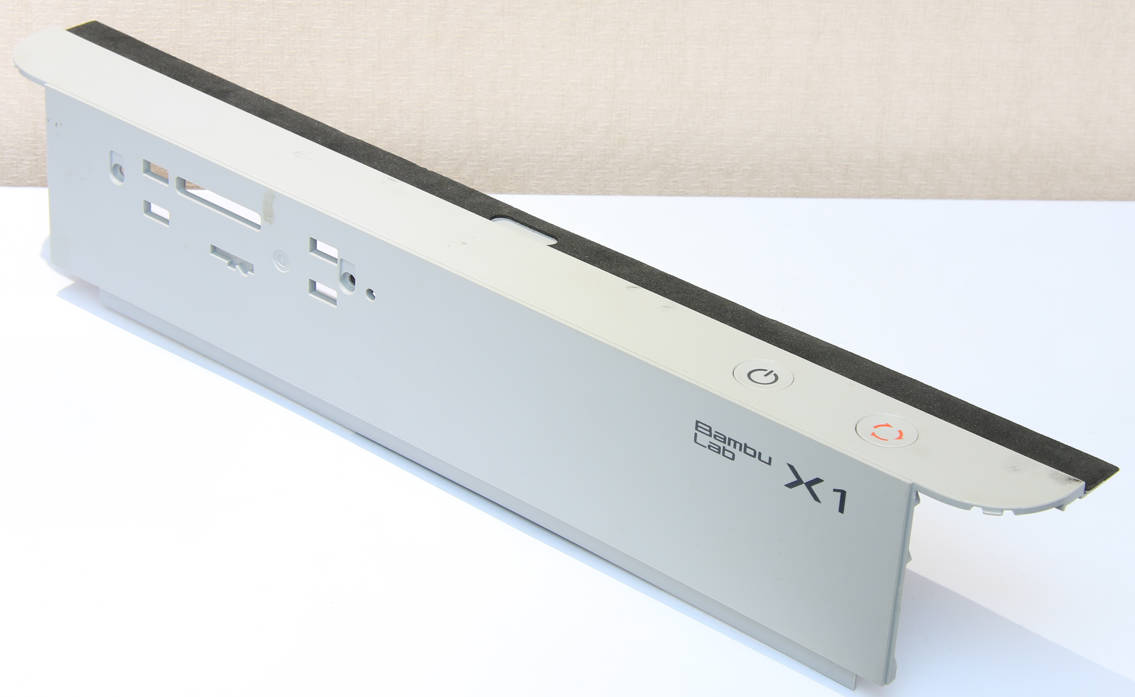

La tapa frontal de las impresoras serie X es una cubierta de color gris plateado que se instala en el frente de la impresora y tiene impreso el nombre del modelo (X1 o X1 Carbon).
Cuándo usar esta guía
Cuando la tapa frontal esté dañada debido a problemas de logística o transporte.
Herramientas y materiales necesarios
- Una tapa frontal nueva
- Llave Allen H2.0
- Pinzas planas
Aviso de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo o en su electrónica, incluyendo los cables del cabezal de herramientas. Dejar la impresora prendida mientras hacés estas tareas puede provocar un cortocircuito, lo que derivaría en daños electrónicos adicionales y riesgos de seguridad.
Cuando hagas tareas de mantenimiento o solución de problemas, es posible que tengas que desarmar algunas piezas, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros componentes metálicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de cualquier trabajo de mantenimiento. De esta forma, evitás posibles daños en los componentes electrónicos y te asegurás de que el trabajo se realice de manera segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
Cómo sacar la tapa frontal dañada
Paso 1 - Apagá la impresora
Apagá la impresora, abrí la puerta de vidrio frontal y sacá la placa de vidrio superior.
Paso 2 - Sacá la pantalla

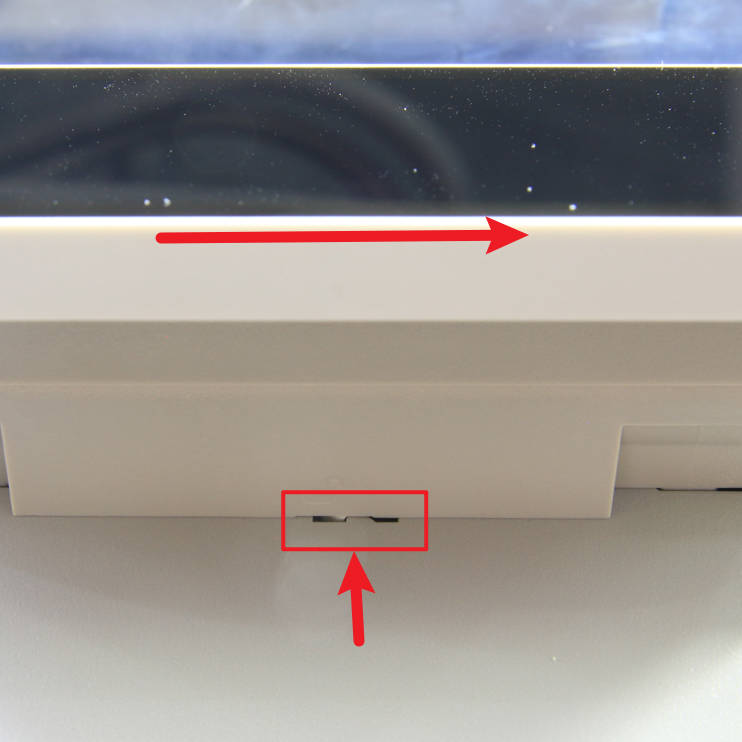

Incliná la pantalla hacia arriba y presioná en la posición que se muestra en la ilustración para soltar la traba; después, empujá todo el conjunto hacia la derecha para destrabar la pantalla.

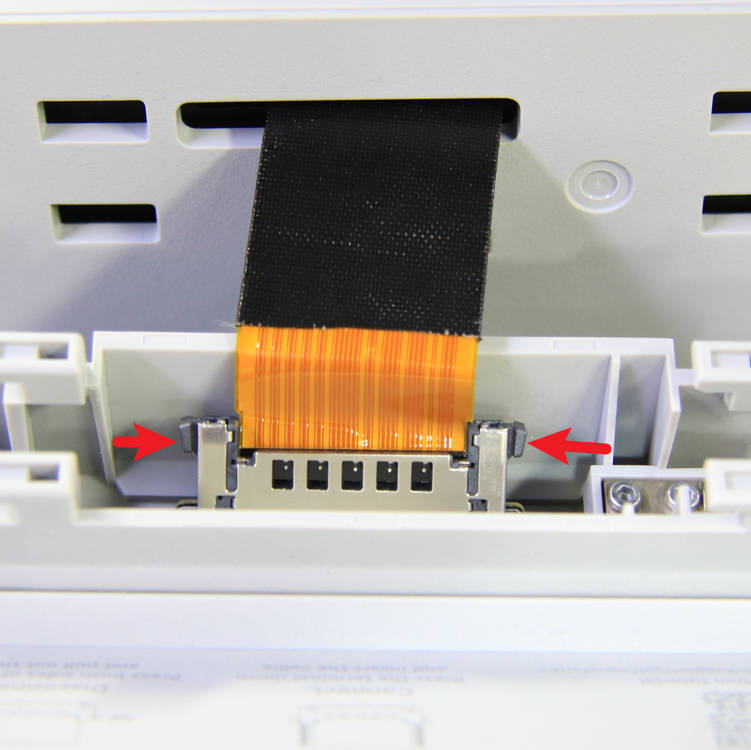

Presioná ambos lados del conector FPC para destrabarlo y retirá la pantalla.
Paso 3 - Tirá del FPC hacia atrás

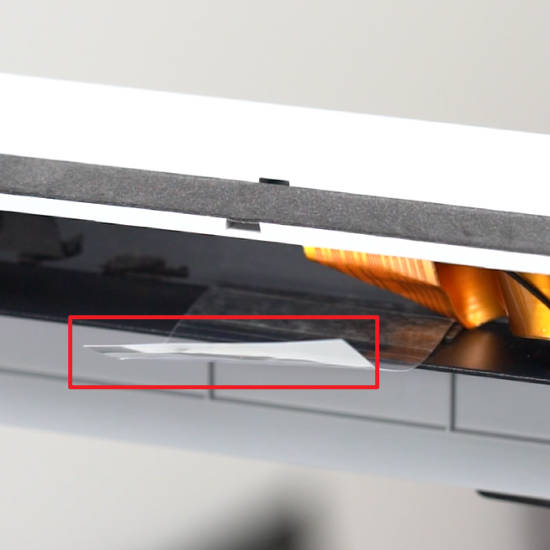

Aflojá la cinta adhesiva transparente que sujeta el FPC de la pantalla.

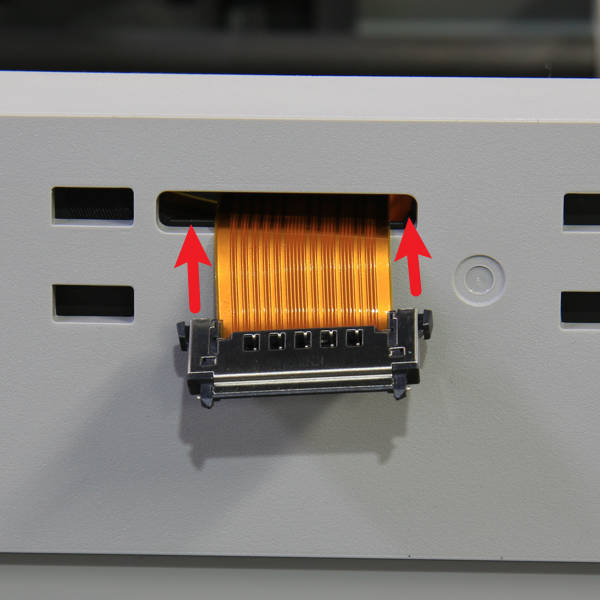

Tirá del FPC de la pantalla hacia atrás a través del agujero cuadrado.
Paso 4 - Soltá los cables
Soltá el cable de conexión de la placa de botones de las trabas correspondientes.
Paso 5 - Aflojá la esquina superior del panel derecho

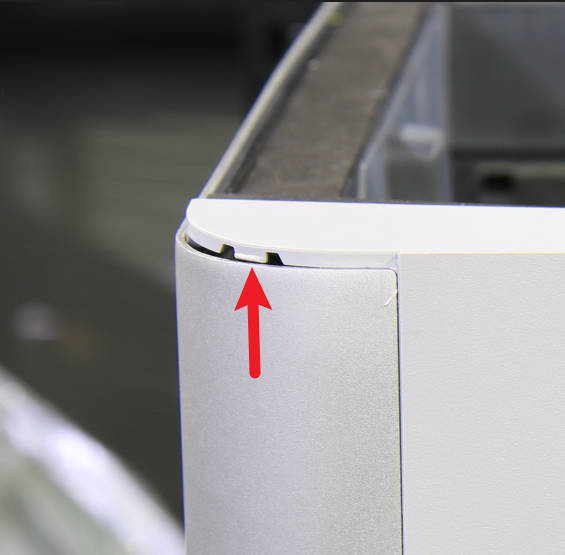

Sacá los 3 tornillos que sujetan el panel derecho con la llave Allen H2.0 para que la esquina superior derecha se pueda aflojar, facilitando así la extracción de la tapa frontal.
Paso 6 - Sacá los tornillos de la tapa frontal

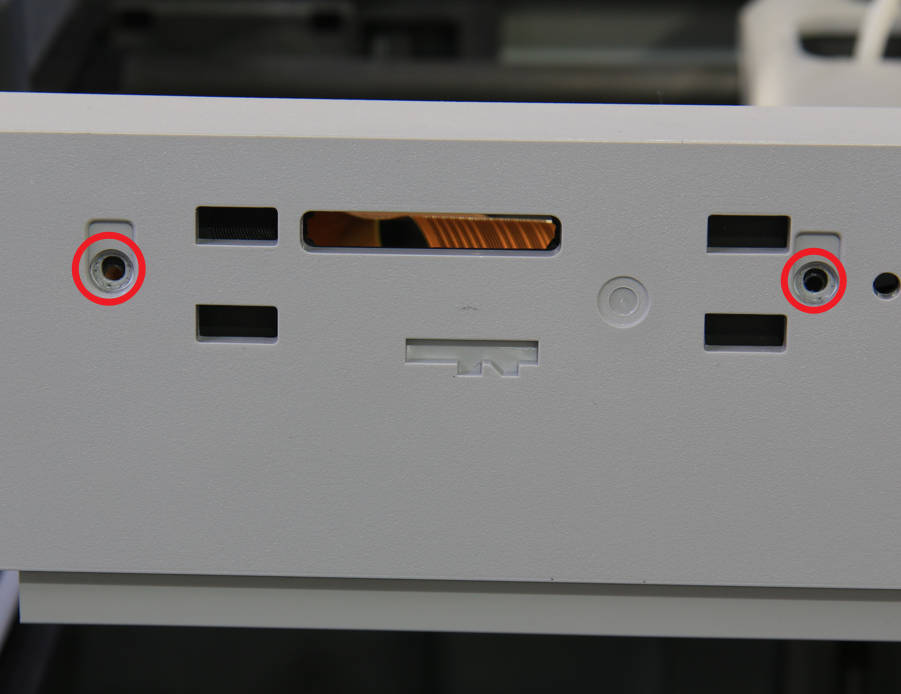

Retirá los 2 tornillos de rosca fina.

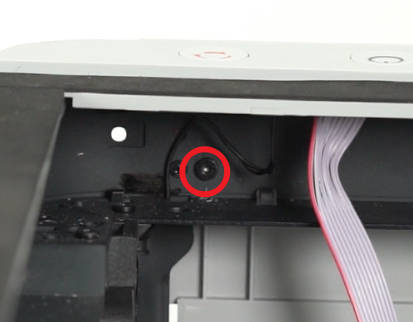

Retirá el tornillo de rosca gruesa.
Paso 7 - Sacá la antena WIFI

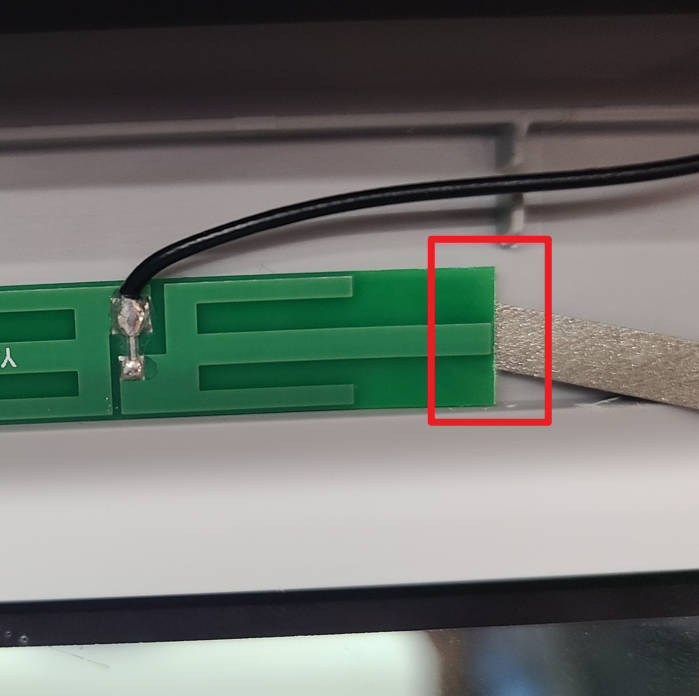

Usá las pinzas planas para hacer palanca y levantar la antena WIFI de la tapa frontal.
Separá la antena WIFI de la tapa frontal.
Paso 8 - Sacá la tapa frontal
Empujá un poco hacia arriba ambos lados de la tapa frontal para liberar las trabas.
Aflojá primero el lado derecho de la tapa frontal y después retirá toda la tapa de la viga.
Instalá la tapa frontal nueva
Paso 1 - Colocá la tapa frontal
Como se muestra en la imagen de abajo, seguí los pasos para instalar primero el lado izquierdo de la tapa frontal y después encajá el lado derecho en su lugar.
Después, presioná hacia abajo ambos lados (izquierdo y derecho) al mismo tiempo para que quede bien calzada.

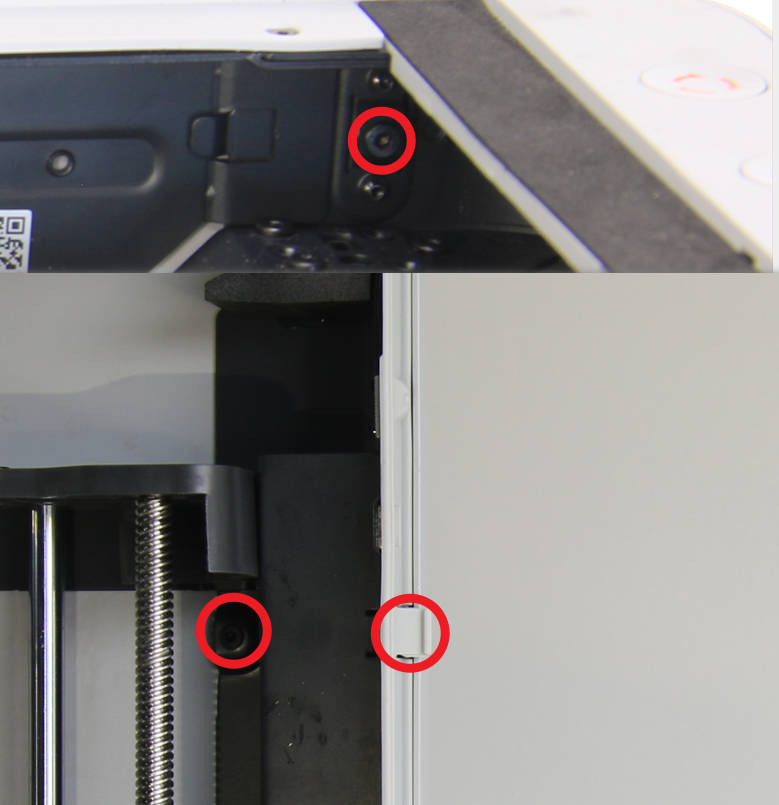

Paso 2 - Ajustá los tornillos de la tapa frontal
Instalá y ajustá el tornillo de rosca gruesa en la parte posterior de la tapa frontal.
Paso 3 - Ajustá el panel lateral derecho
Colocá y ajustá los 3 tornillos que aseguran la esquina superior derecha del panel derecho.

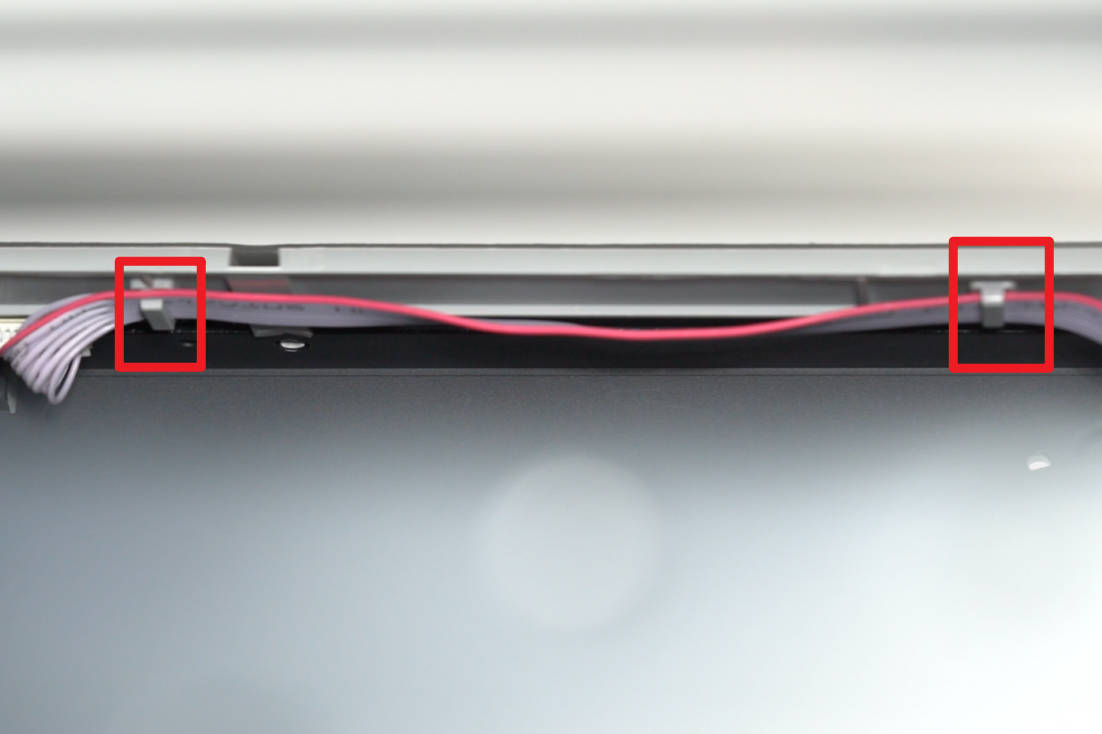

Paso 4 - Organizá los cables
Enganchá el cable de conexión de los botones en la abrazadera para cables.

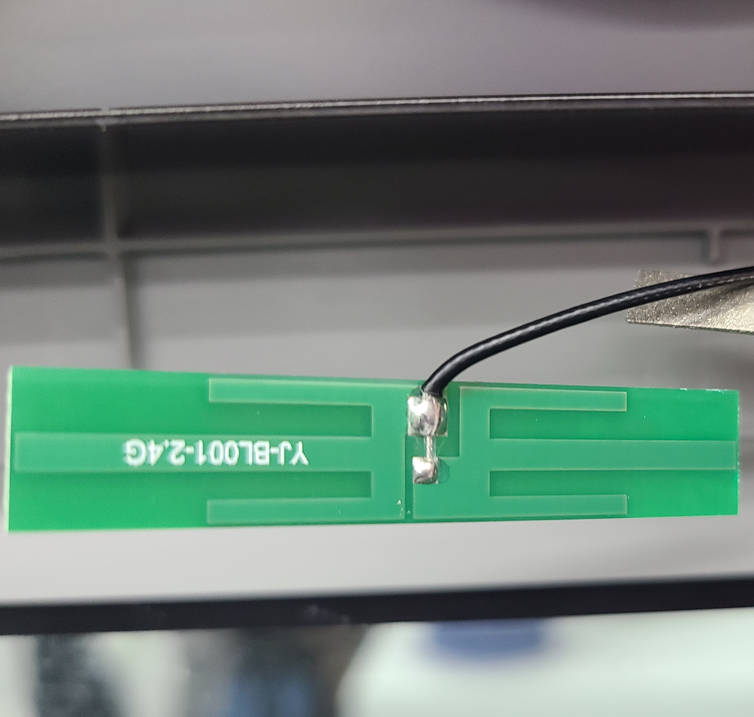

Paso 5 - Pegá la antena WIFI
Tal como se muestra en la imagen, pegá la antena WIFI a la tapa frontal.
Paso 6 - Pasá el FPC
Pasá el cable FPC de la pantalla a través del agujero designado.
Organizá los cables volviendo a pegar la cinta transparente ubicada arriba de la puerta de vidrio frontal.
Paso 7 - Instalá el módulo de la pantalla
Conectá el cable FPC en la ranura del conector y ajustá el cable asegurándote de que tenga el largo adecuado. Procedé a montar el módulo de la pantalla de nuevo, alineando suavemente las trabas y empujándolo hacia la izquierda hasta que el mecanismo de cierre se active. Por último, volvé a poner la tapa de vidrio superior.
Verificá que todo funcione
Comprobá el funcionamiento de la pantalla y de los botones.
- Prendé la impresora, confirmá que la pantalla se vea normalmente y que el táctil funcione bien.
- Presioná el botón de reposo para confirmar que la pantalla se apague; volvé a presionarlo para que la pantalla se vuelva a prender.
Si hay algún error, revisá las conexiones y probá de nuevo. Si el problema persiste, ponete en contacto con el soporte de Bambu Lab para recibir más ayuda.
Calibración después de la operación
Para la tapa frontal, no hace falta realizar ninguna calibración ni operación especial antes de usar la impresora.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Queremos asegurarnos de que puedas hacer esto de forma segura y efectiva. Si tenés alguna duda sobre el proceso que describimos en este artículo, te recomendamos que te contactes con nuestro equipo de atención al cliente antes de empezar. Nuestro equipo siempre está listo para ayudarte y responder cualquier pregunta que tengas.
Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte.
Vamos a hacer lo posible para responderte rápido y darte la asistencia que necesitás.
