Esta guía te explica paso a paso cómo reemplazar la parte frontal del carro del cabezal de tu impresora. Es un proceso detallado que requiere atención, así que fijate bien en cada instrucción para asegurar que el montaje sea correcto y no dañar ningún componente electrónico.

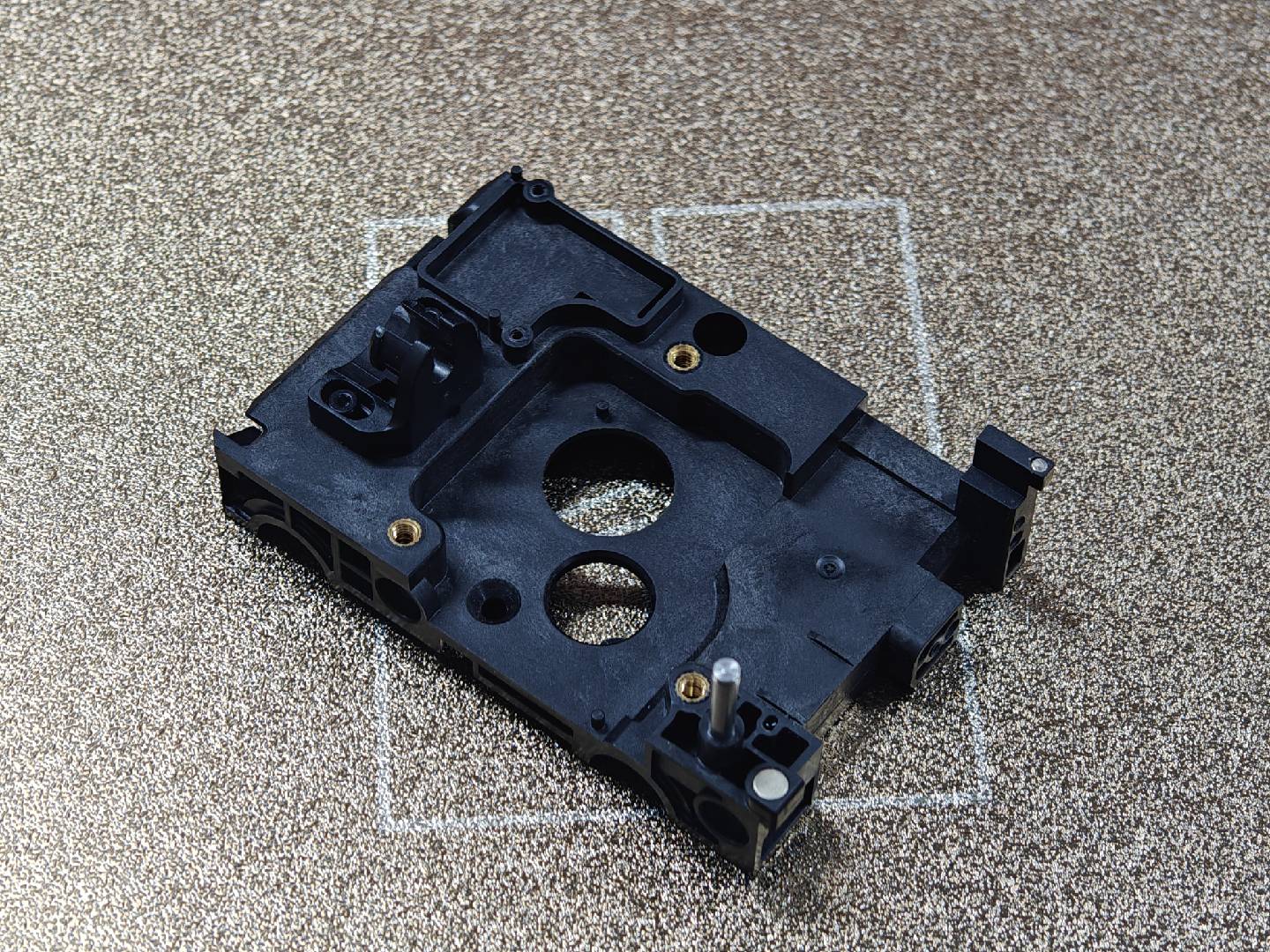

Carro frontal del cabezal
A continuación, te presentamos los pasos detallados para realizar el reemplazo de la parte frontal del carro del cabezal.
¿Cuándo hay que hacerlo?
- La tuerca de fijación del extruder está floja.
- El eje del cortador de filamento está doblado.
- Te lo recomendó el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Carro frontal del cabezal
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 30 minutos aproximadamente
Advertencia de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, especialmente si vas a tocar la parte electrónica o los cables del cabezal. Si hacés estas tareas con la impresora prendida, podés causar un cortocircuito, lo que dañaría los componentes y sería un peligro para vos.
Durante el mantenimiento, es posible que tengas que desarmar piezas como el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con alguna parte metálica mientras el equipo está encendido. Por eso, antes de arrancar, apagá la impresora y desenchufala de la corriente.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para darte una mano rápido.
Cómo sacar el carro frontal viejo
1. Sacá el conjunto de la carcasa frontal

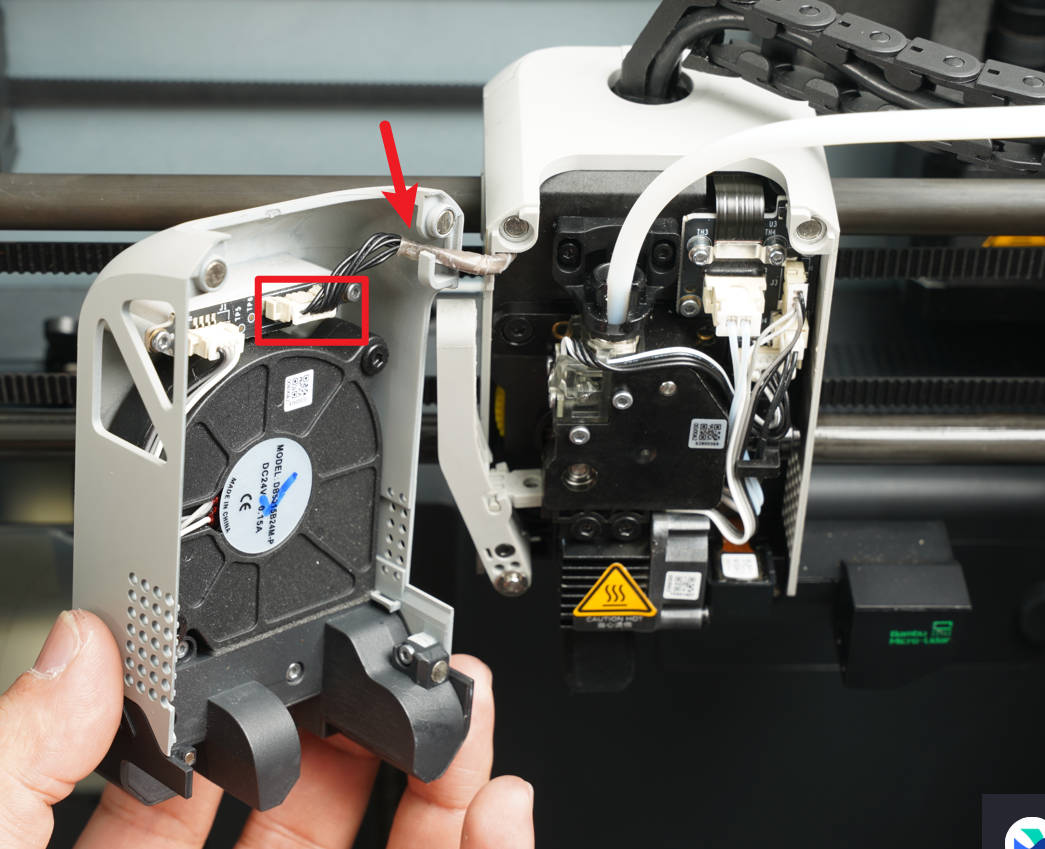

Abrí la carcasa frontal separando los componentes con cuidado. Desconectá el cable de conexión y procedé a retirar el conjunto de la carcasa.

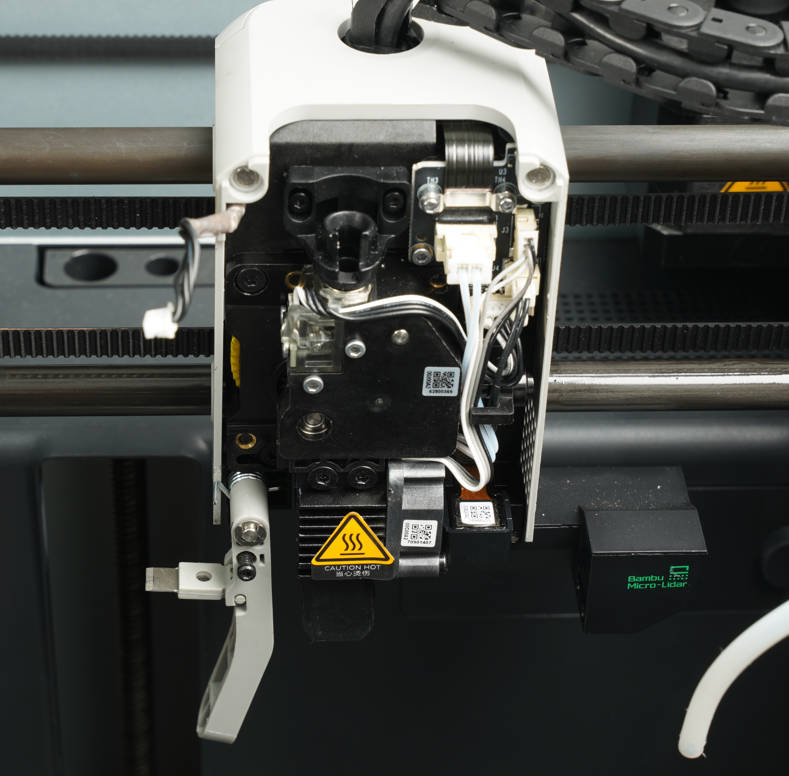

2. Aflojá la palanca del cortador

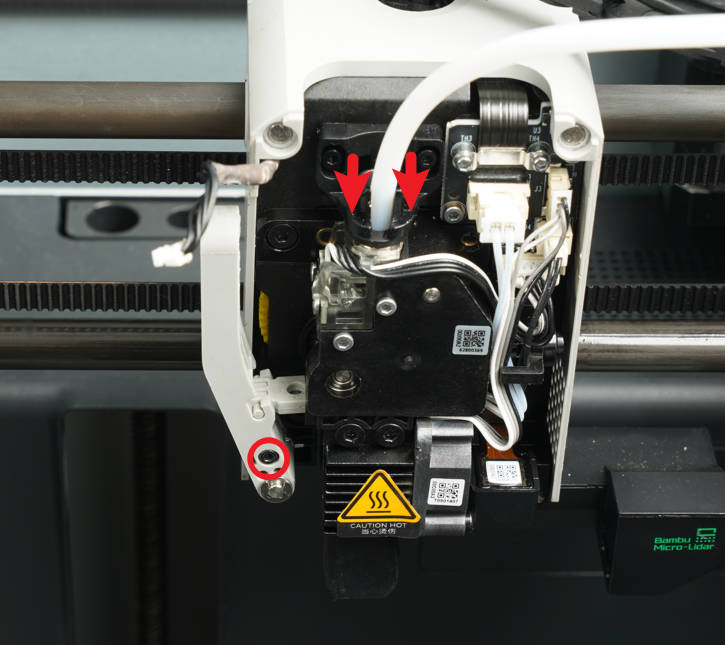

Presioná la unión y desconectá el tubo de PTFE del extruder. Usá una llave hexagonal H1.5 para aflojar los tornillos de la palanca del cortador y sacala.
3. Sacá la carcasa del cabezal

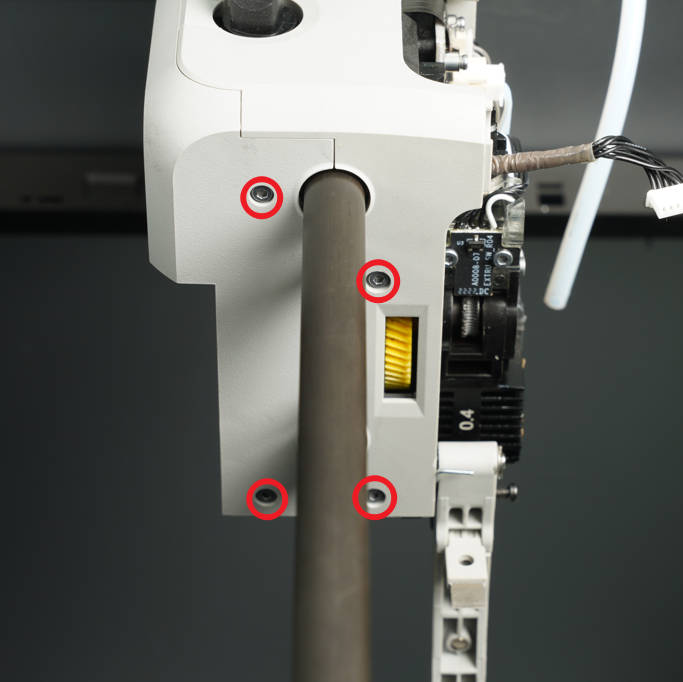

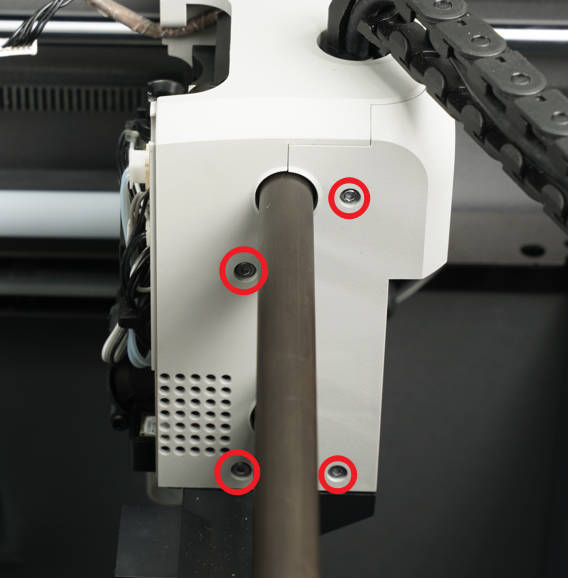

Retirá los 8 tornillos (BT2-5) que sujetan la carcasa del cabezal usando la llave H1.5 en ambos lados. Después, sacá la tapa trasera y el marco intermedio.
4. Desconectá el cable USB
Desconectá el cable USB de la placa principal del extruder y retirá la placa junto con su soporte del cabezal.
5. Sacá el FPC de conexión

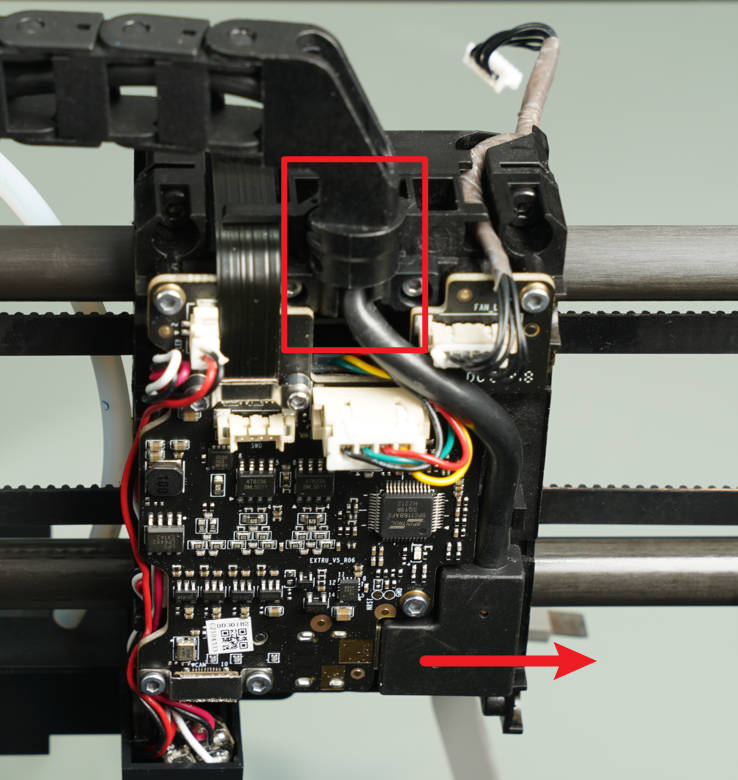

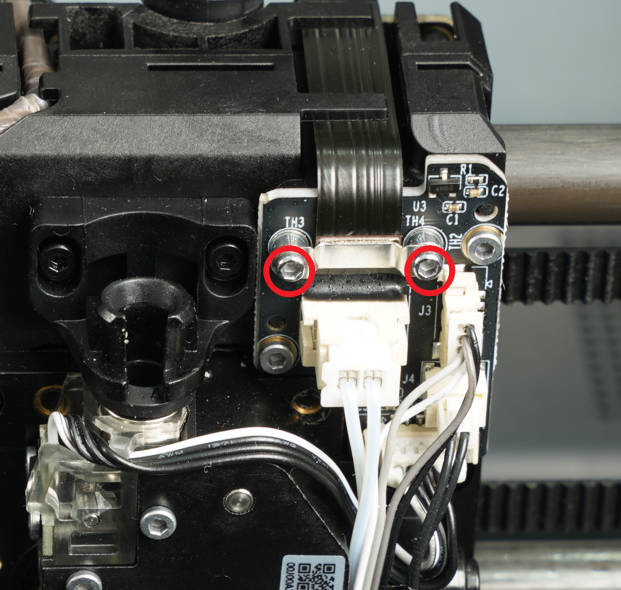

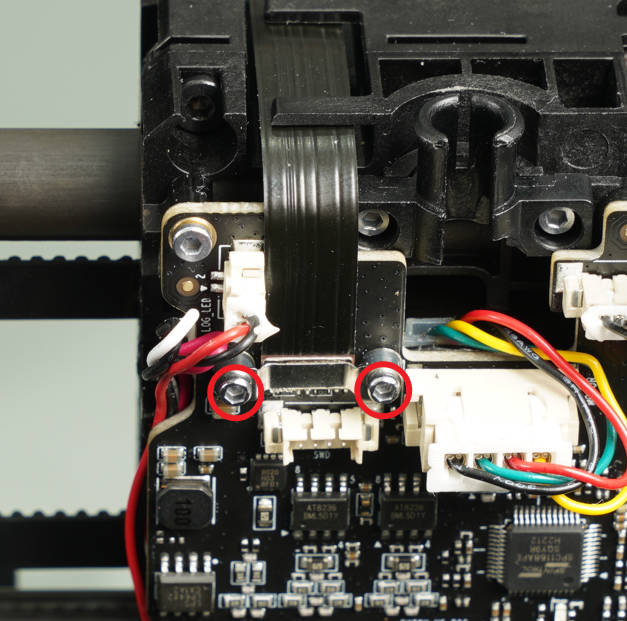

Usando la llave H1.5, desatornillá los tornillos en ambos extremos del cable FPC. Sacá los soportes, desconectá el cable y retiralo del cabezal.
Nota: Los 4 tornillos de este paso son más chicos. Tené cuidado de no apretarlos de más para no romperlos y asegurate de no mezclarlos con otros tornillos.
6. Sacá la placa de interfaz

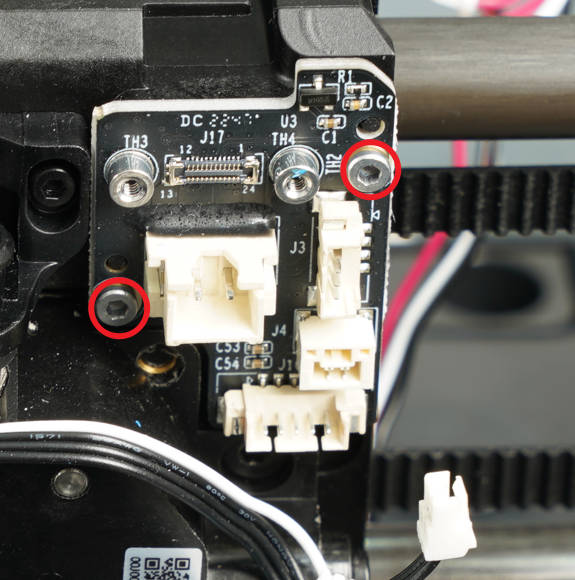

Desconectá los 4 cables que van a la placa de interfaz. Después, con la llave H1.5, sacá los dos tornillos que la sujetan y retirala de su lugar.

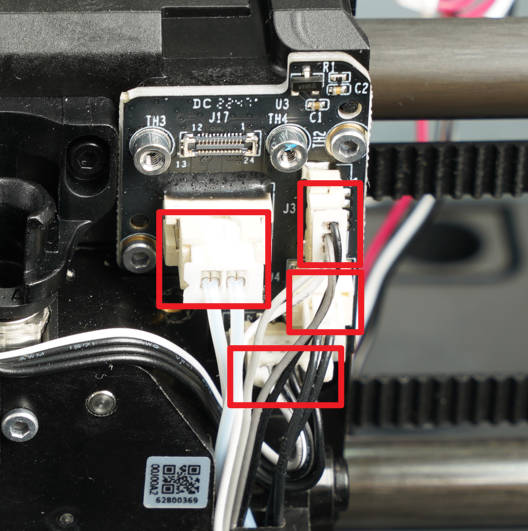

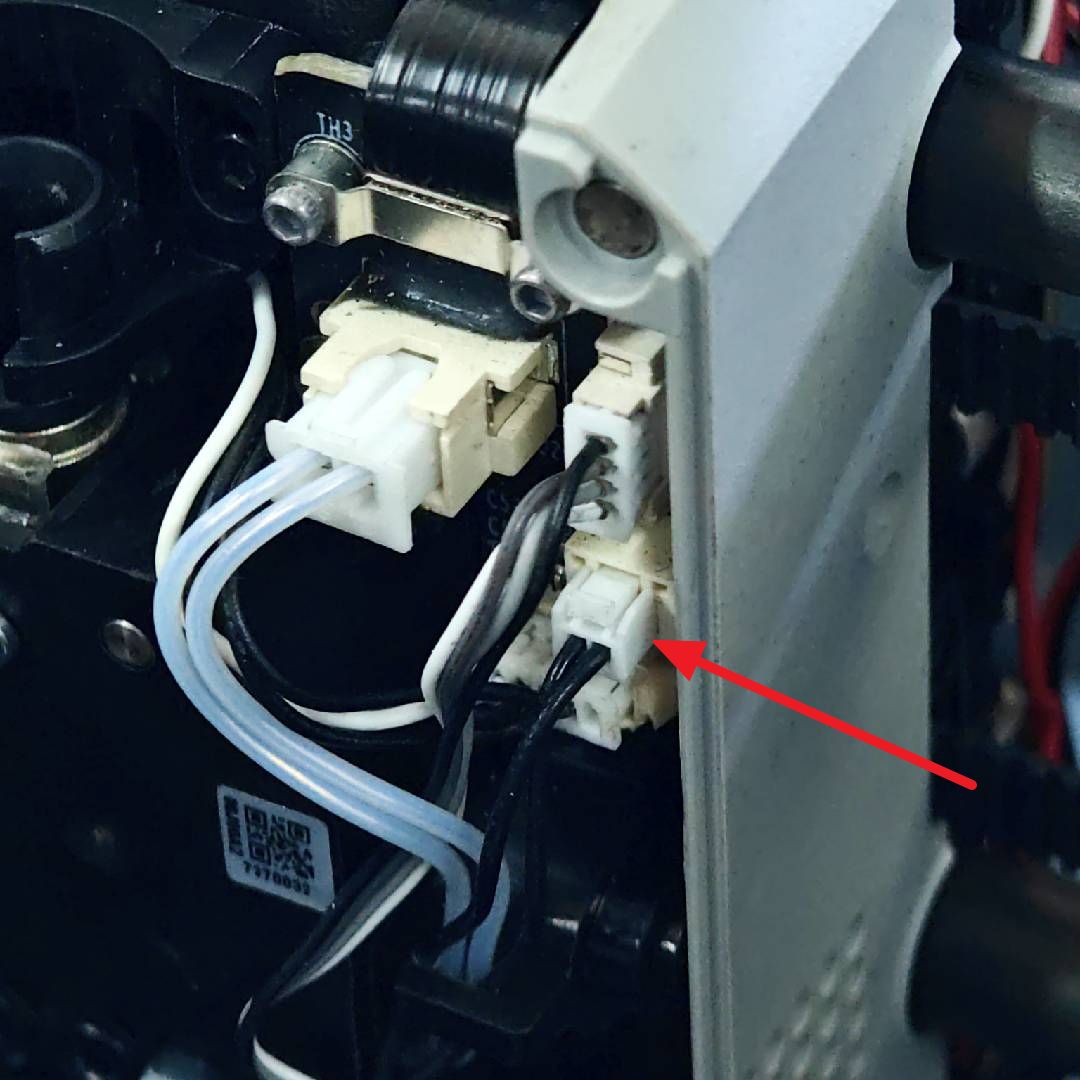

Advertencia: El conector del termistor tiene una traba (a diferencia de los conectores del ventilador o del calentador). Para desconectarlo, tenés que presionar la traba para soltarlo; no tires de los cables ni del conector directamente porque se puede salir toda la base de la placa.
7. Sacá la placa principal del extruder
Desconectá los 3 cables que van a la placa principal del extruder. Usá la llave H1.5 para sacar los tres tornillos de sujeción. Girala hacia la izquierda para desconectar los dos cables del láser y finalmente sacá la placa de su lugar.
8. Sacá el Bambu micro lidar
Sacá los 2 tornillos con la llave H1.5 y retirá el conjunto del micro lidar.
9. Sacá la tapa frontal del deslizador del cabezal
Retirá en orden los 8 tornillos (BT3-8) con la llave H2.0. Luego, sacá el conjunto de la tapa frontal (que incluye el extruder) del cabezal.
Nota: En la versión nueva se usan manguitos de aluminio. La tapa trasera de la polea del cabezal tiene 4 resortes. Tomá las precauciones necesarias para que no se caigan ni se pierdan.
10. Sacá el extruder
Sacá los 3 tornillos (M3-6) con la llave H2.0 y retirá el extruder y el hotend. Luego, sacá los 2 tornillos que sujetan el motor del extruder para retirarlo.
Instalá el nuevo carro frontal del cabezal
1. Instalá el motor del extruder
Instalá el motor de extrusión en la tapa frontal del nuevo carro. Dejá el cable hacia arriba y ajustá los dos tornillos para fijar el motor. Al mismo tiempo, ya podés instalar la palanca del cortador de filamento.
2. Instalá el extruder
Instalá el extruder junto con el hotend en la tapa frontal del deslizador y ajustalo con los 3 tornillos (M3-6).
3. Instalá el conjunto de la tapa frontal del cabezal
Antes de instalarlo, fijate que los resortes estén bien ubicados y que ambos manguitos de cobre estén insertados en sus ranuras correspondientes en la tapa trasera del deslizador. Después, instalá con cuidado el conjunto de la tapa frontal, teniendo cuidado de no apretar el cable del motor.
Ajustá los tornillos para fijar el conjunto siguiendo el orden del 1 al 8 como se muestra en la imagen.
