En esta guía te mostramos el proceso de reemplazo de la bisagra acoplada a la pantalla de alta resolución de la serie X1.
¿Cuándo usarla?
Esta guía debe utilizarse si la bisagra de la pantalla de alta resolución está dañada o no funciona correctamente. Los problemas comunes de la bisagra son:
- Los clips de plástico de la pantalla están rotos.
- La pantalla se tambalea debido a que la bisagra está dañada.
- Recomendación del soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Bisagra para pantalla de alta resolución de Bambu Lab
- Llave Allen H2.0
- Herramienta de palanca
- Tiempo estimado: 10-15 minutos
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y su electrónica, incluyendo los cables del toolhead. Dejar la impresora encendida mientras realizás estas tareas puede causar un cortocircuito, lo que puede provocar daños electrónicos adicionales y riesgos de seguridad.
Al realizar tareas de mantenimiento o resolución de problemas, es posible que tengas que desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. De esta manera, evitarás posibles daños en los componentes electrónicos y te asegurarás de que el mantenimiento se realice de forma segura y eficaz.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y haremos lo posible para responderte rápido y darte la asistencia que necesités.
Pasos para retirar la bisagra de la pantalla de alta resolución
Paso 1. Desbloqueá la pantalla

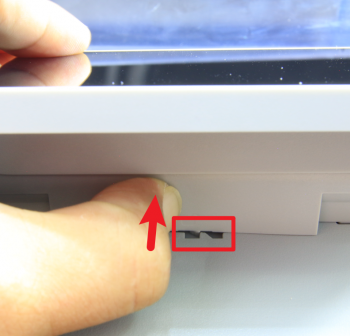

Incliná la pantalla hacia arriba y presioná por debajo con una fuerza ligera para soltar el pestillo; luego, deslizala hacia la derecha para desbloquear la pantalla LCD de alta resolución.
¡IMPORTANTE! No tires de la pantalla con fuerza, ya que está conectada al cable FPC, el cual debe ser desconectado. Si el cable se daña, hay repuestos disponibles en nuestra tienda.
Paso 2. Desconectá el cable FPC

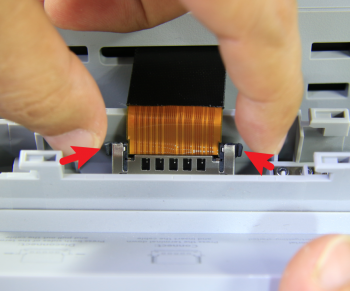

Presioná ambos lados del conector FPC para desbloquear la conexión y retirá la pantalla LCD de alta resolución.
Retirá la tarjeta Micro SD (si está colocada)

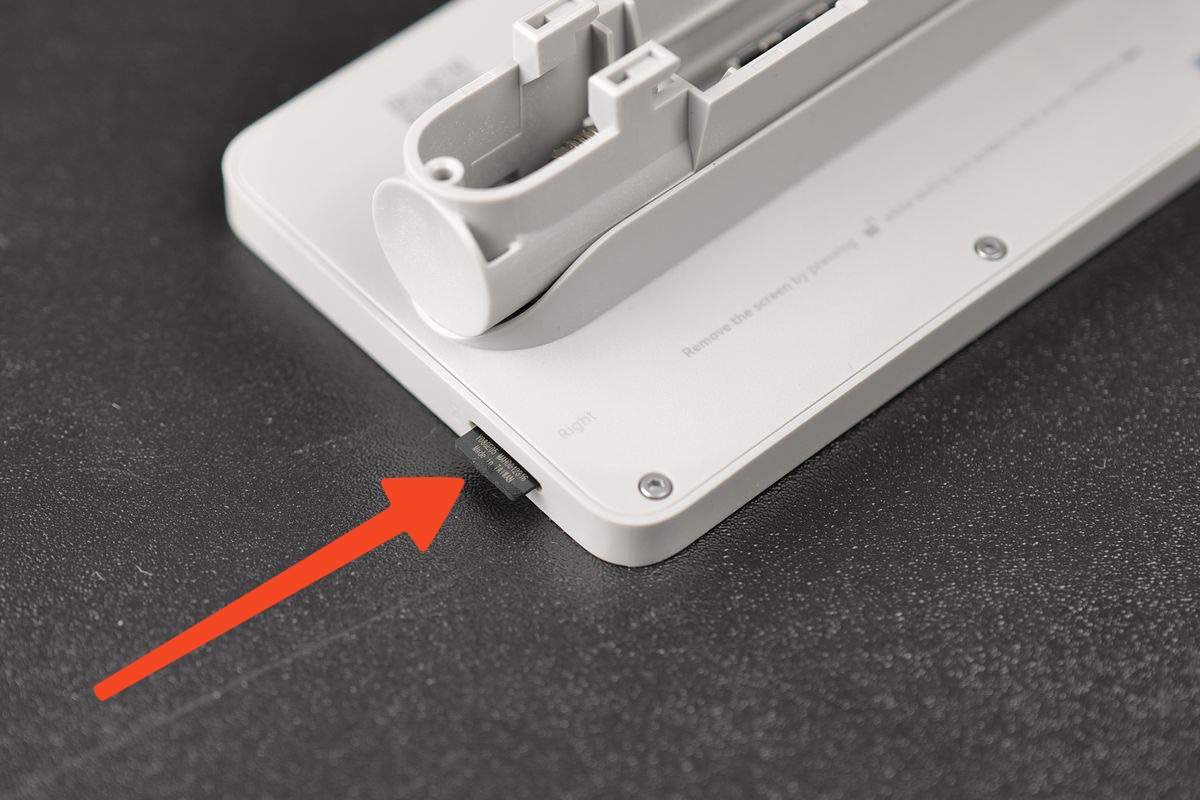

Presioná la tarjeta Micro SD para soltarla de la pantalla y luego sacala. Este paso es importante, ya que la tapa trasera no se puede quitar si la tarjeta Micro SD está instalada.

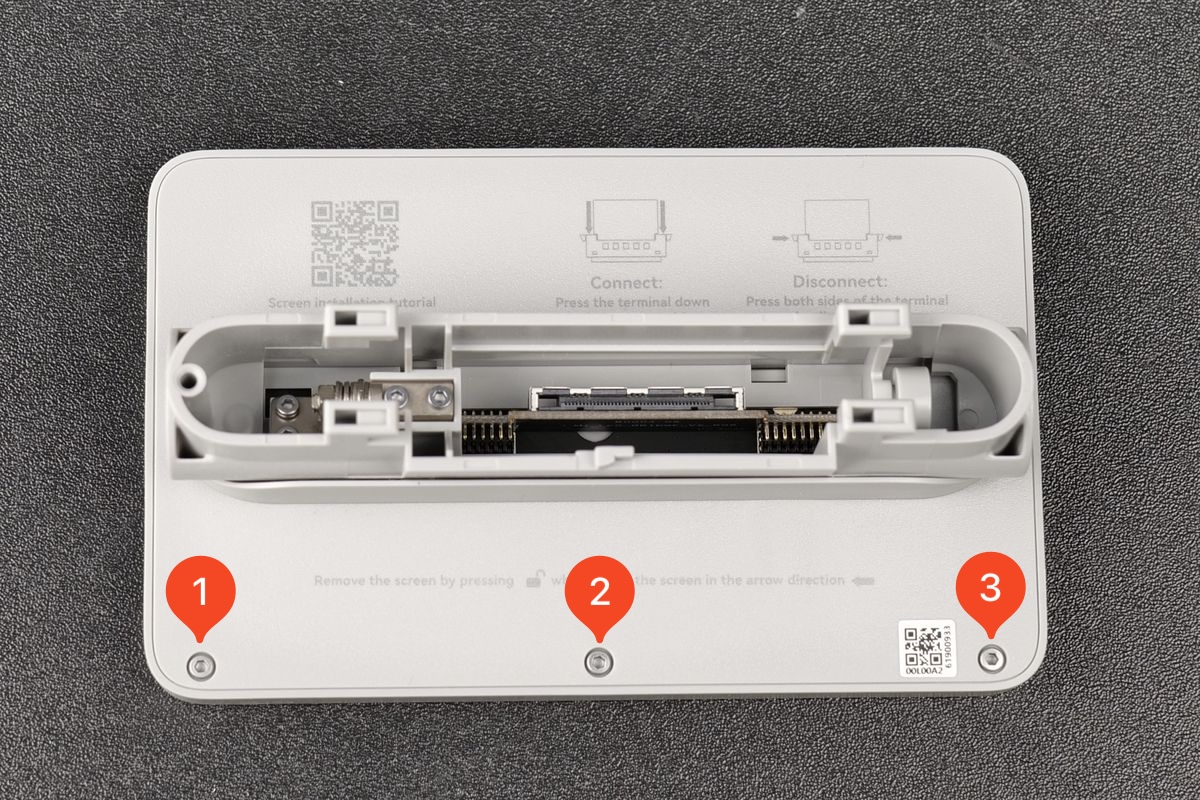

Retirá los tres tornillos
Pasos para retirar la bisagra de plástico
Paso 1

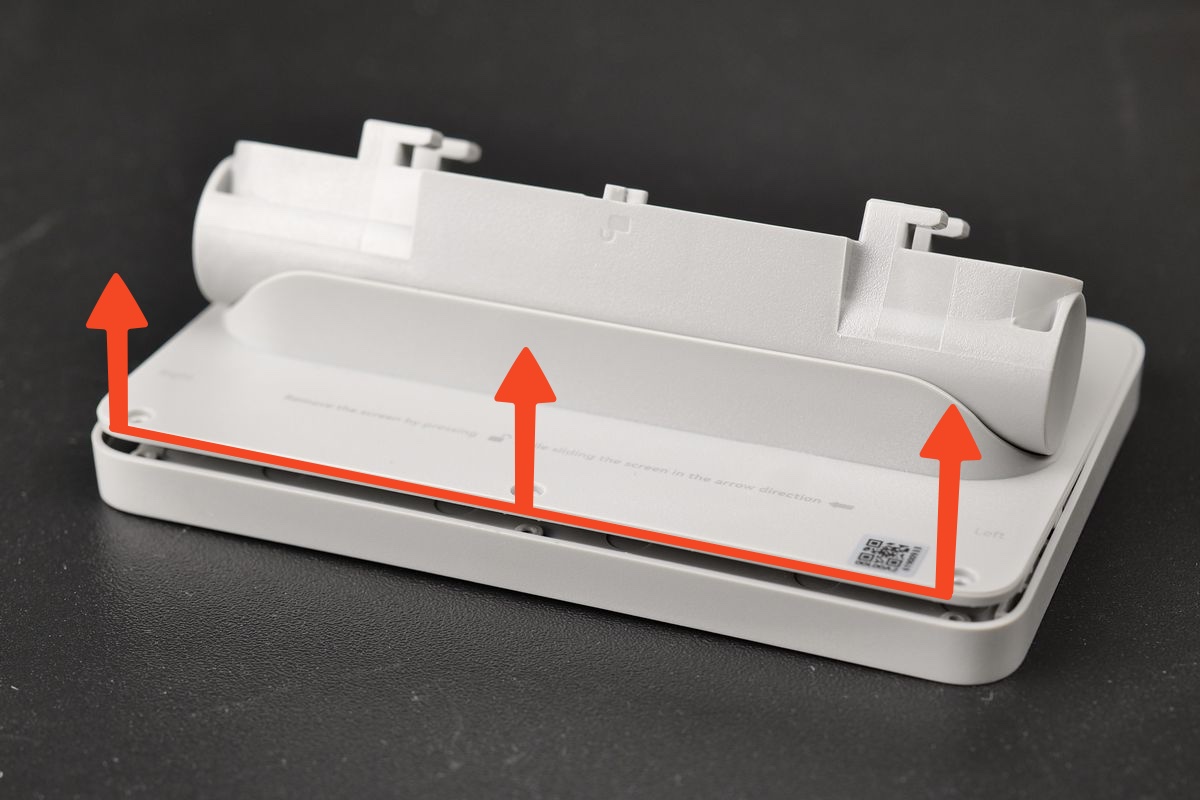

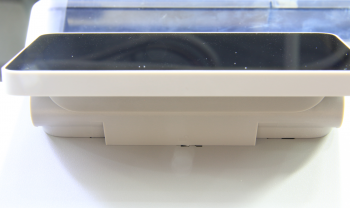

Tirá suavemente de la pantalla hacia arriba desde la bisagra. Este paso te permitirá acceder a una abertura en la parte inferior.
Paso 2

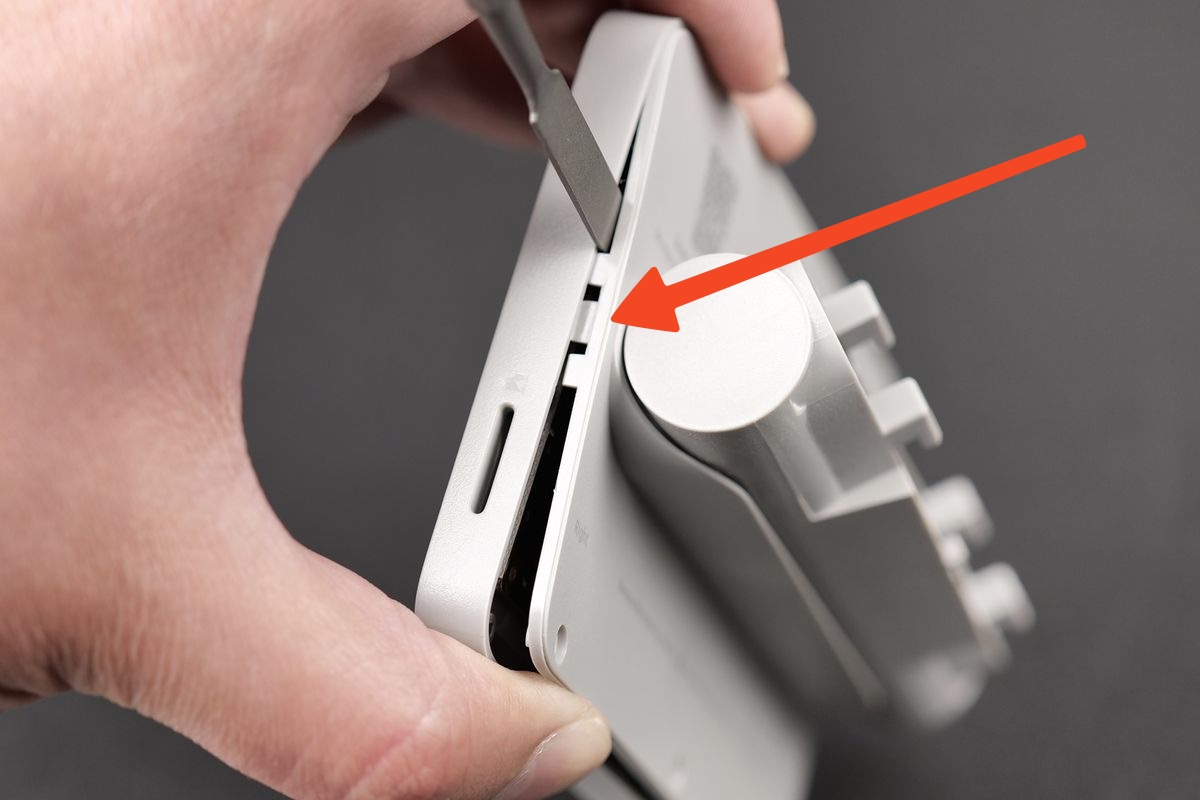

Usá una herramienta de palanca o un objeto plano para abrir con cuidado los clips de ambos lados a lo largo de los bordes.
Paso 3

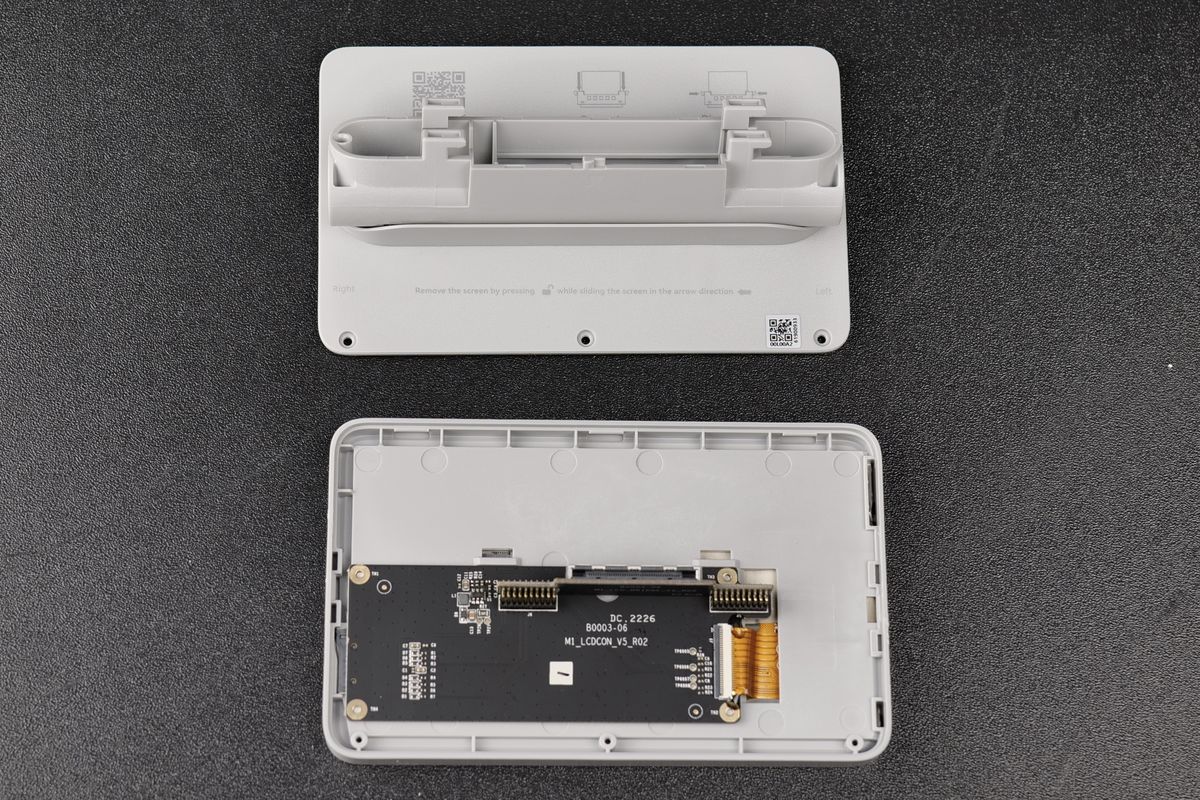

Cuando los clips laterales se hayan soltado, deslizá la tapa trasera hacia abajo para liberarla.
¡Importante! No hagas palanca directamente sobre la tapa trasera para evitar dañarla.

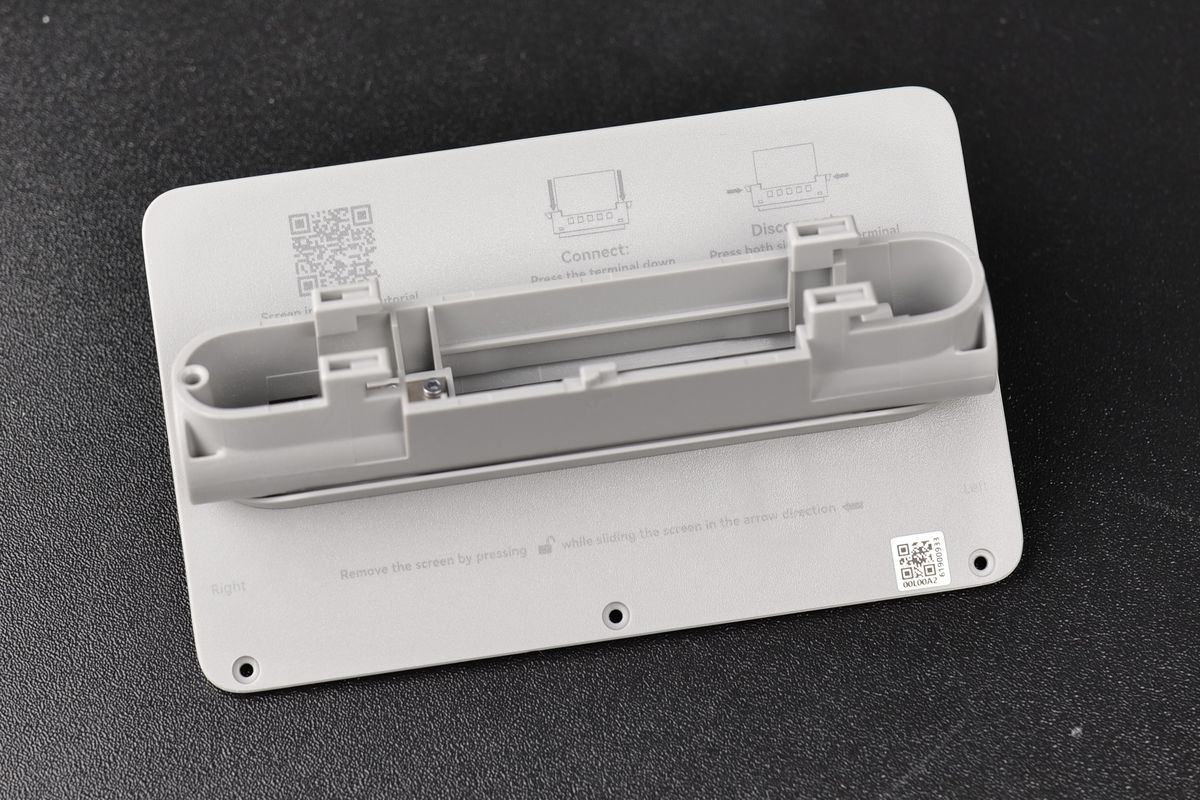

Pasos para instalar la nueva bisagra de la pantalla de alta resolución
Paso 1

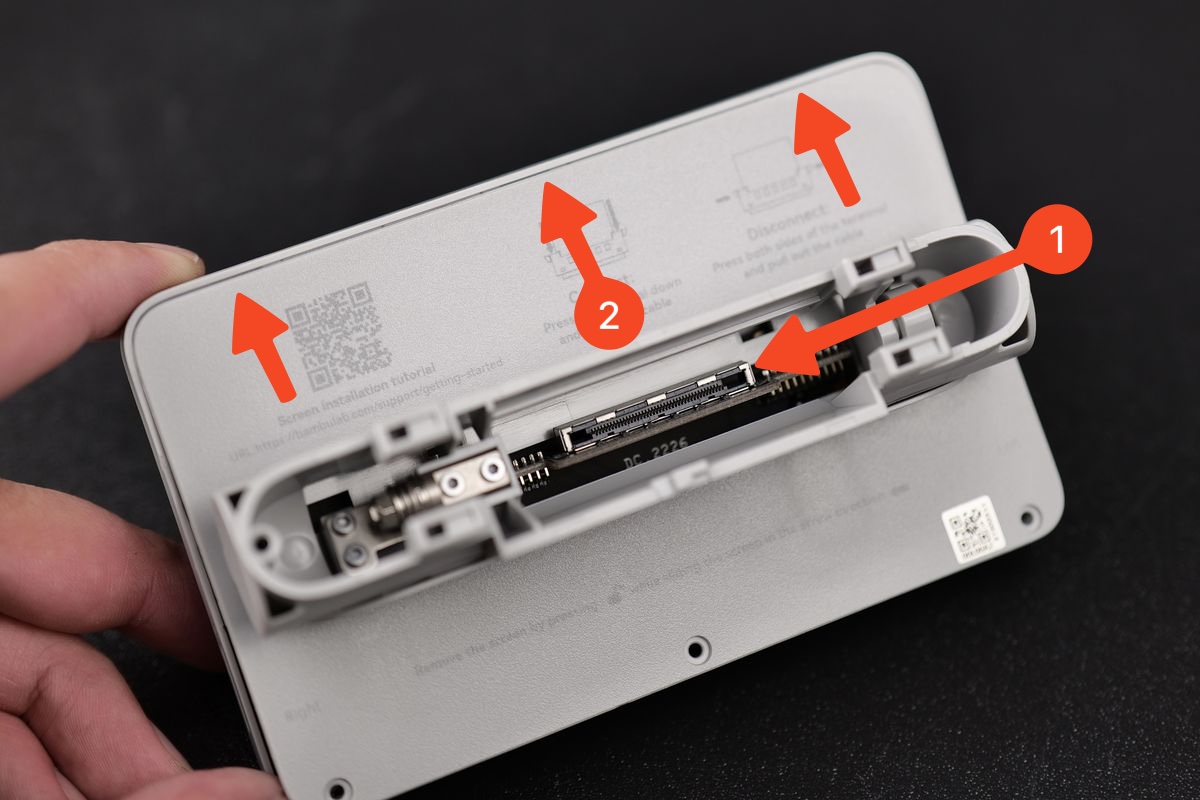

Alineá el conector del cable FPC con la abertura de la bisagra y los clips superiores, y empujá la tapa trasera hasta que encaje en su lugar.
Paso 2
Presioná la tapa trasera a lo largo de los bordes para asegurar los demás clips.
Paso 3
Instalá los tres tornillos y no los aprietes demasiado.
Pasos para instalar la pantalla en la impresora
Paso 1

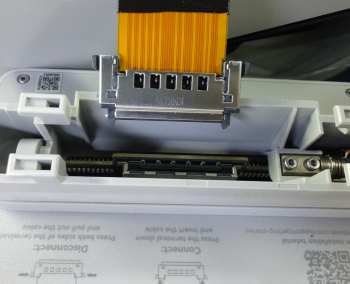

Sacá el cable FPC, presioná ambos lados del conector FPC e insertá el cable en el puerto ubicado en la parte posterior de la pantalla.
Paso 2
Introducí el exceso de cable FPC dentro de la impresora y montá la pantalla en las 4 ranuras.
Paso 3
Empujá la pantalla suavemente hacia la izquierda hasta que escuches que el pestillo hace clic.
Verificar finalización/éxito
Encendé la impresora. Si la pantalla se ilumina, la visualización no tiene errores y la respuesta táctil se siente normal, entonces el reemplazo fue exitoso.
De lo contrario, volvé a revisar todas las conexiones y reintentá. Si el problema persiste, ponete en contacto con el equipo de soporte de Bambu Lab para obtener asistencia adicional.
